رادار سلبي من صنع مركز الأمير سلطان للدراسات والبحوث الدفاعية









خطوة جيدة ،لكني أعتبر أن هذا الردار مشابه للردار السلبي لشركة Hensoldt الألمانية من نوع Twinvis من حيث الشكل والأداء ،لكن أكثر ردار سلبي يعتبر متميزا من حيث الشكل والقدرات هو VERA NG التشيكي وأتمنى عربيا أن نتوصل لتصنيع ردار سلبي بقدرات مشابهة .


ذكر مميزات كثيرة والصراحة ابهرني يوم قال نشتغل عليه منذ ( 5 سنوات )
دول قليلة من تمتلك هذي التقنية وشيئ يدعو للفخر ,


رادار سلبي ( مستمع ) ولا يبث اي موجات

الفكرة هي مراقبة موجات الراديو والهاتف النقال المحيطة ورصد اي تغيرات فيها بسبب مرور الطائرات بمختلف احجامها حتى الشبحية منها

لانها تؤثر على الموجات والرادار السلبي يرصد هذا التأثير ويحدد موقعه 👍

اعتقد خلال الخمس سنوات القادمة ستكون هناك منتجات سعودية 100٪ ذات كفاءة واعتمادية وخاصة في مجال الانظمة الكترونية وانظمة الاتصالات .. وسيكون هناك شبه اكتفاء ذاتي في العديد من تلك الانظمة وكذلك في مجال الصواريخ الكروز ولكن هذا المجال يحتاج جد وجهد اكبر ولكن حتماً ستكون هناك نتائج ممتازة تفرح الصديق وتغيض العدو واكثر من سيغاض هم هذوليك اييه هم هم ... :سعيد:

لقيت لك معلومات عنه

رادار خفي متخصص في كشف الاهداف الشبحية والمنخفضه ويتعذر تحديد موقعه أو التشويش عليه أو تدميره بالقذائف الموجهة على الإشعاع ، يمكنه تتبع 2000 هدف في نفس الوقت تغطية 360 درجة مداه 250 كلم

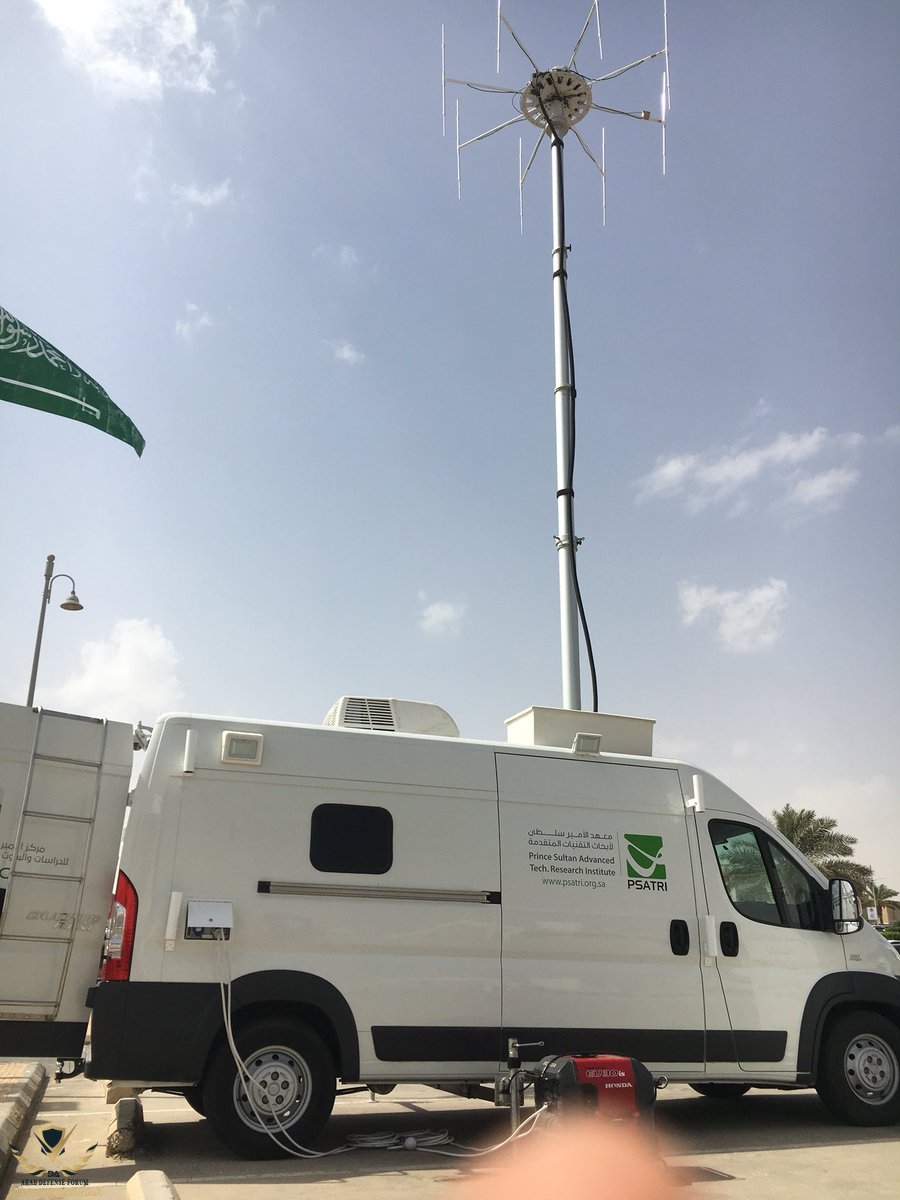

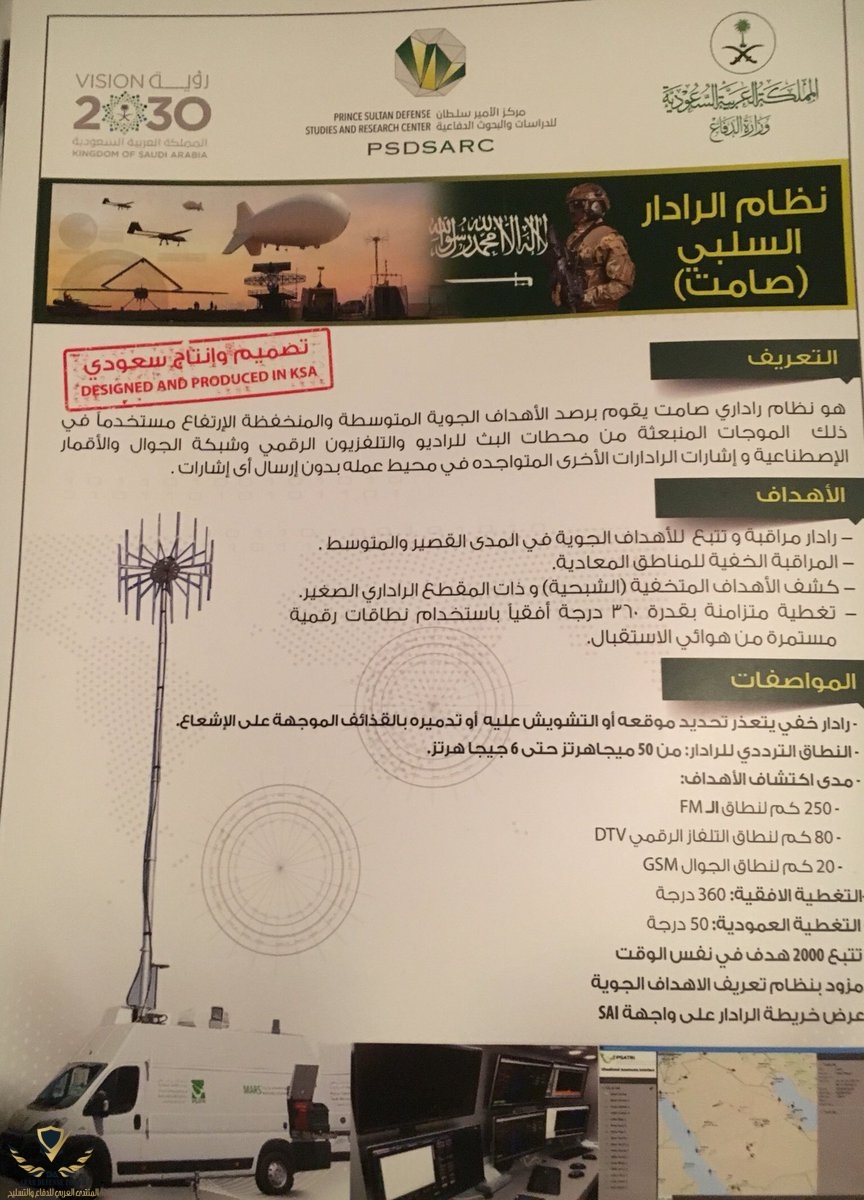

مشاهدة المرفق 209155مشاهدة المرفق 209156
ماشاء الله تبارك الله
والله امر مفرح ورائع ان نرى السعودية تصنع تقنيات دفاعية متطورة



تصميم وتطوير ونتائج تجريبية رادار سلبي متعدد الهوائيات ، متعدد الحزم ، متعدد الترددات




تصميم نظام مراقبة جوي متعدد الهوائيات ، متعدد الحزم ، متعدد الترددات تم تطويره في مركز الأمير سلطان للدراسات والبحوث الدفاعية (PSDSARC) ، المملكة العربية السعودية. النظام قابل للتكوين ليعمل كرادار ثنائي أو رادار سلبي (PR) يتم تنفيذ سلسلة معالجة نظام عبر CPU-GPU لمراقبة المجال الجوي في الوقت الحقيقي 360 درجة.

This paper presents the design of a multi-antenna, multi-beam, multi-frequency air surveillance system developed at Prince Sultan Defense Studies and Research Center (PSDSARC), Saudi Arabia. The system is configurable to operate as a bi-static or a multi-static passive radar (PR) using fixed (e.g., roof-top) as well as movable (mobile van) installations. The processing chain of PR system is implemented over CPU-GPU server for real-time 360° surveillance of airspace. Results of field experiments



وضع التشغيل لنظام


بحوث مشتركة بين مركز الأمير سلطان للدراسات والبحوث الدفاعية و Concordia University و معهد بحوث الإلكترونيات المصري

رادار للكشف عن الألغام الأرضية

MIMO-Software Defined Radio based GPR System for Land Mine Detection




In this paper, a multi-input multi-output (MIMO) coherent transmit and receive Ground Penetrating Radar (GPR) system, totally software-defined, is presented. all its Tx/Rx parameters can be controlled by the software along with signal processing capability of digitized signals. The system is capable of transmitting and receiving signals over the band of 450 MHz to 6 GHz. To cover this wide band range of frequencies, Three Log Periodic Directive Antennas (LPDA‘s) ultra-wideband (UWB) antennas are designed, fabricated and tested. These antennas can be switched using microwave switches. A software-defined and computer-controlled 8-inputs and 32-outputs antenna switching matrix is realized using 1×4 microwave switches. The proposed system can be considered as a non-invasive sensor to detect and image underground targets for various applications that includes detection of land mines, tunnels, bunkers, utility pipes and exploration of natural resources like oil, gas, etc.​
