اقتراح لتحويل صاروخ مطر الى صاروخ كروز
- بادئ الموضوع Ryhfff123
- تاريخ البدء
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة
شغالين عليها وظهرت في زيارة بن سلمان اعتقد اضافه لربوت الياخاف يروح نفس الابحاث الي تخبر مثل الطايرة العمودية :ههه:
- إنضم
- 8 مارس 2009
- المشاركات
- 30,909
- التفاعل
صاروخ قصير مضاد دروع كيف تحوله الى كروز يارجل
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة
هذي من الزياره هلكو الشعب تجارب في معامل وميادين المدينه العلميه بدل الحوثيه ?
شاهد المقطع المروحيه اللي تتكلم عنها باللون الابيض
شاهد المقطع المروحيه اللي تتكلم عنها باللون الابيض
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة
هو مداه اعتقد وصل ل١٢ كم نقل عن صاروخ جنوب افريقي مداه لا يتجاوز ٥ كم ? والمدينه جزاهم الله خير اضافو له مدى ٧كم ونطمح بزود
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 13 أكتوبر 2018
- المشاركات
- 7,461
- التفاعل
- الدولة
اكيد لن يردو عليك لان فكرتك غير واقعية ...
المحرك KJ200JETCAT أقصى وزن يعمل عليه هو 20kg اما صاروخ مطر فوزنه فوق 45kg...
تطوير محرك توربيني نفاث نوع KJ 200 JetCat
التصميم الجديد يشتمل على ضاغط وناشر مثالي مما يؤدي إلى ارتفاع أداء المحرك والموثوقية. كما يشتمل على نظام تحكم ذي مواصفات عالية تسمح بإيقاف إمدادات الطاقة للمحرك قبل الانتهاء من تهدئة المحرك، وعند الانتهاء من التهدئة سوف يقوم نظام التحكم بإيقاف التشغيل ذاتياً.
المحرك من نوع K 200 JetCat يبلغ قوة دفعه القصوى 230 N أو 23.5 kg، لذلك فهو مناسب لدفع المركبات الجوية الصغيرة التي لا يزيد وزنها على 20 kg مثل الطائرات بدون طيار أو الأهداف الجوية أو الصواريخ الموجهة. أما في ما يخص مواصفاته التقنية فهي:
- قوة الدفع القصوى: 230 نيوتن
- عدد الدوران الأقصى: 112000 لفة لكل دقيقة
- وزن المحرك: 2.37 كلغ
- أبعاد المحرك: الطول 350 ملم، والقطر 132 ملم
- رفع القدرة الهندسية بالمركز
- التميز في التصميم
- التحكم بالأداء
- تطوير وحدة التحكم الإلكترونية (ECU)
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة

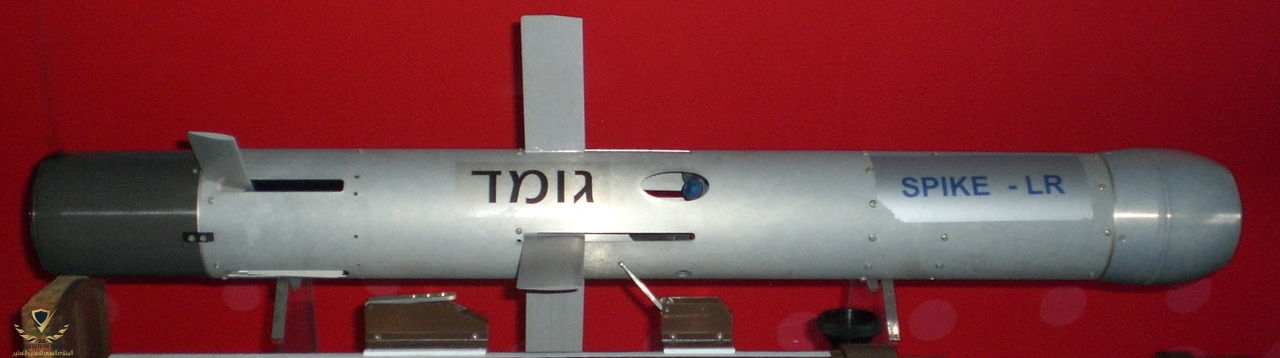

لا يستطيع تحويله لكروز لكن يستطيع استخدام تقنياته ومحاولة تطويره لمستوى سبايك الاسرائيلي بمدى ٣٠ كمصاروخ قصير مضاد دروع كيف تحوله الى كروز يارجل
وانتاج منظومه ذو ٨ فوهات لتحميلها على المدرعات
هذا العمل اقرب له من كروز

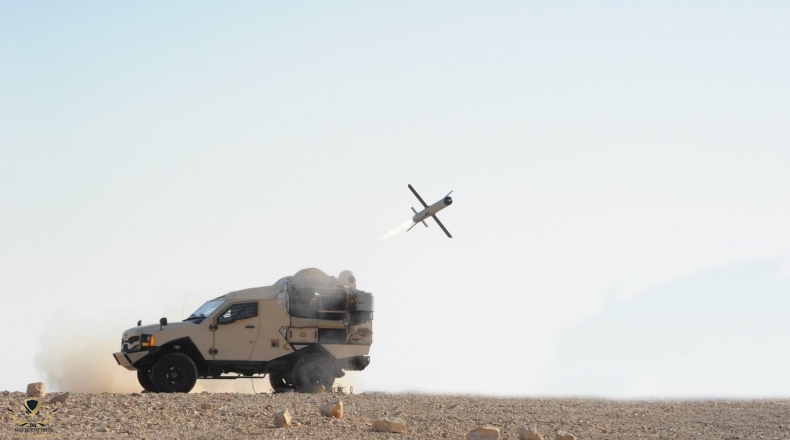

وهم قالو ممكن اطلاقه من الارض او الجو اذن الاقرب يصنعون منظومه مثل النسخه الصهيونيه ويامسهل مقبرة المدرعات ?
- إنضم
- 25 أكتوبر 2018
- المشاركات
- 497
- التفاعل
- الدولة
اعلم ي صديقي لذا الصاروخ يطلق من الجو المحرك يستطيع دفع 20 كيلو من الارض اما من الجو الامر مختلف لو نظرت مثلا الى القنابل المجنحه هي بدون محرك اصلا وتقطع 100 كيلو و اكثر
- إنضم
- 25 أكتوبر 2018
- المشاركات
- 497
- التفاعل
- الدولة
انا كتبت الطريقه اذا تشوف فيها شي غير صحيح قلي الافكار المجنونه هي من تنجحصاروخ قصير مضاد دروع كيف تحوله الى كروز يارجل
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة
هيا تعمل على اكثر من محرك
حسب علمي
- إنضم
- 13 أكتوبر 2018
- المشاركات
- 7,461
- التفاعل
- الدولة
المشاريع التي تعمل عليها مدينة الملك عبدالعزيز في مجال تقنية المحركات النفاثة...
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/wp-content/uploads/2016/09/CpAU8SBW8AAsEfl-678x381.jpgمحرك من إنتاج مدينة الملك عبدالعزيز
تقوم مدينة الملك عبد العزيز للعلوم والتقنية (KACST) بدعم وتشجيع البحث العلمي في مجال المحركات النفاثة وإعداد الخطط المستقبلية لتطوير القدرات الوطنية ولكي يساهم المركز بدور إيجابي وتنسيق نشاط المركز الوطني لتقنية المحركات النفاثة في هذا المجال بما يتناسب مع متطلبات التنمية في المملكة، والتعاون مع الأجهزة المختصة لتحديد الأولويات والسياسات الوطنية في مجال المحركات النفاثة وغيرها، والعمل على تطوير الكفاءات العلمية الوطنية واستقطاب الكفاءات العلمية العالية القادرة على العمل ولتطوير التقنية الحديثة لخدمة التنمية في المملكة، وتشتمل المدينة على متطلبات البحث العلمي كالمختبرات، كما على المرافق اللازمة للعاملين في المدينة.
مشروع المحرك التوربيني بقوة (3.5kN (787 lbf
يهدف هذا المشروع إلى خدمة استراتيجية مدينة الملك عبدالعزيز للعلوم والتقنية في مجال المحركات النفاثة. وعلى الرغم من العقبات التقنية المتأصلة في تعقيد المحركات النفاثة، فقد حقق الباحثون بالمركز الوطني لتقنية المحركات النفاثة نجاحات حيث استطعت المدينة الوصول إلى المرحلة الأخيرة من المشروع وهي التصنيع، الذي سوف يمكنها من تصنيع منتج تطبق عليه النظريات التي حصلت عليها في بداية المشروع. وقد تم إعداد خطة لمراحل المشروع، ابتداءً من المعرفة النظرية للمحرك التوربيني، والمواد المستخدمة في التصنيع، وكيفية إعداد الرسومات الأساسية وتنفيذها، وانتهاءً بالتصنيع النهائي، وتجارب التشغيل، ومن ثم التشغيل.
KJ80- JetCat
هذا المشروع عبارة عن تطوير محرك توربيني نفاث من نوع KJ80- JetCat وتصنيعه محلياً. المحرك KJ80- JetCat يبلغ قوة دفعه القصوى 97 N أو 9.9 kg، لذلك فهو مناسب لدفع المركبات الجوية الصغيرة التي تتراوح أوزانها بين 8 kg و15 kg مثل الطائرات بدون طيار أو الأهداف الجوية أو الصواريخ الموجهة.
وكأي محرك نفاث آخر، فإن هذا المحرك يتكون من مدخل للهواء، والضاغط الهوائي، وغرفة الاحتراق، والتوربين، والأنبوب العادم. أما في ما يخص مواصفاته التقنية فهي:
- قوة الدفع القصوى: 97 نيوتن
- عدد الدوران الأقصى: 125000 لفة لكل دقيقة
- وزن المحرك: 1.36 كلغ
- أبعاد المحرك: الطول 300 ملم، 112 ملم.
تطوير محرك توربيني نفاث نوع KJ 200 JetCat
التصميم الجديد يشتمل على ضاغط وناشر مثالي مما يؤدي إلى ارتفاع أداء المحرك والموثوقية. كما يشتمل على نظام تحكم ذي مواصفات عالية تسمح بإيقاف إمدادات الطاقة للمحرك قبل الانتهاء من تهدئة المحرك، وعند الانتهاء من التهدئة سوف يقوم نظام التحكم بإيقاف التشغيل ذاتياً.
المحرك من نوع K 200 JetCat يبلغ قوة دفعه القصوى 230 N أو 23.5 kg، لذلك فهو مناسب لدفع المركبات الجوية الصغيرة التي لا يزيد وزنها على 20 kg مثل الطائرات بدون طيار أو الأهداف الجوية أو الصواريخ الموجهة. أما في ما يخص مواصفاته التقنية فهي:
- قوة الدفع القصوى: 230 نيوتن
- عدد الدوران الأقصى: 112000 لفة لكل دقيقة
- وزن المحرك: 2.37 كلغ
- أبعاد المحرك: الطول 350 ملم، والقطر 132 ملم
- رفع القدرة الهندسية بالمركز
- التميز في التصميم
- التحكم بالأداء
- تطوير وحدة التحكم الإلكترونية (ECU).
- إنضم
- 25 أكتوبر 2018
- المشاركات
- 497
- التفاعل
- الدولة
للاسف انت م زلت لا تفهم ماقصده بهذا التحويل انا اقصد صاروخ كروز صغير بصمته صغيره وتدميره قوي وتستطيع الدرونات حمله آت اقصد الصواريخ التقليديه
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة

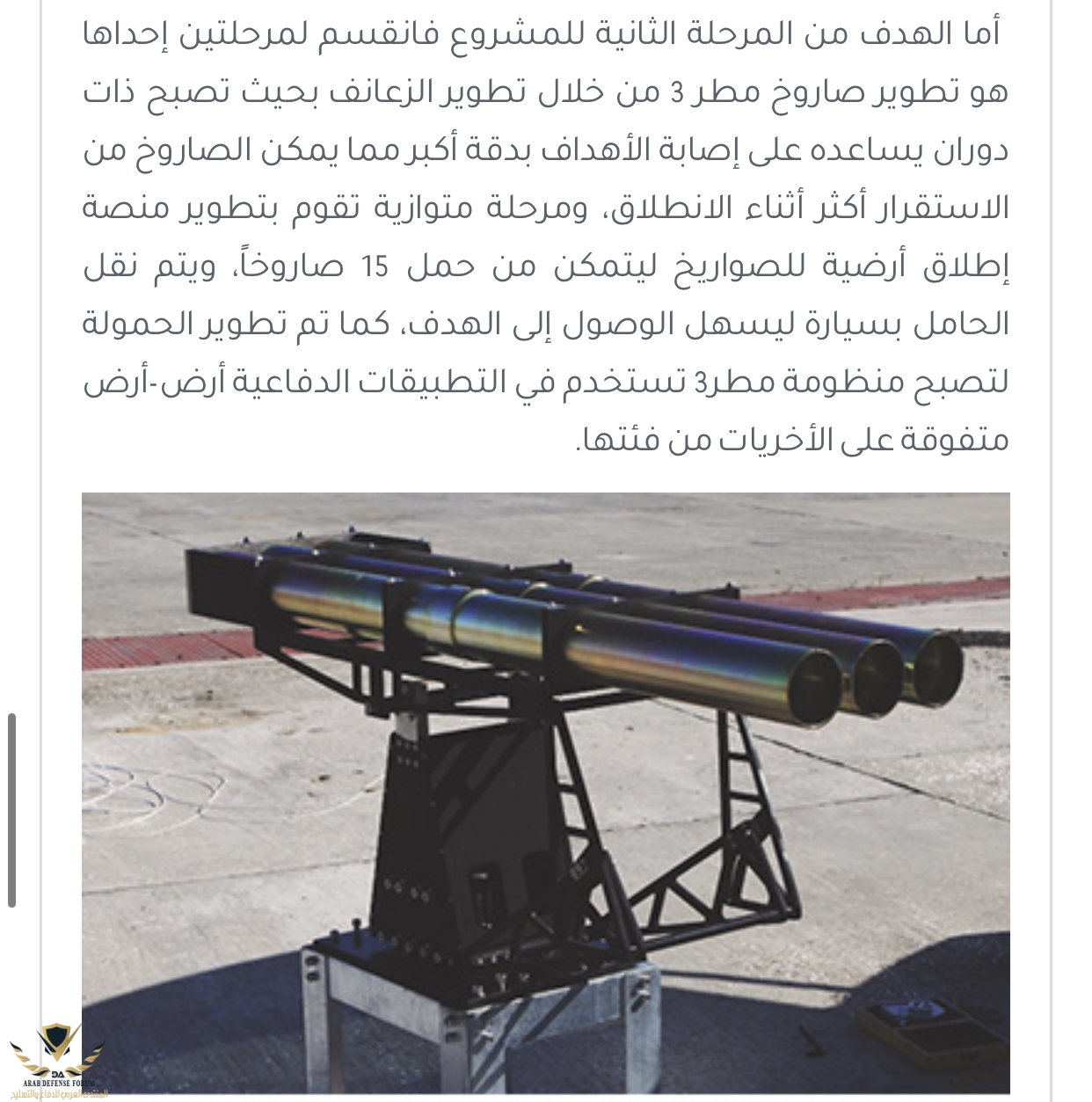

من ناحية صاروخ مطر 3 المرحله الثانيه حق المدينه هو صناعة منصه ارضيه تحمل 15 صاروخ منه لتكون اكبر منصه بريه بالعالم بعد تل ابيب تحمل هذا العدد من الصواريخ المضاده للمدرعات ?
عاد تخيل 15 مدرعه مهاجمه يتم تدميرها جميعها بصواريخ على مدرعه واحد
———-

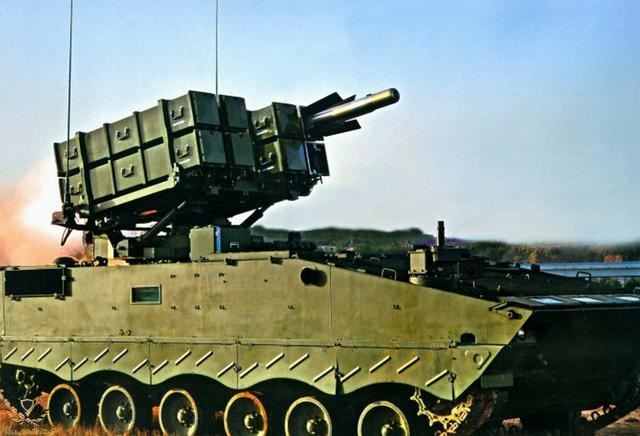

هنا النسخه الصينيه وهيا ذات 8 فوهات
عاد تخيل 15 مدرعه مهاجمه يتم تدميرها جميعها بصواريخ على مدرعه واحد
———-
هنا النسخه الصينيه وهيا ذات 8 فوهات
- إنضم
- 26 فبراير 2012
- المشاركات
- 44,007
- التفاعل
- الدولة
?
اذا كذا ممكن لكن محرك اقوى استخدم تقنية النانو لتصغير الاجزاء ?
ا
لا اعلم يمكن باستخدام تقنية النانو واذا على خفة الوزن الالياف الكربونيه واعتقد حتى شركة سابك تصنع مواد قويه منافسه للحديد لكنها خفيفه
الاخير صواريخ مطر والاول ذخيره تم نقل تقنيتها من الصين
كروز دليله اثقل وزن من مطر يعني دبل مرتين اللهم اختلاف المحركات والبواحث والاجنحه ماوصلت الدول لكروز الا بتطوير الصواريخ الصغيره ومحركاتها
- إنضم
- 8 مارس 2009
- المشاركات
- 30,909
- التفاعل
كما قال القطبي اقرب شي لتحويل صاروخ مطر ان يكون مثل سبايك الصهيوني
الكروز فئه مختلفه من الصواريخ والمفروض ان فيه مشروع له حتى لو سري لان تطوير التوربينات عندنا شغال
