المسيّرة الإيرانية التي شاركت في العدوان الآثم على معمل بقيق للنفط السعودي

[ScorpionXL]

مشاهدة المرفق 202943

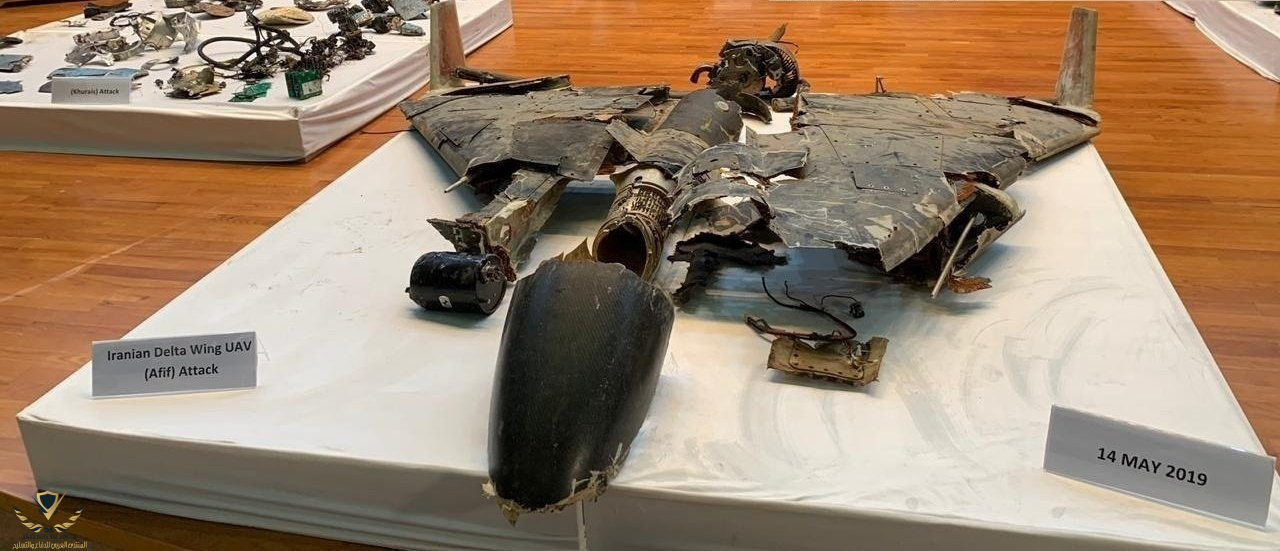

الدرون ده قديم مكتـوب جنبه 14 مايـو هو تقريبا عررض لبقايا درونات و صواريخ استهدفت بيها السعودية على مدار الفترة اللى فاتت الدرونات التانيـة الحديثة مش معروفة او متجمعه غلط..​

مكتوب انه لم يستخدم في اخر هجمة



[ScorpionXL]

هل احد لديه معلومات عن هجوم مايو....انا لااتذكر شئ عنه ...او حتي يحولني لموضوع عنه ان كان يوجد



[هيرون]

تشبه الهاروپ جداً

الصين أشترت Harpy في التسعينات وبعدها خرجت بنموذجها ...
ربما وصلت لإيران ونسختها ...لا أجزم بشيئ ربما



[agax]

هل احد لديه معلومات عن هجوم مايو....انا لااتذكر شئ عنه ...او حتي يحولني لموضوع عنه ان كان يوجد

إستهداف فاشل لمحطتا ضخ نفطية بالسعودية

صرح معالي وزير الطاقة والصناعة والثروة المعدنية المهندس خالد بن عبد العزيز الفالح بأنه ما بين السادسة والسادسة والنصف من صباح اليوم الثلاثاء التاسع من شهر رمضان المبارك 1440هـ الموافق 14 مايو 2019م، تعرضت محطتا ضخ لخط الأنابيب شرق - غرب الذي ينقل النفط السعودي من حقول النفط بالمنطقة الشرقية إلى...

defense-arab.com



[عبير البحرين]

هذه مسيّرة أخرى تحمل اسم "سفره ماهي" أيضاً،
أضفت المعلومات عنها في صدر الموضوع

V
V
V

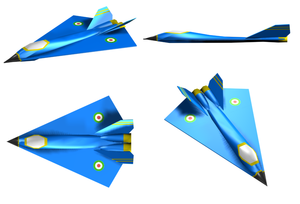

مسيّرة أخرى تسمى أيضاً بـ "سفره ماهي"
لربما استخدمت في الهجوم على معمل بقيق

​

بحسب المزاعم الإيرانية أن هذا النوع من المسيّرة "سفره ماهي" قادر على الطيران فوق رأس العدو دون أن يلاحظ أي أحد أي ميزة مهمة من المزايا التي بالمسيّرة، ودون أن يكشفها أي جهاز طيران مثل الطائرات والمروحيات وحتى الصواريخ. لدى هذه المسيّرة قدرة يسمح لها الاختباء من عيون العدو أو الإخفاء والتخفى وقصف أهداف العدو دون أن يكتشفها رادار العدو، وتستخدم هذه المسيّرة لتدمير الأهداف بصاروخ أو تستخدم بسهولة لتصوير الهدف المراد وثتم التصوير دون عناء ثم تعود المسيّرة إلى مكانها.

العديد من الدول قامت بتصميم العديد من الطائرات والطائرات بدون طيار مع هذه الإمكانيات، مثل قاذفة B-2 أو طائرة الرابتور F-22 المتقدمة أو درونز التجسس RQ-170. وهناك يتم تنفيذ العديد من المشاريع في مجال تصميم وتصنيع الطائرات بدون طيار الرادار في مختلف البلدان، بما في ذلك إيران تقوم بتطوير وبناء المسيّرة "سفره ماهي" التي قد تكون واحدة من بين عدد قليل من المسيّرات في تصميمه،ا نظراً لاحتوائها على بعض المبادئ الخفية، وهي الذيل على شكل V، زاوية عالية، جسم مسطح، ويمكن استخدامها بسلاسة وبسرية. بطبيعة الحال، فإن معرفة تصميم وبناء هذه الطائرات عالية جدا وتتطلب قدراً كبيرا من الجهد.

ظهر هذا الإسم للمسيّرة "سفره ماهي" لأول مرة في العرض العسكري يوم 18 أبريل 2010. وفي هذا العرض، تم الإعلان عن نموذج لطائرة خاصة. في البداية اعتقد الجميع أن هذه النسخة المتماثلة تنتمي إلى طائرة مقاتلة لأنها تحتوي على قمرة قيادة أو مقعد طيار في المقدمة.

ولكن بعد الكشف، تم الإعلان رسمياً أن النسخة المتماثلة كانت طائرة بدون طيار قام بتصميمها متخصصون في سلاح الجو التابع للجيش الإيراني، وكان من المقرر أن تقوم المسيّرة بأول رحلة لها بعد عملية التصميم والبناء. بالطبع، كما يقال بأن النموذج الأولىّ الذي تم تصنيعه كان عبارة عن نموذج صغير من الطائرة وكانت قادرة على الطيران بنجاح. عادة بعد تصميم طائرة معينة أو طائرات بدون طيار، يتم إعداد نموذج صغير أولاً لفحص بعض أدائها في الرحلة. هذه البيانات الأولية للمسيّرة كانت جيدة، ولذلك تم طرحها للتصينع.

من المفترض أن تكون المسيّرة "سفره ماهي" عبارة عن قاذفة قنابل أو طائرة استطلاع، لتحديد هدفها جيداً ثم تدمير الهدف بقنبلة وصاروخ. بالنظر إلى حساسية المشروع، لم يتم إصدار الكثير من المعلومات. يتطلب تصميم وبناء مثل هذه المسيّرات لتقنيات متطورة للغاية في مختلف القطاعات.

السرية والتخفي التي تتميّز بها هذه المسيّرة وتجنبها للرادار تجعلها غير قابلة للاكتشاف بسهولة بواسطة الرادار أو بعبارة أخرى يكون انعكاس الرادار قليلاً.

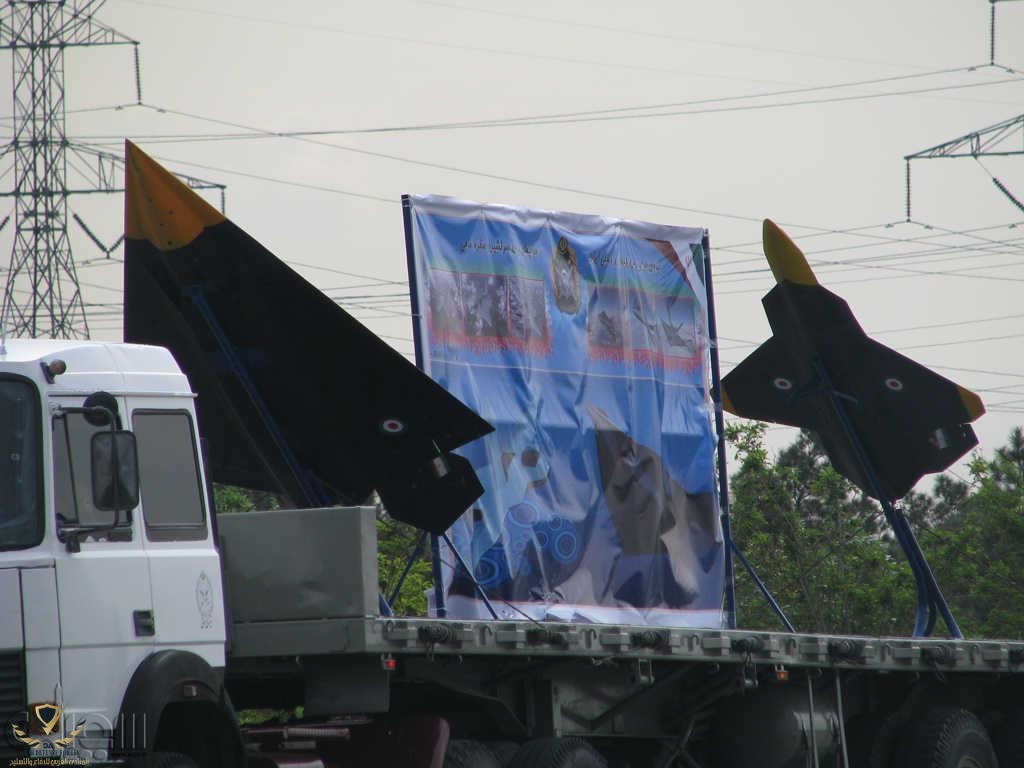

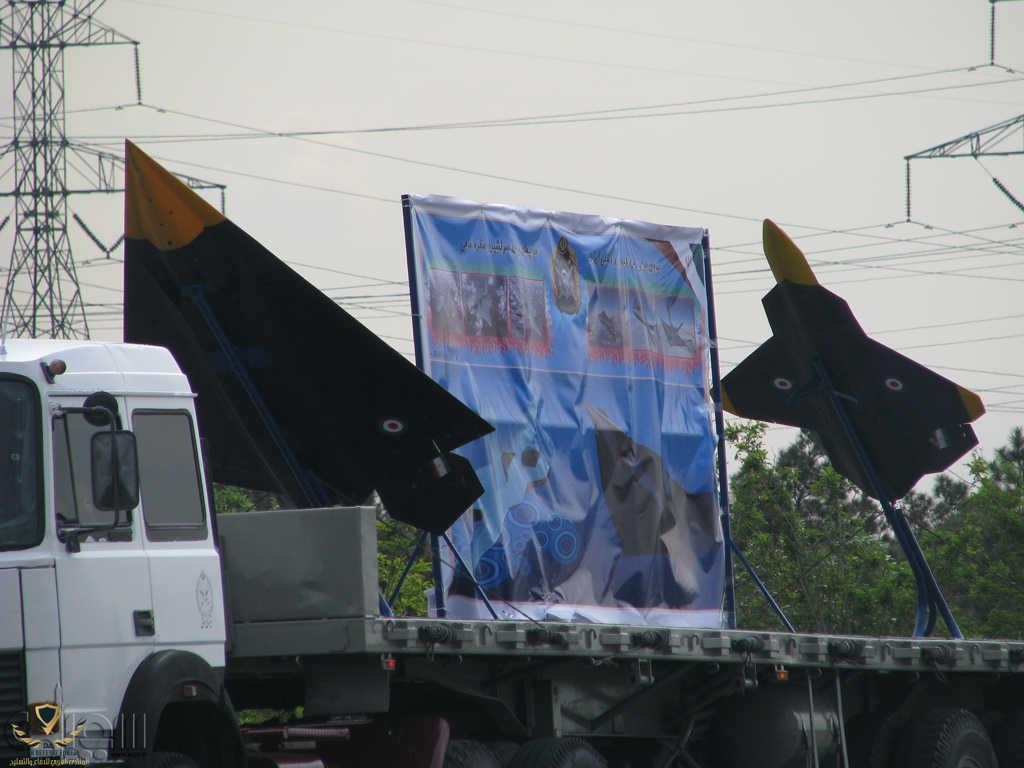

مشاهدة المرفق 202960

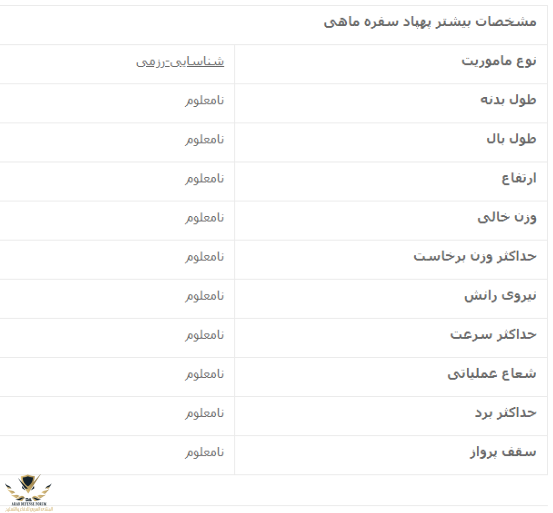

المعلومات التفصيلية عن المسيرة غير متاحة

مشاهدة المرفق 202957


​



[larbi]

الصين أشترت Harpy في التسعينات وبعدها خرجت بنموذجها ...
ربما وصلت لإيران ونسختها ...لا أجزم بشيئ ربما

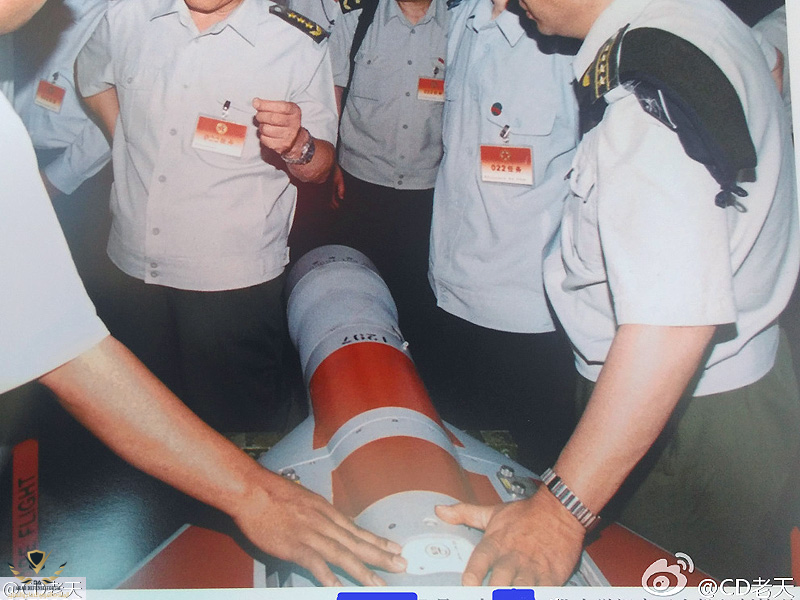

مشاهدة المرفق 202948

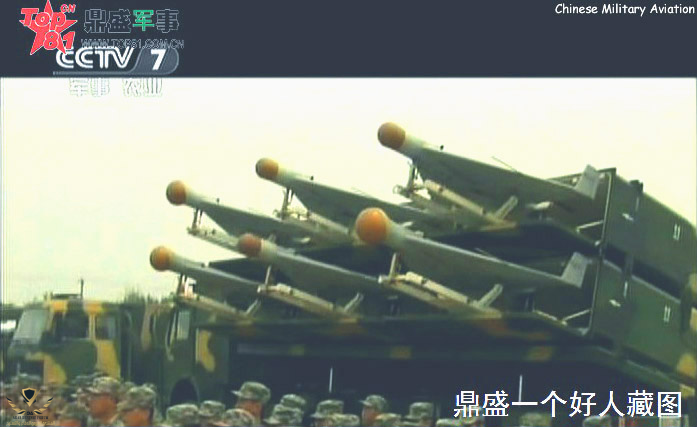

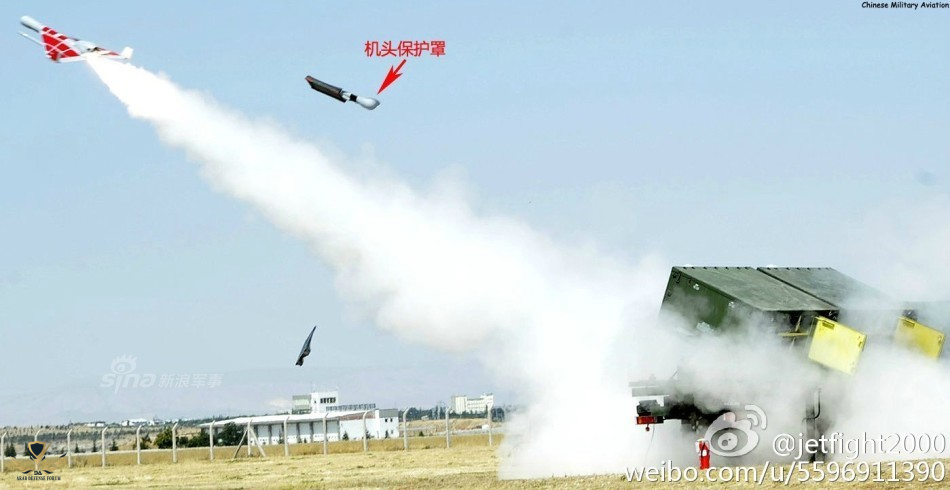

مشاهدة المرفق 202945مشاهدة المرفق 202949

الحطام مطابق لها و هذا دليل انه لدى ايران نسختها ,انا لم يعد لدي شك
هناك شيء يتم تجاهله ان هناك اسلحة ايرانية لم تضهر قط, تضهر لدى ميليشياتها و Badr-f افضل مثال
الحرس الثوري يطور نسخ اسلحة خاصة بالميليشيات حتى في الدفاع الجوي لديهم نسخة شبيهة بال3rd khordad قادرة على التعامل مع هدف واحد فقط, يعني واضح غرضها القضاء على المسيرات و الدعم الجوي القريب ضد ميليشياتهم



[عبير البحرين]

مشاهدة المرفق 202937

أنظر أخي الكريم للنسخة الأخرى من "سفره ماهي"
للتوى أضفت معلومات وصور عنها.​



[عبير البحرين]

الدرون حتى الأن "غامض" كلها تخميـنات ,اللى اتعرض فى العرض بمحرك خلفى مش شبـه سفره ماهى ولا دلتـا شكله غريب

مشاهدة المرفق 202934

ولا ايه القطعة دى اصلا​

أنظر للنسخة الأخرى من "سفره ماهي" التي أضفت صورها ومعلومات عنها.
​



[Flanker2000]

تشبه الهاروپ جداً

harpy



[larbi]

ليست هذة التصميم مختلف أخت عبير .

ربما هذا جيل تكتيكي للقوات في الميدان ويلاحظ من محدودية المدى ....

تستعمل للإستهداف من قبل المانباد



[ScorpionXL]

مشك

إستهداف فاشل لمحطتا ضخ نفطية بالسعودية

صرح معالي وزير الطاقة والصناعة والثروة المعدنية المهندس خالد بن عبد العزيز الفالح بأنه ما بين السادسة والسادسة والنصف من صباح اليوم الثلاثاء التاسع من شهر رمضان المبارك 1440هـ الموافق 14 مايو 2019م، تعرضت محطتا ضخ لخط الأنابيب شرق - غرب الذي ينقل النفط السعودي من حقول النفط بالمنطقة الشرقية إلى...

defense-arab.com

مشكور



[حراب]

نعم الاقرب انها نسخة صينية من هاربي باسم asn - 301



[عبير البحرين]

من عملية الدوادمي (خط الأنابيب)
14 مايو

هل هذا يعني أن نوع المسيّرة التي استهدفت خط الأنابيب في الدوامي هو نفس النوع المستحدم في الهجوم على معمل بقيق؟!!
وسؤال آخر،
هل المسيرات التي استخدمت في عمليتي الدوادمي ومعمل بقيق كلتاهما من نفس النوع الذي يسمى بالـ Delta Wing UAV ؟؟
أم أن العقيد المالكي كان يقصد في حديثه عن المسيّرة "دلتا وينغ" استخدمت فقط في معمل بقيق؟؟!!​



[الكندرى]

اخطئت الاخت عبير هذه المرة و يبدو انها تنقل من غير تخصص او دراية كافية و نعذرها

طائرات الدرون ..الايرانية جدا متنوعة و قد تميزت فيها ايران للاسف
فى المؤتمر تم ذكر اسم غريب و قد سخرت منه ذكروا لسم ( DELTA WING ) درون و كلما دليتا وينج تعنى الجناح المثلث على شكل دلتا
ولا يوجد اسم لدرون ايرانى بهذا الشكل !!

لايران عدة طائرات شبحية و قد استقادت من مواد الطائرو الشبحية التى انزلتها RQ 170 سنة 2012 المواد تلك هى سرية و تمتاز بامتصاص الموجات الرادارية ram radioabsorbant material او كومبوزت سرى و للاسف تلك التكنولوجيا السرية و قت بأيدىهم !
طائرة شاهد 171 Shahed 171 Simorgh هى احد نسخ ال RQ 170

و توجد طائرة اخرى Saegheh-2 صاعقة 2 ظهرت سنة 2014 و دخلت السلاح سنة 2016 الى الترسانة

بالاضافة الى طائرة غريبة اسمها سفرة ماهىSofreh Mahi و ظهرت لاول مرة سنة 2010 و يعرف القليل عنها

هنا مقطع روسي عن طائرة شاهد 191 مطورة عن شاهد 171



[كود المحبة]

الدرون حتى الأن "غامض" كلها تخميـنات ,اللى اتعرض فى العرض بمحرك خلفى مش شبـه سفره ماهى ولا دلتـا شكله غريب

مشاهدة المرفق 202934

ولا ايه القطعة دى اصلا​

واضح طبقة الكربون عليها لامتصاص الموجات الرادارية



[حراب]

الصين تكشف عن ذخيرة من نوع هاربي
وفقًا للمنشورات الأجنبية ، باعت دولة إسرائيل "الطائرة بدون طيار الانتحارية" لدى هاربي إلى الصين في التسعينيات. بعد عقدين من الزمن ، يعرض الصينيون "هاربي" الخاصة بهم ، والتي تشبه إلى حد كبير المنتج الإسرائيلي.

تم عرض نموذج محاكاة لنظام الذخائر المضادة للإشعاع ASN-301 الصيني لأول مرة في معرض الدفاع الدولي (IDEX) الذي أقيم في أبو ظبي ، وفقًا لتقارير جين . يبدو أن ASN-301 نسخة شبه تقريبية من نظام Harpy Israel Aerospace Industries (IAI) الذي اشترته الصين في التسعينيات ، وفقًا لمصادر أجنبية.

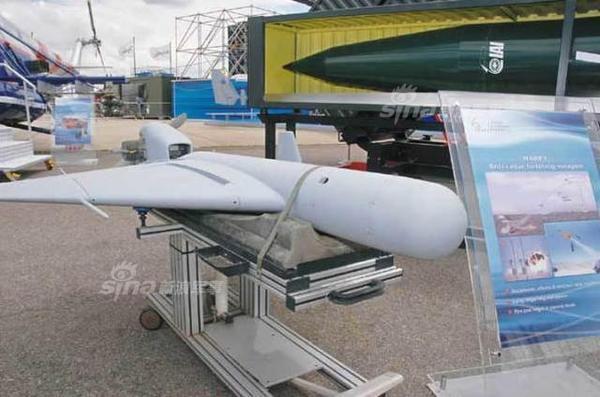

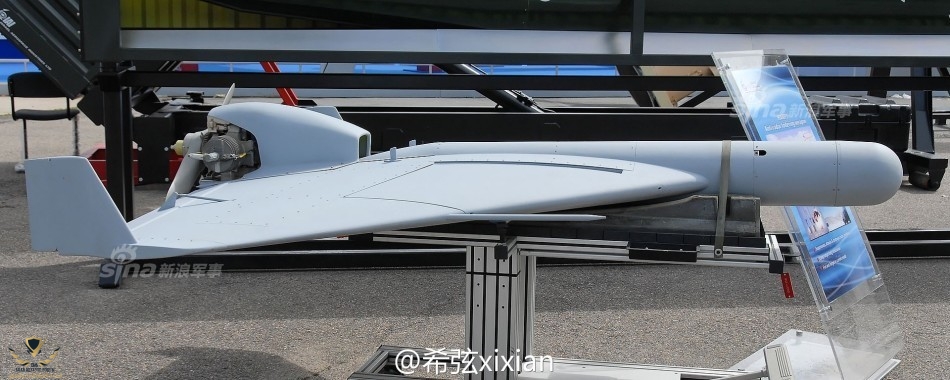

ASN-301 هي طائرة دلتا الجناحين ذات مروحة دافعة تبدو متطابقة تقريبًا مع Harpy. تم تصميمه ليطير إلى المجال الجوي المعادي والقلاع إلى أن يكتشف رادارًا ، وعند هذه النقطة يدخل في الهدف ويدمره.

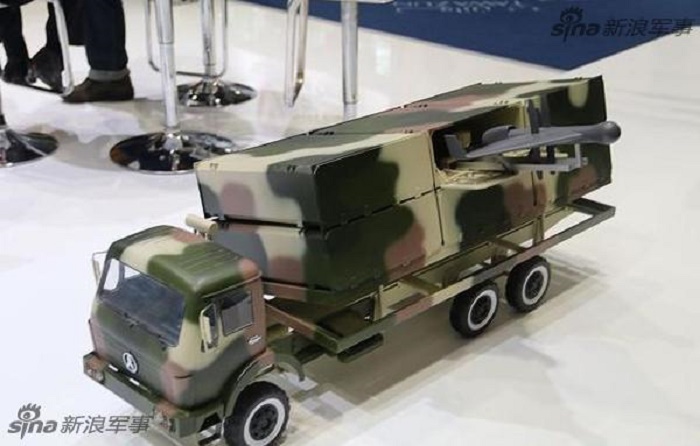

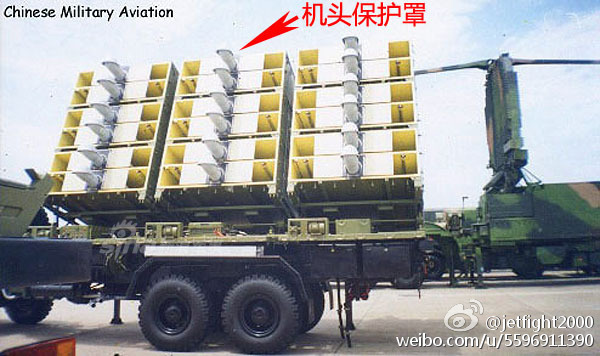

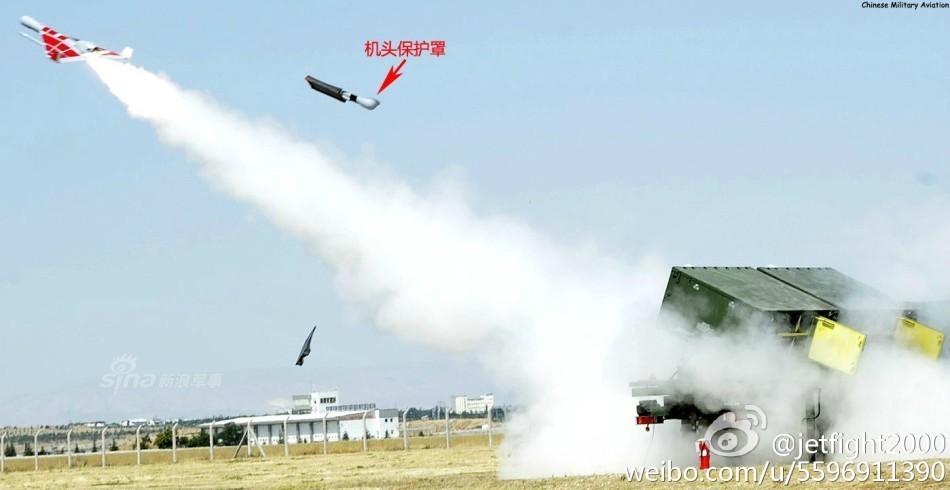

يتم إطلاق الإصدارات الصينية والإسرائيلية من حاوية تخزين. يحتوي النموذج المعروض في IDEX على ستة حاويات محملة على شاحنة متوسطة الحجم. وقد سبق أن شوهدت ناقلات شاحنات مماثلة في الصور المنشورة على المواقع الصينية.
أصدرت الشركة الوطنية الصينية لاستيراد وتصدير التكنولوجيا (CATIC) ، ذراع مبيعات شركة صناعة الطيران الصينية (AVIC) ، معلومات تصف ASN-301 بأنها "نظام طيار متنقل مضاد للإشعاع" يمكن تطبيقه في هجوم بعيد المدى وقمع أنظمة رادار العدو في الحرب. "
أدرجت ASN-301 على أن لها نفس وزن 135 كجم مثل Harpy ، على الرغم من أنها أقل بـ 2.5 م من الإصدار الإسرائيلي (2.7 م) ، ولها قدرة تحمل تبلغ أربع ساعات. لها سرعة قصوى أعلى (220 كم / ساعة مقابل 180 كم / ساعة لهاربي) ، ولكن مداها أقصر (288 كم مقابل 500 كم).
ذكرت معلومات CATIC أن ASN-301 يستهدف ترددات الرادار في المدى من 2 إلى 16 GHz وأن جهاز صاروخ موجه بالرادار به نطاق بحث يبلغ 25 كم. يمكن للنظام استهداف ما يصل إلى ثمانية أهداف محددة مسبقًا للرادار. لرؤوسها الحربية المكونة من 7000 شظية صهر ليزر قريب بمدى مدمر يبلغ 20 متر.

الترجمة من قوقل
هاك المصدر

China Unveils a Harpy-Type Loitering Munition

A mock-up of China's ASN-301 anti-radiation loitering munition system was displayed for the first time at the International Defense Exhibition (IDEX) held in Abu Dhabi, reports jane's. The ASN-301 seems to be a near-copy of the Israel Aerospace Industries (IAI) Harpy system that was purchased by...

www.israeldefense.co.il



[عبير البحرين]

اخطئت الاخت عبير هذه المرة و يبدو انها تنقل من غير تخصص او دراية كافية و نعذرها

طائرات الدرون ..الايرانية جدا متنوعة و قد تميزت فيها ايران للاسف
فى المؤتمر تم ذكر اسم غريب و قد سخرت منه ذكروا لسم ( DELTA WING ) درون و كلما دليتا وينج تعنى الجناح المثلث على شكل دلتا
ولا يوجد اسم لدرون ايرانى بهذا الشكل !!

بالاضافة الى طائرة غريبة اسمها سفرة ماهىSofreh Mahi و ظهرت لاول مرة سنة 2010 و يعرف القليل عنها

بالفعل أخي الكريم أنا ركزت على الاسم الذي ذكره العقيد المالكي Dleta Wing ولذلك ضاعت مني الصيدة

بالنسبة للمسيّرة الغريبة "سفره ماهي" لقد ذكرتها ووضعت معلومات عنها وتجدها في صدر الموضوع،
لربما دخلت وقرأت مشاركات الأخوة ولم تنتبه للمسيّرة سفره ماهي في صدر الموضوع،
أتمنى أن تقرأ المعلومات المتوافره عنها التي وضعتها في صدر الموضوع وتعطيني رأيك الكريم.
وشكراً لك.

​



[The Night Fury]

على حجم المسيارات الصغير اشوف فرضية انها اطلقت من البحر
اقرب من الحدود العراقية



[TU-95-II]

اخطئت الاخت عبير هذه المرة و يبدو انها تنقل من غير تخصص او دراية كافية و نعذرها

طائرات الدرون ..الايرانية جدا متنوعة و قد تميزت فيها ايران للاسف
فى المؤتمر تم ذكر اسم غريب و قد سخرت منه ذكروا لسم ( DELTA WING ) درون و كلما دليتا وينج تعنى الجناح المثلث على شكل دلتا
ولا يوجد اسم لدرون ايرانى بهذا الشكل !!

لايران عدة طائرات شبحية و قد استقادت من مواد الطائرو الشبحية التى انزلتها RQ 170 سنة 2012 المواد تلك هى سرية و تمتاز بامتصاص الموجات الرادارية ram radioabsorbant material او كومبوزت سرى و للاسف تلك التكنولوجيا السرية و قت بأيدىهم !
طائرة شاهد 171 Shahed 171 Simorgh هى احد نسخ ال RQ 170

و توجد طائرة اخرى Saegheh-2 صاعقة 2 ظهرت سنة 2014 و دخلت السلاح سنة 2016 الى الترسانة

بالاضافة الى طائرة غريبة اسمها سفرة ماهىSofreh Mahi و ظهرت لاول مرة سنة 2010 و يعرف القليل عنها

هنا مقطع روسي عن طائرة شاهد 191 مطورة عن شاهد 171

جزاها الله خير بالعكس دائما مبدعة بمواضيعها و حتى ان اخطات لا أحد معصوم من ذلك ..

للمعلومية اغلب ما ذكرت سبق و طرحته و بعض الاعضاء أيضا ..

الدرونات صغيرة و ليست كبيرة الحجم ..



[عبير البحرين]

جزاها الله خير بالعكس دائما مبدعة بمواضيعها و حتى ان اخطات لا أحد معصوم من ذلك ..

للمعلومية اغلب ما ذكرت سبق و طرحته و بعض الاعضاء أيضا ..

الدرونات صغيرة و ليست كبيرة الحجم ..

حيا الله أخي الكريم،
ركزت على الدلتا وينغ وضاعت مني الصيدة،
هناك المسيّرة "سفره ماهي" النسخة الثانية ووضعتها في صدر الموضوع، وهي تعتبر من طرز الـ Delta Wing، وأنا عندي شك كبير أن لربما استخدمت في الهجوم على معمل بقيق وذلك بحسب المعلومات المتوافرة عنها.​
