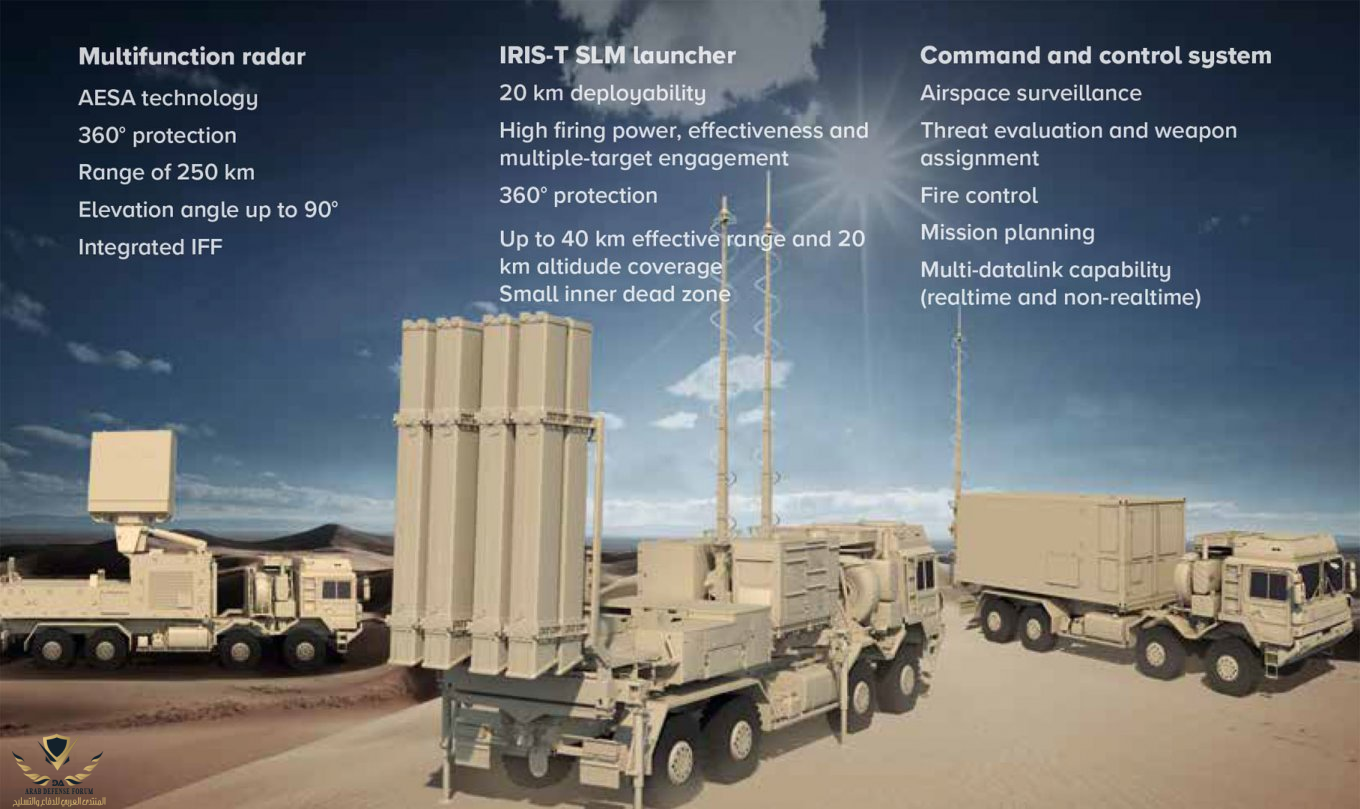

منظومة الصقر للدفاع الجوي IRIS-T-SLM

[منسحب]

أفضل مافعله الأمريكيون بأنسحابهم من مشروع " الميدس" كان فخ إلماني محكم نصب لهم كادوا يقعوا فيه ، حيث سيخربون بضاعتهم والدجاج التي تبيض لهم الذهب - الباتريوت- بأيديهم و بمساعدة الالمان....
باعتقادي أن منظومة مثل السكاي غارد محدثه تكفي وتزيد عن الحصول على منظومة مثل الفالكون وجود ميزة مدفعية رشاشه عيار 35 ملم

لنكن صريحين يوجد قصور لدى باتريوت ضد الاهداف الصغيرة والدرون ولم يختبر للان امام الكروز



[الجراح]

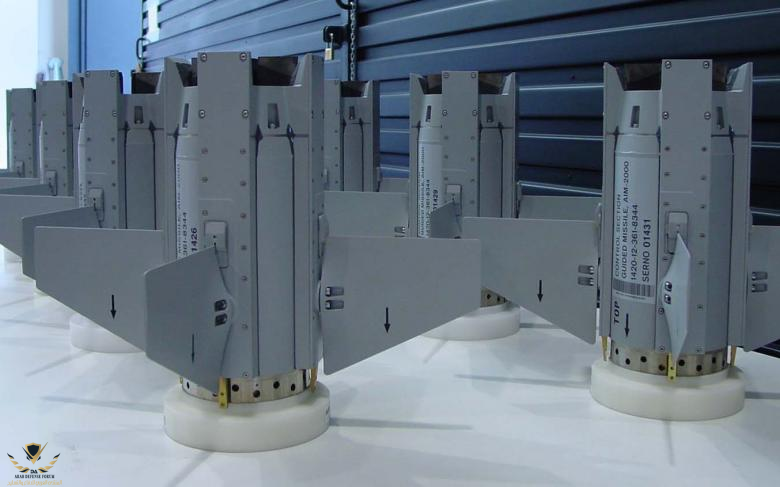

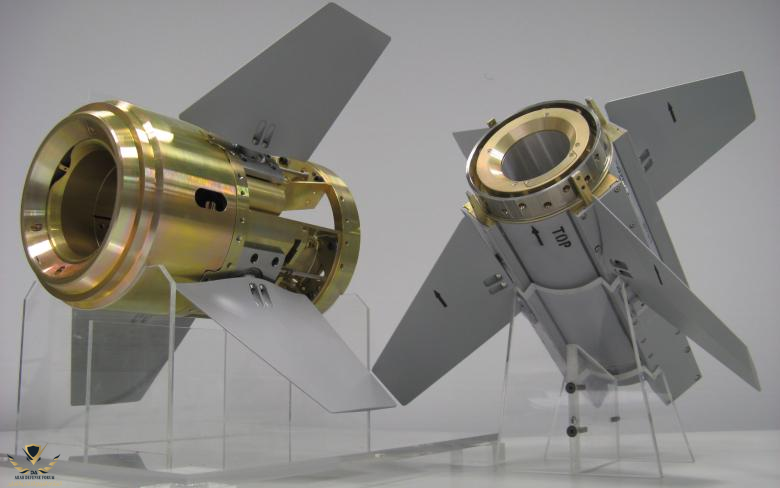

قسم التحكم ، الواقع في الجزء الخلفي من الصاروخ ، في مسار الصاروخ عن طريق حركة فاعلة مستقلة وتوجيه الاتجاه الحركي وفقًا لأوامر قسم التوجيه. إنه يمكّن من تغيير الاتجاه وتغيير المواقف ، حتى في السرعات المنخفضة وزوايا الهجوم العالية.



[m2abuassi]

مازلت في حالة انبهار من هذه المنظومة التي فصلت عل المتطلبات العالية لمتخذ قرار التسليح في دولة الإمارات .. عني قناعة ان هذا النظام راح يكون قادر بكل إقتدار عل مواجهة الدرونات والاهداف ذات القطر الصغير .



[حضـــرة القـــائـــد]

السؤال الاهم ..

هل نجح هذا النظام على ارض الواقع
هل حقق الاهداف المطلوبه منه والتي حددتها دولة الامارات بعد اختباره؟؟


اتمنى عدم التسرع حتى يتم التاكد من تحقيق الاهداف التي وضعت هذه المنظومه من اجله ..
والعمل ضمن الدرع الماسي بنجاح ..



[الجراح]

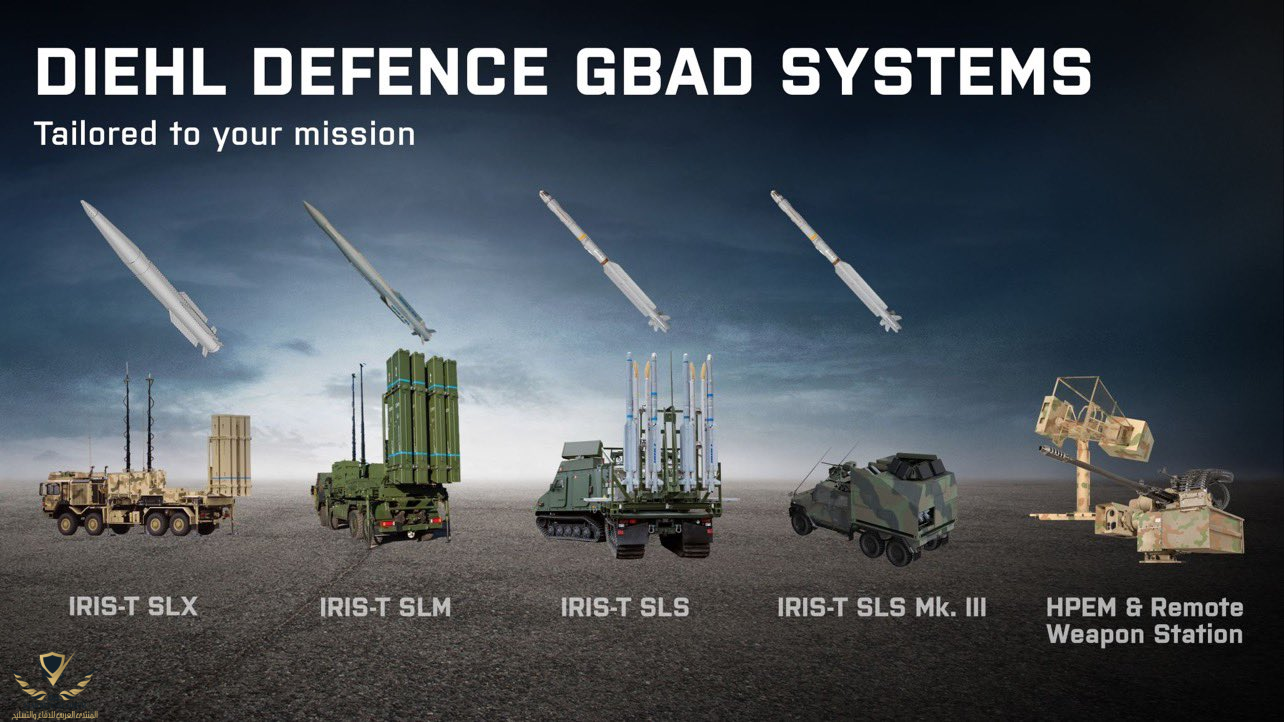

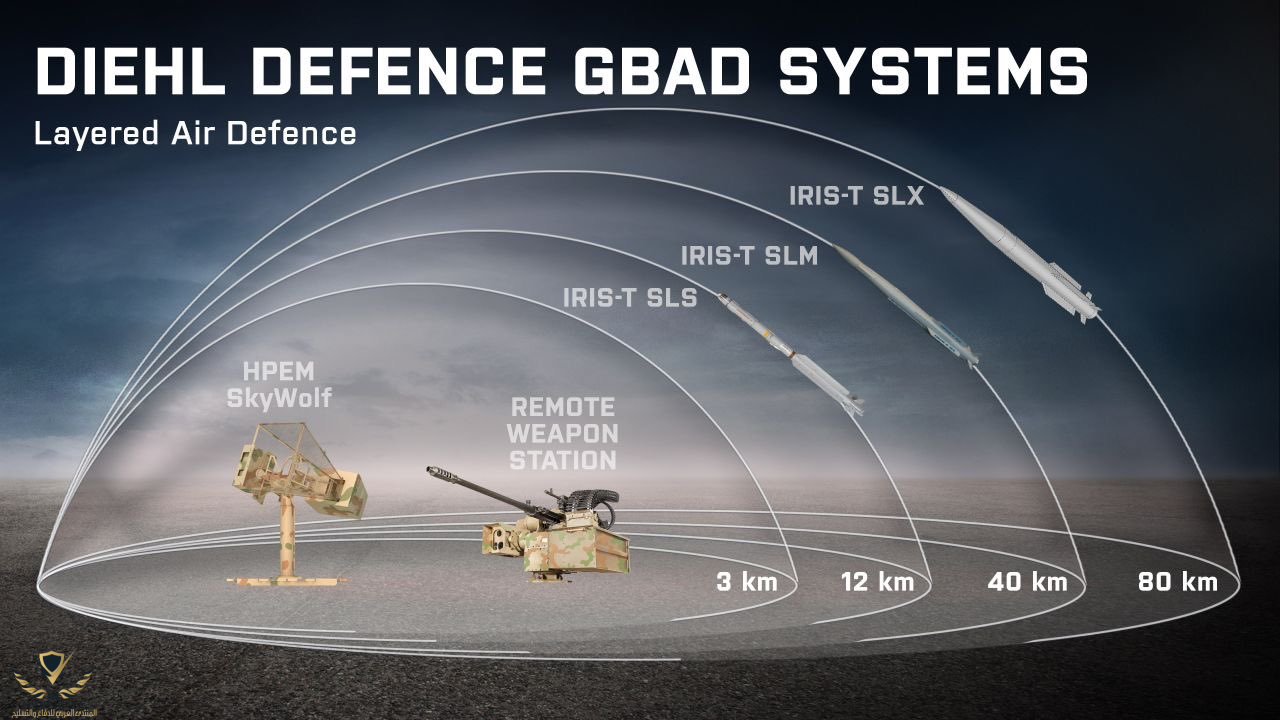

تم تكليف شركة Diehl Defense بإطلاق 𝗜𝗥𝗜𝗦-𝗧 𝗦𝗟𝗫 𝗹𝗼𝗻𝗴-𝗿𝗮𝗻𝗴𝗲 𝗚𝗕𝗔𝗗 𝘀𝘆𝘀𝘁𝗲𝗺 الجديد. مع 𝗱𝘂𝗮𝗹-𝗺𝗼𝗱𝗲 𝘀𝗲𝗲𝗸𝗲𝗿 ،

يوفر هذا النظام 𝘀𝘂𝗽𝗲𝗿𝗶𝗼𝗿 𝗽𝗿𝗼𝘁𝗲𝗰𝘁𝗶𝗼𝗻 𝘄𝗶𝘁𝗵𝗶𝗻 𝟴𝟬 𝗸𝗺 𝗲𝗳𝗳𝗲𝗰𝘁𝗶𝘃𝗲 𝗿𝗮𝗻𝗴𝗲



[الجراح]



[الجراح]

تقدم Diehl Defense لعملائها خيار الرادار السلبي HENSOLDT Twinvis لنظام الدفاع الجوي الأرضي (GBAD) IRIS-T SLM.

تم تجهيز نظام GBAD IRIS-T SLM متوسط المدى حاليًا بجهاز الاستشعار الألماني ومزود حلول الأنظمة TRML-4D من شركة HENSOLDT باعتباره جهاز الاستشعار الرئيسي.

الرادار السلبي خالٍ من الانبعاثات ، وبالتالي ستوفر القدرة لمشغلي IRIS-T SLM مزيدًا من الأمان من الكشف والتدابير المضادة والصواريخ المضادة للإشعاع.

يتم تقديم الرادار السلبي HENSOLDT Twinvis كخيار تكميلي لحل الرادار المحمول وغير الباعث لمراقبة الهدف الجوي. يتم وضعه كمكمل لرادار TRML-4D. يوفر مستشعر Twinvis-to-target تتبعًا ثلاثي الأبعاد متعدد الاتجاهات لأكثر من 180 هدفًا حتى مدى يصل إلى 250 كم.

يرجي خفص الموسيقى



[kynoch]

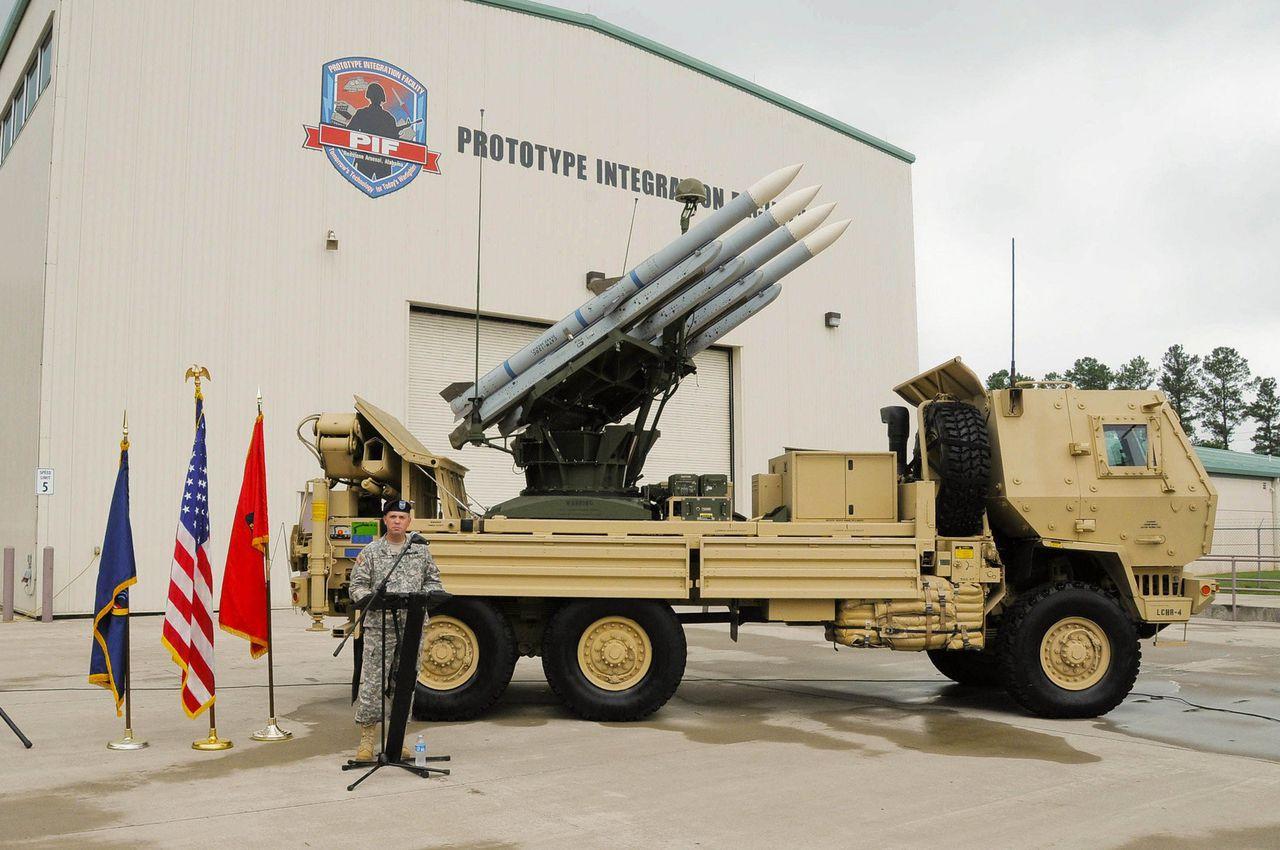

اعتقد ان منظومة الـ slamraam افضل منها
لكن سيبقى الدفاع الجوي الصاروخي مرهق من الناحية الاقتصادية بالنسبة للدرونات



[المعز لدين الله]

تقدم Diehl Defense لعملائها خيار الرادار السلبي HENSOLDT Twinvis لنظام الدفاع الجوي الأرضي (GBAD) IRIS-T SLM.

تم تجهيز نظام GBAD IRIS-T SLM متوسط المدى حاليًا بجهاز الاستشعار الألماني ومزود حلول الأنظمة TRML-4D من شركة HENSOLDT باعتباره جهاز الاستشعار الرئيسي.

الرادار السلبي خالٍ من الانبعاثات ، وبالتالي ستوفر القدرة لمشغلي IRIS-T SLM مزيدًا من الأمان من الكشف والتدابير المضادة والصواريخ المضادة للإشعاع.

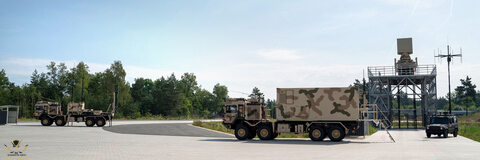

مشاهدة المرفق 492712

يتم تقديم الرادار السلبي HENSOLDT Twinvis كخيار تكميلي لحل الرادار المحمول وغير الباعث لمراقبة الهدف الجوي. يتم وضعه كمكمل لرادار TRML-4D. يوفر مستشعر Twinvis-to-target تتبعًا ثلاثي الأبعاد متعدد الاتجاهات لأكثر من 180 هدفًا حتى مدى يصل إلى 250 كم.

مشاهدة المرفق 492713
يرجي خفص الموسيقى

مبارك على مصر



[الجراح]

منظومة IRIS-T HYDEF من شركة Diehl Defense

التهديد الحالي من الصواريخ التي تفوق سرعتها سرعة الصوت يغير بشكل أساسي متطلبات الدفاع الوطني ودفاع التحالف. تشارك Diehl Defense في دراسات تفوق سرعة الصوت منذ 20 عامًا وتعمل على تحليل التهديدات التي تفوق سرعتها سرعة الصوت لأكثر من خمس سنوات. النتيجة: بالإضافة إلى حلول الدفاع الجوي الأرضي التقليدي ، تقدم الشركة المصنعة الآن أيضًا صاروخًا للدفاع ضد التهديدات التي تفوق سرعتها سرعة الصوت في نهج النظام المعياري لعائلة منتجات IRIS-T

: IRIS-T HYDEF (الدفاع فوق الصوتي).


تصل سرعة الصواريخ التي تفوق سرعتها سرعة الصوت إلى خمسة أضعاف سرعة الصوت ، أي أكثر من 6000 كم / ساعة.

من التهديدات التي تفوق سرعتها سرعة الصوت

" ، تمتلك الصين "DF-ZF والتي تم تصميمها كصواريخ انزلاقية تفوق سرعتها سرعة الصوت (Hypersonic Glide Vehicles، HGV).

وتملك روسيا سلاحها الجديد HGV المسمى "Avangard"و صاروخ SS-26 (ISKANDER) ومشتقاته المحمولة جواً "KINSHAL"

منظومة IRIS-T HYDEF تكمل منتجات IRIS-T وتوسع مجال النشاط في مجال الدفاع الجوي .

تصميم IRIS-T HYDEF ذو المرحلتين لمكافحة التهديدات التي تفوق سرعة الصوت.



كتطوير إضافي واستنادًا إلى نظام الدفاع الجوي الأرضي IRIS-T SLM ، والذي يتم استخدامه بالفعل بنجاح ، يتم بناء المعرفة الحالية ، خاصة في مجال أجهزة استشعار التحكم في النيران وتكنولوجيا توجيه الصواريخ ، وتكميلها بمكونات حديثة .
تم تحديد التقنيات والقدرات التي أثبتت أهميتها في مواجهة التهديدات التي تفوق سرعة الصوت بشكل فعال. وهذا يشمل
القدرة على الاستطلاع المبكر والتتبع المستمر والفوري والدقيق للمسار للصواريخ وضمان المرونة لإصابة مباشرة ضد تهديدات HGVs.


يلزم وجود أجهزة استشعار إضافية للاستطلاع والتتبع من الفضاء لمكافحة التهديدات التي تفوق سرعة الصوت بنجاح.نظرًا للمدى القصير لأجهزة الاستشعار الخاصة بالمنصة

تسلسل الاشتباك-والتحكم عن بعد
1. إطلاق صاروخ المعادي.
2. كشف الإطلاق عن طريق الأقمار الصناعية.
3. الصاروخ الذي تعقبه السفينة المراقبة
4. بيانات المسار المرسلة إلى سفينة الاطلاق
5. الصاروخ الذي تم إطلاقه بواسطة السفينة الاطلاق
6. الاعتراض باستخدام بيانات المسار من السفينة المراقبة

رأس صاروخ موجه


يتم استخدام مزيج من تقنيات الرادار والباحث متعدد الأطياف بالأشعة تحت الحمراء لقنص الهدف.
مكون الباحث هو تطور جديد ، والذي تم تكييفه مع ظروف الغلاف الجوي الداخلي فوق ارتفاع الطيران البالغ 20 كم.


تتحسس منظومة في مرحلة الاقتراب (الصاروخ المعادي وأثناء الاعتراض وتستخدم عدة نبضات دفع ممكنة لموازاه مناورات المراوغةمن الهدف المعادي .

مكونات صاروخ IRIS-T HYDEF






سيتم تطوير مفهوم صاروخ IRIS-T HYDEF بشكل أكبر مع الشركاء الأوروبيين كجزء من مشروع

HYDIS2 من أجل بناء دفاع أوروبي ضد التهديدات التي تفوق سرعة الصوت في الاتحاد المشترك​

​

​



[Saudi silent]

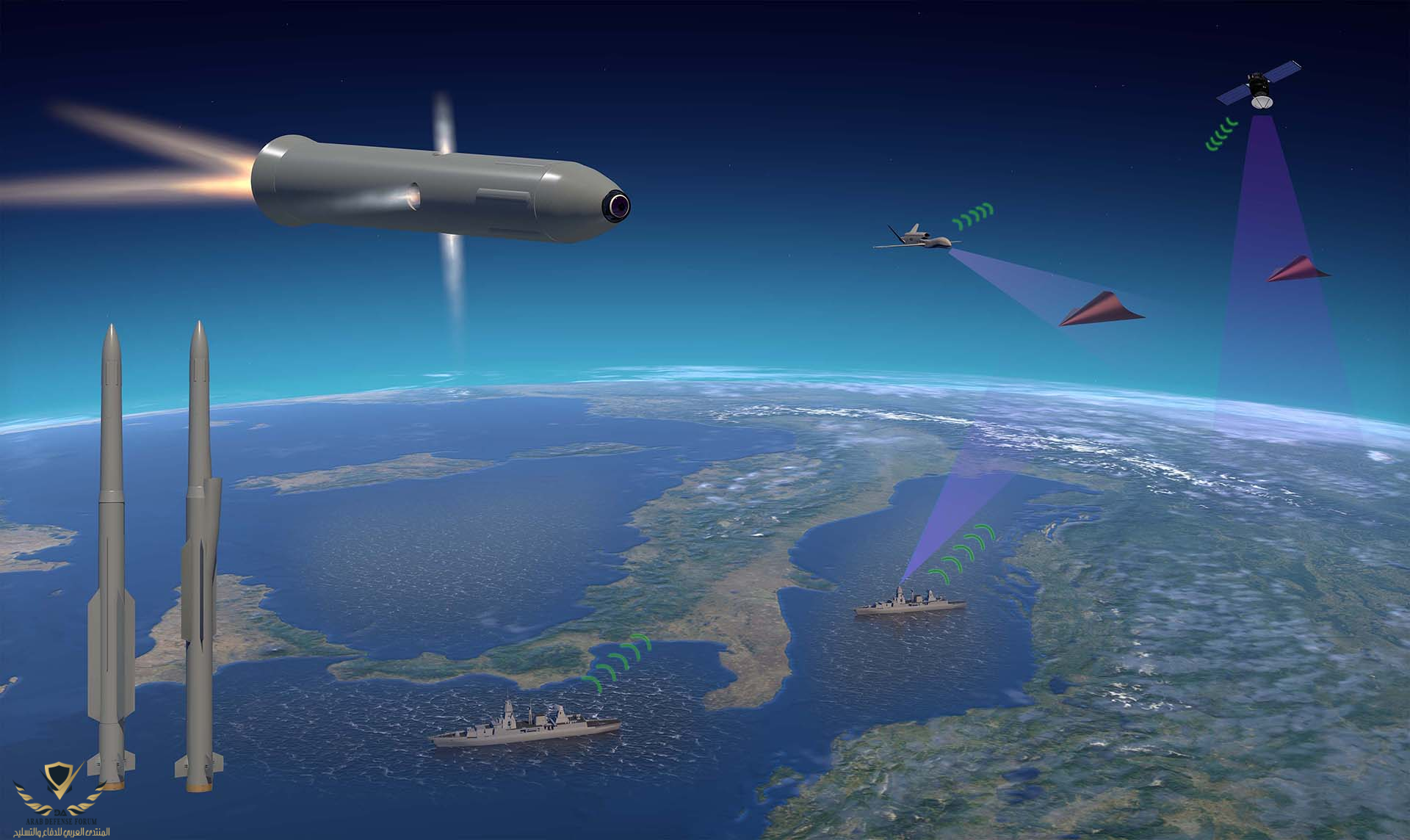

منظومة IRIS-T HYDEF من شركة Diehl Defense

مشاهدة المرفق 604468

التهديد الحالي من الصواريخ التي تفوق سرعتها سرعة الصوت يغير بشكل أساسي متطلبات الدفاع الوطني ودفاع التحالف. تشارك Diehl Defense في دراسات تفوق سرعة الصوت منذ 20 عامًا وتعمل على تحليل التهديدات التي تفوق سرعتها سرعة الصوت لأكثر من خمس سنوات. النتيجة: بالإضافة إلى حلول الدفاع الجوي الأرضي التقليدي ، تقدم الشركة المصنعة الآن أيضًا صاروخًا للدفاع ضد التهديدات التي تفوق سرعتها سرعة الصوت في نهج النظام المعياري لعائلة منتجات IRIS-T

: IRIS-T HYDEF (الدفاع فوق الصوتي).


تصل سرعة الصواريخ التي تفوق سرعتها سرعة الصوت إلى خمسة أضعاف سرعة الصوت ، أي أكثر من 6000 كم / ساعة.

من التهديدات التي تفوق سرعتها سرعة الصوت

" ، تمتلك الصين "DF-ZF والتي تم تصميمها كصواريخ انزلاقية تفوق سرعتها سرعة الصوت (Hypersonic Glide Vehicles، HGV).

وتملك روسيا سلاحها الجديد HGV المسمى "Avangard"و صاروخ SS-26 (ISKANDER) ومشتقاته المحمولة جواً "KINSHAL"

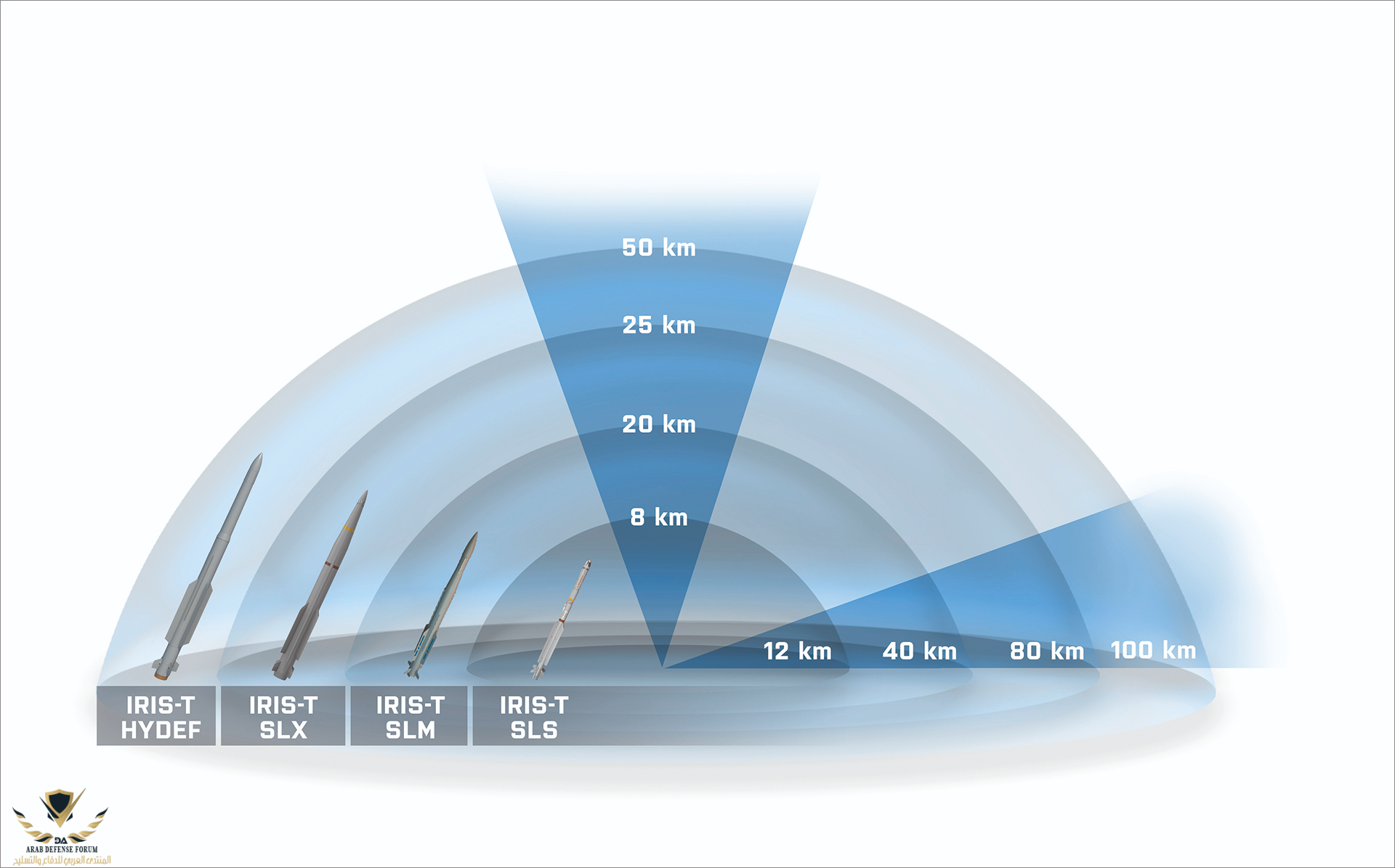

مشاهدة المرفق 604480

منظومة IRIS-T HYDEF تكمل منتجات IRIS-T وتوسع مجال النشاط في مجال الدفاع الجوي .


مشاهدة المرفق 604489
تصميم IRIS-T HYDEF ذو المرحلتين لمكافحة التهديدات التي تفوق سرعة الصوت.



كتطوير إضافي واستنادًا إلى نظام الدفاع الجوي الأرضي IRIS-T SLM ، والذي يتم استخدامه بالفعل بنجاح ، يتم بناء المعرفة الحالية ، خاصة في مجال أجهزة استشعار التحكم في النيران وتكنولوجيا توجيه الصواريخ ، وتكميلها بمكونات حديثة .
تم تحديد التقنيات والقدرات التي أثبتت أهميتها في مواجهة التهديدات التي تفوق سرعة الصوت بشكل فعال. وهذا يشمل
القدرة على الاستطلاع المبكر والتتبع المستمر والفوري والدقيق للمسار للصواريخ وضمان المرونة لإصابة مباشرة ضد تهديدات HGVs.


يلزم وجود أجهزة استشعار إضافية للاستطلاع والتتبع من الفضاء لمكافحة التهديدات التي تفوق سرعة الصوت بنجاح.نظرًا للمدى القصير لأجهزة الاستشعار الخاصة بالمنصة
مشاهدة المرفق 604482

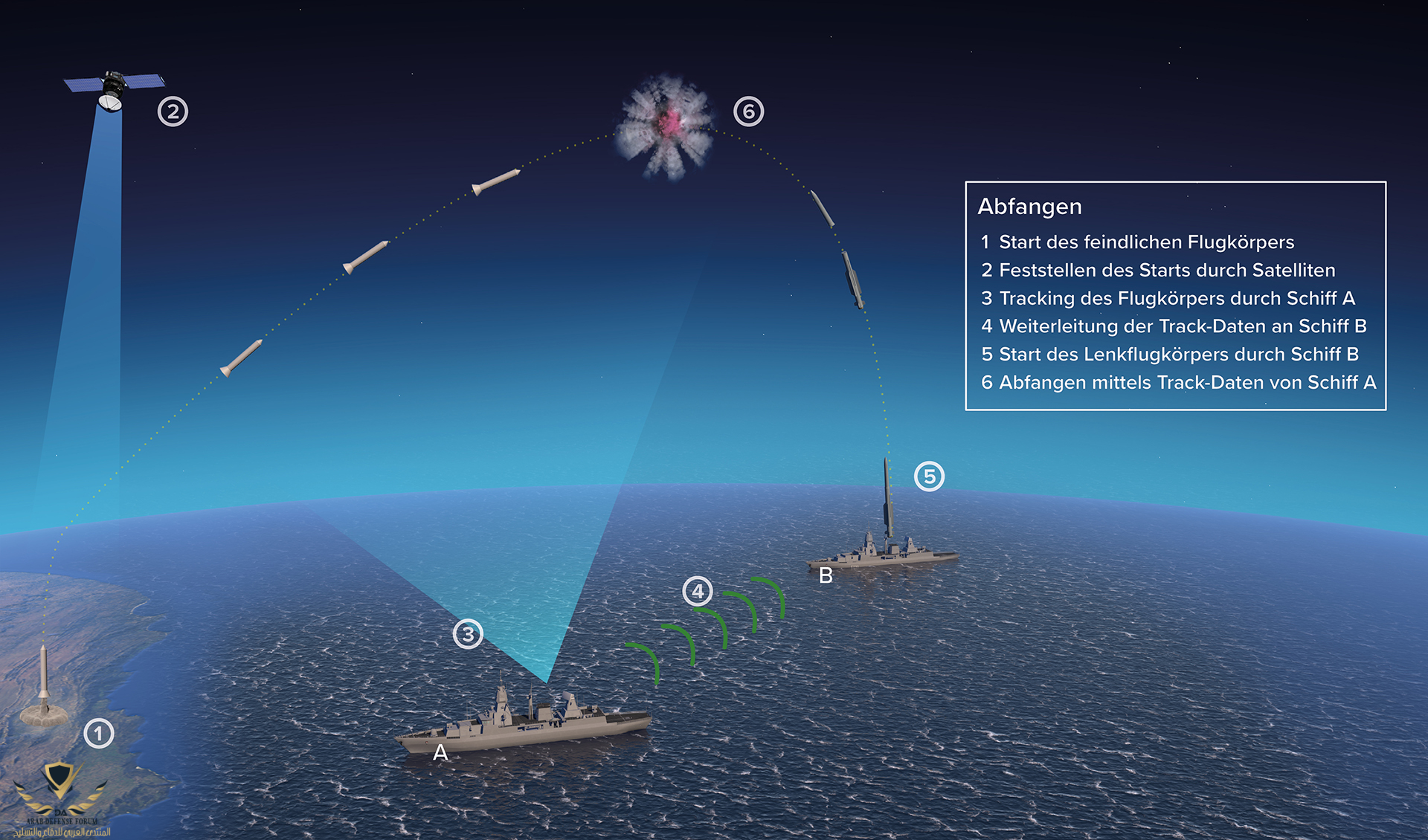

تسلسل الاشتباك-والتحكم عن بعد
1. إطلاق صاروخ المعادي.
2. كشف الإطلاق عن طريق الأقمار الصناعية.
3. الصاروخ الذي تعقبه السفينة المراقبة
4. بيانات المسار المرسلة إلى سفينة الاطلاق
5. الصاروخ الذي تم إطلاقه بواسطة السفينة الاطلاق
6. الاعتراض باستخدام بيانات المسار من السفينة المراقبة

رأس صاروخ موجه


يتم استخدام مزيج من تقنيات الرادار والباحث متعدد الأطياف بالأشعة تحت الحمراء لقنص الهدف.
مكون الباحث هو تطور جديد ، والذي تم تكييفه مع ظروف الغلاف الجوي الداخلي فوق ارتفاع الطيران البالغ 20 كم.


تتحسس منظومة في مرحلة الاقتراب (الصاروخ المعادي وأثناء الاعتراض وتستخدم عدة نبضات دفع ممكنة لموازاه مناورات المراوغةمن الهدف المعادي .



مشاهدة المرفق 604487

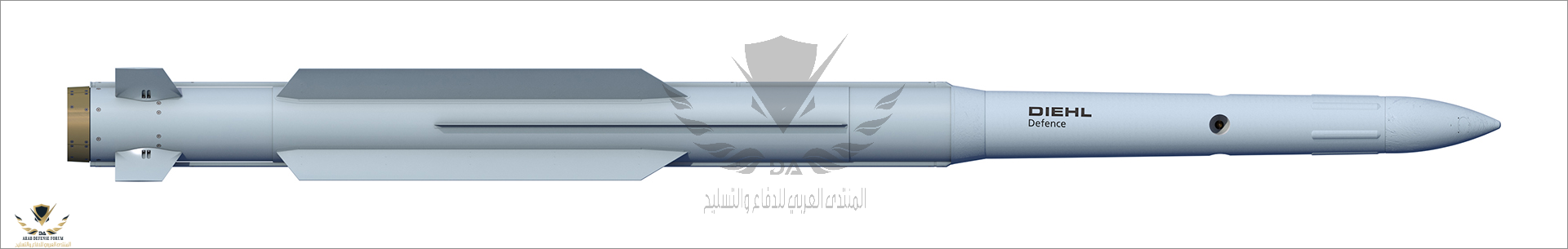

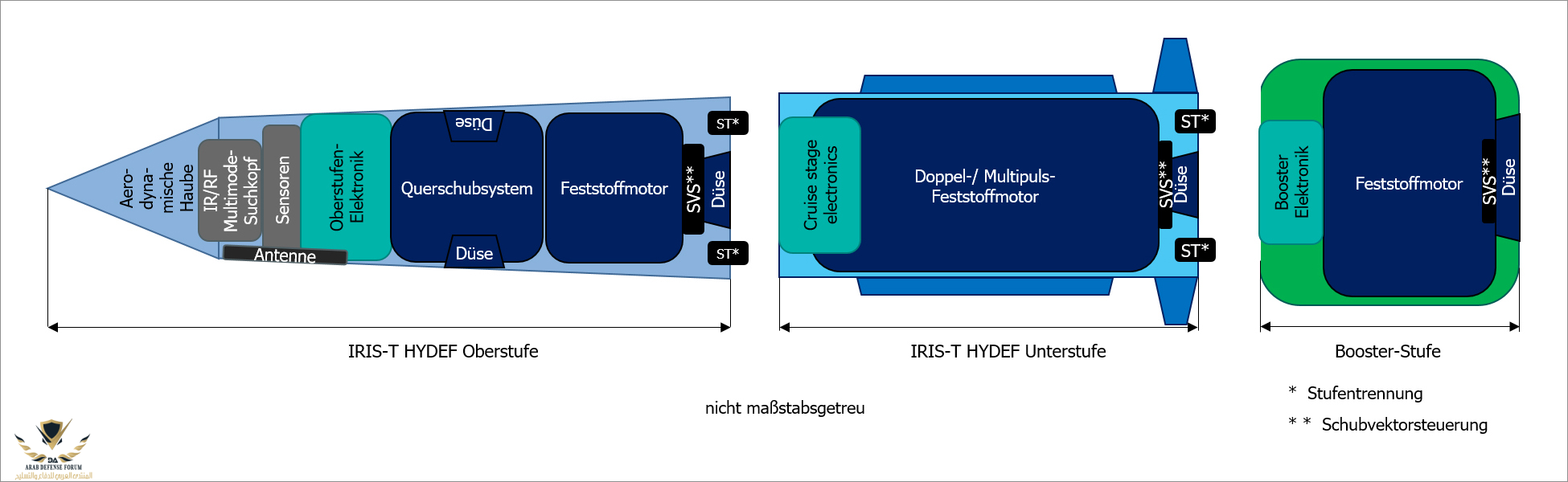

مكونات صاروخ IRIS-T HYDEF






سيتم تطوير مفهوم صاروخ IRIS-T HYDEF بشكل أكبر مع الشركاء الأوروبيين كجزء من مشروع ​

HYDIS2 من أجل بناء دفاع أوروبي ضد التهديدات التي تفوق سرعة الصوت في الاتحاد المشترك​

مشاهدة المرفق 604488

​

Saudi silent ​

​

​

- الله يعطيك ألف عافية

- نلاحظ ان IRIS-T HYDEF لن يستفيد من كامل خصائصه وقدراته
سوى من يعمل بمبدء التكامل ( الدول التي توحد وتربط شبكتها الدفاعية )
​

كشف الإطلاق عن طريق الأقمار الصناعية - الصاروخ الذي تعقبه السفينة المراقبة - بيانات المسار المرسلة إلى سفينة الاطلاق
الصاروخ الذي تم إطلاقه بواسطة السفينة الاطلاق - الاعتراض باستخدام بيانات المسار من السفينة المراقبة

- كذلك اتوقع ان يكون سعره مرتفع كثيراً لنظرا لما يحتويه من تقنيات متقدمة​



[الجراح]

- الله يعطيك ألف عافية

- نلاحظ ان IRIS-T HYDEF لن يستفيد من كامل خصائصه وقدراته
سوى من يعمل بمبدء التكامل ( الدول التي توحد وتربط شبكتها الدفاعية )



- كذلك اتوقع ان يكون سعره مرتفع كثيراً لنظرا لما يحتويه من تقنيات متقدمة​

احسنت

يعيبه IRIS-T HYDEF المدى القصير لأجهزة الاستشعار الخاصة بالمنصة الاطلاق

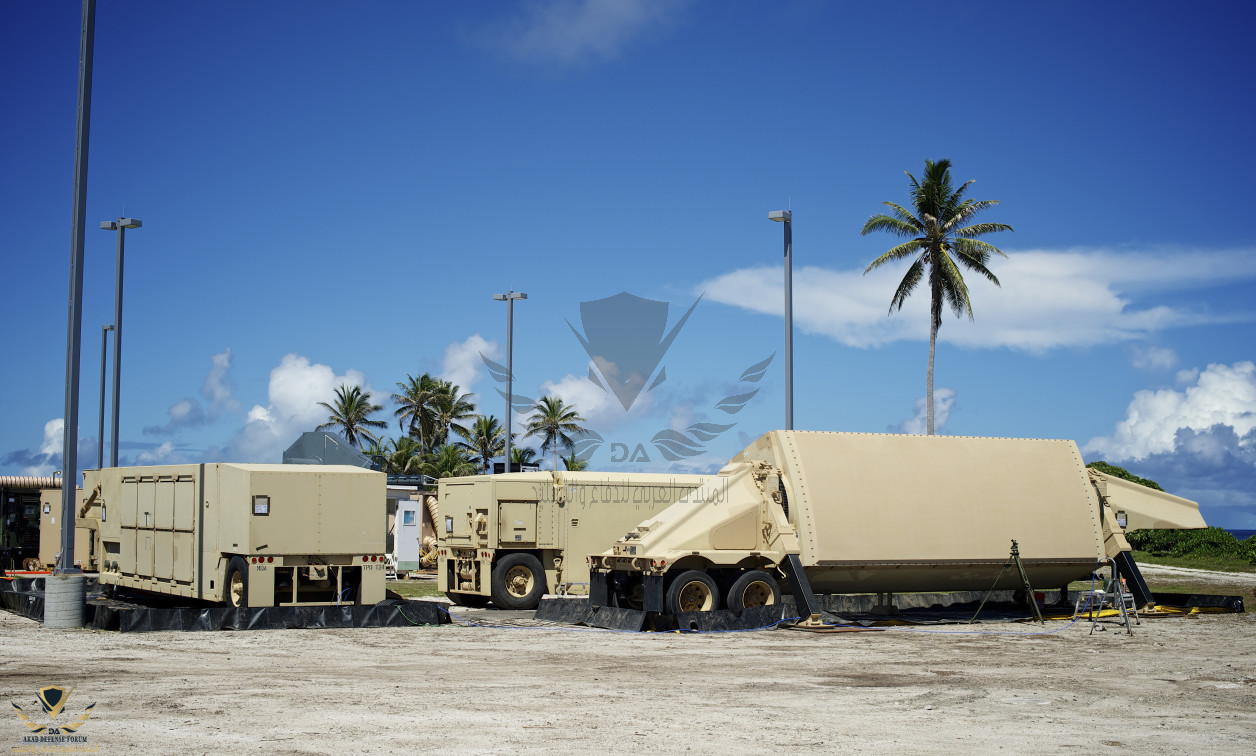

لكن الدول التى تملك رادارات مثل AN/TPY2 يمكنها دمجه



[الجراح]

كاشف الأشعة تحت الحمراء.



[الجراح]

لغز التوجيه بالليزر لـ IRIS-T SLM



[kynoch]

سلوفينيا تتطلع لشراء أنظمة دفاع جوي من ألمانيا​

https://defence-blog.com/slovenia-looks-to-buy-air-defense-systems-from-germany/



[الجراح]

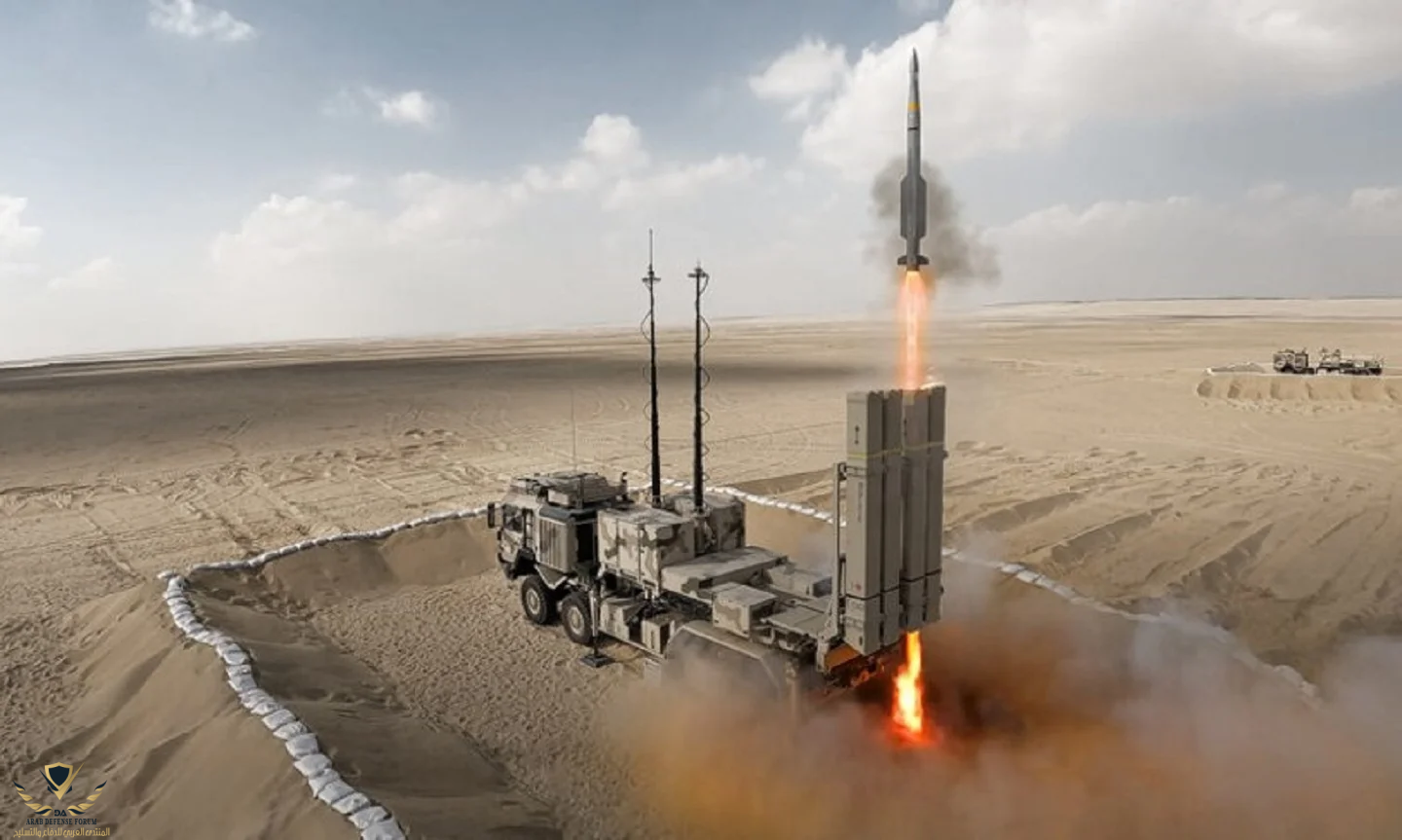

إذا اكتشف الرادار العامل بزاوية 360 درجة صاروخًا معاديًا ، يتم إطلاق صاروخ عموديًا من حاوية المنصة

باستخدام نظام تحديد المواقع العالمي (GPS) والملاحة بالقصور الذاتي ، يطير الصاروخ نحو الهدف ، ولكن على طول الطريق يمكن تحديثه ببيانات عن موقع الهدف بواسطة الرادار.


يتولى باحث الأشعة تحت الحمراء للصاروخ أثناء الاقتراب النهائي مثل عين الحرباء ، في زوايا واسعة ، بحثا عن الهدف لالتقطه قدره المعالجة الذكية للصور قادرة على التمييز بين مصدر حرارة الهدف وشراك الأشعة تحت الحمراء. كما ان الصاروخ محصنًا إلى حد كبير من إجراءات التشويش الإلكترونية.

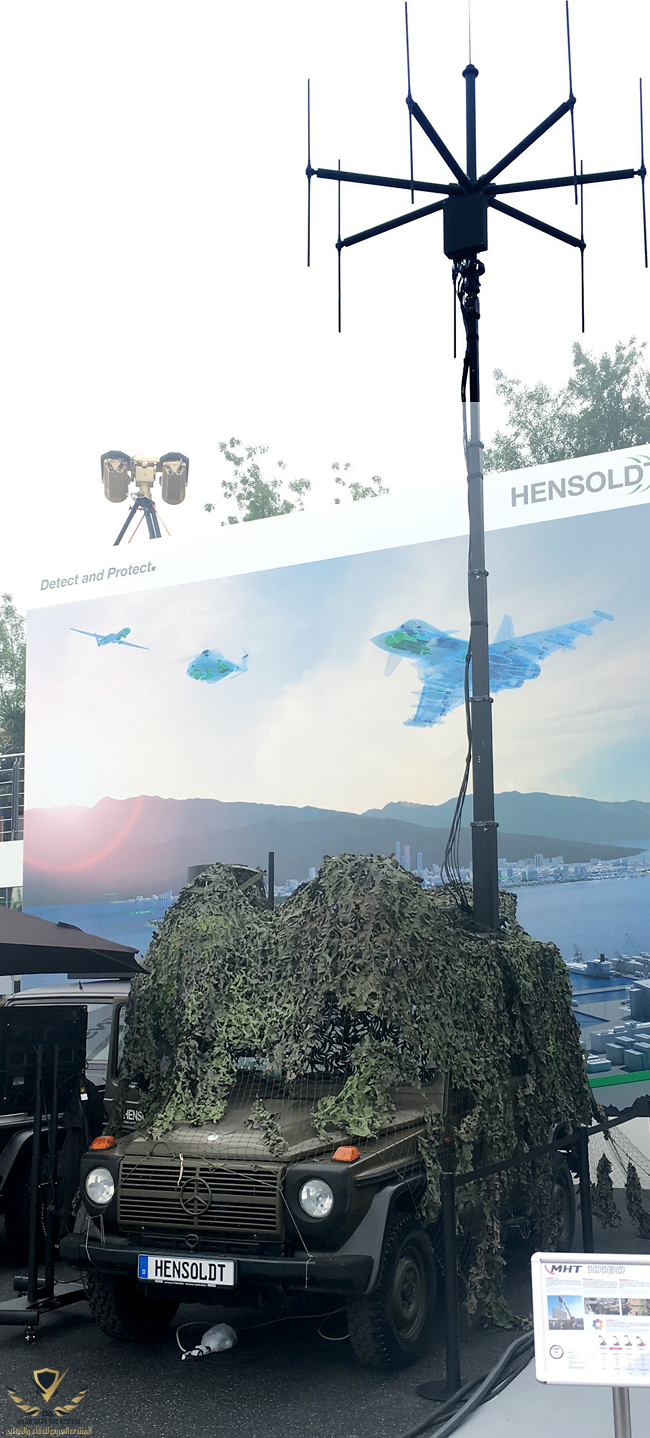

محطة الاستطلاع الإلكترونية TwInvis من Hensoldt.

يستخدم TwInvis انعكاس الإشعاع الموجود من أجهزة الإرسال على متن الطائرة ، ويستخدم ذلك لتحديد مسارات الرحلة للهدف وتغذية منظومة ادارة النيران في البطارية



[الجراح]

مشاهدة المرفق 604970


باستخدام نظام تحديد المواقع العالمي (GPS) والملاحة بالقصور الذاتي

لماذا لايتم استغلال نقطة ضعفة ؟

مشاهدة المرفق 603698

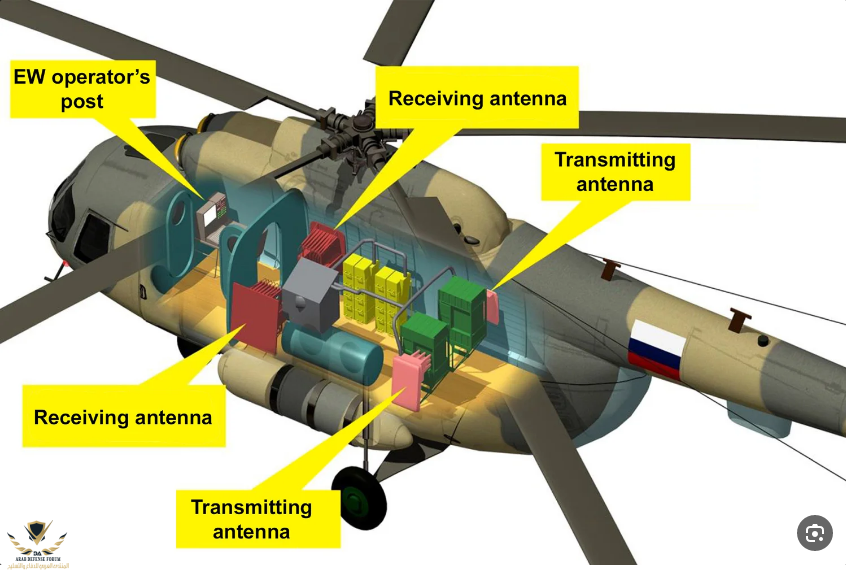

يمكن أن يعمل نظام Rychag-AV تلقائيًا بالكامل ، دون الحاجة إلى مشاركة المشغل
وفقًا لبرنامج محدد مسبقًا. في الوضع شبه التلقائي ، يختار المشغل طرق التشويش
بينما في الوضع اليدوي يقوم المشغل أيضًا بتقييم الوضع الكهرومغناطيسي
الكلي وتحديد الأهداف المراد تشويشها.
-
Mi-8MTPR-1 هي أحدث مروحية روسية من طراز EW وهي الوحيدة حاليًا في الإنتاج.
ربما يكون أيضًا النموذج الوحيد في الخدمة الفعلية مع الجيش الروسي.
-​



[الجراح]

مشاهدة المرفق 604970
باستخدام نظام تحديد المواقع العالمي (GPS) والملاحة بالقصور الذاتي ،

لو امكن دمج نظم غاليليو او نظام اخر



[Saudi silent]

باستخدام نظام تحديد المواقع العالمي (GPS) والملاحة بالقصور الذاتي ، يطير الصاروخ نحو الهدف​

- لنتعمق اكثر في هذا الموضوع ونسأل الأخ @هيرون بخصوص الـ GPS ان كان يستطيع ان يفيدنا

- يطير الصاروخ IRIS-T SLM نحو الهدف ، مسترشدا بنظام تحديد المواقع العالمي (GPS)
والملاحة بالقصور الذاتي ، ولكن على طول الطريق يمكن تحديثه ببيانات عن موقع الهدف بواسطة الرادار.

- الغريب ان (GPS) نظام امريكي والدقة الفنية تمنح حسب الحليف الدول الغربية درجة اولى
والبقية من الدول تخف دقة النظام حسب الحليف يعني نجاحات الصاروخ في اوكرانيا
في الاعتراض بسبب الضخ بالمعلومات للاوكران

- طيب في حالة مصر هل دقة (GPS) كنظام امريكي للصاروخ IRIS-T-SLM
مساوية للحلفاء الغربيين ؟

موضوع يستحق النقاش
​



[Saudi silent]

​

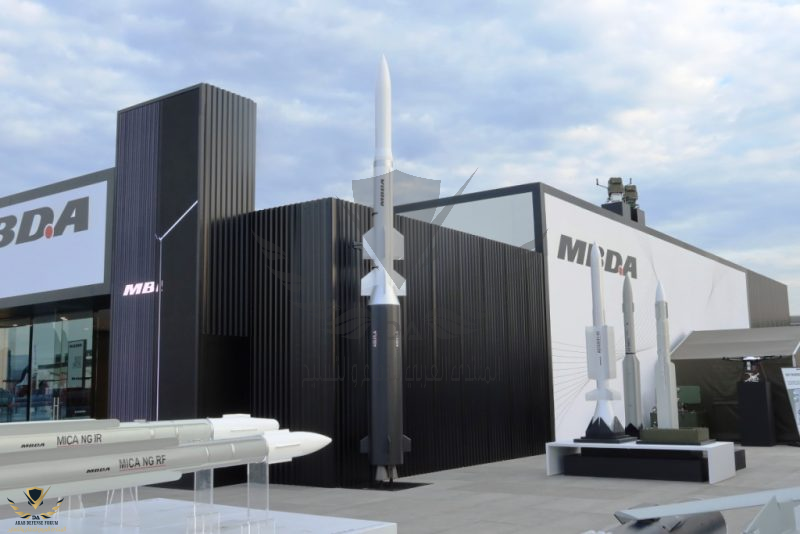

من فئة الميكا الأرضي
لكن هذا مجمع من كل حته .​

حتى محاولات تسويق المنظومة للإمارات فشلت.​

The three companies are aiming for the Falcon to replace the UAE’s aging Hawk air defense systems--and potentially those of other countries as well​

​

النظام غالبية مكوناته اجنبية من ضمنها مكونات شركة لوكهيد مارتن الأمريكية

ايضآ يُعرض بشكل رسمي بعدة رادارت سواء السويدي Giraffe او الأسترالي CEAFAR

الأجزاء المانية الصنع هي وحدة الإطلاق تتوفر رادارت المانية Tmrl-3D او Trml-4D

حسب طلب العميل​

رغم تكوين الألمان تحالف من 3 شركات ومحاولتهم لسنوات
تسويق منظومتهم IRIS-T تحت أسم " الصقر " للأمارات العربية المتحدة
لم تلتفت الأمارات لهذي المحاولات !

Meet the Falcon, a new short-range air defense system

Saab, Lockheed Martin, and Diehl Defence have teamed up to offer a new short-range air defense system.

www.defensenews.com

وأتجهت مباشرة للكوريين , ان دل فيدل على قوة وبعد نظر القيادة الأماراتية
وحريتها في الأختيار ووفرة البدائل العديدة لأقتناء أفضل المعدات
والله أمر مفرح جدا .. ومبروك ​

الأمارات اتجهت لكوريا بهذا الخصوص " استبدال الهوك "
, محاولة المانيا لتشكيل تحالف وتسويق منظومة IRIS-T
بأسم " الصقر " كنوع من التسويق لم ينجح , لأسباب عديدة
اهمها انها لا تلبي رغبة الأمارات والمخاطر المحيطة بها
يوجد خيارات أفضل كما قلنا , " كوريا " وبشكل مستقل
-
الألماني تشترك فيه عدة دول وألعنهم هي السويد
وهذي نقطة سلبية " في أغلب الأحيان "
-



منطقياَ لن تأتي الأمارات بعد كل هذي السنوات
لتكرر الموال ووجع الراس مع دول عـنيـدة
وتعيد التفاوض والنقاشات مرة اخرى
-


-

@uae special forces
وش رأيك في هذا الخبر يا شيخنا​
