مدرعة المارد 8*8 الأردنية

Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan

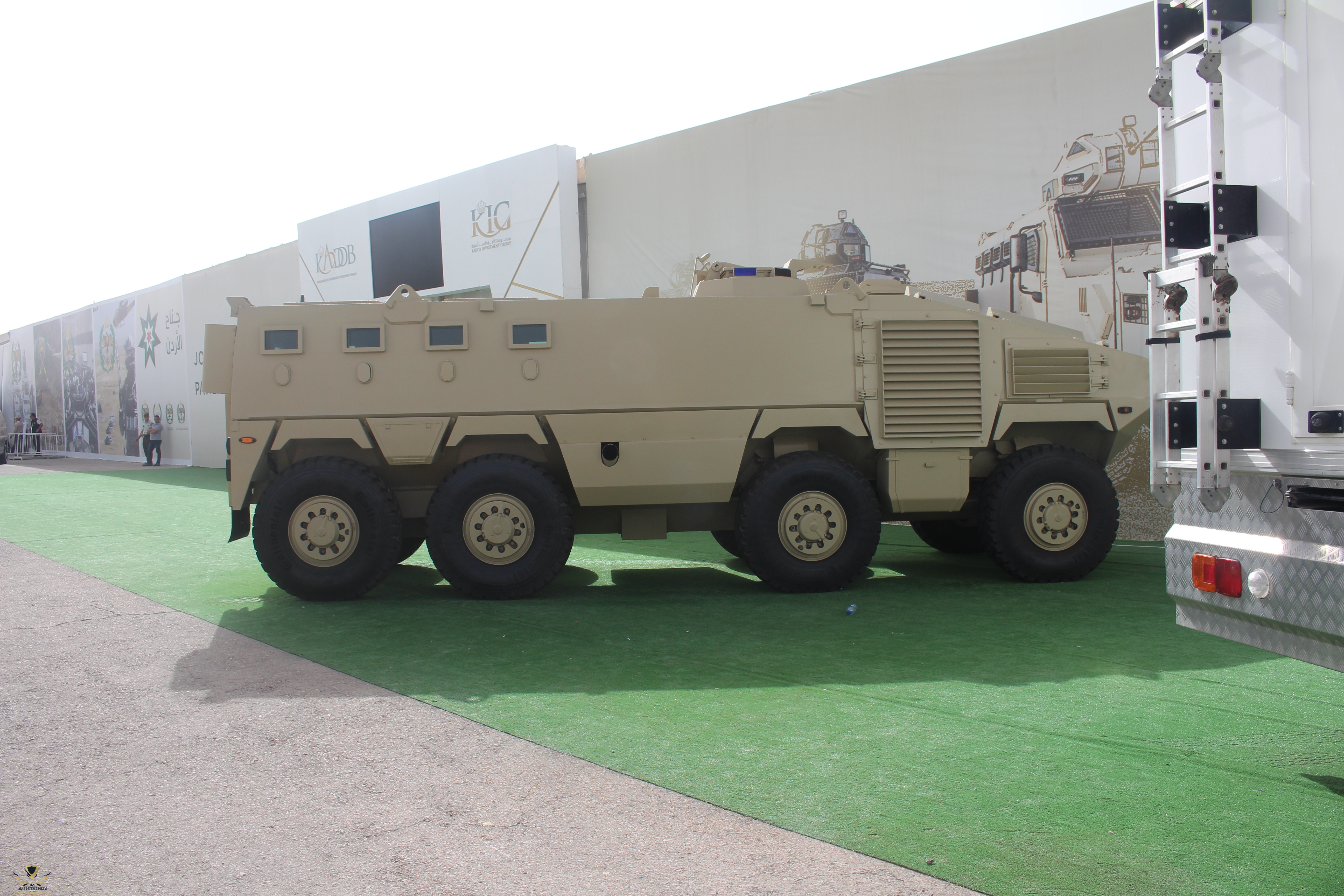

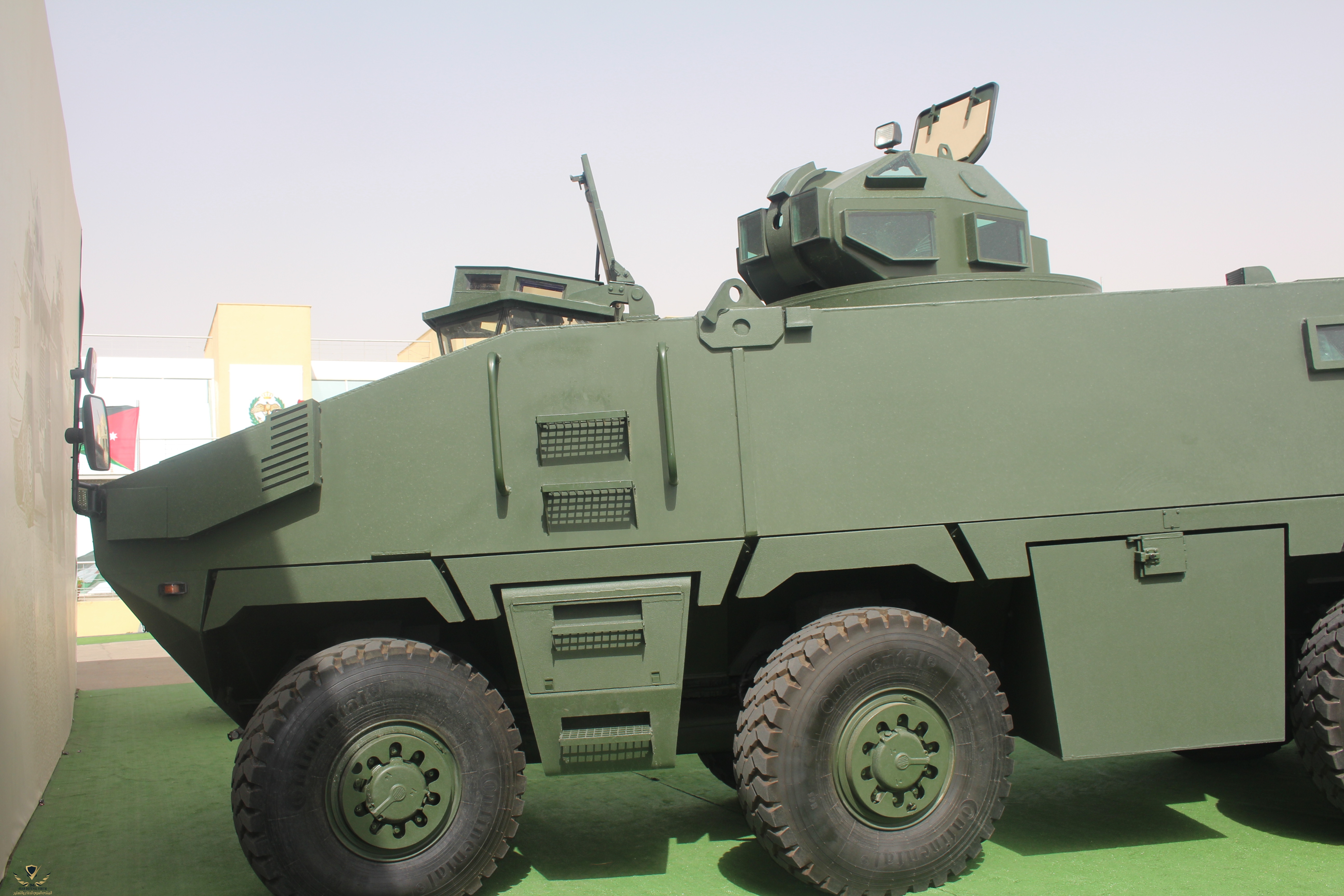

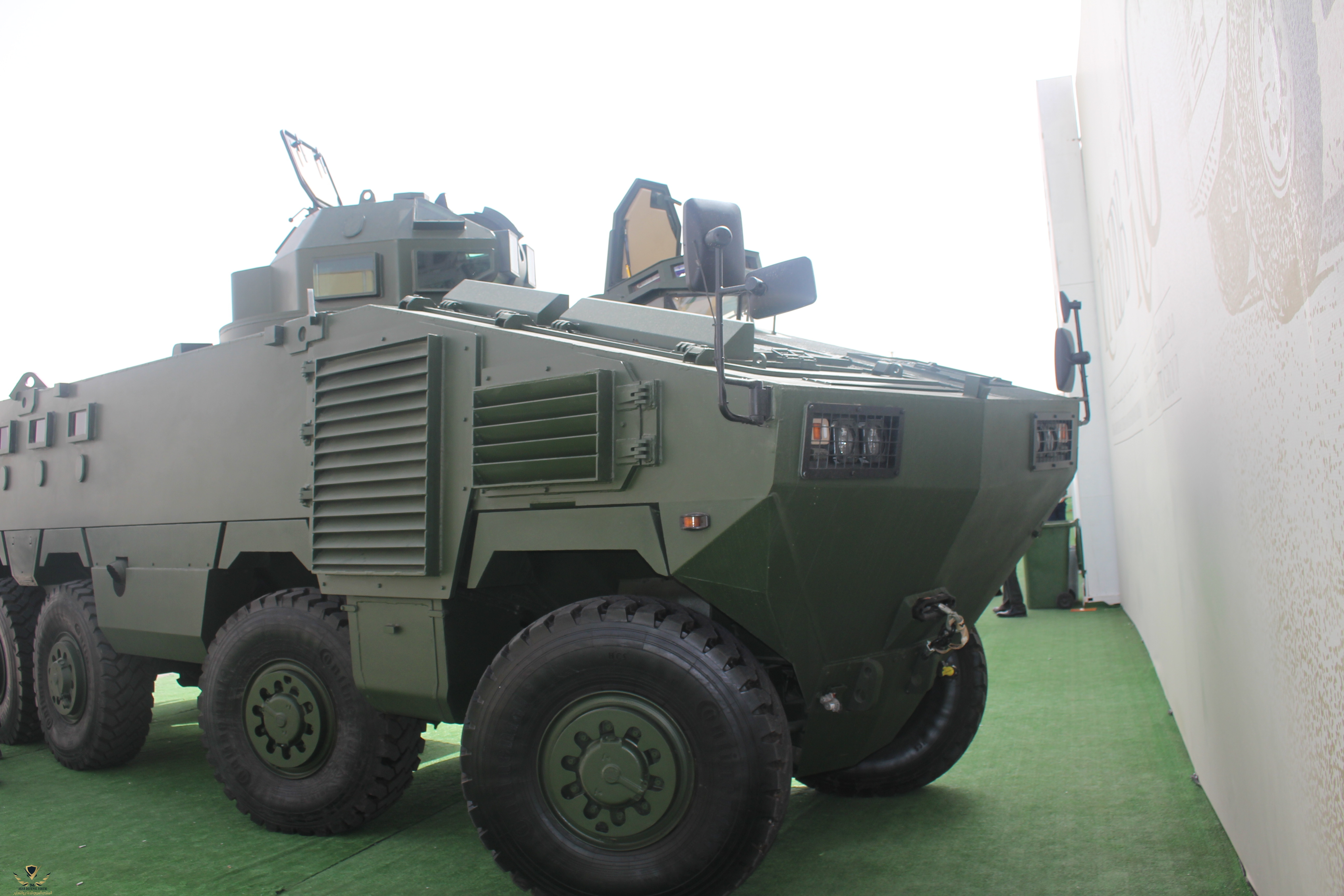

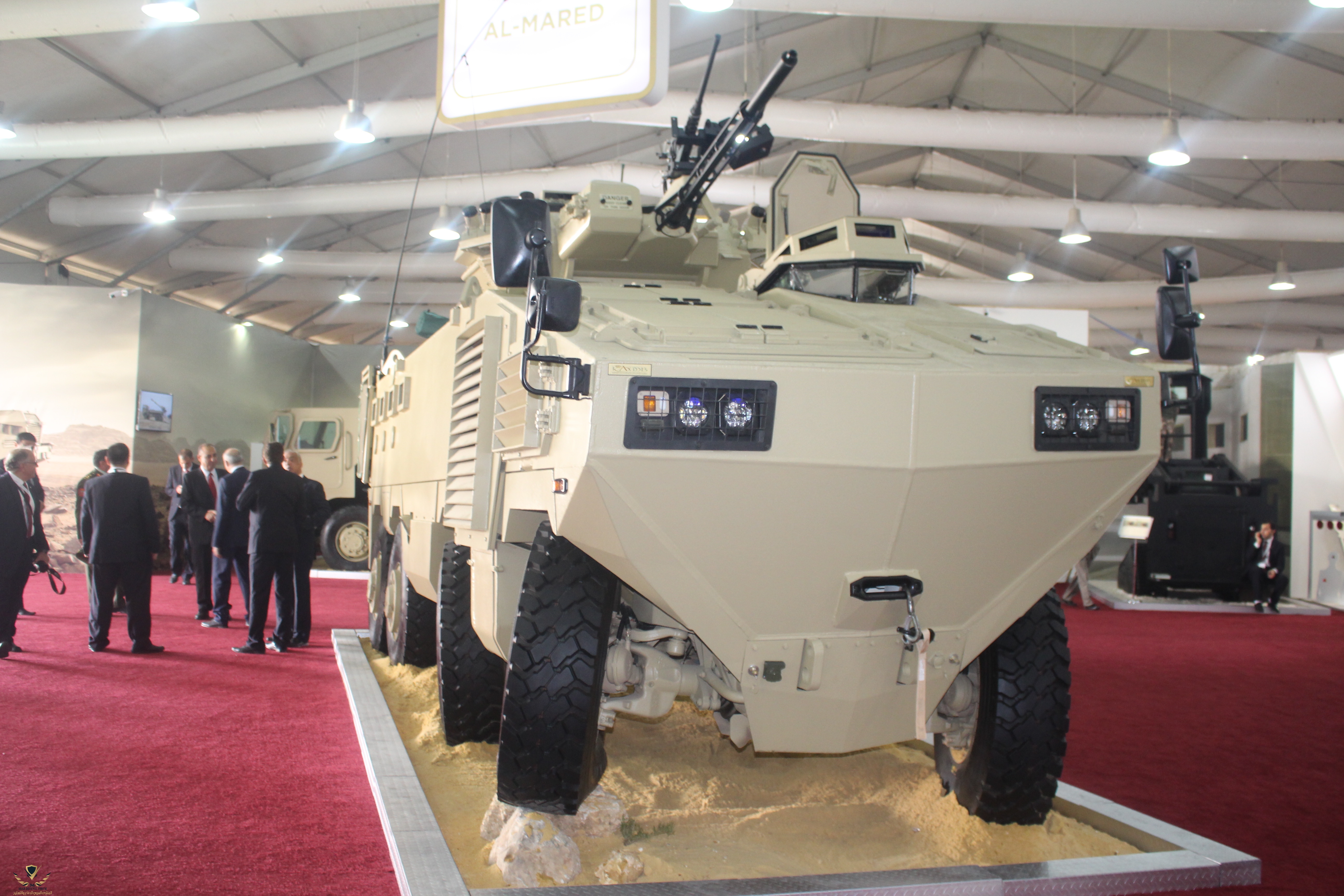

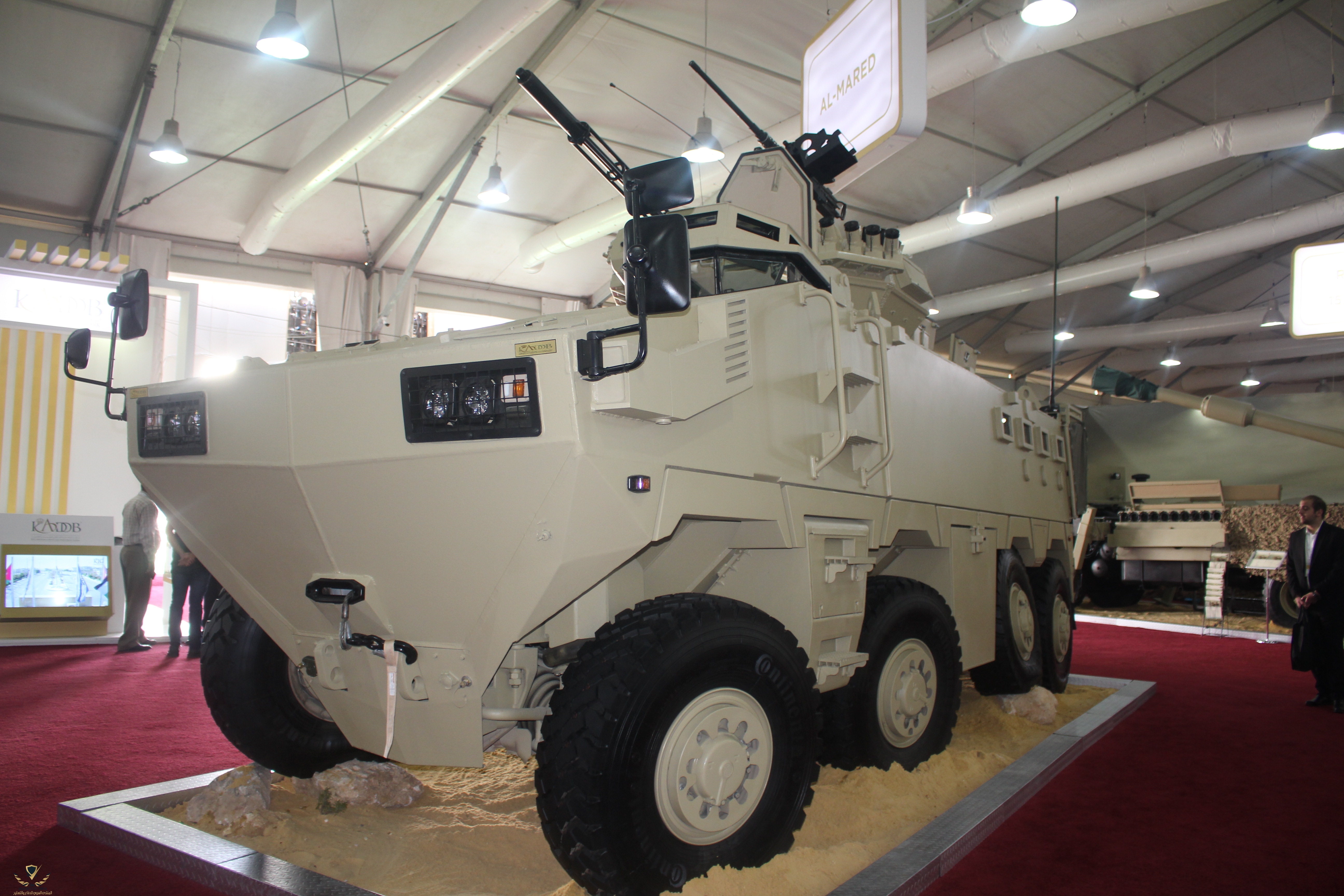

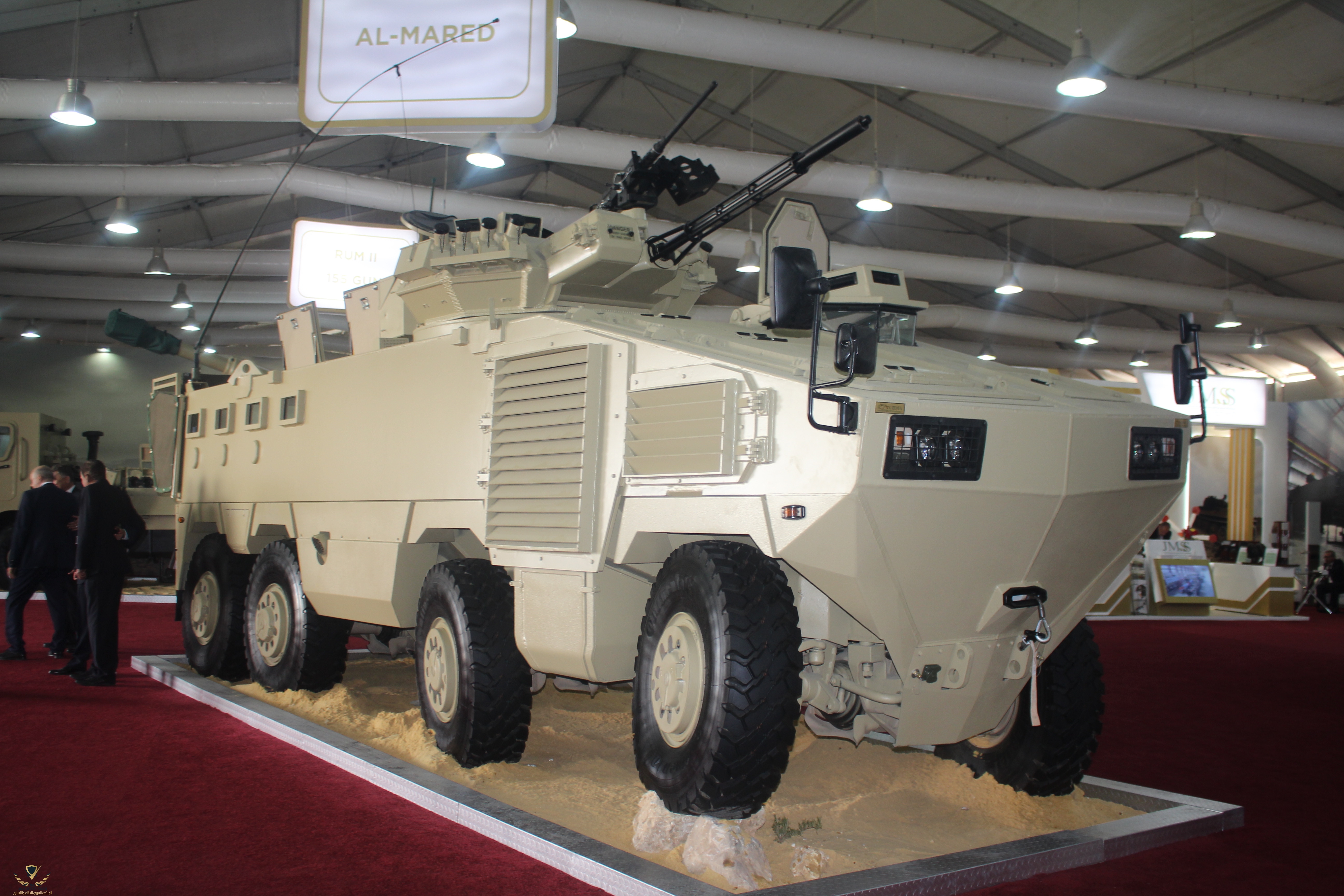

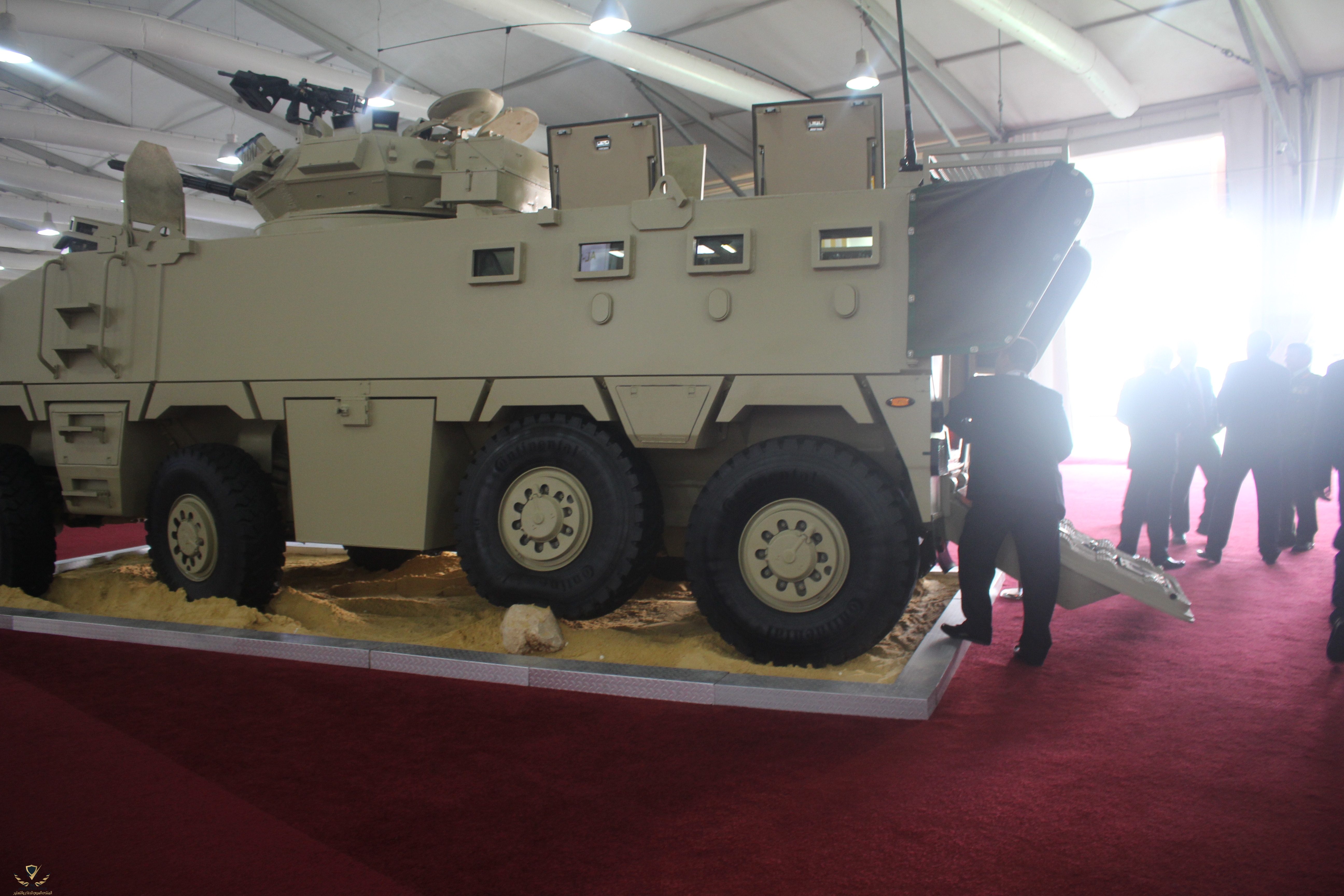

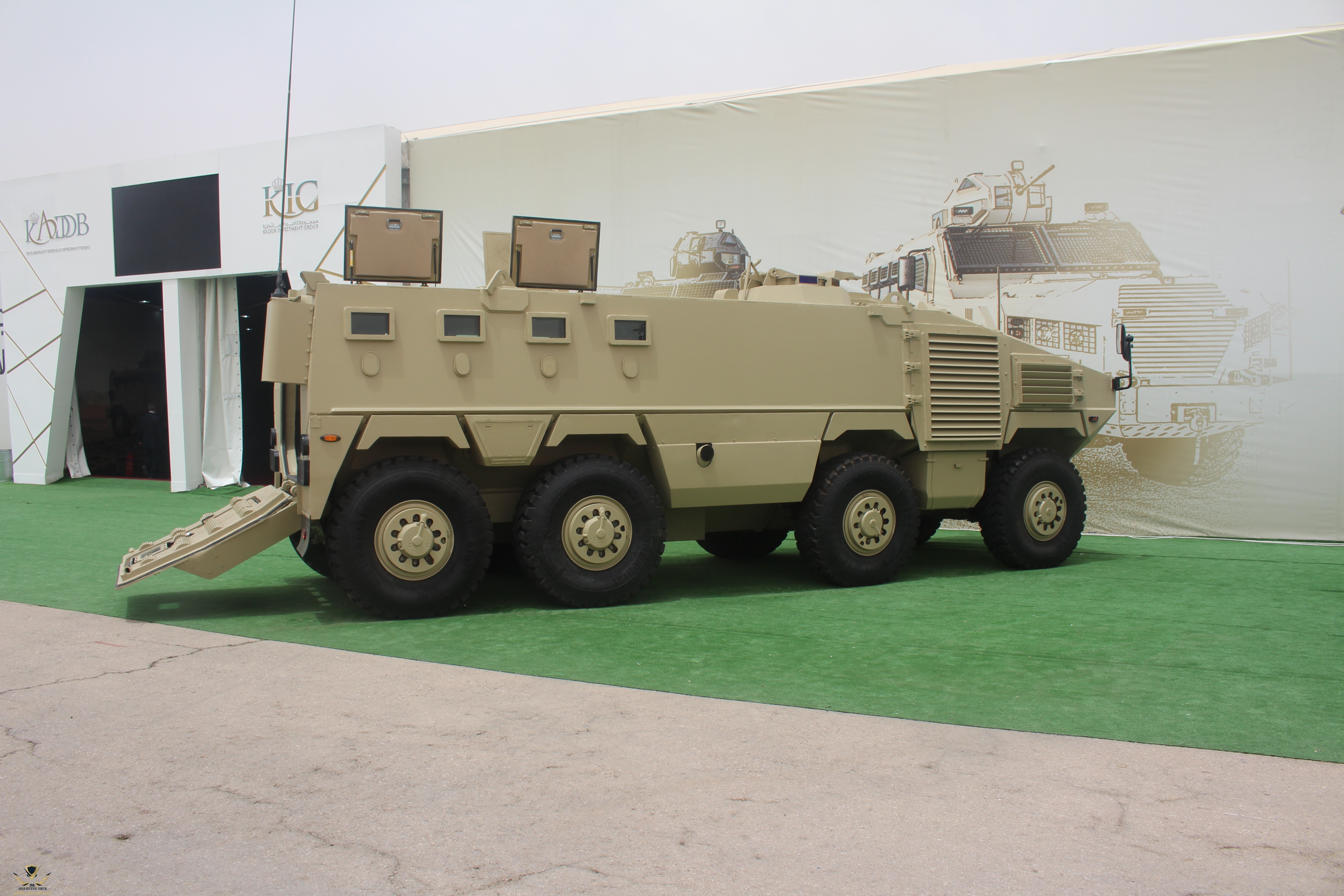

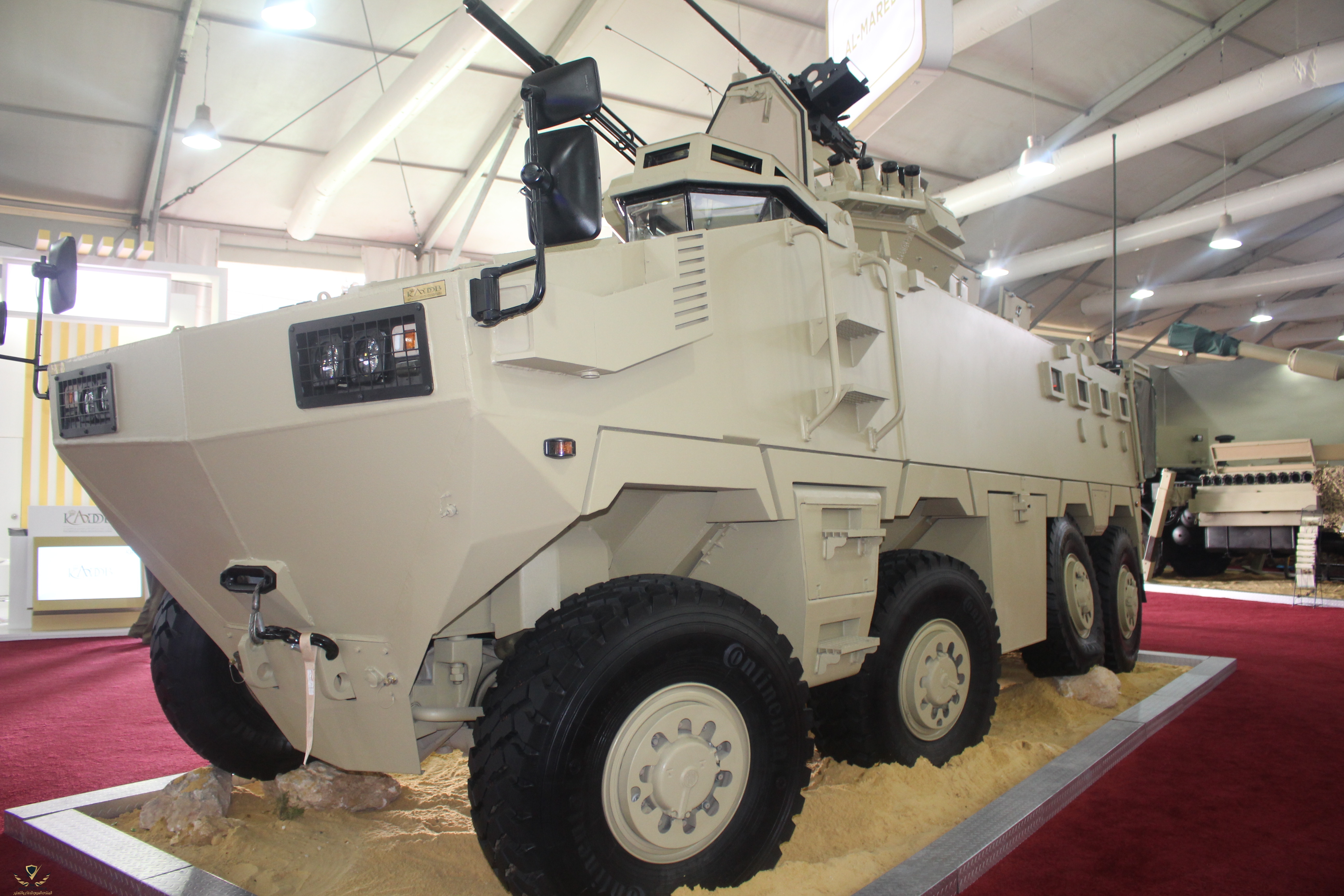

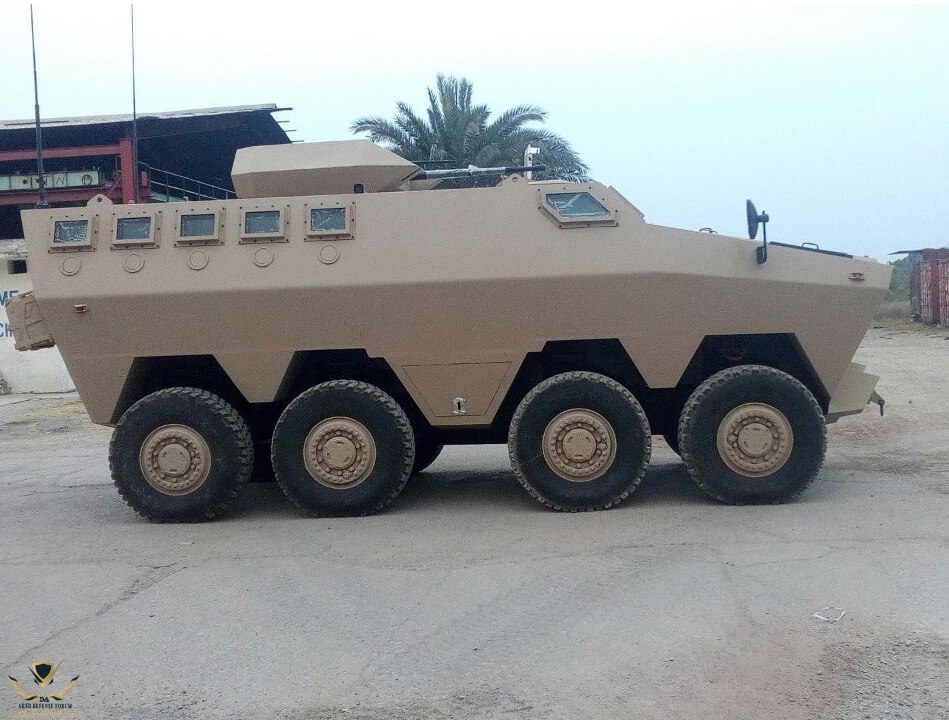

مدرعة المارد 8*8




تم تصميم وتطوير الية المارد ثمانية الدفع المدرعة لتواكب احدث المتطلبات الدفاعية والامنية لهذه الفئة من الاليات. تم حماية الالية بمستوى تدريع STANAG 4569 KE L3 مع امكانية تطويرها الى مستوى حماية STANAG L4، لاستخدامها كالية نقل لطاقم مكون من 10 افراد بكامل تجهيزاتهم او استخدامها كالية قتال مسلحة ببرج من عيار 30 ملم ، الالية مزودة بنظام استطلاع ومراقبة وانظمة اتصالات .



و تتوفر المدرعة بنسختين هما القتالية و ناقلة جنود :

#النسخة_القتالية : حيث يلاحظ تزويدها ببرمج دبابة SCIMITAR الخفيفة المطورة سابقا و تحمل مدفع رشاش 30 ملم و سلاح مدفع رشاش 12.7 ملم و قاذفات دخان مع إمكانية تزويد البرج بصواريخ المضادة للدروع ، و يتكون طاقم المدرعة من السائق و مشغل و رامي للبرج و 6 جنود بكامل عتادهم .



#النسخة_الناقلة_للجنود : حيث تم تزويد هذه النسخة بابراج قتالية مدرعة متنوعة ، و يتكون طاقمها من سائق و رامي للبرج المدرع و 8 جنود بكامل عتادهم .



المواصفات العامة

الافراد : 3 + 8 .
الابعاد (الطولxالعرضxالارتفاع) : 7460x2560x2770 ملم .
الوزن الاجمالي : 24000 كغم .
المحرك : ديزل 429 حصان .
ناقل الحركة : أوتوماتيكي 6 سرعات .
نظام التعليق : مستقل .
الفراغ الأرضي : 400 ملم .
السرعة القصوى 110 كلم/ساعة .
المدى الأقصى : 600 كلم .
زاوية الإنحدار : 60% .
زاوية الميلان الجانبية : 30% .
زاوية الإقتراب و المغادرة : 40ْ و 50ْ .


التسليح :

برج مغلق مزود برشاش ثنائي عيار 50 ملم .



برج يحتوي رشاش عيار 30 ملم (إختياري) و نظام التحكم بالسلاح عن بعد (إختياري) .

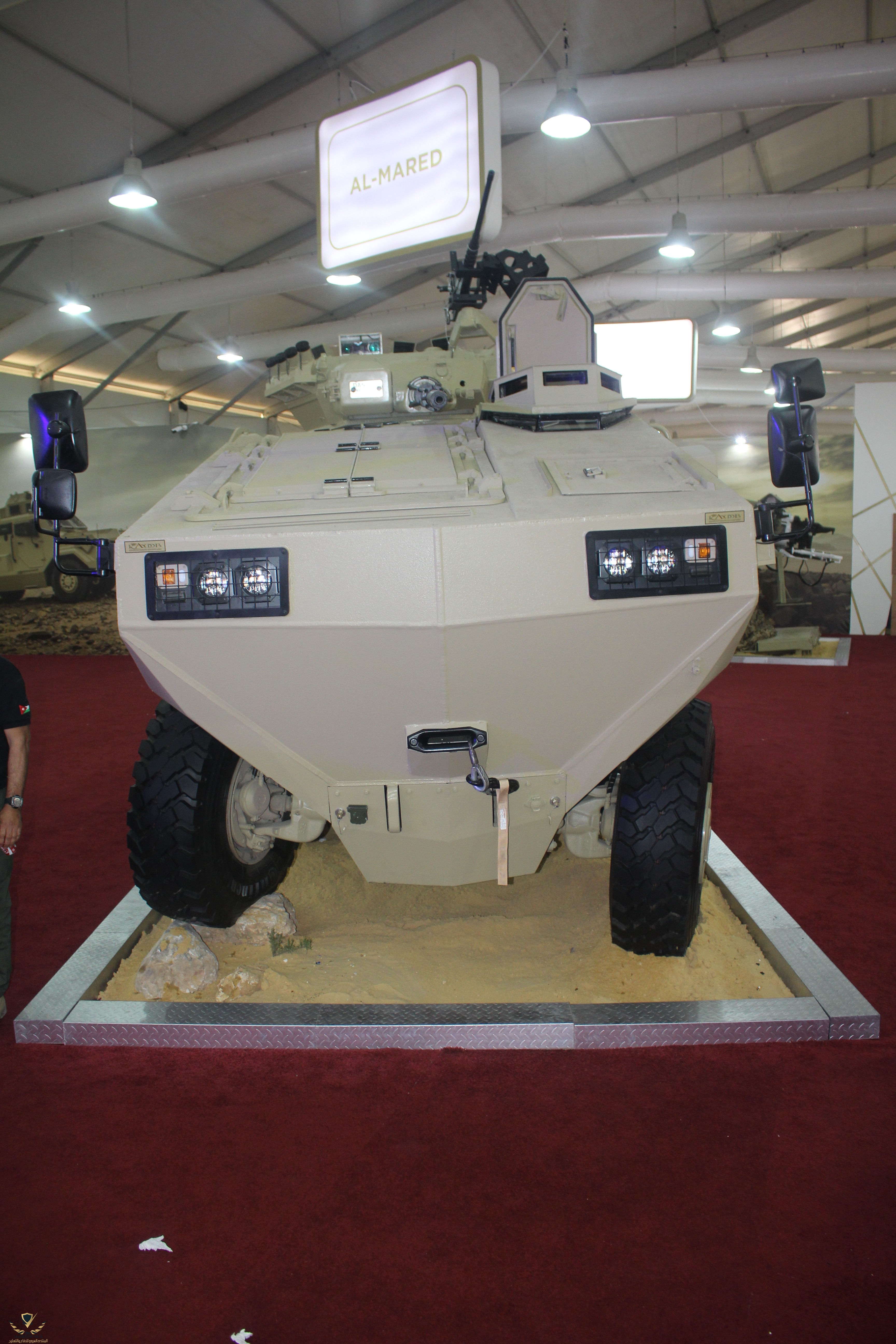

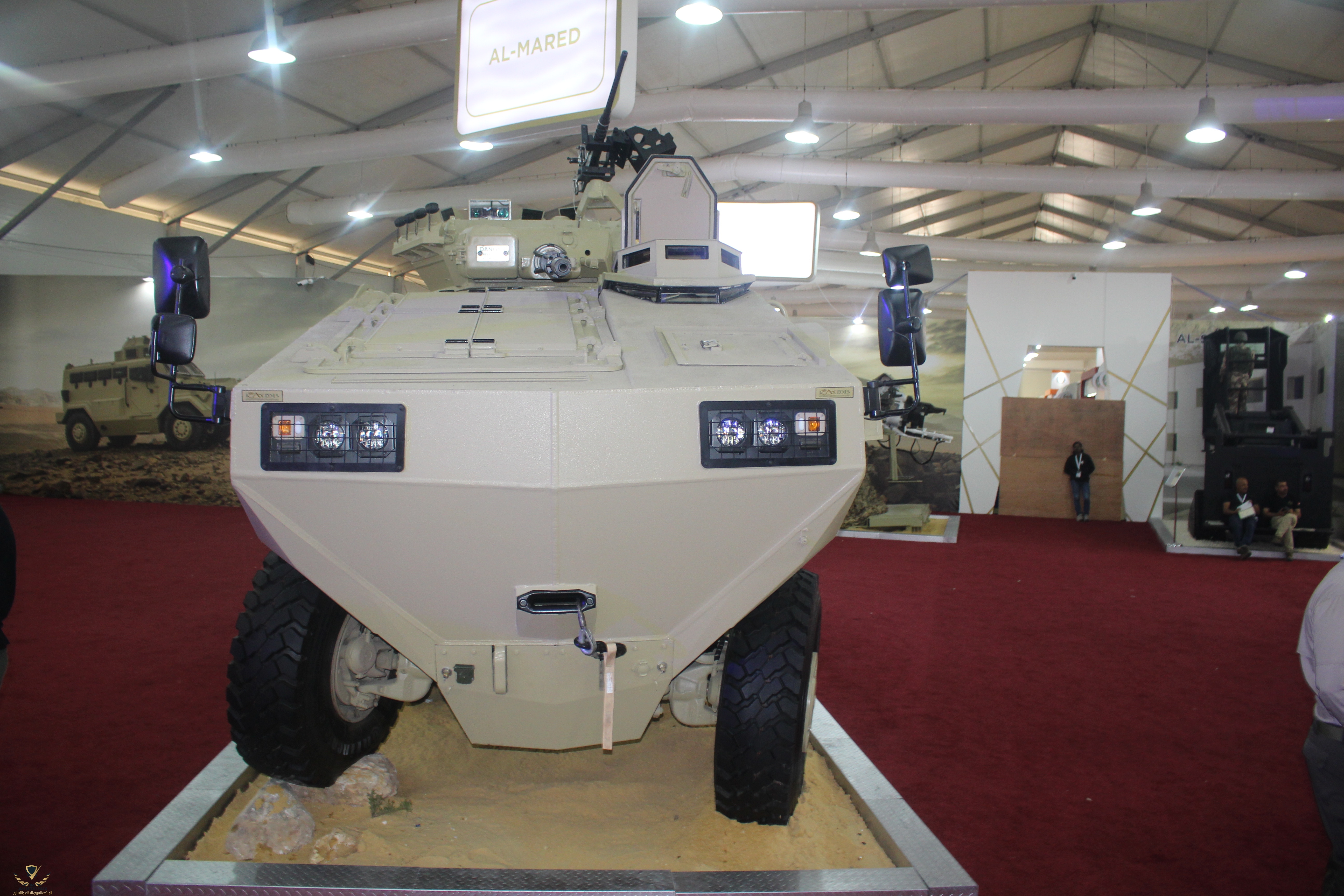

التصميم : تم تصميم المدرعة من الخارج على شكل حرف V و من الداخل على شكل اوميغا لحماية كبسولة الجنود و تشتيت القوة الانفجارية للالغام و العبوات .






ايضا صممت محاور العجلات لتتحرك اول محورين عجلات مع بعضهما البعض بحركة متعاكسة ،، و هو ما يفسد في تقليل القطر اللازم لالتفاف المدرعة حول نفسها

التعديل الأخير:

Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
يمكن ملاحظة ذلك بسهولة ;)
شو جاب طز لمرحبا :D ،، ارتفاع المدرعة مختلف ،، تصميم المدرعة مختلف ،، تصميم العجلات مختلف ،، تصميم حجرة السائق مختلف ،، الشصي و المحرك !!

لو حكمنا بالتشابه ،، فهي تشبه المومباي 8 الجنوب افريقية ..

:censored:


هيرون

فَاللَّهُ خَيْرٌ حَافِظًا
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
21 ديسمبر 2008
المشاركات
26,676
التفاعلات
124,551 600
الدولة
Saudi Arabia
Nashab @Nashab
البرج القتالي مانوعه ؟ يشبه برج مدرعة Scorpion ولكن بأضافات :unsure:
شكراً لك


Abou rashed

عضو
إنضم
29 يوليو 2016
المشاركات
315
التفاعلات
528
عز آلله انها منظر ومحضر شكلها ما شاء الله تقول صناعة غربية


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
Nashab @Nashab
البرج القتالي مانوعه ؟ يشبه برج مدرعة Scorpion ولكن بأضافات :unsure:
شكراً لك

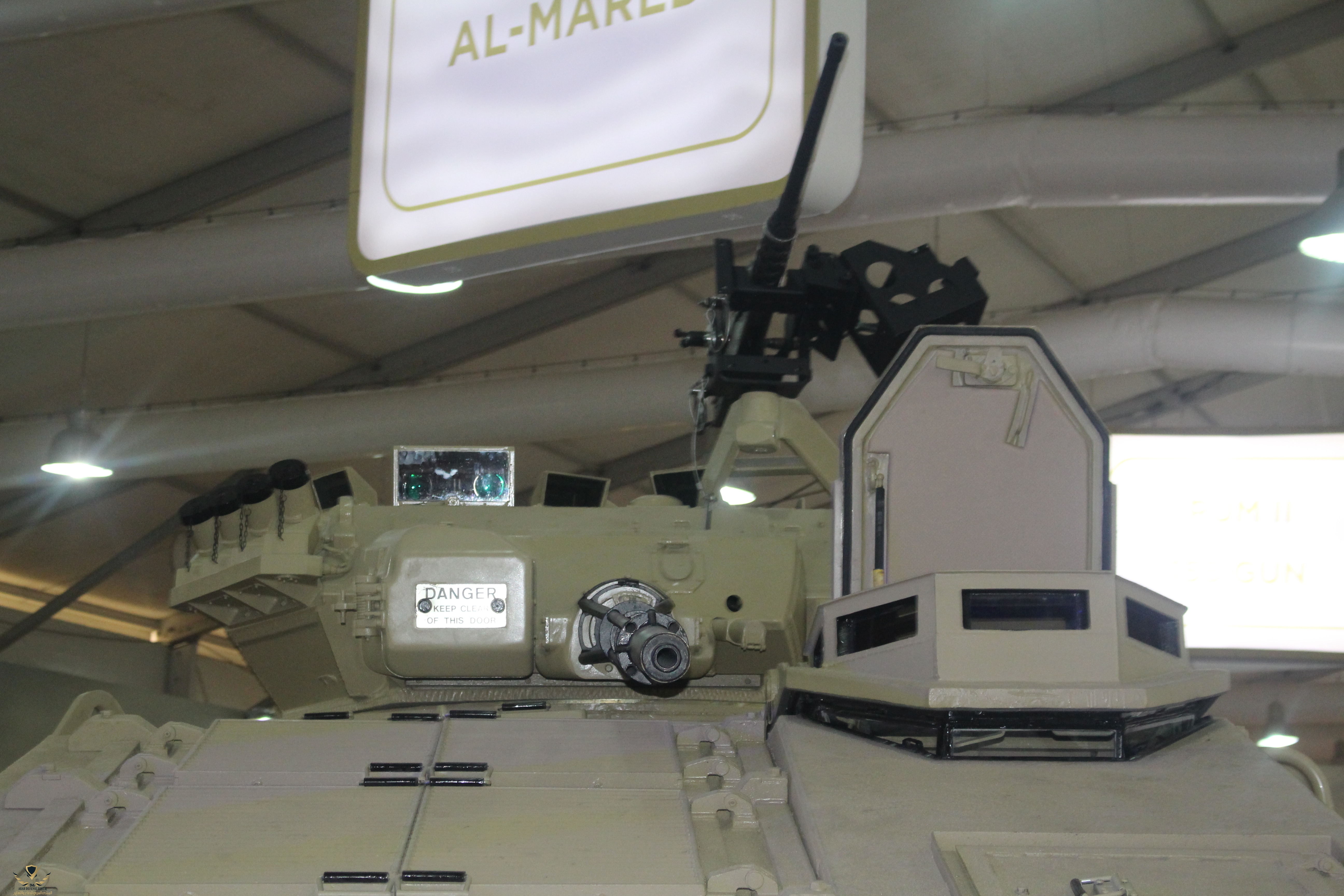

برج اخت السكوربيون ،، هو برج دبابة السكيميتار ،، اللي تم تطويرها في الاردن قبل عقد تقريبا .. يعني هذا البرج الذي طور سابقا .. مدفع 50 ملم و انظمة رؤية ،، يعمل عليه 2 حسب ما اتذكر


Reaper

عضو
إنضم
20 أغسطس 2016
المشاركات
1,280
التفاعلات
4,120 13
بالتوفيق للأردن في انتظار الانتاج بكمية اكبر . اعجبني اللون الأخضر


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
:ضحكه:

بالإضافة إلى إنتاج آلية الدفع الثماني، المارد التي تم بناؤها على هيكل تاترا وقد بدأ المركز إنتاج عدد منها. وحصدت آلية المارد إهتماما في كثير من الدول التي بدأت بطلبها
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/2019/05/%D9%82%D8%B1%D9%8A%D8%A8%D8%A7%D9%8B-%D9%85%D8%B1%D9%83%D8%B2-%D9%83%D8%A7%D8%AF%D8%A8%D9%8A-%D9%8A%D8%A8%D8%AF%D8%A3-%D8%A7%D9%84%D8%A5%D9%86%D8%AA%D8%A7%D8%AC-%D8%A7%D9%84%D9%83%D9%85%D9%8A-%D9%84/


dlibya2011

عضو جديد
إنضم
25 مايو 2019
المشاركات
12
التفاعلات
16
الدولة
Libya
شو جاب طز لمرحبا :D ،، ارتفاع المدرعة مختلف ،، تصميم المدرعة مختلف ،، تصميم العجلات مختلف ،، تصميم حجرة السائق مختلف ،، الشصي و المحرك !!

لو حكمنا بالتشابه ،، فهي تشبه المومباي 8 الجنوب افريقية ..

مشاهدة المرفق 118333:censored:

بقولك مدرعات الطز يا بوطز ما تم استعمالها للحين لعند ما يتم التدرب عليها بشكل فعلي اما مدرعات المرحبا اي والله يا مرحبا قوات الجيش التابعة لحكومة الوفاق الوطني المعترف بها دوليا رحبت بهذه المدرعات اليوم في معركة معسكر النقلية صباح 20 رمضان 2019 , و تم الدعس علي اول مدرعة بواسطة تويوتا هيلوكس تحمل رشاش دوشكا و مدفع 106 محمول علي سيارة تويوتا .

175301




و هذا فيديو يوضح المدرعة الاردنية المارد اثناء المشاركة ميليشيات خليفة حفتر في معركة جنوب طرابلس قبل و بعد تدميرها



طبعا اعلام حفتر يسوق علي انها مدرعة روسية لانهم يستحون ان يقولوا اردنية لانها ....................


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
بقولك مدرعات الطز يا بوطز ما تم استعمالها للحين لعند ما يتم التدرب عليها بشكل فعلي اما مدرعات المرحبا اي والله يا مرحبا قوات الجيش التابعة لحكومة الوفاق الوطني المعترف بها دوليا رحبت بهذه المدرعات اليوم في معركة معسكر النقلية صباح 20 رمضان 2019 , و تم الدعس علي اول مدرعة بواسطة تويوتا هيلوكس تحمل رشاش دوشكا و مدفع 106 محمول علي سيارة تويوتا .

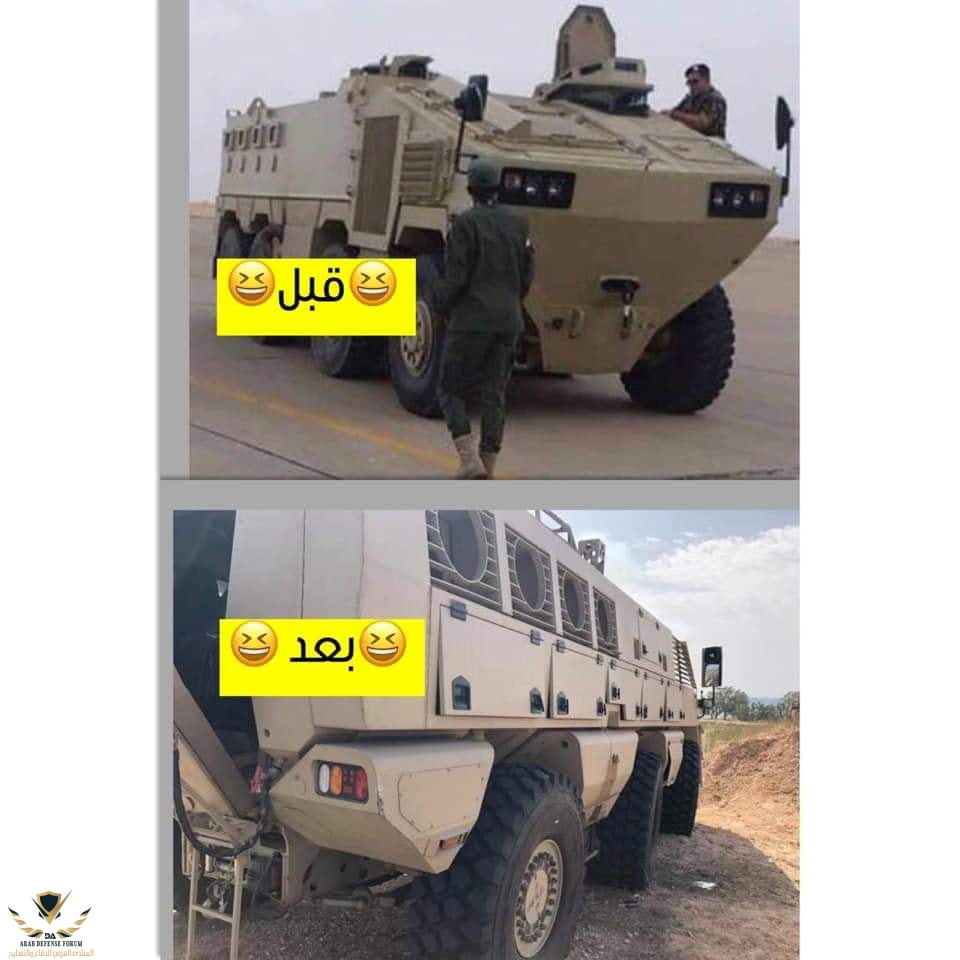

مشاهدة المرفق 175301



و هذا فيديو يوضح المدرعة الاردنية المارد اثناء المشاركة ميليشيات خليفة حفتر في معركة جنوب طرابلس قبل و بعد تدميرها



طبعا اعلام حفتر يسوق علي انها مدرعة روسية لانهم يستحون ان يقولوا اردنية لانها ....................
اولا يا محترم ، يا ريت تتكلم باحترام لاننا مش ضدكم

ثانيا مدرعة حمزة الباكستانية لم تصل للان لايدي حفتر ، و الصورة التي قاموت مليشيات حفتر بنشرها هي للمدرعة اثناء اختباراتها في باكستان ، و الصور تعود لل 2014 ، يعني جايبين صور من الانترنت و يدعون انها عندهم ههههههه

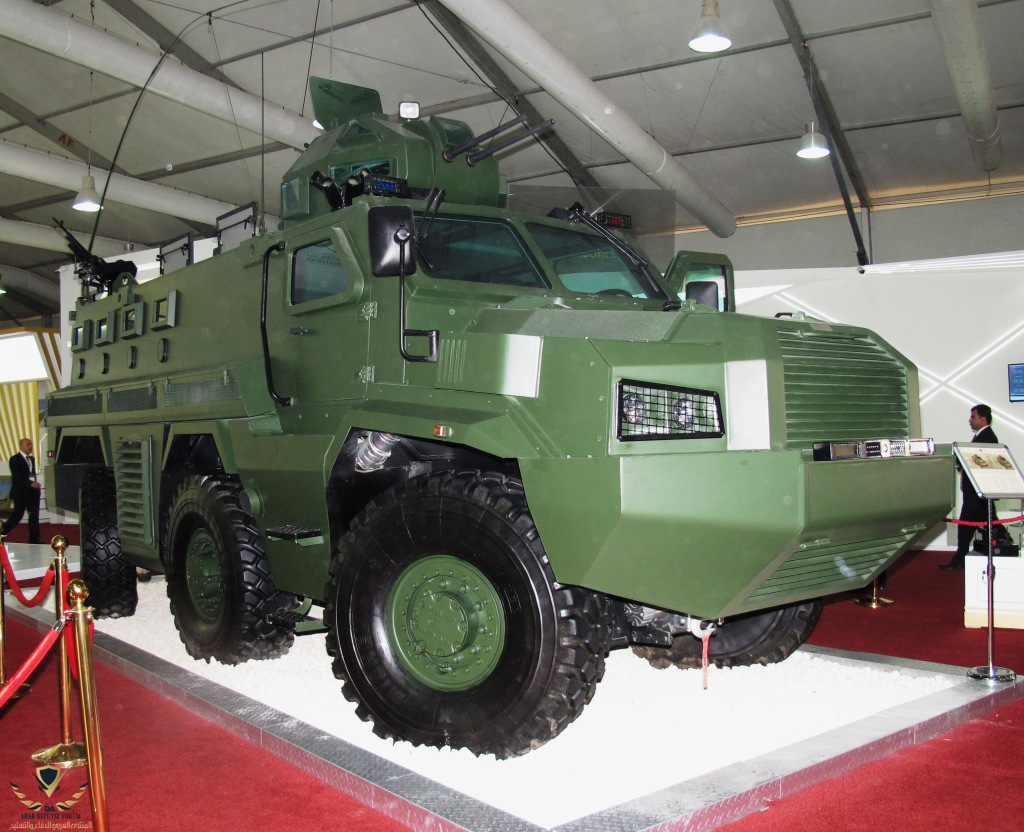

ثالثا الصورة و الفيديو هو للمومباي 6*6 عجلات الافريقية الاصل و هي تصنع في الاردن ، بينما المارد هي 8*8 عجلات و ليست 6*6 ، يعني ليست نفسها

اما الفيديو ، فالفيديو الاول هو للمارد 8*8 عجلات ، اما المقطع الثاني فهو للمومباي 6*6 عجلات ، ركز بينهم

هناك موضوع موحد للمارد و المومباي في ليبيا



dlibya2011

عضو جديد
إنضم
25 مايو 2019
المشاركات
12
التفاعلات
16
الدولة
Libya
اولا يا محترم ، يا ريت تتكلم باحترام لاننا مش ضدكم

ثانيا مدرعة حمزة الباكستانية لم تصل للان لايدي حفتر ، و الصورة التي قاموت مليشيات حفتر بنشرها هي للمدرعة اثناء اختباراتها في باكستان ، و الصور تعود لل 2014 ، يعني جايبين صور من الانترنت و يدعون انها عندهم ههههههه

ثالثا الصورة و الفيديو هو للمومباي 6*6 عجلات الافريقية الاصل و هي تصنع في الاردن ، بينما المارد هي 8*8 عجلات و ليست 6*6 ، يعني ليست نفسها

اما الفيديو ، فالفيديو الاول هو للمارد 8*8 عجلات ، اما المقطع الثاني فهو للمومباي 6*6 عجلات ، ركز بينهم

هناك موضوع موحد للمارد و المومباي في ليبيا


يا خونا هذا ما تبقي من هذه المدرعة و تم الدعس عليها واحدة من اصل 11 وصلت الي قاعدة الجفرة قادمه من الاردن للاسف اشقائنا العرب و المسلمين متورطين في دمائنا في هذا الشهر الفضيل . حسبنا الله و نعم الوكيل و لكن الاسود في الميدان مجاهدين مدافعين عن ارضهم و عرضهم من محاولة الغزو و السيطرة علي بلدهم .

175388


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
يا خونا هذا ما تبقي من هذه المدرعة و تم الدعس عليها واحدة من اصل 11 وصلت الي قاعدة الجفرة قادمه من الاردن للاسف اشقائنا العرب و المسلمين متورطين في دمائنا في هذا الشهر الفضيل . حسبنا الله و نعم الوكيل و لكن الاسود في الميدان مجاهدين مدافعين عن ارضهم و عرضهم من محاولة الغزو و السيطرة علي بلدهم .

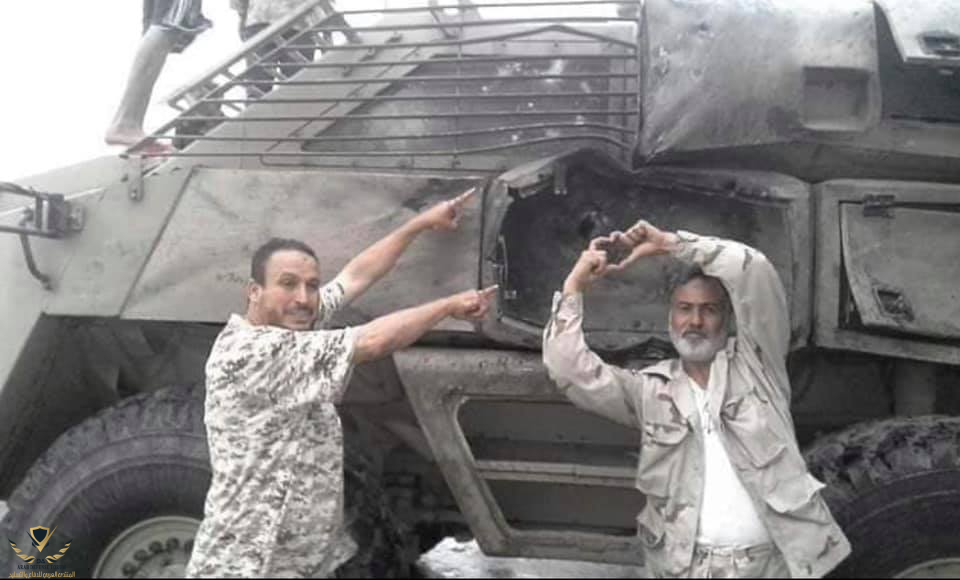

مشاهدة المرفق 175388
يا عزيزي ، هذا الموضوع لمتابعة تطور المدرعة و مواصفاتها

هناك موضوع خاص بمشاركتها في ليبيا ، اتمنى منك ان تضع فيه كل جديد مشكورا



Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
و اخيرا اقتنع المركز بأن يقوم بنشر فيديوهات ترويجية لمنتجاته 😒

بقي الآن فقط انتاج 4 ابراج للمدرعة ، برج وطني يتم العمل عليه بمدفع 30 ملم ، البرج الروسي AU-220 بمدفع عيار 57 ملم ، برج قناصة الدبابات Centuro B1 بمدفع عيار 105 ملم ، برج الدبابة المدولبة المحلي يتم العمل عليه بمدفع عيار 120 ملم

و انتاج نسخة مدرعة من المستوى STANAG 4569 L6 ، المدرعة متوافرة بمستويات حماية 3 و هي L3 , L4 , L5 حسب البرج و التسليح و المهام المخصصة لها ..



anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,117
التفاعلات
31,557 171
و اخيرا اقتنع المركز بأن يقوم بنشر فيديوهات ترويجية لمنتجاته 😒

بقي الآن فقط انتاج 4 ابراج للمدرعة ، برج وطني يتم العمل عليه بمدفع 30 ملم ، البرج الروسي AU-220 بمدفع عيار 57 ملم ، برج قناصة الدبابات Centuro B1 بمدفع عيار 105 ملم ، برج الدبابة المدولبة المحلي يتم العمل عليه بمدفع عيار 120 ملم

و انتاج نسخة مدرعة من المستوى STANAG 4569 L6 ، المدرعة متوافرة بمستويات حماية 3 و هي L3 , L4 , L5 حسب البرج و التسليح و المهام المخصصة لها ..

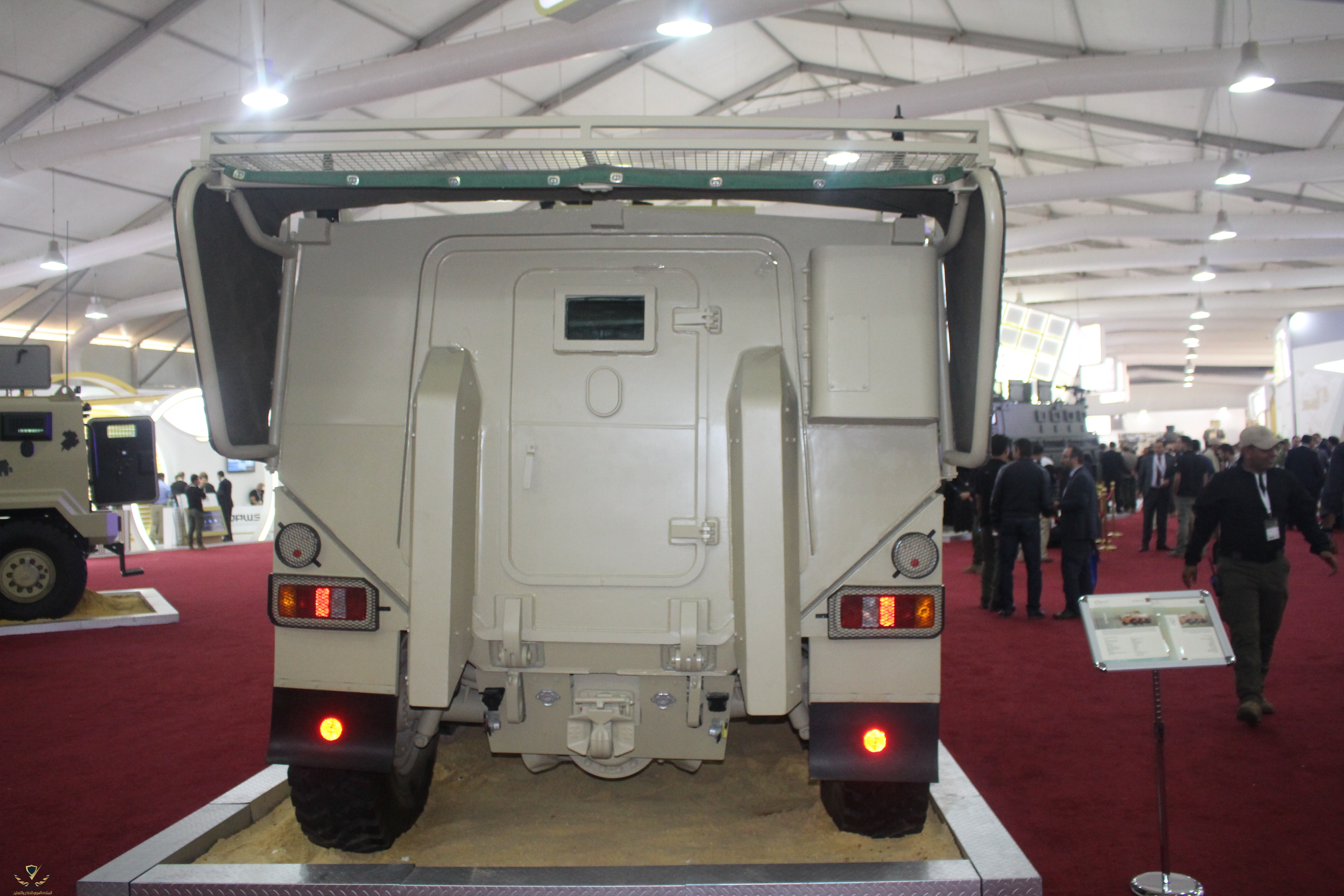

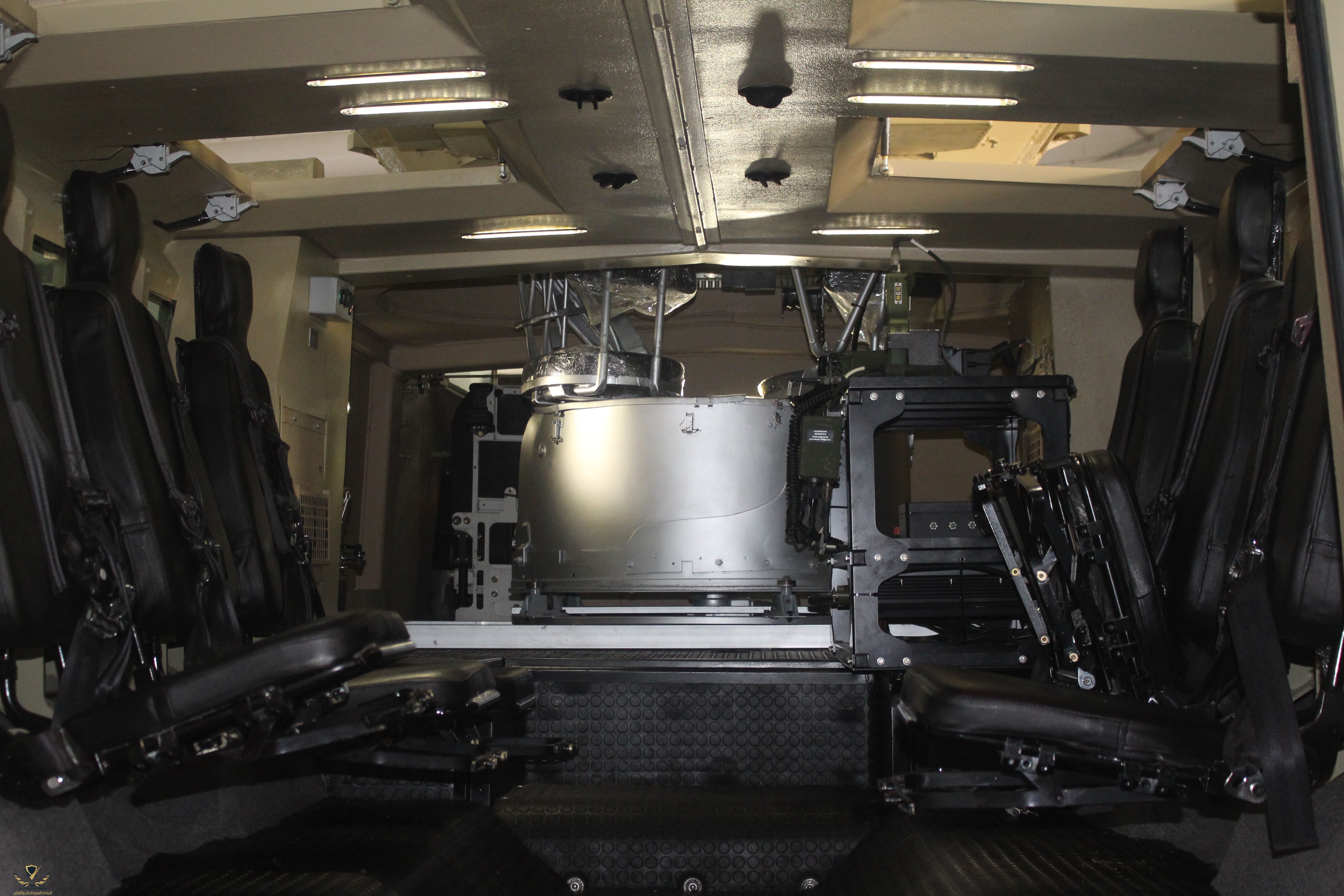

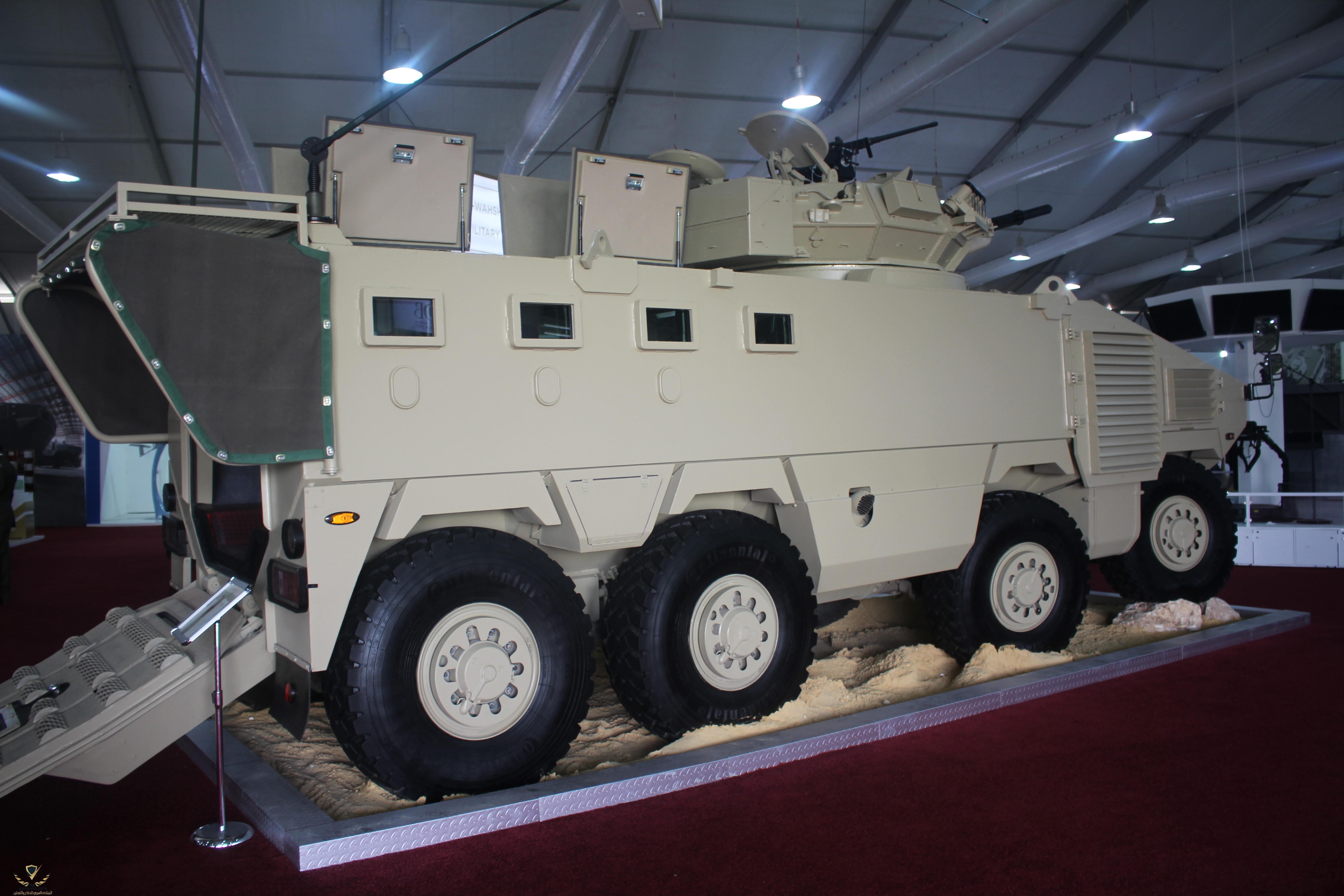

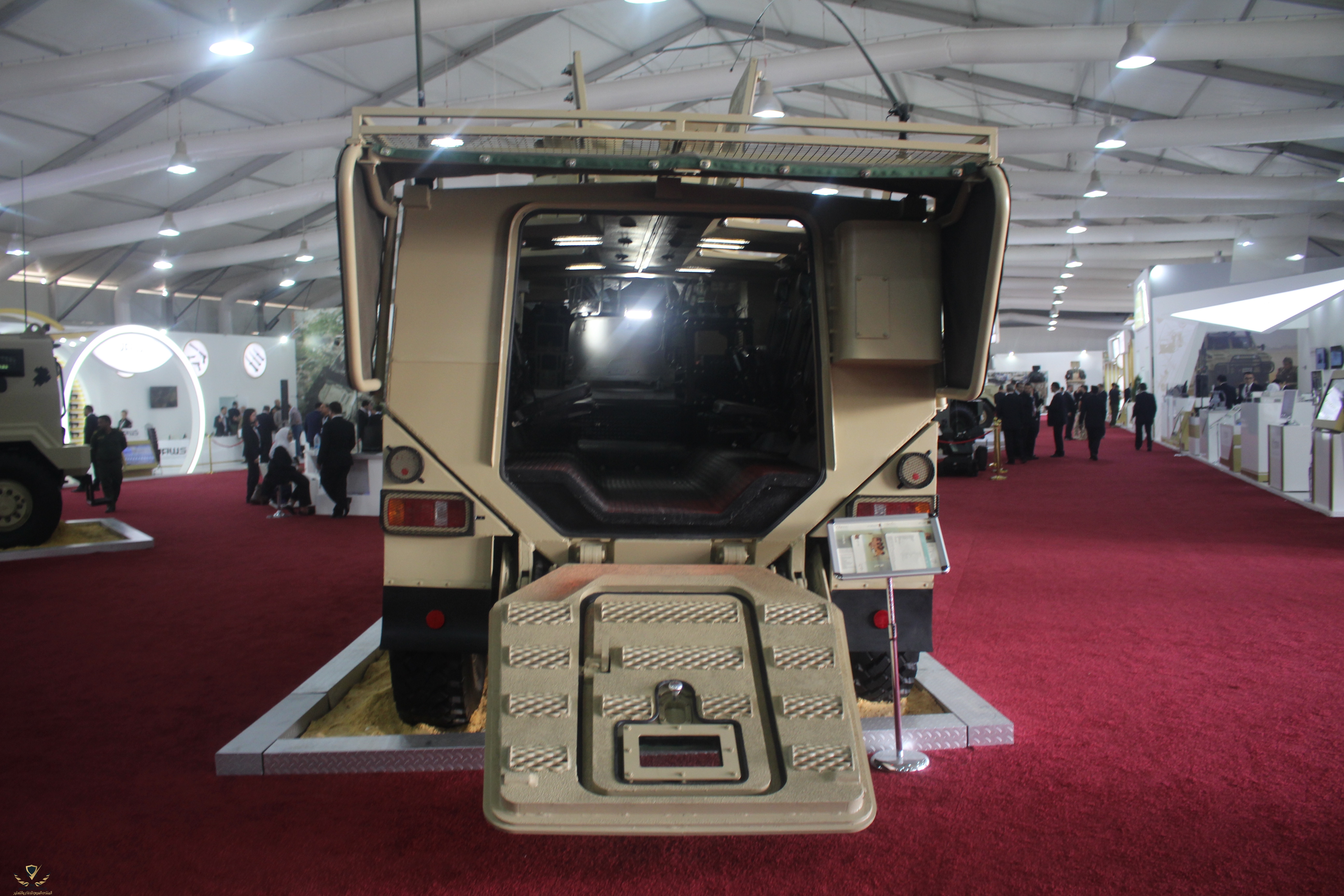

رغم أني من أنصار المجنزرات، إلا أن مواصفات العربة رائعة من حيث قوة المحرك والمدى والسرعة !! ما لفت نظري أن هناك بابين للخروج في مؤخرة العربة، واحد رئيس والآخر للطوارىء !!! مقاعد الركاب مرتفعة عن الأرضية وهذا ما يخفف من إصابات الطائم في حال إنفجار لغم أرضي أو ما شابه !! التسليح جيد (أعتقد أن تصميم وتجهيز البرج أوكراني) ويمكن أن يوفر للعربة تغطية نارية مؤثرة أثناء التقدم أو الإنسحاب !!!

التعديل الأخير:

Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,114
التفاعلات
24,232 223
الدولة
Jordan
رغم أني من أنصار المجنزرات، إلا أن مواصفات العربة رائعة من حيث قوة المحرك والمدى والسرعة !! ما لفت نظري أن هناك بابين للخروج في مؤخرة العربة، واحد رئيس والآخر للطوارىء !!! مقاعد الركاب مرتفعة عن الأرضية وهذا ما يخفف من إصابات الطائم في حال إنفجار لغم أرضي أو ما شابه !! التسليح جيد ويمكن أن يوفر للعربة تغطية نارية مؤثرة أثناء التقدم أو الإنسحاب !!!
محركها 420 حصان برأيي هو ضعيف مقارنة بمدرعة 8x8 ! و وزنها للتدريع من المستوى أظن أنه L3 بوزن 25 طن ، فيم مستويات التدريع إلى L4 و L5 أكيد راح يرتفع الوزن و راح يكون يحتاج إلى محرك أقوى ، و هذا نحن لمنتكلم بعد عن تركيب أبراج قتالية بمدافع 25 و 30 ملم بعد ! ما زال محركها يحتاج إلى رفع قدرته أكثر
أضف إلى ذلك في نسخ صيادة الدبابات بمدفع 105 ملم ، و نسخة الدبابة المدولبة بمدفع 120 ملم ، أظن أنه في هذين الحالتين المدولبة تحتاج إلى تدريعها من المستوى L6 بل يجب ذلك ، حتى تكون فعلاً دبابة مدولبة و تتحمل العيارات المتوسطة من مدرعات المشاة القتالية IFV من العيارين 25 و 30 ملم و تستطيع أن تكون قادرة على القتال في الحروب المدرعة !

قبل أسابيع فقط ظهرت نسخة محسنة من مدرعة الفارس 6x6 ، و تم رفع وزنها من 24 إلى 27 طن ، و تن تخفيض محركها من 429 حصان الى 424 حصان (أظن تركيب محرك أفضل لكن قوته أقل من السابق بـ 5 أحصنة فقط) ، و برغم ذلك أرى أنه يجب رفع محرك الفارس 6x6 أكثر حتى يكون لها قوة عزم ممتازة ، أظن الفرق واضح و زيادة التدريع واضحة في بعض المناطق

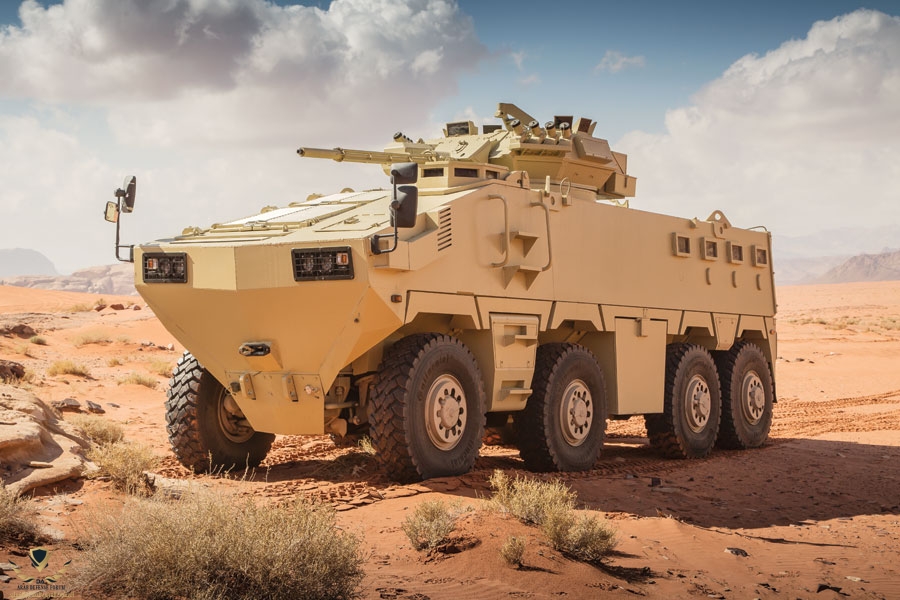

نسخة الفارس 6x6 الجديدة المحسنة على ما يبدو

آل الشهيل  نحن بصدد الإنتهاء من النموذج الثاني من أجهزة التنفس الإصطناعي - YouTube (3).png


نسخة الفارس 6x6 الأولية التي كشف عنه في 2018



Ozone

.
إنضم
7 أكتوبر 2017
المشاركات
7,488
التفاعلات
20,194 73
الدولة
Fiji
رغم أني من أنصار المجنزرات، إلا أن مواصفات العربة رائعة من حيث قوة المحرك والمدى والسرعة !! ما لفت نظري أن هناك بابين للخروج في مؤخرة العربة، واحد رئيس والآخر للطوارىء !!! مقاعد الركاب مرتفعة عن الأرضية وهذا ما يخفف من إصابات الطائم في حال إنفجار لغم أرضي أو ما شابه !! التسليح جيد (أعتقد أن تصميم وتجهيز البرج أوكراني) ويمكن أن يوفر للعربة تغطية نارية مؤثرة أثناء التقدم أو الإنسحاب !!!
أهلا بعودتك يا استاذ A @anwaralsharrad
