المقاتلة الروسية "SU-57"

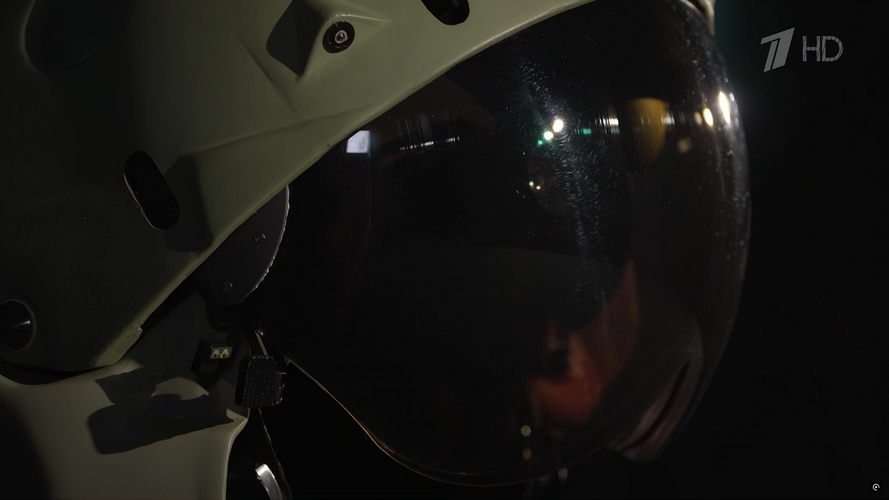

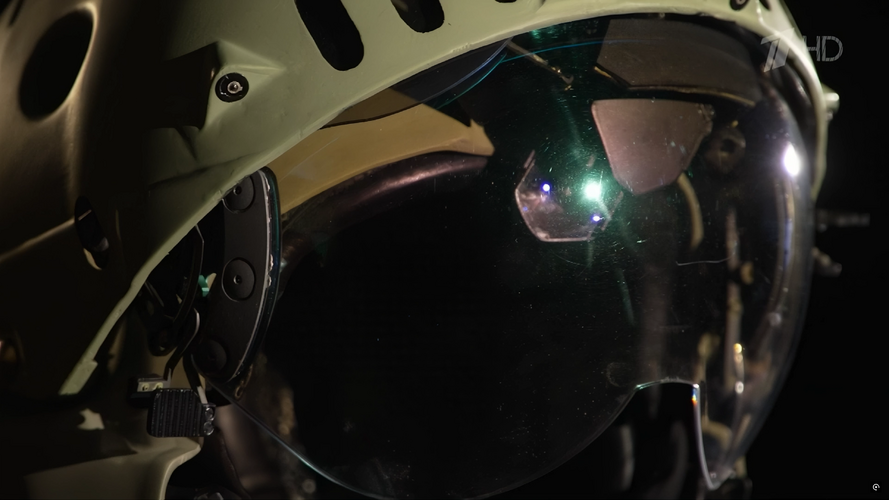

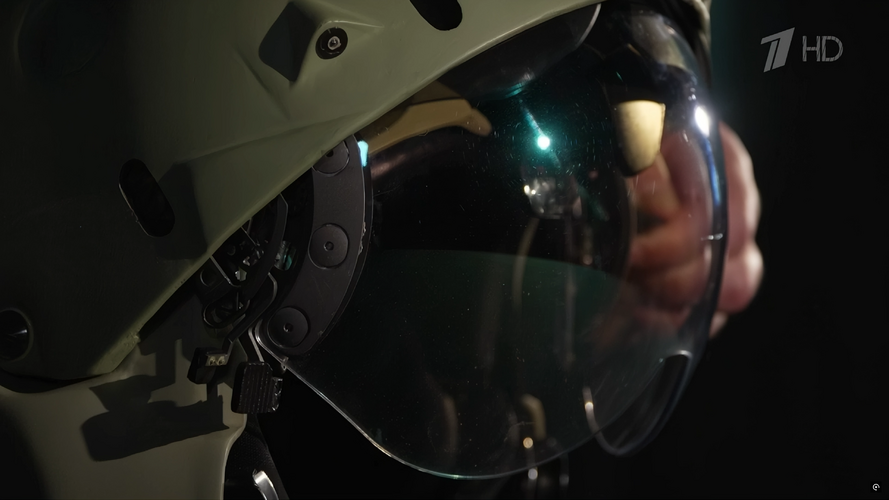

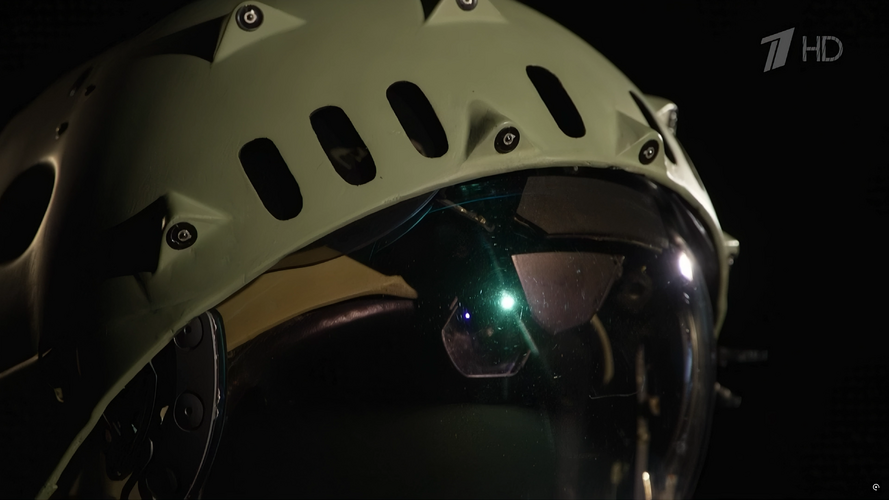

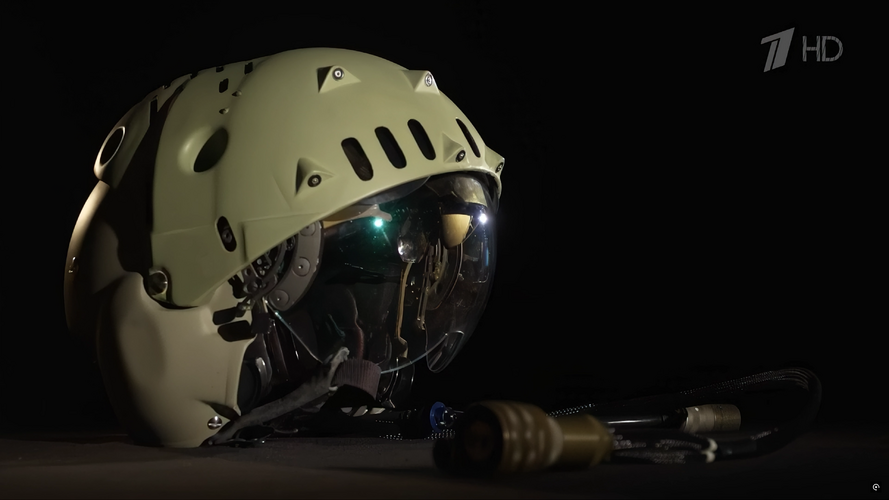

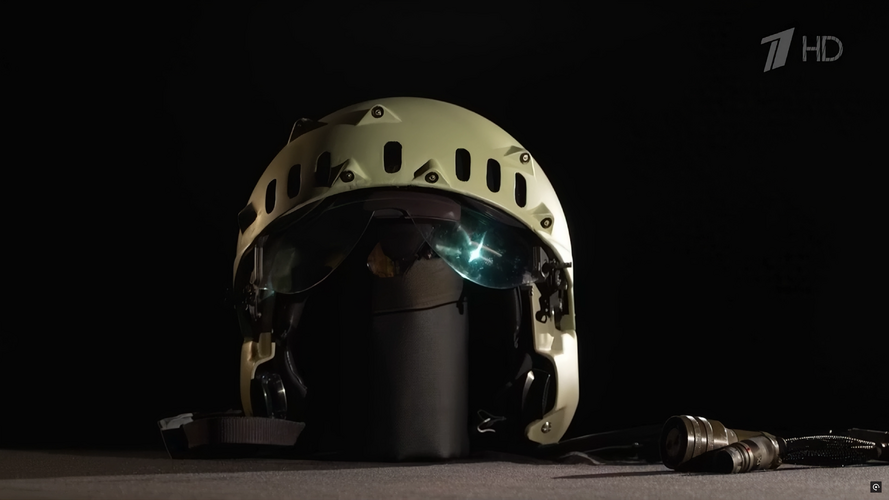

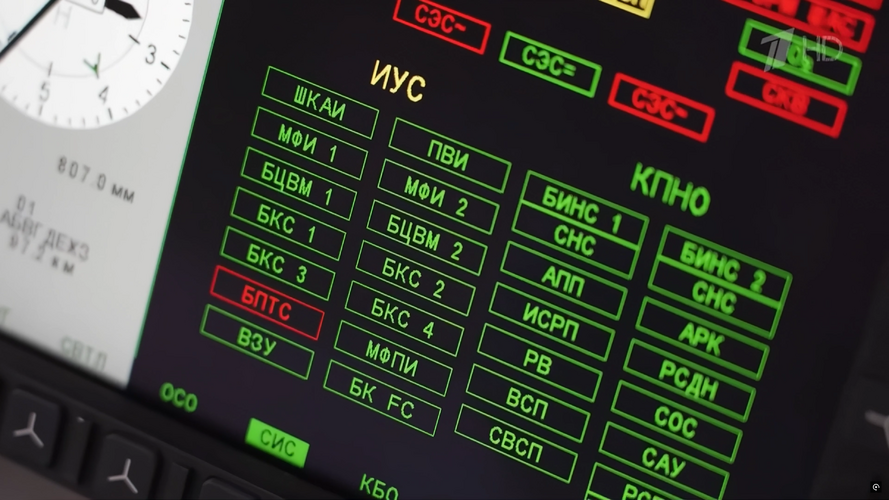

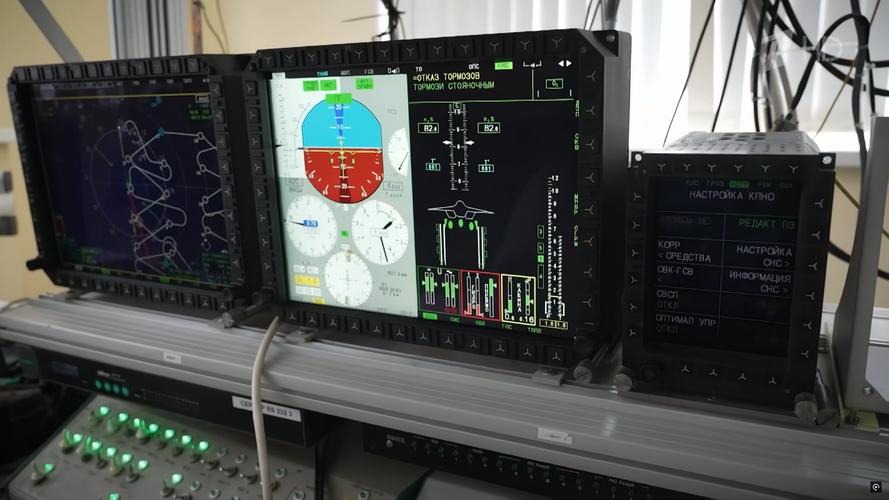

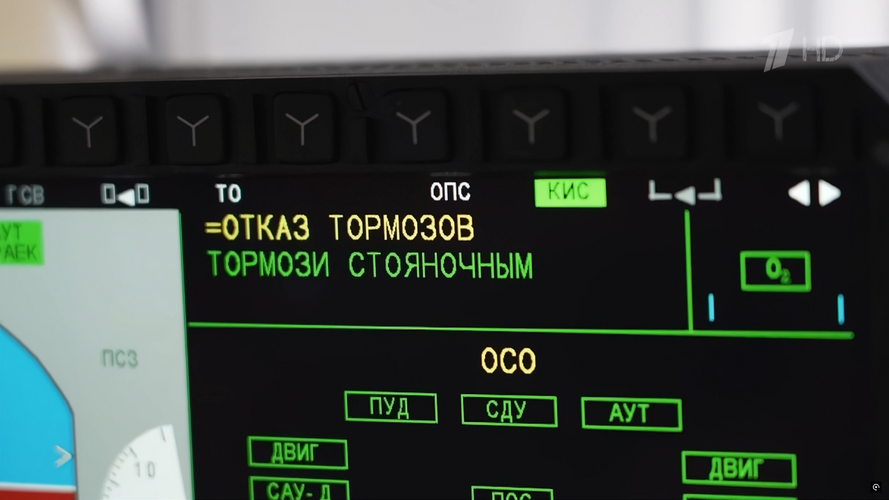

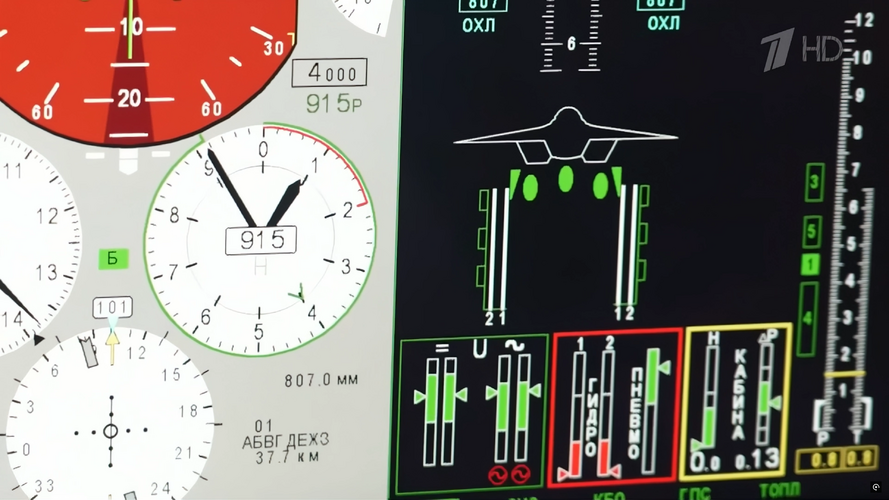

تم عرض أحدث خوذة بتقنية الواقع المعزز لطياري مقاتلات الجيل الخامس الروسية Su-57 لأول مرةيمكنه التحكم في الأسلحة مباشرة أثناء الطيران.وقال أحد مصممي مكتب تصميم سوخوي على القناة الأولى: "لقد تمكنا من إغلاق الهدف. الاتجاه الذي ينظر إليه الطيار هو الاتجاه الذي ينحرف عنه رأس الصاروخ".ومن المعروف أن الخوذة تحتوي على نظام متكامل لتحديد الأهداف والإشارة إليها. يسمح لك بعرض رموز الاستهداف لاستخدام الأسلحة ومعلومات القيادة وصورة لمساحة قمرة القيادة من أجهزة استشعار التلفزيون الحراري الموجودة على قناع الخوذة.وستساعد الخوذة الجديدة طياري القوات الجوية الفضائية الروسية في السيطرة على الطائرة المقاتلة من الجيل الخامس من طراز Su-57 وتوجيه الأسلحة إلى الهدف.

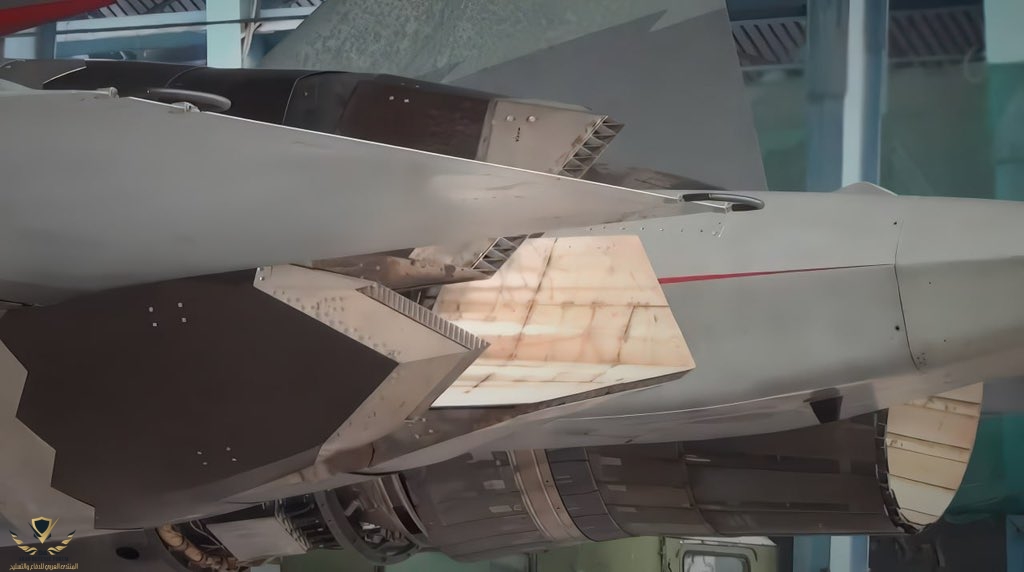

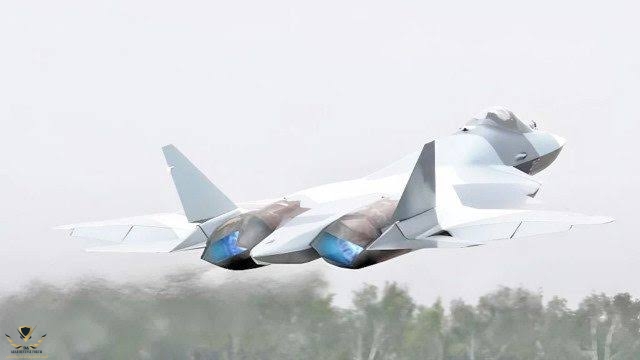

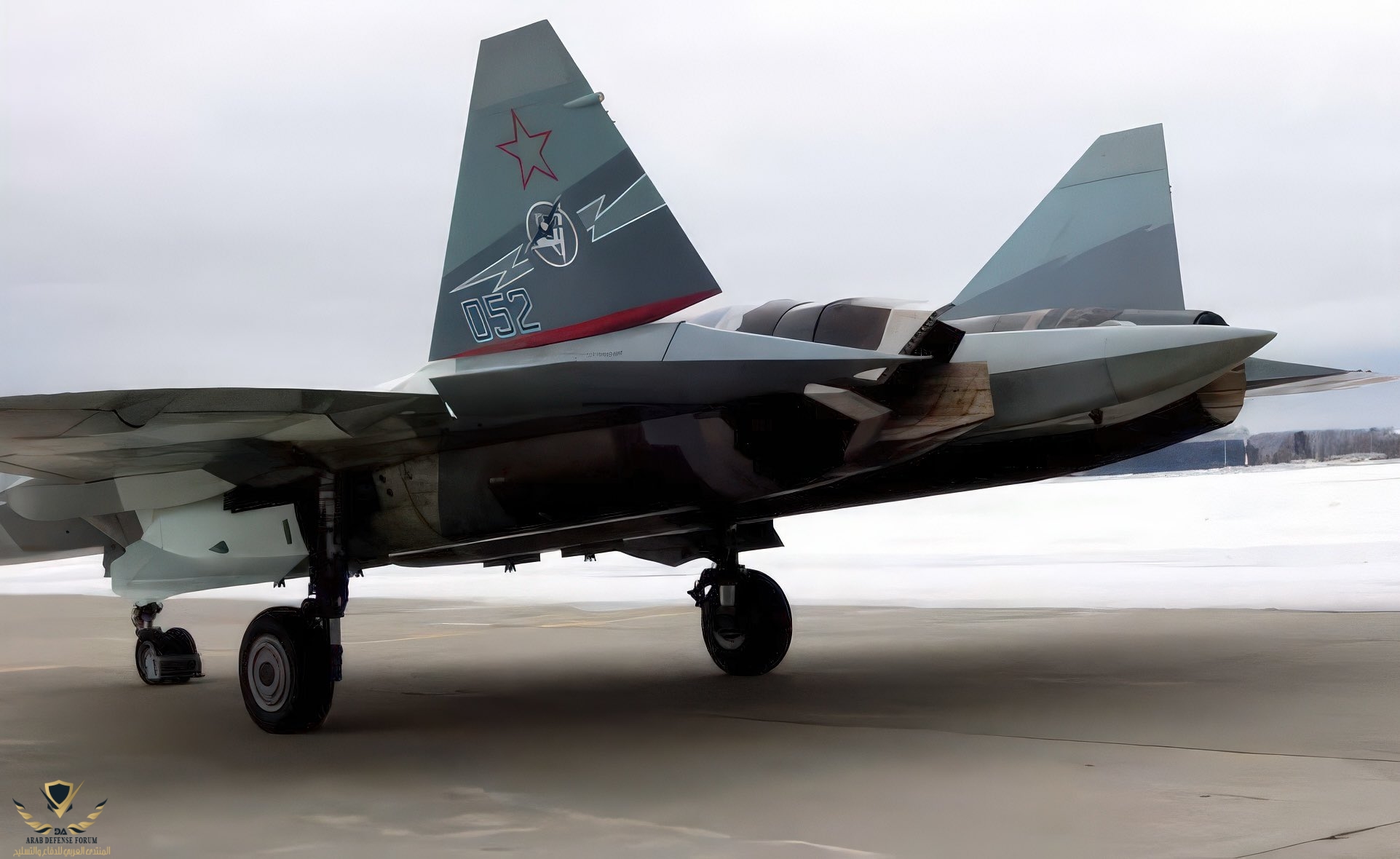

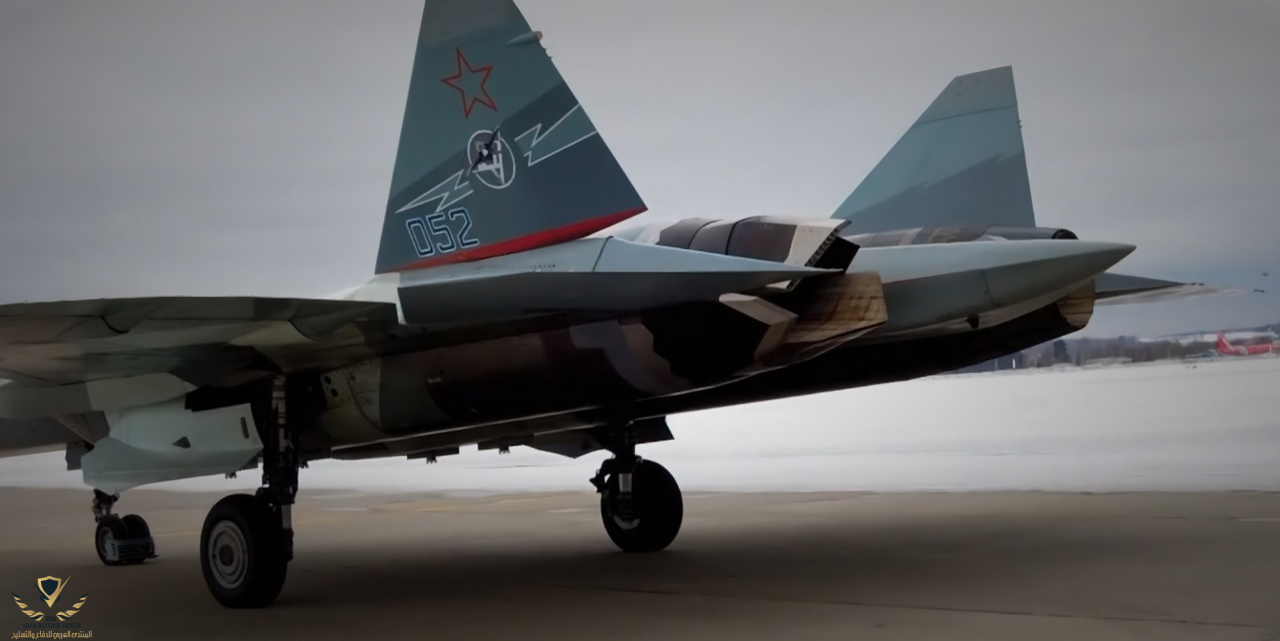

صورة معدلة مع فوهات المحرك
images (21).jpeg

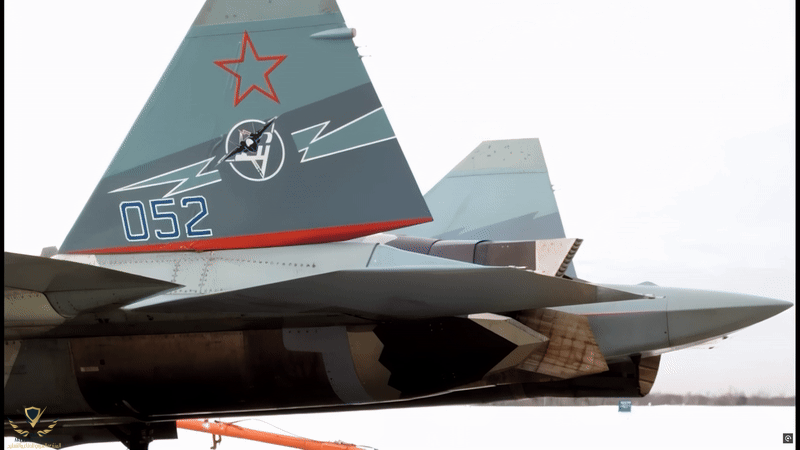

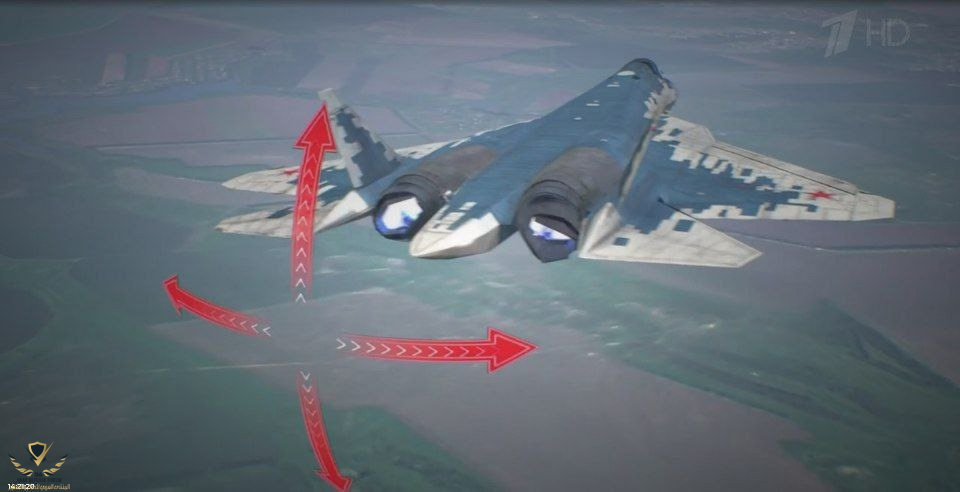

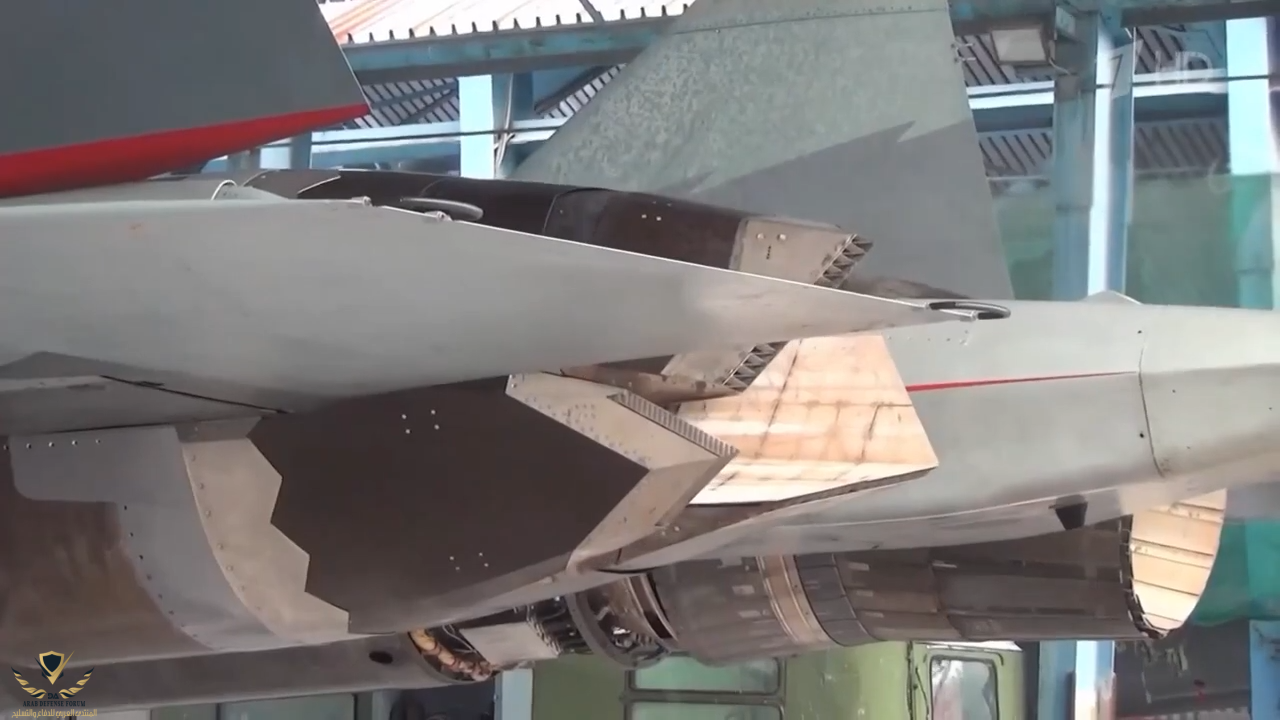

تغيير فوهه الدفع مع ميول الدفة

للامانه مثير للدهشه الطيران الجانبي صار سلس اكثر من الاعتماد على الزعانف العلويه فقط حتى الدوران والالتفاف هيكون افضل . أصبحت اكثر رشاقه

تعتقد ستكون مناسبة للمقاتلة الروسية "SU-75"


واضح فيه ميلان في فوهة المحرك عكس الf22 هل فيه فرق في التوجيه او حتى طريقة دفع المحركات؟
التوجيه في الF-22 يكون بشكل عامودي (اعلى/اسفل) تماشيا مع ذيل التحكم الافقى.



وهذا يسهل في الحركية العامودية لها والمناورة بشكل عام.

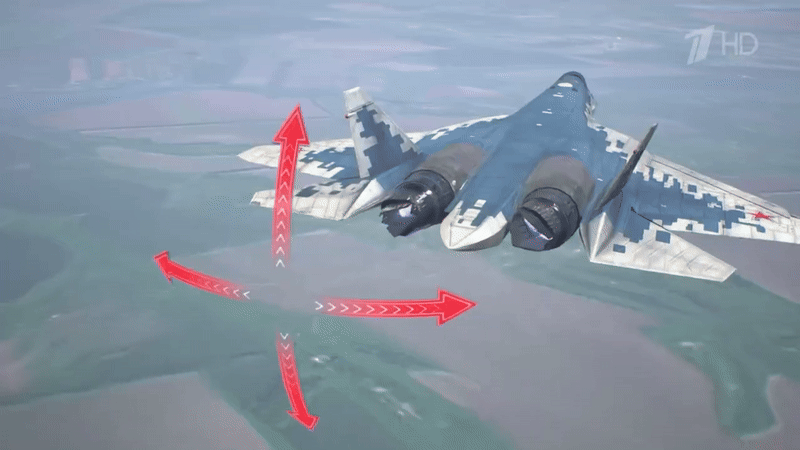

السوخوي توجيهها يكون بشكل مائل وغير متوازي





هذا يعطي مرونة أكبر من ناحية التوجيه بحيث لا يقتصر حصرا بان يكون بشكل عامودي او عرضي مما يتيح حيز توجيه كبير يكاد يكون ثلاثي الابعاد خاصة وان كل محرك غير مقيد بالاخر اثناء التوجيه عكس F-22.
images (36).jpeg




هنالك محركات تجريبية بتوجيه ثلاثي فعلي، واحد امريكي لطائرات F-15/16 والأخر اوربي لطائة التايفون

Thrust_vectoring_nozzle_test (1).gif

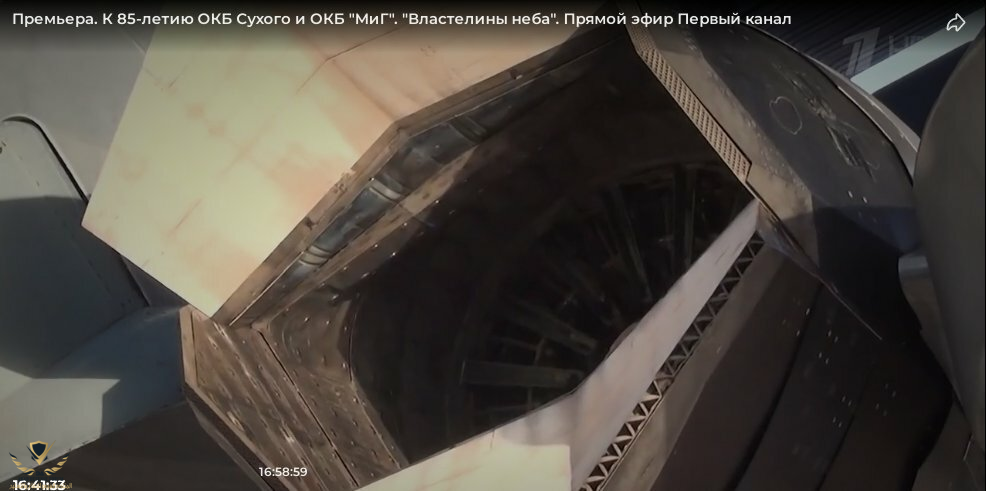

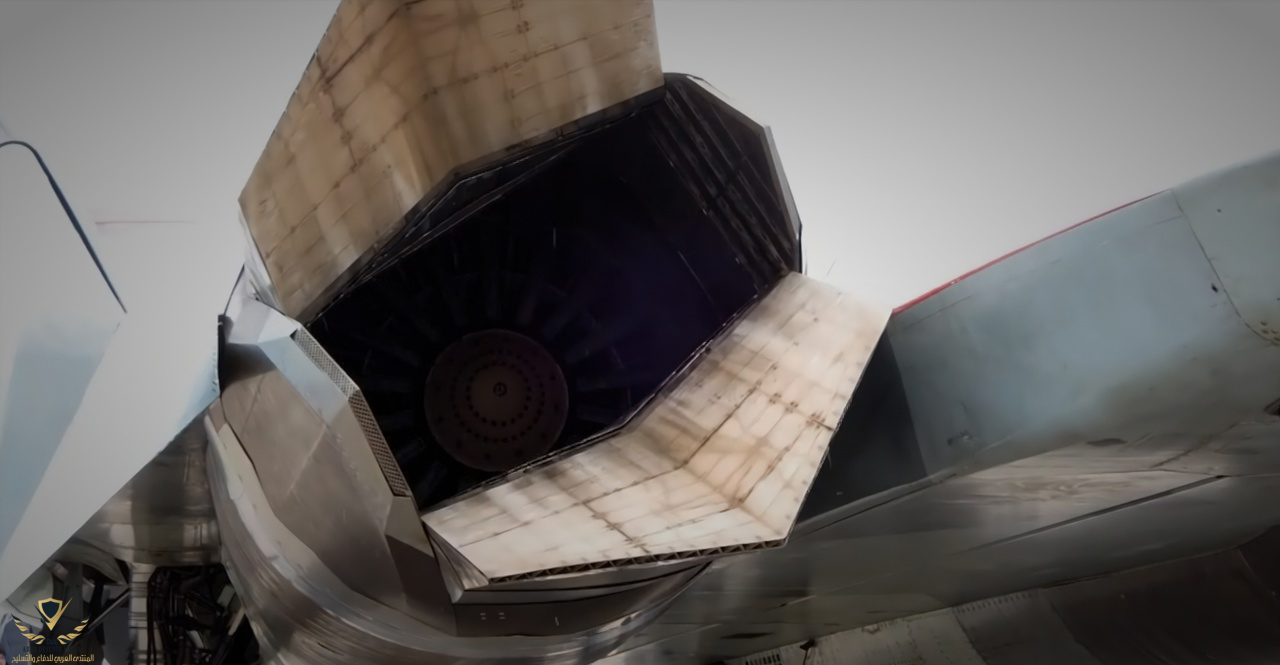

لاحظ الثقوب بالحواف






التعديل الأخير:

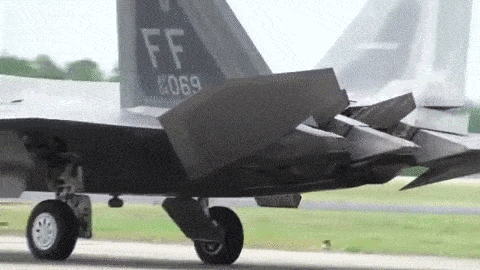

التوجيه في الF-22 يكون بشكل عامودي (اعلى/اسفل) تماشيا مع ذيل التحكم الافقى.

مشاهدة المرفق 744093

وهذا يسهل في الحركية العامودية لها والمناورة بشكل عام.
مشاهدة المرفق 744094

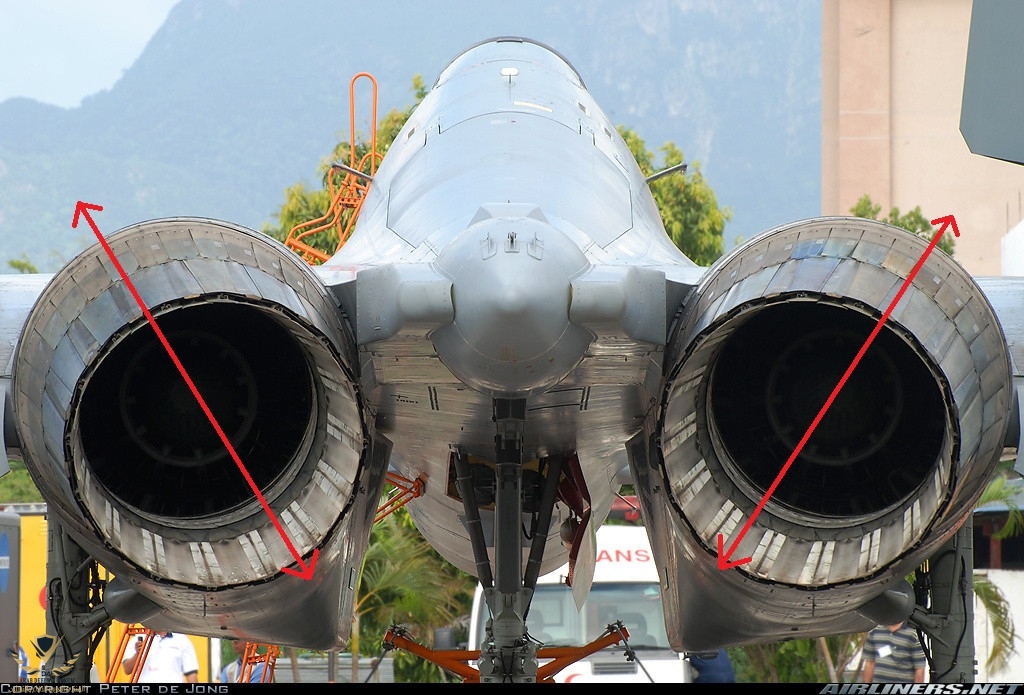

السوخوي توجيهها يكون بشكل مائل وغير متوازي

مشاهدة المرفق 744095

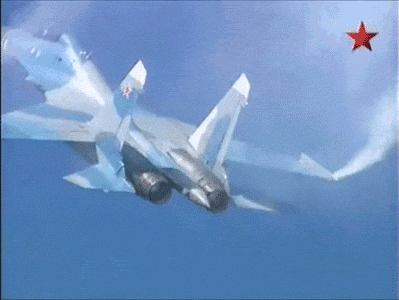

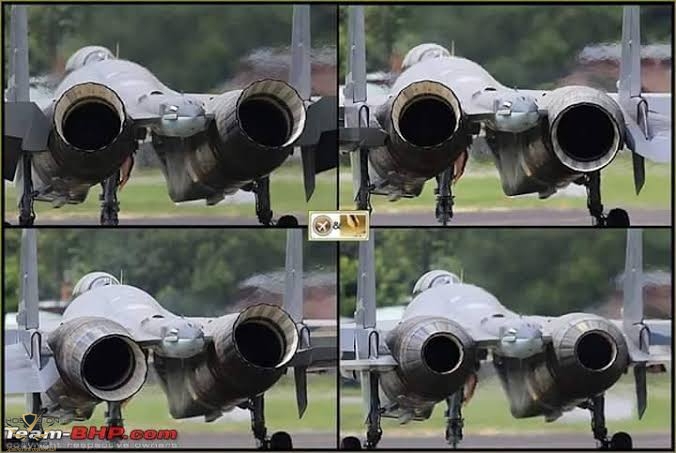

هذا يعطي مرونة أكبر من ناحية التوجيه بحيث لا يقتصر حصرا بان يكون بشكل عامودي او عرضي مما يتيح حيز توجيه كبير يكاد يكون ثلاثي الابعاد خاصة وان كل محرك غير مقيد بالاخر اثناء التوجيه عكس F-22.
مشاهدة المرفق 744099

مشاهدة المرفق 744097

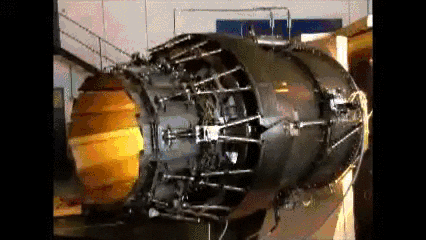

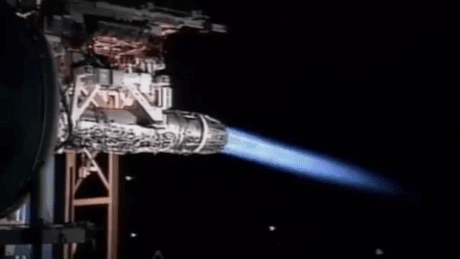

هنالك محركات تجريبية بتوجيه ثلاثي فعلي، واحد امريكي لطائرات F-15/16 والأخر اوربي لطائة التايفون

مشاهدة المرفق 744100

مشاهدة المرفق 744101

جزاك الله خير على التوضيح

متابعة مميزة للمحرك الروسي الجديد الجراح @الجراح
شكرا لك.

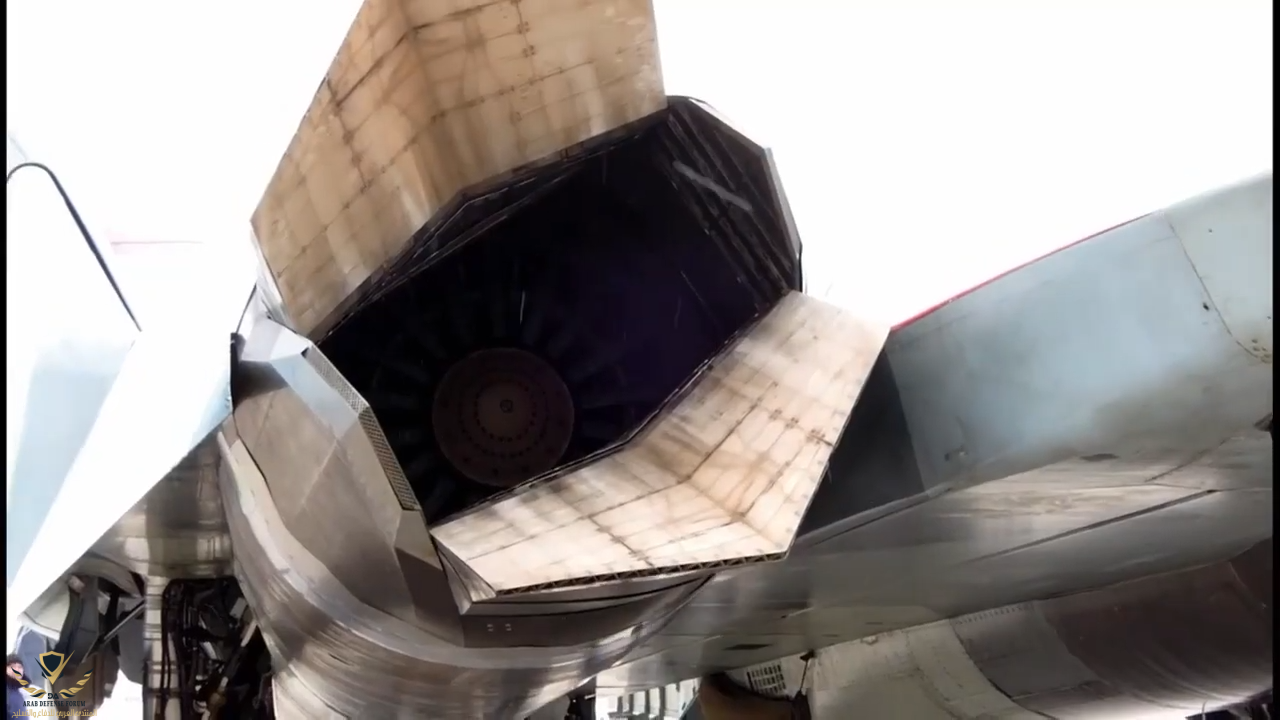

لاحظت هذا الشيء . رح احاول افهم شو سبب وجودها لكن كنظره مبدأيه اتوقع انه عباره عن gap هوائي ما بين القشره الخارجيه للفوهه وما بين البدن الرئيسي للمحرك للتهويه من الحراره العاليه













سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_06.22.305.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_06.33.112.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_06.36.530.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_06.39.873.png

سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_06.59.849.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.05.268.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.28.952.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.33.252.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.34.126.png
سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.36.328.png

سطح المكتب 2024.12.15 - 18.38.25.10.mp4_snapshot_07.41.364.png
