الغواصة الكرواتية "Drakon-220"

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)

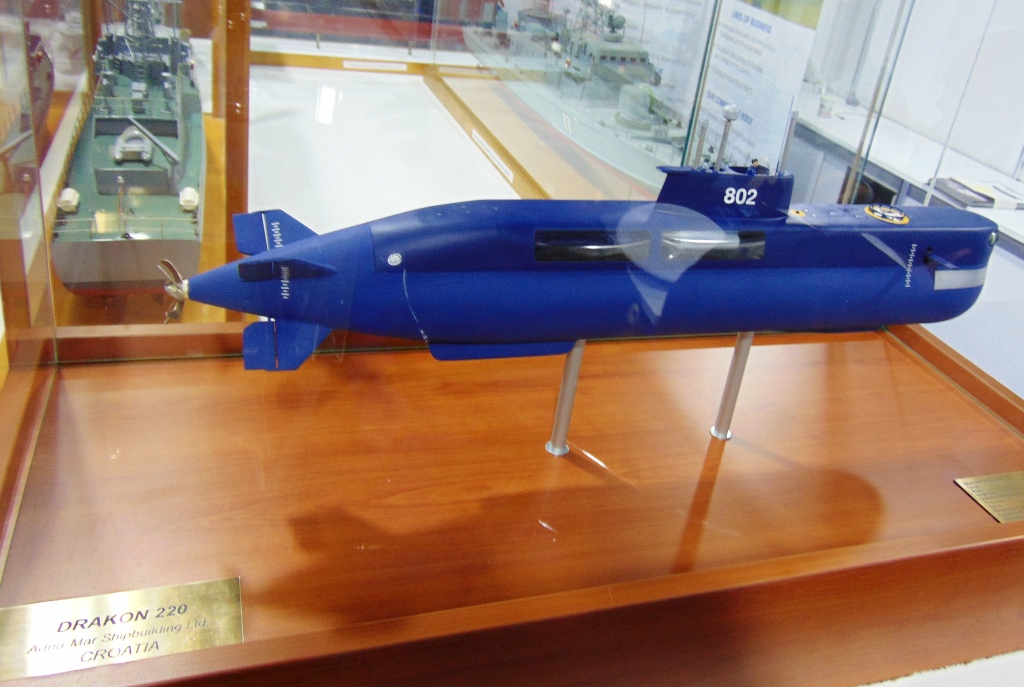

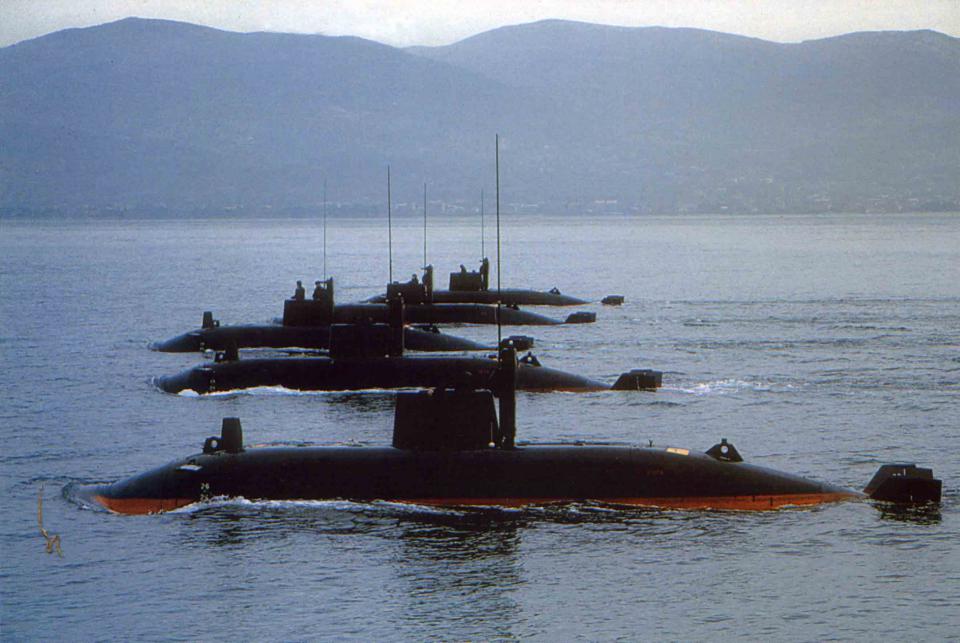

Drakon-220
كرواتيا - 2016


غواصة صغيرة قزم متخصصة في نصب الكمائن و الإستطلاع المسلح
و القيام بمهام للضفادع البشرية


صغيرة بس مفعولها كبير

تمتلك قدرات هجومية جيدة مقارنة بحجمها

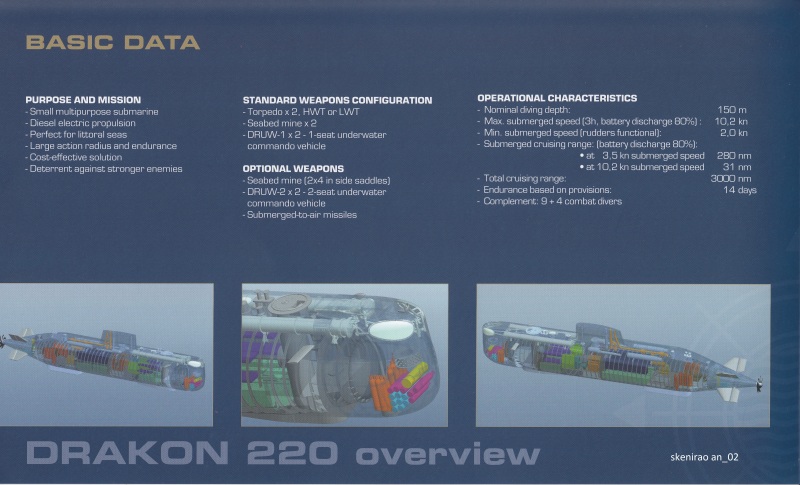

الازاحة القصوى 255 طن
الطول 30 م
العرض 3.6 م
المحرك ديزل = كهرباء عدد 2
السرعة 22 كم / سا
المدى 550 كم تحت الماء
المدى فوق سطح الماء 5000 كم
أقصى عمق 150 م

index.php


الطاقم 9 + 6 أفراد ضفادع بشرية


الغواصة لديها فتحتان لإطلاق الطوربيدات و الصواريخ
تحمل 2 طوربيد عيار 533 ملم أو 4 طوربيدات عيار 324 ملم
مٌسلحة بصواريخ للدفاع الجوي
يمكنها حمل و زرع 4 - 8 ألغام بحرية
مزودة بمركبة أو مركبتين SDV خاصة بالضفادع البشرية بمدى 40 كم




ثمن القزم الواحد 60 مليون دولار تقريبا

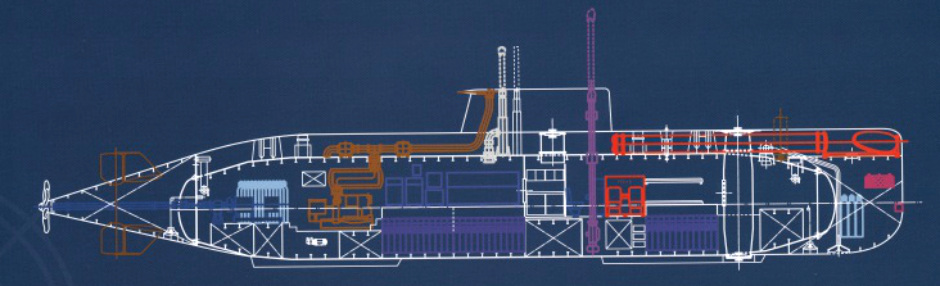

الغواصة Drakon-220 يمكنها العمل بسلاسة في المياه الضحلة

اسلوب جلوس الطاقم في الكابينة الوسط يذكرك باسلوب الاتحاد السوفيتي السابق بحشر الطواقم حشراً داخل الأسلحة دون الاهتمام براحتهم عند تنفيذ المهام, وبالتأكيد دون الاهتمام بحمايتهم.

كان هناك اخبار عن نية مصر للتعاقد على ٥ غواصات من هذا النوع، و لكن للأسف الصفقة لم تتم. كانت هتبقى مناسبة جداً لأعمال الدورية، و خصوصاً لو شملت الصفقة نقل التكنولوجيا.

تتوقعون صالحه لنقل تقنيتها كونها من دوله لن تتشرط كالغرب
او نتجه للفرنسيه لكن مع الاسف فرنسا لاتنقل تقنيه لك

هناك دول أوربية أكثر تطوراً في المجال العسكري, وستقبل نقل التكنولوجيا. إيطاليا من أهم هذه الدول, وقد قبلت سابقاً بنقل التكنولوجيا إلى الجزائر على ما أذكر. هناك إسبانيا أيضاً, قد تقبل بنقل التكنولوجيا, وهناك تعاون حديث في هذا المجال بين شركات خليجية وشركات اسبانية, والله أعلم.

تصلح للخليج مع نقل التقنيه لصناعة نموذجنا الخاص فيما بعد وبالأحجام والمهام التي نريدها ... اعتقد شراء 20 غواصه مع نقل تقنيتها بالكامل وصناعتها في ارضنا سيكون عرض مغري لهم

تقريبا مصر خلصت فيها
كان الكلام عليها من اول ما السيسى مسك الحكم
اتوقع انها دخلت فعلا الخدمه

لا احد سيرمي 60 مليون دولار في هده الخردة
من يريد غواصات رخيصة و بدون AIP هناك روسيا و الصين

لا احد سيرمي 60 مليون دولار في هده الخردة
من يريد غواصات رخيصة و بدون AIP هناك روسيا و الصين
هذه غواصة خفيفة لمهام صغيرة،
الغواصات الثقيلة الأخرى تتجاوز أسعارها 350 مليون دولار للصينية وحتى مليار و200 مليون وأكثر للفرنسية

تصلح لحماية السواحل والجزر ونحوها،
مداها القتالي قصير جدا جدا حوالي 225 كم
نصف مداها الأقصى 550

لو كان مداها القتالي على الأقل 500km لتمنيتها لمصر والسعودية

هذه غواصة خفيفة لمهام صغيرة،
الغواصات الثقيلة الأخرى تتجاوز أسعارها 350 مليون دولار للصينية وحتى مليار و200 مليون وأكثر للفرنسية


في حرب الاعماق لا يوجد مهام صغيرة
هده الغواصة لن تمتلك اي فرصة امام كورفيت بقدرات ASW لا قدرات بقائية لا انظمة اجرائات مضادة ، حجم صغير جدا و بالتالي سونار صغير وضعيف...


سعر غالى امام مواصفاتها التفقنية

لا احد سيرمي 60 مليون دولار في هده الخردة
من يريد غواصات رخيصة و بدون AIP هناك روسيا و الصين
سبب غلاء الثمن كون الغواصة قزم و تقنية بناء الغواصات الصغيرة الحجم
مع فوهات طوربيد و صواريخ دفاع و ايضا حمولة مركبات غوص للضفادع البشرية
كل هذة المزايا جعلت ثمنها مرتفع
هناك غواصات قزم رخيصة بس لا تتمتع بهي المزايا

في حرب الاعماق لا يوجد مهام صغيرة
هده الغواصة لن تمتلك اي فرصة امام كورفيت بقدرات ASW لا قدرات بقائية لا انظمة اجرائات مضادة ،
حجم صغير جدا و بالتالي سونار صغير وضعيف...


و ايضا بصمة صوتية و مغناطيسية منخفضة و كذلك تكاليف التشغيل و الصيانة و تصلح اكثر من غيرها لاعداد الكمائن للقطع الكبيرة

تم النشر بتاريخ 20 تشرين الثاني (نوفمبر) 2015

H I Sutton


تحليل - الروسية Status-6 المعروفة أيضا بإسم KANYON & مشروع غواصة 09851 _ الردع النووي

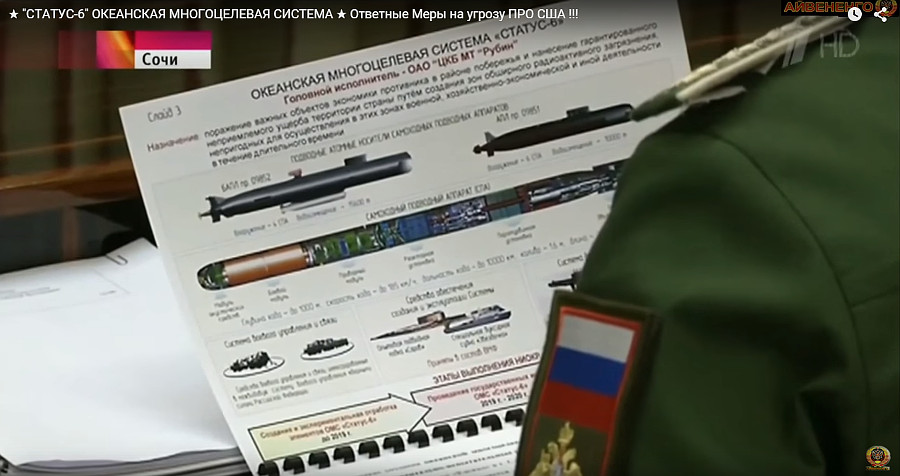

تسرب صور الطوربيد النووي الاستراتيجي "ستاتوس-6" (كانيون) في التلفزيون الروسي في 9 نوفمبر 2015 إستقبله الكثيرون في الغرب مع عدم التفاؤل. ومع ذلك تبقى الحقيقة أن السلاح لم يكن غير متوقع بين المراقبين القلائل الذين شاهدوا تطوير بعض الغواصات الكبيرة من قبل روسيا.
كنا نعلم أن روسيا كانت تتطور في التسلح على نطاق واسع بسبب الغواصة ساروف ، ومشروع 09851 Khabarovsk ومشروع 09852 Belgorodwere الذي تبعه.. و عن منصات إطلاق محتملة لسلاح جديد. وقد تم الكشف عن نظام كانيون في وسائل الإعلام الغربية قبل شهرين، نقلا عن مصادر في البنتاغون. وفي الآونة الأخيرة، ادعى المصدر نفسه أن السلاح قد تم اختباره من ساروف.

مشروع 09851 خاباروفسك إطلاق أول ستة طوربيدات كانيون:


هناك العديد من التفاصيل عن النظام لا تزال دون إجابة، والأساس المنطقي وراء السلاح يمكن مناقشته الى ما لا نهاية... ولكن هل هو مشروع حقيقي؟ نعم إنه كذلك. هذه الغواصات حقيقية وأنها باهظة الثمن جدا للعب في مثل هذه الدور..

طوربيد KANYON: Status-6
وقد وصف بإسم Status-6 (Статус-6)، ويعرف أيضا باسم كانيون، كغواصة للقذائف بدون ربان، ولكن من الأفضل اعتبارها قوة نووية كبيرة ذات نطاق واسع مسلحة بطوربيد نووي هائل:

القطر : 1.6 ( 5.5 ft)
الطول: 24 متر (79ft)
وهو 27 مرة ضعف الطوربيدات الثقيلة العادية 533mm (21”)

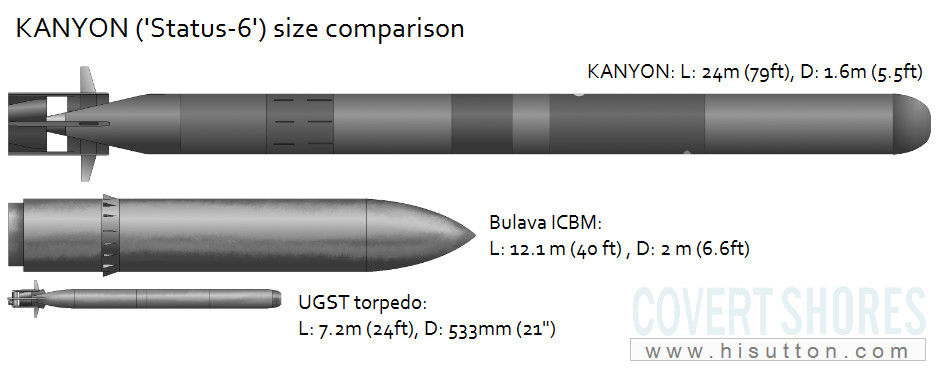

كانيون ما يقرب من ضعف حجم الصواريخ البالستية و27 مرة ضعف حجم الطوربيدات الثقيلة.

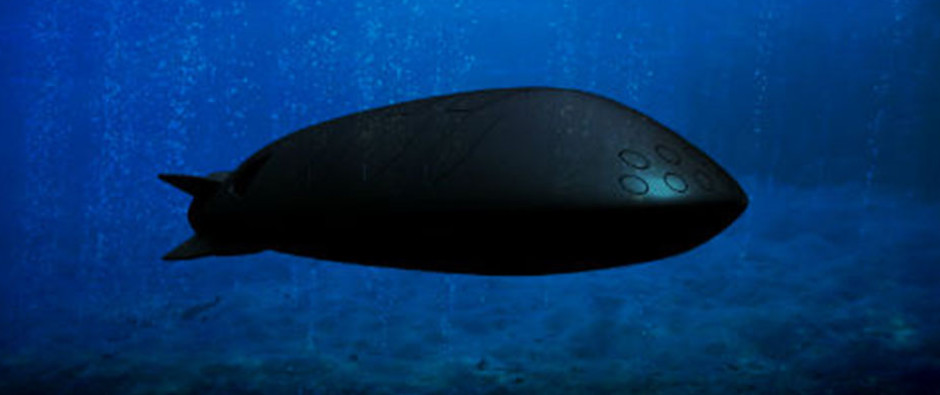

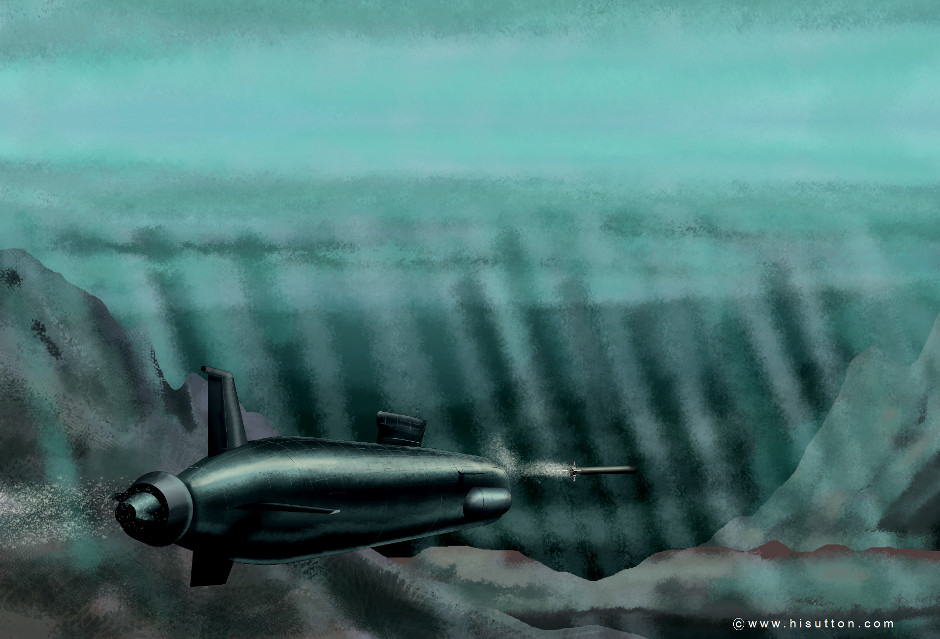

الإنطباع الأولي في وقت مبكر من مفهوم كانيون الذي يرجع تاريخه قبل التسرب الروسي. يبدو أنه نوع من "الطائرات بدون طيار تحت الماء" مختلفة تماما عن تصميم مثل هذه الطوربيدات التي ظهرت في الواقع من قبل روسيا:

تم تصميم هذا السلاح لضرب المدن الساحلية والأهداف الاستراتيجية، على سبيل المثال. نيويورك، بوسطن، لوس أنجلوس، سان فرانسيسكو وقواعد مثل Groton CT وسان دييغو. ويذكر أن الرؤوس الحربية هي عبارة عن جهاز نووي يبلغ وزنه 100 ميغا طن (ذو مصداقية) مع قذيفة 'قذرة' (يقال إنها من الكوبالت، ولكن من المرجح أن يكون اليورانيوم) لتضخيم تداعيات الإشعاع. وتتشابه الحمولة مع الرؤوس الحربية المستخدمة في القذائف التسيارية العابرة للقارات، ولكن يتم حمل طوربيد واحد فقط. وبالتالي يمكن مقارنة قوته مع صاروخ باليستي عابر للقارات ICBMs (المركبات العائدة المستقلة) إلا أنه ينفجر تحت أو على سطح الماء. ومن المرجح أن يكون التأثير أكثر محلية من انفجار الجو، ولكن مع انتشار التلوث المحلي أكبر من "المطر" المشع . قد يكون الانفجار نفسه بعيدا عن المدينة المستهدفة بسبب الجغرافيا وعقبة الدفاعات ولكن مدينة شاطئية مثل نيويورك يمكن محوها من ضربة واحدة.

متغيرات الأداء:

العمق: عمق التشغيل من 1000M وهو ذو مصداقية إن مشكلة بناء الطوربيدات و / أو الشحنات العميقة لضربها ليست مستعصية على الحل ولكنها تحتاج إلى الاستثمار و التركيز.

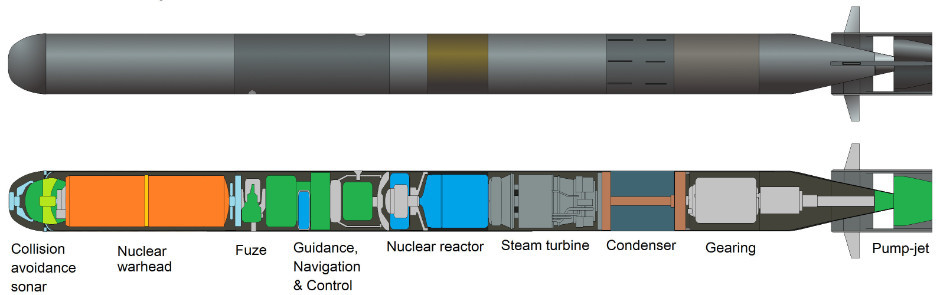

السرعة: من 100 عقدة (185 كم / ساعة) سرعة لا تصدق لطوربيد. يظهر الرسم المقطوع المسرب أن هناك مفاعل نووي إلى جانب توربين بخاري يقود رمح المروحة حتى نعرف أنه ليس سلاحا مثل أنواع الصواريخ. في هذه السرعات سيكون هناك مشاكل الاهتزاز والاستقرار للمصممين للتغلب عليها. 100kt يبدو سريع جدا ولكن علينا أن ننتظر ونرى ما إذا كانت المواصفات تصبح أكثر واقعية.

النطاق: تدعي الوثيقة المسربة أن السلاح يمكن إطلاقه إلى مدى من 10،000 كم (5،400 ميل بحري) . وبالنظر إلى محركه النووي يبدو هذا ذو مصداقية. حتى في 100K ، وسوف يستغرق 4 أيام للوصول إلى هدفها في أقصى قدر. من الناحية التشغيلية فإننا نتوقع نطاقات أقصر بكثير، ولكن مما لا شك فيه أنه سلاح طويل جدا . ويبدو أيضا أن من المحتمل أن يتم إنجاز بعض المسافة تحت الجليد، مضيفا تعقيدا الى الملاحة أو للتدابير المضادة لحلف شمال الأطلسي.

السرعة تبدو غير واقعية والمدى ليس من الناحية التشغيلية اللازمة. وبتعبير، يبالغ معظم الناس في مشاريعهم لاستجداء رؤسائهم. أرى أنهم يكذبون على بوتين وعلى أنفسهم بقدر ما يحدث في الغرب. هذا لا يعني أن المشروع ليس (في مرحلته) الحقيقية.


المواصفات:

الطول: 24 متر (79 قدم) (تقدير)
القطر: 1.6 متر (5.5 قدم)
الوزن: افتراضي - ثقيل وقابل للطفو
السرعة: تمت الإشارة إلى 185 kph (100kt)
التحمل: 10،000 كم (5200 ميل بحري) او ~ 100 ساعة
أقصى عمق التشغيل: 1،000m (3،000ft)
الطاقم: بدون ربان
الرؤوس الحربية: قذيفة نووية مع (يقال الكوبالت ولكن من المحتمل اليورانيوم).
حمولة للتكهن يمكن أن تصل إلى 100 ميغا طن.
المحرك: 1 × مفاعل نووي مع مضخة نفاثة.
أجهزة الاستشعار: التوجيه الداخلي طويل المدى، ربما مع التحديث الخارجي / عقبة للتهرب من السونار.

ليست المرة الأولى التي بدأت روسيا بتطوير طوربيدات نووية ضخمة . وقد تم تطوير تصميم T-15 في أوائل 1953s وكان في الأساس له نفس أبعاد كانيون. وكان الطوربيد أيضا مسلحا مع رأس حربي 100MT مماثلة لقنبلة القيصر الذي كانت أكبر اختبار نووي في التاريخ (اقتصرت على 58MT لأغراض الاختبار ولكن من الناحية النظرية بقوة 100MT)

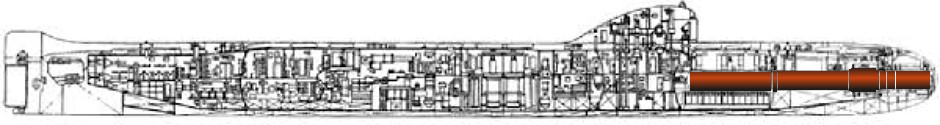

كان من المقرر تركيب T-15 على أول غواصة تعمل بالطاقة النووية في روسيا، وهي فئة المشروع 627 NOVEMBER. كان من المقرر تركيب أنبوب واحد في الأنف. و في حال تم التخلي عن المشروع لصالح تركيب أنابيب الطوربيد التقليدية بحيث الغواصة يمكن أن تستخدم كغواصة هجومية. تحول الرادع النووي إلى غواصات الصواريخ الباليستية التي أدخلت من أواخر 1950s


..... يتبع

.....


طريق التلوث الاشعاعي.

وليس من الممكن أن يحتوي هيكل الطوربيد على درع للمفاعل بحيث يجب أن يترك الجهاز طريقا من التلوث الإشعاعي خلفه عند تشغيله. وهذا صحيح حتى في عمليات الاختبار.

عدم وجود التدريع يعني أيضا أنه لا يمكن تشغيل المفاعلات أثناء تشغيل أنبوب الإطلاق. وبالتالي فإن الصيانة أصعب بكثير من الصواريخ الباليستية التي تحملها الغواصات الاستراتيجية الأخرى، والأسلحة هي أساسا في حاويات مغلقة.

منصات التشغيل

مشروع 09851 خاباروفسك. منصة إطلاق مخصصة قادرة على حمل ست من طوربيدات كانيون. من المتوقع أن يكتمل في c2020 أو في وقت لاحق
مشروع 09852 بيلغورود غواصة خاصة ذات مهام التجسس على أساس -OSCAR-II SSGN، قادرة على تحمل ست من كانيون، وربما كقدرة ثانوية.

مشروع 20120 ساروف لا يزال قيد الانشاء, إختبار لمرة واحدة ، الغواصة قادرة على حمل كانيون واحد.

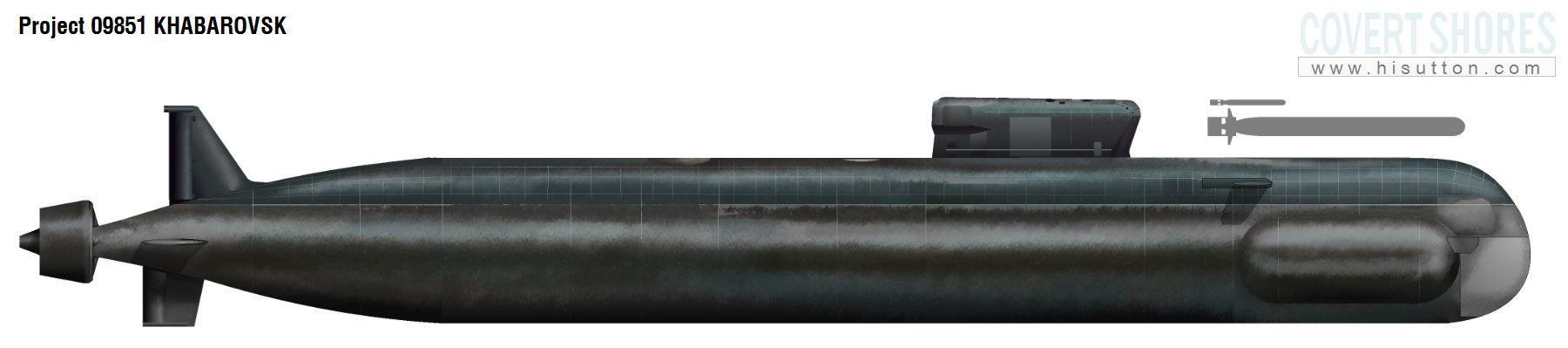

مشروع 09851 غواصة خاباروفسك
ومن المرجح أن يكون المشروع الجديد 09851 "خاباروفسك" (пр.09851 "Калитка-СМП" "Хабаровск")
منصة KANYON إطلاق الرئيسي. هذا القارب مشابه ولكن أصغر من المشروع 955 'BOREI' (пр.955 "Борей" - BOREI) SSBN كما صممه مكتب تصميم روبين الشهير. بعض ميزات التصميم تسمح لنا بتقدير أبعاد القارب.
العمل خارج قطر بدن مماثل ل BOREI يمكن تقدير طول الغواصة 120M مقابل 160M ل BOREI وهذا أمر منطقي لأن خاباروفسك لا تتطلب قسم للصواريخ وراء الشراع. وحتى أنه من الممكن أن تشارك العديد من المكونات وحتى أقسام البدن مع SSBN.
الازاحة المعلن من 10،000 طن تجعلها ضخمة، ولكن هي أخف بكثير من 13،000 طن ل BOREI

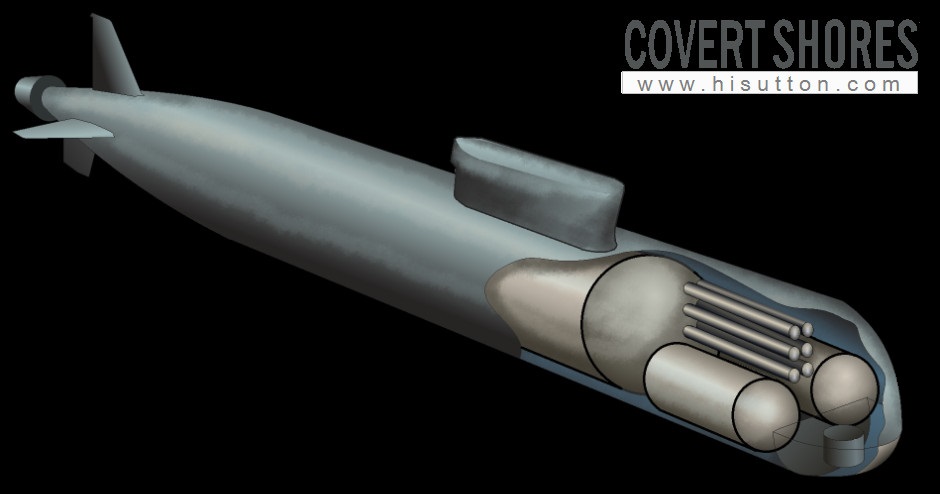

.ويشير الرسم المسرب بتلميحات قوية نحو خاباروفسك بوجود إثنين جنبا إلى جنب من هياكل البدن في القوس. هذا الترتيب غير عادي للغاية ولكن في الواقع لا يختلف عن غواصة المشروع 20120 ساروف المستخدمة لاختبار Status-6.
السبب الأساسي وراء هذا الترتيب هو أن الطوربيدات يجب إطلاقها من الأمام، ويتم نقلها خارجيا الى هياكل الضغط . لذلك كومة من ستة أنابيب طوربيد ضخمة احتلت الفضاء حيث يكون عادة بدن الضغط الأمامي ، وبالتالي تحول الفضاء المشغول الى أجسام أصغر من كلا الجانبين.

ومن المرجح أن تحمل الطوربيد العادي 533mm (21 ") و / أو 650mm (25.5") في هياكل الجناح على الرغم من أن يبقى السؤال عن كيفية إعادة تحميلها. بدلا من ذلك يمكن أن يتم حملها في الخلف في أنابيب زاوية الجناح الى الخارج لتجنب القوس المصقول.

مواصفات غواصة مشروع 09851
الازاحة: 10000 طن ( السطح )
الطول: 120m (تقدير)
القطر: 13m
البدن الرئيسي، 16M عبر القسم الأمامي (تقديرات)
السرعة: يكاد يكون من المؤكد أكثر من 20kt
التحمل: غير محدود. 60 يوما على الأقل مع الإمدادات

أقصى عمق التشغيل: على المرجح 400-500m
الطاقم: لا إحصائيات
المحرك: 1 × مفاعل نووي (وربما ОК-650В) مضخة نفاثة واحدة.
التسلح: Status -6 طوربيدات نووية. قدرة غير محددة لإطلاق الطوربيدات العادية والشراك الخداعية.
