السلام عليكم و رحمة الله تعالى و بركاته
هذا الموضوع مهم لأنه يشكل لبسا لدى الكثيرين و في المنتديات الغربية يطرح كثيرا
التكنولوجيا التي تستخدمها المقاتلات للإطباق أو ما يسمى بال lock on و تتبع الهدف مرتبطة برادار المقاتلة فرادارات المقاتلات كلها بها نكظامين للتشغيل الكشف أو ما يسمى البحث بعدها تمر للتتبع, عموما الرادارات تصدر موجات راديو تظهر على شكل نمط معين لكن عند انعكاس الموجات من جسم فنقل مقاتلة أخرى فتظهر إشارة مغايرة على شاشة الرادار عموما في البحث لا يحدث التتبع لكن أي طيار على متن مقاتلته يستطيع قراء التغيير على شاشة راداره خصوصا في الرادارات القديمة لكن الرادارات الجديد مرتبطة بمكتبة للأخطار حال الرصد تم للتبع مع تحديد نوعية الأهداف و الأخطار التي تصدرها المقاتلة المعادية من إطباق صواريخ الخ ...

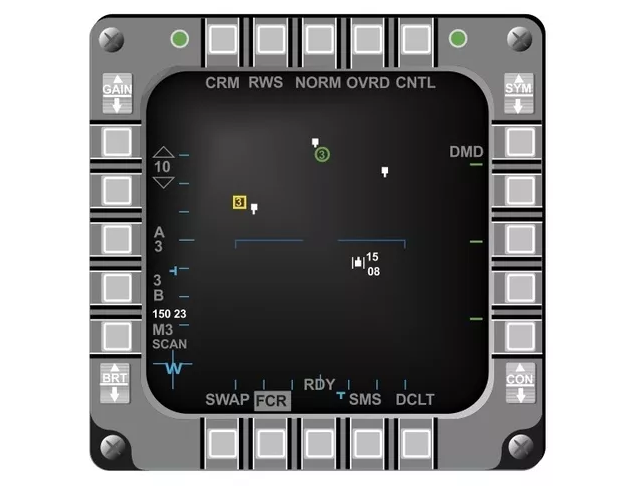

هذا مثال لشاشة عرض تابعة لرادار التحكم في إطلاق الصواريخ جو-جو أو الرشاش ال F16 FALCON عند قيامها بتتبع هدف عبر رادارها
كل تدريجة بيضاء هي تدل على مكان انعكاس الموجة لكن بما أن الرادار في هذه الحالة يقوم بالمسح فقط و ليس التتبع فالشاشة لا توفر معلومات أخرى لأنها لا ترصد أهدافا هنالك استثناء واحد بالنسبة للرادارات الدوبلر بإمكان قياس سرعة المقاتلة الخاصة بالعدو لأنه يقوم بتتبع نقطي و يسمح بقياس السرعة بحيث يعطي انعكاسين و بقسمة المسافة المقطوعة على الزمن بين نقطتي التتبع بإمكان الطيار حساب السرعة بعملية حسابية تسمح بها الرادارات الحديثة أوتوماتيكيا مثلا الرادار أعلاه الخاص بالفالكون يسمح بقياس المسافة بين كل تدريجتين في الصورة أعلاه و يحسب سرعة الهدف و يوفرها مع جملة المعلومات المتوفرة حول طبيعة الهدف و حجم الأخطار لكن تذكروا أن الشاشة أعلاه الرادار في حالة مسح فقط و ليس تتبع.
كلما اقترب الهدف كلما مر الرادار من حالة الرصد أو البحث إلى حالة التتبع و آنذاك يركز الرادار كل طاقته على تتبع الهدف و و عند تلقيه لانعكاس الموجة من جسم المقاتلة الأخرى يعطيك معلومات أكثر عن الهدف و يتيح لك إمكانية الإطباق عليه.

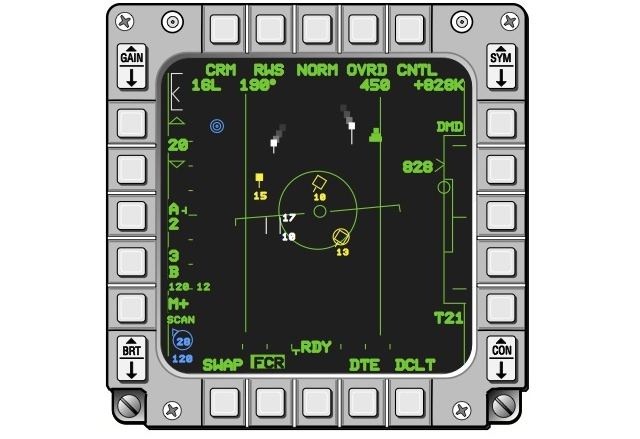

في هذه الحالة الشاشة توفر لنا معلومات أكثر عن الهدف حيث تم المرور من البحث إلى التتبع
من المعلومات المتوفرة على الشاشة :
- الزاوية بين أنف الفالكون الراصدة و المقاتلة المعادية من أنف المقاتلة إلى أنف الأخرى هي 160 درجة إلى اليسار
- يقوم بمناورة للهروب من الرصد ب 190 درجة
- سرعة المقاتلة المعادية 450 عقدة أي 833.4 كم/ساعة
في هذه الحالة يصبح طيار الفالكون لديه إدراك كامل لما يفعله طيار المقاتلة المعادية لكنه سيترقب ليرى هل تتواجد مقاتلات أخرى تدعم المقاتلة المعادية لكي لا يقع في كمين جوي لكنه إجمالا أصبح في موقف قوة مقابل طيار المقاتلة الأخرى و بإمكانه الإغلاق عليه حيث نلاحظ دائرة حول الهدف لكن في نفس الوقت تم رصد مقاتلات أخرى تظهر على الشاشة ( في أعلاها ).
بالنسبة للرادارات فبالإمكان رصد مقاتلة واحدة و تتبعه عبر تريكز كل طاقة الرادار عليها أو السماح بتشتت الموجات ما يسمح برصد أكبر عدد لكن ليس بتتبعها كلها و الإطباق يتم على الأهداف هدفا بهدف.
في الشاشة يظهر خطان يحددان زاوية المسح الذي يسمح به الرادار للرصد سأبسط النقطة أكثر كأن يقول لك الرادار أوك سأتتبع هدفا و أرصد بقية الأهداف لكن في إطار زاوية لا تتخطى 40 درجة بدل زاوية الرصد الاعتيادية 60 درجة
الإطباق ليس بالضرورة يعني إطلاق صواريخ بل يبقى الحكم للطيار هل يتسخدم الصاروخ أم رشاش المقاتلة مثلا الصورة التالية تمكنت الفالكون من رصد هدف و الإطباق عليه و يتبقى للطيار الذي اختار الرشاش اختيار فقط وقت و وضعية التسديد

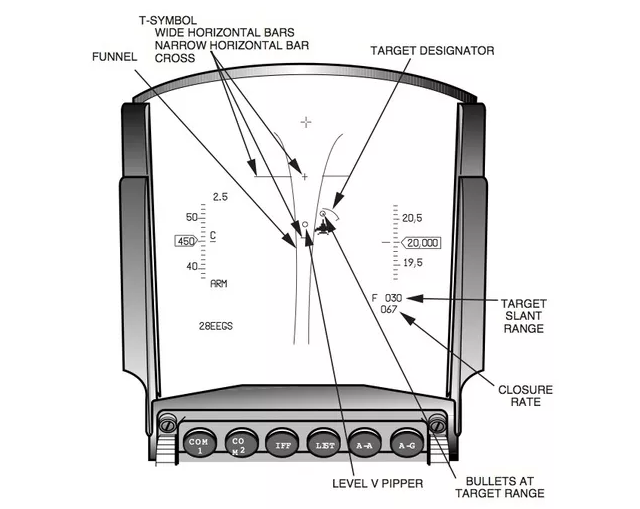

الصورة من HUD الفالكون
تلك النقطة التي تظهر على الشاشة هي الهدف المرصود و يسمي طيارو الفالكون تلك النقطة بنقطة الموت حيث إذا تحققت مع مهاراتهم فمصيرك معروف حيث أن الشاشة تعرض المسافة و الارتفاع و يبقى لك فقط إختيار اللحظة المناسبة فالتكنولوجيا سهلت كل شيء
الآن نمر للصواريخ ليس دائما أيضا مطلوب من الرادار الإطباق فصواريخ جو جو المتطورة لديها بواحث خاصة ذات التوجيه الحراري منها لا تحتاج إطباقا راداريا بل فقط الإطلاق من وضعية مناسبة و سيقوم الباحث الحراري بالبحث عن نقطة حرارية و سيتوجه مباشرة للاصطدام بها
يبقى فقط أن التوجيه الراداري يسمح بتسريع عملية الاستهداف و يعطي إحداثيات دقيقة لإصابة الهدف و الصواريخ الرادارية نوعان ذات بحث راداري نشط و أخرى ذات بحث راداري شبه نشط النوع الثاني يعتمد بشكل كلي على رادار المقاتلة حيث أنه يعتمد على توجيهه لإصابة الهدف لتقليل فرصة اكتشاف الصاروخ أي بشكل مبسط رادار المقاتلة هو رادار الصواريخ السلبية
بينما الصواريخ ذات التوجيه الراداري النشط هي صواريخ برادار لاستعمال واحد تعتمد على رادارها لتوجيهها و الإطباق على الهدف لذا رادار الصاروخ يكون أقل قوة و أرخص ثمنا لكنها لا تعتمد على رادارها إلا حين الاقتراب من الهدف و آنذاك يتم تشغيل رادار الصاروخ للإطباق و الاستهداف ما يعني أنها هي أيضا أي الصواريخ الرادرية النشطة تعتمد على رادار المقاتلة للتوجيه لكن ليس بالضرورة للإطباق و الاستهداف.
النوع الثاني يسمح للمقاتلة بإطلاق الصاروخ و التراجع من أجل حماية نفسها من أي هجوم أو صواريخ تطلقها المقاتلة المعادية قبل إصابتها أو عموما يسمح لها بالمراقبة من وضع آمن في حال احتاجت لصاروخ آخر أو للانسحاب.
بالنسبة للجزء الثاني من الموضوع فنعم يمكن للمقاتلة معرفة من يرصدها و ما الذي يقوم به يعني بالإمكان معرفة من يرصدك و من يطبق عليك حيث أن موجات الرادار هي بطبيعتها موجات تنعكس نعم لكن بالإمكان معرفة هل تم رصدك عبر ال RWR radar warning receiver هو ما يمكن تسميته بالعربية جهاز تحذير من الموجات الرادارية
هذه صورة لمقاتلة علمت عبر ال RWR بأنها رصدت
الرادارات غالبا ترصد ما أمامها مع هامش للزوايا اليمنى و اليسرى بشكل طفيف لكن ال RWR يرصد الموجات المعادية بزاوية تبلغ 360 درجة و مكتبة ال RWR بها كل الموجات الرادارية المعروفة حيث يحدد نوع التهديد
في الصورة أعلاه نلاحظ قبعة صغيرة أو مثلث أسفله 15 نعم لقد رصدت الفالكون السترايك إيغل F15
العلامة الثانية في الصورة هي S مع رقم 6 نعم هو صاروخ تابع للدفاع الجوي من نوع سام 6 و قربه صاروخ من سام 5 لكن ال RWR حدد السام 6 كالخطر الأكبر على المقاتلة و أعطاه أولوية التعامل معه لذا يحاط في شاشة العرض بما يشبه الماسة.
عند استحالة تعرف ال RWR على الموجة المسجلة يتم تحويلها إلى audio و يتم تشغيلها للطيار ليتعرف على التهديد و يقرر الطريقة الأنسب للتعامل معه.
إلى هنا انتهى موضوعي تحياتي لجميع الإخوة
