المزيد من منظومه S-300VM قبل شحنها لمصر #هام_جدا | لقطة حديثة بتاريخ سبتمبر 2017 لمكونات نظام الدفاع

[El Rey]

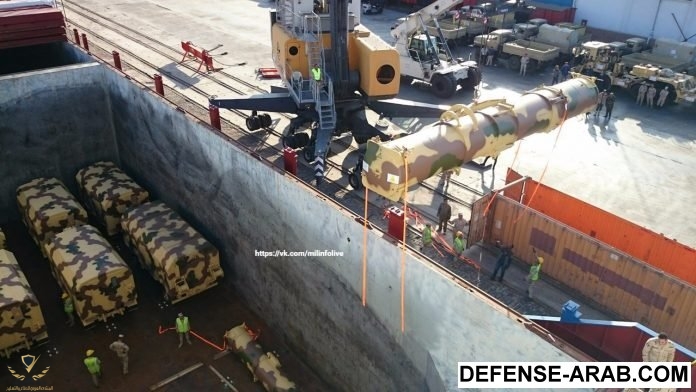

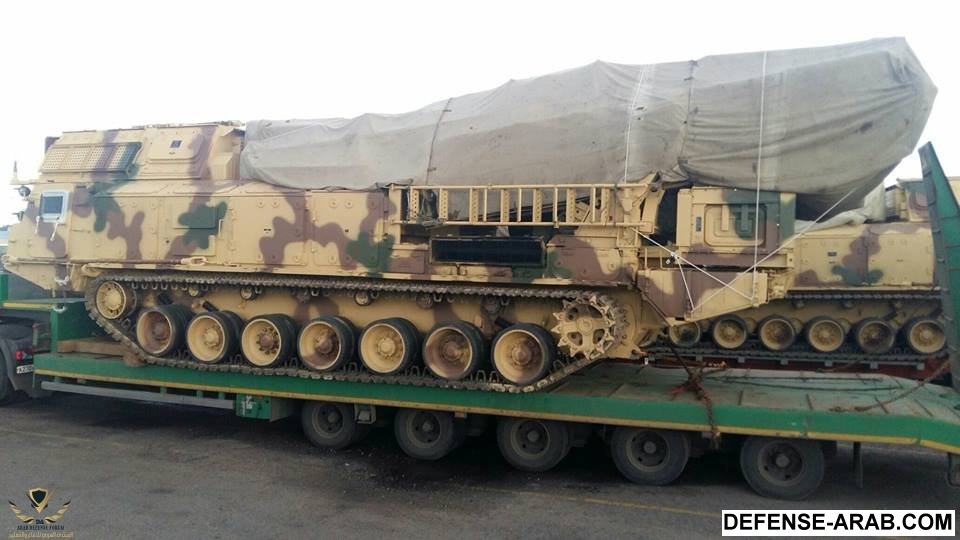

لقطة حديثة بتاريخ سبتمبر 2017 لمكونات نظام الدفاع الجوي الروسي بعيد المدى " S-300VM " المعروف ايضا بإسم " Antey-2500 " بالتمويه الصحراوي المصري في ميناء " أوست-لوجا Ust-Luga " المطل على خليج فنلندا في محافظة ليننجراد شمال غرب روسيا، وذلك في انتظار شحنها إلى مصر، ضمن صفقة إضافية جديدة لقوات الدفاع الجوي المصري، والتي كانت قد تسلمت الصفقة الأساسية بالكامل بحلول نهاية عام 2016.

كانت قوات الدفاع الجوي المصري قد تعاقدت في نهاية عام 2013 على 3 بطاريات S-300VM مع الجانب الروسي وبدأت أعمال التدريب والإستلام منذ نهاية عام 2014 وحتى نهاية عام 2016، لتطلب بعدها صفقة إضافية بدأ تسليمها العام الجاري، ولكن العدد والتفاصيل غير معروفة.

للتعرف على تفاصيل نظام S-300VM يرجى مراجعة التقرير الشامل في الرابط الآتي :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

"منقول"



[عزت]

لقطة حديثة بتاريخ سبتمبر 2017 لمكونات نظام الدفاع الجوي الروسي بعيد المدى " S-300VM " المعروف ايضا بإسم " Antey-2500 " بالتمويه الصحراوي المصري في ميناء " أوست-لوجا Ust-Luga " المطل على خليج فنلندا في محافظة ليننجراد شمال غرب روسيا، وذلك في انتظار شحنها إلى مصر، ضمن صفقة إضافية جديدة لقوات الدفاع الجوي المصري، والتي كانت قد تسلمت الصفقة الأساسية بالكامل بحلول نهاية عام 2016.

كانت قوات الدفاع الجوي المصري قد تعاقدت في نهاية عام 2013 على 3 بطاريات S-300VM مع الجانب الروسي وبدأت أعمال التدريب والإستلام منذ نهاية عام 2014 وحتى نهاية عام 2016، لتطلب بعدها صفقة إضافية بدأ تسليمها العام الجاري، ولكن العدد والتفاصيل غير معروفة.

للتعرف على تفاصيل نظام S-300VM يرجى مراجعة التقرير الشامل في الرابط الآتي :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

"منقول"

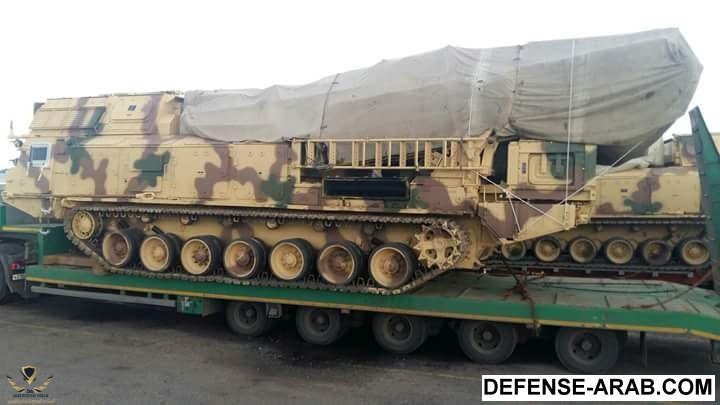

مشاهدة المرفق 89025

على فكرة غالبا تغطية النظام للحفاظ عليه فقط وليس لوجود اسرار به



[El Rey]

على فكرة غالبا تغطية النظام للحفاظ عليه فقط وليس لوجود اسرار به

متفق معك لحمايه الحاويات ليس اكثر.
كده تمت زياده اعداد ال Antey
باقي صفقه الترايموف ويبقي زي الفل كده
يا مسهل



[abo alqasem]

تم بالفعل زيادة أعداد نظام الدفاع الجوي الروسي بعيد المدى " S-300VM " المعروف ايضا بإسم " Antey-2500 " والذى اشترته مصر عن 3 بطاريات

والصورة لتسليم البطاريات الاضافية فى سبتمبر 2017

الصفقة الأولى 3 بطاريات اكتمل وصولهم بالفعل بنهاية 2016

الصفقة الثانية غير معلوم الأعداد حتى الان

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[سااهر]

أتمنى من إخواننا في مصر
التوقف عن شراء الs300 القديم بشكل عاجل
والتوجه للs400 مباشرة .
ولن ترفض روسيا
لانها أعطت المملكة وهي ليست من حلفائها فما بالك بحلفائها
سيناء موقع استراتيجي للs400



[aiakhaleel]

ما شاء الله تبارك الله
أفضل دفاع جوّي بالمنطقة من حيث التنوع
يجب ان يكون لدينا حذّر شديد من ان تقوم روسيا بإعطاء الشفرة للصهاينة و بالتالي يحيد في اَي تصادم معها

هل بالإمكان تطوير الانضمة الالكترونية



[SandSnip3r]

أتمنى من إخواننا في مصر
التوقف عن شراء الs300 القديم بشكل عاجل
والتوجه للs400 مباشرة .
ولن ترفض روسيا
لانها أعطت المملكة وهي ليست من حلفائها فما بالك بحلفائها
سيناء موقع استراتيجي للs400

قرأت قبل كده موضوع عرض التريموف على مصر فى موقع روسى لكن السعر كان مبالغ فيه تقريبا ضعف سعر ال S-300
عموما الافضل لمصر حاليا زيادة اعداد ال S-300 لعدد بطاريات كبير وبعد كده الاتجاه لل S-400 او الاثنين فى نفس الوقت لكن لا يمكن اهمال الا S-300 حاليا باى شكل لانه هيكون المرافق للارتال



[abo alqasem]

أتمنى من إخواننا في مصر
التوقف عن شراء الs300 القديم بشكل عاجل
والتوجه للs400 مباشرة .
ولن ترفض روسيا
لانها أعطت المملكة وهي ليست من حلفائها فما بالك بحلفائها
سيناء موقع استراتيجي للs400

الاس 300 فى ام والاس 400 متقاربان فى الخصائص التقنية مع الأفضلية للاس 400

فنجد أن أقصى مدى كشف رادارى للاس 300 فى ام هو 500 كم وللاس 400 هو 600 كم

أقصى مدى اطلاق صاروخى للاس 300 فى ام هو 350 كم وللاس 400 هو 400 كم

مصر اشترت الاس 300 فى ام لأن وقت تعاقدها عليه فى 2013 لم يكن الاس 400 متاح للتصدير

مع أفضليه فى السعر للاس 300 فى ام سعر بطاريتها 300 مليون دولار وللاس 400 سعر البطارية 500 مليون دولار

اضف لذلك الوقت الكبير للاستلام فالصين وهى التى اشترت الاس 400 فى عام 2014 بقرار خاص من الرئيس بوتين وللعلم وقتها كان ممنوع من التصدير للخارج , الى الان ونحن فى 2017 لم تستلم منه شيئ
ـــــــــــــــــ
وللعلم مصر تجرى مفاوضات حالية لشراء الاس 400



[الحكيم المصرى]

تور ام بوك ام الاس ٣٠٠
كل حاجه ماشيه بتسلسل مش بالبركه



[سااهر]

الاس 300 فى ام والاس 400 متقاربان فى الخصائص التقنية مع الأفضلية للاس 400

فنجد أن أقصى مدى كشف رادارى للاس 300 فى ام هو 500 كم وللاس 400 هو 600 كم

أقصى مدى اطلاق صاروخى للاس 300 فى ام هو 350 كم وللاس 400 هو 400 كم

مصر اشترت الاس 300 فى ام لأن وقت تعاقدها عليه فى 2013 لم يكن الاس 400 متاح للتصدير

مع أفضليه فى السعر للاس 300 فى ام سعر بطاريتها 300 مليون دولار وللاس 400 سعر البطارية 500 مليون دولار

اضف لذلك الوقت الكبير للاستلام فالصين وهى التى اشترت الاس 400 فى عام 2014 بقرار خاص من الرئيس بوتين وللعلم وقتها كان ممنوع من التصدير للخارج , الى الان ونحن فى 2017 لم تستلم منه شيئ
ـــــــــــــــــ
وللعلم مصر تجرى مفاوضات حالية لشراء الاس 400

شكرا لك معلومات جديدة أعرفها عن s300 vm
لكن هل يستطيع تغيير شفراته كل ثانية مثل s400



[abo alqasem]

شكرا لك معلومات جديدة أعرفها عن s300 vm
لكن هل يستطيع تغيير شفراته كل ثانية مثل s400

بالطبع راداراته لها خاصية القفز الترددى



[البرزخ]

هل لدى مصر دفاع جوي بعيد المدى صناعة غربية ؟



[abo alqasem]

هل لدى مصر دفاع جوي بعيد المدى صناعة غربية ؟

لا



[abo alqasem]

منظومة الدفاع الصاروخي بعيدة المدى S-300VM ( Antey-2500 ) العاملة بقوات الدفاع الجوي المصري
________________________________________________________

تُعد S-300VM منظومة دفاع جوي صاروخي روسية مُجنزرة ذاتية الحركة مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحرواية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات، وتعود اصولها الى النسخة S-300V التي دخلت الخدمة لأول مرة عام 1983 لدى الاتحاد السوفييتي والمُشتقة بدورها من منظومة S-300 الشهيرة.

تم تصميم منظومة S-300V خصيصا كمضاد للصواريخ الباليستية ABM Anti Ballistic Missile في المقام الأول وحملت اسم SA-12 Gladiator / Giant حيث كان صاروخ النسخة Gladiator يبلغ مداه 75 كم وصاروخ النسخة Giant يبلغ مداه 100 كم افقيا ويصل الى ارتفاع 32 كم.

في نهاية التسعينيات ظهرت النسخة الجديدة والمتطورة ( S-300VM ( Antey-2500 او " SA-23 Gladiator \ Giant " والتي اصبحت تحمل صفات قتالية جديدة جعلت منها قادرة على التصدي للمخاطر الآتية :

- الصواريخ الباليستية مُتوسطة المدى Medium Range Ballistic Missile MRBM المطلقة من مدى يصل إلى 2500 كم ولذلك سميت المنظومة بـ" Antey-2500 " نسبة لقدرتها على التعامل مع الصواريخ المُطلقة من المدى المذكور، في حين ان كلمة " Antey " ترمز إلى شركة " ألماز أنتي Almaz Antey " المُصممة والمُطورة لهذه المنظومة.

- الصواريح الباليستية قصيرة المدى Short Range Ballistic Missile SRBM المُطلقة من مدى 300 - 1000 كم.

- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile TBM المُطلقة من راجمات وقواذف الصواريخ، من مدى يصل إلى 300 كم.

- الصواريخ الجوالة بمختلف انواعها.

- الطائرات المُقاتلة والأهداف الجوية ذات قدرة المناورة العالية.

- الطائرات الاستراتيجية كقاذفات القنابل وطائرات الانذار المبكر " اواكس " وطائرات الاستطلاع الالكتروني والإعاقة والشوشرة الإلكترونية.

اما اهم الخصائص التي اكتسبتها المنظومة الجديدة :

- قدرة العمل بحصانة عالية ضد مختلف أنواع التشويش الإلكتروني الكثيف.

- قدرة رصد الاهداف الشبحية وذات المقطع الراداري شديد الإنخفاض الذي يصل إلى 0.02 متر2.

* تتميز المنظومة بأفضلية على النسخة S-300PMU2 بأنها مُجنزرة ذات قدرة حركية عالية لمرافقة القوات البرية بعكس الاخرى المدولبة ( عجلات ) المخصصة بشكل رئيسي لأعمال الحماية المركزية لعمق الدولة، كما تتميز بقدرات أفضل للتصدي للصواريخ الباليستية والصواريخ الجوالة لتوفير الحماية المكثفة للقوات البرية ضد كافة التهديدات الصاروخية المطلقة من منصات أرضية أو جوية أو بحرية وقدرة التعامل مع الأهداف الشبحية.

* على الجانب الأخر تتميز منظومة S-300PMU2 بالتكلفة التشغيلية الأقل سواء السغر للبطارية الواحدة او تكلفة تشغيل وصيانة المركبات المدولبة الأقل تعقيدا من نظيرتها المُجنزرة او تكلفة الصواريخ نفسها الاقل ثمنا من تظيرتها العاملة على Antey-2500.

* حاليا لا يتم انتاج اية نسخ من انظمة S-300 في روسيا ماعدا منظومة S-300VM لصالح الجيش الروسي ( النسخة الروسية تحمل اسم S-300V4 ) حيث تتسلح به وحداته إلى جانب انظمة S-400، وتعتبر مصر ثاني دولة في العالم تتعاقد عليه بعد فنزويلا.

بحسب ماورد في وكالات الأنباء الروسية، تعاقدت مصر على 3 بطاريات من هذه المنظومة بالإضافة الى مركبة القيادة والتحكم، ثم تم الإعلان عن مباحثات خاصة بزيادة العدد دون تفاصيل إضافية. وبدأت اعمال التسليم والتدريب منذ نهاية 2014 لتتم بحلول نهاية 2016 .

* تم زيادة أعداد المنظومة فى صفقة اضافية جرى بدء استلامها فى عام 2017

* مكونات البطارية :
_______________

- المركبة 9S457ME للقيادة والسيطرة والتحكم>

صورة صورة للمركبة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A83ME قاذفة Launcher للصواريخ وتحمل 4 صواريخ من النوع 9M83ME بالإضافة لرادار توجيه الصواريخ، والمنصوب بشكل رأسي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 90º وزاوية رأسية قدرها 110º، وتم تصميمه بهذا الوضع لرصد الارتفاعات المنخفضة بشكل افضل.

صورة للمركبة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A84ME مُلقّمة أو قاذفة Loader / Launcher للصواريخ وتحمل صاروخين من النوع 9M82MDE/9M82ME بالإضافة لرافعة للصواريخ ( كما في الصورة الرئيسية للبوست ) أو رادار توجيه الصواريخ، والمنصوب بشكل أفقي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 360º وزاوية رأسية قدرها 180º وتم تصميمه بهذا الوضع لمراقبة الاهداف الجوية في مختلف الاتجاهات.

صورة للنسخة المزودة برادار التوجيه :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- رادار توجيه الصواريخ مُتعدد القنوات 9S32ME ذات مصفوفة المسح الإلكتروني السلبي PESA، ويبلغ مداه 400 كم ويصل إلى ارتفاع 250 كم.

صوره للرادار :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، ويبلغ مداه 400 كم ويصل إلى ارتفاع 240 كم.

صورة للرادار :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- رادار مسح ومراقبة القطاعات Sector Surveillance طراز 9S19ME ذات مصفوفة المسح الإلكتروني السلبي PESA والمتخصص في رصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف ذات المقاطع الراداري المُنخفضة من خلال تركيز الاشعاع الراداري على قطاع محدد لزيادة المدى الاقصى للرصد، ويبلغ مداه 500 كم ويصل إلى ارتفاع 60 كم.

صورة للرادار :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

* يُمكن ربط المنظومة بأنواع اخرى من رادارات الانذار المبكر والمسح الجوي بعيدة المدى المُتخصصة في رصد الطائرات الشبحية عند الحاجة لذلك.

* قدرات الصواريخ :
____________________

1- الصاروخ 9M82ME او " Giant " : مُخصص للتعامل مع الصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ بمسافة 3.5 متر تقريبا مُتسببة في موجة تدميرية هائلة تقضي عليه او تطيح به بعيدا عن مساره.

# يبلغ مدى للاشتباك ضد الطائرات 200 - 250 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.

# يُمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 4.5 كم / ثانية ( 16.2 ألف كم / ساعة ).

# نجح هذا الصاروخ في احدى الاختبارات في التعامل مع هدف جوي ( طائرة أواكس ) على بعد 300 كم وارتفاع 14 كم.

# الصاروخ 9M82MDE هو نُسخة مُوسّعة المدى من الصاروخ 9M92ME ويملك نفس الصفات القتالية والفنية سالفة الذكر، ماعدا المدى الذي يصل الى 350 كم بدلا من 250 كم.

2- الصاروخ 9M83ME او " Gladiator " : مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي على مقربة من الهدف وبشكل مُركز في اتجاهه مُتسببة في موجة تدميرية هائلة تؤدي الى تدميره او الاطاحة به بعيدا عن مساره.

# يبلغ مدى الاشتباك ضد الطائرات 120 - 130 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.

# يمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 3 كم / ثانية ( 10.8 ألف كم / ساعة ).

* قدرة التتبع والاشتباك والحركية :
__________________

# عدد مسارات الأهداف التي يمكن تتبعها معا : حتى 65 مسارا.

# عدد الاهداف التي يُمكن تحديدها في آن واحد للاشتباك معها : حتى 24 هدف.

# عدد الأهداف التي يمكن ان تشتبك معها البطارية الواحدة : حتى 6 أهداف بيتم الاشتباك معهم بعدد يصل الى 12 صاروخاً.

# عدد الصواريخ التي يُمكن توجيهها ضد نفس الهدف : صاروخين من نفس المركبة القاذفة او 4 صواريخ من مركبتين قاذفتين.

# سرعة رد الفعل : 7.5 ثوان حتى بدء الإطلاق.

# زمن الإطلاق : 1.5 ثانية بين كل صاروخ للمركبة الواحدة او 0 ثانية في حالة الإطلاق المتزامن من عدة مركبات.

# سرعة نصب وحزم البطارية : 5 دقائق وبما لا يتجاوز 6 دقائق منذ لحظة التوقف حتى نصب البطارية بالكامل، ونفس الزمن ايضا بعد الانتهاء من الاشتباك وحزمها والانسحاب من الموقع فيما يُعرف بقدرة " الاختباء، الإطلاق والانطلاق بسرعة Hide, Shoot & Scoot " .

# سرعة مركبات المنظومة : 50 كم / ساعة.

# مدى العمليات للمنظومة : 250 كم بدون الحاجة للتزود بالوقود.
____________________________________________

Thunderbolt



[abo alqasem]

فيديو لمنظومة الدفاع الجوي الاستراتيجية بعيد المدى S-300VM ( Antey-2500 ) المصرية من داخل خط الإنتاج الروسي



[كاهن حرب]

هذا لمرافقة الأرتال،
يعني مع القوات البرية،

بقي مايسمى بمنظومات 'الدفاع عن الإقليم أو المنطقة'
وأظن مصر ستأتي بالإس٤٠٠ له،

ولا أدري هل الدفاع الجوي المصري ينوي ادخال مثل هذه المنظومات الضخمة بعيدة المدى،
ام أنه يرى ان الدفاع المتوسط المدى يكفي،

لم أفهم هذا الإشكال عندي ولم أجد له جواب،
ياليت لو احد يصحح لي



[El Rey]

هذا لمرافقة الأرتال،
يعني مع القوات البرية،

بقي مايسمى بمنظومات 'الدفاع عن الإقليم أو المنطقة'
وأظن مصر ستأتي بالإس٤٠٠ له،

ولا أدري هل الدفاع الجوي المصري ينوي ادخال مثل هذه المنظومات الضخمة بعيدة المدى،
ام أنه يرى ان الدفاع المتوسط المدى يكفي،

لم أفهم هذا الإشكال عندي ولم أجد له جواب،
ياليت لو احد يصحح لي

هو الطبيعي اخي كاهن حرب انه بعد اكتمال عقد الAntey سيتم الاتجاة مباشرة للترايموف ولا اعتقد ابدا انه سيتم الاكتفاء بالدفاع متوسط المدي
والله اعلم



[Gumaa1221]

فيديو لمنظومة الدفاع الجوي الاستراتيجية بعيد المدى S-300VM ( Antey-2500 ) المصرية من داخل خط الإنتاج الروسي

ازرارالتشغيل فى عربة التحكم مكتوب عليها بالروسية اليست المخصصة للتصدير الكتابة عليها بالانجليزية ؟ :لا أعلم:



[abo alqasem]

ازرارالتشغيل فى عربة التحكم مكتوب عليها بالروسية اليست المخصصة للتصدير الكتابة عليها بالانجليزية ؟ :لا أعلم:

هذه ليست غرفة التحكم بل لفرد منصة الاطلاق أو اعادة طيها



[abo alqasem]

هذا لمرافقة الأرتال،
يعني مع القوات البرية،

بقي مايسمى بمنظومات 'الدفاع عن الإقليم أو المنطقة'
وأظن مصر ستأتي بالإس٤٠٠ له،

ولا أدري هل الدفاع الجوي المصري ينوي ادخال مثل هذه المنظومات الضخمة بعيدة المدى،
ام أنه يرى ان الدفاع المتوسط المدى يكفي،

لم أفهم هذا الإشكال عندي ولم أجد له جواب،
ياليت لو احد يصحح لي

أخى كاهن أولا تحياتى

هل لأن المنظومة تتمتع بحركية أفضل فى الصحراء والمناطق الوعرة لأنها مجنزرة ( دفاع جوى مرافق للقوات البرية )

صار لابد من تحركها مرافقة للتشكيلات البرية - شئ عجيب -

ألا تستطيع اذا تم نشرها فى أى مكان فى الدولة أن تحمى الأجواء ولا ستقول للطائرات المهاجمة سورى لازم أمشى شوية فى الصحراء عشان أنا دفاع جوى قوات برية

وتحياتى لك مرة أخرى
