سلاح الجو الملكي البريطاني يتطلع الى تركيب انظمة BriteCloud على مقاتلات Typhoon

Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
744
التفاعل
6,326 84 0


اعلنت شركة Leonardo الايطالية خلال معرض DSEI 2017 المقام حالياً في بريطانيا ، اعلنت عن نجاح الطلعات الجوية لاختبارية للاهداف الخداعية النشطة BriteCloud من نوع BC55 -الاسطواني الشكل- والتي يجري تنفيذها بواسطة مقاتلات Tornado GR4 تابعة للسرب رقم 41 الخاص بالاختبار والتقييم منذ شهر مارس الفائت

وقال المتحدث الرسمي للشركة ، ان سلاح الجو الملكي البريطاني RAF يتطلع الى دمج نظام Britecloud من نوع BC218 -المظلع الشكل- على اسطول مقاتلات Typhoon لديه والذي سيأتي مع منظومة نشر ذكية Smart Dispenser لانظمة التشويش النشطة BriteCloud

لكن النظام لم يتم شراءه من قبل سلاح الجو البريطاني بعد ، ولهذا فان الجدول الزمني غير متاح حالياً


- - - - - - - - - - - - -

DSEI 2017: Leonardo’s BriteCloud passes trials

Leonardo has announced that its BriteCloud system has successfully undergone trials with the Royal Air Force (RAF) in the United States in March this year.

The trials saw more than 80 BC55 BriteCloud countermeasures in the round 55 mm diameter configuration dispensed by the Panavia Tornado GR4 aircraft of RAF’s 41 Test & Evaluation Squadron against a variety of simulated ground-based threats. According to Norman Bone, chairman and managing director of Leonardo MW, the system was able to “repeatedly break lock”.

Analysis of the results of the testing is currently being carried out by the Air Warfare Centre at the UK’s Defence Science & Technology Laboratory, DSTL.

Bone said that the company is hopeful that the system will be given approval to be deployed on the RAF’s Panavia Tornado GR4 aircraft in the near future.

A Leonardo spokesperson said that the RAF was currently looking at integrating the BC218 BriteCloud – which is in a square configuration – on the Eurofighter Typhoon fleet, which comes with a smart dispenser. However, as the system has yet to be procured by the RAF, timelines are currently unavailable.

The BriteCloud is an expendable decoy that is launched from a countermeasure dispensing system, and is designed to protect fast jets from threat fire-control radars and RF-guided active and semi-active missile threats.




.

التعديل الأخير:

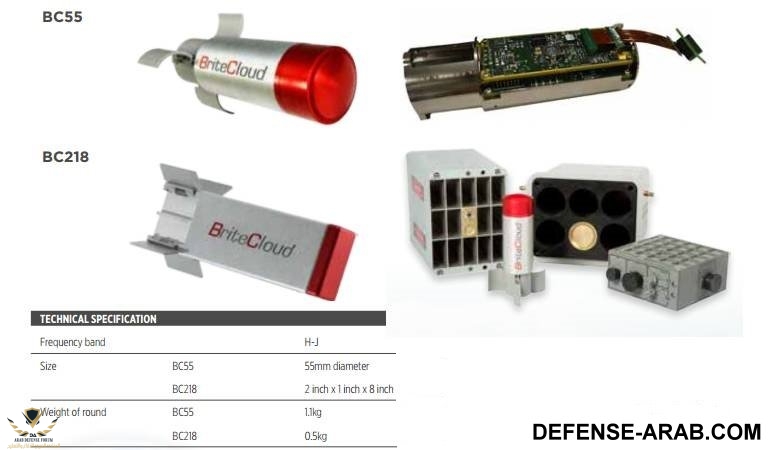

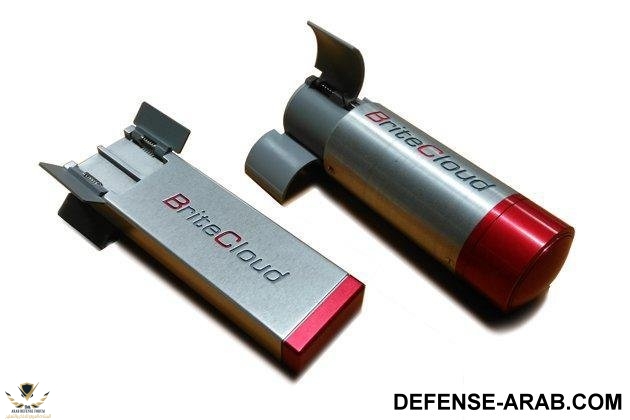

انظمة الخداع النشطة BriteCloud تتوفر في نوعين

النوع الاول BC55 الاسطواني الشكل ذو قطر 55 ملم ، والنوع الثاني هو BC218 المضلع الشكل ، وهذا يوفر مرونة في تركيب هذه الانظمة في المنصات الجوية المختلفة







بروشور تعريفي عن النظام


التعديل الأخير:
ماهي فائدة هذا النظام

هل يعطي طائره وهميه خلف طائرة التايفون والا شراك خداعيه للصواريخ المضاده للطائرات

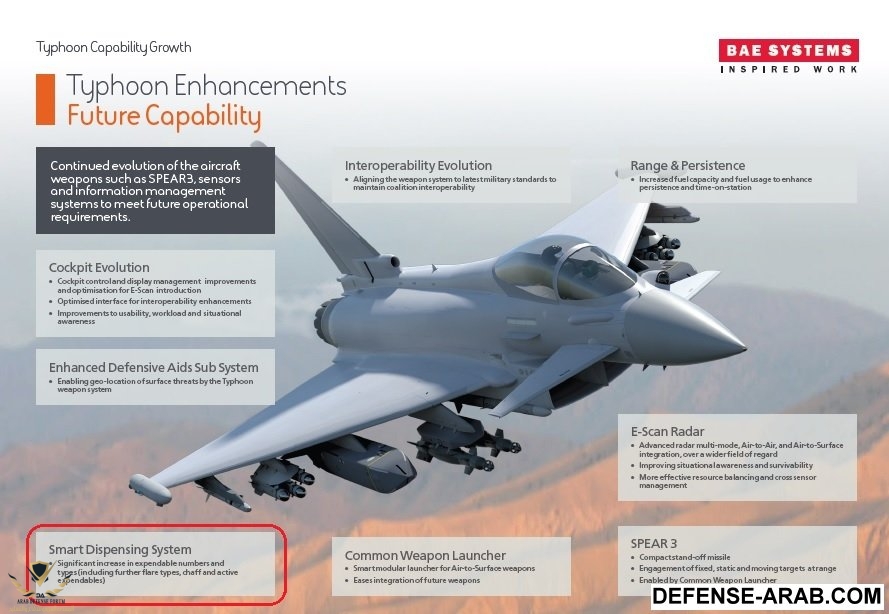

من ضمن تطويرات مرحلة التعزيز الرابعة P4E لمقاتلات Eurofighter Typhoon ، هو تركيب انظمة نثر ذكية لوسائل الحماية الذاتية Chaff/Flare ، وهو نفسه سيكون لنثر انظمة BriteCloud النشطة



.

ماهي فائدة هذا النظام

هل يعطي طائره وهميه خلف طائرة التايفون والا شراك خداعيه للصواريخ المضاده للطائرات

هي اهداف خداعية Chaff نشطة تقوم بتضليل الصواريخ الرادارية المعادية



ويمكن تركيبها في نفس انظمة النثر المستخدمة ل Chaff التقليدية ، لكن في مقاتلات Typhoon ستقوم بتركيبها في انظمة نثر ذكية جديدة بدلاً من المستخدمة حالياً


.

فكرة هذه الانظمة هي انها تحوي على ذاكرة رقمية .. عندما تواجه الطائرة اي تهديد من اغلاق راداري او صاروخ متجه ضدها سواء صاروخ مطلق من نظام SAM أو صاروخ AAM .. تطلق هذه الشراك التي ستقوم بصنع اهداف وهمية مماثلة وتخدع الصاروخ ...


يتم توجيه الصواريخ جو-جو A/A مبدأيا عن طريق رادار المقاتلة الأم Fighter Radar ... ولكن بعد ان يصل الى مسافة معينة قصيرة قد تكون بين 20-40 كم تقريبا يبدأ الصاروخ بالاعتماد على باحثه

وهنا المدى يعتمد على الصاروخ وقوة باحثه بالدرجة الأهم .. وتكون اهمية زيادة مدى باحث الصاروخ Missile Seeker انه وبعد ان يعتمد على باحثه يمكن للمقاتلة التي اطلقته ان تناور او تهرب كما تريد بدون الحاجة للتاكد من الاتصال بين الرادار والصاروخ ...

ولكن رادار المقاتلة سيحدد نطاق بحث معين للصاروخ ايضا بحيث انه يخبر الصاروخ بان يقوم بالبحث في هذا النطاق ويرتب الاوليات حسب High-Mid هذا النطاق نسميه Uncertainty Volume اما الاهداف خارج هذا النطاق فسيقوم الصاروخ وقتها بالتجاهل " ignore "

فيكون في صاروخ AIM-120 مثلا النمطين Two Modes فيبدأ بالنمط High حيث يبحث عن الهدف الاكثر تسارعا الى المقاتلة الام ... فإذا لم يجد يحوّل النمط الى Mid بحيث يضرب اكبر هدف بالمنطقة بناء على معامل RCS بحيث يستهدف طائرات الاواكس او التانكر ...

RCS = Radar Cross Section

اما في صاروخ Meteor فلا يوجد هذا التنوع بالخيارات مثلا حيث لايوجد الا نمط High حيث يستهدف المقاتلة او بالاصح الهدف الاكثر تسارعا

وتكمن اهمية ترتيب الانماط بنمط High ثم Mid بحيث الخطورة على المقاتلة الام .. فالهدف الذي يتسارع ناحيتها يكون اكثر خطرا من طائرة التانكر Tanker مثلا



هل المقصود فيه هو النفس الهدف الوهمي اللي ضهر بالصوره خلف التايفون بالدقيقه 55 :3



لا ، الذي بالفيديو هو فخ راداري مجرور TRD وتمتلك مقاتلات Typhoon عدد اثنين منها

لكن BriteCloud هو عبارة عن Chaff نشط ، وهذا فيديو عنه




.

لا ، الذي بالفيديو هو فخ راداري مجرور TRD وتمتلك مقاتلات Typhoon عدد اثنين منها

لكن BriteCloud هو عبارة عن Chaff نشط ، وهذا فيديو عنه




.

كما هو موضح بالصوره فانها تحمل عدد 6
واعتقد انها ممكن تحمل 12 مع التحديثات

عموما

كما اتمنى ان نحصل علي التقنيه حقته لنقوم بتركيبها علي كافة المقاتلات التي لدينا من اف 15 الي الترنيدو وصولا للتايفون

كما هو موضح بالصوره فانها تحمل عدد 6
واعتقد انها ممكن تحمل 12 مع التحديثات

عموما

كما اتمنى ان نحصل علي التقنيه حقته لنقوم بتركيبها علي كافة المقاتلات التي لدينا من اف 15 الي الترنيدو وصولا للتايفون

لاحظ بريطانيا طلبت الشكل الرباعي وهذا ممكن تحمل منه في القاذف الواحد عدد 15 شراك خداعية ...

الحقيقه انه بعد الله سوف يحمى مقاتلاتنا وطيارينا من الاستهداف والحصول عليه ضروره ملحه

لانه يضمن لنا التفوق الجو في اي منازله

لاحظ بريطانيا طلبت الشكل الرباعي وهذا ممكن تحمل منه في القاذف الواحد عدد 15 شراك خداعية ...


الله يسعدك دنيا واخره

توي استوعبت السالفه

الاسطوواني فقط 6 بينما الرباعي يصل الي 15

تشكرات يا عسل ما قصرت

لا ، الذي بالفيديو هو فخ راداري مجرور TRD وتمتلك مقاتلات Typhoon عدد اثنين منها

لكن BriteCloud هو عبارة عن Chaff نشط ، وهذا فيديو عنه




.

مع احترامي الاجيال الجديدة من الصواريخ ايضا لديها القدرة علي مقاومة التشويش وتحديد الاهداف المزيفة والحقيقية الدنيا ليست احلاما وردية كما يتصورون في الفيديو

مع احترامي الاجيال الجديدة من الصواريخ ايضا لديها القدرة علي مقاومة التشويش وتحديد الاهداف المزيفة والحقيقية الدنيا ليست احلاما وردية كما يتصورون في الفيديو

ومع احترامي لك ، الامرو ليست بهذه البساطة ولا يوجد شيء مطلق

الامر اشبه بمعركة السيف والدرع وكل واحد منهما يتطور بشكل متسارع ، الاساليب الهجومية تتطوير وكذلك الاساليب الدفاعية تتطور ، والفائز الذي يوظف العوامل والتقنية الحديثة ويستخدمها بشكل مثالي ليتمكن من التغلب على الاخر

وبالتأكيد استخدام منظومة BriteCloud كـ " Chaff الكتروني نشط" كوسيلة حماية ضد الصواريخ الرادارية افضل من Chaff التقليدي المكون من الالمونيوم وتنغستن ويزيد من فرص تلافي الصواريخ المهاجمة ، والا لما رأينا السويد تجهز مقاتلات Gripen C/D بها ، وبريطانيا تعاقدت لتجهز مقاتلات Tornado GR4 بهذه الانظمة وتسعى لتضيفها على مقاتلات Typhoon ، وبل وصل الامر لاختبارها من على مقاتلات F-16 الدنماركية ، وامكانية تركيبه على مقاتلات F-15 ايضاً

.
