الـمـقـاتـلـة الـتـركـيـة Terminator 2020

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)
Terminator 2020


هي تطوير لمقاتلات فانتوم F4-II Phantom التركية


قامت بتطويرها اسرائيل - IAI لصالح سلاح الجو التركي


جرى تبديل 20 كم من الأسلاك و الخراطيم


تم تخفيض الوزن بمقدار 750 كغ


حصلت تغيرات جذرية في قسم الكترونيات الطيران و أنظمة الاستشعار
و التسليح النوعي


شاشات عالية الدقة متعددة المهام

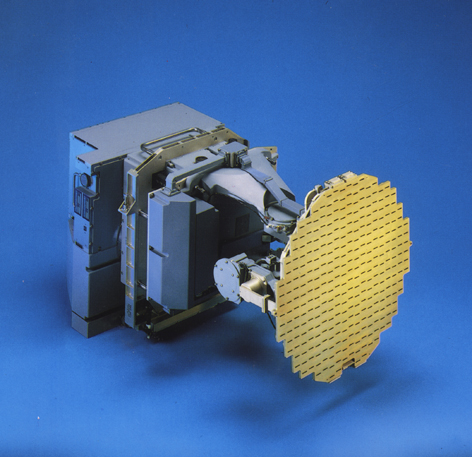

رادار الكشف و التحكم بالنار الاسرائيلي EL/M-2032 بمدى 150 كم

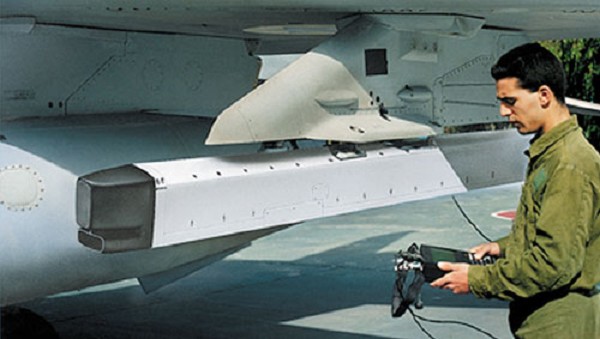

بود الحرب الالكترونية الاسرائيلي EL/L-8222


دمج الصواريخ الأميركية AIM-129 AMRAAM جو - جو بعيدة المدى


دمج صواريخ كروز التركية SOM


دمج صواريخ سبايك الاسرائيلية

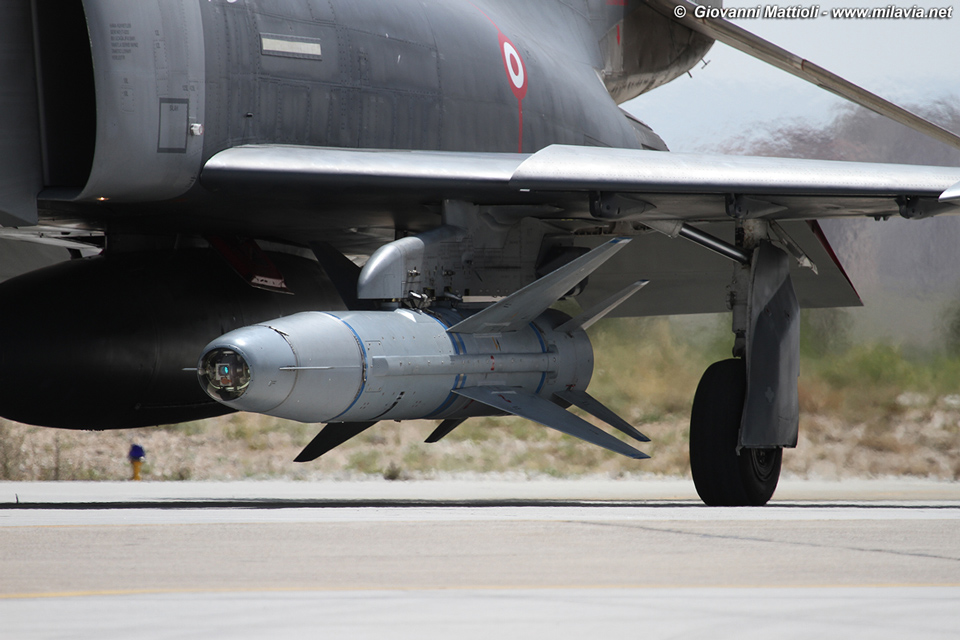

دمج صواريخ بوباي الموجهه AGM-142 Popeye الاسرائيلية
وزن الرأس الحربي 360 كغ
المدى 80 كم


مقاتلة من القرن الماضي تلاعبت اسرائيل بجيناتها و حولتها الى المعيار
Terminator 2020










كما يقول المثل المصرى - عملوا من الفسيخ شربات - اى من اسماك متعفنة تم صنع مشروب حلو المذاق

الأتراك استفادوا من الصهاينة كثيرا،
أعتبره اعمق تعاون تكنولوجي عسكري في الشرق الأوسط،

١.٦ مليار منذ ٣٠ سنة تقريبا وهو مستمر ويتعمق يوما بعد يوم،
ولايتأثر بالخلاف السياسي،
ونتائجه مثمره لصالح الأتراك وهذا معروف

مقاتلة الفانتوم محيرة
بصمتها كبيرة جدا ومناورتها معقدة وبالرغم من ذلك تستخدم لمهام كبح الدفاعات الجوية

Terminator 2020


هي تطوير لمقاتلات فانتوم F4-II Phantom التركية


قامت بتطويرها اسرائيل - IAI لصالح سلاح الجو التركي


جرى تبديل 20 كم من الأسلاك و الخراطيم


تم تخفيض الوزن بمقدار 750 كغ


حصلت تغيرات جذرية في قسم الكترونيات الطيران و أنظمة الاستشعار
و التسليح النوعي


شاشات عالية الدقة متعددة المهام


رادار الكشف و التحكم بالنار الاسرائيلي EL/M-2032 بمدى 150 كم



بود الحرب الالكترونية الاسرائيلي EL/L-8222


دمج الصواريخ الأميركية AIM-129 AMRAAM جو - جو بعيدة المدى


دمج صواريخ كروز التركية SOM


دمج صواريخ سبايك الاسرائيلية


دمج صواريخ بوباي الموجهه AGM-142 Popeye الاسرائيلية
وزن الرأس الحربي 360 كغ
المدى 80 كم


مقاتلة من القرن الماضي تلاعبت اسرائيل بجيناتها و حولتها الى المعيار
Terminator 2020









لكن متى تم التطوير الإسرائيلي لها ؟؟
اعتقد على الاقل قبل هجوم اسرائيل على سفينة مرمرة التركية قبل سبع سنوات .

عيب والله كلمة المقاتلة التركية المفروض المقاتلة الاسرئيلية:اخ:

مفتوح اى مشاركة خارج الموضوع بعد كده حظر نهائى لصاحبها من المشاركة واى خدمة

تعديل يحسب للصهاينه للاسف

ماهو الرادار والطائرة الصالحة لعمل ذلك في الجيش المصري بعيدا عن العقوبات الامريكية؟

فتحتات منافذ الهواء مختلفة في هذا النموذج .. معناه تغييرات بالمحرك ؟

كبسولات عسكرية

1-المقاول الرئيسي هي Elbit للحزم الإلكترونية وال LAHAV لتعديلات البدن
2-قامت اسرائيل بوضع تعديلات مقارنة بنسختها ال F-4 2000 Kornus كالتالي
-ظلت شاشة التهديف كماهي Kairser wide angle HUD الموجودة على ال Kornus بعض المصادر تتحدث عن وضع الشاشة El-Op 976

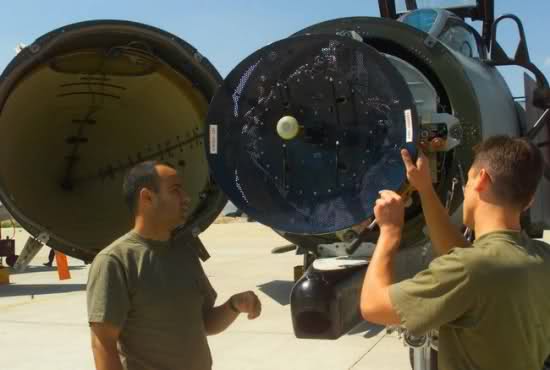

-تم تبديل الرادار Norden APG-76 SAR بالرادار EL/M-2032 للتحكم النيراني
-تم وضع نظام الحماية السلبي AN/ALQ-178 عبر شركة MIKES Electronics التركية
-عصا تحكم HOTAS Hands On Throttle And Stick
-بود الإجراءات الإلكترونية المضادة EL/L-8222
-البود الشبكي MIL-STD-1553B
-

بالنسبة لأعمال الهيكل
-زيادة مدى العمر للبدن ب 6.000 ساعه مقارنة ب 5.000 ساعة سابقا
-شاشة متعددة الأغراض MFD أحادية للطيار وشاشتين لضابط الأسلحة Weapons Systems Officer اختصارا WSO
-نظم توجيه وملاحة GPS/INS
-تبديل 20 كلم من الأسلاك
-تعديل نظم الهيدروليك سمحت بخفض 750 كجم من الوزن أو 1653 رطل

-على نقاط تعليق الصواريخ AIM-9 Sidewinder تم منح الطائرة قدرة حمل بود التشويش EL/L-8022 للدعم الإلكتروني
-دمج نظام التحذير الراداري AN/ALQ-178(V)3 وكذلك حزمة تضليل راداري وحراري

-الرادار EL/M-2032 للتحكم النيراني والهجوم الأرضي بأنماط متعددة هو أساس التطوير
بقدرات قتال جوي وقدرة رصد حتى 80 ميل بحري و6 أنماط إشتباك جوي باستخدام الصاروخ AIM-9L/M كتسليح رئيسي
كذلك في قدرات الهجوم الأرضي واستهداف أهداف من 80 ميل بحري في البر و 160 ميل بحري في البحر وقدرات SAR للتتبع

بالنهاية حزمة التسليح
-بود التهديف Litening II
-ذخائر موجهة بالليزر AGM-65G Maverick و GBU-10/12
-ذخائر إسرائيلية كال Pyhton-3/-4 و Popeye 1

فتحتات منافذ الهواء مختلفة في هذا النموذج .. معناه تغييرات بالمحرك ؟
لا يوجد مايشير الى تغيير فتحات المحرك وهي نفس فتحات الطراز F-4 Phantom II
كذلك تم تخفيض الوزن 750 كجم وبالتالي لا يوجد أي حديث عن تغيير المحرك

تعديل يحسب للصهاينه للاسف

ماهو الرادار والطائرة الصالحة لعمل ذلك في الجيش المصري بعيدا عن العقوبات الامريكية؟
نيجي للنسخ المطورة حول العالم كده

النسخه الألمانية المطورة F-4F ICE كانت الأفضل حتى ظهور ال Kornuss الإسرائيلي
النسخه الألمانية شملت الرادار APG-65 والدمج مع الصاروخ AIM-120 AMRAAM في النسخ اليابانية والكورية الرادار الأخف APG-66

النسخ اليونانية المطورة شملت نفس الرادار ومعه شاشة تهديف انتاج GEC-Marconi
والبود الإسرائيلي لايتيننج 2

النسخه الإيرانية وحديث عن رادار صيني للقصف الأرضي ومن ضمن الأخبار استهداف ايران للميليشيات في العراق بقنابل تليفيزيونية

ما لاحظته أن الصاروخ AIM-120 لم يتم دمجه على الF-4 2020 Terminator

لو سمحت اخي مارشل لو تحدثت عن التحديثت التي في المقاتلة F4 والدول التي تمتلك طائرة مميزه من F4 معالشكر
