سبق وكشفت تركيا عن المنظومة الرادارية المصفوفة الممرحلة او الطورية متعدد الوظائف وهو ÇAFRAD الذى تخطط شركة ASELSAN التركية للإنتهاء من الوجه الأول من الرادار هذا العام وإختباره فى عام 2018 والنظام يغطى فى السمت 360 درجة نظرا للأربع أوجه وهذا للفرقاطات الثقيلة للدفاع الجوى التركية TF-2000 التى ستدخل الخدمة فى 2021 اى فى بداية عقد 2020 مع حاملة الطائرات التركية والذى إمتلك احدث التطورات التكنولوجية التى وصلت لها تركيا حيث إمتلك نظام ÇAFRAD الآلاف من وحدات الإرسال والإستقبال مع ملاحظة ان شركة AB-MikroNano ستنتج الدوائر المتكاملة بحجم النانو و الميكرو المستندة الى GaN و كذلك الترانزستورات القائمة على GaN وهذا فى ديسمبر والتى هى شراكة بين شركة ASELSAN وجامعة BİLKENT وتركيا كانت تستهدف استغلال ال GaN فى رادرات الدفاع الجوى ويمتلك الرادار فى العموم ميزة معالجة الإشارات رقميا وضغط النبضات وقدرات تتبع الأهداف المتعددة وقدرة تمكين الشعاع الإلكترونى مع التدابير الإلكترونية المضادة - المضادة المتقدمة ويتكون من ثلاثة أنظمة رادارية حيث :

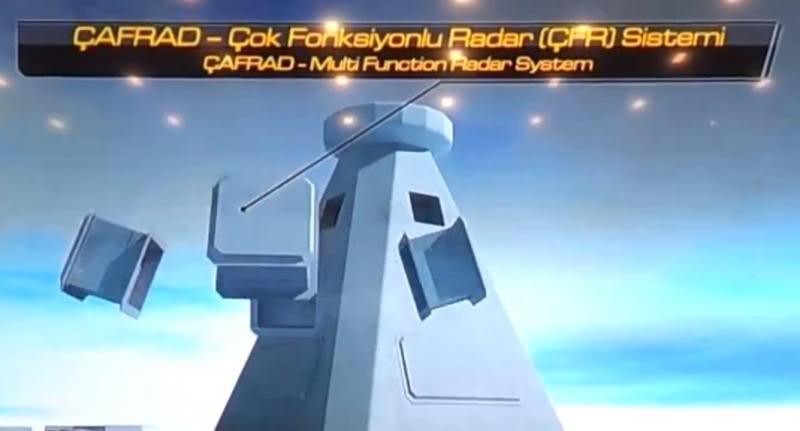

اولا : ÇFR وهو APAR متعدد الوظائف حيث يكتشف الأهداف السطحية ويتتبعها وكذلك يستطيع إكتشاف الأهداف الجوية الصغيرة المحلقة على إرتفاع منخفض اى الملاصقة لسطح البحر وبسرعات عالية ويستطيع ان يتتبع الهدف وبميزة التحكم فى النيران ، مداه يصل الى 150 كلم وقدرة التتبع اكثر من 1000 وهو يعمل على موجة x-band .

ثانيا : UMR وهو APAR بعيد المدى فمهمته الكشف عن الاهداف الجوية والسطحية وتتبعها من مسافات بعيدة حيث يصل مداه الى 450 كلم وقدرة التتبع الى 2000 ويعمل على موجة s-band .

ثالثا : AYR وهو APAR لإنارة الهدف للصواريخ الشبه نشطة ويصل مداه الى 150 كلم ويعمل على موجة x-band .

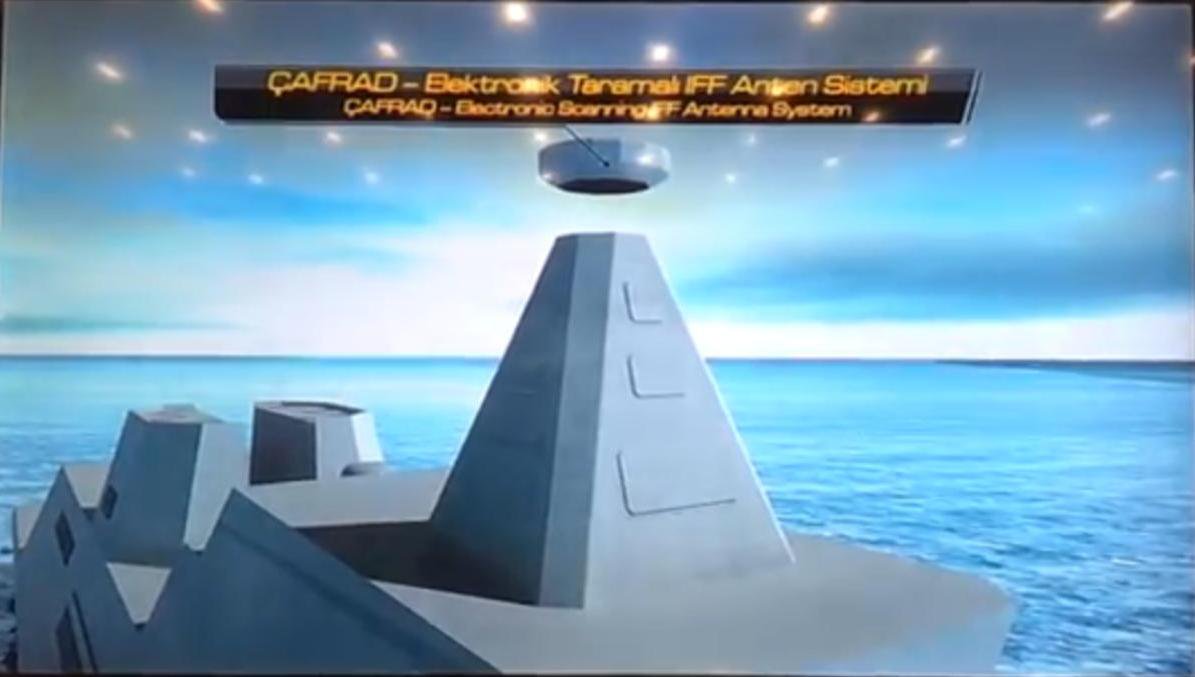

بجانب رادارات المصفوفة الممرحلة او الطورية النشطة يوجد نظام iff نشط حيث توجد هوائيات لتحديد الصديق من العدو الذى يصل مداه الى 450 كلم .

ويمكن دمج نظام ÇAFRAD على هيكل الصارى الواحد مع رادار ذات خصائص الإحتمالية الضعيفة للإعتراض LPI او للملاحة مع جناح الحرب الإلكترونية وبمناسبة الحرب الإلكترونية نذكر ان تركيا تمتلك نظام تدابير الدعم الإلكترونى esm وهو من شركة ASELSAN التركية الذى يسمى ب ARES-2N وهو الذى يغطى نطاق ترددى عريض حيث من e-band حتى j-band ويتميز بقدرة تعيين الإتجاه فى النطاق الترددى الواسع ومصفوفة الهوائى تتميز بالحساسية العالية مع للنظام وهى إنتقاء عرض الحزمة الترددية الذى يسمح للنظام ان يكتسب مناعة من نزع او تقليل من حساسيته والتى تظهر للأنظمة المفتوحة او المتشعبة وهذا عندما إشارات الموجة المستمرة او إشارات الدوبلر النبضية تكون حاضرة ويتميز النظام بسرعة معالجة الإشارات الرادارية المعقدة والتحليل بين الذبذبة او تحليل النبضات المضغوطة او المعدلة وكذلك بدقة القياس المتغيرة وبقدرة تتبع البواعث وتحديد موقعها وعموما النظام يتميز ببنية المستقبلات الرقمية عريضة النطاق مع الإحتمالية العالية للإعتراض POI مع الإحتمالية المنخفضة للإنذار الكاذب ويتميز النظام بقدرة إكتشاف البواعث ذات خصائص الإحتمالية الضعيفة للإعتراض LPI ويمكن لهذا النظام دعم بيانات الملاحة للسفينة بجانب الإنذار المرئى والصوتى للطاقم من أى إطباق او القفل على السفينة ومن بواعث الموجة المستمرة والصواريخ الموجهة النشطة ويمكن ان يضع موقع الباعث على الخريطة الرقمية وحتى للغواصات التركية بيضعوا على اثنين من غواصات الألمانية من فئة AY التى من طراز 209/1200 حيث منظومة ARES-2SC و ARES-2NS على غواصاتها الجديدة Type 214 وكذلك سبق وعرضت شركة ASELSAN على البحرية التركية تحديث نظام تدابير الدعم الإلكترونى esm لأربعة غواصات فئة Preveze طراز 209/1400 مع العلم ان تركيا تمتلك أربعة غواصات أخرى فئة GÜR طراز 209/1400 اخرهم دخلت الخدمة 2007 مع العلم انها متعاقدة على ست غواصات فئة REİS طراز 214/1200 فالانظمة التركية متواجدة على الغواصات الألمانية التركية التى تبنى فى تركيا وبصمة الغواصة التركية غير معروفة .

والمدافع على الفرقاطات التركية كمثال تكون مقترنة بنظام كهروبصرى متطور حيث شركة ASELSAN لديها نظام ASELFLIR-300D الذى هو نظام للإستطلاع والمراقبة وكونه نظام للتحكم فى توجيه النيران نحو الأهداف المعادية والنظام عليه كاميرا عالية الدقة التى تصل دقتها الى 1440x576 والتى تعمل فى نطاق الموجات الطويلة بالاشعة تحت الحمراء lwir حيث فى نطاق طيفى بين 8 - 14 μm ومجال الرؤية فى لحظة معينة له هى 1.75 درجة الى 6.4 درجة الى 30 درجة ولكاميرا التلفزيونية للمراقبة هى 0.8 درجة اما التغطية المستمرة للنظام هى 360 درجة فى السمت و - 50 درجة الى + 105 درجة ويلاحظ ان النظام يضم كاميرا تلفزيونية تتميز بوجود ثلاثة أجهزة مقترنة الشحنات ccd التى هى افضل بثلاثة مرات بالبيكسلات عن الكاميرا ذات جهاز مقترن الشحنة الواحدة وعموما يتم التقسيم الضوء القادم لعدسة الكاميرا بواسطة الموشور ثلاثى الألوان الذى يوجه نطاقات الطول الموجى الى الضوء المناسب لجهاز مقترن الشحنات ccd حيث كل جهاز مقترن الشحنات ccd ياخذ كمقياس لاحد الالوان الأساسية حيث الأحمر او الأزرق او الأخضر وكمعلومة حاليا أصبحت هناك الكثير من الكاميرات ذات جهاز مقترن الشحنات CCD عالى الحساسية والكاميرات ذات اجهزة مقترنة الشحنات CCD اصبحت متعدد الاطياف وتعد هى تكنولوجيا لإلتقاط الصورالرقمية وتستخدم CCD على نطاق واسع فى المستشعرات الكهروضوئية وطريقة عملها قائمة على إلتقاط الضوء او البيانات الضوئية وتحويلها الى إشارات كهربائية بإختصار وبسهولة مجسات CCD الذى تتزود به الكاميرات هو فى العموم تفيد فى الكشف عن الأجسام الباهتة جدا وتتميز الصور بالجودة العالية ونسبة التشويش الخلفى فى الصورة ضئيل جدا ويتميز النظام أيضا بليزر قياس المدى وليزر تحديد الاهداف الذى يصل مداها الى 20 كلم بطول موجى 1064 nm ومعدل التكرار يصل الى 20 Hz .
منقول
