F-22 Raptor الرابتـور

BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan



ف22 عباره عن كمبيوتر طائر تجمع بين التكونولوجيا والتصميم الشبحى بحيث تهاجم الاعداء دون سابق انذار
-تعتبر احدث واول طائره مقاتله متخفيه في سلاح الجو الامريكيى وفي العالم.
صممت الطائره لتكون متفوقه في كل انواع القتال بما فيها القريب وليس فقط في ما بعد مدى الرؤيا
بنيت الطائره بنسبة 39% من التيتانيوم و16% من الالمنيوم 24%من المواد المركبه والياف الكربون



]








كان من المفروض ان تستبدل ال ف15 ولكن بسبب قابلية الف15 للتطور وتكلفة ال ف22 العاليه ستكون ف22 داعمه للف15 ومتكامله معها لوقت يصبح من الممكن الاستغناء عن ف15 نهائيا
بدا مشروع ف22 في بداية الثمانينات

مواصفاتها

الوظيفه الاساسيه : التفوق الجوى
طول الجناحين : 13.5 متر
طول الطائره:18.9 متر
الارتفاع : 5متر



المحرك والمناوره




[/URL]محرك برات اند وتنى نوع f119-pw-100' يتميز بالدفع الموجه وسرعه صوتيه super cruise ماك 1.5 ماك او سرعه قصوى 1.8 ماك
قوة المحرك 35000 باوند من الدفع مقابل 25000-29000 لل ف15
يعطى محرك ف22 نسبة دفع \وزن كبيره مع نسبة استهلاك وقود منخفضه مما يزيد من حمولتها ومداها

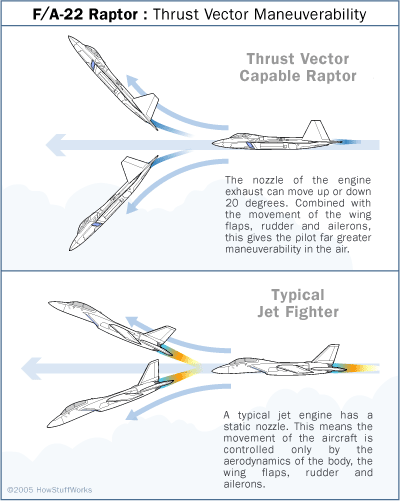

يمتاز المحرك بنظام الدفع الموجه لغاية 20 درجه مما يعطيها قدره على المناوره وعلى التسارع بشكل ممتاز وهذا النظام يعمل بشكل تلقائي مع نظام التحكم بالطيران








"]
















طورت من قبل شركة لوكهيد مارتن وتم الاستفاده من تجارب المقاتلات والطائرات السابقه مثل ف117 في تصميمها من حيث التخفى عن الرادار وتقليل البصمه الحراريه
تعتبر ف22 اول طائره امريكيه تستطيع ان تطير بسرعة الصوت دون استخدام حارق خلفى وحققت في الاختبارات سرعه 1.5 ماك دون الحارق ...باستعمال الحارق الخلفى تستطيع تحقيق 1.8 ماك

الطيار بعتمد بشكل كبير على المعدات المحموله في هذه الطائره في الملاحه والقتال وكل الانظمه الخاصه بهاتين المهمتين مدمجه مع بعضها البعض بحيث يتم التعامل معها بواسطة طيار واحد ,فقد تم دمج الرادار وانظمة ادارة الاسلحه والحرب الالكترونيه مع نظام الطيران

تمتاز انظمة الف22 بانها قابله للتعديل ولحمل اسلحة متطوره في المستقبل

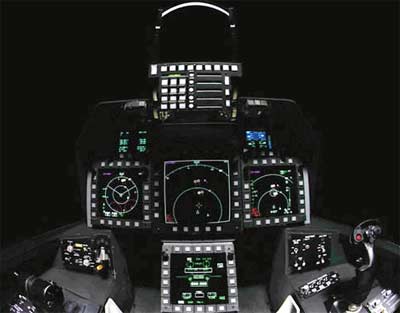

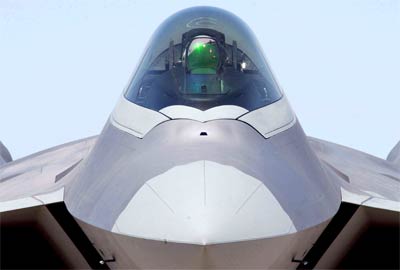

قمرة القيادة


تصميم القمره يسمح للطيار باتخاذ القرار اللازم باسرع ما يمكن في وضع وعى كامل للمعركه التى تدور حوله





يتم عرض المعلومات كلها على شاشات الكمبيوتر وهي تدعى all-glass cockpit
القمره مجهزه بنظام hotas hand on throttle and stick الذي يسمح للطيار بالتحكم بالطائره دون تحريك يده عن معدات نظام الطيران
القمره ابضا مجهزه بمنظار رؤيه ليليى ونظام عرض معلومات كامل امام الطيار يبين حالة الهدف وحالة الاسلحه وتبين بنفس اللحظه حالة السلاح عندما يطبق على الهدف مباشره
القمره مجهزه بست شاشات كريستال سائل .الشاشه الرئيسيه 8 انش*8انش تزود الطيار بصورة وضع المعركه جو و ارض من حيث هوية وانواع التهديدات واعطاء الاولويه للهدف الاخطر بالاضافه للمعلومات التتبع الاخرى
الشاشات الاصغر تبين الاوضاع التاليه :الملاحه :الاتصالات :...الخ
ثلاث شاشات صغيره تبين التهديدات الجويه والارضيه وادارة مخزون الاسلحه
يستطيع الطيار ان يميز كل شي حوله بلمحة بصر بفضل هذه المعدات بحيث تظهر الطائرات العدو كمثلثات حمراء على شاشة الرادار والطائرات الصديقه دوائر باللون الاخضر والطائرات الغير وعروفه دوائر باللون الازرق ومنصات الصواريخ سام على شكل سداسي
يمتلك النظام قدره حوالى 98% للتعرف على انواع الطائرات وفي حالة عدم قدرته على ذلك يعطى الطيار عدم توفر معلومات

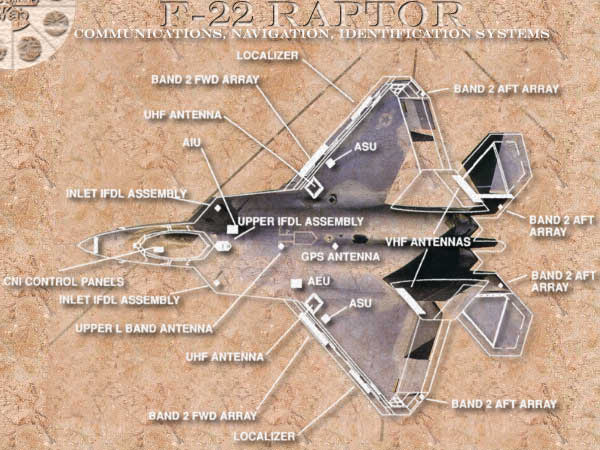

تستطيع الطائره عمل شبكة اتصال لاسلكى للمشاركه في المعلومات دون الحاجه للتكلم بالراديو
بحيث يستطيع الطيار ان يعرف كل معلومات عن سربه من حيث الاسلحه وتوفر الوقود دون الحاجه للاتصال به مما يبقى المعلومات امنه بالاضافه تنسيق الهجمات حيث يستطيع كل طيار رؤية الهدف للطيار الاخر مما يوفر الذخيره والجهد ويعطى فعاليه اكبر للسرب وتستطيع ايضا تحميل معلومات من طائرات الاواكس

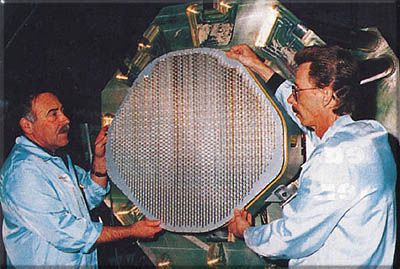

الرادار

AN/APG-77




]








يمنح الرادار المتطور للف22 القدره على قتل العدو اولا حسب المبدا الامريكي الكشف اولا_الاطلاق اولا_الاصابه اولا اى انك عندما ترى عدوك اولا وان تطلق الصاروخ اولا واصابة الهدف قبل ان يعرف العدو ما اصابه

الرادار an/apg-77 طور للمقاتله ف22 رابتور وهو رادار مسح الكترونى نشط ولا يزال الكثير غير معروف عنه وهذا رسم بيانى يبين قدراته مقارنة مع الرادارات الاخرى








التسليح :

]

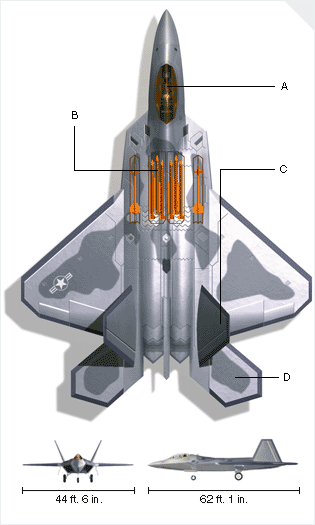

مخزن الاسلحه في مخزن داخل الطائره للحفاظ على مبدا التخفى وتستطيع بتفس الوقت حمل اسلحة كطائره تقليديه اذا دعت الحاجه
الاسلحه الرئيسيه هي (6صواريخ موجهه من نوع امرام-120 سي متوسطة المدى جو-جوبالاضافه الى قنبلتين نوع ج ب يو-32 اوما تسمى ج د ا م بوزن 1000 باوند لكل واحده وفي هذه الحالة يتم تقليل عدد الامرام الى 2 فقط
بالاضافه الى مستودعين جانبيين صغيرين يحمل كل واحد صاروخ aim-9x جو-جو بالاضافه ايضا لمدفع رشاش عيار 20مم نوع m61a2 وهو ايضا مخفى ولا يظهر الا اثناء اطلاق النار


"]






الطائره بلا شك تمتلك خاصية التزود بالوقود ...حيث ستكون مجهزه لعلمليات بعيدة المدى



172602






يتوقع من هذه الطائره ما يلي في حالة الحرب مع الصين او روسيا :
السيطره الجويه ضد اعداد كبيره من السوخوى فلانكرز الصينيه او الروسيه
القدرة على اختراقو تدمير اهم واقوى الدفاعات الجويه للصين وروسيا من نوع سام-300\400 واغلاق اهم مطاراتهم وقواعدهم الجويه

تامين عدم اطلاق او وصول صواريخ جواله الى الاراضي الامريكيه طبعا كل هذا بالتكامل مع الانظمه الاخرى ...

من الامور المميزه لهذه الطائره قدرتها على استخدام قنابل القطر الصغير small diameter bombs والتى سنتكلم عنها لاحقا اثناء طيرانها بسرعة فوق صوتيه بدقه كبيره









التعديل الأخير بواسطة المشرف:

MIG ALGERIA

عضو
إنضم
28 يناير 2008
المشاركات
320
التفاعلات
6
الف شكر لصاحب الموضوع
ولكن اظن انه كان من الافضل وضع مقارنة بينها ويبن الطائرات التالية سوخوي 35 وسوخوي 37
والاروع لو كانت بينها وبين النسر الذهبي سوخوي 47


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
يا اخوان دعونا من المقارنات الغير منطقيه ....
اولا السو-47 طائره اختبار
ثانيا منقارنة سو-35 ليست عادله مع الف22 ولا داعلى لذكر السبب لانه معروف
السو-37 طائره اختباريه ..
لنبقى في صلب الموضوع دائما افضل من الخروج الى كلام لا يقدم ولا ياخر من المقارنات الفارغه


MIG ALGERIA

عضو
إنضم
28 يناير 2008
المشاركات
320
التفاعلات
6
يااخي انا فقط اريد ان اعرف امكانيات كل طائرة ومن هي انسب لسلاح الجو العربي


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
قدرات ف22 اكبر من السو-35 ولا يعنى هذا التقليل من قدرة السو-35
السو-35 طائره قوية وبعد تركيب محرك al-41f ورادار ايربس الثورى ستصبح قوية بشكل مثير ولكن هذا يحتاج الى وقت وحتى بحدوث هذا التطوير تبقى ف22 تمتلك قدرات اكبر من حيث التخفى الرادارى والحرارى وقدرة الكشف والتتبع ولهجوم والافيونكس بشكل عام ..طبع من المؤكد وجود قدرات غير معلن عنها لهاتين المقاتلتين وخصوصا ف22
اما موضوع مناسبتها للعرب فاى طائره حديثه من النوعين شي ممتاز اذا كان متاح


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
71
نشكر اخونا الغالي على تقديم موضوعات في قمة الروعة ونهيب بالاعضاء فتح باب الحوارات لمثل هذه المواضيع ووضع الاسئلة حتى نقوم بمناقشتها جميعا كل شخص يتحدث عن خاصية من خصائص الطائرة .

الرابتور طائرة القرن الواحد والعشرين تتحدى فيها الصناعة العسكرية الامريكية جميع المؤسسات
الاوروبية العديده في صنع طائرة ومشروع كالرابتور من الجيال الخامس للطائرات الحربية المقاتلة

الرابتور تصنف كمقاتلة متخفية (أو طائرة شبح Stealth) وهي مصممة أصلاً كطائرة تفوق جوي (معترضة ومقاتلة) لكنها مجهزة لمهاجمة الهداف الأرضية والحرب .ومن المحتمل تطويرها الى اقصى حد حتى تكون غير مرئية تماما على شاشات الرادار .




The F/A-22 is the world's first stealth air-to-air fighter, designed to be unseen at long range and deadly in close-in air combat. It can also strike ground targets with precision accuracy. Its design gives pilots unmatched maneuverability in the air



AN/APG-77 radar


رادار الرابتور APG-77 radar

رادار نشط العنصر ورادار للمدى الطويل ومتعدد الانظمة له خاصيه المسح الضوئي السريع
من شركة ريثيون شبيه بالرادار المركب على الأف18 AN/APG-77
ولكنه يتفوق عليه كثيرا بعمليات المسح الضوئي الواسعة باستطاعته اطلاق قذائف كاشفة
للعدو حيث يرسل قطع صغيرة من المواد تعكس وذلك لتفريق موجات الرادار وارباك رادار الصاروخ الاسترشاد في 'sنظام التتبع.

شاهد عمليه المسح الضوئي لرادار الرابتور APG-77

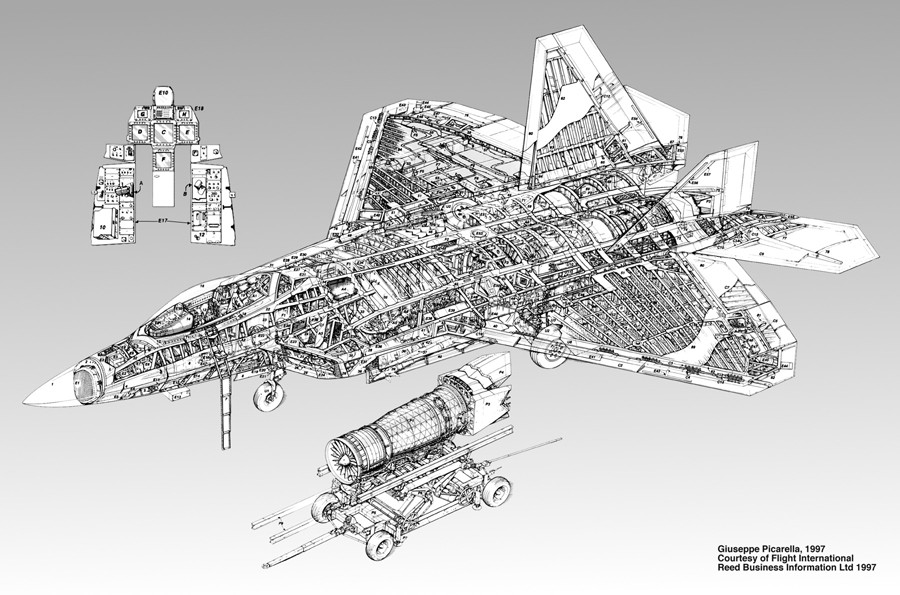

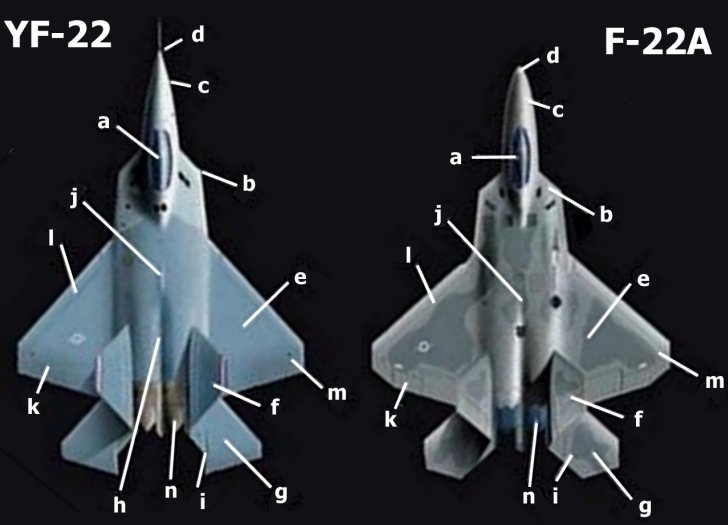

رسم كاتالوجي للطائرة

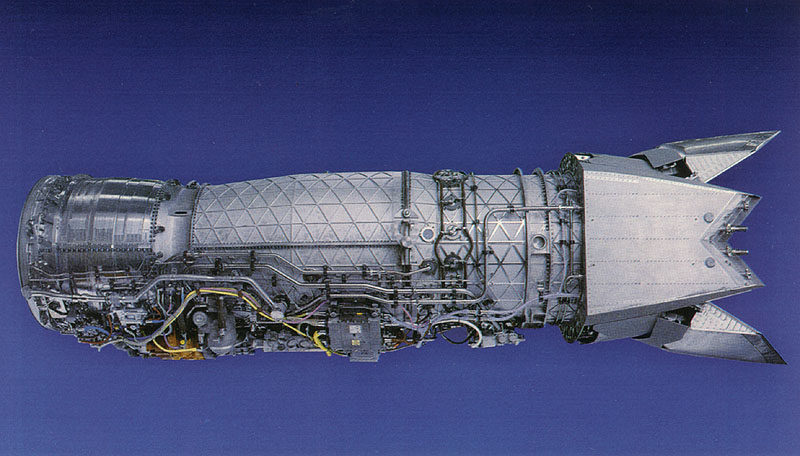

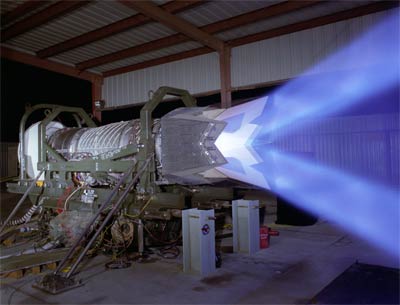

ولزياده المعلومات عن المحرك القوي جدا للرابتور اليكم هذه الصور
للمحرك الخاص بالرابتور F-119-PW-100







هذا موقع خاص بالرابتور باللغة الأنجليزية توجد فيه الالبومات الخاصة بالطائرة والفلاشات
الجميلة جدا وصور متعددة عن كل نقطة من نقاط الطائرة

http://www.f22fighter.com/

وفي الختام اتقدم بالشكر لمشرفنا القدير على هذا الموضوع الرائع




zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
شكرا ليكم انتو قلتو كل حاجه تمام وكل المعلومات وموضوع راائع والله

اضيف بس انها اول طائره امريكيه تستطيع عمر مناوره الكوبرا وحضرتك بشئ ما ذكرت ازاي قدرت تعملها
وهنا تكون كسرت الرق الوحيد الي الروس بيتباهو بيه طول السنين بقوه مناوره طائرتهم ومناوره الكوبرا
دلوقتي الامريكان فعلوها
شكررا [email protected]


wanass

عضو مميز
إنضم
6 نوفمبر 2007
المشاركات
880
التفاعلات
37
شكرا ليكم انتو قلتو كل حاجه تمام وكل المعلومات وموضوع راائع والله

اضيف بس انها اول طائره امريكيه تستطيع عمر مناوره الكوبرا وحضرتك بشئ ما ذكرت ازاي قدرت تعملها
وهنا تكون كسرت الرق الوحيد الي الروس بيتباهو بيه طول السنين بقوه مناوره طائرتهم ومناوره الكوبرا
دلوقتي الامريكان فعلوها
شكررا [email protected]
كلامك صحيح أخي الا ف 22 قادرة على القيام بمناورة الكوبرا+
تسليحها قريب من الاف 15 بخلاف امرام الدي تحمل F22 النسخة الاخيرة منه aim-120 c7
وهذه صورة له
شكراا على الموضوع


إنضم
31 ديسمبر 2007
المشاركات
442
التفاعلات
20
ترسانة اسلحة رادعة وخيفة في نفس الوقت والف شكر للموضوع الرائع




النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,141
التفاعلات
13,239 8
طائره جباره ومميزات مهوله
جميله جدا هذه الطائره
ولاكن للاسف الشديد نحن من سينكوي بنارها
شكرا على الموضوع
موضوع رائع من عضو اروع

إنضم
29 سبتمبر 2007
المشاركات
265
التفاعلات
4
موضوع رائع طائرة من الجيل الخامس تسحق وتحقق كل الارقام القياسية
الف تحيه لموضوعك


MIG ALGERIA

عضو
إنضم
28 يناير 2008
المشاركات
320
التفاعلات
6
من كلامكم هذا يعني انه لاتوجد طائرة عند العرب تستطيع الوقوف امامها


Su-24

عضو
إنضم
4 فبراير 2008
المشاركات
5
طائرة لديها امكانيات رائعة وقوه تسليحية اقوى
اشكرك على الموضوع


bany_bony

عضو مميز
إنضم
22 يناير 2008
المشاركات
1,979
التفاعلات
19 2
السلام عليكم ورحمة الله وبركاتة

اعتقد ان على العرب اعداد العدة لمواجهة هذة الطائرة

فانها لامحالة سوف تصدر الى اسرائيل

كنت سمعت خبر من احد المعلقين العسكريين الامريكيين و اود التاكد ن صحته

قال المعلق الامريكي نقلا عن البنتاجون

ان اي دولة حصلت على ال اف 15 يحق لها الحصول على ال اف 22


f 35

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,541
التفاعلات
2,191 20
تعتبر الطائرة F-22 Raptor مقاتلة هيمنة جوية تستطيع إطلاق أسلحة جو / أرض وتتميز بالتكنولوجيا متطورة وقد تم تطوير الطائرة اف-22 للتصدي للتهديدات التي تشكلها أنظمة صواريخ سطح - جو المتطورة ومقاتلات الجيل التالي المجهزة بصواريخ من عائلة اطلق وانس Fire and Forget ويشهد لهذه الطائرة بأنها أكثر المقاتلات تطوراً في العالم من أهم خصائص الطائرة تشمل القدرة على الطيران بفعالية بسرعات فوق صوتية بدون استخدام الاحتراق اللاحق المستهلك للوقود وهي الخاصية التي تعرف ب سوبر كروز Supercruise أما الخصائص الأخرى فتشمل القابلية المنخفضة للاكتشاف من قبل الأنظمة المعادية التي تسعى لاكتشافها وإطلاق النار عليها كما تشمل أيضاً إلكترونيات الطيران المتكاملة التي تحسِّن كثيراً وعي الطيار بالوضع في ميدان القتال ومن المخطط أن تحلَّ هذه الطائرة محلَّ المقاتلات F-15C/D في دور التفوق الجوي وهي تتميز أيضاً بقدرة أداء دور جو/ أرض وبفعالية تفوق كثيراً فعالية المقاتلة F-15S/E بفضل بصمتها الرادارية المنخفضة ونظام إلكترونيات الطيران المتكاملة والقدرة الفائقة على الطيران بسرعات فوق صوتية وقد خطط للمقاتلة F-22 أن تظل في الخدمة لأكثر من 25 عاماً أو لأكثر من 40 عاماً منذ العام 1986م

في النهاية اشكر الاخ العزيز SILENT HAVOC على هذا الموضوع الجميل والمميز :mask:


ahmed raptooor

<font color="#FF0000"><b> المخـابـرات الحـربيــة</
إنضم
5 يناير 2008
المشاركات
595
التفاعلات
15
موضووووووع رااااااائع وتسلم ايدك عن المقاتلة المفضلة لدى واحب اضيف
انها حتى اقوى مقاتلة من الجيل الخامس فى العالم وهيا اغلى ثمنا ايضا
وفكرتها هيا ضرب العدو وتدمير اى هدف مهما بلغت صعوبتة وتأمينة بدون رصدها وذلك لايرجع الى الطلاء الخارجى ولكن لأجهزة التشويش والاعاقة التى تحملها والتى هيا حتى الان تحت اسم سرى للغاية

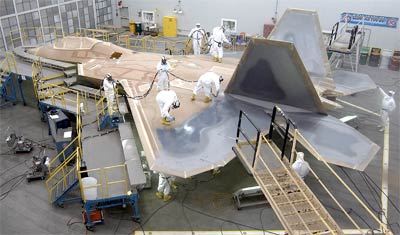

واحب اضيف ان ال اف117 كانت لديها هناجرها الخاصة حتى تحافظ على الطلاء الخارجى RAM ولاتختلط بأى مقاتلة اخرى
اما الرابتور العكس هناجرها مثل هناجر باقى المقاتلات ويمكن ان تختلط بباقى المقاتلات
والجديد هوا اضافة جهاز انذار مبكر يحذر الطيار بأن الطلاء الخارجى RAM تأكل
والرابتور مقاتلة بالدرجة الاولى مقاتلة اعتراض وتأمين وتم اضافة لها بعض المهام الارضية تحت اسم المهام الخطيرة اى فى عمق دفاعات العدو وفى اعقد شبكات الدفاع الجوى
ولكن الاخت الاكبر للرابتور FB-22 هيا التى ستكون مخصصة بالكااااااااااامل للأعمااااااال الارضية وستكون كثافتها النيرانية عالية جدا جدا ولن تتواجد فى اى مقاتلة قاذفة على مستوى العالم والجديد فيها ستحمل صاروخين من نوع توماهوك الصاروخ المجنح


إنضم
9 مارس 2008
المشاركات
56
التفاعلات
2
المصطلحات :
After Burner : الحارق اللاحق
Thrust Vectoring Control أو Tvc : خاصية التحكم بمخرج المحركات أو التحكم باتجاه النفاث كما في السوخوي 37
Angel Of Attack : Aoa هي الزاوية القصوى التي تناور بها الطائرة أو وبعد هذه الزاوية ممكن أن يفقد الطيار التحكم بالطائرة لآنها ستقع في Stall أو Spin
Roll Rate وهي دوران الطائرة حول نفسها أو حول محوره خط سيرها
هذول هلق وإذا بدكم غيرهم حطوهم وعلى راسي انا جاهز بحط معناهم وشرحهم​

إنضم
9 مارس 2008
المشاركات
56
التفاعلات
2
من سلبيات الطائره (وقسم كبير من هذه السلبيات غير منطقي) لا يوجد شيء يثبت اكتشاف الاف 117 في البلقان فسقوط طائره بالصدفه لا يعني اكتشافها ولا يوجد شيء يثبت قدره رادار الاس 300 كشف الطائره سوى دعايات روسيه مثيره للشك . الاف 117 كانت طائره رائعه وقامت بكل واجباتها بشكل رائع ودقيق .
الاف 22 طائره رائعه وافضل طائره مقاتله في العالم .

إنضم
11 أبريل 2008
المشاركات
658
التفاعلات
13
واضح ان الاف 22 رابتور هى طائرة القرن الجديد واتوقع انها ستظل لفتره تزيد عن العشرين سنه طائره بدون منازع مع الوضع فى الحسبان تطويرها حيث ان من اهم صفاتها قابليتها للتطوير بشكل كبير وشكراً
