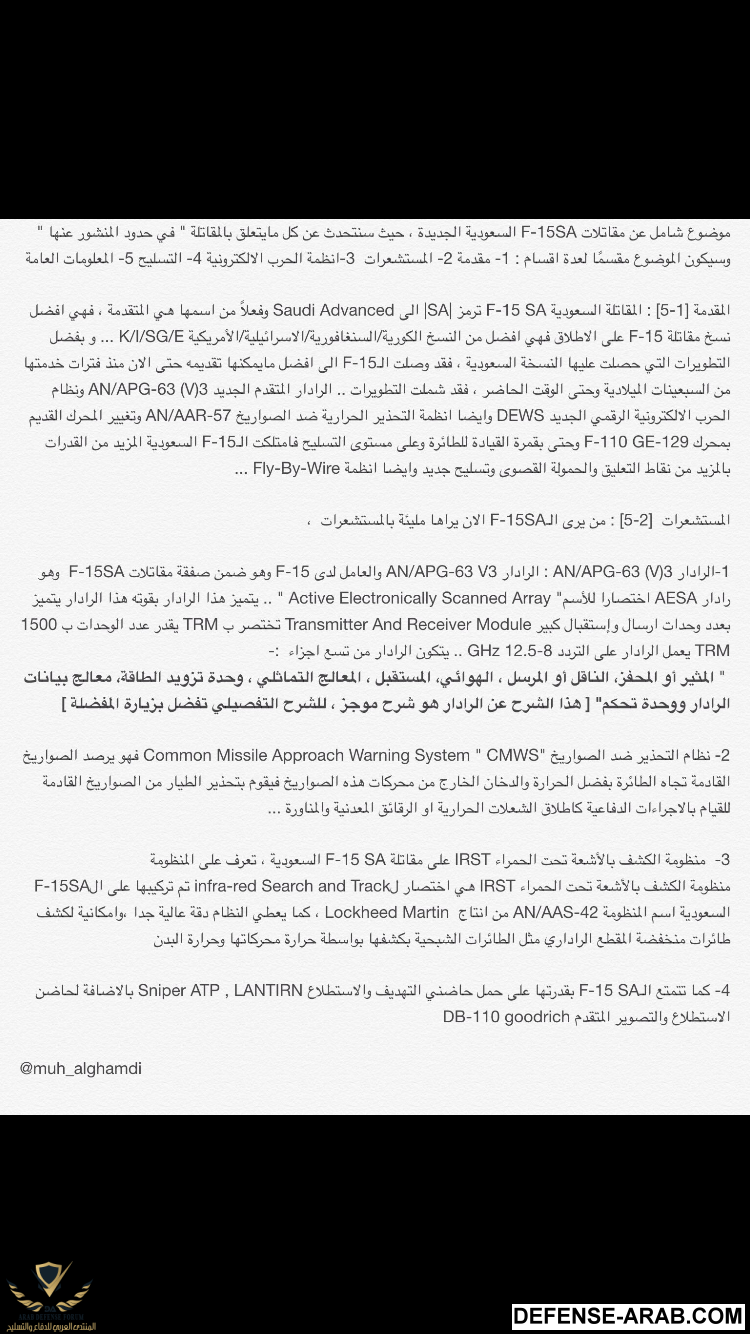

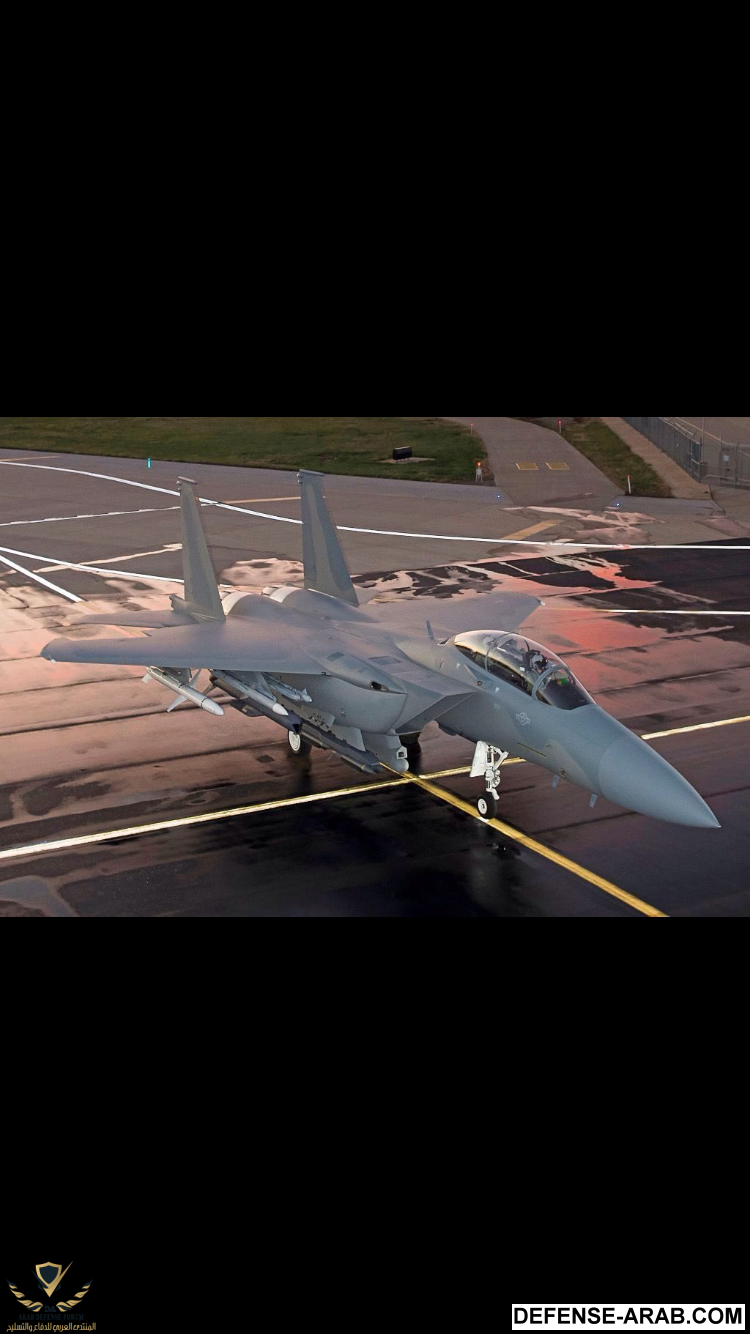

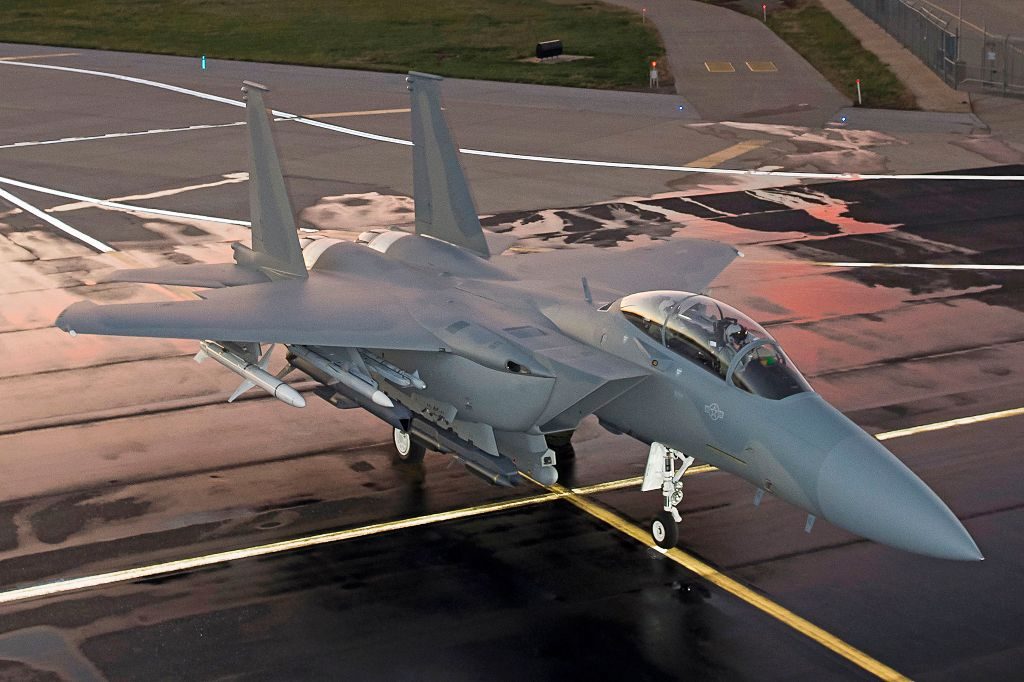

موضوع شامل عن مقاتلات F-15SA السعودية الجديدة ، حيث سنتحدث عن كل مايتعلق بالمقاتلة " في حدود المنشور عنها "
وسيكون الموضوع مقسمًا لعدة اقسام : 1- مقدمة 2- المستشعرات 3-انظمة الحرب الالكترونية 4- التسليح 5- المعلومات العامة
المقدمة [1-5] : المقاتلة السعودية F-15 SA ترمز |SA| الى Saudi Advanced وفعلاً من اسمها هي المتقدمة ، فهي افضل نسخ مقاتلة F-15 على الاطلاق فهي افضل من النسخ الكورية/السنغافورية/الاسرائيلية/الأمريكية K/I/SG/E ... و بفضل التطويرات التي حصلت عليها النسخة السعودية ، فقد وصلت الـF-15 الى افضل مايمكنها تقديمه حتى الان منذ فترات خدمتها من السبعينات الميلادية وحتى الوقت الحاضر ، فقد شملت التطويرات .. الرادار المتقدم الجديد AN/APG-63 (V)3 ونظام الحرب الالكترونية الرقمي الجديد DEWS وايضا انظمة التحذير الحرارية ضد الصواريخ AN/AAR-57 وتغيير المحرك القديم بمحرك F-110 GE-129 وحتى بقمرة القيادة للطائرة وعلى مستوى التسليح فامتلكت الـF-15 السعودية المزيد من القدرات بالمزيد من نقاط التعليق والحمولة القصوى وتسليح جديد وايضا انظمة Fly-By-Wire ...
المستشعرات [2-5] : من يرى الـF-15SA الان يراها مليئة بالمستشعرات ،
1-الرادار AN/APG-63 (V)3 : الرادار AN/APG-63 V3 والعامل لدى F-15 وهو ضمن صفقة مقاتلات F-15SA وهو رادار AESA اختصارا للأسم" Active Electronically Scanned Array " .. يتميز هذا الرادار بقوته هذا الرادار يتميز بعدد وحدات ارسال وإستقبال كبير Transmitter And Receiver Module تختصر ب TRM يقدر عدد الوحدات ب 1500 TRM يعمل الرادار على التردد 8-12.5 GHz .. يتكون الرادار من تسع اجزاء :-
" المثير أو المحفز، الناقل أو المرسل ، الهوائي، المستقبل ، المعالج التماثلي ، وحدة تزويد الطاقة، معالج بيانات الرادار ووحدة تحكم"
2- نظام التحذير ضد الصواريخ "Common Missile Approach Warning System " CMWS فهو يرصد الصواريخ القادمة تجاه الطائرة بفضل الحرارة والدخان الخارج من محركات هذه الصواريخ فيقوم بتحذير الطيار من الصواريخ القادمة للقيام بالاجراءات الدفاعية كاطلاق الشعلات الحرارية او الرقائق المعدنية والمناورة ...
3- منظومة الكشف بالأشعة تحت الحمراء IRST على مقاتلة F-15 SA السعودية ، تعرف على المنظومة
منظومة الكشف بالأشعة تحت الحمراء IRST هي اختصار لinfra-red Search and Track تم تركيبها على الF-15SA السعودية اسم المنظومة AN/AAS-42 من انتاج Lockheed Martin ، كما يعطي النظام دقة عالية جدا ،وامكانية لكشف طائرات منخفضة المقطع الراداري مثل الطائرات الشبحية بكشفها بواسطة حرارة محركاتها وحرارة البدن
4- كما تتمتع الـF-15 SA بقدرتها على حمل حاضني التهديف والاستطلاع Sniper ATP , LANTIRN بالاضافة لحاضن الاستطلاع والتصوير المتقدم DB-110 goodrich

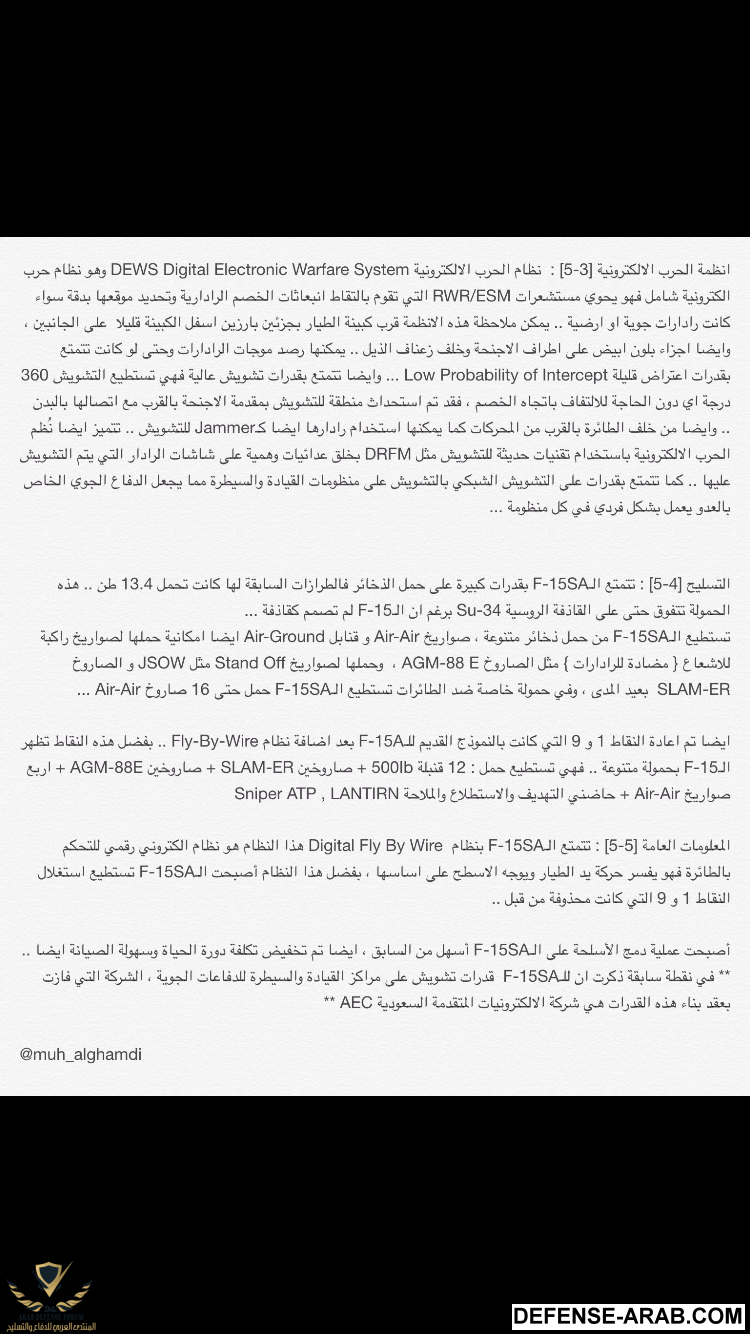

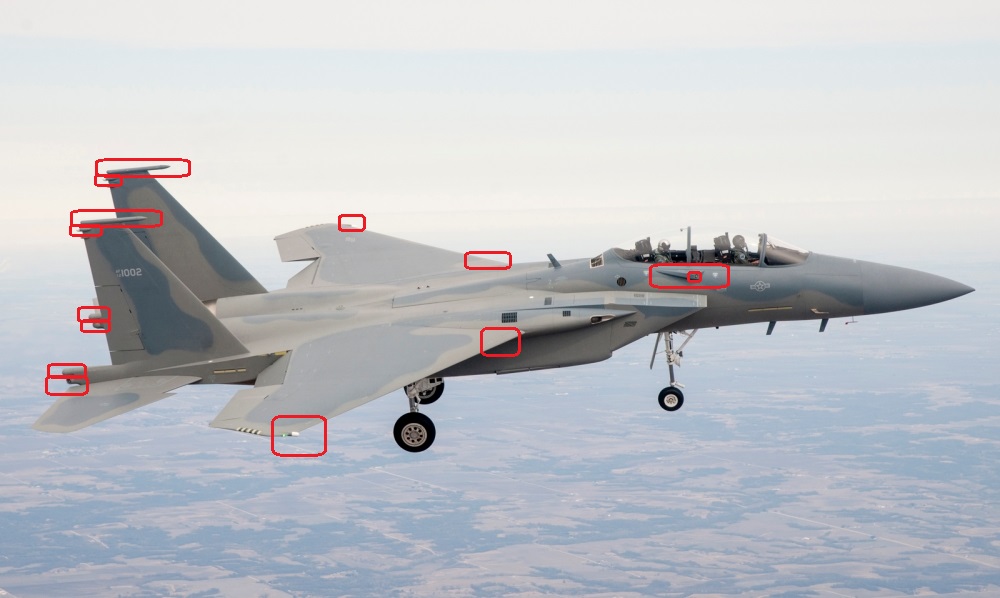

انظمة الحرب الالكترونية [3-5] : نظام الحرب الالكترونية DEWS Digital Electronic Warfare System وهو نظام حرب الكترونية شامل فهو يحوي مستشعرات RWR/ESM التي تقوم بالتقاط انبعاثات الخصم الرادارية وتحديد موقعها بدقة سواء كانت رادارات جوية او ارضية .. يمكن ملاحظة هذه الانظمة قرب كبينة الطيار بجزئين بارزين اسفل الكبينة قليلا على الجانبين ، وايضا اجزاء بلون ابيض على اطراف الاجنحة وخلف زعناف الذيل .. يمكنها رصد موجات الرادارات وحتى لو كانت تتمتع بقدرات اعتراض قليلة Low Probability of Intercept ... وايضا تتمتع بقدرات تشويش عالية فهي تستطيع التشويش 360 درجة اي دون الحاجة للالتفاف باتجاه الخصم ، فقد تم استحداث منطقة للتشويش بمقدمة الاجنحة بالقرب مع اتصالها بالبدن .. وايضا من خلف الطائرة بالقرب من المحركات كما يمكنها استخدام رادارها ايضا كـJammer للتشويش .. تتميز ايضا نُظم الحرب الالكترونية باستخدام تقنيات حديثة للتشويش مثل DRFM بخلق عدائيات وهمية على شاشات الرادار التي يتم التشويش عليها .. كما تتمتع بقدرات على التشويش الشبكي بالتشويش على منظومات القيادة والسيطرة مما يجعل الدفاع الجوي الخاص بالعدو يعمل بشكل فردي في كل منظومة ...

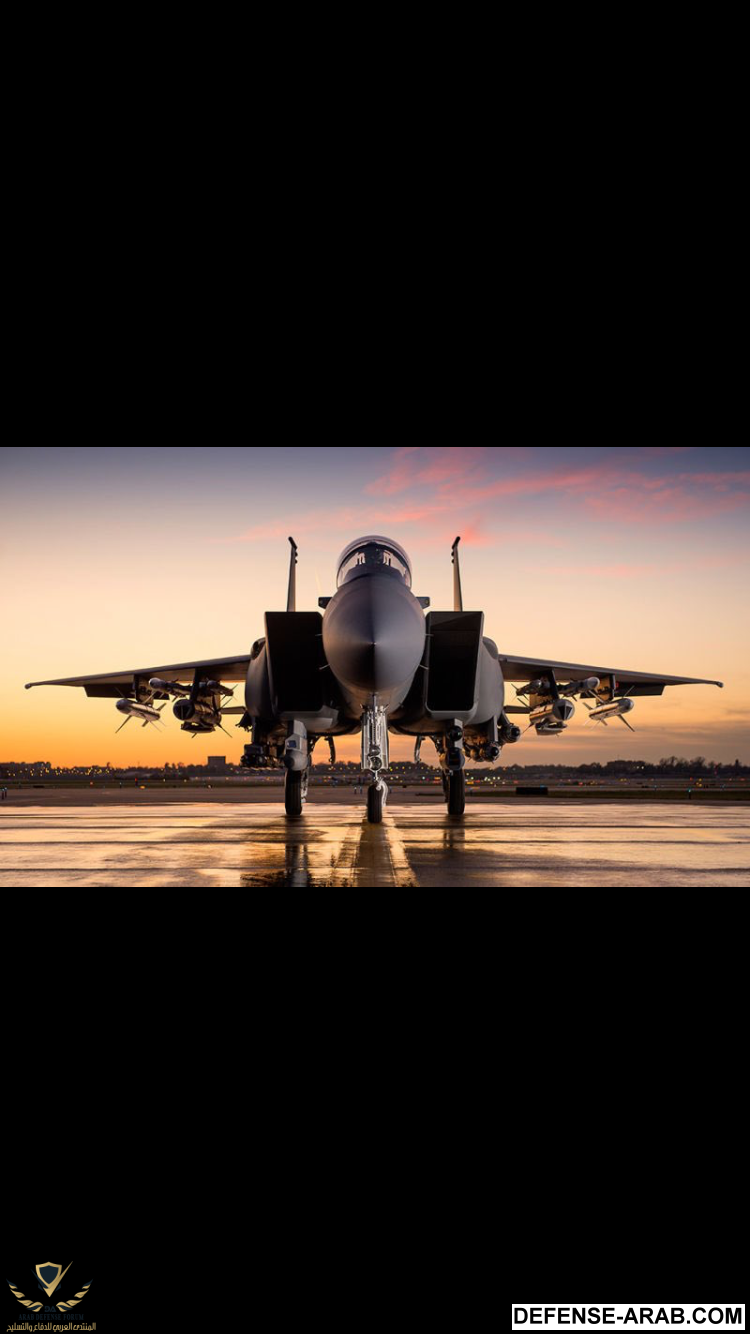

التسليح [4-5] : تتمتع الـF-15SA بقدرات كبيرة على حمل الذخائر فالطرازات السابقة لها كانت تحمل 13.4 طن .. هذه الحمولة تتفوق حتى على القاذفة الروسية Su-34 برغم ان الـF-15 لم تصمم كقاذفة ...
تستطيع الـF-15SA من حمل ذخائر متنوعة ، صواريخ Air-Air و قنابل Air-Ground ايضا امكانية حملها لصواريخ راكبة للاشعاع { مضادة للرادارات } مثل الصاروخ AGM-88 E ، وحملها لصواريخ Stand Off مثل JSOW و الصاروخ SLAM-ER بعيد المدى ، وفي حمولة خاصة ضد الطائرات تستطيع الـF-15SA حمل حتى 16 صاروخ Air-Air ...
ايضا تم اعادة النقاط 1 و 9 التي كانت بالنموذج القديم للـF-15A بعد اضافة نظام Fly-By-Wire .. بفضل هذه النقاط تظهر الـF-15 بحمولة متنوعة .. فهي تستطيع حمل : 12 قنبلة 500Ib + صاروخين SLAM-ER + صاروخين AGM-88E + اربع صواريخ Air-Air + حاضني التهديف والاستطلاع والملاحة Sniper ATP , LANTIRN
المعلومات العامة [5-5] : تتمتع الـF-15SA بنظام Digital Fly By Wire هذا النظام هو نظام الكتروني رقمي للتحكم بالطائرة فهو يفسر حركة يد الطيار ويوجه الاسطح على اساسها ، بفضل هذا النظام أصبحت الـF-15SA تستطيع استغلال النقاط 1 و 9 التي كانت محذوفة من قبل ..
أصبحت عملية دمج الأسلحة على الـF-15SA أسهل من السابق ، ايضا تم تخفيض تكلفة دورة الحياة وسهولة الصيانة ايضا ..
** في نقطة سابقة ذكرت ان للـF-15SA قدرات تشويش على مراكز القيادة والسيطرة للدفاعات الجوية ، الشركة التي فازت بعقد بناء هذه القدرات هي شركة الالكترونيات المتقدمة السعودية AEC **
وسيكون الموضوع مقسمًا لعدة اقسام : 1- مقدمة 2- المستشعرات 3-انظمة الحرب الالكترونية 4- التسليح 5- المعلومات العامة
المقدمة [1-5] : المقاتلة السعودية F-15 SA ترمز |SA| الى Saudi Advanced وفعلاً من اسمها هي المتقدمة ، فهي افضل نسخ مقاتلة F-15 على الاطلاق فهي افضل من النسخ الكورية/السنغافورية/الاسرائيلية/الأمريكية K/I/SG/E ... و بفضل التطويرات التي حصلت عليها النسخة السعودية ، فقد وصلت الـF-15 الى افضل مايمكنها تقديمه حتى الان منذ فترات خدمتها من السبعينات الميلادية وحتى الوقت الحاضر ، فقد شملت التطويرات .. الرادار المتقدم الجديد AN/APG-63 (V)3 ونظام الحرب الالكترونية الرقمي الجديد DEWS وايضا انظمة التحذير الحرارية ضد الصواريخ AN/AAR-57 وتغيير المحرك القديم بمحرك F-110 GE-129 وحتى بقمرة القيادة للطائرة وعلى مستوى التسليح فامتلكت الـF-15 السعودية المزيد من القدرات بالمزيد من نقاط التعليق والحمولة القصوى وتسليح جديد وايضا انظمة Fly-By-Wire ...
المستشعرات [2-5] : من يرى الـF-15SA الان يراها مليئة بالمستشعرات ،
1-الرادار AN/APG-63 (V)3 : الرادار AN/APG-63 V3 والعامل لدى F-15 وهو ضمن صفقة مقاتلات F-15SA وهو رادار AESA اختصارا للأسم" Active Electronically Scanned Array " .. يتميز هذا الرادار بقوته هذا الرادار يتميز بعدد وحدات ارسال وإستقبال كبير Transmitter And Receiver Module تختصر ب TRM يقدر عدد الوحدات ب 1500 TRM يعمل الرادار على التردد 8-12.5 GHz .. يتكون الرادار من تسع اجزاء :-
" المثير أو المحفز، الناقل أو المرسل ، الهوائي، المستقبل ، المعالج التماثلي ، وحدة تزويد الطاقة، معالج بيانات الرادار ووحدة تحكم"
الرادار AN/APG-63 V3 والعامل لدى F-15 وهو ضمن صفقة مقاتلات F-15SA وهو رادار AESA اختصارا للأسم" Active Electronically Scanned Array " ( تم شرحه بالمفضلة ) هذا الرادار من إنتاج شركة Raytheon يتميز هذا الرادار بقوته هذا الرادار يتميز بعدد وحدات ارسال وإستقبال كبير Transmitter And Receiver Module تختصر ب TRM يقدر عدد الوحدات ب 1500 TRM يعمل الرادار على التردد 8-12.5 GHz يبلغ وزن الرادار 225Kg أو 496Ib .. يبلغ مدى الرادار حوالي 232 كم لهدف بمقطع 3م٢ وهذا مدى كبير جدا .. ويبلغ قطر الهوائي 900mm .. يقدر قوة بث الرادار ب20-25 KW .. يتمتع الردار بقدرات عالية على مكافحة التشويش او الاجراءات المضادة ECCM وتصعيب عملية كشف وتحليل موجاته بخاصية LPD ( احتمالية اقل للكشف ) LPI ( احتمالية اقل للاعتراض )
* يتخلص الرادار من الانذارات والاهداف الكاذبة بواسطة هوائيات Low-Sidelobe ليعرض الرادار الاهداف الحقيقية فقط ...
يتكون الرادار من تسع اجزاء :-
" المثير أو المحفز، الناقل أو المرسل ، الهوائي، المستقبل ، المعالج التماثلي ، وحدة تزويد الطاقة ، معالج بيانات الرادار ووحدة تحكم "
يقوم الرادار بمتابعة الاغلاق على اهدافه بوجود مناورات قاسية او حتى ضوضاء وذلك بفضل المعالج الرقمي و الفلاتر الخاصة واستخدام ذبذبات متوسطة وعالية من نوع PRFs ... عملية المعالجة بالرادار تكون رقمية وتعرض بواسطة شاشة عرض في مقصورة الطيار VSD اختصاراً لجملة Vertical Situation Display ومنه يقوم الطيار بعملية الاعتراض وتوجيه صواريخه واكتشاف وتتبع الاهداف خلف مدى الرؤية .. اما شاشة العرض الرئيسية HUD اختصارا لجملة Head-Up Display وتستخدم لعمليات الاعتراض بالمدى القريب .. عند عصا التحكم لدى الطيار هناك زر للطيار يسمح له بالاستحواذ التلقائي للهدف الاقرب .. وللاستحواذ التلقائي هنا 6 أنماط ..
النمط الأول .. (Boresight (BST و فيه يقوم الرادار بالاغلاق على اقرب الاهداف اليه ..
النمط الثاني .. (SuperSearch (SS ويقوم الرادار بالاغلاق على اول هدف يقع ضمن نطاق شاشة العرض الرئيسية HUD.. النمط الثالث .. (Vertical Scan (VTS يغلق الردار على أول هدف يقع ضمن ارتفاع نمط البحث موازياً للمحور الافقي للطائرة..
النمط الرابع .. Long-Range-Boresight وهذا النمط يشبه نمط BST حيث تظهر دائرة في منتصف الHUD للاهداف على بعد 40 ميل بحري ( يعادل 72 Km ) وارتفاع 3000 قدم واكثر ...
النمط الخامس ... GUN طبعا سيخيل لك للوهلة الاولى انه خاص بالمدفع الرشاش الخاص بالF-15 لكن الاسم مخادع هنا .. في هذا النمط يعمل الرادار على الاغلاق على الهدف من مدى 15 ميل بحري ( 27 Km ) وارتفاع 3000 قدم وأكثر
النمط السادس ... (Electronic Attack (EA في هذا النمط عندما يكتشف الردار ان الخصم يقوم بعمل اجراءات مضادة ECM يقوم بتغيير اسلوبه واستخدام افضل الاساليب التي لاتتأثر باشارة التشويش او حتى الاقل تاثُرًا به ...
* مالفرق بين الرادار AN/APG-63 (v) 3 و الردار AN/APG-82 ؟
كلاهما يعملان على المقاتلة F-15 ولكن الفرق ان APG-82 متطور اكثر حيث دُمج المعالج الخاص بالرادار AN/APG-79 فيه وتم زيادة مدى الكشف والتعقب على حد سواء وتم زيادة سوائل التبريد للرادار بنسبة 250%
2- نظام التحذير ضد الصواريخ "Common Missile Approach Warning System " CMWS فهو يرصد الصواريخ القادمة تجاه الطائرة بفضل الحرارة والدخان الخارج من محركات هذه الصواريخ فيقوم بتحذير الطيار من الصواريخ القادمة للقيام بالاجراءات الدفاعية كاطلاق الشعلات الحرارية او الرقائق المعدنية والمناورة ...
3- منظومة الكشف بالأشعة تحت الحمراء IRST على مقاتلة F-15 SA السعودية ، تعرف على المنظومة
منظومة الكشف بالأشعة تحت الحمراء IRST هي اختصار لinfra-red Search and Track تم تركيبها على الF-15SA السعودية اسم المنظومة AN/AAS-42 من انتاج Lockheed Martin ، كما يعطي النظام دقة عالية جدا ،وامكانية لكشف طائرات منخفضة المقطع الراداري مثل الطائرات الشبحية بكشفها بواسطة حرارة محركاتها وحرارة البدن
4- كما تتمتع الـF-15 SA بقدرتها على حمل حاضني التهديف والاستطلاع Sniper ATP , LANTIRN بالاضافة لحاضن الاستطلاع والتصوير المتقدم DB-110 goodrich

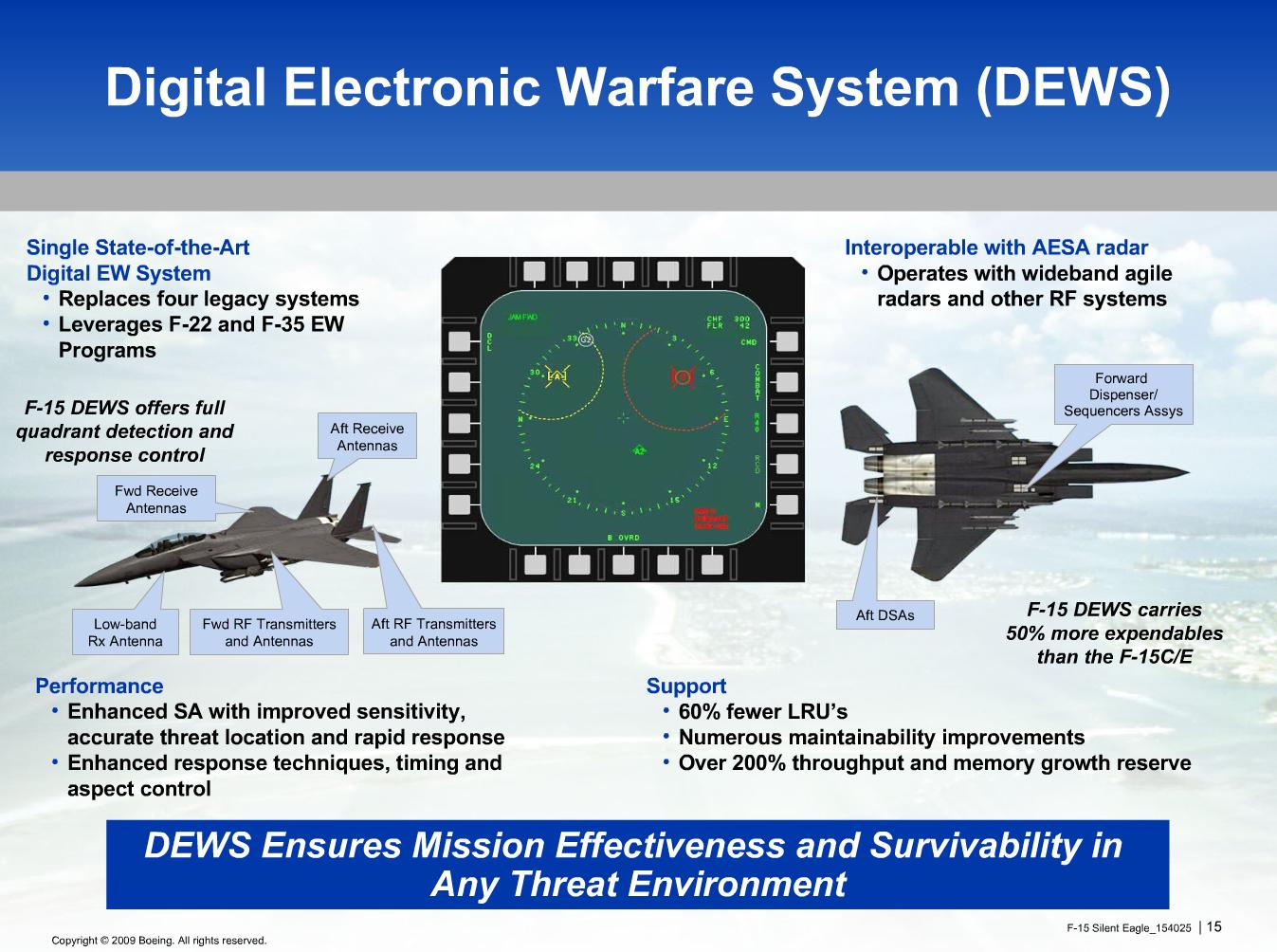

انظمة الحرب الالكترونية [3-5] : نظام الحرب الالكترونية DEWS Digital Electronic Warfare System وهو نظام حرب الكترونية شامل فهو يحوي مستشعرات RWR/ESM التي تقوم بالتقاط انبعاثات الخصم الرادارية وتحديد موقعها بدقة سواء كانت رادارات جوية او ارضية .. يمكن ملاحظة هذه الانظمة قرب كبينة الطيار بجزئين بارزين اسفل الكبينة قليلا على الجانبين ، وايضا اجزاء بلون ابيض على اطراف الاجنحة وخلف زعناف الذيل .. يمكنها رصد موجات الرادارات وحتى لو كانت تتمتع بقدرات اعتراض قليلة Low Probability of Intercept ... وايضا تتمتع بقدرات تشويش عالية فهي تستطيع التشويش 360 درجة اي دون الحاجة للالتفاف باتجاه الخصم ، فقد تم استحداث منطقة للتشويش بمقدمة الاجنحة بالقرب مع اتصالها بالبدن .. وايضا من خلف الطائرة بالقرب من المحركات كما يمكنها استخدام رادارها ايضا كـJammer للتشويش .. تتميز ايضا نُظم الحرب الالكترونية باستخدام تقنيات حديثة للتشويش مثل DRFM بخلق عدائيات وهمية على شاشات الرادار التي يتم التشويش عليها .. كما تتمتع بقدرات على التشويش الشبكي بالتشويش على منظومات القيادة والسيطرة مما يجعل الدفاع الجوي الخاص بالعدو يعمل بشكل فردي في كل منظومة ...
التسليح [4-5] : تتمتع الـF-15SA بقدرات كبيرة على حمل الذخائر فالطرازات السابقة لها كانت تحمل 13.4 طن .. هذه الحمولة تتفوق حتى على القاذفة الروسية Su-34 برغم ان الـF-15 لم تصمم كقاذفة ...
تستطيع الـF-15SA من حمل ذخائر متنوعة ، صواريخ Air-Air و قنابل Air-Ground ايضا امكانية حملها لصواريخ راكبة للاشعاع { مضادة للرادارات } مثل الصاروخ AGM-88 E ، وحملها لصواريخ Stand Off مثل JSOW و الصاروخ SLAM-ER بعيد المدى ، وفي حمولة خاصة ضد الطائرات تستطيع الـF-15SA حمل حتى 16 صاروخ Air-Air ...
ايضا تم اعادة النقاط 1 و 9 التي كانت بالنموذج القديم للـF-15A بعد اضافة نظام Fly-By-Wire .. بفضل هذه النقاط تظهر الـF-15 بحمولة متنوعة .. فهي تستطيع حمل : 12 قنبلة 500Ib + صاروخين SLAM-ER + صاروخين AGM-88E + اربع صواريخ Air-Air + حاضني التهديف والاستطلاع والملاحة Sniper ATP , LANTIRN
المعلومات العامة [5-5] : تتمتع الـF-15SA بنظام Digital Fly By Wire هذا النظام هو نظام الكتروني رقمي للتحكم بالطائرة فهو يفسر حركة يد الطيار ويوجه الاسطح على اساسها ، بفضل هذا النظام أصبحت الـF-15SA تستطيع استغلال النقاط 1 و 9 التي كانت محذوفة من قبل ..
أصبحت عملية دمج الأسلحة على الـF-15SA أسهل من السابق ، ايضا تم تخفيض تكلفة دورة الحياة وسهولة الصيانة ايضا ..
** في نقطة سابقة ذكرت ان للـF-15SA قدرات تشويش على مراكز القيادة والسيطرة للدفاعات الجوية ، الشركة التي فازت بعقد بناء هذه القدرات هي شركة الالكترونيات المتقدمة السعودية AEC **
