نظام الانذار والتحكم المحمول جوا E-3 AWACS (Sentry)

TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612



النظام مبني من شركة بوينغ للدفاع ومجموعة الفضاء.


دور الـ E-3 هو تنفيذ المراقبة المحمولة جوا والقيادة والسيطرة والاتصالات (C3) وظائف لكلا قوات الدفاع التكتيكية والجوية.


دخلت الخدمه لاول مره في سلاح الجو الامريكي في مارس سنه 1977 واختتم التسليم في يونيو 1984.


ما مجموعه 33 طائره تخدم في سلاح الجو الامريكي، 7 في سلاح الجو البريطاني، 4 لسلاح الجو الفرنسي، و5 لسلاح الجو السعودي.




قدرة المراقبه للرادار :

الرادار يملك نظره بزاوية 360 درجه من الافق ويملك مدى اكثر من 320 كيلو في ارتفاع العمليات.

يمكن للرادار اكتشاف وتتبع الاهداف الجويه والبحريه في وقت واحد.

في الدور التكتيكي يمكن للـ E-3 اكتشاف وتتبع الطائرات المعادية التي تعمل على مستوى منخفض فوق اي ارض ويمكن تحديد ومراقبة الطائرات الصديقة في نفس المجال الجوي.


في الدور الاستراتيجي توفر E-3 وسيلة لاكتشاف وتحديد وتعقب واعتراض التهديدات المحمولة جوا.



ميزات طائرات E-3 وتصميمها :


طاقم الطائرة مكون من اربعه افراد (اثنين من الطيارين، الملاح ومهندس الرحلة)، طائرات E3B و C تملك 18 ضابط اواكس والطاقم ، و13 لـ E3A .


بدن الطائره هو اساسا نسخه عسكريه من الطائره التجاريه بوينغ 707-320B تتميز باضافه الرادار الكبير القابل للدوران الموجود اعلى البدن.


ويتم معالجة الإشارات والبيانات من كمبيوتر عالي السرعه IBM 4PiCC-1

الطائر مجهزه ب 14 لوحه مفاتيح للقياده والسيطرة مزوده بشاشات عرض الوان عاليه الدقه التي توفرها Hazeltine




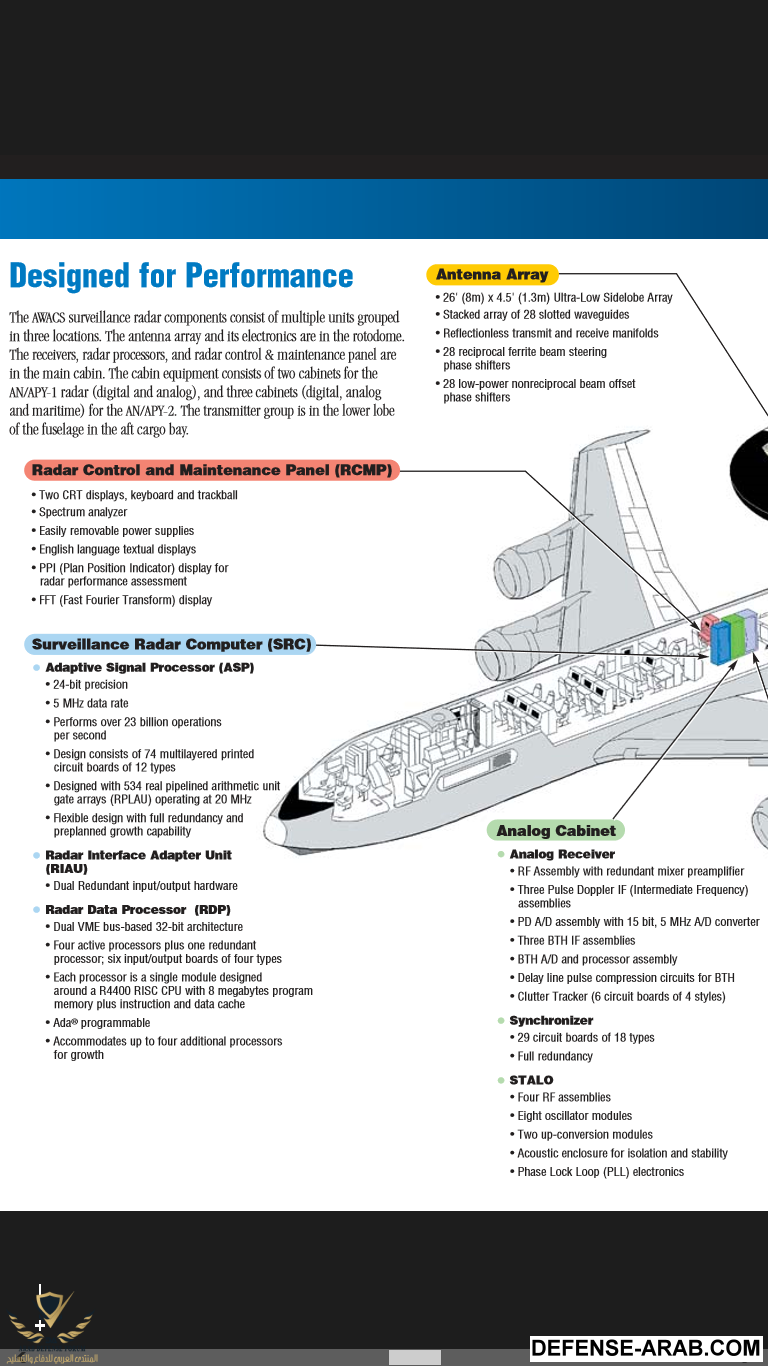

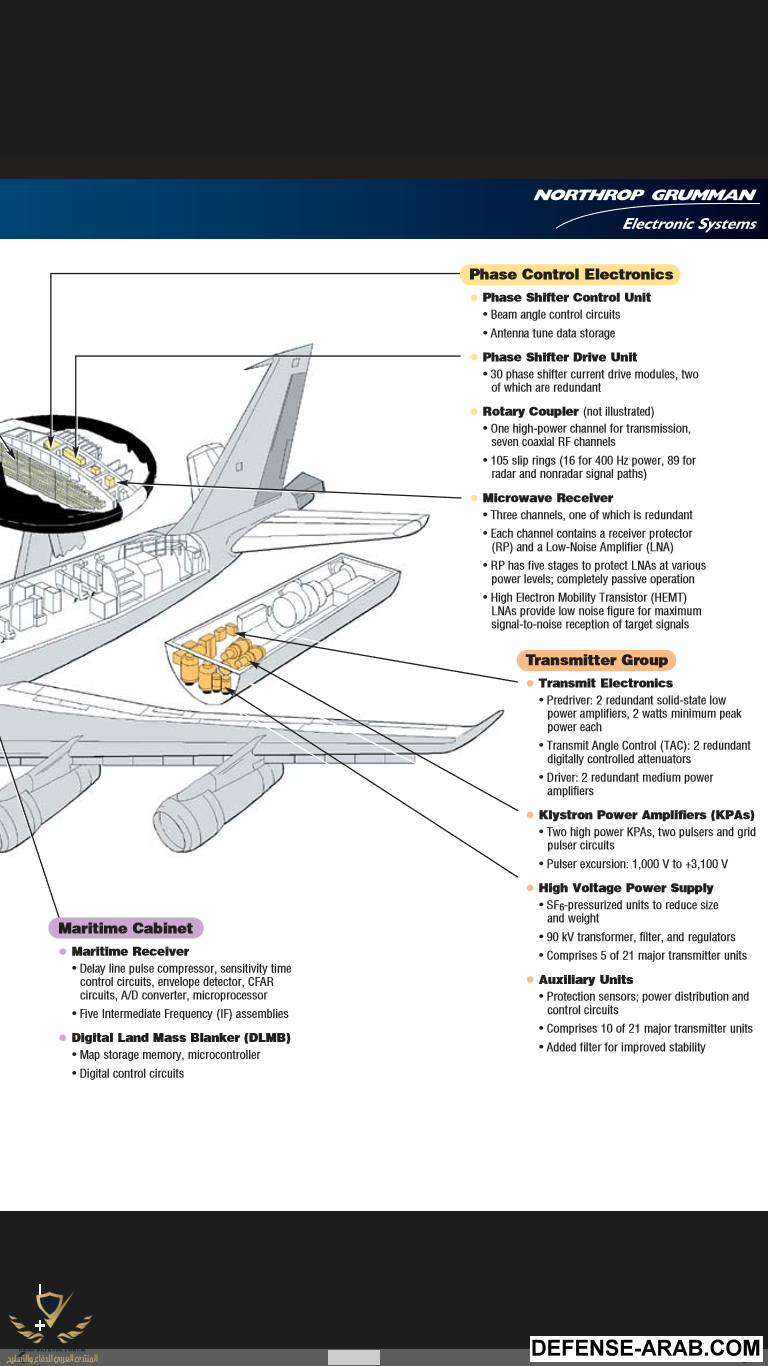

الرادار AN/APY-1/2 AWACS

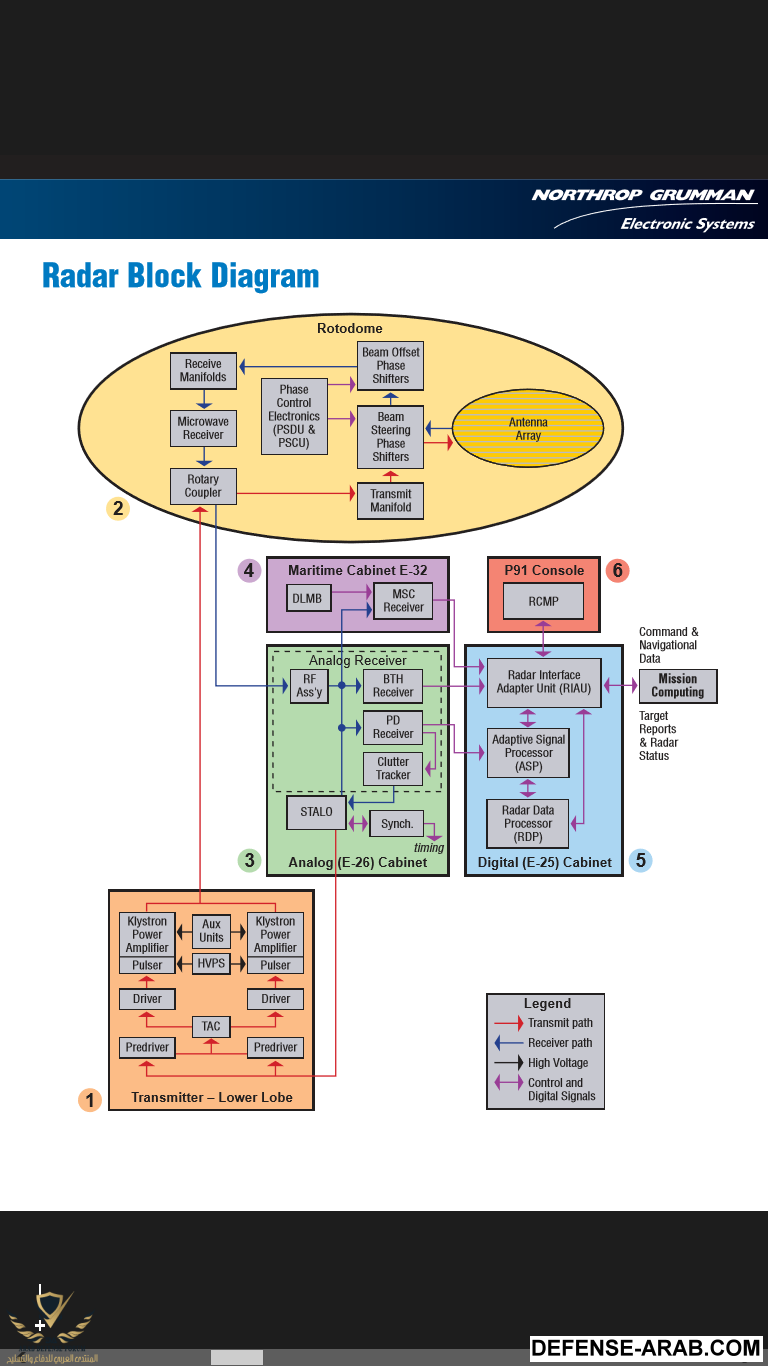

الرادار الرئيسي مركب داخل قبه قابله للدوران من شركه نورثروب جرومان، مرسلات الرادار والكمبيوترات ومحطات العرض تقع داخل بدن الطائره.



اعداد وترجمة TridenT111

المصدر http://www.airforce-technology.com/projects/e3awacs/



الموضوع جزئته لجزئين هذا الاول والثاني سيتم باذن الله بمساعده من العضو @Cao Cao
المنتدى العربي للدفاع والتسليح


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612
الجزء الثاني ( الجزء الثاني اكبر من الاول لذلك ساقسمه باذن الله الى اقسام معينه)

برنامج تطوير نظام الرادار (RSIP) :

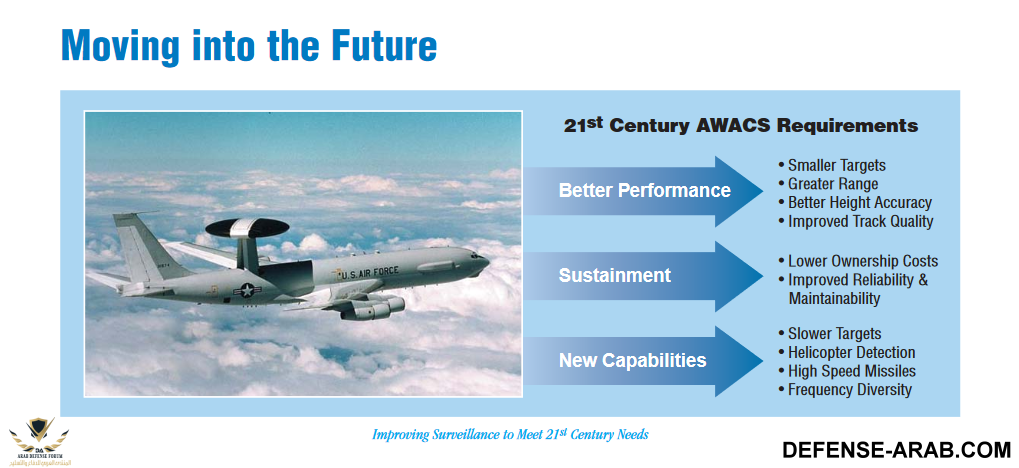

برنامج تطوير او تحسين نظام الرادار يوفر اهم ترقيه لرادار الاواكس منذ انتشارها في بدايه السبعينات. البرنامج يحسن القدره العملياتيه لرادار الاواكس ضد التهديدات المتزايده التي تفرضها اهداف اصغر وصواريخ كروز والمضادات الالكترونية.

مثبت في المعارك في كل العمليات منذ كوسوفو، وقد اثبت برنامج تطوير نظام الرادار اعتماديه و اداء ممتازين.


برنامج تطوير نظام الرادار يقدم نبضات دوبلر متقدمه للطول الموجي، ضغط النبض، معالجه جديده للخوارزميات يتم تنفيذها بواسطه تحسينات الاجهزه والبرامج مما يسمح للنظام ان يكتشف ويتعقب اهداف يصل مداها لضعف مدى الاواكس الاصلي.

التحسين في اداء الكشف يرافقه تحسينات مثيره للاعجاب في المدى ودقة الزاوية.


قدرة الرادار على الاستجابه لهجوم الكتروني تحسنت بشكل كبير ايضا.

الاعتمادية والصيانه للاواكس المحسنة ببرنامج RSIP حسنت زيادة توافر الرادار وقللت وقت الصيانه.

يوفر برنامج RSIP انماط رادار متعددة ليسمح بالمرونه العملياتية.


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612
رادار النمط المتعدد : مرونة في مراقبه الاجواء

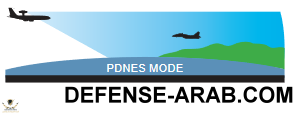

نمط المسح اثناء عدم الارتفاع باستخدام نبض دوبلر (PDNES) :


يوفر هذا النمط مراقبه الطائرة المنخفضه باستخدام رادار نبض دوبلر ، مع فلاتر دوبلر و حزمة هوائي محدد مشددة.


التعديل الأخير:

TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612

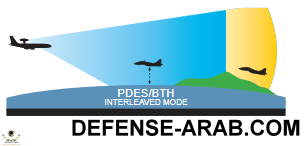

نمط المسح اثناء الارتفاع باستخدام نبض دوبلر (PDES) :

عملية الرادار في هذا النمط مشابهه للنمط السابق ولكن ارتفاع الهدف مشتق بـ مسح الكتروني عمودي من الشعاع .




TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612
النمط البحري :

يتم استخدام نبضة قصيرة جدا لخفض فوضى وتشويش البحر للكشف عن سفن السطح الصغيرة والكبيرة في اوضاع البحر المختلفة.


معالج التكيف الرقمي يعدل تلقائيا الى الاختلافات في فوضى وتشويش البحر وعودة ارض الفراغات عن طريق الخرائط المخزنة للمناطق البرية.



TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,323
الإعجابات
10,654
النقاط
1,612
النمط المدموج :

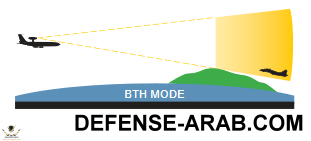

يمكن استخدام نمط خلف الافق و نمط المسح اثناء الارتفاع باستخدام نبض دوبلر في وقت واحد مع اي جزء ايجابي او سلبي.

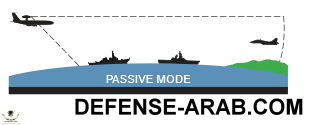

النمط السلبي :

مرسل الرادار يمكن ايقافه في قطاعات فرعية محدد بينما المستقبلات تستمر في استقبال ومعالجة البيانات. تعتبر هذه الميزة فعالة في بيئة (ECM) مشوشة. خط دقيق واحد يمر عبر الموقع من كل مشوش يتم توليده على وحدة العرض.



العنصر٧١

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
2 أغسطس 2015
المشاركات
3,088
الإعجابات
6,699
النقاط
660
الدولة
Saudi Arabia
من زمان عن هالمواضيع الغنيه
اسمحو لي اشارك بالي عندي

طبعا الاواكس تتبع السرب الثامن عشر

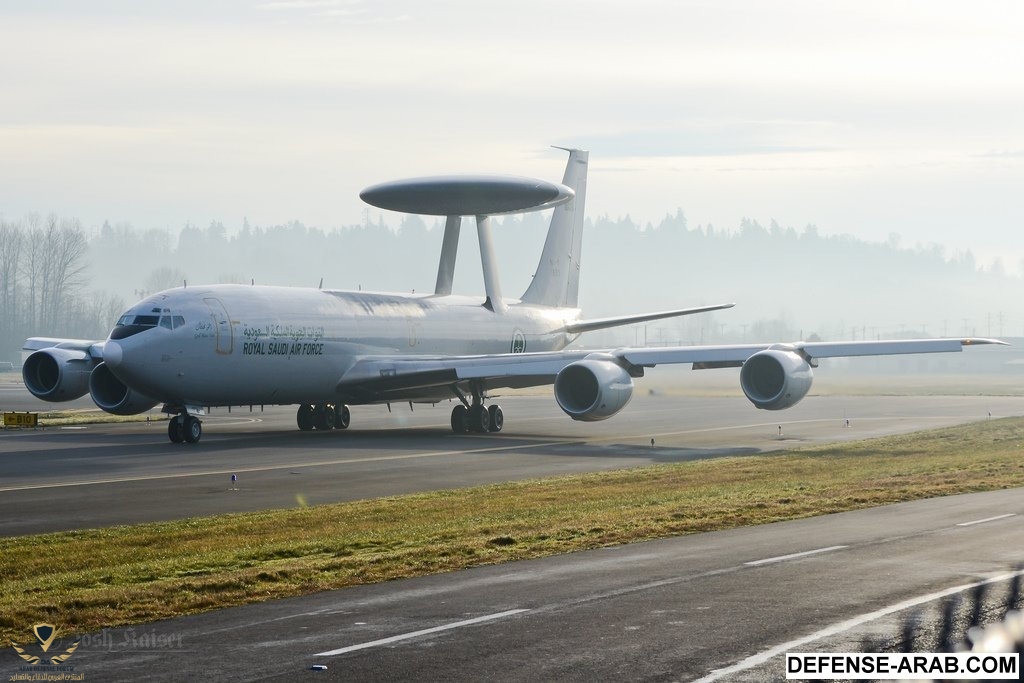

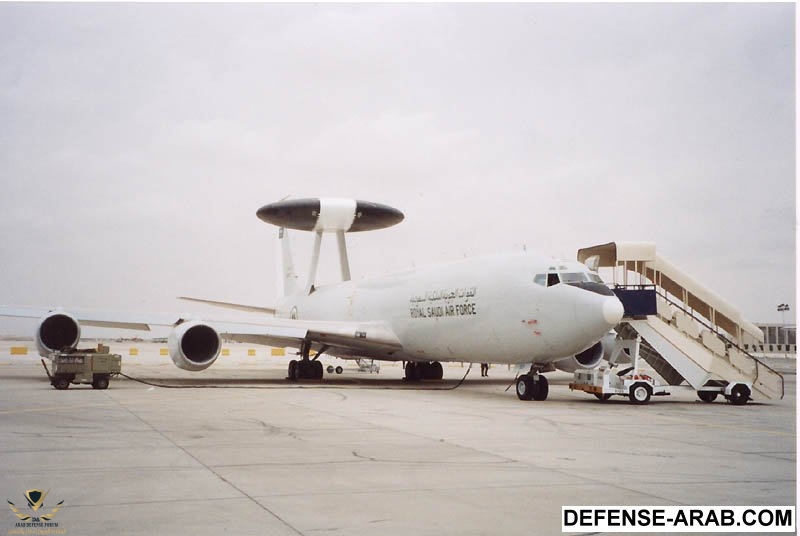

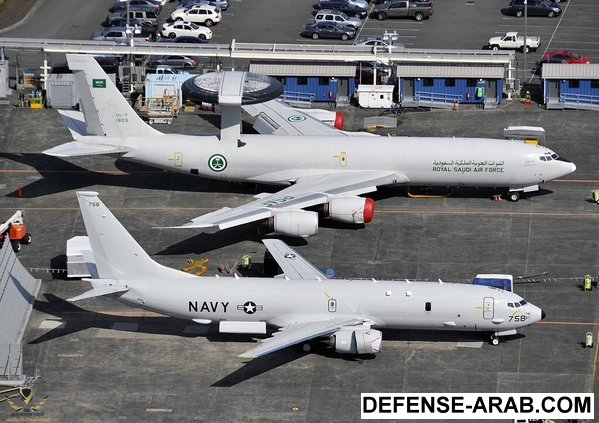

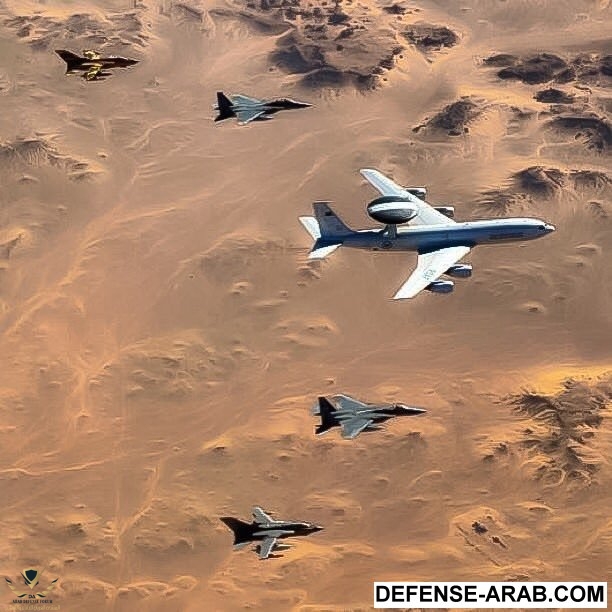

بعض الصور لها
