الصاروخ الروسي R-77

POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
R-77 Missiles
Medium-range air-to-air




بدا العمل في الصاروخ الروسي عام 1982بشكل سري لانه اول صاروخ روسي لكل من الطائرات التكتيكيه والاستراتيجيه .

اخواني اعضاء منتدى الدفاع اليوم نتحدث عن صاروخ روسي مشهور مداه طويل جو - جو خطير وقوي جدا تزود به الطائرات الروسية .

انه باختصار الصاروخ الروسي متوسط المدى صمم لتسليح مقاتلات الجيل الرابع (والرابع++) والخامس ليضمن لها قبضة حديدية طويلة المدى . وهو المنافس المباشر للصاروخ الأمريكي Aim-120 Amraam ويتفوف في المدى ونطاق وسهولة المناوره

The R-77's main advantage over the AIM-120 AMRAAM is in range and maneuverability. The longer range is because the R-77 is a larger 200 mm vs 178 mm (8 vs 7 in), heavier 175 vs 150 kg (386 vs 335 lb) missile than the AMRAAM and contains more propellant. Like most AAM weapons, the claimed range is for a non-maneuvering target, at a high altitude, and probably on a head on aspect with a respectable closing rate. Lower altitudes, rear aspect, or maneuvering targets will all reduce this range, but the same applies to the AMRAAM
وهناك خطط لتحسين ص - 77 صاروخ زيادة نطاق عملياتها بعد 150 كلم .

There are plans to improve the R-77 missile increasing its operational range well beyond 150 km




النسخة الأساسية R-77 لم تدخل الخدمة في روسيا إلا بأعداد محدودة بسبب بعض المآخذ كضعف المحرك (المحرك لا يمكن الصاروخ من إستخدام طريقة ال Lofted Profile في الطيران) مما يؤثر في مداه الأقصى (والذى لم يتعدى ال 70كم في حالة الإطلاق بسرعة عالية وإرتفاع عالى) ... وقرر سلاح الجو الروسي إدخال النسخة المطورة R-77 M الخدمة بدلا عنه فقد زود بمحرك أقوى وتمت زيادة كمية الوقود (ليس بزيادة حجم الصاروخ بل بضغط حجم أجهزة التحكم والسيطرة أكثر بإستخدام تكنولوجيا أحدث) .

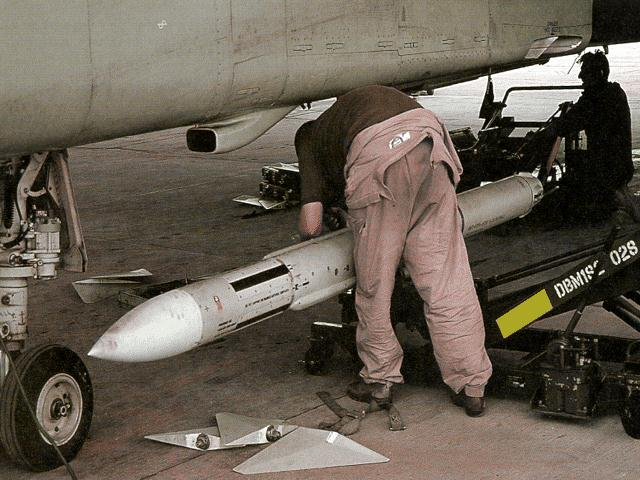

The R-77RVV-AE (AA-12 Adder)


ناتي للتصميم اخواني الاعضاء :

تصميم الصاروخ أكسبت الصاروخ عدة ميزات كالتسارع والمناورة و تحميل أقصى يصل الى G 12 وسرعة إلتفاف قصوى وصلت الى 150 درجة بالثانية وأيضا قللت ال Rcs للصاروخ الي يعتمد على نظام الملاحة بالقصور الذاتي الاختياري مع التحليق في موقف التحديثات الهدف من الطائرة واجهزة الاستشعار .

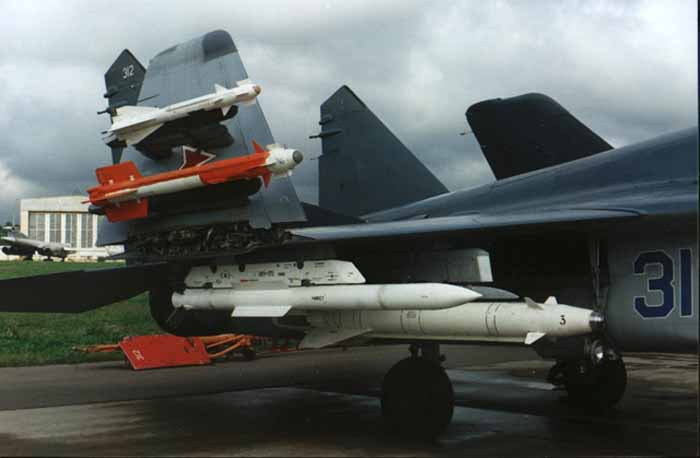

The R-77RVV-AE fitted on a MiG-29 Fulcrum


يستخدم هذا الصاروخ نفس طريقة التوجيه التي تستخدمها الصواريخ الأخرى من نفس الفئة ... أولا يطير بشكل خامل بمساعدة طيار آلي الى نقطة تصادم محسوبة مسبقا Inertial Phase مدعومة بتجديد المعلومات عن الهدف عن طريق ال Mid-course Updates وينتهي الهجوم بالإستحواذ على الهدف بواسطة رأس الصاروخ الراداري النشط ولدى هذا الصاروخ قدرة الإطباق على مصادر التشويش

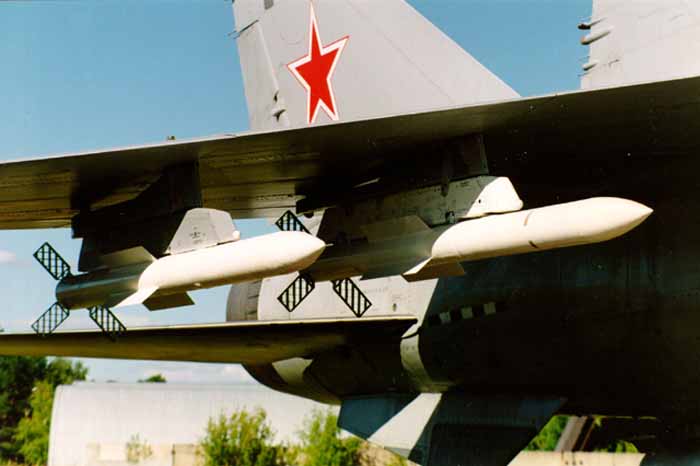

The R-77RVV-AE missile on display at a Russian Arms Exhibition


الرادار الموجه للصاروخ :

Radar seeker 9B-1348E




يستخدم الصاروخ الأساسي R-77 رأس راداري من نوع (seeker 9b-1348e) للإستحواذ النهائي على الهدف ... قطرة 20 سم ووزنه 15.5 كجم ... مداه ضد هدف مقطعه الراداري 5 متر مربع Rcs هو 16-17 كم تقريبا , ولكن النسخة المحسنة من الصاروخ تحمل رأس من نوع (seeker 9В-1103m ) وهو أخف من الرأس الأول بنسبة 20% تقريبا .. ومداه لنفس حجم الهدف هو 25-30 كم .








صورة للسوخوي 35 تطلق الصاروخ R-77



Su-30MK launching an R-77 (KnAAPO)


بدأت روسيا منذ فترة العمل على نسخة جديدة بمحرك Ramjet ورأس باحث أفضل مداها يزيد عن النسخة R-77 M بأكثر من 55% سميت R-77 M-pd ... وهذه النسخة في مراحل التطوير النهائية وهي ليست الوحيدة فهناك خطط لصنع نسخة برأس راداري سالب Prh مضاد لطائرات الإنذار المبكر وطائرات التشويش وأيضا خطط لصنع نسخة من الصاروخ برأس Pir أو لو أمكن رأس Iir وذلك خوفا من إنقطاع ال Datalink بين الصاروخ والمقاتلة الأم في ظروف التشويش الكثيف .




مواصفات الصاروخ

أولا : الصاروخ R-77 M :

النوع : صاروخ جو-جو متوسط المدى

التوجيه : Inertial + Mid-course Updates + Active Radar Homing

الطول : 3.6 متر

القطر : 20 سم

السرعة القصوى : 3-3.5 ماك (وليس 4 ماك كما تتناقلها المصادر وذلك لوجود مشكلة إزدياد حرارة الرأس)

المدى المؤثر : 55+ كم ضد هدف يناور لحد G9 .

المدى الأقصى : 90-100 كم ضد هدف لا يناور .

الرأس الحربي : 30 كم ذات شظايا

التحميل الأقصى : G 12 .



ثانيا: الصاروخ R-77 M-pd


النوع : صاروخ جو-جو طويل المدى

التوجيه : Inertial + Mid-course Updates + Active Radar Homing

الطول : 3.75 متر

القطر : 20 سم

السرعة القصوى : 4-4.5 ماك

المدى المؤثر : 90-95 كم ضد هدف يناور لحد G9 .

المدى الأقصى : 150-160 كم ضد هدف لا يناور .

الرأس الحربي : 35-40 كم ذات شظايا

التحميل الأقصى : G 12 .









بعض المصادر

www.ausairpower.net/APA-Rus-BVR-AAM.html

التعديل الأخير:

IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
موضوع في قمة الروعة اخي بوست الي بستغرب له هو ان روسيا حين تبيع بعض
ثفقات الميغ 29 لاتسلحها بالصاروخ R-77 بل تقوم بتسليحها بالصاروخ الأخرr-73 وهو
صاروخ اقل في المدى بكثير من الصاروخ R-77 الذي يعتبر من الصواريخ المتوسطة
المدى بمدى عالي جدا يصل الى 150 كلم بينما الصاروخ من نوع R-73 فمداه يتراوح
مابين 60 الى 80 كلم .

الف شكر على موضوعك الرائع

إنضم
31 ديسمبر 2007
المشاركات
442
التفاعلات
20
مواضيعك دايما متميزه اخوي بوست الله يعطيك العافية
الصاروخ الروسي مشهور وبدونه تكاد تكوت الميغ لاشي
الف شكر لك اخوي


السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
صاروخ من ضمن الصواريخ الرئيسية لفئات جو - جو فيه نسخ متعدده اقل كفائه للاسف
اشكرك على مواضيعك المميزه اخوي بوست


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
موضوع منقول من موقع أنظمة التسليح العربي للأستاذ بدر
انا شاهدت الموضوع السابق وهذا الموضوع فيه تجديد نوعا ما
على العموم نتمنى من الاعضاء الكرام الابتعاد عن المواضيع المنقولة تماما
حفاظا على حقوق الاخرين


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
موضوع منقول من موقع أنظمة التسليح العربي للأستاذ بدر
حنا هنا في منتدى الدفاع وليس في انظمة التسليح اخوي
لايوجد في الموقع اي موضوع عن الصاروخ
والموضوع جديد ومن موقع خاص من حيث المعلومات والصور واعتقد ان ايجاد مواضيع للموقع افظل بكثير من
ترك الموقع خالي الوفاض ياليت الكل يتساعد ويقوم بتنشيط الموقع هذا افظل بكثير .

شاهد بنفسك .

R-77RVV-AE [AA-12 ADDER]
Note: As per the annual United Nations (U.N.) conventional arms register, the Indian Government reported that it had purchased 30 R-77RVV-AE missiles in 1999 and [FONT=Verdana, Arial]120 [/FONT]R-77RVV-AE [FONT=Verdana, Arial]missiles in 2000. These numbers suggest that the R-77RVV-AE is operational with the IAF, at a minimum with the upgraded MiG-21s and the Su-30s. In October 1998, a locally-upgraded MiG-29 test-fired a R-77RVV-AE air-to-air missile.[/FONT]
Work on the R-77 began in 1982 and was considered quite significant and secret since it represented Russia's first fully multi-purpose missile for both tactical and strategic aircraft for fire-and-forget employment against everything from hovering helicopters to high speed, low altitude aircraft. Gennadiy Sokolovski, General Designer of the Vympel Design Bureau, said that the R-77 missile can be used also against medium and long range air-to-air missiles such as the AIM-120 AMRAAM and AIM-54 Phoenix as well as SAMs such as the Patriot. It can also be used against cruise missiles and even precision-guided munitions (PGMs). First seen in 1992 at the MosAeroshow '92, the R-77RVV-AE was immediately nick-named Amraamski by Western journalists. The Russian-language version of the acronym for the weapon is RVV-AE and is also known as the Izdieliye-170. The missile can also be used from internal carriages where the control fins and surfaces will fold flat until it is catapulted clear of the aircraft for motor ignition.

The R-77RVV-AE (AA-12 Adder)
The aerodynamics are novel, combining vestigial cruciform wings with tail control surfaces of a lattice configuration. Each surface consists of a metal frame containing a blade-like grid assembly which combines a greater control area, and thus lifting force, with reduced weight and size. The development for this control concept took three years of theoretical work and testing. Referred to by the Russians as gas dynamic declination devices, these surfaces require less powerful actuators than conventional fins, and have a lower RCS. The flow separation which occurs at high angles of attack enhances the it's turning ability, giving the missile a maximum turn rate of up to 150º per second. During the initial flight phase after launch, the missile is controlled by an inertial auto pilot with occasional data link updates from the launch aircraft's radar on changes in spatial position or G of the target. During the terminal phase, the missile shifts to an active-radar mode.



The R-77RVV-AE fitted on a MiG-29 Fulcrum
Over short distances, the missile will launch in an active mode. The host radar system maintains computed target information in case the target breaks the missile's lock-on. If the seeker is jammed, it switches automatically to a passive mode and homes on the source of jamming. Development trials have been completed, and the missile is now entering production for use on aircraft such as the Mig-29, Su-27 and Mig-31. Fired against high-altitude non-manoeuvring targets approaching head-on, the R-77RVV-AE has a range of 100 km, with the seeker locking on at around 20 km, and a maximum speed of Mach 4. At short range, it can engage targets manoeuvring at up to 12g.

The R-77RVV-AE missile on display at a Russian Arms Exhibition
There are other variants under development. One has an up-rated motor which is intended to boost range at high altitudes to as much as 160 km and is known as the R-77RVV-AE-PD. The 'PD' stands for Povyshenoy Dalnosti, which in Russian means Improved Range. This variant has been test-fired and uses a solid-fuel ramjet engine. Its range puts it in the long-range class and is equivalent to that of the AIM-54 Phoenix. In another version of the R-77, a terminal infra-red homing seeker is offered. The use of IR tracking in the terminal mode might be logical because at extended ranges the data link between the launch fighter and the missile might be interrupted, or the host radar may not detect jamming. It has a laser fuze and an exploding rod warhead that can destroy the variable sized targets from missiles and PGMs to bombers.
http://www.bharat-rakshak.com/IAF/Aircraft/Missiles/R-77.html

التعديل الأخير:

ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
حنا هنا في منتدى الدفاع وليس في انظمة التسليح اخوي
لايوجد في الموقع اي موضوع عن الصاروخ
والموضوع جديد ومن موقع خاص من حيث المعلومات والصور واعتقد ان ايجاد مواضيع للموقع افظل بكثير من
ترك الموقع خالي الوفاض ياليت الكل يتساعد ويقوم بتنشيط الموقع هذا افظل بكثير .

شاهد بنفسك .
والله اخي موضوع جامد والمنتدى ينقصه مثل هذي المواضيع الرائعه وكلامك في محله

وانت اضفت اليه صور رائعه وتنسيق جميل لكن ما يمنع قول منقول لحفظ الحقوق


777

عضو
إنضم
3 مايو 2008
المشاركات
216
التفاعلات
2
شكرررررررررررررررررررررررررررررررررا


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
موضوع في قمة الروعة اخي بوست الي بستغرب له هو ان روسيا حين تبيع بعض
ثفقات الميغ 29 لاتسلحها بالصاروخ R-77 بل تقوم بتسليحها بالصاروخ الأخرr-73 وهو
صاروخ اقل في المدى بكثير من الصاروخ R-77 الذي يعتبر من الصواريخ المتوسطة
المدى بمدى عالي جدا يصل الى 150 كلم بينما الصاروخ من نوع R-73 فمداه يتراوح
مابين 60 الى 80 كلم .

الف شكر على موضوعك الرائع
:twitcy: حسب الطلب استاذي وليس شرط خصوصا انك تعلم الطائرات يتم اقتنائها بدون اسلحة و يبقى للمشتري تحديد نوع الاسلحة وليس الدولة التي تبيع " طبعا مع اختلاف النسخ المسموح بيعها " .


ميج 21

عضو
إنضم
3 يونيو 2008
المشاركات
44
التفاعلات
1
يارب نشوفه في مصر على الأقل نسخته الأولى المعدله


pal_aaj

عضو
إنضم
3 سبتمبر 2007
المشاركات
80
التفاعلات
1
ما تحسد عليه الطائرات الروسية
ومثل ما بقول عزيز...ما يتمناه أي طيار غربي هو عدم مواجهة طائرة تحمل هذا الصاروخ!!!


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
اشك في ان روسيا ستزود مصر بهذا الصاروخ اذا تمت صفقة طائرات الميغ 29

ده لو الصفقه هتتعمل هيبقى الصاروخ اساسي لازم يكون ضمنها والا بلاش


الجرناس

قيادة القوات الجوية
إنضم
27 يوليو 2008
المشاركات
532
التفاعلات
9
صاروخ جميل...ولكن تأثير وزنه وحجمه على أداء الطائره سلبي....عكسه بالضبط ميكا الفرنسي.....ولكن عني أنا شخصيا أتوقع التفوق للصاروخ الأوروبي القادم ميتيور


algerieny

عضو
إنضم
2 فبراير 2008
المشاركات
425
التفاعلات
46
الجزائر حصلت على r77 سنة 2006 باعداد غير معروفة
اليمن تحصلت على تفس الصاروخ بين سنتي 2004 2005 لعدد 100
الدول الاخرى التي تستعمله
الصين الهند ماليزيا البيرو فنزولا

كلها صواريخ r77


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
مين من الدول العربية يمتلك الصاروخ الهائل دة
هناك بديل له في بعض الدول العربية وهو الميكا الفرنسي على طائرات ميراج في قطر والإمارات

التعديل الأخير:
