الدفاع الجوي المصري

[هيرون]

منشور رسمي من الشركة يقطع الجدل الحاصل حول باتريوت



[حميد707]

منشور رسمي من الشركة يقطع الجدل الحاصل حول باتريوت

ناقص قطر وبولندا



[هيرون]

ناقص قطر وبولندا

المنشور قديم يخص المشغلين الفعليين للمنظومة وليس التعاقدات المستقبلية
شكراً لك



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]



[abo alqasem]

مشاهدة المرفق 81695 مشاهدة المرفق 81696 مشاهدة المرفق 81697 مشاهدة المرفق 81698 مشاهدة المرفق 81699



[abo alqasem]

مشاهدة المرفق 81695 مشاهدة المرفق 81696 مشاهدة المرفق 81697 مشاهدة المرفق 81698 مشاهدة المرفق 81699



[abo alqasem]



[abo alqasem]

نظام الدفاع الجوي متوسط المدى Buk-M2E العامل بقوات الدفاع الجوي المصري
____________________________________________________________________

يُعد الـBuk M2E النسخة التصديرية من نظام الدفاع الجوي الروسي متوسط المدى Buk-M2 او SA-17 Grizzly والمُطور من النظام Buk-M1-2 حيث بدأ تطويره منذ عام 1988 ودخل الخدمة رسميا عام 2008 لدى الجيش الروسي، في حين ان النظام Buk-M1-2 دخل الخدمة عام 1998. ويتم إنتاج هذا النظام قبل شركة " ألماز أنتي Almaz Antey " الرائدة في مجال أنظمة الدفاع الجوي بمختلف أنواعها.

تم تصدير النظام إلى كل من مصر وسوريا والجزائر وإيران وأرمينيا وبيلاروسيا وفنزويلا.

يُعتبر نظام Buk-M2 أفضل أنظمة الدفاع الجوي متوسطة المدى عالمياً حتى ظهور النظام الأحدث Buk-M3 الذي بدأ دخوله الخدمة منذ نهاية عام 2016 لدى قوات الدفاع الجوي الروسي، وأبدت مصر رغبتها في الحصول عليه.

يستطيع نظام Buk-M2E التصدي لكل مايلي :

- الطائرات المقاتلات عالية المناورة.

- المروحيات.

- الصواريخ الجوالة.

- الصواريخ المُطلقة جوا.

- الصواريخ الباليستية التكتيكية.( المطلقة من مسافة 200 - 300 كم بحد اقصى )

- الذخائر الجوية عالية الدقة.

- المركبات الأرضية وسفن السطح.

يتميز النظام بقدرته على العمل في أكثر الظروف البيئية صعوبة وقسوة تصل درجات الحرارة به الى +50° او -50° وبنسبة رطوبة تصل الى 98%، حيث تحوي قمرات القيادة والعمل للأفراد، أنظمة تكييف للهواء وأنظمة للتدفئة.

* مكوّنات البطارية الرئيسية :
____________________

- مركبة 9S510E المُجنزرة للقيادة والسيطرة.

صورة للمركبة :
http://i.imgur.com/LranfYP.jpg

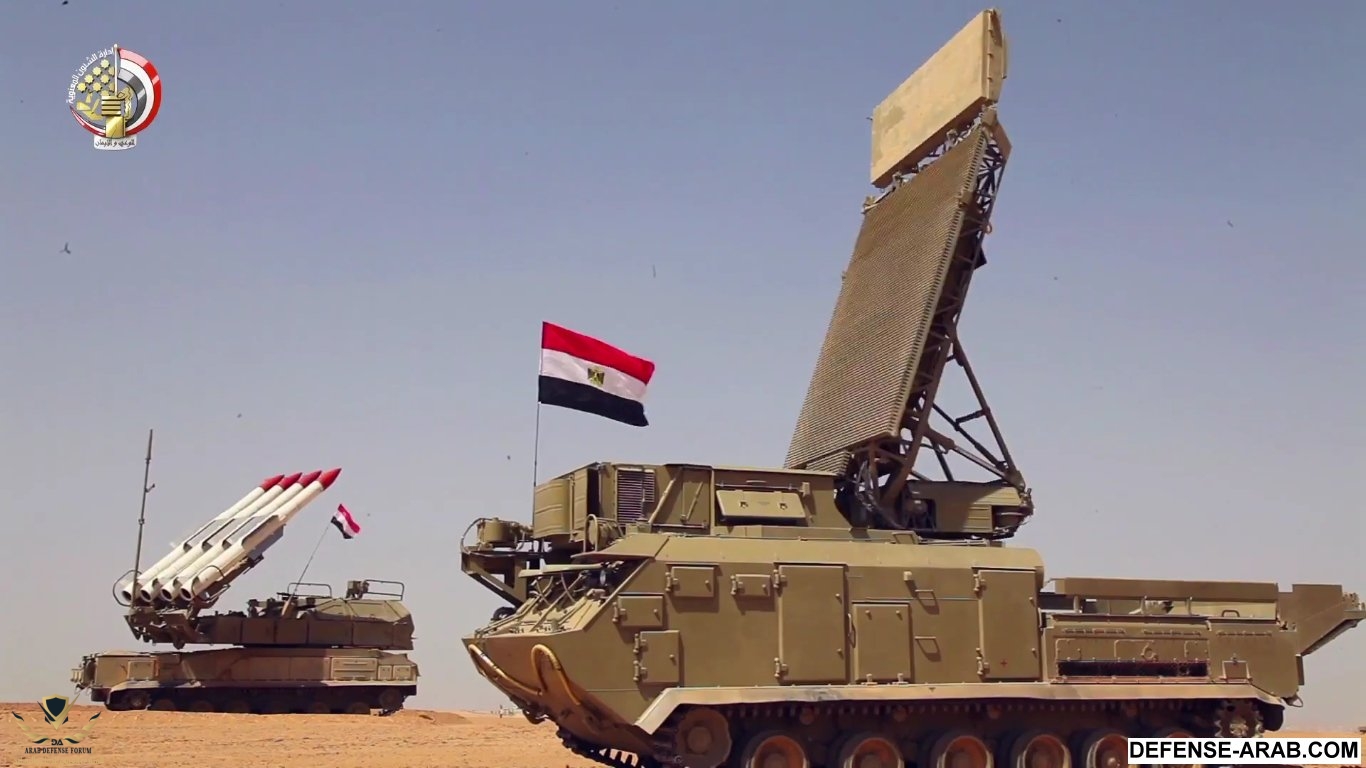

- منظومة الرادار المُجنزر ذاتي الحركة 9S18M1-3E الخاص بالمسح الجوي وكشف وتتبع الأهداف.

صورة للرادار :
http://i.imgur.com/ZnlB9ww.jpg

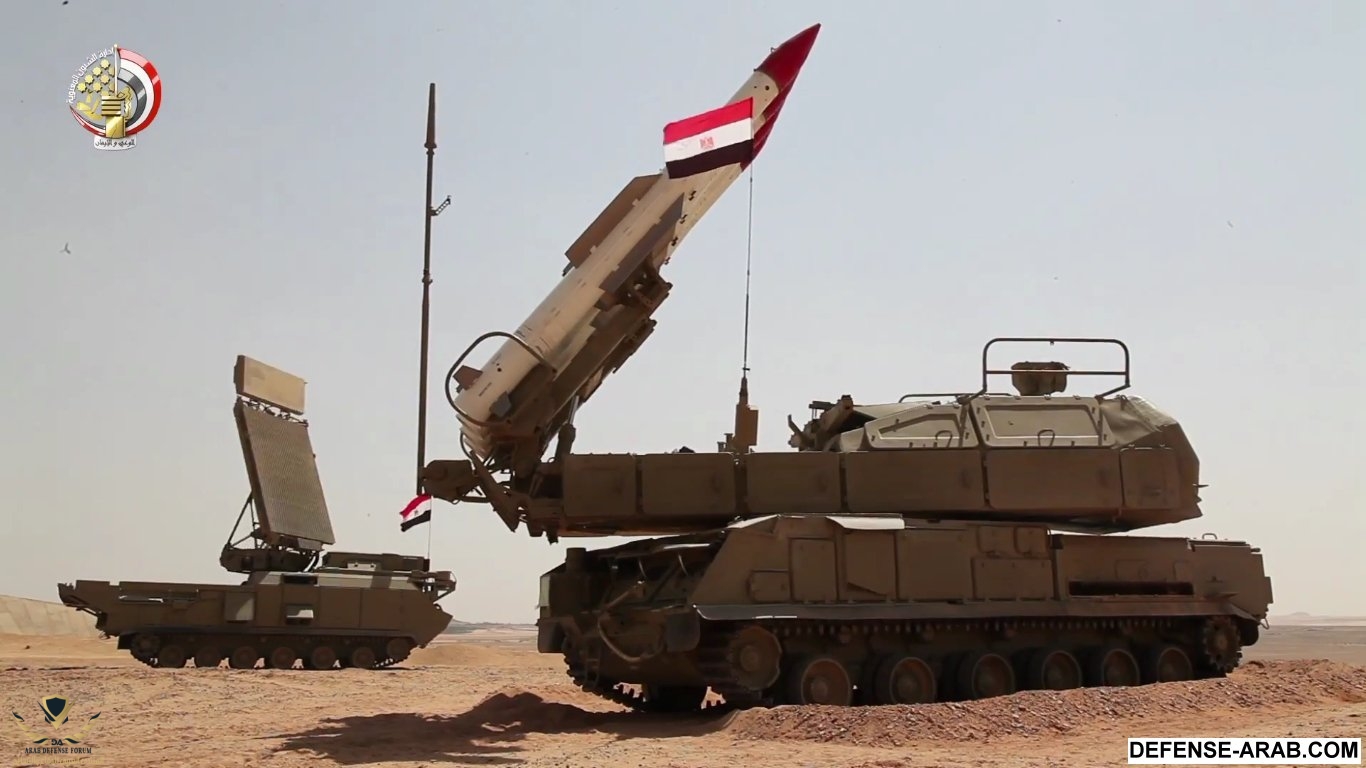

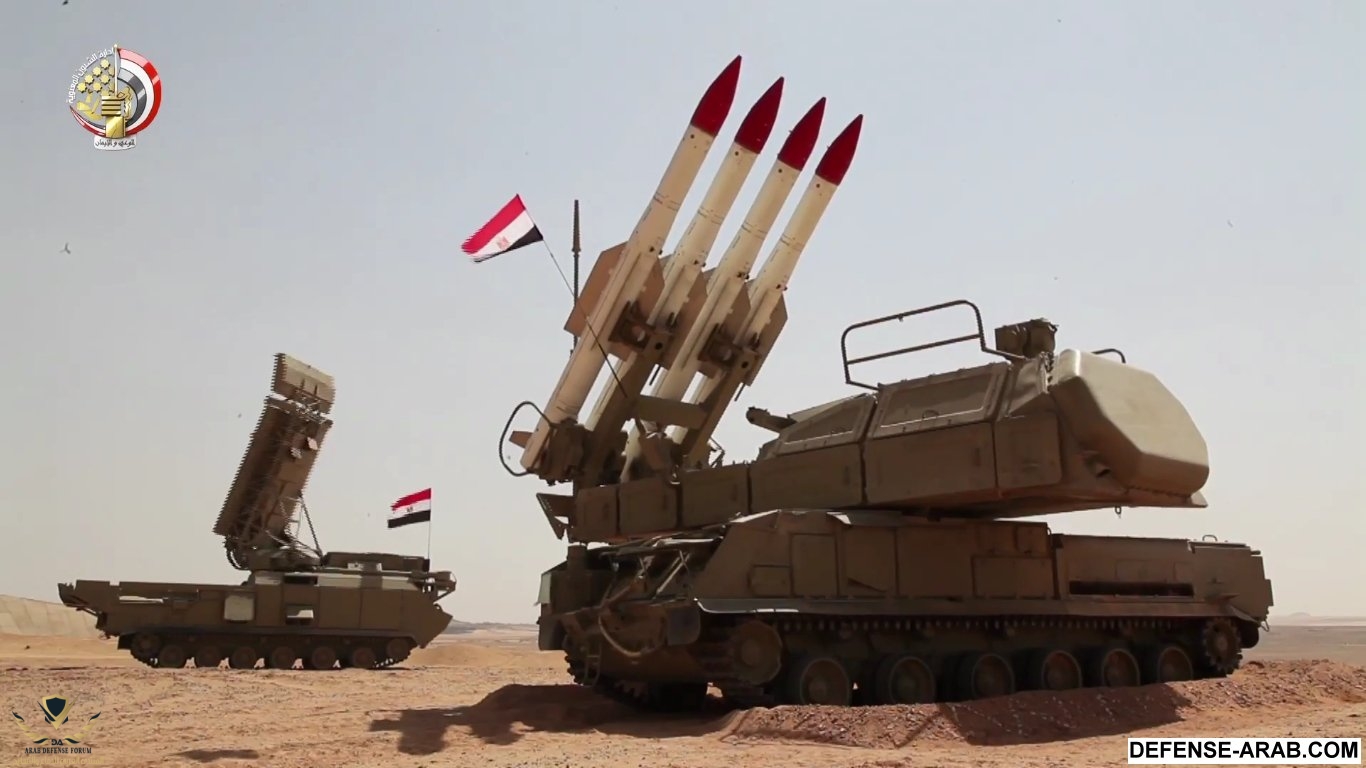

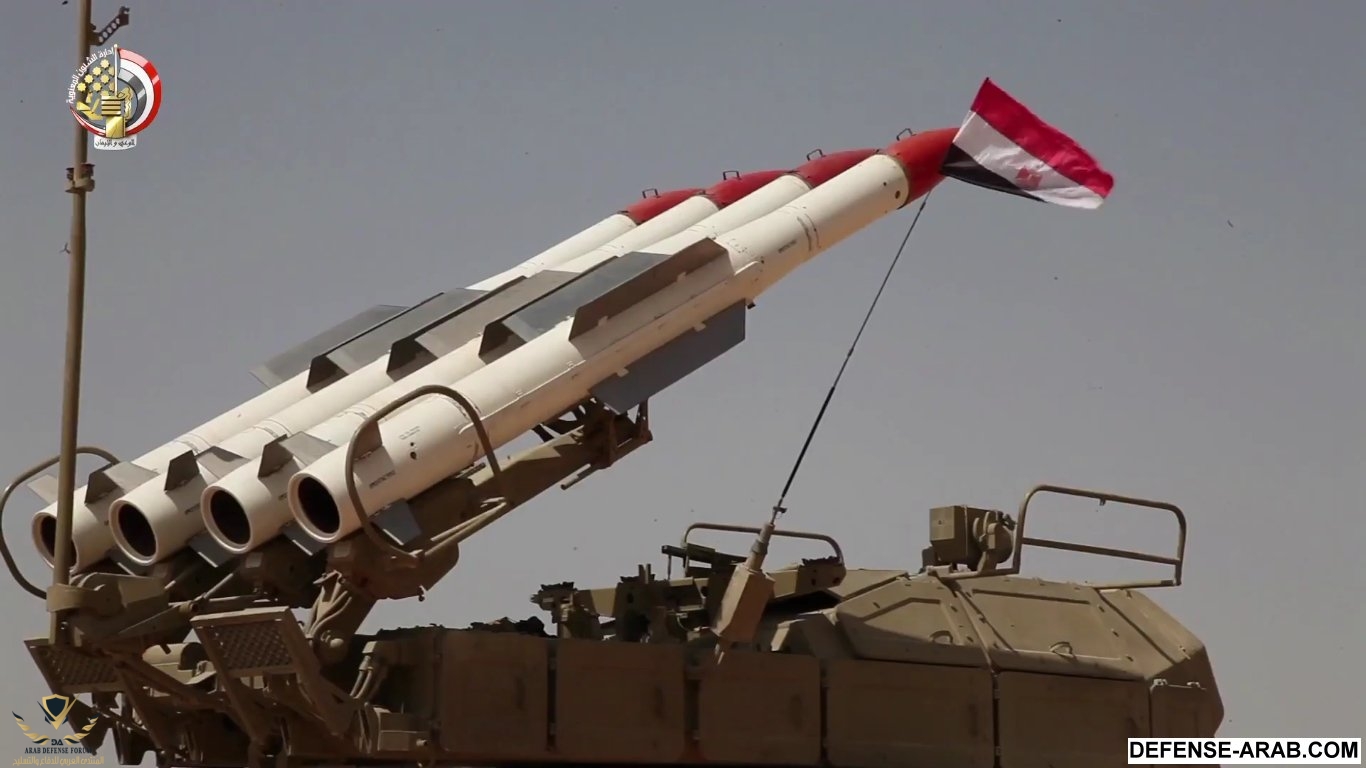

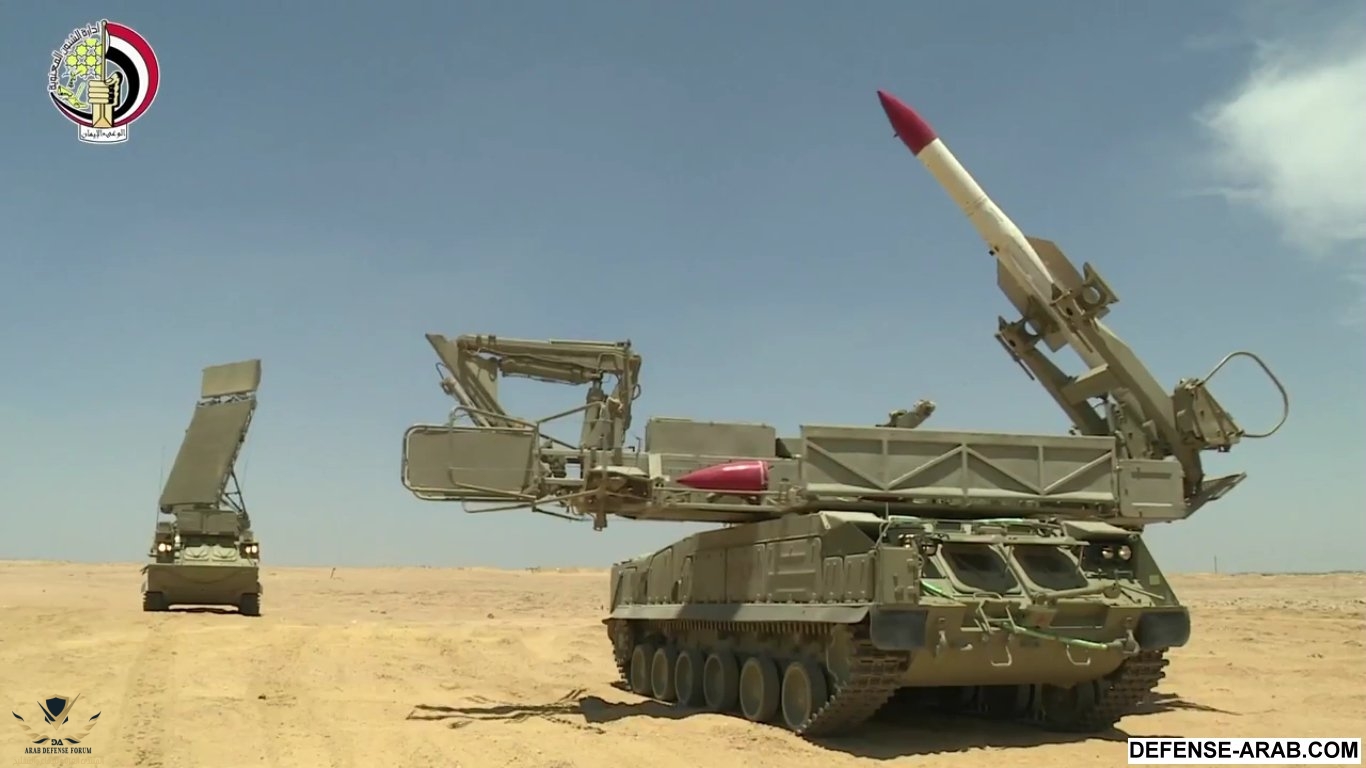

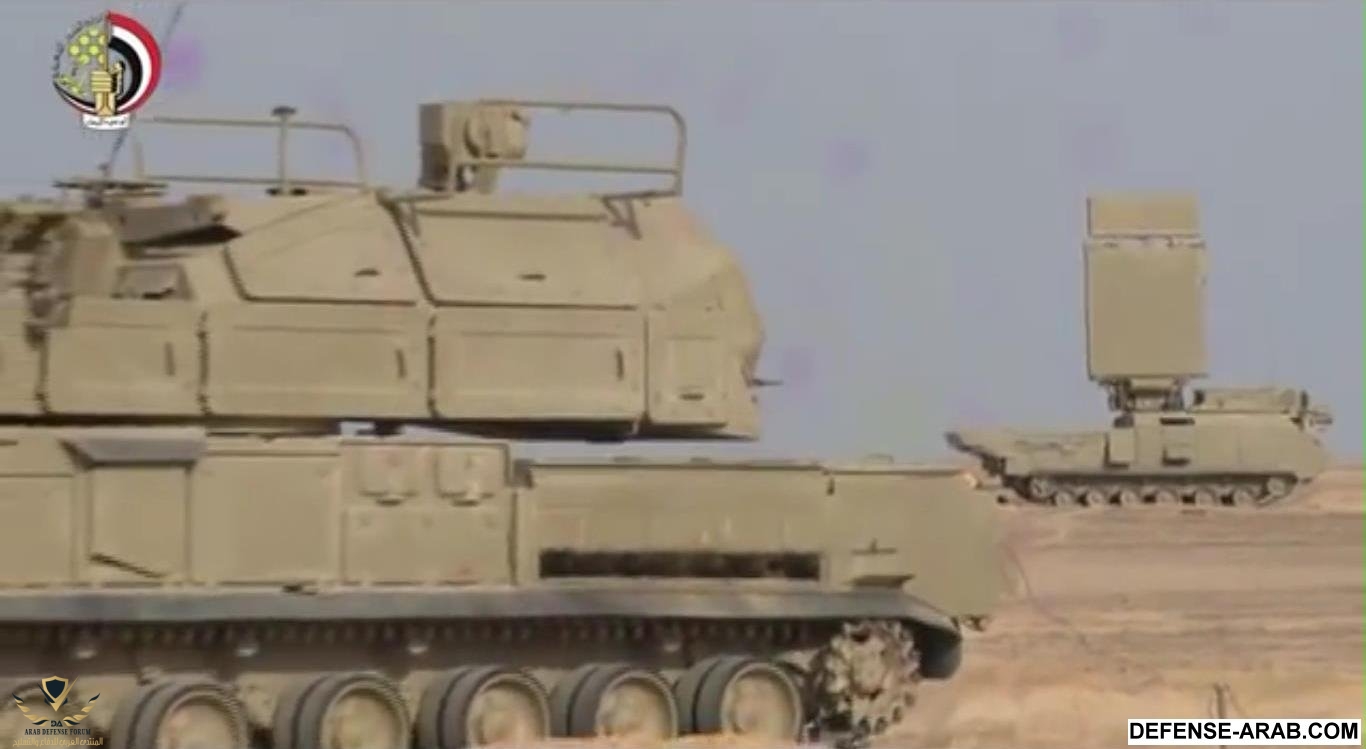

- عدد 1 - 6 ( حسب الطلب ) مركبة 9A317E مُجنزرة قاذفة للصواريخ وتحمل 4 صواريخ أرض-جو طراز 9M317 جاهزة للإطلاق، ومُزوّدة ايضا برادار 9S36E لإنارة الأهداف وتوجيه الصواريخ.

صورة للمركبة ويظهر الرادار في مقدمة برجها المتحرك والصواريخ محمولة أعلى البرج :
http://i.imgur.com/nA4wqL9.jpg

- عدد 1 - 12 ( حسب الطلب ) مركبة 9A316E مُجنزرة مُلقّمة وقاذفة Loader / Launcher للصواريخ مزود بقاذف يحوي 4 صواريخ أرض-جو طراز 9M317 بالإضافة لأربعة صواريخ اخرى احتياطية من نفس النوع.

صورة للمركبة :
http://i.imgur.com/GfKpyJU.jpg

* قدرات الرصد :
________________

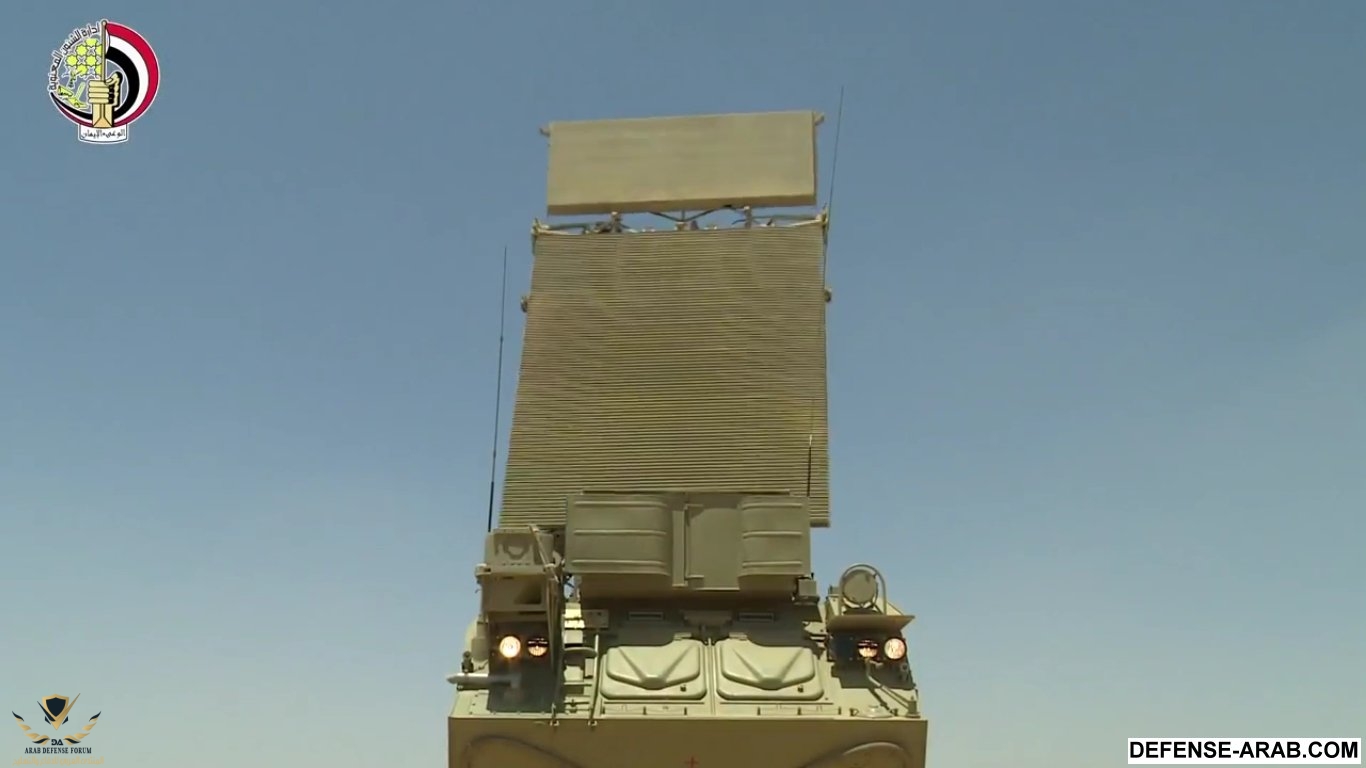

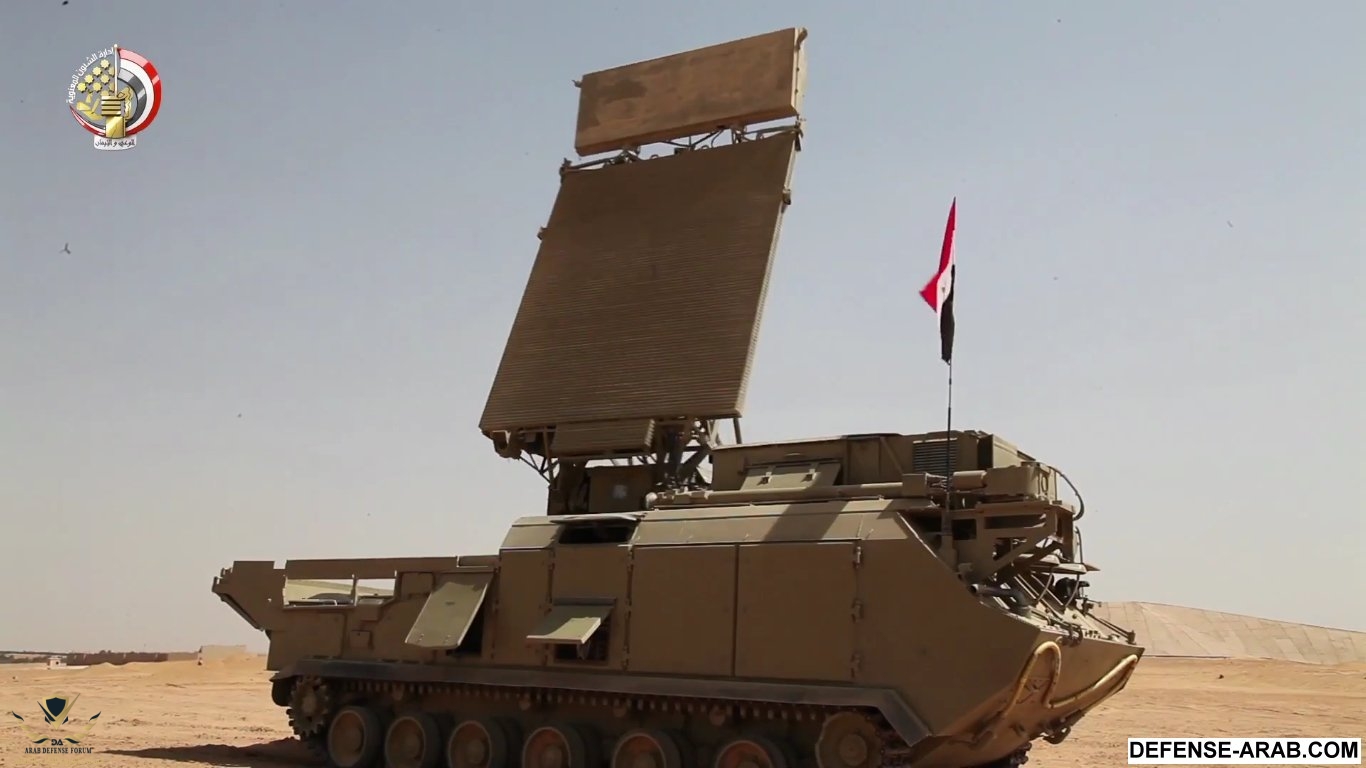

- الرادار 9S18M1-3E Snow Drift ذاتي الحركة، يختص بمهام الإنذار المبكر والمسح الجوي ورصد وتتبع مُختلف الأهداف الجوية في زاوية 360°، ويستخدم حزم الشعاع القلمي الرفيع المُوجه إلكترونيا Electronically Steered Pencil Beam لتحقيق أقصى دقة ممكنة في أعمال الرصد والتتبع، كما يستخدم أساليب القفز والمراوغة الترددية Frequency Agility / Hopping لمقاومة أعمال الإعاقة والشوشرة الإلكترونية المختلفة.

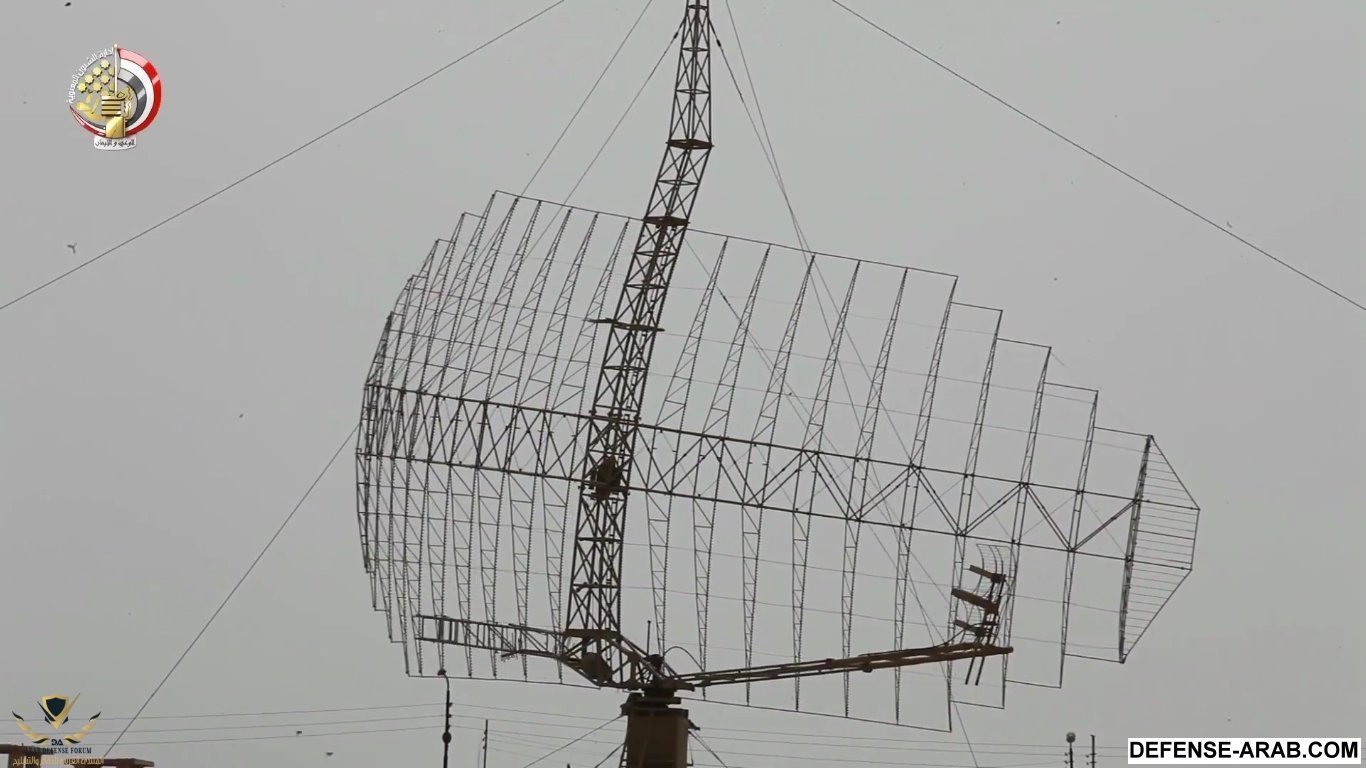

يبلغ المدى الأقصى للرادار 160 كم ويستطيع تتبع 50 هدفاً مع توفير تحديد دقيق لـ6 اهداف منها، ويمكنه رصد طائرة مقاتلة تطير على ارتفاع 100 متر من مسافة 35 كم. وهو يعتمد أيضا على الإحداثيات المُستلمة من محطات الإنذار المبكر كمحطة رادار P-18 Spoon Rest.

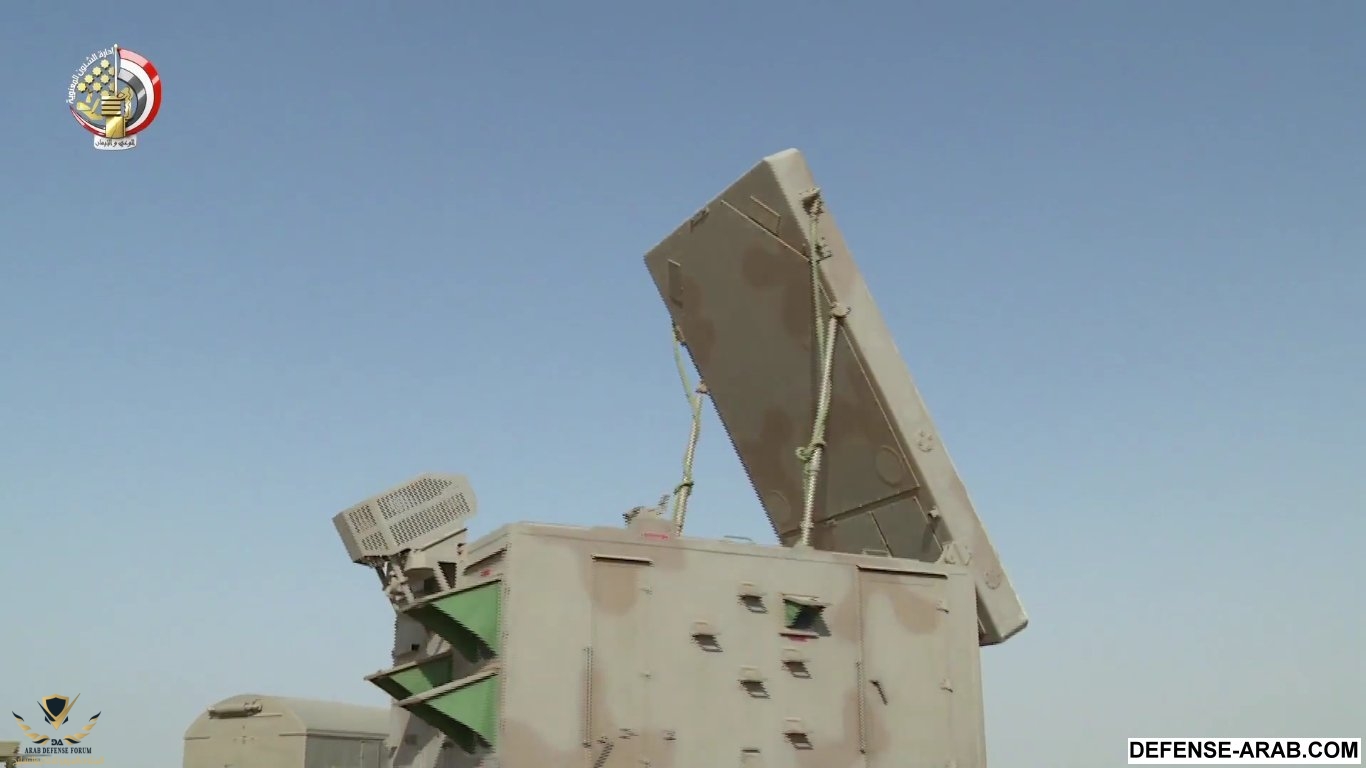

- الرادار 9S36E المسؤول عن إنارة الأهداف وتوجيه الصواريخ، وهو يتميز بكونه ذات مصفوفة مسح إلكتروني سلبي Passive Electronically Scanned Array PESA ويمكنه رصد هدف مقطه الراداري 2 متر² من مسافة 120 كم و1 متر² من مسافة 100 كم وعلى ارتفاع 3 كم، بالإضافة إلى قدرته على رصد هدف طائر على ارتفاع 10 - 15 متر من مسافة 35 كم.ويمكنه رصد 10 اهداف والاشتباك مع 4 أهداف في وقت واحد.

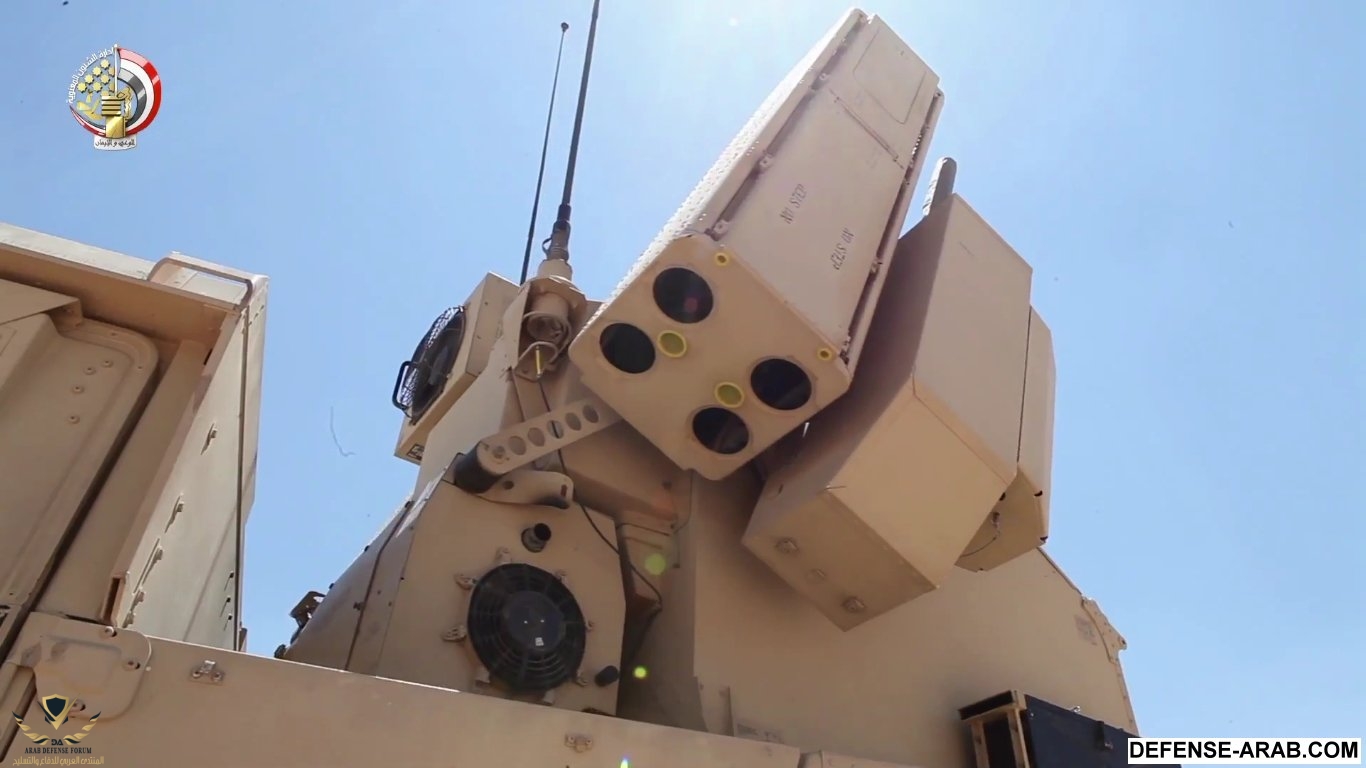

- المركبات القاذفة للصواريخ مُزودة بمنظومة رصد كهروبصري / حراري Electro-Optic / Infrared ذات قناة تصوير نهارية واخرى ليلية لضمان اعمال الرصد والتتبع السلبي على مدار الـ24 ساعة في حال التعرض للتشويش الإلكتروني عالي الكثافة ضد الرادارات او في حال تنفيذ الكمائن الجوية ضد الطاترات المقاتلة والتي تتضمن الصمت الراداري التام.

* قدرات الصواريخ :
________________

- الصاروخ 9M317 يزن 710 كج ويمتلك رأساً حربيا مُتشظياً يزن 70 كج، مع صاعق تقاربي Proximity Fuse لتدمير الهدف بالاعتماد على موجة التفجير المُتشظية، ويمتلك باحثا راداريا شبه نشط Semi-Active Radar Seeker يعتمد على توجيه الرادار الأرضي بالإضافة إلى نظام تصحيح التوجيه بالقصور الذاتي Inertial Correction Control System بالاستفادة من اسلوب الاستهداف بالملاحة النسبة Proportional Navigation ( قانون ملاحي يُستخدم بشكل او بآخر في معظم الصواريخ المضادة للأهداف الجوية ويتم تطبيقه على الأجسام التي تكون على مسار إلتقائي تصادمي Collision Course ) وذلك لضمان دقة إصابة الهدف.

- السرعة القصوى للصاروخ : 4 ماخ ( 4880 كم / ساعة )

- مدى الاشتباك ضد الطائرات : 3 - 45 كم

- ارتفاع الاشتباك : 15 متر - 25 كم

- مدى الاشتباك ضد الصواريخ الباليستية التكتيكية : 20 كم

- مدى الاشتباك ضد الصواريخ الجوالة المطلقة جوا : 20 كم

- اقصى سرعة للأهداف الجوية المناورة يمكن للصاروخ ان يتعامل معها : 830 متر / ث

- اقصى سرعة للصواريخ الباليستية التكتيكية يمكن للصاروخ التعامل معها : 1200 متر / ث

- نسبة الاصابة ضد الطائرات المقاتلة والمروحيات للصاروخ الواحد : 90 - 95%

- نسبة الاصابة ضد الصواريخ الباليستية التكتيكية للصاروخ الواحد : 60 - 70%

- نسبة الاصابة ضد الصواريخ الجوالة للصاروخ الواحد : 70 - 80%

* قدرات التتبع والاشتباك والحركية :
________________________

- عدد الأهداف التي يمكن للبطارية الاشتباك معها في آن واحد : 24 هدف

- متوسط سرعة رد الفعل للمنظومة : 11 ثانية

- سرعة تنصيب وحزم البطارية : 5 دقائق للتموضع او الانسحاب من الموقع و12 دقيقة في حال فتح وتشغيل الرادار ذاتي الحركة.

- سرعة المركبات : 65 كم / س على الطرق الممهدة و45 كم / س على الطرق الوعرة.

- مدى المركبات دون الحاجة للتزود بالوقود : 500 كم.

- اقصى ارتفاع يمكن للمنظومة ان تعمل عليه : 3000 متر فوق مستوى سطح البحر.

- اقصى سرعة للرياح يمكن للمنظومة العمل وسطها : 30 متر / ث.

______________________________________

Thunderbolt

https://www.facebook.com/EGYDEFPORT...1828.353276948118114/1225684854210648/?type=3



[D.A.S]

الباترويت ان كان يحمي السد فبالامكان البحث عنه عن طريق قوقل ايرث



[D.A.S]

الى الان لم اجد نقاش يركز على اعداد البطاريات
جميعها تتحدث عن الانواع وهي معروفة اصلا
لكن كاعداد لم اجد
رغم ان العدد مهم كاهمية النوع
كلامي يشمل جميع المواضيع التي تتحدث عن دفاعات الدول الجوية وليس هذا الموضوع فقط



[حميد707]

الباترويت ان كان يحمي السد فبالامكان البحث عنه عن طريق قوقل ايرث

مصر لاتمتلك باتريوت ابداً



[MIA1]

الدفاع الجوي المصري المعقد كما قال أحد المهتمين بالشأن العسكري

عندما تسمع بأن الدفاع الجوي المصري هو الأكثر تعقيداً فهو كلام صحيح
معقد ومعضلة بالنسبة للقوات العسكرية المصرية
