تركيا توقع اتفاقية التصنيع المشترك مع اكرنيا

نسر الاطلس

صقور الدفاع
إنضم
15 يوليو 2009
المشاركات
9,233
التفاعل
28,616 59 0
الدولة
Morocco
Wie das ukrainische staatliche Rüstungsunternehmen Ukroboronprom mitteilte, das die wichtigsten Rüstungsbetriebe des Landes vereint, hat es mit der Türkei die gemeinsame Produktion von Militärtechnik vereinbart.

© SPUTNIK/ STRINGER
Neues ukrainisches Militärfahrzeug: Nach Tauglichkeitsbestätigung Risse entdeckt
Das türkische Unternehmen Havelsan ist der führende Software-Hersteller für Systeme der Truppenführung, für boden-, luft- und seegestützte Waffenlenksysteme, für Aufklärungssysteme, für Systeme zur Beobachtung und Identifikation von Zielen, für Truppenversorgungssysteme sowie für Waffensystem- und Flugsimulatoren für den Bedarf der Streitkräfte.


Laut dem Pressedienst des Konzerns wurde mit dem türkischen Unternehmen Havelsan ein Memorandum über die gemeinsame Entwicklung und Produktion militärischer Radarstationen unterzeichnet.

„Wir vereinigen die Bemühungen mit dem führenden türkischen Unternehmen und werden ein mächtiges Innovationsprodukt herstellen, das den internationalen Rüstungsstandards entsprechen wird“, zitiert der Pressedienst den Ukroboronprom-Chef Roman Romanow.


© AFP 2016/ ADEM ALTAN
Neue Allianz: Türkei und Ukraine verbünden sich gegen Russland
Ihm zufolge geht es für die ukrainische Rüstungsindustrie um den Übergang zu internationalen Standards bei der Herstellung von Waffen und Militärtechnik.

„Die Türkei ist Mitglied der Nato, deshalb erlauben es diese Erfahrungen der Ukraine, die militärtechnische Kooperation mit Nato-Ländern zu vertiefen“, heißt es in der Mitteilung.

Laut dem Pressedienst haben Ukroboronprom und Havelsan die Erweiterung ihrer Zusammenarbeit in der Luftfahrtsphäre vereinbart.


كما أن شركات الأسلحة الدولة الأوكرانية أعلنت Ukroboronprom الذي يجمع بين مصانع التسليح الأكثر أهمية في البلاد، وقد تم الاتفاق مع تركيا،

جديدة الطائرة العسكرية الأوكرانية: وبعد التأكد من الشقوق ملاءمة اكتشف

الشركة التركية Havelsan هي بائعي البرامج الرائدة في مجال نظم الرقابة القوات، لالجوفية والجوية وأنظمة توجيه السلاح في البحر لنظم الاستطلاع، ونظم الرصد وتحديد أهداف لأنظمة القوات العرض ولWaffensystem- وأجهزة محاكاة الطيران لتلبية احتياجات القوات المسلحة ،

وفقا للصحافة من مجموعة تم توقيعها مع شركة تركية Havelsan مذكرة حول تطوير والانتاج المشترك لمحطات الرادار العسكرية.

"نحن توحيد جهود الشركات التركية الرائدة وسوف تنتج ابتكار المنتجات قوية، والتي سوف تفي بالمعايير الدولية درع"، ونقلت الخدمة الصحفية للمدرب Ukroboronprom رومان رومانوف.


تحالف جديد: تركيا وأوكرانيا توحد ضد روسيا

ووفقا له، فإنه بالنسبة لصناعة الدفاع الأوكرانية لجعل التحول إلى المعايير الدولية في إنتاج الأسلحة والتكنولوجيا العسكرية.

"تركيا عضو حلف شمال الاطلسي، وبالتالي تسمح هذه التجارب من أوكرانيا إلى تعميق التعاون العسكري التقني مع دول حلف شمال الاطلسي،" جاء في البيان.

وفقا للصحافة وافقت Ukroboronprom وHavelsan لتوسيع التعاون بينهما في مجال الطيران


المصدر

: http://de.sputniknews.com/militar/2...sindustrie-ukraine-tuerkei.html#ixzz45aqmRHjO

العربه جيده وعمليه وخصوصا انها خفيفه الحركه بالتوفيق لحليفينا الصناعيين

من الصانع الشهير Malyshev Factory الاوكراني

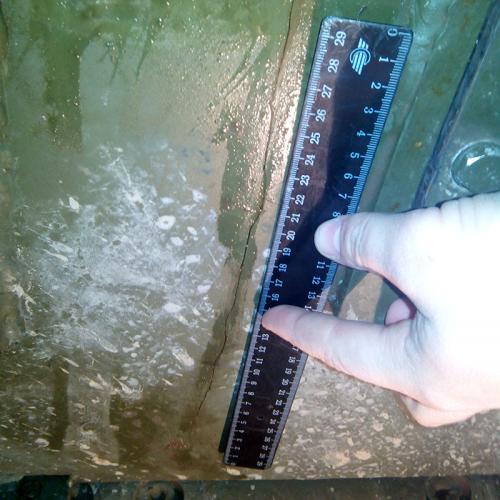

شقوق يصل طولها 40-50 سم

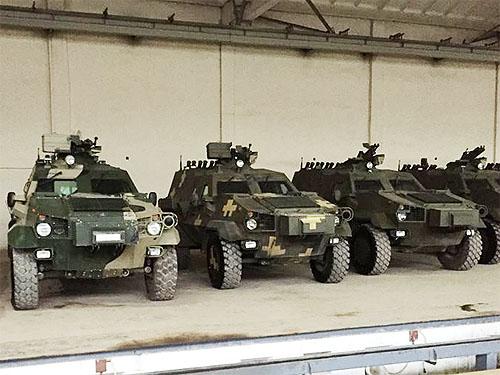

عشرة مدرعات اصيبت بشقوق





بدائية في التصنيع







حسب الويكي بولندا واوكرانيا من المقرر ان يشغلان العربة

يأكد الجيش الاوكراني انه لم يشغل اي عربة





محاولات لتزييف وتعديل بائسة





لم تمشي اي من العربات العشر اكثر من 400 كم حتى ظهرت الشقوق

من الصانع الشهير Malyshev Factory الاوكراني









شقوق يصل طولها 40-50 سم







عشرة مدرعات اصيبت بشقوق





بدائية في التصنيع







حسب الويكي بولندا واوكرانيا من المقرر ان يشغلان العربة

يأكد الجيش الاوكراني انه لم يشغل اي عربة





محاولات لتزييف وتعديل بائسة





لم تمشي اي من العربات العشر اكثر من 400 كم حتى ظهرت الشقوق

ما السبب ولكن اعتقد ان تركيا ستأخذ فقط التقنية ام تصنيعها فمأكد سيكون افضل

فقط لتوضيح الموضوع له اسبوع فقط
ومن المناسب ذكر الحادثة بما ان حضرتك تحدثت عن العربة
شكراً

صحيح هناك خلل في الهيكل يمكن تجاوزه اذا تم صناعته في تركيا
بالطبع الخلل في نسبة المعادن في تصفيح العربة
وتركيا رائدة من ايام العثمانين في علم المعادن والالتاي شاهده على ذلك
وكذلك الاوكرانين لديهم العلم والخبرة

مجرد فساد من بعض العمال

اذا اردت اخي كتبت لك موضوع لتعرف على العربة هذي وا سمها dozor-b

بالطبع الخلل في نسبة المعادن في تصفيح العربة
وتركيا رائدة من ايام العثمانين في علم المعادن والالتاي شاهده على ذلك
وكذلك الاوكرانين لديهم العلم والخبرة

مجرد فساد من بعض العمال

اذا اردت اخي كتبت لك موضوع لتعرف على العربة هذي وا سمها dozor-b
شكرا اخي ياريت تحطوا هنا ليستفيد الجميع منه

أحسن الاتراك اختيار الاوكران

الاوكران بمرحلة ولازم نمصهم

والحمد لله طلعنا منهم بطائرة نمتلك كامل حقوقها
وطائرات صناعة بترخيص

أحسن الاتراك اختيار الاوكران

الاوكران بمرحلة ولازم نمصهم

والحمد لله طلعنا منهم بطائرة نمتلك كامل حقوقها
وطائرات صناعة بترخيص
هههه والله لازم تستغل لاقصى درجة يجب عليكم ان تحابوها لا ان تموصهوهم الحلب احسن حبذ ولو كان في حضائر المراعي ههههه

ستستغل تركيا قدرات اوكرانيا الصناعيه الضخمه في هذه الفتره وستتطور الصناعه التركيه تطور سريع وملحوظ
اختيار رائع هذه الفتره هو نقل التقنيات الاوكرانيه
عقبال العرب

ستستغل تركيا قدرات اوكرانيا الصناعيه الضخمه في هذه الفتره وستتطور الصناعه التركيه تطور سريع وملحوظ
اختيار رائع هذه الفتره هو نقل التقنيات الاوكرانيه
عقبال العرب
املنا فقط في السعودية والامارات

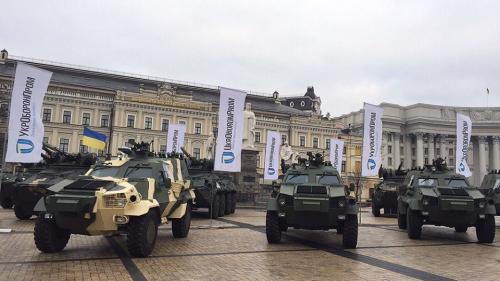

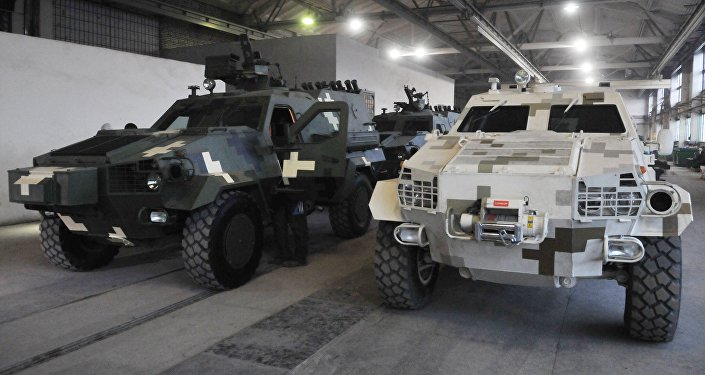

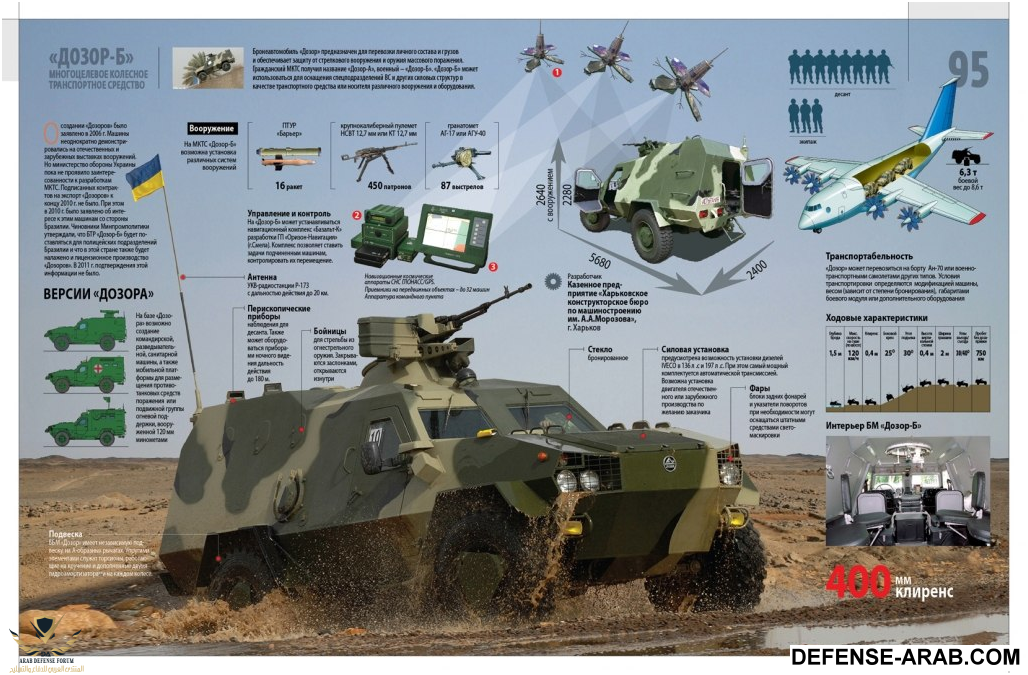

Dozor-B




عربة مصفحة اوكرانية


من تصميم



مورزوف /اكرانيا /تأسست 1927

من انتاج مصنع




مصنع مالشيف /1895م/ اوكرانيا

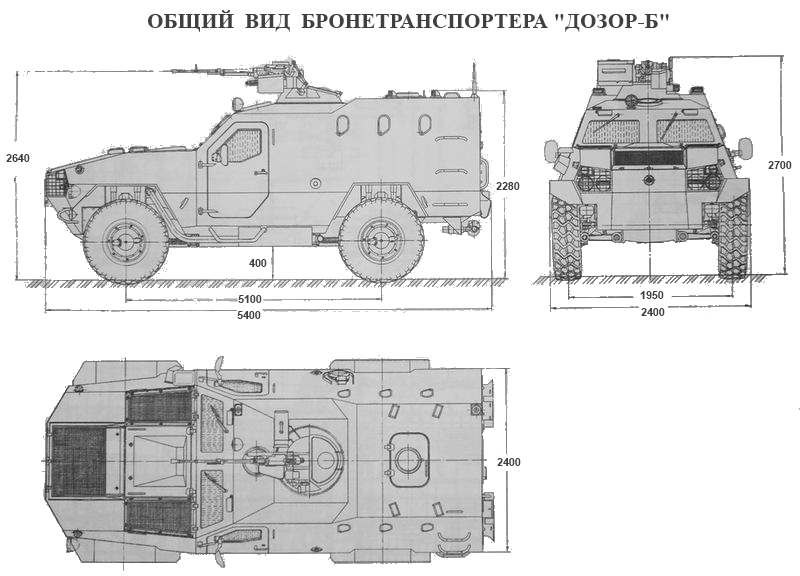

الموصفات العامة




الوزن : 6.3 طن
الطول :5.4 متر

العرض: 2.4 متر

الطاقم: 3

الركاب( القوات) : 8










العربة مصممة على شاصية سيارة مدنية . وقد تم تقسيم بهو العربة الا منطقتين

الاولى تشغل الحيز الامامي و جزء من منتصف البهو وهي مخصصة للمحرك وباقي الاجزاء الازمة لتشغيل العربة

الثانية : المقصورة وهي لطاقم والركاب وتشغل باقي اجزاء البهو وبها الاسلحة والذخيرة ومقسمة الى جزئين جزء لركاب ( القوات) وجزء قتالي

قائد المركبة يوجد في الامام ومعه الاتصالات واجهزة الملاحة



الاخ الرئيس القائد رئيس اوكرانيا داخل العربة

ومجموعة القتال في منتصف المقصورة ولديها منصة المدفع الرشاش والذخيرة


بينما يشغل الجنود المنقولين الجزء الخلفي من المقصورة وبها مقاعد وتعطي الجنود القدرة على الرؤية للمجال المحيط بشكل واسع

وكذلك تمكنهم من استخدام اسلحتهم الصغيرة



وتم عزلها عن المنطقة الاولى عزل يمنع تسرب الهواء والضوضاء وفقاً لمبادئ

CRBN defence (مجموعو من المعاييرللحماية من الهجوم البيولوجي , الكيمائي , والاشعاعي النووي)



CRBN defence للحماية من بيئة NBC environment


الحماية

البهو المدرع (لناقلة الجند )

يوفر حماية لطاقم والقوات والمعدات الداخلية ضد نيران الأسلحة الصغيرة، والألغام المضادة للدبابات، والآثار المترتبة على أسلحة الدمار الشامل.


ويتكون الهيكل من درع ويوفر الحماية ضد عيار الرصاص 7.62 ملم الخارق للدروع. ويتكون الجزء السفلي من ناقلة جند مدرعة من الدروع الفولاذية على شكل اسطواني ويوفر الحماية ضد الألغام. الزجاج المقاوم المثبت على ناقلة الجند المدرعة يوفر حماية متطابقة مع الحماية التي توفرها الدروع الرئيسية للعربة.




تصميم الهيكل يجعل من الممكن لتثبيت مجموعة حماية إضافية في شكل المكونات القابلة للإزالة التي من شأنها توفير الحماية ضد الرصاص من عيار أكبر والألغام أكثر قوة.

تم تجهيز السيارة مع الترشيح والتهوية وحده الذي يهدف إلى تنقية الهواء المحيط من أجل إزالة المواد السامة والغبار المشع، والهباء الجوي في الحرب البيولوجية. لتغذية الهواء النقي في حجرة الطاقم. ولإزالة الغازات الصادرة من البارود من مقصورة الطاقم.


التسليح



يستخدم : NSV machine gun

البندقية الرشاشة مضادة الطياران يتم التحكم بها عن بعد



سوفيتية 1971م nsv

ذات عيار : 12.7x108mm




black = armor-piercing, red = tracer خارقة

12.7 ملم ذخير سوفيتية 1935م



يمكن الاستدارة بمنصة السلاح بدائرة 360 درجة كاملة

ورفع وخفض السلاح بزاية -3 الى الاسفل الى +68 الى الاعلى


مزود هذا الرشاش الثقيل ب منضار ذو عدسة واحدة( PZU-7) يعطي تكبير 1.2 ومجال رؤية 50 درجة


PUZ-7


اجهزئة الملاحظة والاستكشاف

يمكن الزجاج المقاوم القائد من الرؤية اثناء النها اما في الليالي ذات الرؤية المنخفضة فقط

زودت العربة ب TVN-5 biocular, periscopic, active/passive night vision device منظار ثنائي العين للرؤية الليلية



المحرك

يمكن تزويدها بمحرك Iveco 8142.38.1 او محرك Deutz BF 4M 1013 FC وكلاهما محركات ديزل تيربو ذات اربعة سليندر




المرفقات

  • upload_2016-4-12_15-19-33.png
    332.4 KB · المشاهدات: 247
التعديل الأخير:
الاتصالات والملاحة

مشاهدة المرفق 54182

R-173M ultra-short wave للموجات القصيرة



تعطي معطيات الاتجاهه والسرعة والمكان دائم للملاحة من خلال نظام غلوناس او ال GBS او نافستار



معلومة جانبية

غلوناس الروسي :هو نظام للملاحة بالأقمار الاصطناعية مبني على الراديو. يدار بواسطةقوات الفضاء الروسية لحساب الحكومة الروسية. وهو نظام بديل ومكمل لنظام التموضع العالمي(GPS)الأمريكي.





العربة مزودة بنظم تهوية وتدفئة وتبريد



المعدات الخاصة:


يمكن للقائد المركب التحكم بضغط الهواء في الاطارات اثناء السير حسب ضروف الطريق دون الحاجة لترجل من العربة

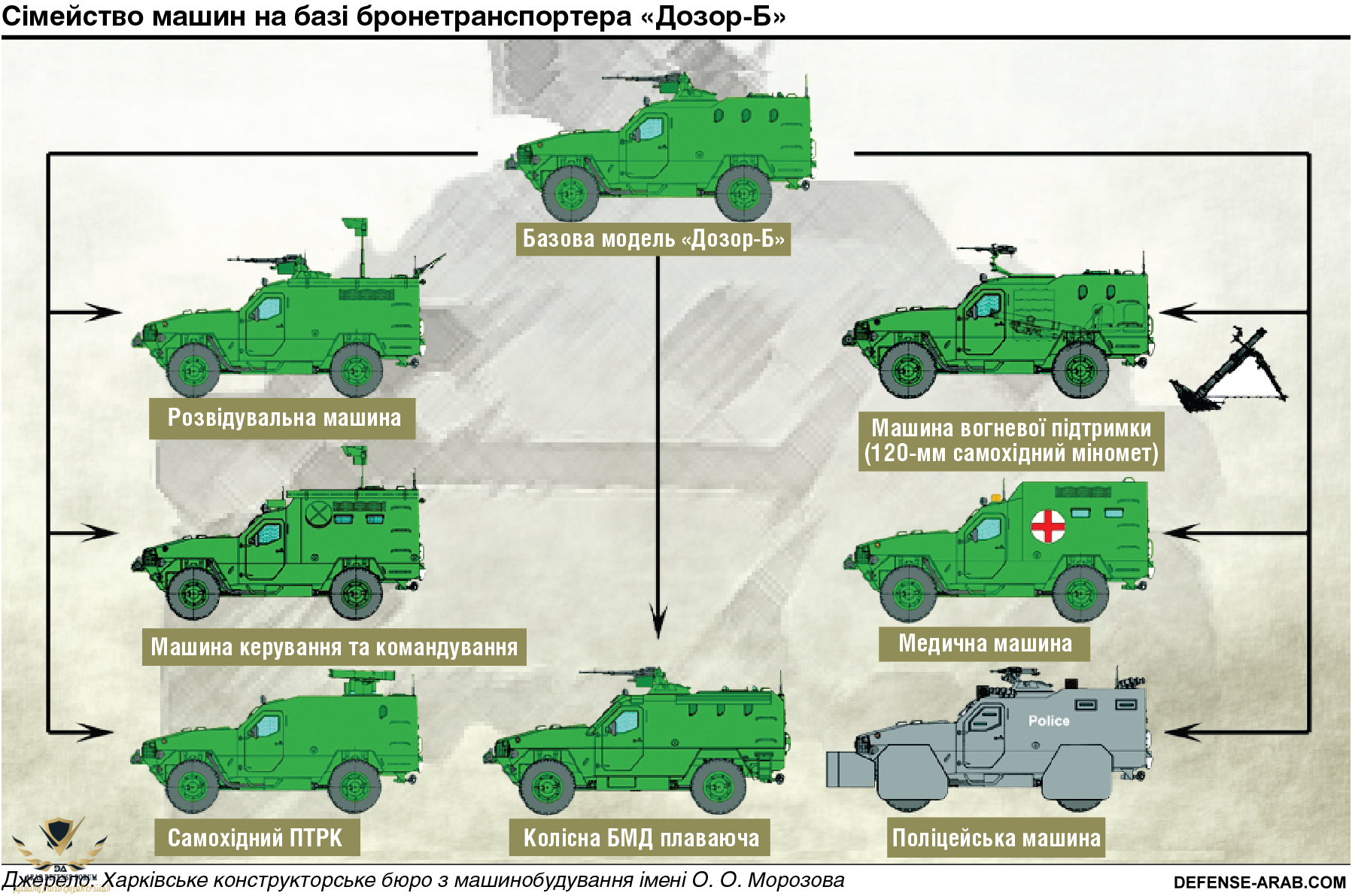

الانواع




  • Dozor-A - غير مدرعة للاستخدامات العامة على الطرق الوعرة
  • Dozor-B - مركبة مدرعة. وتشمل إصدارات Dozor-B المركبات التالية:
· ناقلة جند مدرعة

· مركبة مدرعة

· مركبة استطلاع بي سي

· قيادة السيارة

· سياره اسعاف

· مركبة استطلاع

· المركبات ذات الأغراض العامة
  • Oncilla



المشغلون

بولندا من المحتمل

اوكرانيا




تم الحمدالله
اعتذر لزم لي عمل ريستارت لاكمال الموضوع

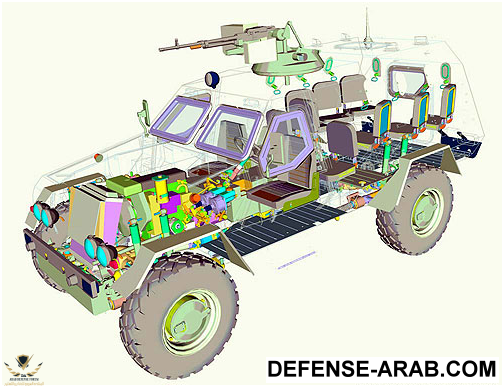

مشاهدة المرفق 54171





العربة مصممة على شاصية سيارة مدنية . وقد تم تقسيم بهو العربة الا منطقتين

الاولى تشغل الحيز الامامي و جزء من منتصف البهو وهي مخصصة للمحرك وباقي الاجزاء الازمة لتشغيل العربة

الثانية : المقصورة وهي لطاقم والركاب وتشغل باقي اجزاء البهو وبها الاسلحة والذخيرة ومقسمة الى جزئين جزء لركاب ( القوات) وجزء قتالي

قائد المركبة يوجد في الامام ومعه الاتصالات واجهزة الملاحة

مشاهدة المرفق 54172

الاخ الرئيس القائد رئيس اوكرانيا داخل العربة

ومجموعة القتال في منتصف المقصورة ولديها منصة المدفع الرشاش والذخيرة


بينما يشغل الجنود المنقولين الجزء الخلفي من المقصورة وبها مقاعد وتعطي الجنود القدرة على الرؤية للمجال المحيط بشكل واسع

وكذلك تمكنهم من استخدام اسلحتهم الصغيرة

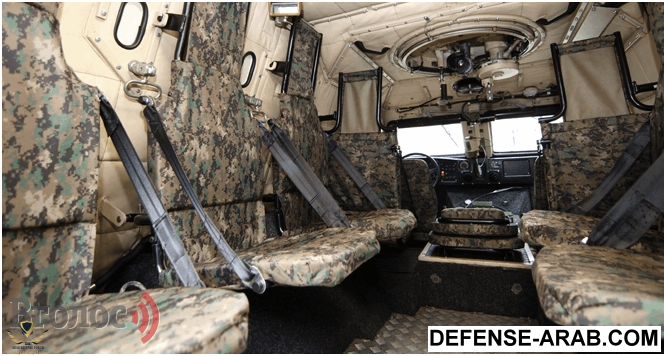

مشاهدة المرفق 54174

وتم عزلها عن المنطقة الاولى عزل يمنع تسرب الهواء والضوضاء وفقاً لمبادئ

CRBN defence (مجموعو من المعاييرللحماية من الهجوم البيولوجي , الكيمائي , والاشعاعي النووي)

مشاهدة المرفق 54175


CRBN defence للحماية من بيئة NBC environment


الحماية

البهو المدرع (لناقلة الجند )

يوفر حماية لطاقم والقوات والمعدات الداخلية ضد نيران الأسلحة الصغيرة، والألغام المضادة للدبابات، والآثار المترتبة على أسلحة الدمار الشامل.


ويتكون الهيكل من درع ويوفر الحماية ضد عيار الرصاص 7.62 ملم الخارق للدروع. ويتكون الجزء السفلي من ناقلة جند مدرعة من الدروع الفولاذية على شكل اسطواني ويوفر الحماية ضد الألغام. الزجاج المقاوم المثبت على ناقلة الجند المدرعة يوفر حماية متطابقة مع الحماية التي توفرها الدروع الرئيسية للعربة.


مشاهدة المرفق 54176

تصميم الهيكل يجعل من الممكن لتثبيت مجموعة حماية إضافية في شكل المكونات القابلة للإزالة التي من شأنها توفير الحماية ضد الرصاص من عيار أكبر والألغام أكثر قوة.

تم تجهيز السيارة مع الترشيح والتهوية وحده الذي يهدف إلى تنقية الهواء المحيط من أجل إزالة المواد السامة والغبار المشع، والهباء الجوي في الحرب البيولوجية. لتغذية الهواء النقي في حجرة الطاقم. ولإزالة الغازات الصادرة من البارود من مقصورة الطاقم.


التسليح

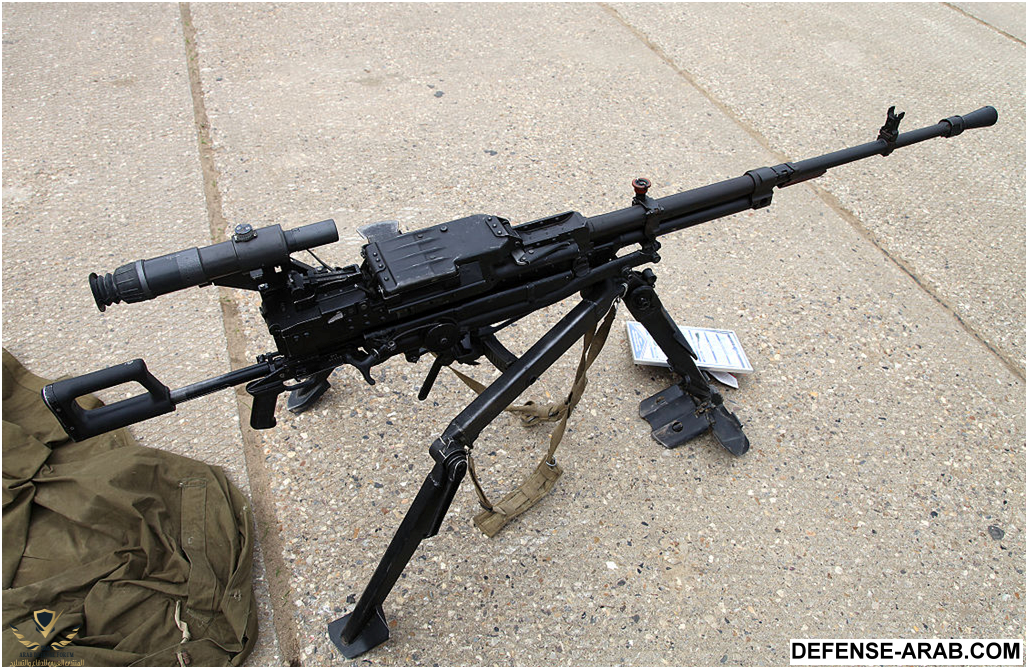

مشاهدة المرفق 54178

يستخدم : NSV machine gun

البندقية الرشاشة مضادة الطياران يتم التحكم بها عن بعد

مشاهدة المرفق 54180

سوفيتية 1971م nsv

ذات عيار : 12.7x108mm

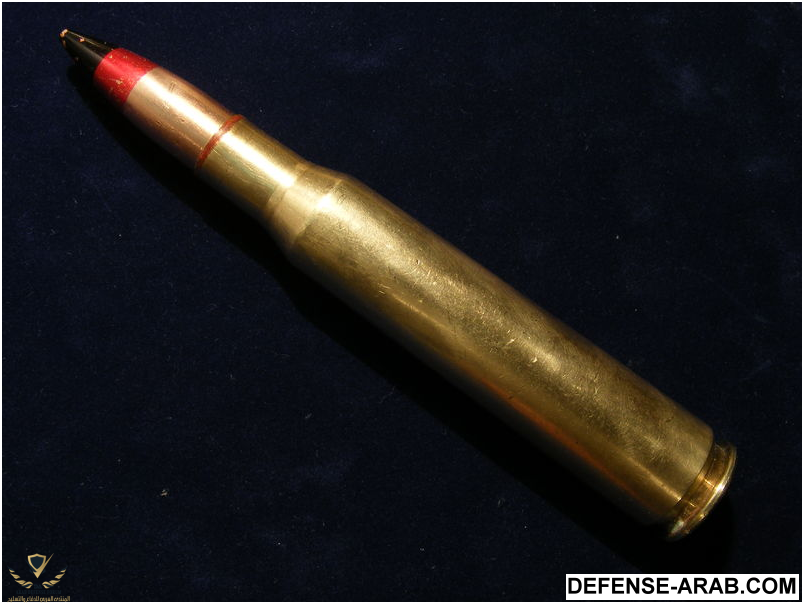

مشاهدة المرفق 54179

black = armor-piercing, red = tracer خارقة

12.7 ملم ذخير سوفيتية 1935م



يمكن الاستدارة بمنصة السلاح بدائرة 360 درجة كاملة

ورفع وخفض السلاح بزاية -3 الى الاسفل الى +68 الى الاعلى


مزود هذا الرشاش الثقيل ب منضار ذو عدسة واحدة( PZU-7) يعطي تكبير 1.2 ومجال رؤية 50 درجة

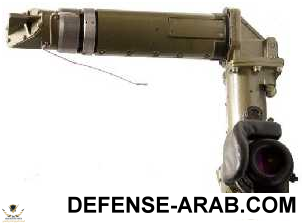

مشاهدة المرفق 54181
PUZ-7


اجهزئة الملاحظة والاستكشاف

يمكن الزجاج المقاوم القائد من الرؤية اثناء النها اما في الليالي ذات الرؤية المنخفضة فقط

زودت العربة ب TVN-5 biocular, periscopic, active/passive night vision device منظار ثنائي العين للرؤية الليلية



المحرك

يمكن تزويدها بمحرك Iveco 8142.38.1 او محرك Deutz BF 4M 1013 FC وكلاهما محركات ديزل تيربو ذات اربعة سليندر



موضوع رائع من عضو مميز جزاك الله الف خير
