بــــــــــــــسم الله الــــــــرحمن الــــــرحيم

إستكمالاََ لسلسة الموضوعات الخاصة بى عن (العدو الإسرائيلى) وكيفية مواجهته ضمن معركة الأسلحة المشتركة حنتكلم اليوم عن أسلوب تطوير خطة الخداع التكتيكى (للواء إنذار الدولة) أو ما يعرف يعنى بمحطات الرادار والإنذار ,, باستخدام المرسلات الخداعية والمواقع الهيكلية ,, وهو إسلول فعال جداََ لخداع العدو عن أسلوب العمل والتشكيل القتالى وحدود مناطق الكشف الرادارى للواء الإنذار بالإضافة إلى حالة الاستعداد القتالى للقوات .

_________________________



(( بـــشكل عـــام فى البداية ))

طبعاََ يسعى العدو الإسرائيلى إلى إنتاج أو إمتلاك وسائل الاستطلاع (أرضية – محمولة جوا – فضائية ) مع الاستمرار فى تطويرها لتتكامل فى منظومة واحدة للحصول على أكبر قدر من المعلومات عن قوات وعناصر الدفاع الجوى بالخصوص قوات الدفاع الجوى المصرى بغرض تحديد حجمها وأوضاعها وخصائصها الفنية ..

وعلى الرغم التقدم الهائل لوسائل الاستطلاع المعادية إلا أن التخطيط السليم لأعمال الخداع والتنفيذ الجيد المتكامل والمستمر لهذه الخطة يؤدى إلى تحييد هذه الوسائل وحرمان العدو من الاستفادة من إمكانياتها المتطورة مما يقلل الخسائر فى قواتنا ويمنحها الفرصة لتنفيذ مهامها ..

فى الأساس تهدف إجراءات الخداع بـ (لواء الإنذار الجوى عن الدولة) إلى خداع العدو عن أسلوب العمل والتشكيل القتالى وحدود مناطق الكشف الرادارى للواء الإنذار بالإضافة إلى حالة الاستعداد القتالى للقوات ..

لذلك يتحقق التخطيط الجيد للخداع باستمرار دراسة التهديدات المنتظرة ومدى تطور وسائل الاستطلاع المعادية واختيار أنسب الأساليب لمواجهتها ويجب طبعاََ تكامل أعمال الخداع فى الأحوال العادية مع الأعمال الخداعية خلال إدارة العملية المنتظرة لتحقق الهدف منها ..

_________________


(( طـيب ,, ماهو شكل التجميع القتالى للواء إنذار جوى الدولة والمرسلات الخداعية والمواقع الهيكلية ))

فى البداية يعتبر لواء الإنذار هو الوحدة التكتيكية لاستطلاع المجال الجوى والتى تقوم بجمع المعلومات عن الأهداف الجوية من كتائب الرادار وكتائب المراقبة الجوية بالنظر وإرسال الإنذار عنها (للجهات المستفيدة) طبعاََ وتأمين أعمال قتال وسائل الدفاع الجوى الإيجابية .

1 - تنظيم لواء إنذار الدولة :

أ - عناصر رئيسية كالآتى :

(1) من (
4 – 8) كتيبة رادار .

(2) من (
1- 3) كتيبة مراقبة جوية بالنظر .

ب - عناصر قيادة وسيطرة كالآتى :

(1) مركز قيادة .

(2) سرية إشارة .

(3) قسم عمليات وتدريب .

جـ - عناصر تأمين فنى وإدارى وكيميائى.

2 - التشكيل القتالى للواء الإنذار الدولة :

أ - فى الغالب يكون تشكيل قتال لواء إنذار الدولة كالآتى :

(1) مركز قيادة اللواء .

(2) مواقع كتائب الرادار .

(3) انساق المراقبة الجوية بالنظر .

(4) مراكز قيادة كتائب المراقبة الجوية بالنظر .

ب - ينقسم التشكيل القتالى للواء الإنذار إلى :

(1) تشكيل قتال مجمع :

يتم توزيع كتائب الرادار فى هذا التشكيل على المواجهة والعمق والأجناب لإنشاء حقل رادارى متكامل بما يحقق عدم وجود ثغرات فى الحقل الرادارى للواء .


(2) تشكيل قتال خطى :

يتم فيه توزيع كتائب الرادار على شكل خط لإنشاء خط رادارى للإنذار ويستخدم عادة فى الاتجاهات المنفصلة على السواحل أو على الحدود ويتم تمركز كتائب الرادار بفواصل أقل من مدى الكشف لأجهزة الرادار (عند قاع الحقل الرادارى المخطط) لضمان التغطية المتبادلة على ارتفاع قاع الحقل .



3 - أنواع كتائب الرادار :

أ - من حيث الغرض :


(1) كتيبة رادار الإنذار .

(2) كتيبة رادار للإنذار وتوجيه المقاتلات .

ب - من حيث التسليح :

(1) كتائب رادار سنتيمترية.

(2) كتائب رادار مترية .

4 - تنظيم كتيبة الرادار :

تضم كتيبة الرادار العناصر الآتية :

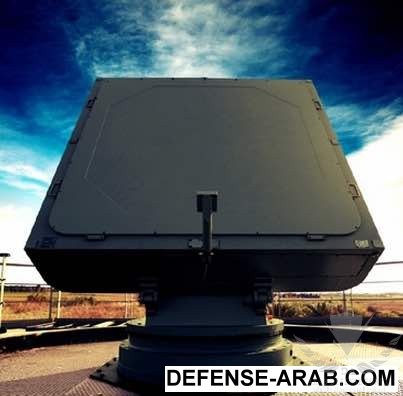

أ - أجهزة الرادار :

(1) هى عناصر الاستطلاع الرادارى التى تقوم بتوفير المعلومات المباشرة عن الموقف الجوى وتأمين أعمال قتال وسائل الدفاع الجوى الإيجابية (الصواريخ المضادة للطائرات – المدفعية المضادة للطائرات – المقاتلات ) وقد يكون جهاز الرادار ثلاثى الأبعاد أو ثنائى الأبعاد أو لقياس الارتفاع طبقا لدور ومكان الكتيبة والمهام التى تكلف بها .

(2) غالباً ما تتواجد هوائيات أجهزة الرادار داخل قباب من البلاستيك وذلك لحمايتها من تأثير العوامل الجوية .


ب - عناصر القيادة والسيطرة كالآتى:

(1) مركز قيادة الكتيبة .

(2) فصيلة إشارة .

جـ - عناصر التأمين :

تقوم بتوفير التأمين الشامل لعناصر الكتيبة وتتكون من الآتى:

(1) سرية مدفعية مضادة للطائرات .

(2) فصيلة شئون إدارية .

(3) فصيلة خدمة وحراسة .

(4) عنصر كيميائى .

5 - منطقة تمركز الكتيبة الرادار :

هى رقعه من الأرض تتمركز عليها عناصر الكتيبة وتشمل على الآتى :

أ - الموقع الحربى :

(1) يضم مركز قيادة الكتيبة وينتشر حوله الآتى :

( أ ) فصائل الرادار .

(ب) سرية الرشاشات المضادة للطائرات .

(جـ) مركز الإرسال اللاسلكى .

(2) تتوقف مساحة الموقع الحربى على عدد فصائل الرادار بالكتيبة .

ب - الموقع الإدارى :

(1) يحتل الموقع الإدارى مساحة حتى ( 400 – 500 ) متر مربع .

(2) يبعد الموقع الإدارى عن الموقع الحربى بمسافة (
200 – 300) متر وفى الأرض الصحراوية قد تصل إلى (1 – 2) كيلو متر .

(3) يضم الموقع الإدارى أماكن تمركز العناصر الإدارية والطبية والفنية .

6 - الشواهد المرئية الدالة على موقع كتيبة الرادار :

أ - دشم أجهزة الرادار والظل المحصور بين أجناب مداخل الدشم .

ب - القباب البلاستيك .

جـ - هوائيات أجهزة الرادار والأجهزة اللاسلكية .

د - الظل الساقط من السواتر والحوائط .

هـ - المركبات والمعدات .

و - التحركات والانتقالات .

ز - المدقات داخل الموقع .

ح - أماكن الإيواء .

ط - أى تجهيزات هندسية أخرى .


7 - مصادر البث (الحرارى –الرادارى –اللاسلكى)الدالة على موقع كتيبة الرادار:

أ - مصادر بث حرارية :

(1) مولدات القوى عند تشغيلها .

(2) البصمة الحرارية الناتجة عن وجود الأفراد والمعدات.

ب - مصادر بث رادارية :

أجهزة الرادار عند تشغيلها .

جـ - مصادر بث لاسلكية :

وسائل المواصلات اللاسلكية .

8 - إجراءات الخداع الحالية للواء الإنذار :

أ - يقوم لواء إنذار الدولة فى الوقت الحالى بإجراءات لمقاومة وسائل الاستطلاع المعادية بالإمكانيات والأساليب المتوفرة من إجراءات الخداع .

ب - إجراءات الخداع الحالية بلواء الإنذار تشتمل على
الآتى :

(1) إخفاء القوات والوسائل والأغراض الحيوية وذلك من خلال تطبيق أساليب الإخفاء التى سبق ذكرها بالقسم الرابع .

(2) التوسع فى استخدام القباب البلاستيك مع توحيدها لتلائم كافة الهوائيات حتى لا تكون علامة مميزة لنوع الرادار بداخلها .

9 - نتيجة التنوع والتطور فى وسائل الاستطلاع المعادية سواء أرضية أو محمولة جوا أو فضائية أصبح من الممكن للعدو عرض معلومات كاملة ومتنوعة عن الهدف أدى ذلك إلى التفكير فى الوصول إلى وسيلة يمكنها تطوير أساليب الخداع المستخدمة فى خداع وسائل الاستطلاع المعادية فى السلم وأثناء العملية وتعتبر المرسلات الخداعية والمواقع الهيكلية من أهم الوسائل التى يمكنها خداع وسائل الاستطلاع المعادية ومجابهة أسلحة الهجوم الجوى الحديثة .

10 - المواقع الهيكلية :

هى مواقع تماثل المواقع الحقيقية يتم إنشائها لخداع وسائل الاستطلاع المعادية لذلك يجب قبل إنشاء المواقع الهيكلية والخداعية مراعاةالشواهد الدالة على موقع كتيبة الرادار .

11 - الشروط الواجب توفرها فى المواقع الهيكلية :

نتيجة الشواهد السابق ذكرها يجب أن يتوفر فى المواقع الهيكلية الآتى:

أ - يجب أن تأخذ المواقع الهيكلية شكل مماثل للحقيقية من حيث مطابقة الشكل العام للمواقع والمعدات وأعدادها مع استخدام وسائل الإخفاء والتمويه .

ب - يجب أن تتداخل المواقع الهيكلية مع المواقع الحقيقية.

جـ - يفضل استخدام المعدات الهيكلية المصنوعة من المطاط لخفة وزنها وسهولة المناورة بها من موقع لآخر ودهانها بمواد عاكسه لأشعة الرادار.

د - تزويد الموقع الهيكلى بعواكس ركنية وبواعث حرارية ومرسلات خداعية.

هـ - تجهيز الموقع الخداعى بوسائل إنتاج دخان مطابقة لما هو موجود فى الموقع الحقيقى على أن يتم استخدامها فى نفس الوقت .

و - إنشاء مراكز قيادة هيكلية مزودة بأجهزة لاسلكية وأخرى متعددة القنوات توجه هوائياتها فى اتجاه المواقع الهيكلية .

ز - توفير أعداد مناسبة من الأفراد لإظهار نشاط فى الموقع الهيكلى بالإضافة إلى صيانة المعدات الهيكلية .

ح - استخدام القباب البلاستيك (
الخداعية) .

12 - خصائص المعدات الهيكلية المستخدمة فى المواقع الهيكلية :

أ - المطابقة للمعدة الحقيقية من حيث المظهر والصفات والأبعاد .

ب - سهولة الاستخدام والنقل وبساطة التركيب وخفة الوزن وقوة التحمل .

جـ - يمكن دهان المعدات الهيكلية بطلاء معدنى لخداع وسائل استطلاع العدو .

د - يجب أن تكون التكاليف بسيطة بالنسبة للفائدة التى ستعود عنها .


13 - المرسلات الخداعية :

يوجد ثلاث أنواع من المرسلات الخداعية طبقا للغرض المستخدم كالآتى :

أ - النوع الأول :

يستخدم فى خداع وسائل الاستطلاع الرادارى .

ب - النوع الثانى :

يستخدم فى خداع تهديدات أسلحة الهجوم الجوى الحديثة الموجهة حراريا.

جـ - النوع الثالث :

يستخدم فى خداع تهديدات أسلحة الهجوم الجوى الحديثة المضادة للإشعاع الرادارى .

14 - خصائص النوع الأول من المرسلات الخداعية (الرادارية) :

يجب أن تتميز المراسلات الخداعية من هذا النوع بالآتى :

أ - يجب أن تماثل البصمة الرادارية للمرسلات الخداعية البصمة الرادارية للمعدات الحقيقية.

ب - التردد الحامل للمرسلات الخداعية يجب أن يماثل التردد الحامل للمعدات الحقيقية .

جـ - معدل تكرار النبض للمرسلات الخداعية يجب أن يماثل معدل تكرار النبضة للمعدات الحقيقية.

د - عرض النبضة المرسلة للمرسلات الخداعية يماثل عرض النبضة المرسلة للمعدات الحقيقية .

هـ - عـدد لفات الهوائى للمرسلات الخداعية يماثل عدد لفات الهوائى للمعدات الحقيقية .

و - معدل ونوع المسح لهوائى المرسلات الخداعية يماثل معدل ونوع المسح لهوائى المعدات الحقيقية.

ز - يحتل هذا النوع من المرسلات الخداعية فى مواقع خداعية وليس فى المواقع الحقيقية
.

15 - يتضح من خصائص النوع الأول من المرسلات الخداعية إنها معدات تماثل المعدات الحقيقية فى جميع المواصفات والخواص الفنية لذلك يمكن استخدام معدات الرادار المستغنى عنها والقديمة للعمل كمرسلات خداعية كما تتميز المعدات المستغنى عنها والقديمة بتوفير تكاليف تدبير أجهزة ومعدات تماثل المعدات الحقيقية بالإضافة لتحقيق التماثل فى الشكل الخارجى .

16 - خصائص النوع الثانى من المرسلات الخداعية (الحرارية) :

يجب أن تتميز بالآتى :

أ - قدرة كبيرة على الإشعاع الحرارى .

ب - زمن إشعاع المشاعل الحرارية الخداعية صغير .

جـ - يمكن إشعال الزيوت المستهلك كمصدر أو كمرسل خداعى حيث يعطى بصمة حرارية تخدع وسائل الاستطلاع وتجذب الصواريخ الموجهة حراريا .

د - يمكن استخدام مولدات الدخان كمصدر حرارى حيث يتم وضعها فى أماكن مولدات القوى فى المواقع الخداعية مما يساعد على إظهار نشاطها وجذب الصواريخ الموجهة حراريا .



17 - خصائص النوع الثالث من المرسلات الخداعية :

أ - تحتل المرسلات الخداعية فى نفس الموقع مع جهاز الرادار الحقيقى المراد حمايته من الصواريخ المضادة للإشعاع الرادارى.

ب - إشعاع موجات كهرومغناطيسية لها نفس خصائص إشعاعات جهاز الرادار.

جـ - يوضع عدد (
2) مرسل خداعى مع محطات الرادار الثنائية الأبعاد بالموقع نفسه .

د - يوضع عدد (
3) مرسل خداعى مع محطات الرادار الثلاثية الأبعاد بالموقع نفسه .


______________________________________



(( أسلوب تخطيط الخداع التكتيكى للواء إنذار جوى الدولة ))

التخطيط هو برنامج عمل معين لتحديد الأعمال المطلوب تنفيذها والإمكانيات المتيسرة لتنفيذ هذه الأعمال مع وضع خطة الإشراف على تنفيذها .

يتم التخطيط لأعمال الخداع التكتيكى مسبقا فى إطار خطة الخداع الإستراتيجى والتعبوى حيث يحدد فيها الإجراءات الرئيسية وبدء توقيت تنفيذ الخداع التكتيكى .


1 - خطة الخداع التكتيكى للواء إنذار الدولة تشتمل على الآتى :

أ - الهدف من الخطة .

ب - الأسس والاعتبارات التى تبنى عليها خطة الخداع .

جـ - مهمة اللواء .

د - ملخص فكرة خطة تنفيذ الخداع .

هـ - تنظيم الخداع خلال مراحل العملية .

2 - الهدف من خطة الخداع :

أ - خداع الجانب المعادى عن التشكيل القتالى للواء الإنذار وتسليح وحداته الفرعية .

ب- تشتيت المجهود المعادى فى اتجاهات ثانوية .

جـ- تقليل تأثير أسلحة الهجوم الجوى الحديثة على وحدات فرعية الرادار .

د - تحقيق مفاجأة العدو الجوى بتنفيذ خطة منسقة تشمل أعمال المناورة بالوحدات الفرعية والمعدات الهيكلية .

3 - مهام لواء الإنذار :

يقوم لواء الإنذار بالتعاون مع لواءات الإنذار المجاورة وطائرات الإنذار المبكر وعناصر الاستطلاع الرادارى والبصرى بوحدات الصواريخ والمدفعية المضادة للطائرات والقوات الجوية ووحدات الحرب الإلكترونية بتنفيذ المهام الآتية :
أ - الاستطلاع الرادارى والبصرى المستمر للعدو الجوى على جميع الارتفاعات وعلى طرق الاقتراب البعيدة للعدو طبقاً لإمكانيات الحقل الرادارى.

ب - تصفيه وتحليل وتمييز المعلومات عن العدو الجوى وإذاعة الإنذار عنه لجميع وسائل الدفاع الجوى والقوات الجوية والبحرية والبرية.

4 - الأسس التى يبنى عليها تخطيط الخداع :

أ - الإمكانيات المتيسرة حاليا وما يمكن تدبيره من معدات خداع حديثة للعمل ضمن منظومة متكاملة للخداع .

ب - تخطيط الخداع على مراحل تتفق مع مراحل خطة العمليات وطبقا لتطورات الموقف .

جـ- يجب أن لا تؤثر إجراءات الخداع على الكفاءة القتالية والفنية للوحدة فى تنفيذ مهامها .

د - الدراسة الجيدة لطبيعة مسرح العمليات.

هـ - أساليب وتكتيكات العدو الجوى .

و - ابتكار أساليب جديدة للخداع والبعد عن النمطية فى التنفيذ .


5 - تنظيم الخداع التكتيكى :

يشمل تنظيم الخداع التكتيكى على الآتى :

أ - تحديد حجم وأهداف الخداع التعبوى .

ب - توضيح مفهوم الخداع التكتيكى والغرض منه .

جـ - التخطيط للخداع التكتيكى .

د - تحديد المهام للمنفذين والاستعداد للقيام بإجراءات الخداع التكتيكى .

هـ - إعداد وتجهيز القوات ووسائل الخداع التكتيكى .

و - إعداد وتجهيز خطة الخداع التكتيكى .

ز - الإشراف على تنفيذ إجراءات الخداع التكتيكى .


6 - فكرة تنفيذ الخداع التكتيكى :

أ - اتخاذ تشكيل قتال للوحدات فى الأحوال العادية مغاير لتشكيل قتال العملية لخداع العدو عن تحديد مناطق الكشف الرادارى

ب - خداع العدو عن التجميع الحقيقى فى الأحوال العادية وخلال مراحل العملية المختلفة .

جـ - استخدام عناصر الرادار المقيدة فى الوقت المناسب لتحقيق مفاجأة العدو .

د - استغلال مرحلتى التوتر والإنذار فى إقامة المواقع الهيكلية المتكاملة .

هـ - الاستفادة من عناصر الحرب الإلكترونية لتمثيل مواقع حقيقية فى إعاقة رادارات التنشين والإعاقة على مواصلات الطيران .

و - استخدام وسائل الدخان بالمواقع الهيكلية والحقيقية فى الوقت المناسب لخداع العدو عن مواقع قواتنا ومجابهة أسلحة الهجوم الجوى الحديثة .

ز - إظهار الحياة فى المواقع الهيكلية بأنواعها المختلفة.

ح - استخدام أساليب قتال غير نمطية بالاستفادة من نتائج حرب الخليج باستخدام المناورة الواسعة بالعناصر والوحدات الفرعية لتحقيق المفاجأة .


7 - تنظيم أعمال الخداع التكتيكى خلال مراحل العملية :

أ – فى الأحوال العادية .

ب- خلال مرحلة التوتر والإنذار .

جـ - أثناء إدارة العملية .

8 - أعمال الإخفاء والخداع خلال الأحوال العادية :

يعتمد الاستطلاع المعادى خلال هذه المرحلة على الاستطلاع باستخدام الأقمار الصناعية والاستطلاع الجوى والإلكترونى بطائرات الإنذار المبكر / الحرب الإلكترونية ويهدف الخداع فى الأحوال العادية إلى :
أ - إخفاء إعداد وبناء لواء انذارالدولة وإعداد مسرح العمليات .

ب - إخفاء أهداف ومستوى التدريب القتالى .

جـ - إخفاء حجم وسائل لواء انذارالدولةوإمكانياتها .

9 - إجراءات إخفاء إعداد وبناء لواء انذارالدولة وإعداد مسرح العمليات :

أ - البعد عن النمطية فى أعمال التجهيز الهندسى وعدم التقيد بشكل ثابت للدشم التى تميز وسائل لواء انذارالدولة.

ب - إنشاء أماكن الإيواء ومراكز القيادة تحت الأرض (
ما أمكن) .

جـ - إخفاء أعمال الحفر عن طريق إزالة القشرة السطحية قبل الحفر والاحتفاظ بها ليعاد تغطية الحفر بها .

د - العمل على ملاشاة ظهور الظلال الساقطة من الأسوار والحوائط .

هـ – استخدام المواقع الهيكلية مع مراعاة الشروط السابق ذكرها بالقسم الخامس .

و - إنشاء عدد (
1-2) موقع هيكلى لكل موقع حقيقى ويجرى التجهيز لها على التوازى وبنفس الأسلوب .

10 - إجراءات إخفاء أهداف ومستوى التدريب القتالى :

أ - تخصيص تردد محدد للعمل عليه فى الأحوال العادية للأجهزة التى تعمل على أكثر من تردد .

ب- تغيير نظام ومواعيد الخدمة لأجهزة الرادار بصفة مستمرة .

جـ - إنشاء شبكة رادارية مخفاة احتياطية تعمل أثناء العمليات باستغلال الأجهزة المخزنة والمقيدة .

د - الاعتماد فى الأحوال العادية على المواصلات الخطية .

هـ - العمل بأقل قدرة خرج للأجهزة اللاسلكية .

و- اختصار الإشارات وتقليل وقت الإرسال .

ز - يعتبر الإشعاع الرادارى من الدلائل الهامة للتعرف على مواقع لواء انذارالدولةوالذى يؤدى التقاطه إلى معرفة الخواص الفنية للأجهزة والمعدات الموجودة بالمواقع لذا يجب الاهتمام بإجراء الخداع الرادارى .

ح - يجب الاهتمام بإجراءات الخداع اللاسلكى حيث يؤدى التقاط الإشارات المتبادلة بين مراكز القيادة والسيطرة ومواقع لواء انذارالدولةإلى معرفة نشاط القوات وتحديد حجمها وأوضاعها.


11 - إجراءات إخفاء حجم وسائل لواء انذارالدولةوإمكانياتها :

أ - انتخاب المواقع بحيث يمكن استغلال الطرق والمدقات القديمة وفى حالة إنشاء طرق جديدة يجب إخفاؤها كما يجب مدها إلى ما بعد المواقع الحقيقية.

ب - إنشاء مدقات كاذبة إلى المواقع الخداعية مع استمرار استخدامها.

جـ - إخفاء الحقل الرادارى الأرضى باستخدام المناطيد فى الاستطلاع الرادارى .

د - التوسع فى استخدام أجهزة الرادار الهيكلية والمرسلات الخداعية.

هـ- إنشاء الشبكات المخفاة واستخدام شبكات خداعية .

و - استخدام أجهزة لاسلكية حديثة .

ز- وضع خطة للمناورة بين المواقع الحقيقية والخداعية بما لا يخل بإمكانيات الكشف الرادارى .


12 - أعمال الخداع والإخفاء أثناء مرحلة التوتر والإنذار (مرحلة الفتح) :

يهدف الخداع فى هذه المرحلة إلى :

أ - إخفاء إجراءات رفع حالات الاستعداد القتالى .

ب - إخفاء مناطق تمركز وحدات فرعية الرادار .

جـ - إخفاء تحركات وحدات فرعية الرادار .

د - إخفاء إجراءات بناء تجميعات وحدات الرادار .

13 - إخفاء إجراءات رفع حالات الاستعداد القتالى لوحدات لواء انذارالدولة كالآتى :

أ - استخدام وسائل المواصلات الخطية لرفع حالات الاستعداد القتالى مع التوسع فى استخدام كوابل الألياف الضوئية وتجنب استخدام المواصلات اللاسلكية (
ما أمكن) .

ب - استغلال المشروعات التدريبية لوحدات الرادار لرفع حالة الاستعداد القتالى

جـ - رفع حالة الاستعداد القتالى بصفة دورية حتى يعتاد عليها.

14 - إخفاء مناطق تمركز وحدات لواء انذارالدولة كالآتى :

أ - اختيار المواقع الهيكلية بحيث تتماثل مع المواقع الحقيقية .

ب - تجهيز المواقع الهيكلية قبل بدء تجهيز المواقع الحقيقية لجذب انتباه العدو.

جـ - إنشاء مراكز القيادة الهيكلية فى قطاع مسئولية لواء الإنذار مع انتخاب بعض المواقع الهيكلية وتزويدها بأجهزة لاسلكية ومتعددة القنوات مع توجيه الهوائيات فى اتجاه مركز القيادة الهيكلى .

د - استخدام المواد الماصة للموجات الرادارية والحرارية .

هـ - استخدام المرسلات الخداعية .


15 - إخفاء تحركات وحدات فرعية لواء انذارالدولة :

أ - التخطيط لتحركات خداعية بالتنسيق مع قيادة التشكيل واستغلال المشروعات التدريبية .

ب - إخفاء الشكل الخارجى للكبائن لتتماثل مع الحاويات المدنية .

جـ - تنفيذ معظم التحركات ليلا مع تقليل أعماق الأرتال .

د - فرض الصمت اللاسلكى أثناء تنفيذ إجراءات الفتح .

هـ- القيام بأعمال الإعاقة الرادارية واللاسلكية ضد وسائل الاستطلاع العدو .

و- احتلال معدات هيكلية بالمواقع التى تم التحرك منها مع تزويدها بوسائل الإشعاع الرادارى والحرارى والإبقاء على مظاهر الحياة بها .


16 - إخفاء إجراءات بناء تجميع وحدات لواء انذارالدولة:

أ - إظهار أهداف حيوية زائفة فى اتجاهات خداعية تشمل كافة التجهيزات للمواقع الحقيقية .

ب- التجهيز الهندسى الجيد خاصة لوحدات الرادار تحت ستر مشروعات مدنية مع إجراء الإخفاء والتمويه الجيد لها .

جـ- عدم ترك أى موقع بدون معدات هيكلية .

د - تجنب الظهور المفاجئ للتجميعات والتى يجب أن يتم الإحلال تدريجيا بعناصر رادار هيكلية بأخرى حقيقية .

هـ - عمل خطة مناورة مستمرة بين المواقع الحقيقية والهيكلية .

و- إخفاء شبكة الطرق والمدقات التى تظهر المواقع .

ز - المزج بين خطة الخداع وخطة التشوين والتخزين لخداع العدو عن بناء التجميعات .


17 - أعمال الخداع والإخفاء أثناء إدارة العملية :

يهدف الخداع فى هذه الفترة إلى :

أ - تحقيق المفاجأة للعدو .

ب- تحقيق الاستمرارية الجيدة فى استطلاع العدو الجوى .

جـ- إخفاء أعمال المناورة واستعادة الموقف .

18 - الإجراءات الخداعية فى هذه المرحلة كالآتى :

أ - المواقع الحالية لتجميعات وحدات لواء انذارالدولةمعلومة لدى العدو لذا عند تأكيد النوايا بتنفيذ العملية يتم احتلال المواقع الهيكلية لتحقيق مفاجأة العدو .

ب - استخدام ترددات رادارية ولاسلكية خاصة بإدارة العملية .

جـ - عند التأكد من مصادر الاستطلاع المختلفة وخاصة الاستطلاع الإلكترونى عن بدء نشاط العدو الجوى وخاصة التحضير لبدء الضربة الجوية يجب تشغيل الحقل الرادارى المخفى .

د - استخدام الدخان فى إخفاء مواقع وحدات فرعية الرادار .

هـ - يجب التوسع فى استخدم الإعاقة الإلكترونية .

و - استمرار بعض أجهزة الرادار فى العمل تحت تأثير استخدام العدو للإعاقة الرادارية للإيحاء باستمرار عمل رادارات قواتنا وعدم تأثرها بالإعاقة .

ز - عند قيام العدو بقصف مواقع الرادار والأهداف الحيوية المدافع عنها يجب عمل حرائق هيكلية لخداعه .

ح - عند قصف العدو لمواقع هيكلية يجب رفع كفاءتها واستعادة موقفها مثل المواقع الحقيقية تماما .

ط - يجب التوسع فى أعمال المناورة بتنفيذ خطة مناورة دقيقة بين المواقع الحقيقية والتبادلية والهيكلية لخدمة الخطة العامة للخداع .

ى - يجب خداع الصواريخ المضادة الراكبة للشعاع بإتباع الوسائل الفنية وباستخدام المرسلات الخداعية .

ك - خداع الصواريخ الحرارية باستخدام المرسلات الخداعية الحرارية .

ل - خداع الأسلحة الموجهة بالليزر باستخدام الدخان أساسا مع مراعاة أن تكون ذرات الدخان المستخدم من عده أحجام حتى تشمل حيز عريض من الموجات الليزرية .

_____________________________________

شوفوا كل الكلام المعقد ده فى جزء بسيط جداََ ضمن أعمال الدفاع الجوى

أرجوا تكونوا إستفدوا من الموضوع وألا تصابوا بالملل


الحرب لا تتوقف على السلاح فقط الأهم الفرد نفسه والتخطيط الجيد للمعركة وإستغلال الإمكانيات المتيسرة وقتها .

:eek::eek::eek::eek::eek::eek::eek::eek::eek:


وإلى لقاء أخر إن شاء الله

J
ACK.BETON.AGENT

:اليمن: :اليمن: :اليمن: :اليمن:

نــــحن قـــــــــادمون


typhon99

خـــــبراء المنتـــــدى
إنضم
19 سبتمبر 2008
المشاركات
12,535
الإعجابات
63,470
النقاط
7,650
موضوع جميل ومتعوب عليه

بس يا ليت تشرح لنا لماذا ما زالت وحدات المراقبة الجوية بالنظر موجودة ؟؟؟ هذا مفهوم تعداه الزمن


mig 21 fighter

4th Armoured Division
خـــــبراء المنتـــــدى
إنضم
7 ديسمبر 2010
المشاركات
2,006
الإعجابات
4,448
النقاط
914
موضوع جميل ومتعوب عليه

بس يا ليت تشرح لنا لماذا ما زالت وحدات المراقبة الجوية بالنظر موجودة ؟؟؟ هذا مفهوم تعداه الزمن

الغرض الرئيسي هو العمل ورصد العدائيات تحت اقصي ظروف التشويش والسيطرة الالكترونية علي وحدات الرصد
لدينا في الدفاع الجوي المصري انظمة الرصد منفصلة عن وحدات الاشتباك

يتم ادراج العدائيات علي منظومة القيادة والسيطرة والخرائط لتتعامل معها وحدات الاشتباك بطريقتين
اوتوماتيك ومانيوال

الكثير من اسلحة الدفاع الجوي للدول لا تعرف سوي الاوتوماتيك طبقا لتدريبات الدولة المصنعة الرسمية "الاستخدام طبقا للكتالوج"
لكن تحت وجود انظمة حرب الكترونية شديدة وخصوصا مع دول متقدمة كالولايات المتحدة الامريكية
ستتحول هذة المنظومة الاوتوماتيك الي كارثة وسيتم اضافة اهداف وهمية يتوجب عليك التعامل معها
مما سيشتت انظمة الاشتباك وينتهي بتعطل كامل لاغلب المنظومات وعدم قدرتها علي الاشتباك


اما هنا فالوضع مختلف
فنحن لسنا مستخدمين عاديين
فادراج الاهداف يتم اوتوماتيك
لكن لا يتم التصديق عليها للنزول علي خرائط الاشتباك الا بتطبيق لوغارثميات voting من ادراج وحدات الرصد لاهدافها بطريقة مانيوال + تبليغات محطات المراقبة بالنظر+طائرات الاواكس

ومع وجود محطات مراقبة بالنظر علي جميع حدود مصر وبتجهيزات تكنولوجية ضخمة وبقدرات رصد نهاري وليلي
سيستحيل وجود اي اختراق من علي ارتفاع قصير او متوسط ولا يتم رصده
ويستحيل ان تشوش اجهزة الحرب الالكترونية علي منظومة القيادة والسيطرة وحقن اهداف وهمية بها


هذا طبعا بغير القدرات غير المحدودة لرصد اي اختراق من علي ارتفاع قصير او متوسط
والذي تستغله دول كاسرائيل كثيرا


في النهاية وحدات الرصد بالنظر
تؤكد اخباريات انظمة الرصد الراداري
وليست بديلا عنها
فلدينا من الرادارات ما يكفي لتغطية الشرق الاوسط وافريقيا كلها لو طلب مننا ذلك


لدينا تغطية المربع الواحد باكثر من رادار بمديات وترددات وتكنولوجيات وبلدان منشأ مختلفة بل ومعه تأكيدات لوحدات مراقبة بالنظر
فكم نسبة ان يتم التشويش علي كل هذا ...........ولو تم التشويش عليهم
فهل ستخطأ المراقبة والنظر وتبلغ عن طائرة ليست موجودة ؟؟

التعديل الأخير:

jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
4,625
الإعجابات
22,205
النقاط
2,100
موضوع جميل ومتعوب عليه

بس يا ليت تشرح لنا لماذا ما زالت وحدات المراقبة الجوية بالنظر موجودة ؟؟؟ هذا مفهوم تعداه الزمن
و أضيف على كلام الأستاذ / MIG 21 FIGHTER ,, الأتى وأنا كنت كتبت موضوع عن نقط المراقبة الجوية بالنظر المطورة ... وهو كالأتى إقتباساََ منه ,,

(( تم إدخال "شبكات المراقبة الجوية بالنظر" ضمن "نظام القيادة الألى ))

1- بحيث يتم تجميع معلومات نقططة المراقبة فى مراكز تجميع معلومات "المراقبة الجوية بالنظر" ((مركز تجميع لكل كتيبة رادار - وخمس"5" مراكز تجميع لكل بواء إنذار)) .


2- يقوم مركز المراقبة (جزء من مركز قيادة لواء الإنذار) بتضمين معلومات المراقبة الجوية بالنظر بعد مقارنتها بخطوط سير الأهداف المستقبلية فى المركز من مركز قيادة لواء الإنذار التابع له من خلال شبكة نقل المعلومات .


3- يتم إدخال معلومات المراقبة الجوية بالنظر بعد إستلامها من نقطة المراقبة بواسطة "جهاز خاص" فى مركز قيادة الرادار أو مركز قيادة لواء الإنذار وتسمى عملية إدخال البيانات اليدوية "MANUAL EBRY DEVICE" أو "MED" ومنه إلى الحاسب بمركز قيادة لواء الإنذار .


(( يحقق هذا الإسلوب فى إدخال المعلومات الأتى ))


* السرعة فى إدخال المعلومات إلى النظام .

* سرعة تصنيف المعلومات فى مراكز تجميع المعلومات الخاصة بمعلومات المراقبة الجوية .

* الإستفادة من معلومات المراقبة الجوية بالنظر بعد إدخالها فى تصحيح مسارات الأهذاف المنخفضة جداََ .


(( التطوير المصرى "لنقط المراقبة الجوية بالنظر" (تطوير ممتاز) ))

نظراََ لزيادة الأهمية "لنقط المراقبة الجوية" بسبب التطور الهائل فى"أعمال الإعاقة الإلكترونية" وصعوبة التغلب على هذه الإعاقة بأجهزة الإستطلاع الأخرى , لذا أصبح التطوير واجب لهذه الوحدات وزيادة إمكانياتها فى تنفيذ المهام المكلفة بها , عن طريق إستخدام المستشعرات "الصوتية - الحرارية" .. "ACOUSTIC - IR SENSORS" وأجهزة "الكشف السلبى" (PDS) .

{{ مفهوم المستشعرات بشكل عام }}

هو الإحساس أو الإستشعار عن بعد بإقتراب / إبتعاد هدف "شخص - مركبة - دبابة - طائرة - رياح" بإستخدام وسائل الإستشعار/ إحساس خاصة "الصوت - الحرارة - الموجات الكهرومغناطيسية" ثم تحويل هذا الإحساس إلى رسالة رقمية بواسطة وحدة معالجة الإشارة "SIGNAL PROCESSOR UNIT" الموجودة بالمستشعر ومن أمثلة أجهزة الإستشعار ( الميكروفونات - الماسح الحرارى ) وهذه المستشعرات هى وسائل كشف سلبية للأهداف وحنتكلم عليها كالتالى :

(( المستشعر الصوتى ))

يعتمد على الإحساس / إلتقاط صوت الهدف بواسطة مصفوفة من الميكروفونات ومقارنتها بالبصمة الصوتية المخزنة فى وحدة معالجة الإشارة لإنتاج رسالة رقمية تحدد نوع وإتجاه الهدف وفى حالة إستخدام أكثر من مستشعر يتم تحديد مكان الهدف و "من أمثلة هذا المستشعر" :

____________________________

( المستشعر طراز "ADHE-97" )

* مدى الكشف من 5 - 10 كم .

* عدد الميكروفونات (16) ميكروفون موزعة على محوريين متعامدين متقاطعين متساويين طول زراع كل محور (3.5) متر .

* درجة القياس +/- 3 درجة .

* قدرة الكهرباء المستهلكة (30) وات .

* يمكن إستخدام العديد من الطرق لتغذيتة بالطاقة ( يمكن إستخدام خلية شمسية ) .


( المستشعر طراز "ADHE-99" ( المواصفات التكتيكية ) )

* مدى الكشف من 5- 8 كم .

* عدد الميكروفونات (4) ميكروفون يتم تشكيلها على رؤس مربع طول ضلعة (1.5) متر .

* دقة القياس +/- 5 درجة .

* القدرة الكهربائية المستهلكة (20) وات .

* يمكن إستخدام العديد من الطرق لتغذيتة بالطاقة ( يمكن إستخدام خلية شمسية ) .

______________________

( المستشعر الحرارى )

يعتمد على أن أى جسم له درجة حرارة أعلى من الصفر المطلق الذى يقاس "بالكيلفين" وبيلغ (-273) درجة مئوية , يصبح مصدر إشعاع طاقة "تحت حمراء" وبمقارنة درجات الحرارة للهدف وخلفيتة يمكن تحديد الهدف ونوعة وإتجاهة وإنتاج رسالة رقمية متضمنة هذه المعلومات و "من أمثلة هذه المستشعرات" :

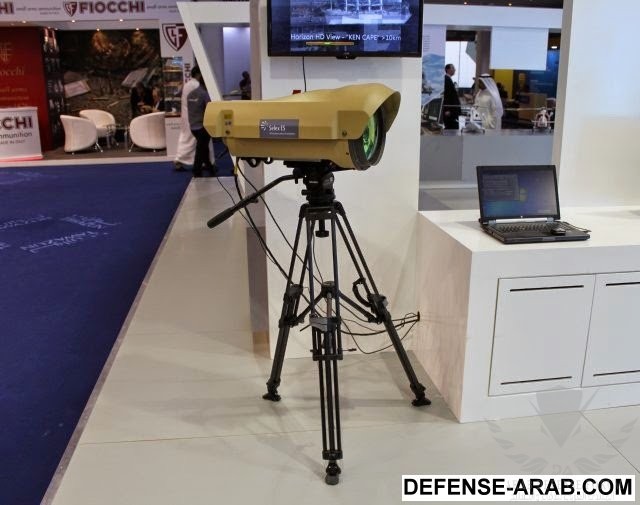

{{ الطراز الأول }}

( مستشعرات حرارية متطورة )

"NEW GENERATION IR MAGER HIGH PERFORMANCE" .. وتستخدم كاشف عبارة عن مصفوفة من 288*4 نقطة تجميع ومواصفاتهاكالتالى:

* مدى الكشف : 10 - 15 كم بإحتمال كشف > 70% ( الدبابة المتوسطة الحجم ) .

* المدى الذى يمكن عنده تمييز الأهداف : 5 - 7 كم ( الدبابة المتوسطة الحجم ) .

* مدى كشف الأهداف الجوية المقتربة : (20) كم .

* مدى كشف الأهداف الجوية المبتعدة : (40) كم .

* أقصى فترة عمل مستمرة : (12) ساعة .

* تعمل فى حيز موجى بطول من 7.7 - 10.6 ميكرون .

* الوزن : (13) كجم .

* يعمل المستشعر فى درجة حرارة من (-40) درجة إلى (55) درجة مئوية .

* فرق درجة الحرارة فى الهدف والخلفية المحيطة به أقل من 0.05 درجة مطلقة يعنى (كلفن) .

* مجال الرؤية : 15*20 و 3*4 درجة مئوية .

* مجال الرؤية اللحظى : 0.9 مللى "راديان" يعنى تقريباََ ( 0.05 درجة) .

* يتم تثبيتها على ثبية ثلاثية يقوم الفرد بالتحكم فى توجيهها .

____________________________

{{ الطراز الثانى }}

مستشعرات خفيفة الحركة"PORTABLE THERMAL IMAGER" ومواصفقاتكالتالى:

* يعمل فى حيز موجى بطول من ( 8 - 12 ) ميكرون .

* يتكون الكاشف من 14 عنصر كشف فى تشكيل خطى .

* مجال الرؤية :

1- عريض : (0.7 * 18 ) درجة .

2- ضيق : ( 2.6 * 6 ) درجة .

* مجال الرؤية اللحظى:

1- عريض : ( 0.9 ) مللى "راديان" يعنى تقريباََ ( 0.051 درجة ) .

2- ضيق : ( 0.3 ) مللى "راديان" يعنى تقريباََ ( 0.017 درجة ) .

* الفرق فى درجة الحرارة بين الفدف و الخلفية المحيطة أقل من ( 0.3 ) درجة مطلقة كلفن .

*مدى الكشف:

1- شخص : أكبر من ( 2.5 كم ) .

2- لدبابة متوسطة : أكبر من ( 5.5 كم ) .

*مسافة التمييز بين الأهداف:

1- جندى : أكبر من (1 كم ) .

2- لدبابة متوسطة : أكبر من ( 2.5 كم ) .

* مدى الكشف لهدف جوى : من ( 15 - 22 كم ) .

* أقصى مدى عمل (3) ساعة يتم بعدها تغيير "زجاجة التبريد" .

* القدرة المستهلكة (4) وات .

* تتم التغذية عن طريق : بطاريات (12) فولت / (0.85) أمبير/ ساعة .

* الوزن : أقل من ( 6.5 كجم ) .

* درجة الحرارة التى يعمل فيها المستشعر : من ( 40 إلى 55 ) درجة مئوية .

___________________________

{{ الطراز الثالث }}

مستشعرات حرارية محملة فى طائرات بدون طيار"درونات إستطلاع" .. "IR RECONNAISSANCE SYSTEM" و مواصفاتةكالتالى:

* يعمل فى الحيز الموجى من ( 8 - 12 ) ميكرون .

* مجال الرؤية : ( 110 ) درجة +/- 10 .

* مجال الرؤية اللحظى " ( 0.7 ) مللى "راديان" يعنى حوالى ( 0.04 درجة ) .

* الفرق فى درجة الحرارة بين الهدف والخلفية المحيطة به : ( 0.04 ) درجة مطلقة "كلفن" .

* الوزن ( 10 كم ) .

_________________________

(( فكرة إستخدام المستشعرات الصوتية ))

** إعتمدت فكرة الإستخدام على الخواص العامة الأتية :


1- سهولة الإستخدام وخفة الوزن .

2- تعمل فى كافة الظروف الجوية ليلاََ ونهاراََ وفى أحوال الشبوره والضباب .

3- مدى الكشف لا يقل عن ( 10 كم ) .

3- مجال الحركة فى الإتجاه ( 360 درجة ) .

5- تعمل ببطارية قابلة للشحن أو ممكن أيضاََ بالطاقة الشمسية .

6- تعمل فى درجات الحرارة من ( -25 ) إلى ( +25 ) درجة مئوية .

7- أيضاََ مش ضرورى يكون فيه خط رؤية بين المستشعر و الهدف .

8- ممكن تتثيب على الأرض أو فى مركبة أو فى دبابة أو فى طياره .

9- المستشعرات دى كمان فيها ميزة ممتازه إنها بتتحول من وضع "العمل" أو "الإنتظار" والعكس أتوماتك فى حالة لو مافيش أهداف فى منطقة الإكتشاف ده بيزيد من حصانتها ضد "أعمال الإعاقة الإلكترونية المعادية" .


* أيضاََ من مميزاتها أن أنا ممكن أستخدمها فى الأماكن "الصعبة أو الوعرة" إلى أنا لا أستطيع أضع فيها "نقط مراقبة جوية" عشان صعوبة الإمداد يعنى مثلاََ ((مرتفعات حادة - طرق ليست ممههدة)) وأيضاََ ربطها بالنظام الألى .


* المفروض إنه بيتم وضعها فى "النقط" مباشرتاََ لزيادة كفاءة "النقطة" فى العمل الليلى وأيضاََ زيادة مدى كشف الأهداف التى ليست فى وضع رؤية مباشرتاََ مع "النقط" .


* أيضاََ ممكن أستخدمها (المستشعرات الصوتية) على طرق إقتراب "الهيل المسلح المضاد للدبابات" وفى أماكن محددة لتأمين الهجمات والضربات المضادة لقواتى البرية .

* ولازم أربطها "المستشعرات" و وحدات تجميع المعلومات "بنقط المراقبة بالنظر" .


______________________________

( مكونات نظام المراقبة الجوية بالنظر المطور )

أ - نقط مراقبة جوية تعمل بالأسلوب الآلي وتستخدم مستشعرات مختلفة وأجهزة كشف سلبي.

ب - مراكز قيادة آلية لكتائب المراقبة الجوية بالنظر تقوم بالآتي :


(1) استقبال المعلومات من نقط المراقبة ( صوتي / بيانات ) وإرسالها إلى المستويات الأعلى حيث تستقبل في مراكز القيادة ( مركز قيادة قطاع تعبوي مشترك / مركز قيادة قطاع تكتيكي / مركز قيادة لواء إنذار آلي ) لإجراء التصفية بين معلوماتها ومعلومات أجهزة الرادار .

(2) استقبال التعليمات من المستوى الأعلى وإرسال الأوامر إلى نقط المراقبة .

(3) استقبال رسائل المعلومات المختلفة ( مثل خطة التحركات الجوية ) وتخزينها .


جـ - النظام الإشاري اللازم لنقل وتداول المعلومات والأوامر والتعليمات .

1 - أنواع المستشعرات التي يمكن تزويد نقط المراقبة الجوية بالنظر بها :

أ - الأنظمة البصرية الحديثة ومنها :

(1) الخوذة الذكية وتشمل على:

( أ ) تلسكوب رؤية.

(ب) جهاز قياس مدى ليزر (Laser Range Finder) .

(2) التلسكوب المثبت على سبية ويشمل :

( أ ) تلسكوب .

(ب) جهاز قياس مدى ليزري .

ب - أنظمة التتبع التلفزيونية .

تقوم بالتتبع الآلي للأهداف وإرسال معلومات زاوية الارتفاع والاتجاه إلى مركز قيادة الكتيبة الآلي باستخدام وحدة ربط ويمكن استخدامها مع رادارات التوجيه / رادارات قيادة النيران .

جـ - المستشعرات الصوتية لاكتشاف الطائرات الهليكوبتر :

(1) تقوم بالكشف والتتبع والتعرف على طائرات الهليكوبتر المقتربة بمختلف أنواعها على مسافة تتراوح من (5 : 10) كيلو متر .

(2) تتميز هذه المستشعرات بعدم ضرورة توفر خط رؤية متبادلة بينهما وبين الطائرة وكذلك حصانتها ضد أعمال الإعاقة الإلكترونية المعادية .

(3) يمكن تثبيتها على الأرض أو تحميلها على مركبة مدرعة أو عربة .

(4) تقوم باستقبال الإشارات الصوتية من الطائرات الهليكوبتر بواسطة هوائي عبارة عن مصفوفة من مجموعة ميكروفونات ويتم تحليل الإشارات الصوتية في وحدة تشغيل خاصة ثم إظهار حركة تغير تجاه الهدف مع الزمن ثم التعرف على الهدف بعد مقارنة هذه البصمة الصوتية بالمعلومات المخزنة في مركز القيادة .

د - المستشعرات الحرارية ( Infra Red Sensors IR ) :

يتميز هذا النوع من المستشعرات بإمكانية العمل ليلاً ونهاراً ويستخدم للاستطلاع وأنظمة قيادة النيران .

هـ - أنظمة قياس المسافة بالليزر .

2 - أجهزة الكشف السلبي :

تستخدم هذه الأجهزة لكشف الأشعة الرادارية من الأهداف الجوية المعادية في الحيز الترددي من (100) ميجاهرتز إلى (40) ميجا هرتز وإرسالها إلى مراكز القيادة والسيطرة لتمييزها وتحليلها لتحديد مكان الهدف وتتميز هذه الأجهزة بصغر الحجم وخفة الوزن واستهلاك قدرة منخفضة ويمكن أن تستخدم هذه الأجهزة مستقلة أو كمستشعرات في نظام مراكز القيادة الآلية لكتائب المراقبة الجوية بالنظر .


بالعكس أخى الكريم هوسلاح فعال جداََ جداََ خصوصاََ فى كشف الأهداف الشبحية والصواريخ والأهداف التى تطير على إرنفاع منخفض جداََ ..

فكلمة مراقبة بالنظر توحى إنه بيتم الإعتماد على دقة نظر العنصر البشرى فقط لكن هذا كان قديماََ .. أما الأن فتم توضبر تلك النقط بالأنظمة الحديثة كما شرحت فى الأول ..




typhon99

خـــــبراء المنتـــــدى
إنضم
19 سبتمبر 2008
المشاركات
12,535
الإعجابات
63,470
النقاط
7,650
و أضيف على كلام الأستاذ / MIG 21 FIGHTER ,, الأتى وأنا كنت كتبت موضوع عن نقط المراقبة الجوية بالنظر المطورة ... وهو كالأتى إقتباساََ منه ,,

(( تم إدخال "شبكات المراقبة الجوية بالنظر" ضمن "نظام القيادة الألى ))

1- بحيث يتم تجميع معلومات نقططة المراقبة فى مراكز تجميع معلومات "المراقبة الجوية بالنظر" ((مركز تجميع لكل كتيبة رادار - وخمس"5" مراكز تجميع لكل بواء إنذار)) .


2- يقوم مركز المراقبة (جزء من مركز قيادة لواء الإنذار) بتضمين معلومات المراقبة الجوية بالنظر بعد مقارنتها بخطوط سير الأهداف المستقبلية فى المركز من مركز قيادة لواء الإنذار التابع له من خلال شبكة نقل المعلومات .


3- يتم إدخال معلومات المراقبة الجوية بالنظر بعد إستلامها من نقطة المراقبة بواسطة "جهاز خاص" فى مركز قيادة الرادار أو مركز قيادة لواء الإنذار وتسمى عملية إدخال البيانات اليدوية "MANUAL EBRY DEVICE" أو "MED" ومنه إلى الحاسب بمركز قيادة لواء الإنذار .


(( يحقق هذا الإسلوب فى إدخال المعلومات الأتى ))


* السرعة فى إدخال المعلومات إلى النظام .

* سرعة تصنيف المعلومات فى مراكز تجميع المعلومات الخاصة بمعلومات المراقبة الجوية .

* الإستفادة من معلومات المراقبة الجوية بالنظر بعد إدخالها فى تصحيح مسارات الأهذاف المنخفضة جداََ .


(( التطوير المصرى "لنقط المراقبة الجوية بالنظر" (تطوير ممتاز) ))

نظراََ لزيادة الأهمية "لنقط المراقبة الجوية" بسبب التطور الهائل فى"أعمال الإعاقة الإلكترونية" وصعوبة التغلب على هذه الإعاقة بأجهزة الإستطلاع الأخرى , لذا أصبح التطوير واجب لهذه الوحدات وزيادة إمكانياتها فى تنفيذ المهام المكلفة بها , عن طريق إستخدام المستشعرات "الصوتية - الحرارية" .. "ACOUSTIC - IR SENSORS" وأجهزة "الكشف السلبى" (PDS) .

{{ مفهوم المستشعرات بشكل عام }}

هو الإحساس أو الإستشعار عن بعد بإقتراب / إبتعاد هدف "شخص - مركبة - دبابة - طائرة - رياح" بإستخدام وسائل الإستشعار/ إحساس خاصة "الصوت - الحرارة - الموجات الكهرومغناطيسية" ثم تحويل هذا الإحساس إلى رسالة رقمية بواسطة وحدة معالجة الإشارة "SIGNAL PROCESSOR UNIT" الموجودة بالمستشعر ومن أمثلة أجهزة الإستشعار ( الميكروفونات - الماسح الحرارى ) وهذه المستشعرات هى وسائل كشف سلبية للأهداف وحنتكلم عليها كالتالى :

(( المستشعر الصوتى ))

يعتمد على الإحساس / إلتقاط صوت الهدف بواسطة مصفوفة من الميكروفونات ومقارنتها بالبصمة الصوتية المخزنة فى وحدة معالجة الإشارة لإنتاج رسالة رقمية تحدد نوع وإتجاه الهدف وفى حالة إستخدام أكثر من مستشعر يتم تحديد مكان الهدف و "من أمثلة هذا المستشعر" :

____________________________

( المستشعر طراز "ADHE-97" )

* مدى الكشف من 5 - 10 كم .

* عدد الميكروفونات (16) ميكروفون موزعة على محوريين متعامدين متقاطعين متساويين طول زراع كل محور (3.5) متر .

* درجة القياس +/- 3 درجة .

* قدرة الكهرباء المستهلكة (30) وات .

* يمكن إستخدام العديد من الطرق لتغذيتة بالطاقة ( يمكن إستخدام خلية شمسية ) .


( المستشعر طراز "ADHE-99" ( المواصفات التكتيكية ) )

* مدى الكشف من 5- 8 كم .

* عدد الميكروفونات (4) ميكروفون يتم تشكيلها على رؤس مربع طول ضلعة (1.5) متر .

* دقة القياس +/- 5 درجة .

* القدرة الكهربائية المستهلكة (20) وات .

* يمكن إستخدام العديد من الطرق لتغذيتة بالطاقة ( يمكن إستخدام خلية شمسية ) .

______________________

( المستشعر الحرارى )

يعتمد على أن أى جسم له درجة حرارة أعلى من الصفر المطلق الذى يقاس "بالكيلفين" وبيلغ (-273) درجة مئوية , يصبح مصدر إشعاع طاقة "تحت حمراء" وبمقارنة درجات الحرارة للهدف وخلفيتة يمكن تحديد الهدف ونوعة وإتجاهة وإنتاج رسالة رقمية متضمنة هذه المعلومات و "من أمثلة هذه المستشعرات" :

{{ الطراز الأول }}

( مستشعرات حرارية متطورة )

"NEW GENERATION IR MAGER HIGH PERFORMANCE" .. وتستخدم كاشف عبارة عن مصفوفة من 288*4 نقطة تجميع ومواصفاتهاكالتالى:

* مدى الكشف : 10 - 15 كم بإحتمال كشف > 70% ( الدبابة المتوسطة الحجم ) .

* المدى الذى يمكن عنده تمييز الأهداف : 5 - 7 كم ( الدبابة المتوسطة الحجم ) .

* مدى كشف الأهداف الجوية المقتربة : (20) كم .

* مدى كشف الأهداف الجوية المبتعدة : (40) كم .

* أقصى فترة عمل مستمرة : (12) ساعة .

* تعمل فى حيز موجى بطول من 7.7 - 10.6 ميكرون .

* الوزن : (13) كجم .

* يعمل المستشعر فى درجة حرارة من (-40) درجة إلى (55) درجة مئوية .

* فرق درجة الحرارة فى الهدف والخلفية المحيطة به أقل من 0.05 درجة مطلقة يعنى (كلفن) .

* مجال الرؤية : 15*20 و 3*4 درجة مئوية .

* مجال الرؤية اللحظى : 0.9 مللى "راديان" يعنى تقريباََ ( 0.05 درجة) .

* يتم تثبيتها على ثبية ثلاثية يقوم الفرد بالتحكم فى توجيهها .

____________________________

{{ الطراز الثانى }}

مستشعرات خفيفة الحركة"PORTABLE THERMAL IMAGER" ومواصفقاتكالتالى:

* يعمل فى حيز موجى بطول من ( 8 - 12 ) ميكرون .

* يتكون الكاشف من 14 عنصر كشف فى تشكيل خطى .

* مجال الرؤية :

1- عريض : (0.7 * 18 ) درجة .

2- ضيق : ( 2.6 * 6 ) درجة .

* مجال الرؤية اللحظى:

1- عريض : ( 0.9 ) مللى "راديان" يعنى تقريباََ ( 0.051 درجة ) .

2- ضيق : ( 0.3 ) مللى "راديان" يعنى تقريباََ ( 0.017 درجة ) .

* الفرق فى درجة الحرارة بين الفدف و الخلفية المحيطة أقل من ( 0.3 ) درجة مطلقة كلفن .

*مدى الكشف:

1- شخص : أكبر من ( 2.5 كم ) .

2- لدبابة متوسطة : أكبر من ( 5.5 كم ) .

*مسافة التمييز بين الأهداف:

1- جندى : أكبر من (1 كم ) .

2- لدبابة متوسطة : أكبر من ( 2.5 كم ) .

* مدى الكشف لهدف جوى : من ( 15 - 22 كم ) .

* أقصى مدى عمل (3) ساعة يتم بعدها تغيير "زجاجة التبريد" .

* القدرة المستهلكة (4) وات .

* تتم التغذية عن طريق : بطاريات (12) فولت / (0.85) أمبير/ ساعة .

* الوزن : أقل من ( 6.5 كجم ) .

* درجة الحرارة التى يعمل فيها المستشعر : من ( 40 إلى 55 ) درجة مئوية .

___________________________

{{ الطراز الثالث }}

مستشعرات حرارية محملة فى طائرات بدون طيار"درونات إستطلاع" .. "IR RECONNAISSANCE SYSTEM" و مواصفاتةكالتالى:

* يعمل فى الحيز الموجى من ( 8 - 12 ) ميكرون .

* مجال الرؤية : ( 110 ) درجة +/- 10 .

* مجال الرؤية اللحظى " ( 0.7 ) مللى "راديان" يعنى حوالى ( 0.04 درجة ) .

* الفرق فى درجة الحرارة بين الهدف والخلفية المحيطة به : ( 0.04 ) درجة مطلقة "كلفن" .

* الوزن ( 10 كم ) .

_________________________

(( فكرة إستخدام المستشعرات الصوتية ))

** إعتمدت فكرة الإستخدام على الخواص العامة الأتية :


1- سهولة الإستخدام وخفة الوزن .

2- تعمل فى كافة الظروف الجوية ليلاََ ونهاراََ وفى أحوال الشبوره والضباب .

3- مدى الكشف لا يقل عن ( 10 كم ) .

3- مجال الحركة فى الإتجاه ( 360 درجة ) .

5- تعمل ببطارية قابلة للشحن أو ممكن أيضاََ بالطاقة الشمسية .

6- تعمل فى درجات الحرارة من ( -25 ) إلى ( +25 ) درجة مئوية .

7- أيضاََ مش ضرورى يكون فيه خط رؤية بين المستشعر و الهدف .

8- ممكن تتثيب على الأرض أو فى مركبة أو فى دبابة أو فى طياره .

9- المستشعرات دى كمان فيها ميزة ممتازه إنها بتتحول من وضع "العمل" أو "الإنتظار" والعكس أتوماتك فى حالة لو مافيش أهداف فى منطقة الإكتشاف ده بيزيد من حصانتها ضد "أعمال الإعاقة الإلكترونية المعادية" .


* أيضاََ من مميزاتها أن أنا ممكن أستخدمها فى الأماكن "الصعبة أو الوعرة" إلى أنا لا أستطيع أضع فيها "نقط مراقبة جوية" عشان صعوبة الإمداد يعنى مثلاََ ((مرتفعات حادة - طرق ليست ممههدة)) وأيضاََ ربطها بالنظام الألى .


* المفروض إنه بيتم وضعها فى "النقط" مباشرتاََ لزيادة كفاءة "النقطة" فى العمل الليلى وأيضاََ زيادة مدى كشف الأهداف التى ليست فى وضع رؤية مباشرتاََ مع "النقط" .


* أيضاََ ممكن أستخدمها (المستشعرات الصوتية) على طرق إقتراب "الهيل المسلح المضاد للدبابات" وفى أماكن محددة لتأمين الهجمات والضربات المضادة لقواتى البرية .

* ولازم أربطها "المستشعرات" و وحدات تجميع المعلومات "بنقط المراقبة بالنظر" .

______________________________

( مكونات نظام المراقبة الجوية بالنظر المطور )

أ - نقط مراقبة جوية تعمل بالأسلوب الآلي وتستخدم مستشعرات مختلفة وأجهزة كشف سلبي.

ب - مراكز قيادة آلية لكتائب المراقبة الجوية بالنظر تقوم بالآتي :

(1) استقبال المعلومات من نقط المراقبة ( صوتي / بيانات ) وإرسالها إلى المستويات الأعلى حيث تستقبل في مراكز القيادة ( مركز قيادة قطاع تعبوي مشترك / مركز قيادة قطاع تكتيكي / مركز قيادة لواء إنذار آلي ) لإجراء التصفية بين معلوماتها ومعلومات أجهزة الرادار .

(2) استقبال التعليمات من المستوى الأعلى وإرسال الأوامر إلى نقط المراقبة .

(3) استقبال رسائل المعلومات المختلفة ( مثل خطة التحركات الجوية ) وتخزينها .

جـ - النظام الإشاري اللازم لنقل وتداول المعلومات والأوامر والتعليمات .

1 - أنواع المستشعرات التي يمكن تزويد نقط المراقبة الجوية بالنظر بها :

أ - الأنظمة البصرية الحديثة ومنها :

(1) الخوذة الذكية وتشمل على:

( أ ) تلسكوب رؤية.

(ب) جهاز قياس مدى ليزر (Laser Range Finder) .

(2) التلسكوب المثبت على سبية ويشمل :

( أ ) تلسكوب .

(ب) جهاز قياس مدى ليزري .

ب - أنظمة التتبع التلفزيونية .

تقوم بالتتبع الآلي للأهداف وإرسال معلومات زاوية الارتفاع والاتجاه إلى مركز قيادة الكتيبة الآلي باستخدام وحدة ربط ويمكن استخدامها مع رادارات التوجيه / رادارات قيادة النيران .

جـ - المستشعرات الصوتية لاكتشاف الطائرات الهليكوبتر :

(1) تقوم بالكشف والتتبع والتعرف على طائرات الهليكوبتر المقتربة بمختلف أنواعها على مسافة تتراوح من (5 : 10) كيلو متر .

(2) تتميز هذه المستشعرات بعدم ضرورة توفر خط رؤية متبادلة بينهما وبين الطائرة وكذلك حصانتها ضد أعمال الإعاقة الإلكترونية المعادية .

(3) يمكن تثبيتها على الأرض أو تحميلها على مركبة مدرعة أو عربة .

(4) تقوم باستقبال الإشارات الصوتية من الطائرات الهليكوبتر بواسطة هوائي عبارة عن مصفوفة من مجموعة ميكروفونات ويتم تحليل الإشارات الصوتية في وحدة تشغيل خاصة ثم إظهار حركة تغير تجاه الهدف مع الزمن ثم التعرف على الهدف بعد مقارنة هذه البصمة الصوتية بالمعلومات المخزنة في مركز القيادة .

د - المستشعرات الحرارية ( Infra Red Sensors IR ) :

يتميز هذا النوع من المستشعرات بإمكانية العمل ليلاً ونهاراً ويستخدم للاستطلاع وأنظمة قيادة النيران .

هـ - أنظمة قياس المسافة بالليزر .

2 - أجهزة الكشف السلبي :

تستخدم هذه الأجهزة لكشف الأشعة الرادارية من الأهداف الجوية المعادية في الحيز الترددي من (100) ميجاهرتز إلى (40) ميجا هرتز وإرسالها إلى مراكز القيادة والسيطرة لتمييزها وتحليلها لتحديد مكان الهدف وتتميز هذه الأجهزة بصغر الحجم وخفة الوزن واستهلاك قدرة منخفضة ويمكن أن تستخدم هذه الأجهزة مستقلة أو كمستشعرات في نظام مراكز القيادة الآلية لكتائب المراقبة الجوية بالنظر .


بالعكس أخى الكريم هوسلاح فعال جداََ جداََ خصوصاََ فى كشف الأهداف الشبحية والصواريخ والأهداف التى تطير على إرنفاع منخفض جداََ ..

فكلمة مراقبة بالنظر توحى إنه بيتم الإعتماد على دقة نظر العنصر البشرى فقط لكن هذا كان قديماََ .. أما الأن فتم توضبر تلك النقط بالأنظمة الحديثة كما شرحت فى الأول ..

وضحت الصورة ما دام يتم إستخدام أجهزة حرارية للكشف فهو شيء مقبول كنت أضن مراقبة بصرية عادية عن طريق ملاحظين أماميين ...أما أجهزة المراقبة السمعية فلي عليها تحفظ خاصة سرعة الإستجابة والرصد والدقه إلخ


batteryneon

خـــــبراء المنتـــــدى
إنضم
6 ديسمبر 2014
المشاركات
5,558
الإعجابات
22,620
النقاط
920
انا كنت ساسال ايضا عن موضوع المراقبة البصرية لانه لم تتضح لدي الصورة في مستوى العامل البشري فيها لكن كلامك و كلام الاستاذ ميج 21 وضحها
الفكرة ان يكون التكتيك بالكامل مترابط في منظومة عمل واحدة كا برتكول و لا اعني هنا اندماج رقمي و لكن برتوكولي مسبق ايضا لزيادة الفائدة العامة
و تعقيب آخر لي هو لتقليل العامل البشري او ازالته تماما فانا غير مقتنع بقدرة انسان على الملاحظة 12 ساعة او حتى ساعتين في اتجاه اقصاه 2% من السماء فقط
لماذا لا يتم تشغيل انظمة الكتروبصريو حرارية 360 درجة و توحيد او توليد انظمة سوفتوير للعمل معها للتعرف على اي اهداف مسبقة الحفظ كما تم الشرح و ربط المستشعرات الصوتية بها
و بهذا نحصل على اداة حرارية بصرية صوتية اليكترونية نصف الية لو اردت مراقبة بشرية بسيطة تعمل على مستوى 360 درجة بتعرف آلي و تخدم كامل الدائرة البصرية
نوعا ما مثل هذا الكونسبت مع مراعاة الاختلاف التشغيلي بالطبع سيكون عملي جدا

bublcam-2@2x-1024x721.jpg virtual-reality-360-camera.jpg


الدرع المصري

صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
3,932
الإعجابات
11,035
النقاط
884
شكرا أخي الكريم على الموضوغ الوافي و كنت عايز أطمئن على صفقة كاميرات المراقبه الحرارية بعيدة المدى مع ايطاليا و مدى تأثرها بالمشاكل الاخيرة مع ايطاليا .


jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
4,625
الإعجابات
22,205
النقاط
2,100
انا كنت ساسال ايضا عن موضوع المراقبة البصرية لانه لم تتضح لدي الصورة في مستوى العامل البشري فيها لكن كلامك و كلام الاستاذ ميج 21 وضحها
الفكرة ان يكون التكتيك بالكامل مترابط في منظومة عمل واحدة كا برتكول و لا اعني هنا اندماج رقمي و لكن برتوكولي مسبق ايضا لزيادة الفائدة العامة
و تعقيب آخر لي هو لتقليل العامل البشري او ازالته تماما فانا غير مقتنع بقدرة انسان على الملاحظة 12 ساعة او حتى ساعتين في اتجاه اقصاه 2% من السماء فقط
لماذا لا يتم تشغيل انظمة الكتروبصريو حرارية 360 درجة و توحيد او توليد انظمة سوفتوير للعمل معها للتعرف على اي اهداف مسبقة الحفظ كما تم الشرح و ربط المستشعرات الصوتية بها
و بهذا نحصل على اداة حرارية بصرية صوتية اليكترونية نصف الية لو اردت مراقبة بشرية بسيطة تعمل على مستوى 360 درجة بتعرف آلي و تخدم كامل الدائرة البصرية
نوعا ما مثل هذا الكونسبت مع مراعاة الاختلاف التشغيلي بالطبع سيكون عملي جدا

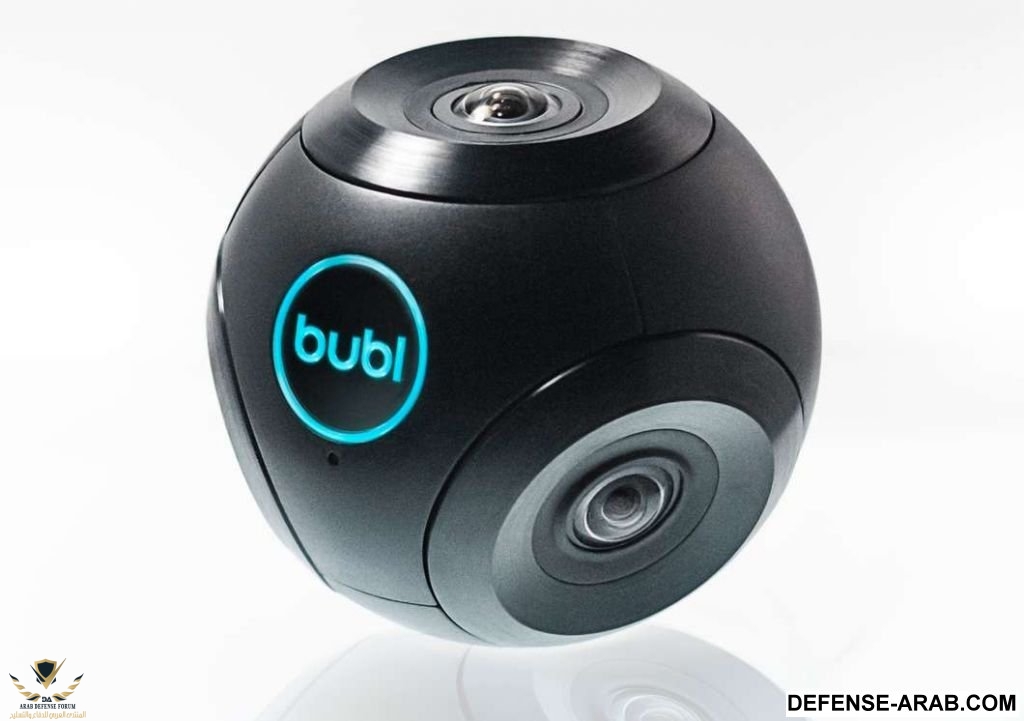

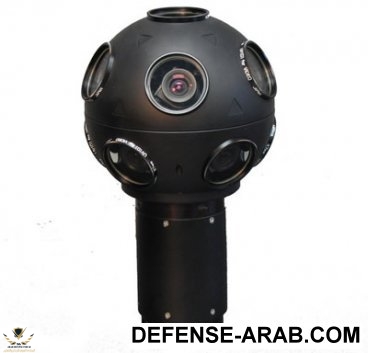

مشاهدة المرفق 53625 مشاهدة المرفق 53626

أظن إنه فى مرحلة قريباََ لتطويرها إلى المستوى إلى إنته بتتكلم فيه خاصة بعد أن دخلت ضمن نظام القيادة والسيطرة الألى حيث لا يتدخل فيها العامل البشرى إطلاقاََ فهى تكشف الهدف وتقوم بإرساله إلى مركز القيادة الأغلى الخاص بوحدات المراقبة الجوية بالنظر وأيضاََ إلى مركز القيادة الألى الخاص بلواء أو فرقة الإنذار الجوى بحيث يتم مقارنتها بما لدى المراكز من معلومات عن الأهداف أو حتى تكثيف البحث الرادارى فى نطاق أو مكان معين حتى يتم كشف الهدف فى حالة عدم كشفه من قبل الرادارت والوسائل الأخرى الخاصة بالإستطلاع ..

كل ده بيتم بشكل ألى دون تدخل بشرى .. ولا تنسى إن عددها كبير جداََ فى مصر

ده إلى أقدر أقوله حالياََ حسب المتاح وهى حالياََ بوضعها الحالى بتأدى المهام المطلوبة منها بكل حرفية ودقة على الرغم إنى لم أذكر باقى التحديثات .

وعمتاََ المنظمة دى بالتحديد لها تطويرات ثورية مستقبلاََ خاصة إنه فى إتجاه لتزويدها برادارت صغيرة تستخدم لكشف الأهداف الجوية والبرية والبحرية من مسافات تتعدى الـ (50) كلم !!! يعنى حاجة محترمة جداََ فى المناطق الحدودية والساحلية ..

ومنها رادارت فرنسية وإيطالية حنعمل إن شاء الله موضوع عنهم قريباََ


jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
4,625
الإعجابات
22,205
النقاط
2,100
شكرا أخي الكريم على الموضوغ الوافي و كنت عايز أطمئن على صفقة كاميرات المراقبه الحرارية بعيدة المدى مع ايطاليا و مدى تأثرها بالمشاكل الاخيرة مع ايطاليا .
الموضوع ماشى كما هو مخطط .. حضرتك عارف علاقتنا بإيطالياََ متميزة جداََ جداََ غير كده شركات السلاح الإيطالية كانت ترفع قضية على الحكومة هناك ..

وبعدين دى صفقات كبيرة ومعظمها إلكترونية من أنظمة إتصالات وكاميرات وأنظمة تصوير ومعدات كشف وإبطال الألغام وغيره ده غير الرادارت الساحلية والأرضية ..

وكمان الكلام معاهم أيضاََ على (الفريم الإيطالية) كل ده وممكن يتخبلوا فى عقلهم خصوصاََ إنه فيه شروط جزائية ضخمة فى العقود وأيضاََ البديل الفرنسى موجود ..

لو إنته فاكر فين موضوع صفقة الكاميرات يا ريت والله تنزل اللينك الخاص بيه عشان أنا مش عارف هو فين .. نحياتى


الدرع المصري

صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
3,932
الإعجابات
11,035
النقاط
884
الموضوع ماشى كما هو مخطط .. حضرتك عارف علاقتنا بإيطالياََ متميزة جداََ جداََ غير كده شركات السلاح الإيطالية كانت ترفع قضية على الحكومة هناك ..

وبعدين دى صفقات كبيرة ومعظمها إلكترونية من أنظمة إتصالات وكاميرات وأنظمة تصوير ومعدات كشف وإبطال الألغام وغيره ده غير الرادارت الساحلية والأرضية ..

وكمان الكلام معاهم أيضاََ على (الفريم الإيطالية) كل ده وممكن يتخبلوا فى عقلهم خصوصاََ إنه فيه شروط جزائية ضخمة فى العقود وأيضاََ البديل الفرنسى موجود ..

لو إنته فاكر فين موضوع صفقة الكاميرات يا ريت والله تنزل اللينك الخاص بيه عشان أنا مش عارف هو فين .. نحياتى
طل هذا المعدات هامه جدا في غاية الاهميه رغم انها قد تبدوا غير ذات مشاركه مباشره لكن عنصر حاسم في الاستراتيجية الدفاعيه المستقبليه خصوصا مع قرب حصول اسرائيل على اف ٣٥ نهاية هذا العام أعتقد ستكون الصفقة قاربت على الانتهاء .
هدور على الموضوغ بتاعها بس لما أدخل من الجهاز لاني داخل من التليفون و الله .


jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
4,625
الإعجابات
22,205
النقاط
2,100
طل هذا المعدات هامه جدا في غاية الاهميه رغم انها قد تبدوا غير ذات مشاركه مباشره لكن عنصر حاسم في الاستراتيجية الدفاعيه المستقبليه خصوصا مع قرب حصول اسرائيل على اف ٣٥ نهاية هذا العام أعتقد ستكون الصفقة قاربت على الانتهاء .
هدور على الموضوغ بتاعها بس لما أدخل من الجهاز لاني داخل من التليفون و الله .

لا بالعكس دى فى منتهى الأهمية والخطورة خصوصاََ إنها مع الرادارت الجديدة إلى داخلى الخدمة الخاصة بالـ (LOW ALITUDE) و نظام الـ (ATCOM) و الـ (VEGATIVE-SYS) غير طبعاََ باقى إنظمة الإستطلاع حتقفل السكة على الجوينت سترايك من ناحية الطيران على إرتفاعات منخفضة ومنخفضة جداََ و تدعم الحل الرادارى بإمكانيات عالية فى الكشف الحرارى وكمان أنظمة الإستشعار الصوتية .. كل الكوكتيل ده زى ما بقول دائماََ حيكون من الصعب جداََ على الطيران الإسرائيلى عمل عملية (SEAD) أو عملية (DEAD) دون خسائر فادحة ومميتة .


الدرع المصري

صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
3,932
الإعجابات
11,035
النقاط
884
نسخ الموضوع هنا ليأخذ حقه لانه مدفون هناك و ليس منفصل عن الموضوع الاصلي
وجود هذه المنظومة على امتداد حدودنا و على القطع البحرية يوفر انذار ممتاز متقدم ضد الاهداف الشبحيه
فكرة عبقرية ، ربنا يتمها .
بــــــــــســــــــم الله الــــــرحمـــــــن الــــــرحيــــم

وقعت شركة (FINMECCANICA SELEX ES) عقداََ لتزويد عميل "شمال أفريقى شرق أوسطى" بعدد كبير من كاميرات التصوير الحرارى العاملة بالإشعة تحت الحمراء طراز ("HORIZON HD INFRARED "IR) لتطبيقات المراقبة على مسافات بعيدة ..



وهذا الطلب الإستهلالى الذى جاء بعد مناقصة تنافسية ينبىء بعمليات محتملة لمبيعات إضافية عقب الإستخدام الأولى لهذه الكاميرات ومن المتوقع أن تستكمل عمليات التسليم فى بداية عام (2016) وقد عرض هذا الطراز فى معرض (DESI-2015) ..

كاميرات الــ (HORIZON HD) هى كاميرات تصوير حرارى عاملة "بالأشعة تحت الحمراء ذات الموجة المتوسطة" أو ما يعرف بـ (MWIR) أو (MEDIUM WAVE INFRARED) وهى توفر أداء على نحو مستديم ولمسافات بعيدة جداََ وهو ما جعلها تحظى بإهتمام هذا العميل الشرق أوسطى المتميز والمعروف دقته فى شراء متطلباتة الدفاعية ..



وتستخدم هذه الكامير الإضطراب الناتج عن إرتفاع الحرارة من تطوير الشركة للحد من تأثيرات الإضطراب الحرارى الذى عادة ما يؤثر فى التصوير الحرارى على مسافات بعيدة وتستخدم الكاميرا كشاف (FALCON HD) الخاص بالشركة داخل حاضن مركب مدمج يجمع الكشاف والمبرد وتخفض نظام التبريد الخاص بالكاميرا والذى يدوم لــ (50000) ساعة فى كاميرا (HORIZON HD) تكلفة فترة الخدمة للكاميرا ويسمح لها بالعمل بفاعلية لفترات طويلة دون الحاجة إلى الصيانة المتكررة ..

وقد صمم الإشتقاق الجديد للإستخدام البحرى ما يسمح له بالعمل لفترات طويلة فى أشد البيئات البحرية إضطراباََويجعله كذلك إلى جانب تكنولوجيا التخفيف من الإضطراب الحرارى ملائماََ بشكل خاص لتطبيقات المراقبة البعيدة المدى لفترات طويلة عند تركيبها مثلاََ على السفن الحربية أو منشأت المراقبة الشاطئية والمنصات التى تتواجد بالقرب من الشواطىء ..

تعتبر كاميرا (HORIZON HD) هى جزء من مجموعة متنوعة من كاميرات التصوير الحرارى من شركة (SELEX-ES) والمجربة ميدانياََ فى عمليات القوات البريطانية وقوات أخرى ..

بالإضافة إلى ذلك فإن الشركة أعلنت أن ذاك العميل الشرق أوسطى تعاقد على نظام "راصد النقاط الضوئية (PIXELS) بالأشعة تحت الحمراء" أو ما يعرف بإسم (SUPERHAWK) بدقة (8) مايكرون ,, ما يجعل منه تقنية جديدة خاصة بالشركة أقوى بأربع مرات من أى مستشعر (IR) أخر تم إنتاجه ,, ويتوقع أن يكون التسليم فى منتصف عام (2016)..

وكانت الشركة قد أدمجت بنجاح تكنولوجيا التصوير الحرارى لديها فى مجموعة واسعة من أنظمة الإلكترونيات البصرية لإستخدامها فى تطبيقات برية وبحرية وجوية ومن بينها الأتـــــى ...

(( طقم أنظمة البصريات الإلكترونية للجندى & أنظمة المراقبة والتهديف وإدارة الرمى المركبة على عربيات &أنظمة إدارة رمى المدافع البحرية & أبراج "أنظمة الإستخبارات والمراقبة وتعقب الأهداف والإستطلاع" المحمول جواََ (ISTAR) & أنظمة القيادة والسيطرة الــ (C4I) !! ...))



أيضاََ قامت شركة (FINMECCANICA SELEX ES) بتوقيع عقد مع "القوات البحرية البحرينية الملكية" تزيد قيمته عن (50) مليون دولار لتحديث (6) سفن حربية ومن المقرر أن تستكمل عمليات التحديث فى فترة تقل عن (5) سنوات !! وسيتم تقديم خدمات الدعم والتدريب وذلك تماشياََ مع إستراتيجية الشركة لتوفير أفضل خدم للعملاء لما بعد البيع ..

معلومات أخرى عن الشركة .. شركة (FINMECCANICA SELEX ES) بالفعل بعد تقديم منتجات متميزة جداََ وبالذات فى مجال الأنظمة البحرية عن طريق تقديم أنظمة ذات قدرات عالية تراكبية ومتدرجة المقاييس بما يسمح لها بأن تعدل على نحو كاف لمجارة متطلبات العملاء المختلفة ,, ويعتبر هذه العقد الجديد والذى يفوق الـ (200) مليون دولار والذى يتضمن حزمة كبيرة من الأنظمة المدمجة وأجهزة الإستشعار المختلفة ومنظومات الإتصالات المؤمنة وأيضاََ رادارت مراقبة أولية وثانوية دليل قوى على ما وصلت إليه الشركة من مكانة متقدمة بين شركات الإلكترونيات العالمية والذى توج هذا النجاح ما بين سلسلة من النجاحات التى حققتها الشركة فى منطقة الشرق الأوسط حيث أبرمت الشركة فى دولة البحرين أيضاََ عقوداََ مع "موئسسة الطيران المدنى البحرينى" و "سلاح الجو البحرينى" لتزويدهما بمجموعة واصعة من المستشعرات الرادارية والحرارية ..



طبعاََ كل ده ضمن حزمة التطوير الخاصة بالمنظومة المصرية للقيادة والسيطرة الــ (C4IBMS) .. ونوافيكمبالجديد دائماََ ..

خاص وحصرى بمنتدى الدفاع العربى

JACK.BETON.AGENT


الدرع المصري

صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
3,932
الإعجابات
11,035
النقاط
884
هل يوجد بديل مناظر من حيث التقنيه و المدي فى الشرق أعني روسيا و الصين ؟
لان الامريكان و عملائهم يكثفون جهدهم لضرب العلاقات مع ايطاليه لتعطيل هذه الصفقة و استخراج غاز المتوسط باى ثمن .


bisar

:: عضو ::
إنضم
1 ديسمبر 2015
المشاركات
300
الإعجابات
1,151
النقاط
540
موضوع جميل ومتعوب عليه

بس يا ليت تشرح لنا لماذا ما زالت وحدات المراقبة الجوية بالنظر موجودة ؟؟؟ هذا مفهوم تعداه الزمن
مازالت تعمل في تشكيلات الويه انذار الدفاع جوي


jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
4,625
الإعجابات
22,205
النقاط
2,100
هل يوجد بديل مناظر من حيث التقنيه و المدي فى الشرق أعني روسيا و الصين ؟
لان الامريكان و عملائهم يكثفون جهدهم لضرب العلاقات مع ايطاليه لتعطيل هذه الصفقة و استخراج غاز المتوسط باى ثمن .
أظن لاءه فهى ملكية فكرية تقريباََ لشركة (SELEX ES) فقط ..

غاز المتوسط سيخرج سيخرج وشركة (إينى) لن تضيع صفقة كهذه خصوصاََ مع خط النقل الذى سيصل أوروبا وأوروبا كما تعلم تعتمد إعتماد شبه كلى على (الغاز الروسى) وبعد أن تم إجهاض مشروع خط الغاز القطرى السورى التركى .. فلم يعد أما أوروبا إلا دول حوض البحر المتوسط ممن يمتلكون إحتياطى غاز كبير حتى توازن العلاقة مع روسيا .. غير كده مصر محتاجة الغاز بشكل كبير يعنى ممكن تشترى كل النسبة الخاصة بالشريك الأجنبى من الإنتاج ..

ولو فرضاََ حصل فى الأمور أمور فالشركة موقعة لعلمك على شرط جزائى حيخرب بيتهم .. وأيضاََ لا تنسى وجود العملاق الروسى (GASPROM) من الممكن أن يدخل فى الأمر ويشيل الليلة كلها وده من مصلحة روسيا أيضاََ ..

وبعدين شركة (إينى) كان موقفها المالى قبل إكتشاف الحثل (رفت) بمعنى الكلمة وأسهمها كانت فى النازل لكن بعد الإكتشاف إرتفعت أسهمها فى العالى .. ولا تنسى أن لوبى شركات النفط والغاز والسلاح هو إلى ليه الكلمة الأولى والأخيرة خصوصاََ مع الأزمة المالية الحالية فى أوروبا والعالم.

السيسى مش راجل ساذج ده دماغه توزن بلد .


على جبر

صقور الدفاع
إنضم
15 سبتمبر 2014
المشاركات
4,223
الإعجابات
19,985
النقاط
620
و استخراج غاز المتوسط باى ثمن .
هيخرج هيخرج اولا لانه فى منطقتنا وده اكبر كشف لينا ...ثانيا الشركه نفسها صارفه شىء وشويات ومنتظره بفارغ الصبر تطلع الغاز عشان تبيع الحصه المقرره ليها عشان تغطى التكاليف
مش تحط فى بالك الحوار ده


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
