اعتقد مصدر التحديثات اللى اتكلم عنه اخونا الراجحى و جاك هو
المشروع 633 او المعروف فى حلف الناتو باسم Romeo class هى من فئة الغواصات السوفيتيه التى تعمل بالديزل و الكهرباء صنعت فى الخمسينات .
بعد ان اصبحت تلك الفئة لا فائدة منها للبحرية السوفيتيه سلمت كل وثائقها للصين و بعد ذلك الى كوريا الشمالية ليتمكنو من بناء تلك الفئة بداية من عام 1963 و تم تسمية الاصدار الصينى بالاسم Type 033 Romeo و صنعت منها 84 غواصة ما بين عامى 1963 و 1984 بالاضافة الى تصدير العديد من تلك الفئة لدول اخرى .
الاصدار الصينى خضع لبعض التعديلات ليصبح افضل من الفئة السوفيتية الاصلية و تم تقليل حجم الانف و تم تطوير السونار بالطراز Type 105 و بعد ذلك بالطراز H/SQ2-262A .
فى السبعينات بنت الصين غواصة جديدة على اساس الغواصة القديمة و سميت بالفئة Type 035 Ming و حصلت على محرك ديزل كهربى محسن و تصميم محسن للبدن و تقليل المقاومة الهيدروديناميكية و الحصول على سرعة افضل تحت الماء و سونار افضل طراز H/SQZ-262 و تم تصنيع 21 غواصة من تلك الفئة ما بين عامى 1971 و 2000 و ظهر بعد ذلك فئة محسنة اطلق عليها اسم Type 035G باضافة سونار محسن طراز H/SQZ-262C و اليوم توجد 17 غواصة منها فقط فى الخدمة الفعلية و يقال ان واحد فقط من تلك الفئة تم تزويدها بنظام توليد الهواء المستقل AIP .
الدول التى امتلكت تلك الفئة :
* روسيا امتلكت 20 غواصة منها و جميعهم خرجوا من الخدمة مع بقاء واحدة او اثنين فى الخدمة كغواصات تدريب .
* الصين امتلكت اجمالى 84 غواصة من الفئة المصنعة محليا فى الصين و بقى منها 31 غواصة للتدريب .
* كوريا الشمالية امتلكت 22 غواصة من الفئة الصينية تم تجميعها بالتعاون بين كوريا الشمالية و الصين و بقى منهم 4 فى الخدمة .
* بلغاريا امتلكت 4 غواصات بقى منها واحدة فقط .
* سوريا امتكلت 3 غواصات من الفئة السوفيتية و جميعهم خارج الخدمة الان .
* مصر امتلكت 6 غواصات من الفئة السوفيتية بقى منها 4 فى الخدمة حتى الان .
* الجزائر امتلكت غواصتين منهم و خرجوا من الخدمة .
المواصفات القياسية ( العامة ) :
الطول : 76.6 متر
المحركات : محركين بقوة 4000 حصان بشفرتين دوارتين
السرعه : 15.2 عقدة على السطح اى 27 كلم/س و 13 عقدة تحت الماء اى 24كلم/س
المدى : 14484 كلم بسرعه 9 عقدة اى 17 كلم/س
الطاقم : 54 فرد منهم 10 ضباط
التسليح :
8 انابيب عيار 533 ملم لاطلاق الطوربيدات ستة منهم فى مقدمة الغواصة و اثنين فى مؤخرتها
14 طوربيد مضاد للسفن او الغواصات من النوع Yu-4 او Yu-1 او 28 لغم بحرى
الوزن على السطح 1475 طن و 1830 طن تحت سطح الماء
العرض : 6.7 متر
اقصى عمق : 300 متر
--------------------------------------------------------------
التحديثات و التسليح الخاص بالغواصات المصرية من تلك الفئة :
قامت مصر في منتصف التسعينيات وحتى 2002 باجراء تطويرات و تعديلات ضخمة على الغواصة رفعت من كفائتها القتالية عدة مرات كالآتي :
1- نظام تهوية وتكييف جديد
2- مولدات كهربية جديدة بقوة 7 كيلوفولت وعلى ترددات 60 هيرتز وبتيار 120 فولت
3- قدرات اطلاق صواريخ UGM-84/Harpoon الامريكية الجوالة المضادة للسفن من تحت سطح البحر ويبلغ مداها 124 كلم
4- قدرة اطلاق طوربيدات MK-37 الامريكية بجانب الطوربيدات الصينية التي تحملها الغواصة من عيار 533 ملم
5- نظام تحكم وادارة نيرانية مصري ENFCS Egyptian Navy Fire-Control System مع شاشتي عرض بيانات ومهمات متعددة الاغراض
6- انظمة سونار في مقدمة واعلى منتصف الغواصة من شركة ATLAS ELEKTRONIK الالمانية من النوع CSU-3-4 ايجابي/سلبي مع مصفوفة مسح سلبي من النوع PSU-2/83 مع تعديل الهيكل الامامي لاستيعاب السونار الجديد
7- رادار من النوع Snoop Plate للكشف البحري والجوي ويبلغ مداه 120 كلم
8- نظام بيريسكوب ألماني من النوع Kollmorgen Mod-76 وهو نظام رؤية من اسفل سطح البحر لمراقبة مافوق سطح الماء او مايعرف بمنظار الافق في الغواصات
9- أعمدة تيليسكوب كهروضوئية Optronic Telescoping Masts ألمانية للمراقبة فوق سطح البحر من النوع Kolmorgen Mod-86
10- نظام ليزر للملاحة بالقصور الذاتي وضبط المسار Gyro-Laser Inertian Navigation System من النوع Mk 39. MOD 3A امريكي
11- نظام حرب الكترونية من شركة بوينج الامريكية Boeing من النوع AR-700-S5 مع هوائيات ومستشعرات اتصالات عالية التردد UHF وGPS
12- وصلة بيانات من الفئة Y للسماح بالتصويب والاطلاق فوق مستوى سطح البحر بجانب حزمة اتصالات مشفرة
13- نظام اتصالات راديوية متصل بكابل طافي فوق سطح البحر يتم سحبه ومده من الجزء الامامي السفلي من هيكل الغواصة
14- نظام مسح كهروضوئي Optronic Surveillance من النوع Kollmorgen ألماني

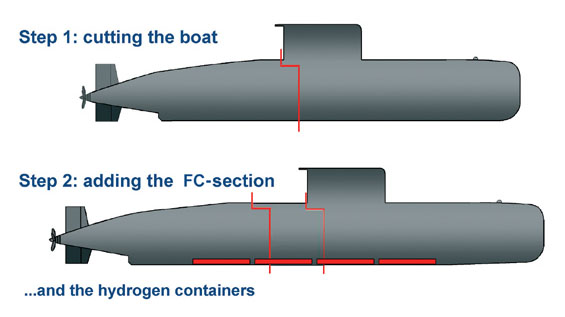

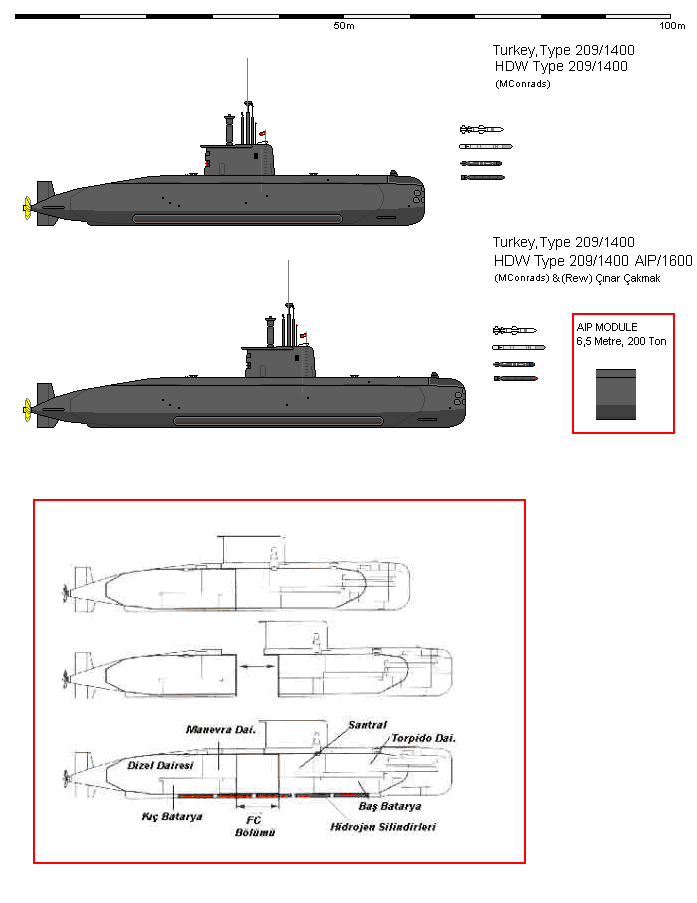

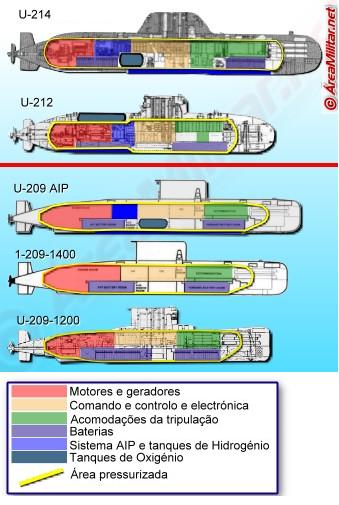

15- زيادة قدرة الغواصة للبقاء تحت الماء على عمق 300 متر لمدة 60 يوما كاملين مما يثير التساؤل والشك حول تركيب نظام دفع وتوليد هواء مستقل AIP Air Independent-Propulsion وهو نظام يعمل على توليد الاوكسجين داخل الغواصة دون الحاجة لانبوب غاطس للتزود بالهواء من فوق سطح البحر
16- تعديلات على المحركات وتركيب عوازل صوتية لخفض البصمة الضوضائية للمحرك
تسليح الغواصة ( المصرية ) :
8 انابيب عيار 533 ملم لاطلاق الاتي:
صواريخ UGM-84/Harpoon مضادة للسفن بعدد 14 صاروخ يبلغ مداها 124 كلم
28 لغم بحري
طوربيدات عيار 533 ملم صينية من الانواع :
طوربيدات Yu-4 صينية يبلغ مداها 15 كلم على سرعة 74 كلم/ ساعة بتوجيه صوتي سلبي وايجابي Acoustic Passive/Active Homing
طوربيدات Yu-5 صينية يبلغ مداها 30 كلم على سرعة 93/كلم /ساعة بتوجيه صوتي سلبي وايجابي وايضا توجيه بالسلك Wire Guidance
طوربيدات Yu-6 صينية يبلغ مداها 45 كلم على سرعة 120 كلم/ ساعة بتوجيه صوتي سلبي وايجابي وايضا توجيه بالسلك واخيرا توجيه بالتنبيه Wake Homing بمعنى ان الطوربيد يعتمد على الضوضاء الصادرة عن اضطراب الماء الناتج عن عبور السفينة في المنطقة فيتجه لمنطقة الاضطراب ويتابع باقي اماكن اضطراب الماء حتى يعثر على السفينة
طوربيدات MK-37 امريكية يبلغ مداها 21 كلم مع سرعة قصوى 48 كلم/ساعة بتوجيه صوتي سلبي وايجابي وايضا توجيه بالسلك
