PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته : خلال عام 2000 ، ظهر عدد من مدافع الهاوتزر المحمولة في الصين ، بما في ذلك SH1 و SH2 وتصميمات أخرى.

تم تصميم هذه النماذج بعد مدفع هاوتزر محمّل على شاحنة CAESAR . تم اعتماد PCL-09 من قبل الجيش الصيني ويستخدم على نطاق واسع.

تم استخدامه لأول مرة خلال مناورة عسكرية في عام 2010. كما تم اقتراح نظام المدفعية هذا لعملاء التصدير.

يستخدم مدفع هاوتزر ذاتي الدفع الشاسيه للشاحنات العسكرية شنشي 6 × 6. وهي مزودة بنسخة من مدفع هاوتزر PL-96 عيار 122 مم.

PL-96

PL-96 هي نسخة صينية من مدافع هاوتزر D-30 السوفيتية. إنه تصميم مثبت ، يستخدم في عدد من أنظمة المدفعية ذاتية الدفع في الصين وبلدان أخرى.

مميزات مدفع PCL-09

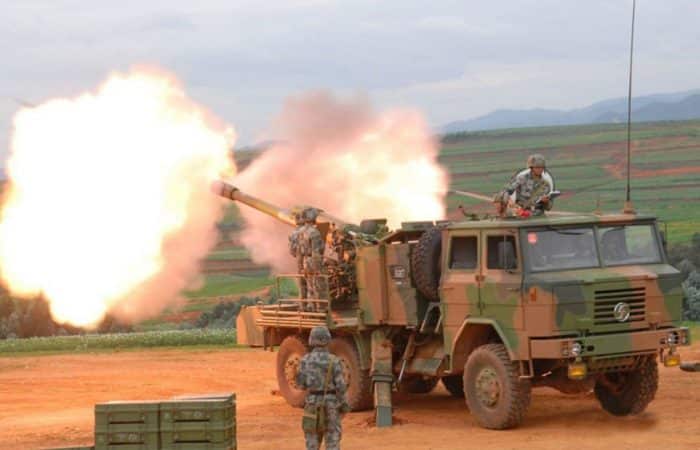

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

يوفر نظام المدفعية PCL-09 دعماً غير مباشر لوحدات المشاة الآلية. إنها أكثر كفاءة من مدافع الهاوتزر .

ويمكنها تغيير مواقع إطلاق النار لفترة وجيزة. تم اعتماد PCL-09 جنبًا إلى جنب مع هاوتزر PLL-09 ذاتية الدفع ، والذي يعتمد على ناقلة أفراد مدرعة 8 × 8.

يقوم الجيش الصيني أيضًا بتشغيل مدفع هاوتزر ذاتي الدفع PLZ-07 ، والذي يستخدم ذخيرة مماثلة من عيار 122 مم ، ولكنه يعتمد على هيكل متحرك.

ذخيرة مدفع PCL-09

يستخدم هذا النظام المدفعي ذخيرة منفصلة محملة بالقذائف ورسومها. تنتج نورينكو مجموعة كاملة من الذخائر من عيار 122 مم لنظام المدفعية.

يطلق هاوتزر هذا شظايا شديدة الانفجار (HE-FRAG) ، حمولة ، حارقة ، دخان ، إضاءة ، وربما أنواع أخرى من الجولات.

إن PCL-09 متوافق مع جميع الذخائر القياسية 122 مم من مدفع D-30 الروسي.

يبلغ أقصى مدى لإطلاق النار 18 كم مع قذيفة HE-FRAG القياسية ، و 22 كم مع قذيفة طويلة المدى و 27 كم مع قذيفة مدعومة بالصواريخ.

كما أن PCL-09 قادر على إطلاق مقذوفات موجهة بالليزر 122 مم. وتستند هذه إلى تقنية القذائف الروسية Kitolov.

نظام تحميل نصف أوتوماتيكي

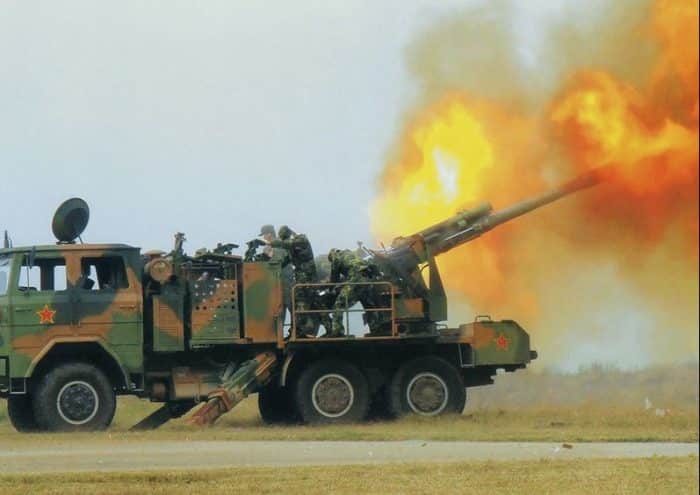

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

يأتي نظام المدفعية هذا مع نظام تحميل نصف أوتوماتيكي ، والذي يبسط تحميل الهاوتزر.

هناك صناديق ذخيرة للقذائف ورسومها. يتم إجراء ما مجموعه 40 طلقة من المدفع.

يتم إنزال البستوني الكبير ورافعات التثبيت إلى الأرض قبل إطلاق النار. توفر هذه منصة إطلاق أكثر استقرارًا.

يمكن لـ PCL-09 إطلاق جولته الأولى في أقل من دقيقة. يمكن إتمام مهمة إطلاق النار والإطلاق النموذجية المتمثلة في التوقف .

وإطلاق ست جولات والتحويل إلى وضع السفر في غضون 3 دقائق. هذه النتيجة هي تحسن كبير على مدافع الهاوتزر PL96 .

التي يستخدمها الجيش الصيني على نطاق واسع. يسمح وقت إعادة النشر الوجيز بتجنب إطلاق البطارية المضادة.

نظام التحكم بالحرائق

تم تزويد PCL-09 بنظام تحكم بالحريق محوسب وأنظمة ملاحة وتحديد المواقع والاستهداف.

يتلقى معلومات الهدف من مركبة مركز قيادة المدفعية. من المرجح أن نظام المدفعية الصيني يستخدم نظام إدارة ساحة المعركة الرقمية.

يستخدم هذا الهاوتزر الشاسيه للشاحنات العسكرية شنشى 6 × 6. تم تجهيز السيارة بنظام تضخم مركزي للإطارات .

مما يحسن الحركة على أنواع مختلفة من التضاريس ، مثل الرمال والثلج والطين. يمكن نقل هذا النظام المدفعي جوا بطائرة نقل متوسطة.

كما يحتوي PCL-09 على كابينة مزدوجة تتسع لطاقم مكون من 5 أشخاص.

يبدو أن هذا النظام المدفعي لا يحمل أسلحة دفاعية ، على الرغم من أنه يمكن أن يكون هناك مدفع رشاش ثقيل على السطح.

بطارية PCL-09

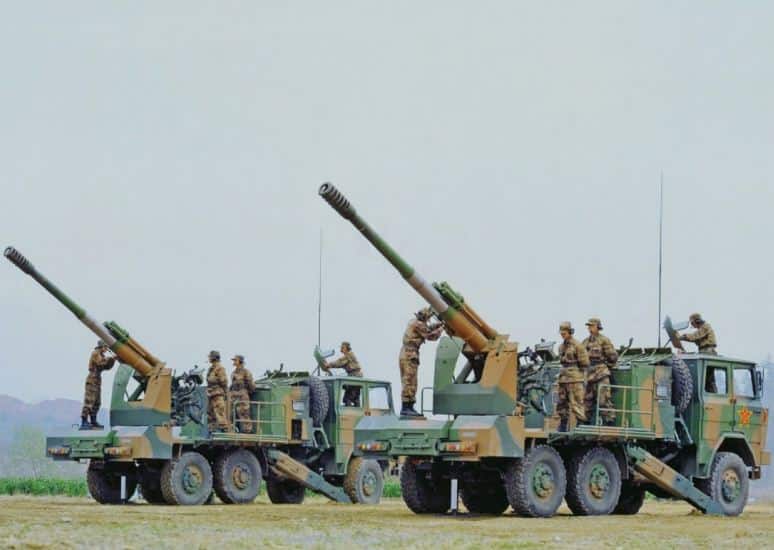

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته

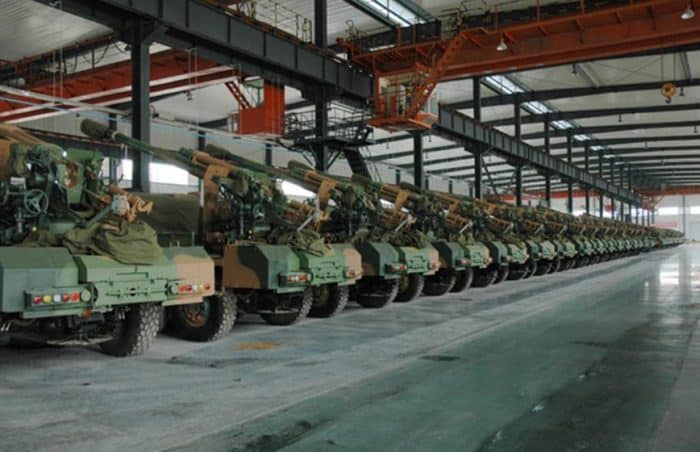

تتكون بطارية PCL-09 كاملة من حوالي 6 مدافع هاوتزر محمولة على شاحنة ، ومركبة قيادة بطارية.

يتكون فوج PCL-09 من زوج من البطاريات ، ويتضمن أيضًا مركبة مركز قيادة كتيبة .

ورادار للأرصاد الجوية ، ورادار لتحديد مواقع المدفعية وبعض مركبات الاستطلاع.

المتغيرات

CS / SH1 هي نسخة تصدير من PCL-09.

PLL-09 هو مدفع هاوتزر ذاتي الدفع ، يعتمد على هيكل ناقلة أفراد مدرعة ZBL-09 8×8. تم اعتماده إلى جانب PCL-09. PLL-09 أكثر حركة بسبب هيكلها.

وهي قادرة على مواكبة الدبابات القتالية الرئيسية. كما أن هذا النظام المدفعي برمائي بالكامل ويمكنه أن يعوق عقبات المياه.

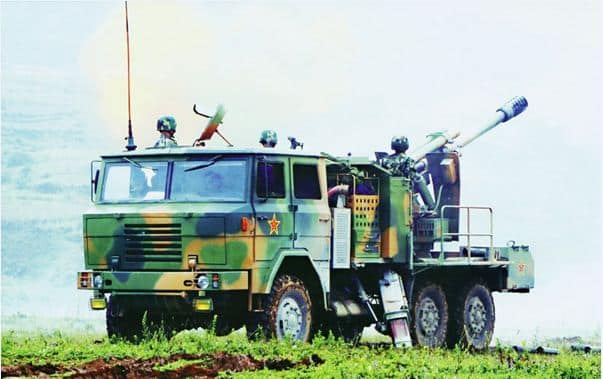

PCL-09 مدفع صيني ذاتي الدفع..تعرف مميزاته
