مسالة القصف والنقاش المتدوال حول عدم دقة عمليات القصف الروسي في سوريا والمغالطات بخصوص هذا الموضوع كنت قد تناولتها في المنتدى الاخر ولا مانع من اعادة نشر ردي هناك لتنويه حول هذه المغالطات

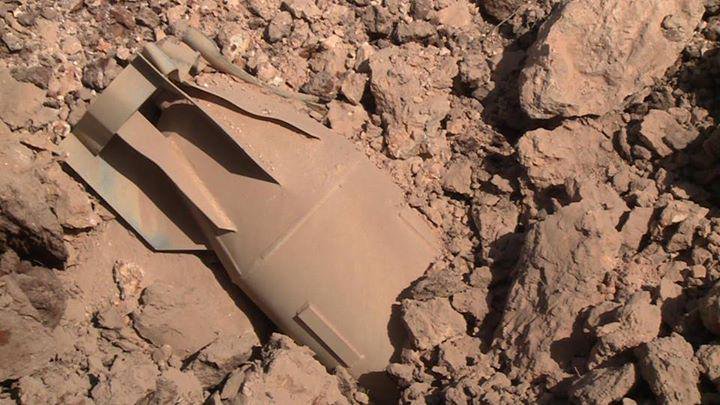

القنابل التي استعملت ضد هذه التجمعات هي BetAB-500 ShP او БЕТАБ 500 ШП وهي قنابل خارقة للتحصينات والخرسانة المسلحة Concrete Piercing bombs وهي تتميز كونها قنبلة شديدة التفجير High Explosive blast مخصصة لضرب التحصينات designed to penetrate re-enforced targets such as bunkers عن طريق الضغط العالي وتركيز قوة التفجير فوق منطقة الهدف ,,والية اسقاطها تتكون من براشوت ومحرك نفاث وهي من قنابل الاسقاط الحر وتصنف من فئة Parachute Retarded Bombs
The BetAB 500Sh P differs from the earlier BetAB 500 bomb in that it has a parachute retarding mechanism in the tail and a rocket motor.
When the bomb is dropped from the aircraft the parachute is deployed, at the same time igniting a short delay.
After a few second the delay element ignites the rocket motor which blows off the complete tail unit, (including the parachute) and drives the bomb into the ground (or hardened re-enforced target) where the inertia impact fuze functions after a delay of less than a second and causes the bomb to explode
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
النقطة الثانية بالنسبة لهذه العملية ,,,عملية القصف هنا تتم بواسطة مقاتلات السو 24 M الى ان الصور التي نرها لل Target Indicators {{ علامة + }} ليست للمقاتلة بل هي لطائرات الدرون الروسية لاستطلاع التي تقوم بمراقبة عمليات القصف وتصوير الغارات ,,والتي تقوم من خلالها مراكز القيادة بمتابعة عملية القصف ,,,,
اما الصور التي تظهر هنا وهي لعملية ضرب تحصينات ارضية
فهي ايضا قد تمت بواسطة قنابل الاسقاط الحر من عائلة القنابل rbk family of cluster bombs العنقودية ,,والعملية ايضا تمت بواسطة السو 24 وتصويرها تما بواسطة درونات الاستطلاع والمراقبة والتي غالبا هي orlan 10 uav ...طبعا لم اجد الوقت للبحث اكثر في صور او فيديوهات توضح الرؤية كيف تكون من خلال uav الروسي orlan 10 لكن هذا فيديو للدرون IRKUT-10 UAV و IRKUT-850 UAV وهم يستخدمون تقريبا نفس الية تصوير لل orlan 10
_____________________________________________
الان ساضع رد حول السو 34 وحول الصور التي نشرت الى غاية
جميع الصور التي نشرت اخي لعمليات القصف الى غاية الان هي صور لعمليات قصف بقنابل الاسقاط الحر سواء للسو 24_25 او حتى بالنسبة للسو 34 الاحدث وكما هو معلوم عمليات التهديف بقنابل الغبية تعتمد بدرجة على عدة عوامل منها مهارات الطيار _ الظروف الجوية _ ومستويات التهديدات والعدائيات في منطقة العمليات ,,,لذا الحكم حول مدى دقتها وكفائتها غير ممكن كونها قنابل حرة الاسقاط تتحكم بها مجموعة من العوامل الغير التقنية ,,,
المهم ناتي الان الى صور المعروضة لسو
34
الصورة التي عرضت هنا بالاعلى لعمليات التهديف هي لعمليات قصف من السو 34 بواسطة قنابل الاسقاط الحر وسنوضح ذالك من خلال هذه الصور
عمليات القصف في السو 34 وعند استعمال قنابل الاسقاط الحر تظهر معطيات والبيانات على menu شاشة العرض في القمرة بلون الاصفر ,,وتشير العلامة V المعلمة بالون الاخضر باتجاه القنابل في حين تشير العلامة + او Target Indicators المعلمة بلون الازرق المنطقة المراد استهدافها وليس الهدف حيث ان القنابل الحرة تسخدم لقصف مناطق وليس اهداف كما يتكلم البعض ,,في حين تظهر القنابل الحرة معلمة بلون الاحمر ....
اما خلال عمليات القصف الدقيق بواسطة القنابل الذكية الموجهة PGMs فهناك نوعان من menu الذي يظهر في شاشة العرض والاثنان يستخدمان ترميز symbology خاصة بنوعية القنابل المستخدمة ,,,,وهي كما تظهر هنا حسب الصور
النوع الاول من MENU هو خاص بعمليات القصف بواسطة القنابل الموجهة بالليزر والاقمار الصناعية حيث يظهر Target Indicators على شكل علامة + كبيرة فوق المراد قصفه
اما MENU الثاني فهو خاص بعمليات القصف بواسطة الذخائر الموجهة تلفزيونيا IR / TV/EO وحتى الروكيت ,, حيث يكون هنا Target Indicators ,,عبارة عن مربع اخضر يضع فوق الهدف المراد تدميره ويستمر وضعه الى غاية وصول الذخيرة الى هدفها وتدميره,,,
في الاخير جميع عمليات القصف التي تقوم بها السو 34 تتم بواسطة نظام التهديف المدمج بها ventral electro-optical targeting system المعروف باسم LTPS "Platan"
طبعا اعتذر عن جودة الصور الماخوذة من عدة فيديوهات لكن هذا الفيديو اضعه من جديد فهو يوضح طبيعة الشرح الذي وضعته
شكرا جزيلا على هذه الشرح المفصل
