SSN-688 Los Angeles-class





صممت هذه الغواصة خصيصا لتعمل ضددالغواصات السوفيتية والتي تخصصت هي أيضا في إسطياد المدمرات وحاملات الطائرات,

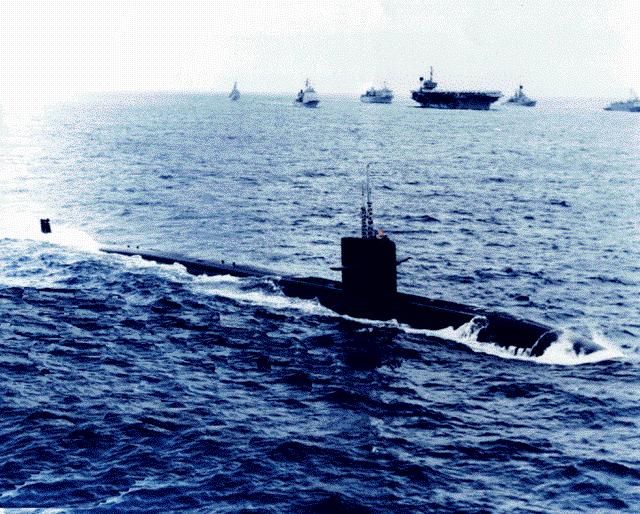

لقد صممت لتعمل ضمن مجموعة عمل أخرى موجودة على السطح مكونة من عدة سفن
وتميزت دائما بالسرعة والهدوء
يمكنها أن تطلق طوربيدات رهيبة مثل Mk48 وADCAP وصواريخ ضد السفنHarpoon Anti-Ship Missiles والتي لم تعد تحمل عليها الآن وصوارخ للهجوم الأرضي ومضادة للسفن في نفس الوقت مثلTomahawk cruise missiles
الأنواع الجديدة منها روعي فيها الهدوء والسرعة لتتمكن من دعم مجموعات العمل على السطح لعدة مئات من الأميال في البحر وتهاجم أيضا المجموعات الروسية
هذه الغواصة ذات 6900 طن من الوزن هي الأكثر سرعة وتقدم من مثيلاتها والتي تخصصت في إسطياد الغواصات والسفن بما لديها من أجهزة إستشعار حساسة وكمبيوتر مركزي معقد للتحكم بالأسلحة ومجموعة الأسلحة الرهيبة والتي تتكون من طوربيدات MK-48 المضادة للغواصات والسفن ,صوارخ Tomahawk فائقة السرعة(cruise)للهجوم على الأهداف الأرضية ومجموعة من الألغام البحرية القوية
صنع منها مابين 1998 و 2001 حوالي 13 غواصة عمرها الإفتراضي 30 سنة
تكلفة الوقود الازم لتشغيل أقدم 8 غواصات منها حوالي 210 مليون دولار وأسماء الغواصات الثمانية هي


FY2000 - SSN 713 Houston
FY2001 - SSN 698 Bremerton
FY2001 - SSN 699 Jacksonville
FY2001 - SSN 714 Norfolk
FY2005 - SSN 716 Salt Lake City
FY2006 - SSN 717 Olympia
FY2007 - SSN 718 Honolulu
FY2008 - SSN 710 Augusta

المواصفات

المصنعون
Newport News Shipbuilding Co.

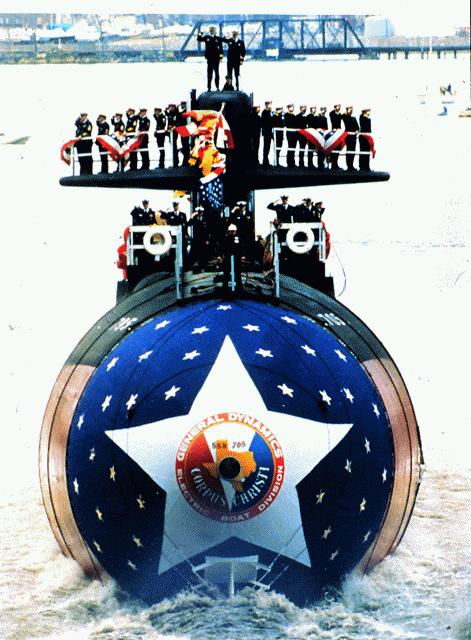

General Dynamics Electric Boat Division.

مصدر الطاقة


مفاعل واحد s6g
عمود واحد في 35,000 shp
مرحلة برنامجِ مكائنِ الأداءِ المُحسَّنةِ أنا [في 688 مُحسَّنِ]
طول
360 قدم (109.73 متر)
عرض
33 قدمَ (10 أمتارِ)
إزاحة
6,927 طن (6210 طن متري) غَطستْ
السرعة
: 20 + عقد (23 + أميال بالسّاعة، 36.8 + كيلومتر بالساعة)
فعلي: 30-32 سرعة عقدِ القصوى عند الغمر


العمقِ:

"أكبرمِنْ 800 قدمِ"
فعلي: 950 قدم [300 متر] عمق إختبارِ
فعلي: 1475 قدم [450 متر] عمق إنهيارِ
الهيكل
فولاز من نوع hy-80
طاقم
13 ضابط، 116 مسجّلون
الأقسام
المعركة,الهندسة,المدير التنفيذي,Navops,طبي,التجهيز

التسليح


صوارخHarpoon and Tomahawk ASM/LAM وتطلق من أنابيبVLS
طوربيدMK-48 torpedoes يطلق من 4 أنابيب 533-mm


الأنظمة المقاتلة

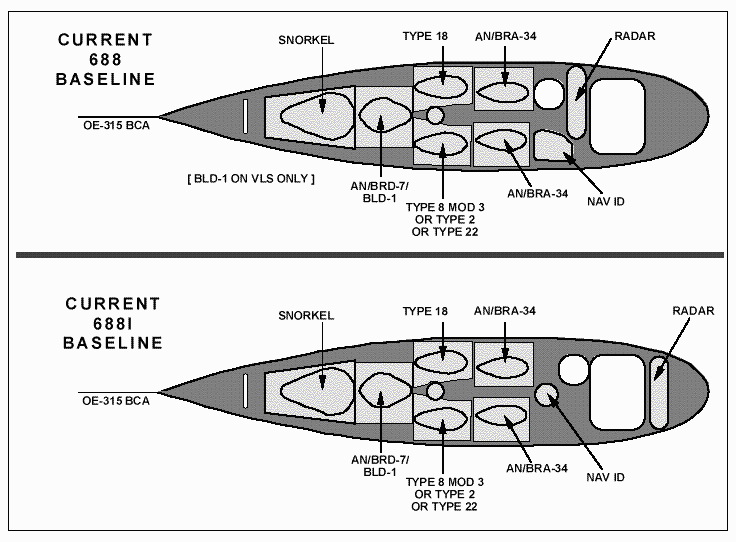

رادار بحثِ سطحيِAN/BPS-5
رادار السيطرة على الحريقَ والملاحةَAN/BPS-15 A/16
أشعّة سونار TB-16D السلبية المَسْحُوبة
"خَطّ رقيق سلبي" سَحبَ TB-23
/ صَفّ جناحِ فتحةِAN/BQG-5D
إشعاع سونار تردّد واطئِ الكرويِAN/BQQ-5D/E
/ سونار مدى AN/BQS-15 القريبِ النشيط (لكشفِ الثلجِ)؛
لغم MIDAS ونظام تجنّبِ كشفِ الثلجِ
سونار كشفِ نشيطِSADS-TG

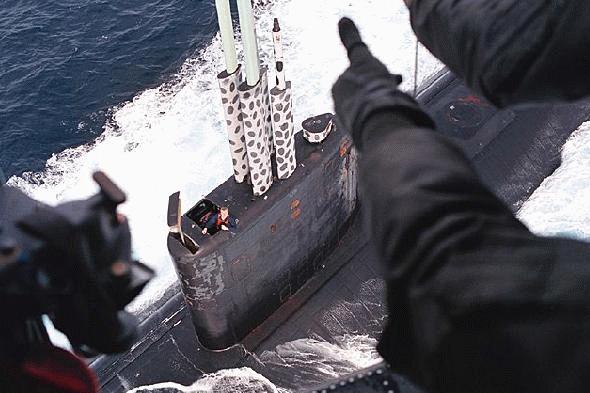

2 ناظورَ هجومِ (ميناء)
18 ناظورَ بحثِ (ميمنة)

AN/BSY-1(حاسوب أساسي)؛
UYK-7; UYK-43; UYK-44

مستلم إعتراضِ WLR-9 السمعي
ESM
