حاليا فرق القدرة بين كابتاس 2 وكابتاس 4 على الجاويند والفريم في مكافحة الغواصات
انا اقول حاليا
بعد التطوير سنضيف للائحة فروق اكثر
مبروك مصر تتسلم الفرقاطة FREMM تحت اسم ((تحيا مصر ))
- بادئ الموضوع Tiger Egypt
- تاريخ البدء
انا اقول حاليا
بعد التطوير سنضيف للائحة فروق اكثر
- إنضم
- 6 ديسمبر 2014
- المشاركات
- 10,262
- التفاعل
- الدولة
لا تتعبو انفسكم يا شباب بموضوع الفريم ببساطة لن نستطيع الحكم الآن ،على قدر هذه الكلمات
الانبهار الحقيقي بالفريم سيكون في 2018 و ما بعده و لكن تظل قدراتها في ادارة المعرك و anti-sup و inelegance عموما intact
و نظرا للسعر المجمل للصفقة مع الرافال و سرعة تسليمها و بقروض منهم بنسبة كبيرة تظل صفقة رابحة ، النظر للفريم و مليارها فقط خطئ ، الفرنسيون اكرمونا و هذا ليس من عادتهم ابدا المفاوض المصري تمكن من مكاسب بنسبة 70 -80 %
الاهم الآن بحريا نحن نقوم بعملية تجديد شاملة و توسيع للقدرات زيادة اعداد الفرقاطات و الصواريخ البحرية و الساحلية بحاجة الى edge نوعي و متنوع و الطائرات الدورية المتخصصة و نقل التكنولوجيا و الدفاع الجوي البحري و التفكير في انشاء قوات جوية خاصة بالحرية
و الهيل البحري كذلك حيث لم يتم تعاقد حتى الآن للخمس قطع الجديده و التفكير في NH-90 جميل و ان كانت تعاني من بعض المشاكل
الانبهار الحقيقي بالفريم سيكون في 2018 و ما بعده و لكن تظل قدراتها في ادارة المعرك و anti-sup و inelegance عموما intact
و نظرا للسعر المجمل للصفقة مع الرافال و سرعة تسليمها و بقروض منهم بنسبة كبيرة تظل صفقة رابحة ، النظر للفريم و مليارها فقط خطئ ، الفرنسيون اكرمونا و هذا ليس من عادتهم ابدا المفاوض المصري تمكن من مكاسب بنسبة 70 -80 %
الاهم الآن بحريا نحن نقوم بعملية تجديد شاملة و توسيع للقدرات زيادة اعداد الفرقاطات و الصواريخ البحرية و الساحلية بحاجة الى edge نوعي و متنوع و الطائرات الدورية المتخصصة و نقل التكنولوجيا و الدفاع الجوي البحري و التفكير في انشاء قوات جوية خاصة بالحرية
و الهيل البحري كذلك حيث لم يتم تعاقد حتى الآن للخمس قطع الجديده و التفكير في NH-90 جميل و ان كانت تعاني من بعض المشاكل
- إنضم
- 7 ديسمبر 2010
- المشاركات
- 2,440
- التفاعل
الحلم
- إنضم
- 7 ديسمبر 2010
- المشاركات
- 2,440
- التفاعل
- إنضم
- 14 ديسمبر 2011
- المشاركات
- 2,676
- التفاعل
- الدولة
لا تنسي عدم وجود CWIS
ايضا سواء جول كيبر او فالانكستقريبا احنا هنحتفل بيها ونرجعها تاني
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل
اما نشوف السى فاير هيسمحوا بتصديره اصلا ولا ايه
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل
والنعمه جبت الصوره اتريقوا عليا وقالوا ان نظرى راح خلاص
- إنضم
- 7 ديسمبر 2010
- المشاركات
- 2,440
- التفاعل
- إنضم
- 14 أبريل 2013
- المشاركات
- 2,680
- التفاعل
يا سلام لو يتم دمج الاس 400 علي الفريم بدل الاستر 30
تفتكروا الموضوع صعب
تفتكروا الموضوع صعب
- إنضم
- 7 ديسمبر 2010
- المشاركات
- 2,440
- التفاعل
فى طريقها للمحروسه
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل

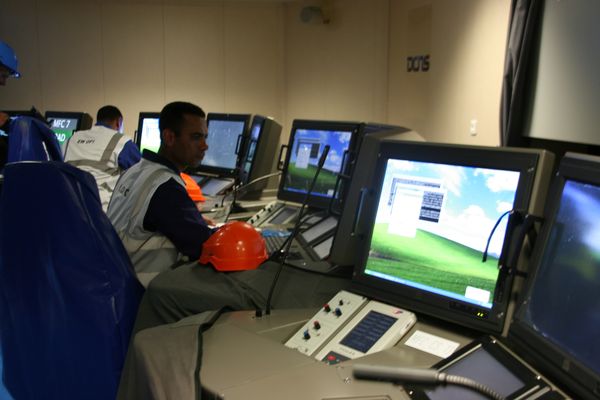

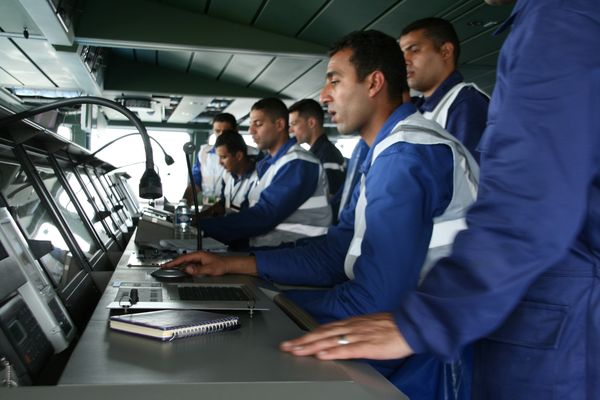

اول فيديو لتدريب الطاقم المصرى على الفرقاطه تحيا مصر
https://ar-ar.facebook.com/EGY.ARMY.TV/videos/1672540489644997/?fref=nf
https://ar-ar.facebook.com/EGY.ARMY.TV/videos/1672540489644997/?fref=nf
- إنضم
- 6 ديسمبر 2014
- المشاركات
- 10,262
- التفاعل
- الدولة
ازاي الطاقم في الفيديو بيدرب على الفرقاطه و هي عليها ال netuno 4100 و خلايا السلفير 70 اذا كانو غير قابلين للتصدير !!
انا تعبت من تسليح مصر و ربنا ايه ال mind games دي ..............
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل
يمكن دى لقطات قديمه لابحار الفرقاطه NORMANDIE من DCNS
مش شرط نفس اللقطه من فوق ساعه تدريب الطاقم عليها
- إنضم
- 6 ديسمبر 2014
- المشاركات
- 10,262
- التفاعل
- الدولة
- إنضم
- 1 يوليو 2012
- المشاركات
- 836
- التفاعل
الفيديو البحارة بي كلهم مصريين والفيديون اصلا منdcns
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل
مش وصلت شكلها يفدائى
بتكلم عن تصوير النورماندى من فوق
يمكن dcns جايبه فيديو قديم بتصوير علوى لابحار الفرقاطه
بدليل ان ال nettuno 4100 مش موجود وال16 vls مش موجودين برضه
- إنضم
- 15 فبراير 2008
- المشاركات
- 13,443
- التفاعل
بالظبط هذة لاحظتها لانه لكن كان تم الغائها بشكل كامل
لكنا وجدناها بشكل برشام
لكن زى ما بنقول هو تم سد الفتحات فقط لاغير بعد ازالة الخلايا
ده يخلينا نتوقع ان هناك امر ما فى الافق
ويقال ان السفينة ستعودمره اخرى لفرنسا بعد الافتتاح لاستكمال بعد التطويرات عليها
ممكن نرى بعد رجوعها مره اخرى وجود السكوربيون 2
او نرى خلايا اخرى موجودة للاستر 15 او حتى الميكا بشكل مؤقت لجعلها منصفة دفاع جوى بامتياز حتى دخول السي فاير
وامر انتاج سكالب بنسخة مخفضة المدى لا يحتاج وقت اطلاقا
- إنضم
- 15 سبتمبر 2014
- المشاركات
- 4,262
- التفاعل
موضوع شامل عن الفريم للمتميز thunderbolt
الفرقاطة الفرنسية متعددة المهام " فريم FREMM Class Frigate
ترمز " FREMM " الى عبارة " الفرقاطة الاوروبية متعددة المهام Frégate Européenne Multi-Mission باللغة الفرنسية و Fregata Europea Multi-Missione باللغة الايطالية "
الفريم فرقاطة متعددة مهام شبحية التصميم من انتاج مجموعة DCNS Direction des Constructions Navales الفرنسية للصناعات البحرية والمصنعة للكورفيت جاويند Gowind الذي تعاقدت عليه البحرية المصرية بعدد 4 + خيار شراء 2 اضافيين مستقبلا مع نقل تكنولوجيا البناء الى ترسانة الاسكندرية البحرية بخلاف فرقاطة فريم أيضا . كما تشارك مجموعة Fincantieri الايطالية لبناء السفن في تصنيع هذه الفرقاطة لصالح البحرية الايطالية .
ظهرت الفرقاطة لأول مرة عام 2007 ودخلت الخدمة الرسمية لدى البحرية الفرنسية عام 2012 ولدى البحرية الايطالية عام 2013 .
الفرقاطة توجد منها 3 فئات منها نسخة مكافحة الغواصات ASW Anti-Submarine Warfare و نسخة الدفاع الجوي AAW Anti-Air Warfare و نسخة الاغراض العامة GP General Purpose ( خاصة بالبحرية الايطالية ) .
نسخة الدفاع الجوي تحمل اسم " فريم فريدا FREMM FREDA " حيث تشير " FREDA " الى العبارة " فرقاطة الدفاع الجوي Fregates de Défense Aériennes " وتعرف ايضا باسم " المدى الموسَع ER Extended Range " حيث تمتلك صواريخ دفاع جوي طويلة المدى وستدخل الخدمة بدءا من عام 2018 .
* سنتحدث عن النسحة الفرنسية التي حصلت عليها البحرية المصرية والمعروفة بإسم " فريم أكيتين FREMM Aquitaine " :
- البحرية الفرنسية طلبت 8 فرقاطات لأغراض مكافحة الغواصات ( 6 فرقاطات ) والدفاع الجوي ( فرقاطتين ) وقد استلمت 3 قطع حتى الان اولها الفرقاطة " أكيتين Aquitaine " ودخلت الخدمة الرسمية في 23 نوفمبر 2012 والثانية الفرقاطة " نورماندي Normandie " وكانت قيد التجارب البحرية استعدادا لدخولها الخدمة الرسمية في القريب العاجل ولكن تعاقدت عليها البحرية المصرية وتم تعديلها طبقا للمواصفات المصرية ( تظهر صورتها أمامكم ) وتسلمتها رسميا اليوم ، وأما الثالثة الفرقاطة " بروفونس Provence " وهي قيد التجارب البحرية وستدخل الخدمة الرسمية هذا العام والرابعة والخامسة قيد البناء الان .
- البحرية الفرنسية كانت طموحاتها تصل الى 17 فرقاطة ثم مالبث ان انخفض العدد الى 11 فرقاطة ولكن انخفض العدد مرة اخرى الى 8 فرقاطات بسبب الازمة الاقتصادية والتكاليف المتزايدة على الميزانية الدفاعية .
- البحرية المغربية تعاقدت على 1 فقط من نسخة مكافحة الغواصات في أكتوبر 2007 ودخلت الخدمة الرسمية لديها في 30 يناير 2014 وتحمل اسم " محمد السادس Mohammed VI " .
- صور اخرى للنسخة الفرنسية :
تبلغ ازاحتها ( وزنها ) 6000 طن و يصل طولها الى 142 متر و سرعتها 50 كم / ساعة و مداها 11 الف كم و عدد افراد الطاقم 145 فرد .
* سنتحدث عن مواصفات النسخة الخاصة بالبحرية المصرية وهي نفس المواصفات الخاصة بالنسخة المغربية ايضا :
* التجهيز الإلكتروني ( قيادة - رصد - حرب إلكترونية ) :
# انظمة القيادة والسيطرة :
نظامة SENIT لإدارة المعارك Combat Management System المسؤول عن ادارة كافة انظمة الرصد والقتال في السفينة للتعامل مع كافة الاهداف والتهديدات والرد عليها في وقت قياسي .
- نظام المعلومات SIC 21 للقيادة والتحكم Command & Control Information System
* تم تغيير واجهات الاستخدام وتعديل اللغة من الفرنسية الى الانجليزية والعربية .
# انظمة الرصد والملاحة :
ـــــــــــــــــــــــــــــــــــــ
- الرادار الفرنسي " Héraklès " البالغ مداه 250 كم ، ولكن بحلول عام 2018 سيدخل الرادار " Thales Sea Fire 500 " الخدمة الرسمية ويبلغ مداه 400 كم ( شبيه للرادار الامريكي AN/SPY-1 العامل لدى البحرية الامريكية ) ذات نطاق الكشف الدائري البالغ 360 درجة وتقنية مصفوفة المسح الالكتروني الإيجابي النشط AESA Active Electronically Scanned Array والذي يتيح قدرة اطلاق صواريخ استر-30 بكامل مداها الفعّال البالغ 120 كم حيث ان الرادار الحالي لا يمكنه اطلاقها بكامل مداها بخلاف أنه يُطلق صواريخ استر-15 البالغ مداها 30 كم ، وهذه صور للرادار الجديد وكيف سيكون شكله بعد تنصيبه على الفرقاطة :
* نفس الحال مع الرافال المصرية التي ستحصل على كامل تطويرات النسخة F3R سيحدث المثل مع الفريم المصرية وستحصل على نفس التطوير المنتظر عام 2018 .
- رادارين TERMA SCANTER 2001 للملاحة البحرية .
- منظومة SAGEM -VIGY للمراقبة والتهديف والتحكم في الاسلحة كهروبصريا Electro-Optical Fire Control System في مختلف الظروف .
- منظومة ARTEMIS للرصد والتتبع الحراري بالاشعة تحت الحمراء IRST Infrared Search & Track .
- سونار Thales UMS 4110 CL مثبّت في هيكل السفينة يعمل بنمط سلبي وايجابي للكشف بعيد المدى في مختلف الظروف حتى السيئة .
- سونار CAPTAS 4 / UMS 4249 مقطور يعمل بنمط سلبي وايجابي يتم انزاله لكشف الغواصات حتى الاعماق الكبيرة وذات السرعات البطيئة والبصمة الشبحية ، وستحصل كورفيتات جاويند المصرية على نسخته الخفيفة CAPTAS 2 حيث انها مخصصة للسفن ذات الازاحة الاقل من الفريم .
# انظمة الحرب الإلكترونية :
نظام NETTUNO 4100 للتشويش الالكتروني النشط ضد مختلف الرادارات ووسائل التوجيه للصواريخ من انتاج شركة إلترونيكا الايطالية ، وتم إزالته حيث يخص النسخة الفرنسية والإيطالية فقط وغير قابل للتصدير ، وبالتالي الخيار سيكون لنظام Scorpion 2 الذي تنتجه شركة طاليس الفرنسية ويقوم بنفس المهام من حيث التشويش الالكتروني على الرادارات والبواحث الرادارية في رؤوس الصواريخ ، ويعمل هذا النظام على فرقاطات ميكو 200 التركية ألمانية الصنع من الفئة " برباروس " وكورفيتات سيجما المغربية هولندية الصنع وكذلك مخصص لكورفيتات جاويند فرنسية الصنع والتي ستحصل عليها مصر ويمكنه العمل ايضا على فرقاطات فريم ومدمرات هورايزون واية منصات بحرية حديثة وبتكاملية تامة مع باقي مكونات الحرب الالكترونية .
* هناك البعض للأسف ممن يهوون التشكيك والانتقاص يدّعون انه تم ازالة منظومة الحرب الإلكترونية بالكامل ولكن هذا غير صحيح نهائيا فهي منظومة متكاملة وسنذكر بقيتها ولكن وجب التوضيح والشرح للفهم ، وبكل تأكيد البحرية المصرية ليست بالغباء لتحصل على قطعة رئيسية وهامة كالفريم بدون منظومة تشويش محترمة في حين ان كورفيتات الجاويند الاقل منها حجما وتسليحا وحتى لنشات صواريخ الامباسدور الشبحية تمتلك منظومات مشابهة ، فكيف الحال اذا مع فرقاطة هامة وحيوية وستمثل رأس الحربة للبحرية المصرية كالفريم ؟ ولنا في تجهيزات الرافال المصرية وتسليحها المتكامل عبرة .
- نظام الانذار المبكر VIGILE 400 المسؤول عن الاستخبار الالكتروني واعتراض اشارات الرادار ELINT Electronic Intelligence / SIGINT Signal Intelligence وتحديد موقعها واتجاهها وخطورتها بل ويقوم بالتهديف السلبي ضد الاهداف البحرية المعادية اعتمادا على انبعاثاتها الرادارية ، وموجود ولم تتم ازالته .
- نظام الانذار المبكر ALTESSE -C المسؤول عن اعتراض الاتصالات COMINT Communication Intelligence وتحديد موقعها واتجاهها وخطورتها ، وموجود ولم تتم ازالته .
- نظام Sagem NGDS شديد التطور للدفاع الذاتي ضد مختلف التهديدات سواء الطوربيدات أو الصواريخ المضادة للسفن حيث يُطلق التدابير الوقائية والوسائل الخداعية المضللة للصواريخ والطوربيدات ياستخدام الشراك الخداعية المُضللة للرادار RF Decoy والأشعة تحت الحمراء IR Decoy والليزر Laser Decoy بخلاف الشراك الصوتية النشطة المُضللة والمُغرية للطوربيدات Active Seduction, Confusion, Delusion or Distraction ، وطبعا موجود ولم تتم إزالته .
* التجهيز القتالي :
مدفع OTO Melara 76 Rapid Fire إيطالي عيار 76 مم يبلغ مداه 20 كم وتبلغ كثافته النيرانية 120 طلقة / دقيقة ويطلق قذائف DART الذكية الموجهة فائقة السرعة المضادة للاهداف الجوية حيث تبلغ سرعة اطلاقها 1200 متر / ثانية ويمكنها الوصول الى مسافة 5 كم في خلال 5 ثواني فقط ويمكنها التصدي لأهداف جوية شديدة الانخفاض يصل ارتفاعها الى 2 متر فقط فوق سطح البحر بخلاف قذائف Vulcano الذكية الموجهة بمنظومة GPS مع منظومة توجيه بالاشعة تحت الحمراء او الليزر للمرحلة النهائية قبل اصابة الهدف وبلغ مداها 40 كم ( القذيفة قيد التطوير للعمل على المدفع ) .
- منظومة الإطلاق الرأسي VLS Vertical Launching System من النوع A43 تمتلك 16 خلية لاطلاق صواريخ طراز Aster-15 للدفاع الجوي ، ويبلغ مداه 30 كم ويصل الى ارتفاع 13 كم ويحتوي على باحث راداري نشط مع رأس حربي ذات نمط قتل الهدف بالتصادم المباشر Hit-to-Kill ويمتلك فوهات الدفع الموجه TVC Thrust Vectoring Control لزيادة القدرة على المناورة والتعامل مع كافة الاهداف في نطاق 360 درجة حول السفينة ويمنكه اسقاط كافة الاهداف الجوية شاملة المقاتلات والطائرات بدون طيار والصواريخ الجوالة والذخائر الذكية والصواريخ المضادة للرادار حتى الاهداف الشبحية .
* البعض قاموا بالتشكيك في قوة وقدرة هذا الصاروخ ولكنه كما ذكرت يمكنه التعامل مع كل ماهو طائر في الجو من مختلف الاهداف سواء طائرات او صواريخ مهما كانت قوتها او سرعتها .
* البعض ايضا يتساءل بخصوص Aster-30 ذات المدى البالغ 120 كم ، ولكن لن يكون متاح الا في عام 2018 مع دخول الرادار الجديد المذكور اعلاه وبالتالي هو غير متاح الان ، تماما كما هو الحال مع الميتيور على الرافال الذي لن يكون متاحا قبل 2018 .
* منظومة الاطلاق الرأسي من النوع A70 المخصصة لاطلاق صواريخ Naval SCALP النسخة البحرية من الصاروخ الجوال المُطلق جوا SCALP EG والبالغ مداه 1000 كم تم ازالتها لأن الصاروخ غير قابل للتصدير بسبب مداه الاكبر من 300 كم ، وبالتالي ستتضح خيارات البحرية المصرية لاحقا سواء كانت ستتجه للاستر 30 لزيادة مدى الدفاع الجوي او نسخة مستقبلية مخفضة المدى من السكالب البحري يكون مداها 300 كم او ربما التعاون مع اليونان فيما يخص الصاروخ ماكيدون الجوال المطلق من الطائرات والسفن وربما خيارات اخرى ولكن المؤكد انه لن تُترك الفريم بـ16 خلية اطلاق فقط وسيتم اضافة 16 خلية اخرى ايا كان مالذي ستحمله .
- 8 صواريخ طراز اكسوسيت الفرنسي الجوال المضاد للسفن من الجيل الثالث MM-40 Exocet Block III مع قدرة ضرب الاهداف البرية الساحلية ويبلغ مداه 180 - 200 كلم ويمتلك قدرة هائلة على مقاومة التشويش الالكتروني ومنظومة ملاحة بالقمر الصناعي GPS وقدرة على القيام بالمناورات واتخاذ المسارات المغايرة المتعددة لتفادي وسائل الحماية الذاتية على السفن ويتميز بالطيران شديد الانخفاض اللصيق بالبحر حيث يطير على ارتفاع لا يتجاوز 1 - 2 متر فوق سطح البحر مما يجعل انظمة الرصد تقرأه احيانا كطوربيد وليس كصاروخ .
- مدفعان طراز Nexter Narwhal عيار 20 ملم يعمل بالتحكم عن بعد للقتال ضد الاهداف الجوية والبحرية المقتربة .
* البعض قام بالتشكيك والهجوم أن السفينة لا تملك منظومة كالفالانكس سداسي السبطانات على السفن الامريكية او الكاشتان على السفن الروسية ولكن للأسف لم يلتفت لأن المدفعين عيار 20 مم على الفريم ليسا هما المسؤولان وحدهما عن الحماية ، فهناك صواريخ الاستر نفسها التي كما ذكرنا تقوم بضرب كل ماهو طائر في الجو وكذلك منظومة Sagem NGDS شديدة التطور المتخصصة في تضليل الصواريخ والطوربيدات والتي تعتبر الاحدث من نوعها على الاطلاق .
- قاذفين للطوربيدات مزودين بعدد 19 طوربيد مضاد للغواصات من النسخة MU-90 يبلغ مداه 23 كم ويصل الى عمق 1000 متر وتصل سرعته القصوى الى 93 كم / ساعة ويمكن لباحثه الصوتي Acoustic Homing ان يعالج 10 انبعاثات ضوضائية للأهداف في وقت واحد .
- رشاشين ثقيلين عيار 12.7 مم .
- مروحية NH-90 فرنسية مضادة للغواصات او ايا كان الخيار المستقبلي للبحرية المصرية .
- قدرة حمل مروحية بدون طيار وكذلك الزوارق السريعة للضفادع البشرية .
https://ar-ar.facebook.com/EgyptMilitary/posts/718178708294601:0
الفرقاطة الفرنسية متعددة المهام " فريم FREMM Class Frigate
ترمز " FREMM " الى عبارة " الفرقاطة الاوروبية متعددة المهام Frégate Européenne Multi-Mission باللغة الفرنسية و Fregata Europea Multi-Missione باللغة الايطالية "
الفريم فرقاطة متعددة مهام شبحية التصميم من انتاج مجموعة DCNS Direction des Constructions Navales الفرنسية للصناعات البحرية والمصنعة للكورفيت جاويند Gowind الذي تعاقدت عليه البحرية المصرية بعدد 4 + خيار شراء 2 اضافيين مستقبلا مع نقل تكنولوجيا البناء الى ترسانة الاسكندرية البحرية بخلاف فرقاطة فريم أيضا . كما تشارك مجموعة Fincantieri الايطالية لبناء السفن في تصنيع هذه الفرقاطة لصالح البحرية الايطالية .
ظهرت الفرقاطة لأول مرة عام 2007 ودخلت الخدمة الرسمية لدى البحرية الفرنسية عام 2012 ولدى البحرية الايطالية عام 2013 .
الفرقاطة توجد منها 3 فئات منها نسخة مكافحة الغواصات ASW Anti-Submarine Warfare و نسخة الدفاع الجوي AAW Anti-Air Warfare و نسخة الاغراض العامة GP General Purpose ( خاصة بالبحرية الايطالية ) .
نسخة الدفاع الجوي تحمل اسم " فريم فريدا FREMM FREDA " حيث تشير " FREDA " الى العبارة " فرقاطة الدفاع الجوي Fregates de Défense Aériennes " وتعرف ايضا باسم " المدى الموسَع ER Extended Range " حيث تمتلك صواريخ دفاع جوي طويلة المدى وستدخل الخدمة بدءا من عام 2018 .
* سنتحدث عن النسحة الفرنسية التي حصلت عليها البحرية المصرية والمعروفة بإسم " فريم أكيتين FREMM Aquitaine " :
- البحرية الفرنسية طلبت 8 فرقاطات لأغراض مكافحة الغواصات ( 6 فرقاطات ) والدفاع الجوي ( فرقاطتين ) وقد استلمت 3 قطع حتى الان اولها الفرقاطة " أكيتين Aquitaine " ودخلت الخدمة الرسمية في 23 نوفمبر 2012 والثانية الفرقاطة " نورماندي Normandie " وكانت قيد التجارب البحرية استعدادا لدخولها الخدمة الرسمية في القريب العاجل ولكن تعاقدت عليها البحرية المصرية وتم تعديلها طبقا للمواصفات المصرية ( تظهر صورتها أمامكم ) وتسلمتها رسميا اليوم ، وأما الثالثة الفرقاطة " بروفونس Provence " وهي قيد التجارب البحرية وستدخل الخدمة الرسمية هذا العام والرابعة والخامسة قيد البناء الان .
- البحرية الفرنسية كانت طموحاتها تصل الى 17 فرقاطة ثم مالبث ان انخفض العدد الى 11 فرقاطة ولكن انخفض العدد مرة اخرى الى 8 فرقاطات بسبب الازمة الاقتصادية والتكاليف المتزايدة على الميزانية الدفاعية .
- البحرية المغربية تعاقدت على 1 فقط من نسخة مكافحة الغواصات في أكتوبر 2007 ودخلت الخدمة الرسمية لديها في 30 يناير 2014 وتحمل اسم " محمد السادس Mohammed VI " .
- صور اخرى للنسخة الفرنسية :
تبلغ ازاحتها ( وزنها ) 6000 طن و يصل طولها الى 142 متر و سرعتها 50 كم / ساعة و مداها 11 الف كم و عدد افراد الطاقم 145 فرد .
* سنتحدث عن مواصفات النسخة الخاصة بالبحرية المصرية وهي نفس المواصفات الخاصة بالنسخة المغربية ايضا :
* التجهيز الإلكتروني ( قيادة - رصد - حرب إلكترونية ) :
# انظمة القيادة والسيطرة :
نظامة SENIT لإدارة المعارك Combat Management System المسؤول عن ادارة كافة انظمة الرصد والقتال في السفينة للتعامل مع كافة الاهداف والتهديدات والرد عليها في وقت قياسي .
- نظام المعلومات SIC 21 للقيادة والتحكم Command & Control Information System
* تم تغيير واجهات الاستخدام وتعديل اللغة من الفرنسية الى الانجليزية والعربية .
# انظمة الرصد والملاحة :
ـــــــــــــــــــــــــــــــــــــ
- الرادار الفرنسي " Héraklès " البالغ مداه 250 كم ، ولكن بحلول عام 2018 سيدخل الرادار " Thales Sea Fire 500 " الخدمة الرسمية ويبلغ مداه 400 كم ( شبيه للرادار الامريكي AN/SPY-1 العامل لدى البحرية الامريكية ) ذات نطاق الكشف الدائري البالغ 360 درجة وتقنية مصفوفة المسح الالكتروني الإيجابي النشط AESA Active Electronically Scanned Array والذي يتيح قدرة اطلاق صواريخ استر-30 بكامل مداها الفعّال البالغ 120 كم حيث ان الرادار الحالي لا يمكنه اطلاقها بكامل مداها بخلاف أنه يُطلق صواريخ استر-15 البالغ مداها 30 كم ، وهذه صور للرادار الجديد وكيف سيكون شكله بعد تنصيبه على الفرقاطة :
* نفس الحال مع الرافال المصرية التي ستحصل على كامل تطويرات النسخة F3R سيحدث المثل مع الفريم المصرية وستحصل على نفس التطوير المنتظر عام 2018 .
- رادارين TERMA SCANTER 2001 للملاحة البحرية .
- منظومة SAGEM -VIGY للمراقبة والتهديف والتحكم في الاسلحة كهروبصريا Electro-Optical Fire Control System في مختلف الظروف .
- منظومة ARTEMIS للرصد والتتبع الحراري بالاشعة تحت الحمراء IRST Infrared Search & Track .
- سونار Thales UMS 4110 CL مثبّت في هيكل السفينة يعمل بنمط سلبي وايجابي للكشف بعيد المدى في مختلف الظروف حتى السيئة .
- سونار CAPTAS 4 / UMS 4249 مقطور يعمل بنمط سلبي وايجابي يتم انزاله لكشف الغواصات حتى الاعماق الكبيرة وذات السرعات البطيئة والبصمة الشبحية ، وستحصل كورفيتات جاويند المصرية على نسخته الخفيفة CAPTAS 2 حيث انها مخصصة للسفن ذات الازاحة الاقل من الفريم .
# انظمة الحرب الإلكترونية :
نظام NETTUNO 4100 للتشويش الالكتروني النشط ضد مختلف الرادارات ووسائل التوجيه للصواريخ من انتاج شركة إلترونيكا الايطالية ، وتم إزالته حيث يخص النسخة الفرنسية والإيطالية فقط وغير قابل للتصدير ، وبالتالي الخيار سيكون لنظام Scorpion 2 الذي تنتجه شركة طاليس الفرنسية ويقوم بنفس المهام من حيث التشويش الالكتروني على الرادارات والبواحث الرادارية في رؤوس الصواريخ ، ويعمل هذا النظام على فرقاطات ميكو 200 التركية ألمانية الصنع من الفئة " برباروس " وكورفيتات سيجما المغربية هولندية الصنع وكذلك مخصص لكورفيتات جاويند فرنسية الصنع والتي ستحصل عليها مصر ويمكنه العمل ايضا على فرقاطات فريم ومدمرات هورايزون واية منصات بحرية حديثة وبتكاملية تامة مع باقي مكونات الحرب الالكترونية .
* هناك البعض للأسف ممن يهوون التشكيك والانتقاص يدّعون انه تم ازالة منظومة الحرب الإلكترونية بالكامل ولكن هذا غير صحيح نهائيا فهي منظومة متكاملة وسنذكر بقيتها ولكن وجب التوضيح والشرح للفهم ، وبكل تأكيد البحرية المصرية ليست بالغباء لتحصل على قطعة رئيسية وهامة كالفريم بدون منظومة تشويش محترمة في حين ان كورفيتات الجاويند الاقل منها حجما وتسليحا وحتى لنشات صواريخ الامباسدور الشبحية تمتلك منظومات مشابهة ، فكيف الحال اذا مع فرقاطة هامة وحيوية وستمثل رأس الحربة للبحرية المصرية كالفريم ؟ ولنا في تجهيزات الرافال المصرية وتسليحها المتكامل عبرة .
- نظام الانذار المبكر VIGILE 400 المسؤول عن الاستخبار الالكتروني واعتراض اشارات الرادار ELINT Electronic Intelligence / SIGINT Signal Intelligence وتحديد موقعها واتجاهها وخطورتها بل ويقوم بالتهديف السلبي ضد الاهداف البحرية المعادية اعتمادا على انبعاثاتها الرادارية ، وموجود ولم تتم ازالته .
- نظام الانذار المبكر ALTESSE -C المسؤول عن اعتراض الاتصالات COMINT Communication Intelligence وتحديد موقعها واتجاهها وخطورتها ، وموجود ولم تتم ازالته .
- نظام Sagem NGDS شديد التطور للدفاع الذاتي ضد مختلف التهديدات سواء الطوربيدات أو الصواريخ المضادة للسفن حيث يُطلق التدابير الوقائية والوسائل الخداعية المضللة للصواريخ والطوربيدات ياستخدام الشراك الخداعية المُضللة للرادار RF Decoy والأشعة تحت الحمراء IR Decoy والليزر Laser Decoy بخلاف الشراك الصوتية النشطة المُضللة والمُغرية للطوربيدات Active Seduction, Confusion, Delusion or Distraction ، وطبعا موجود ولم تتم إزالته .
* التجهيز القتالي :
مدفع OTO Melara 76 Rapid Fire إيطالي عيار 76 مم يبلغ مداه 20 كم وتبلغ كثافته النيرانية 120 طلقة / دقيقة ويطلق قذائف DART الذكية الموجهة فائقة السرعة المضادة للاهداف الجوية حيث تبلغ سرعة اطلاقها 1200 متر / ثانية ويمكنها الوصول الى مسافة 5 كم في خلال 5 ثواني فقط ويمكنها التصدي لأهداف جوية شديدة الانخفاض يصل ارتفاعها الى 2 متر فقط فوق سطح البحر بخلاف قذائف Vulcano الذكية الموجهة بمنظومة GPS مع منظومة توجيه بالاشعة تحت الحمراء او الليزر للمرحلة النهائية قبل اصابة الهدف وبلغ مداها 40 كم ( القذيفة قيد التطوير للعمل على المدفع ) .
- منظومة الإطلاق الرأسي VLS Vertical Launching System من النوع A43 تمتلك 16 خلية لاطلاق صواريخ طراز Aster-15 للدفاع الجوي ، ويبلغ مداه 30 كم ويصل الى ارتفاع 13 كم ويحتوي على باحث راداري نشط مع رأس حربي ذات نمط قتل الهدف بالتصادم المباشر Hit-to-Kill ويمتلك فوهات الدفع الموجه TVC Thrust Vectoring Control لزيادة القدرة على المناورة والتعامل مع كافة الاهداف في نطاق 360 درجة حول السفينة ويمنكه اسقاط كافة الاهداف الجوية شاملة المقاتلات والطائرات بدون طيار والصواريخ الجوالة والذخائر الذكية والصواريخ المضادة للرادار حتى الاهداف الشبحية .
* البعض قاموا بالتشكيك في قوة وقدرة هذا الصاروخ ولكنه كما ذكرت يمكنه التعامل مع كل ماهو طائر في الجو من مختلف الاهداف سواء طائرات او صواريخ مهما كانت قوتها او سرعتها .
* البعض ايضا يتساءل بخصوص Aster-30 ذات المدى البالغ 120 كم ، ولكن لن يكون متاح الا في عام 2018 مع دخول الرادار الجديد المذكور اعلاه وبالتالي هو غير متاح الان ، تماما كما هو الحال مع الميتيور على الرافال الذي لن يكون متاحا قبل 2018 .
* منظومة الاطلاق الرأسي من النوع A70 المخصصة لاطلاق صواريخ Naval SCALP النسخة البحرية من الصاروخ الجوال المُطلق جوا SCALP EG والبالغ مداه 1000 كم تم ازالتها لأن الصاروخ غير قابل للتصدير بسبب مداه الاكبر من 300 كم ، وبالتالي ستتضح خيارات البحرية المصرية لاحقا سواء كانت ستتجه للاستر 30 لزيادة مدى الدفاع الجوي او نسخة مستقبلية مخفضة المدى من السكالب البحري يكون مداها 300 كم او ربما التعاون مع اليونان فيما يخص الصاروخ ماكيدون الجوال المطلق من الطائرات والسفن وربما خيارات اخرى ولكن المؤكد انه لن تُترك الفريم بـ16 خلية اطلاق فقط وسيتم اضافة 16 خلية اخرى ايا كان مالذي ستحمله .
- 8 صواريخ طراز اكسوسيت الفرنسي الجوال المضاد للسفن من الجيل الثالث MM-40 Exocet Block III مع قدرة ضرب الاهداف البرية الساحلية ويبلغ مداه 180 - 200 كلم ويمتلك قدرة هائلة على مقاومة التشويش الالكتروني ومنظومة ملاحة بالقمر الصناعي GPS وقدرة على القيام بالمناورات واتخاذ المسارات المغايرة المتعددة لتفادي وسائل الحماية الذاتية على السفن ويتميز بالطيران شديد الانخفاض اللصيق بالبحر حيث يطير على ارتفاع لا يتجاوز 1 - 2 متر فوق سطح البحر مما يجعل انظمة الرصد تقرأه احيانا كطوربيد وليس كصاروخ .
- مدفعان طراز Nexter Narwhal عيار 20 ملم يعمل بالتحكم عن بعد للقتال ضد الاهداف الجوية والبحرية المقتربة .
* البعض قام بالتشكيك والهجوم أن السفينة لا تملك منظومة كالفالانكس سداسي السبطانات على السفن الامريكية او الكاشتان على السفن الروسية ولكن للأسف لم يلتفت لأن المدفعين عيار 20 مم على الفريم ليسا هما المسؤولان وحدهما عن الحماية ، فهناك صواريخ الاستر نفسها التي كما ذكرنا تقوم بضرب كل ماهو طائر في الجو وكذلك منظومة Sagem NGDS شديدة التطور المتخصصة في تضليل الصواريخ والطوربيدات والتي تعتبر الاحدث من نوعها على الاطلاق .
- قاذفين للطوربيدات مزودين بعدد 19 طوربيد مضاد للغواصات من النسخة MU-90 يبلغ مداه 23 كم ويصل الى عمق 1000 متر وتصل سرعته القصوى الى 93 كم / ساعة ويمكن لباحثه الصوتي Acoustic Homing ان يعالج 10 انبعاثات ضوضائية للأهداف في وقت واحد .
- رشاشين ثقيلين عيار 12.7 مم .
- مروحية NH-90 فرنسية مضادة للغواصات او ايا كان الخيار المستقبلي للبحرية المصرية .
- قدرة حمل مروحية بدون طيار وكذلك الزوارق السريعة للضفادع البشرية .
https://ar-ar.facebook.com/EgyptMilitary/posts/718178708294601:0
