التفوق الروسي القادم الكورفيت الشبحي строгий

حكم مصارعه

عضو مميز
إنضم
27 نوفمبر 2014
المشاركات
4,272
التفاعل
5,243 0 0

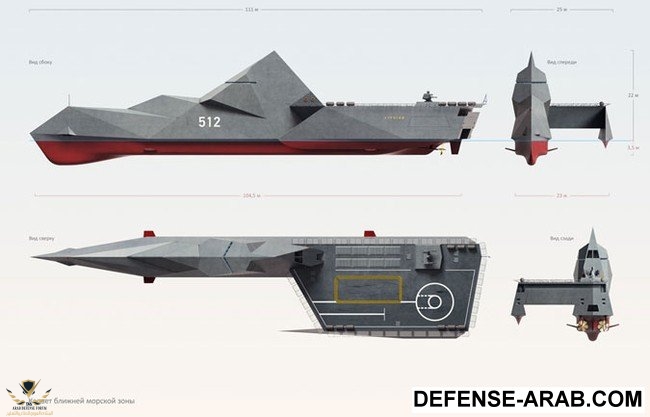

100311_Rigorous Corvette-680x510.jpg

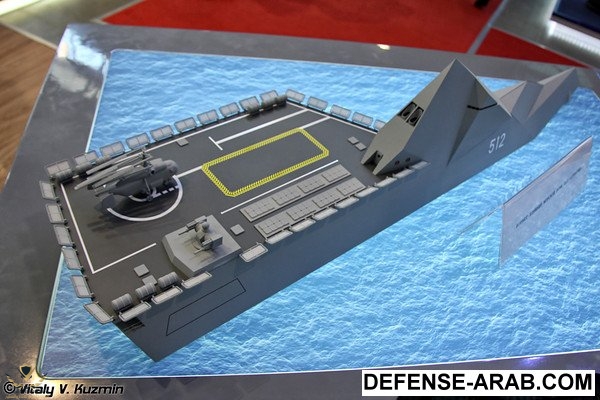

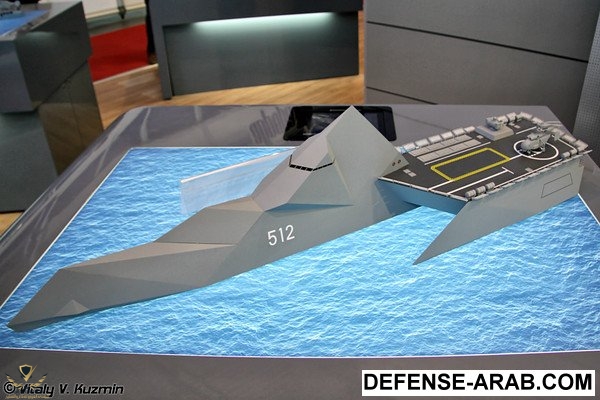

في عام 2011 قامت البحرية الروسية ببدا مشروع حديث و ثوري حول سفن بحرية لها بصمتها المميزة , و مختلفة عن كل السفن الحربية في العالم , و منافس حقيقيللسفن الغربية .

احد اهم اطراف هذا المشروع , كورفيت مستقبلي يحمل منصات قياسية مختلفة , قادر على ان يكون متعدد المهام على ان يكون من مهامه الاولى هي الحماية الساحلية , يعمل على مبدا تشتيت الموجات الصادرة منه , و تشتيتها , بمعنى انه يعمل على مبادئ الشبحية في التصميم , بالاضفة الى ان تكون المشاريع عاملة بمبادئ الابدان المزدوجة او الثلاثية .

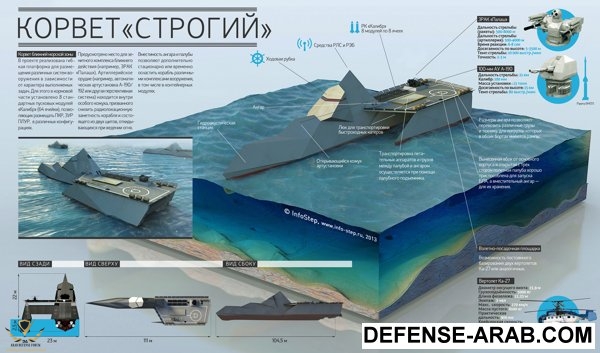

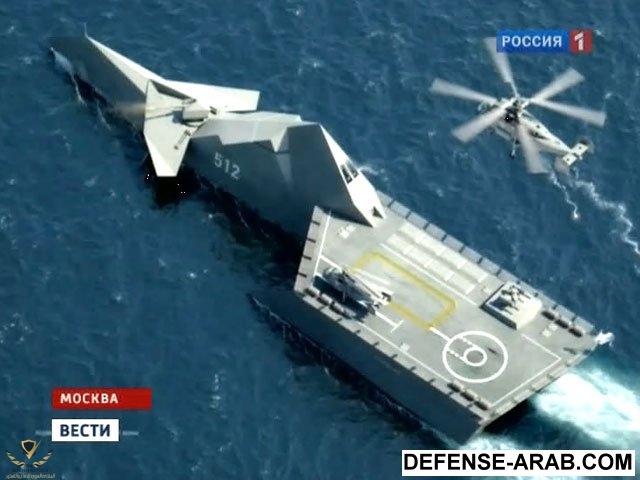

корвет строгий

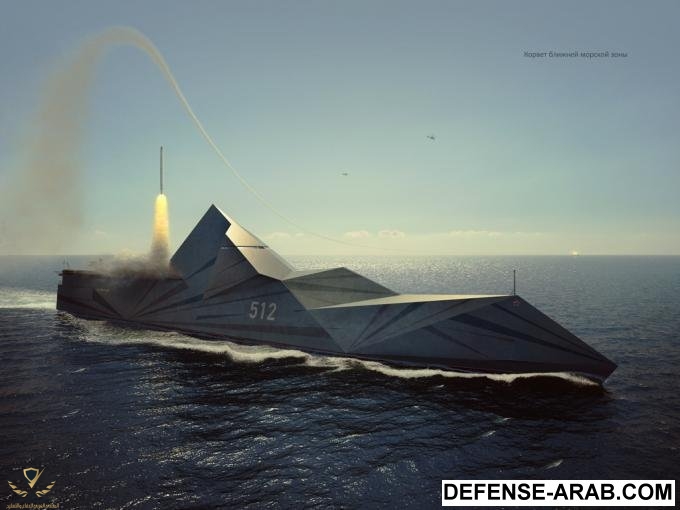

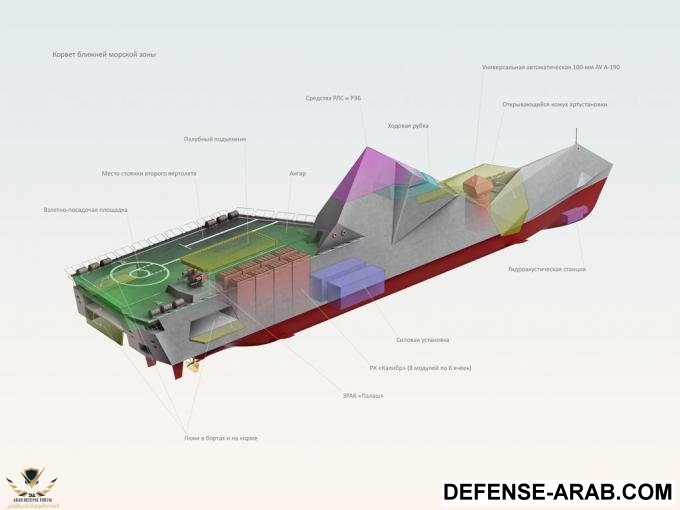

هي سفينة تلخص مستقبل البحرية الروسية , تمثل التكنولوجيا الشبحية بارفع طراز , مع امكانية حمل مروحيتين قتاليتين , و صواريخ كروز مجنحة و مدفعية , و تتوقع مصادر دخول هذا الكورفيت في عام 2015 لصفوف البحرية الروسية .

هي سفينة حربية متعددة المهام , تحمل مدفعية , و صواريخ مجنحة مختلفة , و لمهمات الدفاع الجوي , و مكافحة الغواصات و سفن السطح المختلفة .

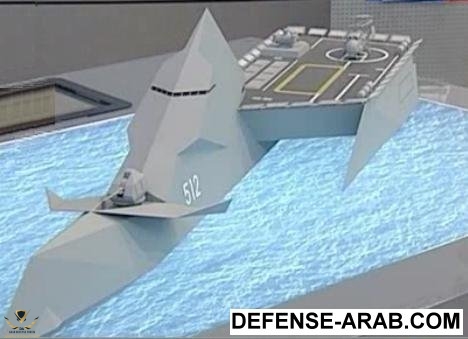

تم تصميم هذه البدعة الفنية , لتكون قطعة شبحية , باخفاء القطع و الاسلحة التي تزيد من قدرة العدو على اكتشافها , بالاضافة الى استخدام المواد المركبة في الصناعة , و طلاء خاص .

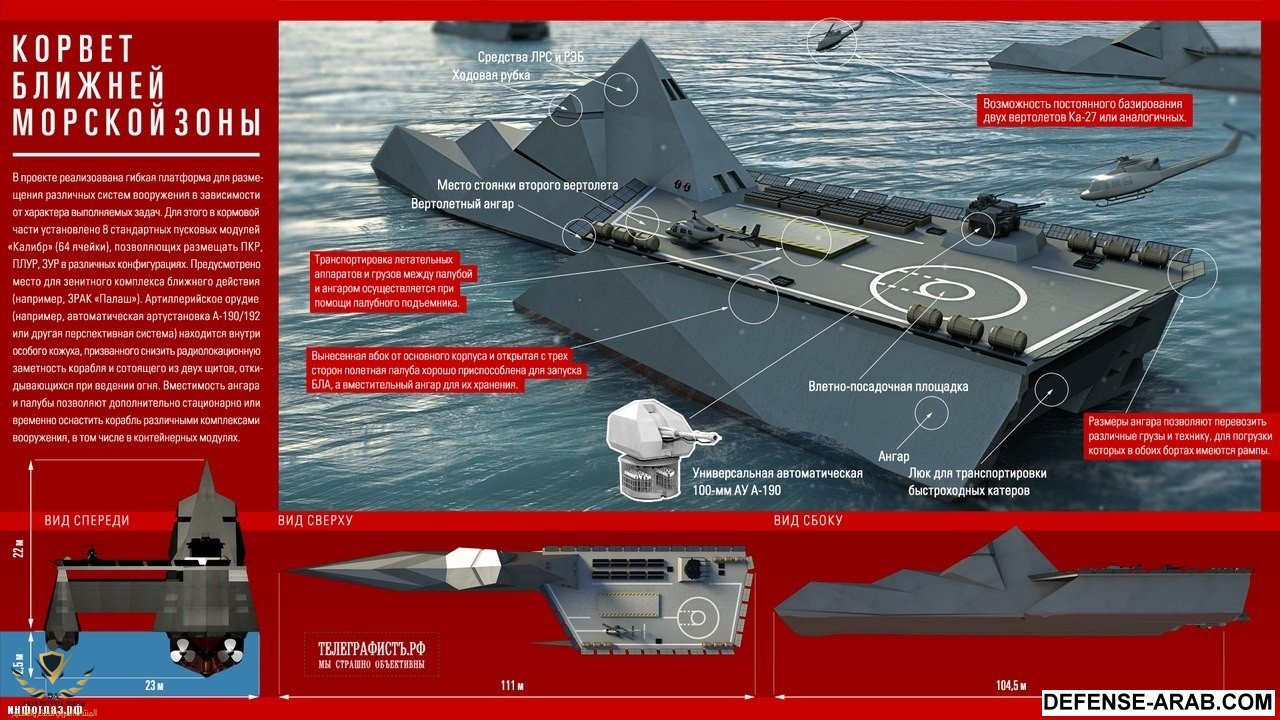

و يمكن لهذا الكورفيت ان يكون مخصص للدفاع الساحلي , او هجومي مضاد للغواصات و سفن السطح , و مهاجمة الاهداف الارضية , بالاضفة الى الدفاع الجوي ايضا

يتبع







التسليح​


المدفع
مدفع من طراز A-190 GUN ذو عيار يصل الى 100 ملم
وهو احد افضل المدافع البحرية في العالم , و مدى اطلاقه يصل الى 20 كلم , و يصل معدل اطلاقه في الدقيقة الى الى 80 قذيفة !


او المدفع الاحدث في روسيا على الاطلاق

A-192 GUN ذو عيار يصل الى 130 ملم

يمتاز هذا المدفع بجهاز تصويب و تحكم ناري روسي الصنع من طراز , 5P-10 Puma الذي سبق ان عمل على متن الكورفيت الشهير Admiral Gorshkov , و يصل مدى هذا المدفع الى 25 كلم , و معدل الاطلاق يصل الى 30 قذيفة في الدقيقة .

و يذكر ان المدفع الذي سوف يعمل على متن هذه التحفة الفنية سوف يكون مخفيا بتدريع مماثل للبدن , و هذا سوف يخفيه مع بقية تسليح هذا الكورفيت مما يقلص من فرصة اكتشاف هذا الكورفيت , و يفتح هذا التصفيح في الحالة التي فقط يراد اطلاق النار منه .


المنظومة الصاروخية المتعددة الاستخدامات Klub


و تعتبر هذه المنظومة الصاروخية الجوالة , احدث احدث و اعقد المنظومات الهجومية في العالم , فمنظومة واحد فقط , تستهدف سفن السطح و الغواصات و الاهداف الارضية باستخدام صواريخ جوالة مخصصة لهذه الاهداف , و هناك دائما و كما لاي سلاح روسي , نسخ معدة للتصدير , و نسخ مخصصة للبحرية الروسية , و بما ان هذا الكورفيت الثقيل مخصص للبحرية الروسية و لم يصدر اي تصريح الى هذه اللحظة عن عملية تصديره , فسوف نستعرض اهم الصواريخ المستخدمة لهذه المنظومة

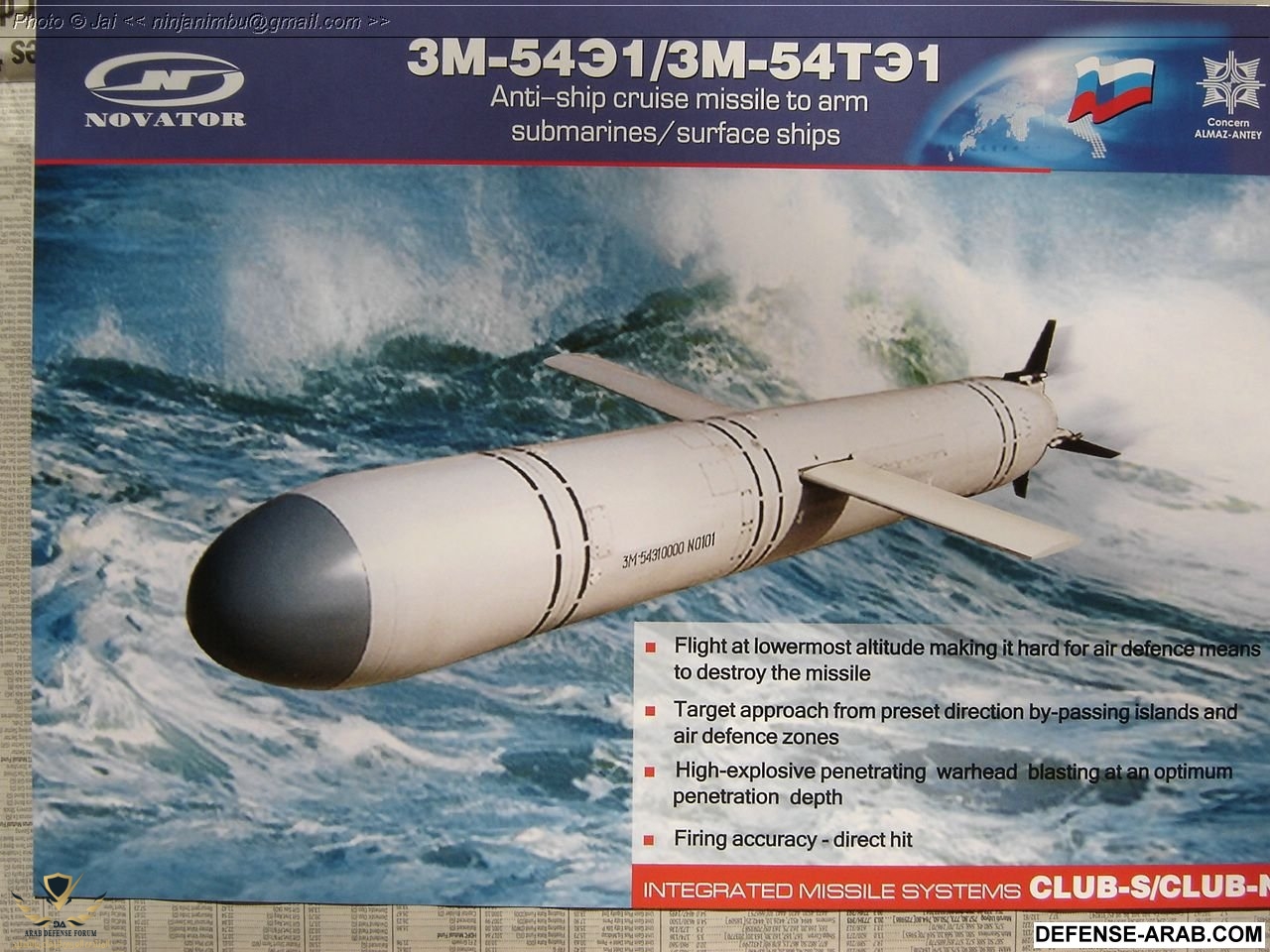

3M-54E1 المضاد للسفن الذي يطلق من على السفن , بشعاع عمل يصل الى 300 كم تقريبا وراس حربي 400 كغ .
3M-54T - DOD الصاروخ المضاد للسفن الذي يطلق من على سفن السطح ذو سرعة ما دون الصوتية يعمل على شعاع يبلغ 220 كلم .
91RTE2-NO DOD وهو نسخة مضادة للغواصات تطلق من على منصات سفن السطح وتبلغ سرعته 2 ماخ يعمل على شعاع قدره 40كلم .

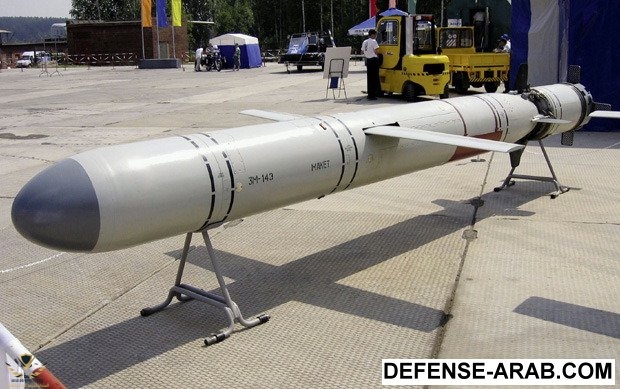

3M-14T - DOD وهو صاورخ جوال تم تصميمه ليطلق من على سفن السطح على الاهداف الارضية مثل اي صاروخ كروز عادي يعمل على شعاع و قدره 300 و يحمل راسا حربيا يزن 450 كلجم .

و يعمل على ظهر هذا الكورفيت ما يقدر بحوالي64 خلية اطلاق !!








نظام الدفاع الجوي القريب Kashtan

هو نظام دفاعي يؤمن الحماية ضد المقاتلات و المروحيات و الصواريخ الجوالة المضادة للسفن و الاسلحة الذكية اضافة الى الصواريخ المضادة للرادارات بالاضافة الى امكانية مكافحة الزوارق السريعةو القوارب المفخخة.
عيار هذا السلاح هو 30ملم وهو عبارة عن مدفعين دوارين من طراز Gryazev-Shipunov GSh-6-30 يستطيع المدفع الواحد اطلاق 4000-6000 طلقة في الدقيقة مما يؤمن غطاء ناري كبير جدا وهو يعمل على متن المقاتلات ايضا من طراز SU27 و SU25 و MIG27 .


اضافة الى ان هذا النظام يحوي على اربع صواريخ من نوع 9M311 العاملة على متن منظومة التونغوستا .


او المنظومة المحدثة Palma

و تعتبر احد افضل المنظومات المخصصة للدفاع القريب , وهي مخصصة لمكافحة القوارب السريعة , و الصواريخ الجوالة و المقاتلات على انواعها المختلفة , مزودة بمدفع من عيار 30 ملم .
يبلغ المدى الاقصى للتاثير حوالي 8000 متر , و تستطيع توفير ما يقدر بحوالي 10 الف طلقة في الدقيقة !!
و بامكانية التعامل مع 6 اهداف دفعة واحدة , مع امكانية استخدام 8 صواريخ من طراز 9M311-1 التي توفر تعامل مع الاهداف الجوية و المنخفضة الارتفاع الى مسافة تصل الى 10 كلم .

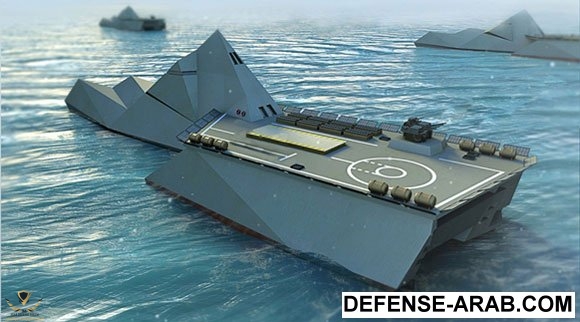

و يوفر هذا الكورفيت امكانية تشغيل زورق سريع واحد , يستطيع هذا الزورق الخروج و الولوج مرة اخرى عن طريق بوابات تمت عملية فتحها في نهاية الكورفيت .

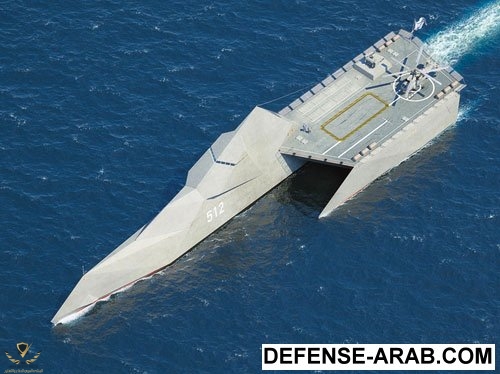

بالبطع يستطيع هذا الكورفيت استيعاب مروحيتنين دفعة واحد , يمكن ان تكون من انواع مثل KA-27





تحفه فنيه ايه حضرتك لسه الموضع لسه مخلصش ده لسه في كتير اما الموضوع يخلص هتقول عليه ايه بقي؟؟؟
بجد تحية كبيرة ليك واتمنى نستغل التقارب الحالى مع روسيا واقتناءه هيكون نقلة كبيرة وخصوصا لو فى حالة صدام فالمتوسط فهو خير مرافق للفريم والامبسادور والجاويند والتايب هيكون اسطول جبار حتى لو هنستلم 2017

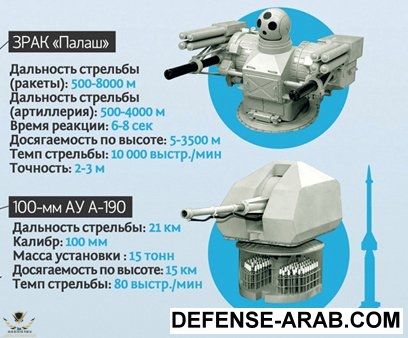

نظام الدفاع الجوي القريب Kashtan
مشاهدة المرفق 23081

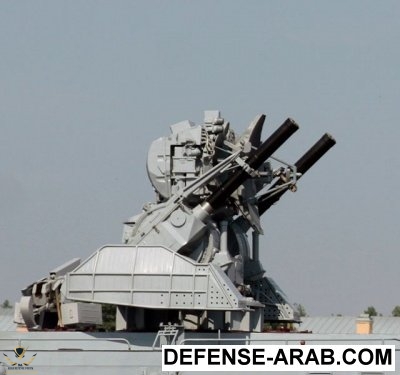

هو نظام دفاعي يؤمن الحماية ضد المقاتلات و المروحيات و الصواريخ الجوالة المضادة للسفن و الاسلحة الذكية اضافة الى الصواريخ المضادة للرادارات بالاضافة الى امكانية مكافحة الزوارق السريعةو القوارب المفخخة.
عيار هذا السلاح هو 30ملم وهو عبارة عن مدفعين دوارين من طراز Gryazev-Shipunov GSh-6-30 يستطيع المدفع الواحد اطلاق 4000-6000 طلقة في الدقيقة مما يؤمن غطاء ناري كبير جدا وهو يعمل على متن المقاتلات ايضا من طراز SU27 و SU25 و MIG27 .

مشاهدة المرفق 23082
اضافة الى ان هذا النظام يحوي على اربع صواريخ من نوع 9M311 العاملة على متن منظومة التونغوستا .

مشاهدة المرفق 23083

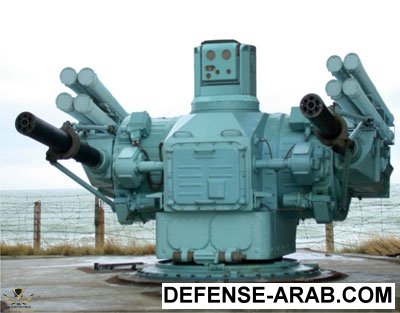

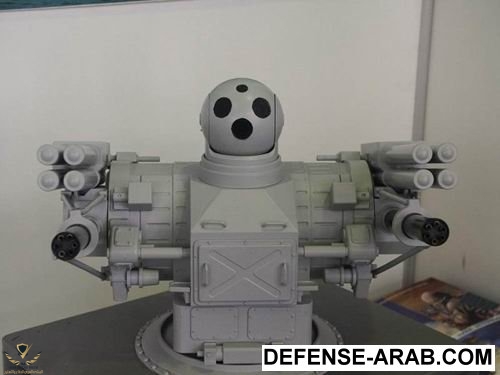

او المنظومة المحدثة Palma
مشاهدة المرفق 23084
و تعتبر احد افضل المنظومات المخصصة للدفاع القريب , وهي مخصصة لمكافحة القوارب السريعة , و الصواريخ الجوالة و المقاتلات على انواعها المختلفة , مزودة بمدفع من عيار 30 ملم .
يبلغ المدى الاقصى للتاثير حوالي 8000 متر , و تستطيع توفير ما يقدر بحوالي 10 الف طلقة في الدقيقة !!
و بامكانية التعامل مع 6 اهداف دفعة واحدة , مع امكانية استخدام 8 صواريخ من طراز 9M311-1 التي توفر تعامل مع الاهداف الجوية و المنخفضة الارتفاع الى مسافة تصل الى 10 كلم .
مشاهدة المرفق 23085

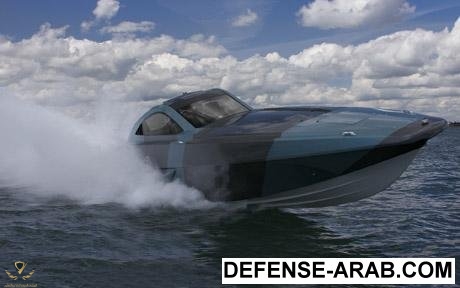

و يوفر هذا الكورفيت امكانية تشغيل زورق سريع واحد , يستطيع هذا الزورق الخروج و الولوج مرة اخرى عن طريق بوابات تمت عملية فتحها في نهاية الكورفيت .

مشاهدة المرفق 23086

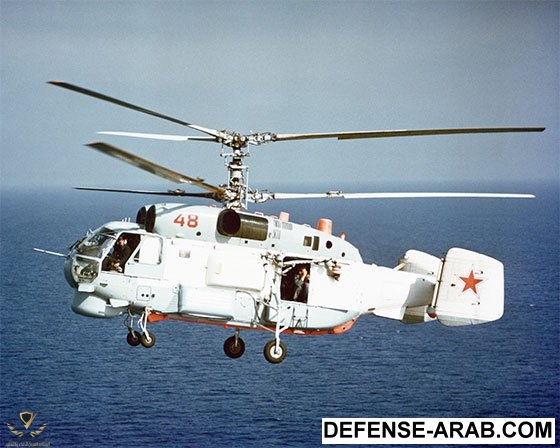

بالبطع يستطيع هذا الكورفيت استيعاب مروحيتنين دفعة واحد , يمكن ان تكون من انواع مثل KA-27

مشاهدة المرفق 23087

موضوع القارب ده مفجاة كبيرة الكورفيت ميتوصفش بجد وكمان مروحيتين

بجد تحية كبيرة ليك واتمنى نستغل التقارب الحالى مع روسيا واقتناءه هيكون نقلة كبيرة وخصوصا لو فى حالة صدام فالمتوسط فهو خير مرافق للفريم والامبسادور والجاويند والتايب هيكون اسطول جبار حتى لو هنستلم 2017

والله كلام حضرتك جميل جدآ واتمني انه يبقي حقيقه بس في مثل في مصر يتقال علي الايام دي وهو(نقول لمين ومين يسمع)

موضوع القارب ده مفجاة كبيرة الكورفيت ميتوصفش بجد وكمان مروحيتين

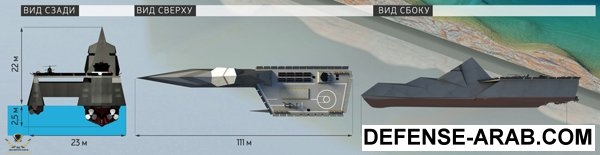

ولسه الموضع مخلصش لسه ده لسه المفاجئه الكبيره وهي ابعاده اتمني ان حضرتك تتابع الموضوع للاخر

ولسه الموضع مخلصش لسه ده لسه المفاجئه الكبيره وهي ابعاده اتمني ان حضرتك تتابع الموضوع للاخر
طبعا متابعه واحدة بواحدة اتمنى تجبلنا كل جديد فالبحرية الروسية انا عارف انهم مجهزين حجات جبارة وخصوصا الطراد اللى هيخلف الحاج بطرس
