أخيرا .. الأرماتا من غير أغطية !!!

تكلفة الدبابة الواحدة 400 مليون روبل (اعلى تكلفة من طائرة الجيل الخامس ت50) تخطط الحكومة لانتاج2300 حتى سنة 2020!!!!

تكلفة الدبابة الواحدة 400 مليون روبل (اعلى تكلفة من طائرة الجيل الخامس ت50) تخطط الحكومة لانتاج2300 حتى سنة 2020!!!!
سعر الواحدة ولا اجمالى قيمة المشروع تصميم واختبارات والكلام دا ؟

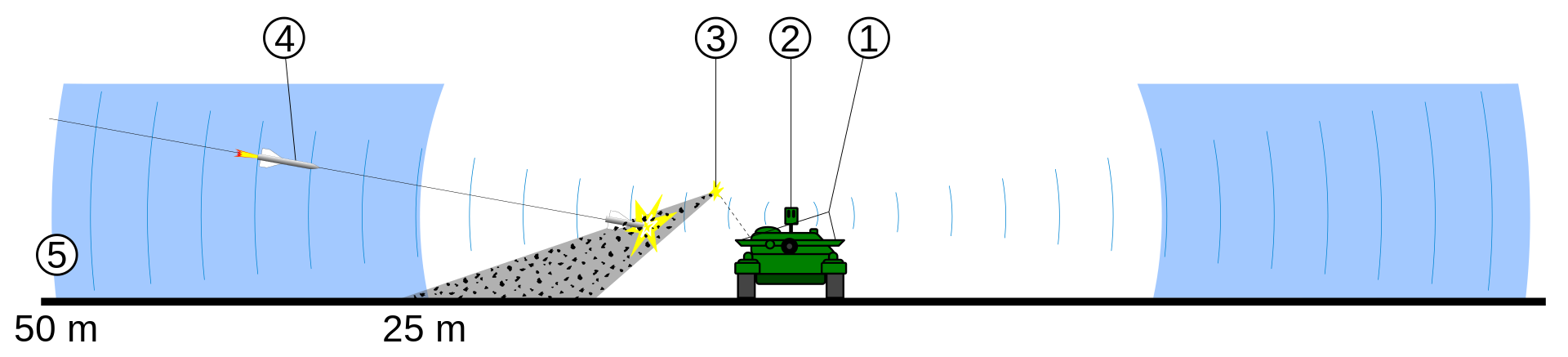

نظام الحماية الافغاني الموضوع على هذه الدبابة يستطيع اكتشاف اهداف على بعد 50متر واعتراضها في حدود 25 متر كما هو موضح في الصورة ادناه
كما يستطيع اعتراض اهداف تبلغ سرعتها 1700م/ثانية


هذه الصورة تخص منظومة الأرينا وليس الأفغاني .

هل من بيانات تقنية اكثر حول هذه المنظومة (المدى مثلا)وايضا هل من معلومات حول نظام التلقيم ما اعرفه عنه انه يحوي 32 قذيفة

وضعت لك الرابط أخي الجزائري والموضوع مترجم عن الروسية (بما في ذلك بيانات وصورة الذخيرة الفرعية وآلية عمل الأفغانيت) في معظم فقراته .

انا اقتبس من مدونتك الان استاذي الكريم
أحد أبرز تجهيزات الأرماتا وأكثرها إثارة هو منظومة القتل الصعب (ربما الملقب بأفغاني) ويلاحظ هنا باللون الأحمر خمسة أنابيب إطلاق خاصة بهذه المنظومة وإن كان يجهل نمط عملها على وجه الدقة
ولهذا سؤالي هو هل من جديد حول هذه المنظومة
!!!!قرات في احد المصادرقبل قليل (لا اتذكر ما هو) ان مدى الاعتراض 20 متر

انا اقتبس من مدونتك الان استاذي الكريم
أحد أبرز تجهيزات الأرماتا وأكثرها إثارة هو منظومة القتل الصعب (ربما الملقب بأفغاني) ويلاحظ هنا باللون الأحمر خمسة أنابيب إطلاق خاصة بهذه المنظومة وإن كان يجهل نمط عملها على وجه الدقة
ولهذا سؤالي هو هل من جديد حول هذه المنظومة
!!!!قرات في احد المصادرقبل قليل (لا اتذكر ما هو) ان مدى الاعتراض 20 متر

ربما لم تقرأ الفقرة جيداً .. الدبابة جهزت بمنظومة حديثة جداً للحماية النشيطة active protection ، معدة لمواجهة واعتراض المقذوفات العاملة بالدفع الصاروخ وكذلك مقذوفات الطاقة الحركية النابذة للكعب . الحديث في بدايته كان عن نظام متقدم جداً يحمل التعيين "أفغاني" Afghani هو من تطوير مكتب التصميم الهندسي "كولومنا" Kolomna ، ويعتمد في عمله على رادار يشتغل في النطاق المليمتري ، ويستخدم ذخيرة فرعية تعمل بمبدأ التصادم وليس التشظي كما في السابق . قابلية اعتراض المقذوفات تتحقق من مسافة 15-20 م ، مع إمكانية اعتراض مقذوفات الطاقة الحركية الخارقة للدروع التي تبلغ سرعتها 1700 م/ث .. وحتى لا نسبق الأحدث ، فإننا لا نستطيع الجزم (حتى الآن على الأقل) إن كانت صور الأنابيب التي ظهرت مع الدبابة أرماتا أسفل كتلة البرج تخص هذا النظام أم غيره !! لكن ما من شك إن هذه الإضافة للدبابة ستشكل نقلة نوعية لعنصر حماية الذي يحرص عليه الجميع .

تكلفة الدبابة الواحدة 400 مليون روبل (اعلى تكلفة من طائرة الجيل الخامس ت50) تخطط الحكومة لانتاج2300 حتى سنة 2020!!!!
الدولار يساوى 51.12 روبل حسب اسعار اليوم
يعنى الدبابة ب 400 مليون روبل
سعرها بالدولار 7.8 مليون دولار
سعرها غالى فعلا
لكن ليست بتكلفة تى 50

نظـــــــــــام الحمايــــــــــة النشيطــــــــة والقتـــــــل الصعــــــب
"أفغــــانيت" Afghanite



حالياً يعمل المهندسين الروس على تصميم ما يمكن تسميته بأحدث نظام للحماية النشيطة والقتل الصعب . النظام الذي يحمل التعيين "أفغانيت" Afghanite (نسبة إلى معدن نادر فريد بهيئته البلورية ، ذو لون أزرق مميز ، أكتشف العام 1968 في أفغانستان) جرى ابتكاره بالأساس لكي يعمل مع دبابة الغد الروسية الواعدة المدعوة "أرماتا" Armata . أفغانيت طور في روسيا من قبل مكتب تصميم وبناء الآلات KBM في مدينة كولمنا Kolomna لتثبيته على العربات العسكرية والدبابات بقصد توفير حماية شاملة من طيف كبير من تهديدات ساحة المعركة الحالية والمستقبلية . هو يعتمد في عمله على رادار يشتغل في النطاق المليمتري millimeter radar ، ويستخدم ذخيرة فرعية تعمل بمبدأ التصادم المباشر وليس التشظي كما هو الحال مع معظم منظومات القتل الصعب الغربية . قابلية اعتراض المقذوفات تتحقق من مسافة 15-20 م من العربة حاملة النظام ، مع إمكانية اعتراض مقذوفات الطاقة الحركية الخارقة للدروع التي تبلغ سرعتها القصوى 1700 م/ث (هناك خطوات لزيادة هذه القيمة) . تصميم الرأس الحربي لذخيرة النظام الفرعية حصل على براءة اختراع روسية مسجلة ، وذلك لتصميمه الفريد واشتماله على شحنة شظية مشكلة ذاتياً SFF لمشاغلة الهدف (تحمل أيضاً لقب EFP أو الخارق المشكل انفجارياً) . الشحنة SFF تعكس شكل من أشكال الشحنات المشكلة ، يهدف لزيادة التأثير التدميري على الهدف من مسافة مباعدة قصوى . ومن أجل تحقيق هذه النتيجة ، هي تعتمد في بنائها على مخروط بزاوية أكبر وأكثر اتساعاً ، بحيث لا تتدفق بطانة المخروط المعدنية عند التحفيز على هيئة نفاث كما في الشحنات المشكلة التقليدية ، بل على هيئة قذيفة بنواة أو شظية خارقة عالية السرعة وبمدى تأثير أعظم (هكذا هي تعمل بمبدأ الصميم أو النواة الصادمة shock core) .



وحدة السيطرة الإلكترونية في النظام أفغانيت مجهزة بمعالج مركزي متعدد عالي الأداء . وللتوضيح ، الوحدة تتضمن مكون حاسوبي له أكثر من وصلة معالجة مركزية processing units ، كل منها مستقل فعلياً في عمله ، تعمل كوحدات قراءة وتنفيذ مجموعة من التعليمات ، مما يزيد من السرعة العامة وقابلية استجابة البرامج للحوسبة المتوازية parallel computing (تنفيذ العديد من العمليات في وقت واحد) . وفق هذه المعطيات وغيرها ، النظام قادر كما يدعي مصمميه على اكتشاف وتعقب العديد من الأهداف الخطرة فعلاً ، بضمن ذلك الذخيرة الصاروخية مزدوجة الرؤوس . إن مبدأ الاشتباك واعتراض الهدف المهاجم يتم وفق خطوات ثابتة ، تبدأ مع كشف هوائي الرادار المليمتري وتعقبه لذلك التهديد وبالتالي تقرير وحساب مؤشراته parameters . بعد ذلك تنقل المعلومات آلياً إلى وحدة المعالجة والسيطرة التي ترسل إشاراتها إلى الذخيرة الفرعية لضبط المسار نحو مصدر التهديد المعين . وحدة السيطرة ستعطي إشارة الإطلاق في الزمن المحسوب والمقرر لصمام الذخيرة الفرعية لتبدأ عملية التحفيز والاعتراض . بالنتيجة ، انفجار الرأس الحربي سيولد بشكل انفجاري نواة أو شظية صادمة تنطلق بسرعة 2-3 كلم/ث نحو مركز الهدف (للمقارنة ، الذخيرة الفرعية في نظام الحماية النشيط Drozd تنطلق بسرعة 180 م/ث) .

المصدر : http://anwaralsharrad-mbt.blogspot.com/2014/12/blog-post_17.html

بالطبع التفاصيل للأعلى كانت تتحدث عن ذخيرة سقفية على سارية دوارة !! لكن الروس فاجأوا الجميع بموقع أنابيب إطلاق الذخيرة الفرعية أسفل البرج .

ربما لم تقرأ الفقرة جيداً .. الدبابة جهزت بمنظومة حديثة جداً للحماية النشيطة active protection ، معدة لمواجهة واعتراض المقذوفات العاملة بالدفع الصاروخ وكذلك مقذوفات الطاقة الحركية النابذة للكعب . الحديث في بدايته كان عن نظام متقدم جداً يحمل التعيين "أفغاني" Afghani هو من تطوير مكتب التصميم الهندسي "كولومنا" Kolomna ، ويعتمد في عمله على رادار يشتغل في النطاق المليمتري ، ويستخدم ذخيرة فرعية تعمل بمبدأ التصادم وليس التشظي كما في السابق . قابلية اعتراض المقذوفات تتحقق من مسافة 15-20 م ، مع إمكانية اعتراض مقذوفات الطاقة الحركية الخارقة للدروع التي تبلغ سرعتها 1700 م/ث .. وحتى لا نسبق الأحدث ، فإننا لا نستطيع الجزم (حتى الآن على الأقل) إن كانت صور الأنابيب التي ظهرت مع الدبابة أرماتا أسفل كتلة البرج تخص هذا النظام أم غيره !! لكن ما من شك إن هذه الإضافة للدبابة ستشكل نقلة نوعية لعنصر حماية الذي يحرص عليه الجميع .
بادئ ذي بدا ماذا يعني هذا بالنسبة للمشاة المرافقين للدبابة ........ على ما افترض لم يزل الخطر بعد عنهم وعليهم الابتعاد عن منطقة قطرها 20 متر فما اكثر عن الدبابة اي لم تعالج هذه المشكل بعد في انظمة القتل الصعب

بالطبع التفاصيل للأعلى كانت تتحدث عن ذخيرة سقفية على سارية دوارة !! لكن الروس فاجأوا الجميع بموقع أنابيب إطلاق الذخيرة الفرعية أسفل البرج .
هذا يعني مشاكل للمشاة فألية الاطلاق ستكون افقية

هذا يعني مشاكل للمشاة فألية الاطلاق ستكون افقية

يفترض المصممين الروس وهو أمر طبيعي أن لا يتقدم المشاة على الدبابة ، على الأقل لعدم الإصابة عند رغبة هذه الأخيرة بإستخدام سلاحها الرئيس !! أنت أيضاً لا تفترض كمال الأداء دون خسارة جانبية محتملة ، وهذا الأمر لا يقتصر على الأفغانيت بل مجمل انظمة القتل الصعب .. في المقابل يجب النظر للمكاسب التي يحققها النظام أثناء العمل .

يفترض المصممين الروس وهو أمر طبيعي أن لا يتقدم المشاة على الدبابة ، على الأقل لعدم الإصابة عند رغبة هذه الأخيرة بإستخدام سلاحها الرئيس !! أنت أيضاً لا تفترض كمال الأداء دون خسارة جانبية محتملة ، وهذا الأمر لا يقتصر على الأفغانيت بل مجمل انظمة القتل الصعب .. في المقابل يجب النظر للمكاسب التي يحققها النظام أثناء العمل .
لكن الدعم المتبادل بين افراد المشاة والدبابات في العمليات داخل المدن حيوي حيث ان كل واحد منهما يامن ظهر الاخر

بادئ ذي بدا ماذا يعني هذا بالنسبة للمشاة المرافقين للدبابة ........ على ما افترض لم يزل الخطر بعد عنهم وعليهم الابتعاد عن منطقة قطرها 20 متر فما اكثر عن الدبابة اي لم تعالج هذه المشكل بعد في انظمة القتل الصعب

كما تذكر المصادر الروسية ، مطوري النظام إستخدام ذخيرة فرعية تعمل بمبدأ التصادم المباشر وليس بمبدأ التشظي وذلك بقصد تخفيض الخطر على المشاة المرافقين للدبابة !! عموماً هناك الكثير من الملاحظات السلبية على الدبابة لكن بإنتظار اتضاح الصورة الضبابية (الحديث يدور حول عرض الروس مجسم للدبابة لا يعكس حقيقة جميع التجهيزات !!) .

الدولار يساوى 51.12 روبل حسب اسعار اليوم
يعنى الدبابة ب 400 مليون روبل
سعرها بالدولار 7.8 مليون دولار
سعرها غالى فعلا
لكن ليست بتكلفة تى 50
نعم اخي انت محق اظنني بالغت قليلا فلا مقارنة بين تكلفة ت 50 والارماتا
