بسم الله الرحمن الرحيم

نظام الرادار المحمول جواً ASTOR


تعريف

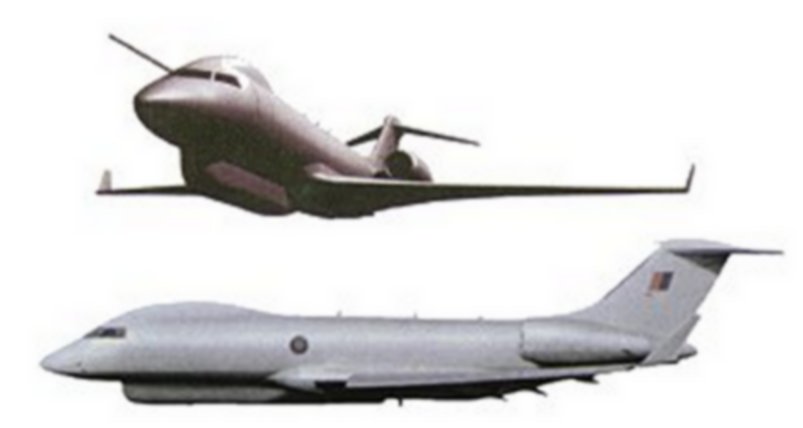

كلفت الحكومة البريطانية، في عام 1999، شركة Raytheon الأمريكية تصميم وإنتاج نظام رادار محمول جواً Airborne Stand Off Radar ASTOR. يتكون النظام من رادار شركة ASARS –2 Raytheon، مجهزاً على طائرة رجال الأعمال من النوع Bombadier. ونُفِّذَت أول طلعة طيران تجريبي للنظام في أغسطس 2001. وسلمت أول طائرة إلى شركة Raytheon للتجهيز الفعلي في فبراير 2002.

نظام الرادار ASARS – 2، هو رادار الرؤية الجانبية نفسه، المستخدم في طائرة الاستطلاع الأمريكية U-2. وهو قادر على العمل على الارتفاعات العالية، وفي جميع الأحوال الجوية. وهو قادر على توفير صور لميدان القتال على مسافة 160 كم، ومن على ارتفاع 47 ألف قدم. ويستخدم هوائياً مصفوفاً مصنعاً SAR، مبيناً للأهداف المتحركة MTI، لتتبع الآليات البرية التي تتحرك على مسافات بعيدة.

يميز نظام SAR / MTI القوات المعادية، ويحدد موقعها وحجمها واتجاهاتها وسرعة تحركها. ويمكن نقْل صور الأهداف المكتشفة في الوقت الحقيقي لاكتشافها، من طريق معدات نقْل البيانات إلى المحطة الأرضية لمعالجة البيانات. الطائرة مزودة بنظام الوقاية الإلكترونية DAG، الذي تنتجه شركة BAE. ويشمل معَدة تحذير ضد اقتراب الصواريخ، ونظام تحذير رادارياً، وأجساماً خداعية رادارية مقطورة، ونظاماً لنشر الرقائق والمشاعل الحرارية. يلزم لتشغيل الطائرة طاقم طيران يتكون من فردَين، وطاقم لتنفيذ المهمة يتكون من ثلاثة أفراد. يبلغ ارتفاع الطيران للنظام 15 ألف م، ويبلغ مدى العمل 6.500 ميل بحري، وفترة طيران تبلغ 14 ساعة.

1. بلد المنشأ: المملكة المتحدة.

2. الاستخدام: رادار رؤية جانبية للمراقبة الأرضية، مجهز على طائرة Bombadier.

3. الدول المستخدمة: المملكة المتحدة.

المواصفات العامة والفنية:

1. الأداء:
15 ألف م.
ارتفاع العمل:

6.500 ميل بحري.
المدى:

أكثر من 14 ساعة.
فترة البقاء في الجو:

2.
طاقم الطيران:

3.
طاقم المهمة:


2. الرادار
رادار رؤية جانبية متقدم ASARS –2.
النوع:

SAR spot أو SAR swath أو MTI.
أنظمة العمل:


3. محطة المعالجة الأرضية
قابلة للنقل.
المحطة الأساسية:

مجهزة على عربة Steyr 6x6.
المحطة التكتيكية:


4. القوة المحركة
Rolls Royce BR-710.
المحرك:

2.
العدد:

76 كيلو نيوتن لكلّ محرك.
قوة الدفع:[/ALIGN][/CELL][/TABLE][/ALIGN]
















الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
يبدو انه نظام جيد لكن تبدو الطائرة صغيرة وحدودة الحركة عسك نظريتها الامريكية

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178

سيضيف هذا النظام Airborne Stand-off Radar إلي البريطانيين قدرات كبيرة في مجال الكشف الراداري العملياتي ، بالإضافة إلي إمكانية عمله فى جميه أحوال الطقس وذو مدي كبير يصل إلي 12000 كم مما يمكنها من متابعة الأهداف المتحركة والثابتة بدقة، وتستخد ASTOR محرك من طراز Rolls-Royce BR710 two-shaft turbofan وهو المستخدم علي النمرود البريطانية MRA4.

وستتواجد تلك الطائرة فى قاعدة Waddington الجوية البريطانية وستكون ضمن سرب AC) Squadron)

التعديل الأخير:
إنضم
12 يناير 2009
المشاركات
362
التفاعلات
2
رد: نضام الردار المحمول جوا Astor

شكراً على الموضوع الجميل الذي يعد من أفضل المواضيع في المنتدى:yaya[1]:
