موضوع خاص بمنتدى الدفاع


موضوع خاص من تصميمي هديه للموقع


مكتبه كاملة عن السوخوي الروسية العملاقة






سوخوي تعرف اختصارا باسم سو (روسية : Cu) هو مكتب روسى لتصميم الطائرات العسكرية و المدنية ، كان مكتبا سوفييتيا اسسه بافل سوخوي و أسماه مكتب تصميم سوخوي و يعرف الآن باسم شركة سوخوي .
تخطط الحكومة الروسية حاليا لدمج سوخوي مع ميكويان ، الياشين ، توبوليف و شركات الصناعات الجوية الروسية الأخرى في شركة ضخمة واحدة تحت مسمى الشركة المتحدة لصناعة الطائرات . تاسست عام 1939
موقع الشركة على الانترنت


http://www.sukhoi.org/




بسم الله نبدا



[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./IA7201.jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./IA7201.jpg"][/URL][/URL]





[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./72081_Su-2.jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./72081_Su-2.jpg"][/URL][/URL]


[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./IA7202.jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./IA7202.jpg"][/URL][/URL]

Su-4


[URL="http://www.suchoj.com/bis1949/Su-4/images/Su-4_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-4/images/Su-4_01.jpg"][/URL][/URL]



Su-5


[URL="http://www.suchoj.com/bis1949/Su-5/images/Su-5_Nr2_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-5/images/Su-5_Nr2_01.jpg"][/URL][/URL]

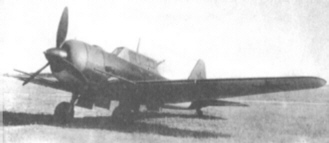

Su-6


[URL="http://www.suchoj.com/bis1949/Su-6/images/Su-6_S2A_02.jpg"][URL="http://www.suchoj.com/bis1949/Su-6/images/Su-6_S2A_02.jpg"][/URL][/URL]



Szu-7



[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./Su-7_01[1].jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./Su-7_01[1].jpg"][/URL][/URL]


Szu-8

[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./Su-8_02[1].jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./Su-8_02[1].jpg"][/URL][/URL]

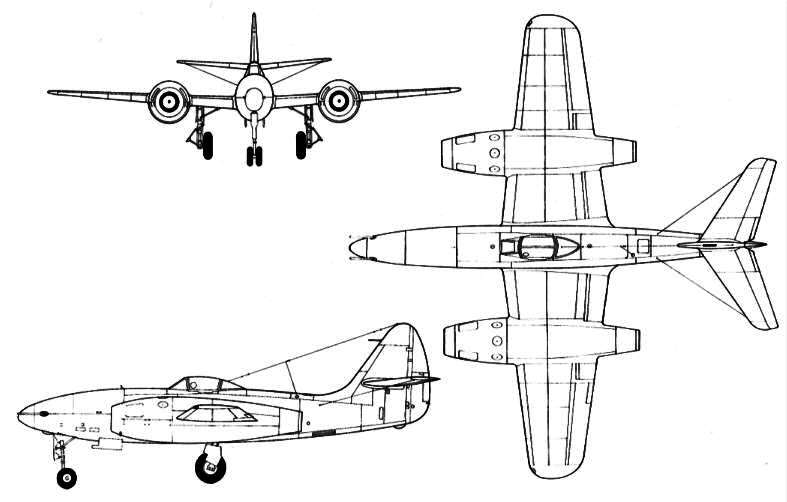

Su-9


[URL="http://www.suchoj.com/bis1949/Su-9%20(K)/images/Su-9_(K)_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-9%20(K)/images/Su-9_(K)_01.jpg"][/URL][/URL]



Su-10


[URL="http://www.suchoj.com/bis1949/Su-10%20(E)/images/Su-10_(E)_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-10%20(E)/images/Su-10_(E)_01.jpg"][/URL][/URL]


Su-11


[URL="http://www.suchoj.com/bis1949/Su-11%20(LK)/images/Su-11_(LK)_09.jpg"][URL="http://www.suchoj.com/bis1949/Su-11%20(LK)/images/Su-11_(LK)_09.jpg"][/URL][/URL]



Su-12


[URL="http://www.suchoj.com/bis1949/Su-12%20(RK)/images/Su-12_(RK)_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-12%20(RK)/images/Su-12_(RK)_01.jpg"][/URL][/URL]


Su-13


[URL="http://www.suchoj.com/bis1949/Su-13%20(TK)/riss/Su-13_(TK)_01.jpg"][URL="http://www.suchoj.com/bis1949/Su-13%20(TK)/riss/Su-13_(TK)_01.jpg"][/URL][/URL]

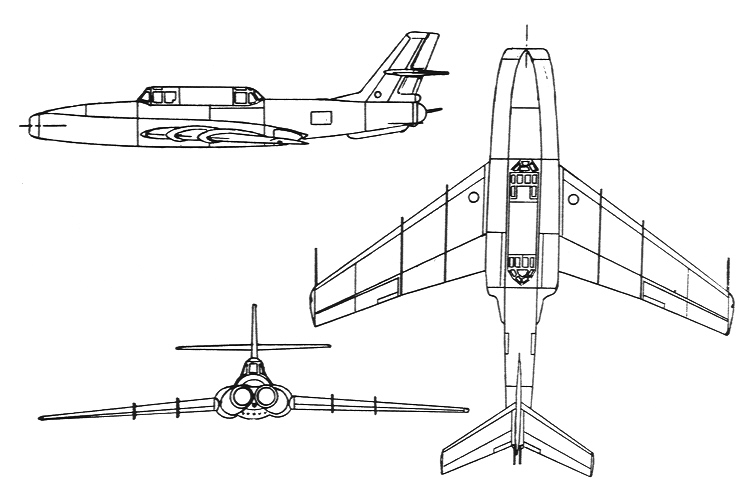

Su-14


[URL="http://www.suchoj.com/andere/IL-40/riss/IL-40P_01.jpg"][URL="http://www.suchoj.com/andere/IL-40/riss/IL-40P_01.jpg"][/URL][/URL]



Su-15


[URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./su-15_box.jpg"][URL="http://www.jetfly.hu/rovatok/jetfly/honap/november_04.10.26./szuhojmakett1_04.11.30./su-15_box.jpg"][/URL][/URL]





>> يتبع <<

التعديل الأخير بواسطة المشرف:

POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10



su-9

الطائرة هي طائرة مقاتلة ثقيلة لم يتم تصديرها خارج الإتحاد السوفيتي
أما الطائرة su-11 فقد تم تعديل الرادار والمحرك فيها
بلد المنشاء
الإتحاد السوفيتي
الطائرات المشابه لها
mig 21
المهمة
إعتراضية
التسليح
صواريخ+مدافع رشاشة
المجرك
1 * 9060kg Lyulka Al-7F
عرض الجناح
8.43m
طولها
16.70m
وزنها فارغة
8750kg
السرعة
1915km/h

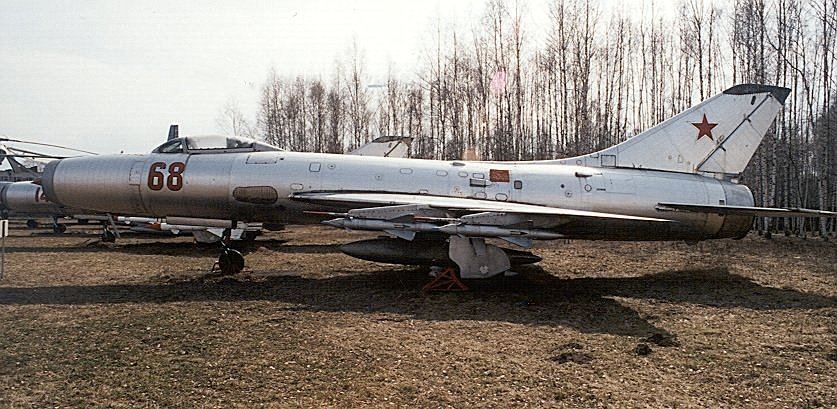

صور su-9

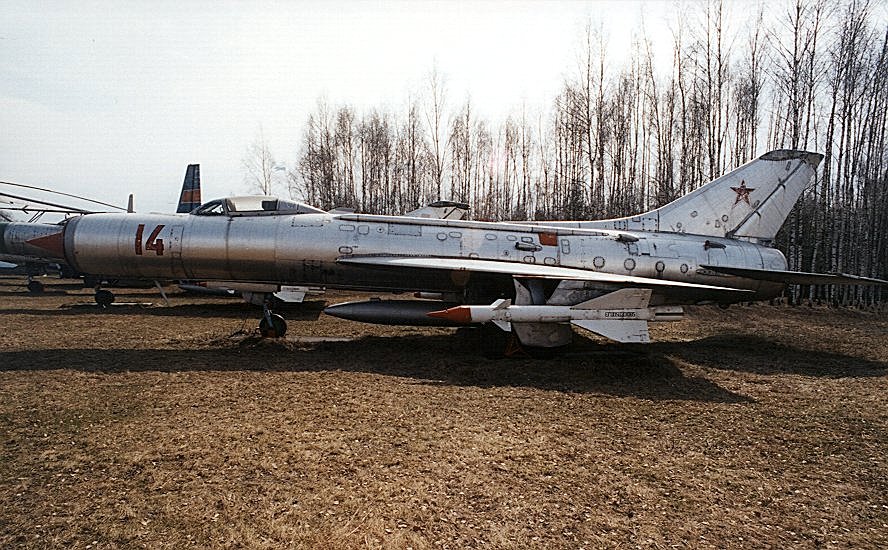

su11

[URL="http://www.fas.org/nuke/guide/russia/airdef/ru_monino_aircraft_su11_01.jpg"][/URL]

التعديل الأخير بواسطة المشرف:

POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

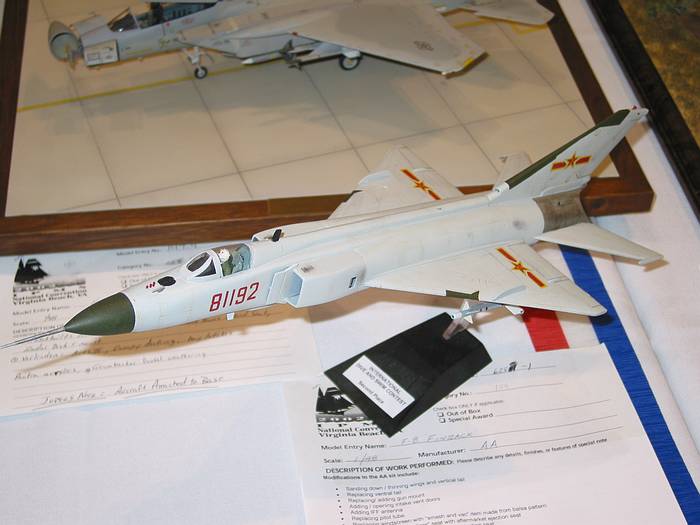

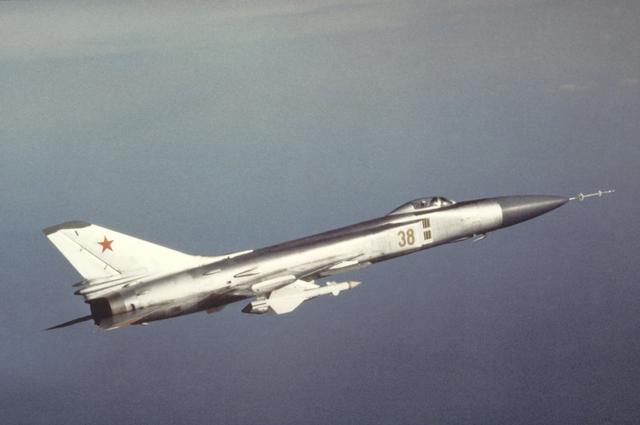

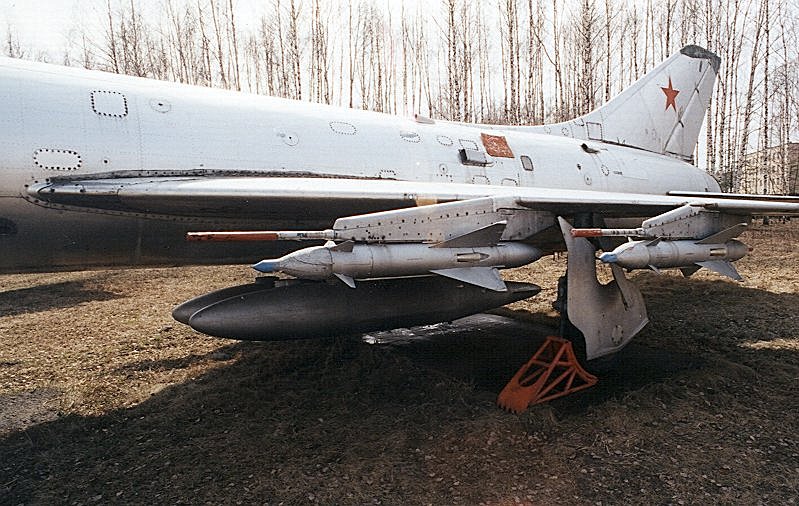

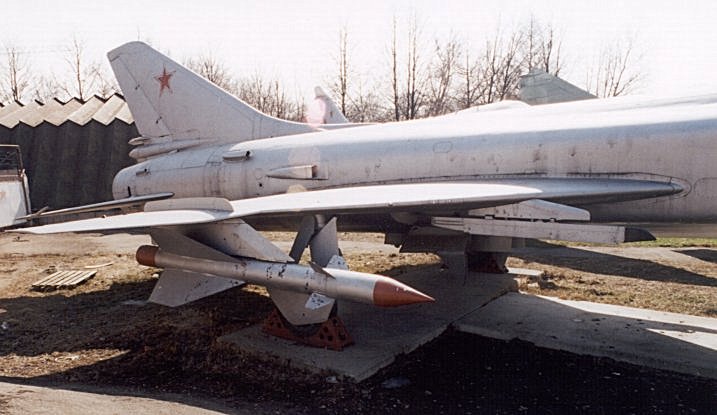

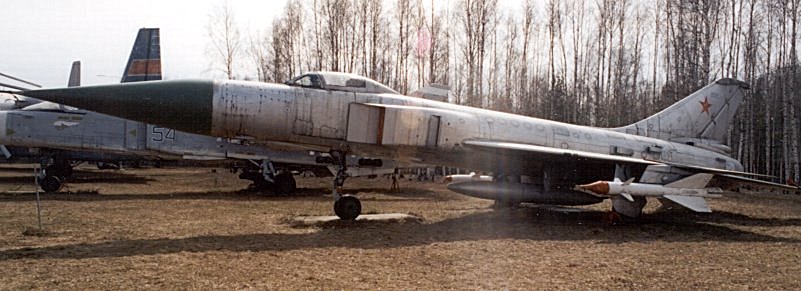

Su-15

تم تصنيعها في 1950 وخرجت من الخدمة في 1997
بلد المنشاء
الإتحاد السوفيتي
طائرات مشابهة
MiG-21 Fishbed
Super Etendard
الطاقم
واحد أما النوعFlagon C فهو إثنان
المهمة
إعتراضية
التسليح
صواريخ + مدافع رشاشة
الطول
68 ft (20.7 m)
العرض
34 ft, 5 in (10.5 m)
السرعة
Mach 2.4
الدول المستخدمة لها
CIS
Georgia
Ukraine

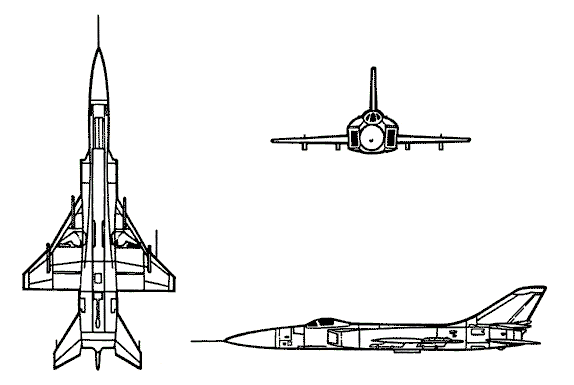

[URL="http://www.fas.org/nuke/guide/russia/airdef/flagn_d1.gif"][URL="http://www.fas.org/nuke/guide/russia/airdef/flagn_d1.gif"][/URL][/URL]
[URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-DNST8908430_JPG.jpg"][URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-DNST8908430_JPG.jpg"][/URL][/URL]
[URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-flagn_p4.jpg"][URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-flagn_p4.jpg"][/URL][/URL]
[URL="http://www.fas.org/nuke/guide/russia/airdef/ru_aircraft_su15_02.jpg"][URL="http://www.fas.org/nuke/guide/russia/airdef/ru_aircraft_su15_02.jpg"][/URL][/URL]
[URL="http://www.fas.org/nuke/guide/russia/airdef/ru_monino_aircraft_su15_01.jpg"][URL="http://www.fas.org/nuke/guide/russia/airdef/ru_monino_aircraft_su15_01.jpg"][/URL][/URL]

التعديل الأخير بواسطة المشرف:

POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

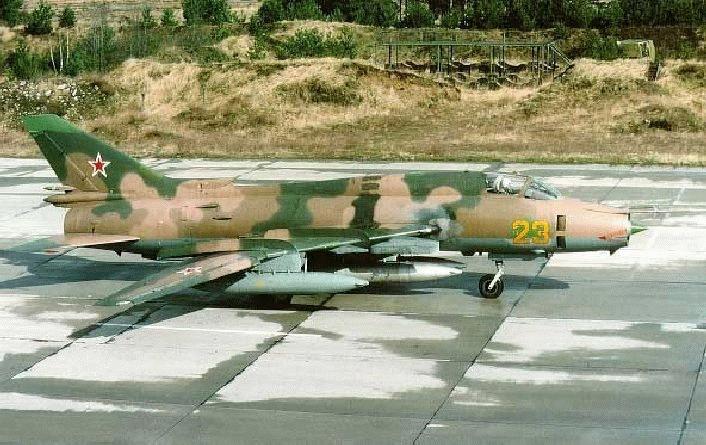

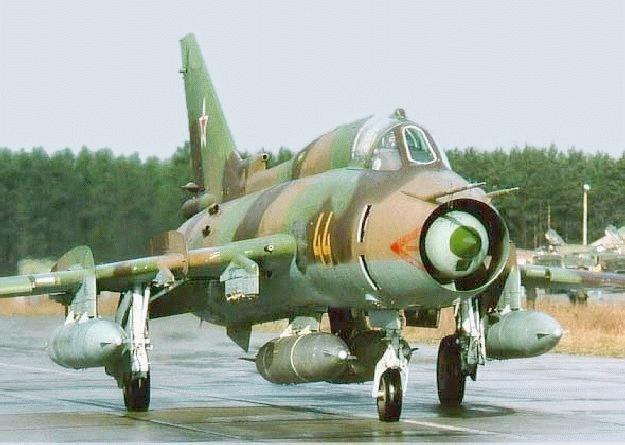

Su-17

الطائرات Su-17,-20,-22 FITTER (SUKHOI)
بلد المنشاء
الإتحاد السوفيتي
الطائرات المماثلة
MiG-21 Fishbed
Su-7 Fitter
A-7 Corsair II
G-Y91
الطاقم
واحد
المهمة
الهجوم الأرضي
الطول
61 ft, 6 in (18.76 m)
العرض
45 ft (13.8 m)
الوقود الداخلي
Su-17 fitter C-------3700 kg
Su-22 Fitter F-------3950 kg
الحمولة
35000 kg
أجهزة الإستشعار
موديلSu-17 fitter C-------
High Fix (Srd-5m) radar, RWR in both models.
Fitter D also has LRMTS, possible terrain-following radar. Balistic bombsig
موديلSu-22 Fitter F-------
Terrain-following radar, RWR, Balistic bombsight
الخزانات الإحتياطية
800 L drop tank with 639kg of fuel for 51nm range
1200 l ferry tank with 958kg of fuel for 76 nm range
التسليح

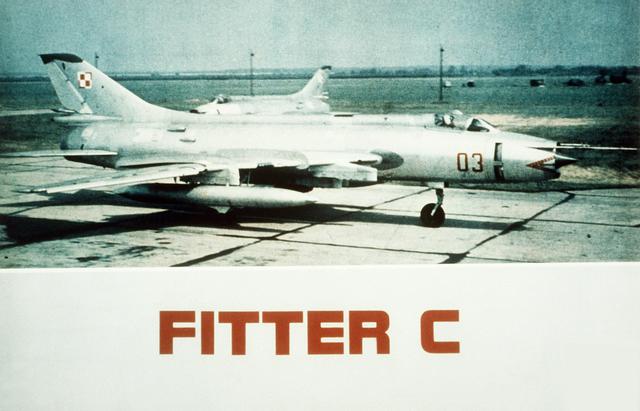

موديلSu-17 fitter C-------
AS-10, AA-8, UV-32-57, FAB-500, TN-1000 nuclear bomb
موديلSu-22 Fitter F-------
Cannon: NR-30 30mm
AS-7, AS-9, AS-10, AA-8, FAB-500 bombs
الدول المستخدمة
AzerbaijanوBelarusوBulgariaوCISوCzech RepublicوGermanyوHungaryوPolandوSlovakia
AfghanistanوAlgeriaوIranوIraqوLibyaوNorth YemenوPeru وSouth YemenوSyriaوVietnam
[URL="http://www.fas.org/man/dod-101/sys/ac/row/su-17-line.gif"][/URL]








POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
Su-15

تم تصنيعها في 1950 وخرجت من الخدمة في 1997
بلد المنشاء
الإتحاد السوفيتي
طائرات مشابهة
MiG-21 Fishbed
Super Etendard
الطاقم
واحد أما النوعFlagon C فهو إثنان
المهمة
إعتراضية
التسليح
صواريخ + مدافع رشاشة
الطول
68 ft (20.7 m)
العرض
34 ft, 5 in (10.5 m)
السرعة
Mach 2.4
الدول المستخدمة لها
CIS
Georgia
Ukraine
[URL="http://www.fas.org/nuke/guide/russia/airdef/flagn_d1.gif"][/URL]

[URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-DNST8908430_JPG.jpg"][/URL]

[URL="http://www.fas.org/nuke/guide/russia/airdef/su-15-flagn_p4.jpg"][/URL]

[URL="http://www.fas.org/nuke/guide/russia/airdef/ru_aircraft_su15_02.jpg"][/URL]

[URL="http://www.fas.org/nuke/guide/russia/airdef/ru_monino_aircraft_su15_01.jpg"] [/URL]


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

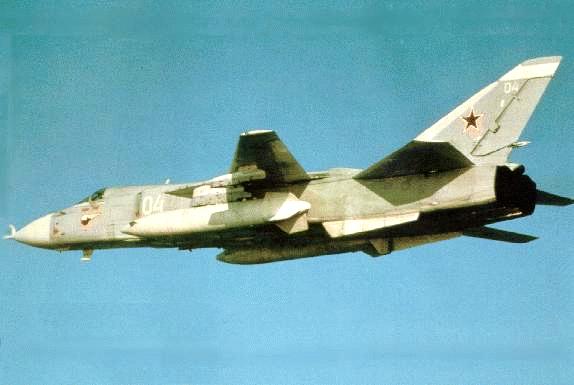

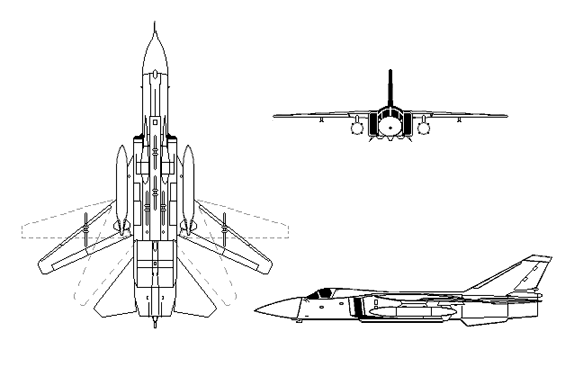

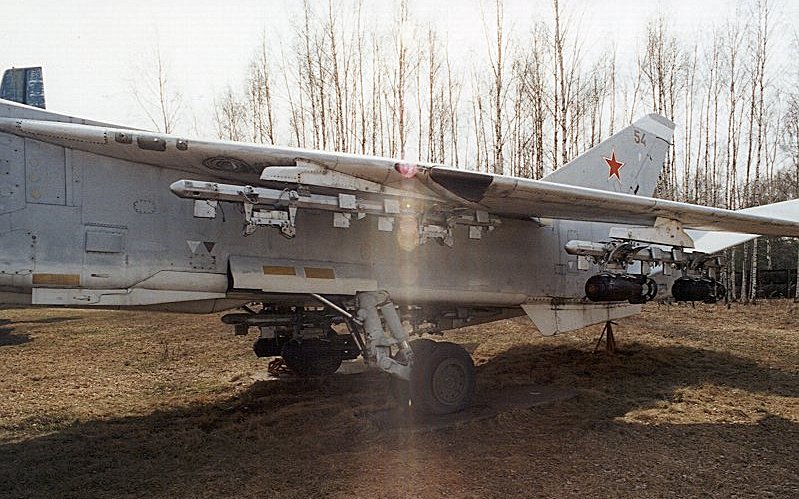

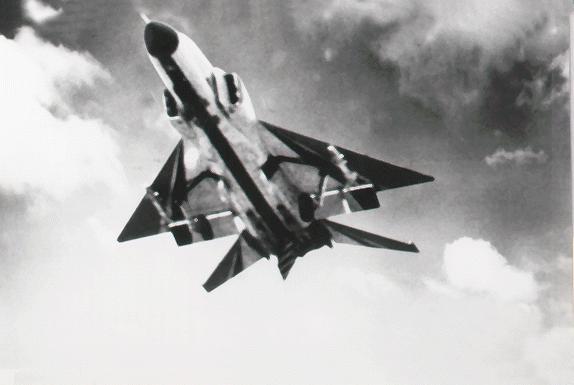

Su-24

الطائرات المشابهة
Tornado
F-111
F-14 Tomcat
F-15 Eagle
MiG-23/-27 Flogger


الطاقم
إثنان
المهمة
مقاتلة في كل الظروف الجويةوقاذفةقنابل وضاربة
التسليح
مدافع+صواريخ+قنابل

Cannon: GSh-6N-30 30mm rotary
AS-7/9/10/11/12/14, AA-8, FAB-500, TN-1000, AA-11
الطول
69 ft, 6 in (20 m)
العرض
56 ft, 6 in (17.26 m)
إعادة التزويد بالوقود في الهواء
نعم
مستوى الإرتفاع
16500 meters
الوقود الداخلي
10385 kg
الحمولة
8000 kg
أجهزة الإستشعار
Fencer radar, terrain-following radar, LRMTS, RWR, Advanced bombsight
التانك الإحتياطي
3000 L drop tank with 2396kg of fuel for 233nm range
الدولا لمستخدمة
Azerbaijan
Belarus
CIS
Iran
Kazakhstan
Libya
Syria
Ukraine











POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

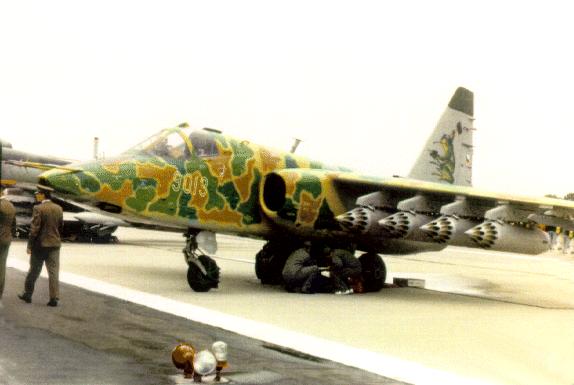

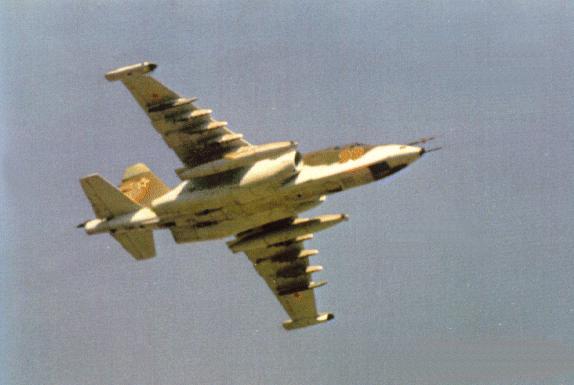

Su-25

بلد المنشاء
روسيا
الطائرات المشابهة
A-6 Intruder
Magister
Alpha Jet
Jaguar
AMX
A-10A Thunderbolt
الطاقم
واحد
المهمة
إعتراضوهجوم أرضي
إصداراتها

Su-25 (Frogfoot A) -- الإصدار الأساسي للهجوم الأرضي بمحركات R-95 engines
Su-25K -- نسخة التصدير من Su-25
Su-25UB (Frogfoot B) (UB - Uchebno-Boevoi, طائرة تدريب للمعركة) --بمقعدين
Su-25UBK -- نسخة تصدير منSu-25UB
Su-25UBP -- طائرة تدريب مدرج تعتمد على الإصدارSu-25UB
Su-25UT (Frogfoot B) (UT - Uchebno-Trenirovochnyi, Trainer) -- تدريب غير مسلحة(sometimes referred to as Su-28)
Su-25UTG (Frogfoot B) (UTG - Uchebno-Trenirovochnyi Gakovyi, تدريب مدرج) -- Naval trainer based on Su-25UT
Su-25BM -- طائرة هجوم أرضي متقدمة بمحركاتR-195 engines, this is the current production version, and the والأكثر إستخداما في روسيا
Su-25T (Su-25TM Tankovyi Modifitsirovannyi, مضادة للدبابات) -- نسخة معدلة بدرع أقوى, improved sensors, and possibly a new gun and engines [Su-25T's production designation is Su-39]
Su-25TK نسخة تصدير منSu-25T
الطول
47 ft, 6 in (14.6 m)
العرض
50 ft, 10 in (15.6 m)
الوزن
17,600kg (loaded)
السرعة
.8 Mach
مستوى الإبحار
7000 meters
مداها في المعركة
1,250 km بالخزانات الإحتياطية
الوقود الداخلي
3500 kg
الوقود الإحتياطي
4400 kg
أجهزة الإستشعار
RWR, laser designator, LRMTS
التانكات الإحتياطية
600 L drop tank 479kg for 51nm range
التسليح
Cannon: 1 GSh-6-N-30 30mm rotary
AS-7/9/11/12, AA-8 Aphid, FAB-250, UV-32-57, FAB-500, 500kg LGB, FAB-250
الدول المستخدمة لها
Angola
Azerbaijan
Belarus
Bulgaria
CIS
Czech Republic
Iraq
Georgia
Hungary
Iran
North Korea
Slovakia
Ukraine
Russia








POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
Su-27

الطائرات المماثلة
F-15 Eagle
F-14 Tomcat
MiG-29 Fulcrum
الطاقم
واحد
المهمة
إعتراضيةوتفوق جوي
الطول
69 قدم(21متر)
العرض
46.6 قدم (14.5 متر)
الوزن
30,000 kg
التسليح
مدفع 30 mm GSh-301
صواريخ جو-حوAA-10 (Alamo)
صواريخ جو-جو AA-11 (Archer)
يمكنها تحميل حتى 6000 كجم من الصواريخ والقنابل
الوقود الداخلي
6350 kg
تانك إحتياطي
1600kg
أجهزة الإستشعار
Flash Dance رادار و IRST and TV مستشعر تلفزيوني و أشعة تحت الحمراء, RWR, Balistic bombsight
السرعة
Mach 2.35
مستوى الإبحار
15240-18,000 m
مداها
1,500 km في المعركة[typical]
1,800 km الهجوم
4,000 km أقصى مدى
محركات الدفع
12,550 kg thrust Lyulka AL-31F
الدول المستخدمة
Belarus
CIS
People's Republic of China
Ukraine












POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

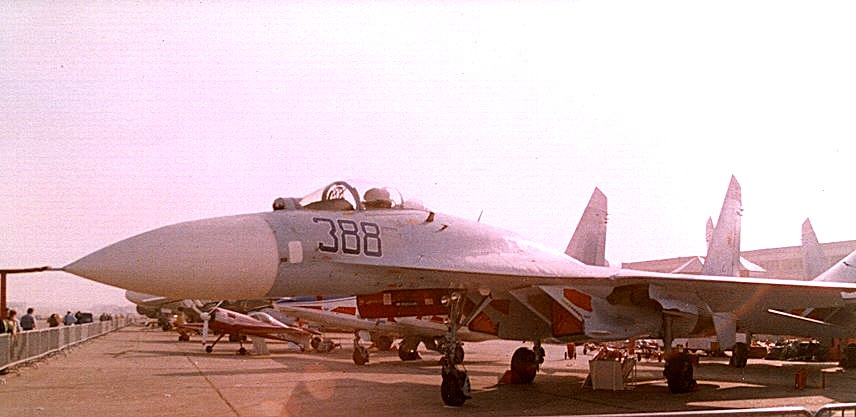

Su-30

Su-30
Su-32
Su-33
Su-34
Su-35
Su-37

الطائرة Su-30 (Su-27P) مقاتلة إعتراضية طويلة المدى بمقعدين ظهرت عام 1989 وبدأت الخدمه في روسيا عام 1992 وهي مزودة براديو المواقع الجديد والذي يمكنها من نقل مواقع 10 أهداف إلى 4 مقاتلات أخرى
والنسخة Su-30M (MK-للتصدير) تستطيع حمل صواريخ جو-أرض حتى وزن 8 طن ويمكنها حمل صوارخ متوسطة المدي R-27 وقصيرة المدى R-73 ومتوسطة المدى R-77 'AMRAAM-ski' المتطورة
النسخة Su-30MKK تم تصديرها للصين والنسخة صممت خصيصا للهند وكانت صفقة ضخمة قدرت ب 1.5 إلى 1.8 مليار دولار
الطائرة Su-32FN مقاتلة متعددة الطلعات بمقعدين وهي نسخة التصدير ل Su-34 المقاتلة والقاذفة

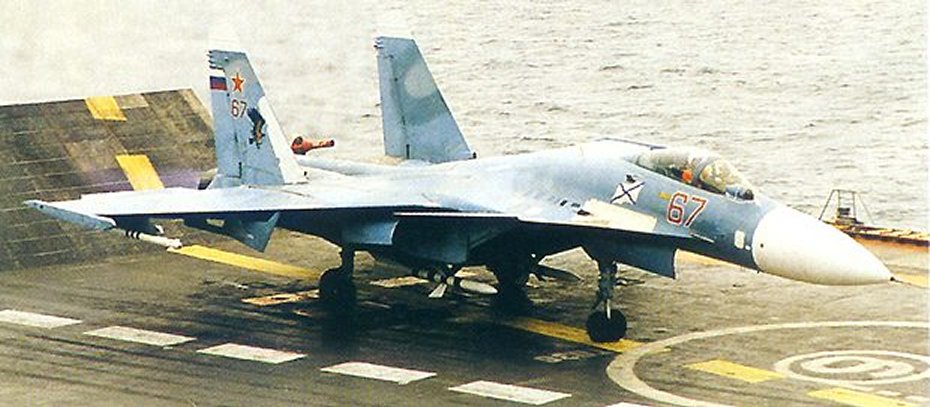

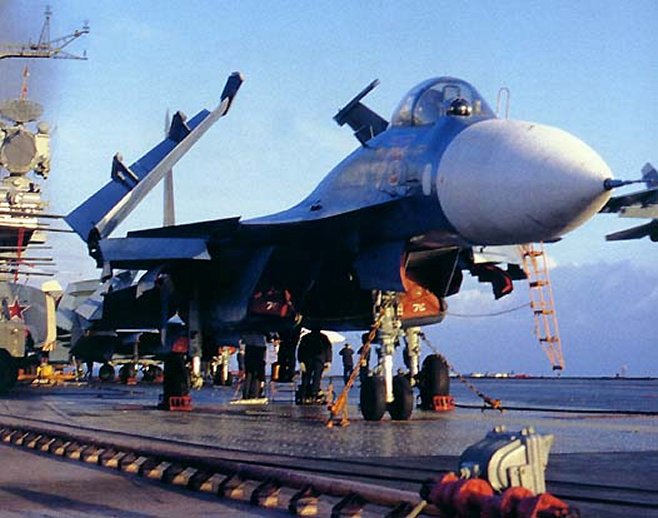

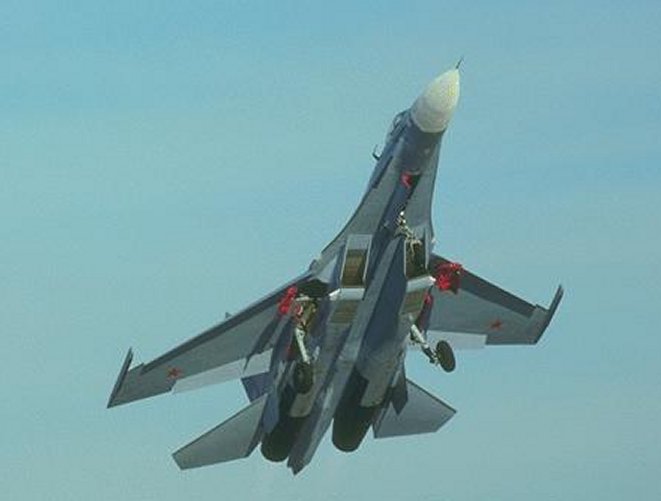

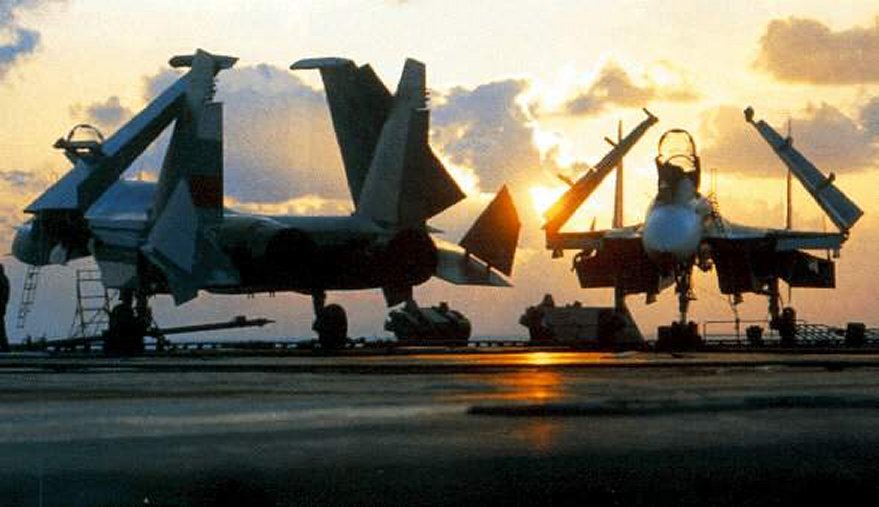

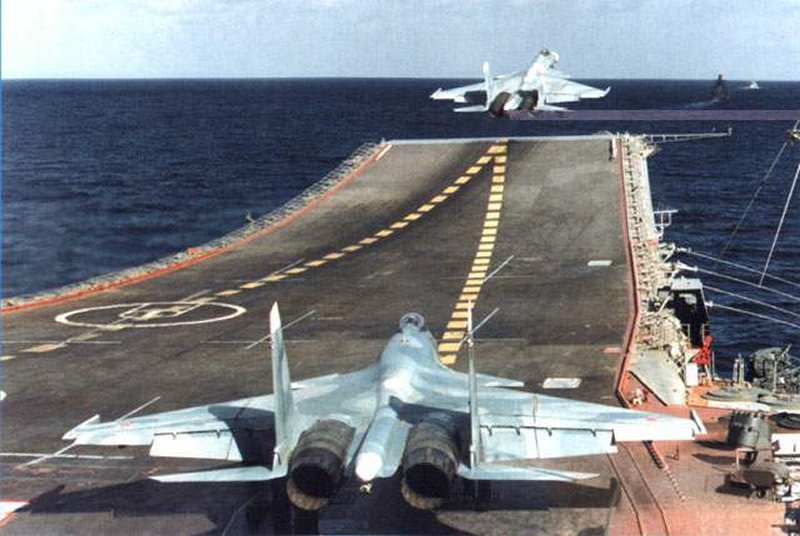

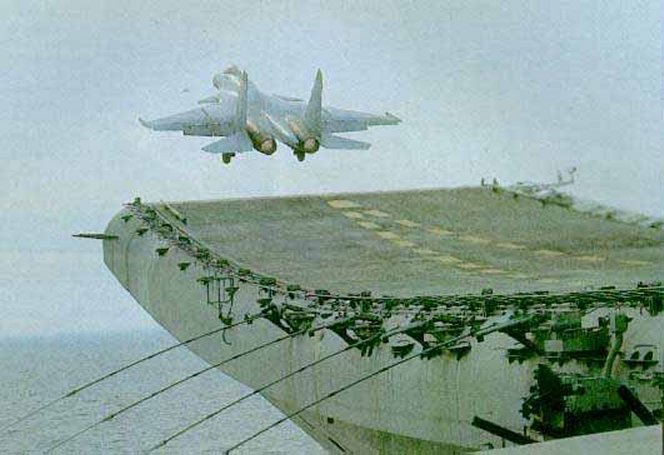

الطائرة Su-33 (Su-27K) ظهرت 1985 وبدأت الخدمة عام 1994وهي تصلح لحاملات الطائرات وتحمل صواريخ R-27EM مضادة للسفن
الطائرة Su-34 (Su-27IB - Istrebitel-Bombardirovshchik) ظهرت عام 1990 ولها محركان AL-31FP وهي بمقعدين
الطائرة Su-35 (Su-27M مقاتلة هجومية بمقعد واحد أول ظهور عام 1988 تحمل رادار مداه 400كم يمكنها من رصد 15 هدفوتطلق النار على 6أهداف منهم والرادار "Zuk" ("Scarab") له أنتنا تمكنه من تتبع 24 هدف متحرك وإطلاق النار على8 منهم في نفس الوقت وتستطيع حمل الصواريخ R-77, R-73, KS-172, R-27EM/AE, R-27E, R-27, H-31, H-29L/T, KAB-500L/KR, KAB-1500, H-15, H-65, H-59M, S-25LD, 500kg و قنابل تون 250كجم
الطائرة Su-37 مقاتلة بمقعد أو إثنين متعددة المهام ظهرت عام 1991 بمحرك نفاث من نوع Soyuz/Tumansky
يمكن لهذه المجموعة أن تحمل الأسلحة التالية1 GSh-30-1 30mm cannon with 150 rounds
R-27/R-73 AAMs
Kh-29T/Kh-31P/Kh-59M ASMs
bombs, rockets, drop tanks
ECM pods
carried on twelve external points

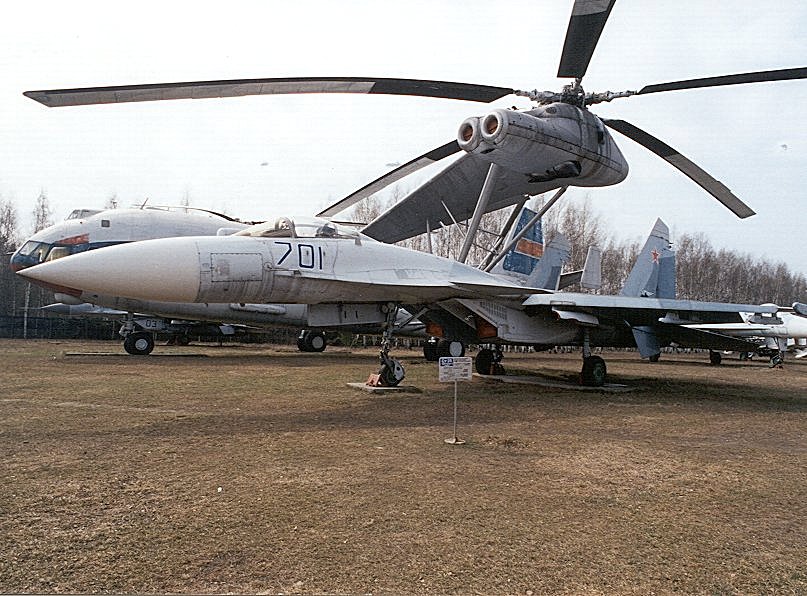

Su-37
1 x 30 mm gun: GSh-301 (150 rnds)
14 x Air-to-Air missiles: AA-10, AA-11, AA-12

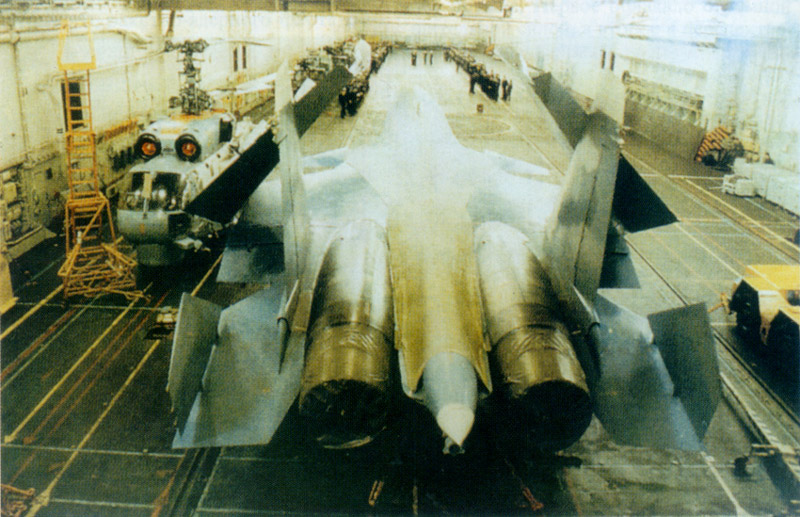

[URL="http://www.fas.org/man/dod-101/sys/ac/row/a1143kuzn4.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/row/a1143kuzn.jpg"][/URL]


[URL="http://www.fas.org/man/dod-101/sys/ac/row/su33.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/row/su27k1.jpg"][/URL]

[URL="http://www.defesanet.com.br/imagens/russia/sukhoi/su-30.jpg"][/URL]


[URL="http://www.fas.org/man/dod-101/sys/ac/row/a1143-kuzn5.jpg"][/URL]

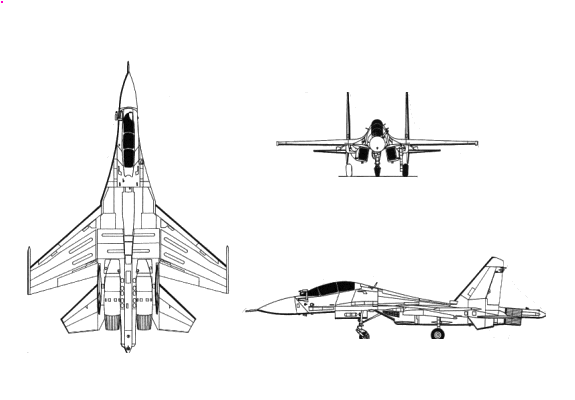

صور Su-30
[URL="http://www.fas.org/man/dod-101/sys/ac/row/su-30-line.gif"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/row/su30_01.jpg"][/URL]

صورة Su-32

[URL="http://www.fas.org/man/dod-101/sys/ac/row/su-32-line.gif"][/URL]

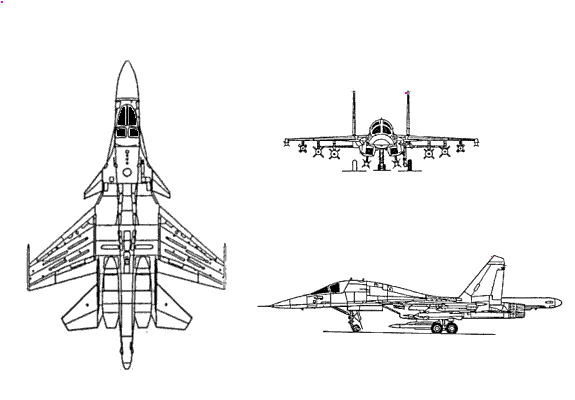

صورةSu-34

[URL="http://www.fas.org/man/dod-101/sys/ac/row/su-34-line.gif"][/URL]

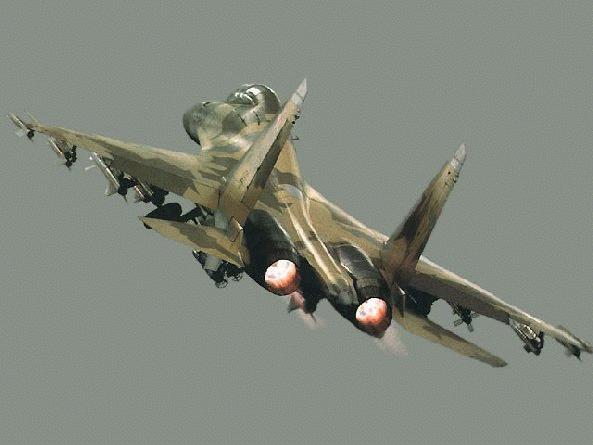

صورةSu-35

[URL="http://www.fas.org/man/dod-101/sys/ac/row/su33_2.jpg"][/URL]





تمت

حاولت جهدي من عمل موضوع من عده مصادر
وسامحوني على التقصير

التعديل الأخير:
إنضم
31 ديسمبر 2007
المشاركات
442
التفاعلات
20
راااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااااائع
موضوع شااااامل الحين الواحد مايتعب
افظل المواضيع يستحق التثبيت


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
يتم تثبيته الف شكر وموجهود رائع وكبير يعطيك العافية اخي الكريم


bany_bony

عضو مميز
إنضم
22 يناير 2008
المشاركات
1,979
التفاعلات
19 2
السلام عليكم ورحمة الله وبركاتة

موضوع رائه ومجهود جبار تشكر عليه

اتمنى ان ارى السوخوي 37 بالعلم السعودي


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
والله شكرا لكم على وجودكم وشكر اخينا اف 15 على المساعدة الكبيره
ماقصر وشكرا لكم


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
احببت ان اوضح ان طائرة سو-32\34 مختلفة تماما عن سو-27\30 مع انها من عائلة الفلانكرز الى انها تختلف كليا ولذا يجب وضعها منفصله ......وهناك نسخة تستخدم للبحريه هي سو-33 ub بمحركات tvc


a_aziz

عضو
إنضم
23 ديسمبر 2007
المشاركات
9,661
التفاعلات
262
بارك الله فيك وجزاك الله خير على مجهودك الرائع تسلم ايديك احب الطائرات الى قلبي سو 35 وسو 37 وسو 47 وسو 24 والسو 30 والسو 32

إنضم
10 يناير 2008
المشاركات
14
يصراحة الموضوع جميل جدا جدا و تشكر على المعلومات القيمة
و انت اثبت ما هو حقيقة السوخوى مقاتلة اكثر من ممتاز.........

إنضم
3 فبراير 2008
المشاركات
65
شكرا على هذه الصور الجميلة.وسؤالي هو هل توجد طائرة سوخوي تخفي(شبح) مع التقدير.


jassem

عضو
إنضم
18 مارس 2008
المشاركات
16
مشكور أخي ..لكن كثرة تسمياتها-su35, Su32, Su30,شوش نوعا ما الفكرة .هل لهذه السلسلة الطويلة و لهذه التسميات الكثيرة علاقة بالخصائص والمواصفات أم للتمويه فقط؟


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
