بسم الله الرحمن الرحيم

أخواني الأعزاء ، ارتأين اليوم ان اتحدث عن مدي تطور نظام الملاحه والتهديف لمقاتله أمريكا المستقبليه ال F-35 والذي اعتقد بأن الكثير منكم لا يعلم عنه شي وسوف اتحدث عنه بالمختصر المفيد مع شرح بالصوره

اعتقد بأن جميعنا يعلم بأن المقاتلات القديمه والحديثه منها تحمل انظمه ملاحه وتهديف والتي تختصر باللغه الأنجليزيه ب ( HEADS UP DISPLAY ( HUD والتي يتم بها عرض المعلومات الأساسيه التي يحتاج اليها الطيران والتي تغنيه عن متابعه جميع الشاشات الموجوده في قمر القياده للموديلات الحديثه او اجهزه القياس في قمره القياده في الموديلات القديمه والتي تستعمل كذلك لتوجيه الصواريخ المضاده للطائرات والهجوم الأرضي والبحري في بعض الحالات.

نظام الملاحه والتهديف الخاص بمقاتله F-16






ومن المعلومات التي تعتبر اساسيه والتي يتم عرضها هي ارتفاع الطائره ، سرعه الطائره ، اتجاه الطيران ، المدي المتبقي ، كذلك استعمالها لجعل رأس الصاروخ الحراري يطبق علي الهدف في حاله الأشتباك الجوي ، او حالات الهجوم الأرضي. هذا بالنسبه للطائرات القديمه والمعاصره وهذا النظام له بعض العيوب ومن اكبرها هو جعل الهدف المراد تدميره داخل مجال رؤيه جهاز التهديف وليس بعيدا عنه، اما في حاله مقاتله امريكا للقرن الواحد والعشرين فقد اختلف الحال تم الغاء نظام الملاح والتهديف ال HEADS UP DISPLAY والتي كانت تحملها النماذج الأوليه من مقاتله ال F-35 حيث انها ظهرت محدوديتها ويعيب عليها جعل الطائره تناور لوضع الهدف المراد تدميره ضمن مجالها حيث تم التغلب علي هذا العيب واعطاء الطيار مرونه اكبر للحصول علي الأهداف المراد تدميرها عن طريق إلغائها وأستبدالها بشي اخر.

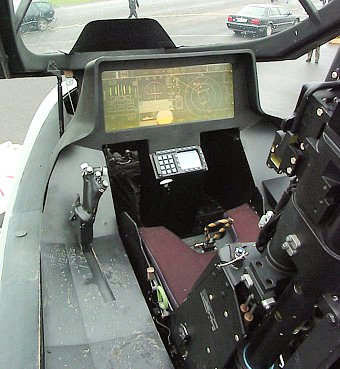

قمره قياده ال F-35 ويلاحظ عدم وجود نظام الملاحه والتهديف الموجود في الصوره أعلاه.





إذن السوال هو كيف تمكنت امريكا من تجاوز عيب جهاز الملاحه والتهديف HEADS UP DISPLAY والمستعمل حاليا في جميع الطائرات المعاصره ؟

كان الحل في التغلب علي عيوب جهاز الملاحه والتهديف هو دمجه في خوذه الطيار لإعطاءه حريه اكبر في اختيار الأهداف ومتابعتها وتدميرها مما سيشكل نقله نوعيه لمقاتله ال F-35 ليست موجوده حاليا في الكثير من الطائرات المتقدمه لدول العالم ، وليست موجوده في افضل الطائرات الروسيه.
لذلك عكفت امريكا علي اختبار الكثير من النماذج المستقبليه واختيار افضل خوذه تلبي هذا الدور المطلوب لمقاتله ال F-35

خوذه ال HMD المخصصه لمقاتله ال F-35




نظام الرؤيه الليليه المزوده بها الخوذه



زجاج عاكس لأشعه الشمس

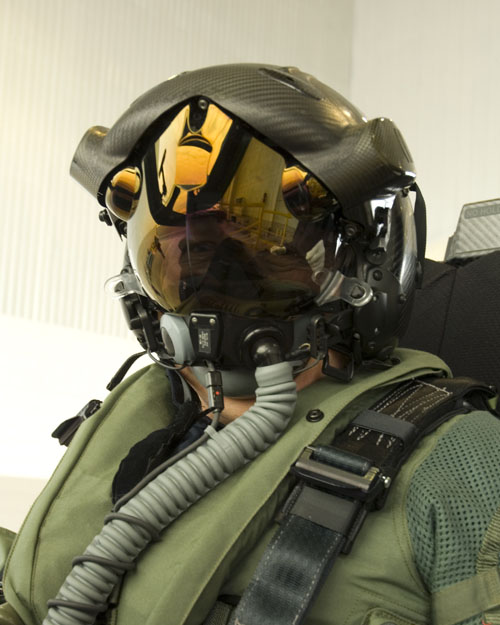

أحد الطيارين يرتدي الخوذه بمقاتله ال F-35




ومن مميزات هذه الخوذه هي عرض المعلومات علي زجاج خوذه الطيار وتحسين قدره الطيار علي تصويب اسلحته وتقليل وقت التصويب وكذلك عدم اجبار الطيار علي جعل طائرته تناور بغرض جعل الهدف امامه كي يتمكن من التصويب ، وكل ماعلي الطيار هو تحريك رأسه والنظر الي الهدف كي يتمكن من تصويب اسلحته عليها ، كذلك تمنحه القدره علي الرؤيه الليليه في حالات المهمات التي تتطلب الطيران في الليل.

قمره القياده من دون الطيار وخوذته



قمره القياده ويلاحظ المنطقه الخضراء والتي تمثل مجال ونوع الرؤيه للطيار عند ارتداءه الخوذه والتي يعرض بها جميع المعلومات التي يحتاج اليها الطيار وكذلك التضاريس الأرضيه.




ولعمل مقارنه بسيطه بين قمره قياده ال F-35 ونظام التهديف الموجود بالخوذه وبين احدث مقاتله في سلاح الجو الروسي السوخوي SU-35 لوجدنا ان قمره قياده السوخوي ونظام تهديفها لا يرقي للمستوي الموجود في مقاتله ال F-35

قمره قياده المقاتله SU-35BM الروسيه



ومما يحزن له القلب وتدمع له العين بأن اسرائيل سوف تحصل علي مقاتلات ال F-35 مع هذه الخوذ المتطوره.

التعديل الأخير بواسطة المشرف:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
موضوع ممتاز وعضو الله كنت دائما اقول للاخوة انه من الممتازين يشهد الله على ذلك
انا عندي سؤال اخي صلاح الدين هل الخوذة تعرض على الطيار كل المعلومات التي يحتاجها وكيف ينسق بينعملين مثلا احدهما على شاشة القمرة والاخر على الخوذة وماذا عن حالة القتال القريب حيث قد يظطر الطيار الى تحريك راسه بعد اتجاهات والتركيز على عدة امور


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
موضوع ممتاز وعضو الله كنت دائما اقول للاخوة انه من الممتازين يشهد الله على ذلك
انا عندي سؤال اخي صلاح الدين هل الخوذة تعرض على الطيار كل المعلومات التي يحتاجها وكيف ينسق بينعملين مثلا احدهما على شاشة القمرة والاخر على الخوذة وماذا عن حالة القتال القريب حيث قد يظطر الطيار الى تحريك راسه بعد اتجاهات والتركيز على عدة امور
هذه الخوذه استاذي تعمل بنفس مبدأ الخوذ المستعمله في الألعاب الأفتراضيه وهي تحرك الصوره وتغير المعلومات في حاله حركه الرأس لذلك الأجابه علي الشق الأول من سوالك هو نعم الخوذه تعرض جميع المعلومات التي يحتاج اليها الطيار اما بالنسبه للتنسيق بين شاشات القمره والخوذه ، فالجواب هو لاحاجه للتنسيق ، لان التصميم الجديد لقمره قياده ال F-35 ينقل جميع المعلومات للخوذه مما لا يقيد نظر الطيار ويسمح للطيار بالنظر في جميع الأتجاهات والحصول علي جميع المعلومات الموجوده بشاشات قمره القياده بنفس الوقت مما يحرر الطيار في حالات القتال الجوي القريب من النظر الي الشاشات وجعله قادرا علي استهداف الطائرات في حالات القتال الجوي القريب عن طريق خوذته والنظر الي الهدف.

وللمزيد من الأستفاده ، ارفق لك هذا الرابط الذي يحتوي علي المزيد من المعلومات عن الخوذه والتصميم قمره قياده ال F-35 ومميزاتهم.

الرابط : http://www.codeonemagazine.com/archives/2006/articles/apr_06/front-office/index.html


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
انا اعرف ان الاف 35 اكبر من الا22 ولكن هل حمل الاسلحة بداخلها يمكنها من حمل كب كبير من الاسلحة المتنوعة


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
انا اعرف ان الاف 35 اكبر من الا22 ولكن هل حمل الاسلحة بداخلها يمكنها من حمل كب كبير من الاسلحة المتنوعة
من الصعب الأجابه علي هذا السوال استاذي ، لانه قدره حمل الأسلحه تعتمد علي قدره الرفع للمحرك المستعمل وعوامل اخري مثل نوع التسليح المرغوب للمقاتله ، خصوصا ان النسخ المنتجه حاليا من الأف - 35 سيطرا عليها تطوير في المستقبل القريب مما سيمكنها من حمل مزيد من الأسلحه .

ولكن لتبسيط الأمور والخروج بأحسن اجابه لسوالك ، الأف - 22 صممت لتكون مقاتله تفوق جوي ، اي بمعني اخر صممت لحمل صواريخ جو - جو وليس صواريخ وذخائر موجهه للهجوم الأرضي ، لذلك فأن قدراتها في القصف الأرضي محدوده لانه مساحه التخزين الداخلي مصممه اساسا لحمل صواريخ جو - جو ونقاط التعليق بالأجنحه مخصصه لحمل صهاريج الوقود مما يقلل من حاله الشبحيه في حال استعمالها ، اما بالنسبه لمقاتله الأف - 35 فقد صممت هذه الطائره لتلعب نفس الدور الذي تلعبه مقاتله الأف - 16 وهو دور المقاتله المتعدده المهام ، وقد روعي في تصميمها جعل نقاط التعليق في بدن الطائره قادره علي حمل مختلف الذخائر الموجهه سواء كانت للقتال الجوي او للقصف الأرضي ، كذلك تم تزويدها بنقاط تعليق للجنحه لحمل الذخائر اكثر من الموجوده علي الأف - 22.

وللعلم فقط الحموله الحربيه لمقاتله الأف - 35 تختلف من طراز الي اخر ، حيث ان الحموله الحربيه للطراز الذي يقلع عموديا اقل من الحموله المخصصه للطراز الذي يقلع تقليديا من علي المدرجات.


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,959 25
الدولة
Jordan
موضوع جميل وصور اجمل ........من الامور المميزه لهذه الخوذه بالرغم من وظائفها الكبيره خفتها ولا تسبب اي اجهاد للطيار خصوصا اثناء القتال ....كما تعطي زاوية رؤيه كبيره جدا للطيار ويمكن دمج الصور من مجسات الطائره في نظام عرض الخوذه (حتى الان البعض يقول ان فقط صور رمزيه symbology وليس صور من انظمة العرض نفسها اي كصوره حقيقيه .
بالنسبه لقدرات القتال جو-جو فالف35 خصصت بنسبة %75 لمهمات الارضيه ..ولهذا فمواجهتها مع السوخوي -35 امر صعب دون مرافقة اخوها الاكبر ف22 حيث ان حمولتها من صواريخ جو-جو داخليا لا تسمح لها بدور جو-جو فعال ضد طائره مثل سو-35 ..
بالنسبه لقمرة السوخوي -35 فهي نقله نوعيه للروس بالرغم من انها لا تصل لمستوى قمرة ف35 بالتنسيق... ولم يقصد بها ان تصل لمستوى ف35 فالروس نفسهم صرحوا ان الباك فا هي من ستكون بمستوى الف22 و ف35 من حيث القدرات والتخفي ...ولكن من المؤكد ان هناك تشابه بين قمرة السو-35 والف22 من حيث الوظائف .......من الامور الجميله التي يمكن الافاده منها هو عرض مواقع الطائره المعاديه بناءا على معلومات rwr مما يعطي وعي ممتاز للطيار في القتال خصوصا القريب وهذا حسب مارايته لافلام شركة سوخوي انه متوفر ايضا في نظام التويب البصري الروسي للسو-35 ...

التعديل الأخير:

صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
موضوع جميل وصور اجمل ........من الامور المميزه لهذه الخوذه بالرغم من وظائفها الكبيره خفتها ولا تسبب اي اجهاد للطيار خصوصا اثناء القتال ....كما تعطي زاوية رؤيه كبيره جدا للطيار ويمكن دمج الصور من مجسات الطائره في نظام عرض الخوذه (حتى الان البعض يقول ان فقط صور رمزيه symbology وليس صور من انظمة العرض نفسها اي كصوره حقيقيه .
بالنسبه لقدرات القتال جو-جو فالف35 خصصت بنسبة %75 لمهمات الارضيه ..ولهذا فمواجهتها مع السوخوي -35 امر صعب دون مرافقة اخوها الاكبر ف22 حيث ان حمولتها من صواريخ جو-جو داخليا لا تسمح لها بدور جو-جو فعال ضد طائره مثل سو-35 ..
بالنسبه لقمرة السوخوي -35 فهي نقله نوعيه للروس بالرغم من انها لا تصل لمستوى قمرة ف35 بالتنسيق... ولم يقصد بها ان تصل لمستوى ف35 فالروس نفسهم صرحوا ان الباك فا هي من ستكون بمستوى الف22 و ف35 من حيث القدرات والتخفي ...ولكن من المؤكد ان هناك تشابه بين قمرة السو-35 والف22 من حيث الوظائف .......من الامور الجميله التي يمكن الافاده منها هو عرض مواقع الطائره المعاديه بناءا على معلومات rwr مما يعطي وعي ممتاز للطيار في القتال خصوصا القريب وهذا حسب مارايته لافلام شركة سوخوي انه متوفر ايضا في نظام التويب البصري الروسي للسو-35 ...
معلوماتك اكثر من ممتاز استاذي ، واحب ان اضيف اضافه بسيطه وهي ان نظام التويب البصري الروسي للسوخوي - 35 يعتمد علي المستشعر الحراري الأمامي الموجود فوق مقدمه الطائره وهوا لا يرقي لمستوي الخوذه ونظامها البصري لمقاتله الأف - 35 ولكن يبقي له مميزاته والتي من اهمها استعماله كبديل لرادار الطائره في مهام القتال الجوي وملاحقه البصمه الحراريه للأهداف الجويه وتوجيه صواريخ الجو - جو ضدها.


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
الصراحة مالم يدخل في دماغي كيف يتم عرض معلومات عديدة على خوذة الطيار الصغيرة يعني ماذا لو ظهر عطل بالطائرة وفي نفس الوقت تعرضت الطائرة لهجوم دفاع جوي ووجود مقاتلة معادية في الجو كيف ستوضع كل هده المعلومات امام خوذة الطيار وكيف له ان ينسق بينها


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
الصراحة مالم يدخل في دماغي كيف يتم عرض معلومات عديدة على خوذة الطيار الصغيرة يعني ماذا لو ظهر عطل بالطائرة وفي نفس الوقت تعرضت الطائرة لهجوم دفاع جوي ووجود مقاتلة معادية في الجو كيف ستوضع كل هده المعلومات امام خوذة الطيار وكيف له ان ينسق بينها
استاذي العزيز ، ماذكرته ممكن ان يحدث لآي مقاتله اخري تجد نفسها في الوضع الذي ذكرته ، اما بالنسبه للمعلومات المذكوره علي الخوذه فهيا تتغير تبعا لإراده الطيار نفسه وحسب نمط القتال الذي يختاره ، بمعني اخر لو كانت الطائره في مهمه قصف واختار الطيار نمط القصف الأرضي سوف تظهر له المعلومات الخاصه بالأهداف الأرضيه ، اما في حاله القتال الجوي فسوف تظهر له المعلومات الخاصه بالقتال الجوي وهكذا ، لانه في الأول والأخير الطيار هو من يتحكم بالطائره ونوع المعلومات التي يرغب بها.


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,959 25
الدولة
Jordan
الصراحة مالم يدخل في دماغي كيف يتم عرض معلومات عديدة على خوذة الطيار الصغيرة يعني ماذا لو ظهر عطل بالطائرة وفي نفس الوقت تعرضت الطائرة لهجوم دفاع جوي ووجود مقاتلة معادية في الجو كيف ستوضع كل هده المعلومات امام خوذة الطيار وكيف له ان ينسق بينها
الخوذه هي لاستبدال ال hud وليس لاستبدال شاشات ال mfd او multy functions dispaly ولهذا فشاشات mfd تعطي معلومات كامله عن وضع الطائره والهادف المعاديه والوقود وانقاط الطريق والاسلحه وغيرها ...يعني الخوذه ستكون معلومات للقتال ورموز ملاحيه لاراحة الطيار وتركيزه على انجاز المعركه بسهوله .
..لهذا الطائرات مقل سو-35 و ف35 و ف22 تمتلك انماط مختلفه اي انها عند القتال الجوي تستطيع مسح الفضاء الجوي امام المقاتله والاطباق على الاهداف الجويه ولكن بنفس الوقت تستطيع ان ترى الاهداف الارضيه الخطيره وغيرها...اي لا تكون عمياء عن الاهداف الاخرى لان هذا قد يجعل الطائره تدخل في خطر كبير ... ولكن لا تستطيع الاطباق عليها الا اذا تحولت الى نمط اخر ...يعني بمعنى اخر قدرات كشف وما يسمى قدرات اطباق او تحديق ...على كل حال الطيار هو من في النهايه سيقرر الاولويه ..اي لنفرض ان الطائره تقاتل طائره معاديه جو-جو فالطيار يستطيع ان يعرف ان هناك رادار اطبق عليه سواء من منصه جويه او ارضيه وعند اطلاق الصاروخ ايضا يعرف ان الصاروخ انطلق نحوه لان الطائرات تمتلك نظام التحذير الراداري ونظام التحذير من الصواريخ المقتربه (هناك موضوع مثبت عن الانظمه الدفاعيه للطائره) ...و التحذير يكون برمز صوتي وضوئي ولكل حاله هناك صوت تنبيه مختلف ....

حسب فهمي لكلامك ...اذا حدث خلل في الطائره نتيجة اعطال وتعرضت للهجوم فهذا يعني ان الطيار سيقفز لا محاله ...

بالنسبه لطريقة عرض المعلومات على الخوذه فالمبدا سيكون اعطاء معلومات ملاحيه للطائره واعطاء نوع السلاح الذي سيستخدم واعطاء المعلومات كامله عن الهدف المعادي بالاضافه الى ترميز لاحداثيات الهدف المعادي والاشاره عليه عند الاطباق عليه للاطلاق ...هناك موضوع قريب عنه واسمه (القتل بالنظر) يمكن ان يعطيك فكره عن المبدا موجود في نفس القسم
هناك معلومات تقول انه يجري تطوير لجعل النظام يتماشى مع حركة العين فقط وليس الراس اي ان المجس يتتبع حركه بؤبؤ العين فقط ....
http://defense-arab.com/t3853.html

التعديل الأخير:

صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
هذه الخاصيه موجوده كذلك بمقاتلات الميغ - 29 والسوخوي ولكنها لا تقرن من ناحيه التطور اذا قورنت بالخاصيه الموجوده في الأف - 35

هذا فيديو تشبيهي لنظام التصويب الموجود بخوذه طيارين الميغ - 29 والسوخوي يوضح طريقه عملها.

[youtube]NcxGWz7gq3U[/youtube]


air 1987

عضو
إنضم
10 سبتمبر 2008
المشاركات
29
خطيره الطياره راح تسوي مع f22 تفوق جوي غير طبيعي
مشكور على المعلومات القيمه


aero-lyes

عضو
إنضم
20 أكتوبر 2008
المشاركات
146
التفاعلات
22
موضوع شيق وممتاز و رائع ارجو من المشرف تثبيته
لاكنك قلت

كان الحل في التغلب علي عيوب جهاز الملاحه والتهديف هو دمجه في خوذه الطيار لإعطاءه حريه اكبر في اختيار الأهداف ومتابعتها وتدميرها مما سيشكل نقله نوعيه لمقاتله ال F-35 ليست موجوده حاليا في الكثير من الطائرات المتقدمه لدول العالم ، وليست موجوده في افضل الطائرات الروسيه

انا اسف ولكن الطيارين الروسين فقط وانا اقول فقط عندهم مثل هذه الخوذة وانا شخصيا رايتهم و هم يرتدونها خلال ادائي للخدمة الوطنية بمدرسة طفراوي للطيران حيث كان هناك طيارين روسين اتو با سو 30 حيث قال لنا النقيب انهم وحدهم من يملكون هذه التقنية في العالم ولم يريد بيعها لاحد و العلم للله.
اما العموم فالموضوع ممتاز و مليئ بالصور
شكرا لك وارجوا التثبيت


aero-lyes

عضو
إنضم
20 أكتوبر 2008
المشاركات
146
التفاعلات
22
موضوع شيق وممتاز و رائع ارجو من المشرف تثبيته
لاكنك قلت

كان الحل في التغلب علي عيوب جهاز الملاحه والتهديف هو دمجه في خوذه الطيار لإعطاءه حريه اكبر في اختيار الأهداف ومتابعتها وتدميرها مما سيشكل نقله نوعيه لمقاتله ال F-35 ليست موجوده حاليا في الكثير من الطائرات المتقدمه لدول العالم ، وليست موجوده في افضل الطائرات الروسيه

انا اسف ولكن الطيارين الروسين فقط وانا اقول فقط عندهم مثل هذه الخوذة وانا شخصيا رايتهم و هم يرتدونها خلال ادائي للخدمة الوطنية بمدرسة طفراوي للطيران حيث كان هناك طيارين روسين اتو با سو 30 حيث قال لنا النقيب انهم وحدهم من يملكون هذه التقنية في العالم ولم يريدو بيعها لاحد و العلم للله.
اما العموم فالموضوع ممتاز و مليئ بالصور
شكرا لك وارجوا التثبيت


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,612
التفاعلات
223
الاف35 متطورة جداً جداً وهي تفوق السوخوي 35 من جميع النواحي تقريباً باستثناء المدى والسرعة والقتال الجوي
على كل حال لو امتلكت هذه الطائرة القدرات القتالية الجبارة للأف 22 لكانت فعلاً المقاتلة التي ستقود القرن الواحد والعشرين


osama_1010

عضو
إنضم
18 نوفمبر 2008
المشاركات
1,931
التفاعلات
48
مشكور اخي الكريم على المعلومات القيمة ..................تقبل مروري


تايفون

عضو
إنضم
23 يناير 2008
المشاركات
548
التفاعلات
10
يعطيك العافية واتمنى يوما ان يكون عليها العلم السعودي


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
يعطيك العافية واتمنى يوما ان يكون عليها العلم السعودي
هنالك اخبار بأن أمريكا سوف تبيع هذه الطائره الي السعوديه حتي لاتخسرها كزبون لأسلحتها.
