* معرض الصين الجوي 2014 والاسحلة الحديثة التي ستظهر فيه * ( متابعة )

إنضم
12 ديسمبر 2013
المشاركات
2,924
التفاعل
5,296 0 0
معرض الصين الجوي Zhuhai 2014
سيقام من الفترة 11/16 الجاري


الصين تقدم 3 أنواع جديدة من طائرات النقل العسكري بحمولات مختلفة على النحوي الآتي :

- الطائرة Y-20 للنقل الاستراتيجي بحمول 66 طن

- الطائرة Y-30 للنقل التكتيكي بحمولة 30 طن ( بحب التوقّعات )

- الطائرة Y-9 للنقل التكتيكي بحمولة 25 طن

________________________________
.





الصين تقدّم عائلة قنابل FT الذكيّة الموجّهة بمنظومة الملاحة بالاقمار الصناعية والقصور الذاتي GPS + INS Navigation والمستنسخة من عائلة قنابل JDAM الأمريكية وبمختلف الاوزان من 25 كج وحتى 500 كج ، كما قدّمت صواريخ TL-1 / TL-2 جو-سطح الخفيفة قصيرة المدى المضادة للسفن والموجهة كهروبصريا وحراريا ويبلغ مداها 4 - 15 كم .

____________________________






النسخة الصينية من صاروخ الجافلين الأمريكي المضاد للدبابات تتألق في معرض تشوهاي 2014

الصاروخ الصيني يحمل اسم HJ-12 ذات نمط الهجوم العلوي Top-Down Attack المماثل للصاروخ الأمريكي جافلين FGM-148 Javelin والصاروخ السويسري BILL 2 والإسرائيلي Spike .

يمتلك القاذف منظومة رصد وتتبع كهروبصرية / حرارية IR Infrared / EO Electro-Optic تتيح قدرة ضرب الاهداف المدرعة حتى مسافة 4000 متر نهارا و2000 متر ليلا .

الصاروخ يمتلك ايضا نمط الطيران الافقي المباشر Direct Flight Mode مثل باقي منظومات الصواريخ المضادة للدبابات وفي هذه الحالة يمتلك رأسه الحربي قدرة اختراق تصل الى 1100 ملم ضد الدروع

.




حجم الطائرة السوخوي اكبر من الطائرة الصينية في الدقيقه السابعة تقريبا الضعف فهل يؤثر ذلك على حمولة الطائرة الصينية من الاسلحة والوقود وهل يميزها عن الطائرات الروسية من ناحية البصمة الرادارية فهي في الاساس شبحية

بعض انواع الاسلحة الصينية تقدمها الصين في معرض " تشوهاي Zhuhai 2014 " -
.
10404430_614097945369345_785568387725208910_n%2B%D9%85%D9%82%D8%A7%D8%AA%D9%84%D8%A9%2B%D8%A7%D9%84%D8%AC%D9%8A%D9%84%2B%D8%A7%D9%84%D8%AE%D8%A7%D9%85%D8%B3%2B%D8%A7%D9%84%D8%B4%D8%A8%D8%AD%D9%8A%D8%A9%2B%D8%A7%D9%84%D8%B5%D9%8A%D9%86%D9%8A%D8%A9%2BFC-31.jpg

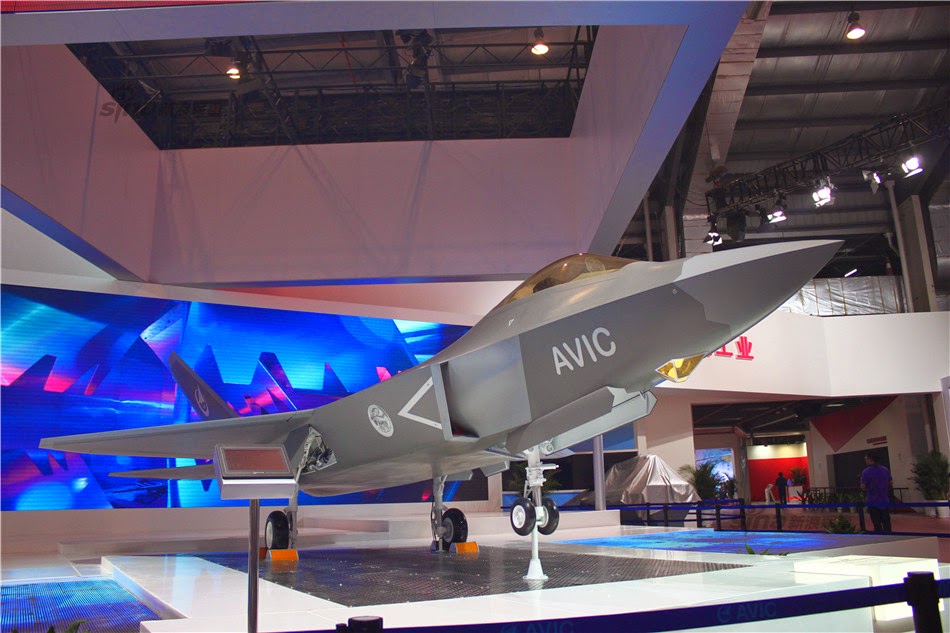

مقاتلة الجيل الخامس الشبحية الصينية FC-31
المجسّم الخاص بمقاتلة الجيل الخامس الشبحية الصينية FC-31 ( سابقا J-31 ) في معرض " تشوهاي 2014 Zhuhai " ويظهر فيه تعديلات في تصميم اطراف الدفّة والذيل والأجنحة لتقليل المقطع الراداري وزيادة الشبحية كما تم تعديل تصميم فوهّات العادم للمحركات وفي الغالب ستكون بتقنية الدفع الموجّه لزيادة القدرة على المناورة واخيرا وهو الأهم تم اضافة منظومة كهروبصرية / حرارية للرصد والتهديف مماثلة تماما لمنظومة EOTS الخاصة بالمقاتلة الامريكية F-35 وتظهر امامكم في الصورة اليُمنى بالاعلى واليُسرى بالاسفل .
منظومة EOTS او Electro-Optical Targeting System هي البديل المستقبلي لحواضن الملاحة والتهديف التي تحملها المقاتلات حيث يتم دمجها ضمن هيكل المقاتلة كما هو واضح أمامكم .
تتكون المنظومة من راصد حراري بالاشعة تحت الحمراء للملاحة FLIR Forward Look Infrared وجهاز بحث وتتبع بالأشعة تحت الحمراء IRST Infrared Search & Track ومُحدد للمدى وللاهداف بالليزر Laser Range Finder / Designator ومُتتبع لشعاع الليزر الصادر من الوحدات الارضيّة المسؤولة عن انارة الاهداف للمقاتلة Laser Spotter ومن مسافات بعيدة وبالتالي تتيح المنظومة للمقاتلة قدرة الاشتباك مع الاهداف الجوية والبريّة ليلا ونهارا وفي مختلف الظروف وبدقّة عالية

مجموعة متنوّعة من انظمة الدفاع الجوي تقدمها الصين في معرض " تشوهاي Zhuhai 2014 " الذي تبدأ فعالياته اليوم
المنظومات بالترتيب :
- منظومة FM-3000 متوسطة المدى للاطلاق الرأسي للصواريخ VLS Vertical Launch System

1620585_614122652033541_9203429368761517172_n%2B%D9%85%D9%86%D8%B8%D9%88%D9%85%D8%A9%2BFM-3000.jpg

.
- منظومة FK-3 بعيدة المدى يصل مداها الى 100 كم واقصى ارتفاع 27 كم
14586_614122738700199_3061183300967617995_n%2B%D9%85%D9%86%D8%B8%D9%88%D9%85%D8%A9%2BFK-3.jpg

- منظومة Sky Dragon 50 متوسطة المدى يصل مداها الى 50 كم واقصى ارتفاع 20 كم
7596_614122762033530_191124934203608053_n%2B%D9%85%D9%86%D8%B8%D9%88%D9%85%D8%A9%2BSky%2BDragon%2B50.jpg

- منظومة KS-1C متوسطة / بعيدة المدى يصل مداها الى 70 كم واقصى ارتفاع 25 كم
10449169_614122835366856_2351289198006868984_n%2B%D9%85%D9%86%D8%B8%D9%88%D9%85%D8%A9%2BKS-1C.jpg

- منظومة Sky Dragon 12 قصيرة المدى يصل مداها الى 12 كم واقصى ارتفاع 5 كم
10628539_614122822033524_4384153003376909795_n%2B%D9%85%D9%86%D8%B8%D9%88%D9%85%D8%A9%2BSky%2BDragon%2B12.jpg

.
موقع القوات المسلحة المصرية
http://www.everythinghere1.com/2014/11/zhuhai-2014.html

حجم الطائرة السوخوي اكبر من الطائرة الصينية في الدقيقه السابعة تقريبا الضعف فهل يؤثر ذلك على حمولة الطائرة الصينية من الاسلحة والوقود وهل يميزها عن الطائرات الروسية من ناحية البصمة الرادارية فهي في الاساس شبحية
يؤثر عليها بالضرورة

النسخة الصينية من صاروخ الجافلين الأمريكي المضاد للدبابات تتألق في معرض تشوهاي 2014

الصاروخ الصيني يحمل اسم HJ-12 ذات نمط الهجوم العلوي Top-Down Attack المماثل للصاروخ الأمريكي جافلين FGM-148 Javelin والصاروخ السويسري BILL 2 والإسرائيلي Spike .

يمتلك القاذف منظومة رصد وتتبع كهروبصرية / حرارية IR Infrared / EO Electro-Optic تتيح قدرة ضرب الاهداف المدرعة حتى مسافة 4000 متر نهارا و2000 متر ليلا .

الصاروخ يمتلك ايضا نمط الطيران الافقي المباشر Direct Flight Mode مثل باقي منظومات الصواريخ المضادة للدبابات وفي هذه الحالة يمتلك رأسه الحربي قدرة اختراق تصل الى 1100 ملم ضد الدروع
.





قمة الروعه
يومآ بعد يوم يزيد اهتمامي للمنتجات الصينيه

الاختراقات الصينية للحكومة الامريكية اتت بثمارها حتى و ان كان القليل ..

الصين تتالق بهذا المعرض

متابعة
تقدّم الصين عائلة القنابل الذكيّة الانزلاقيّة LS-6 Glide Precision Guided Bomb الموجّهة بمنظومة الملاحة بالاقمار الصناعية والقصور الذاتي GPS + INS Navigation بأوزان 50 و100 و250 و500 كج ويبلغ مداها 60 كم ويتم اطلاقها من ارتفاع 4 - 11 كم على سرعة مناسبة للاطلاق تبلغ 600 - 1000 كم / ساعة للمقاتلة .

______________________________





| تُقدّم الصين عائلة من الصواريخ الجوّالة المضادة للسفن والمطلقة من الجو والبحر بعدّة اصدارات :

- C-602 يُطلق جوا وبحرا ( مضاد للأهداف البرّية ايضا ) ويبلغ مداه 280 كم للنسخة التصديرية ( 400 كم للنسخة المحلّية ) ويتم تتوجيهه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة ويحتوي ايضا على منظومة الملاحة بالأقمار الصناعية والقصور الذاتي GPS + INS للنسخة التصديرية ويضاف منظومة GLONASS للنسخة المحلّية .

- C-701AR مماثل للمافريك AGM-65 Maverick الامريكي ولكنه يُطلق بحرا وارضا بخلاف الجو ايضا ويبلغ مداه 25 كم ويتم توجيهه حراريا او تليفزيونيا او راداريا حسب الاصدار .

- C-704 يّطلق جوا وبحرا ويبلغ مداه 35 كم ويتم توجيهه بالرادار وكذلك الاشعة تحت الحمراء وكهروبصريا .

- C-705 يُطلق جوا وبحرا ويبلغ مداه 140 كم ويتم توجيهه بالرادار او كهروبصريا او الاشعة تحت الحمراء .

- C-802A يُطلق جوا ويبلغ مداه 180 كم ويتم توجيهه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة .

_____________________________







روسيا والصين تعملان على تصميم مروحية نقل ثقيلة حديثة .
_______________________________________​

ستعمل روسيا والصين على تصميم مروحية نقل ثقيلة حديثة حيث صرح مدير عام شركة "مروحيات روسيا" اليكساندر ميخييف لوكالة " نوفوستي " للأنباء ان المواصفات التقنية للمروحية الجديدة سيم الكشف عنها بحلول فبراير القادم .

وقال ميخييف على هامش معرض " Airshow China 2014 " : " نحن نعمل الآن على وضع برنامج التعاون وتوزيع المسؤوليات ". واضاف انه يتعين على الجانبين تحديد حصة الصين وروسيا في المشروع وإعداد قائمة مكاتب التصاميم المشاركة فيه .

وكان قد تم في يوليو 2014 التوصل إلى اتفاق مبدئي بين الجانبين الروسي والصيني على تصميم مروحية ثقيلة حيث دار الحديث آنذاك حول مروحية تبلغ حمولتها 15 طنا وكان من المفترض أن تصبح المروحية الجديدة نسخة مطورة لمروحية " مي - 26 " التي تم تصميمها في ثمانينات القرن الماضي .

ولكن في أكتوبر 2014 أعلن نائب رئيس الوزراء الروسي دميتري روجوزين في أن الجانبين اتفقا على تصميم مروحية تبلغ حمولتها 38 طنا .

__________________________
