" الديلي بيست " الـ F-35 لا تستطيع التخفي

[Khalifa ss]

[ الديلي بيست , الـ F-35 تعجز عن التخفي ضد الرادارات الروسية ]

​

المصدر :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

قالت صحيفة الديلي بيست أن المقاتلة الأمريكية المستقبلية F-35 لا تستطيع مواجهة الرادارات المضادة
إلكترونياً بشكل فعال و أنها ليست قادرة عن التخفي من الرادارات الروسية الحديثة .
تابعت الصحيفة بأن الحكومة الأمريكية تنفق مئات المليارات على طائرة يجب أن ترافقها طائرات أخرى للحرب
الألكترونية في المهمات .
و قالت الصحيفة بأن الجيش الروسي يملك أنظمة رادار حديثة يبلغ عرضها 30 متراً يستطيع تغيير إتجاهه
بسرعة فائقة دون الحاجة لتغيير اتجاه صحنه .
كما عبر البنتاغون من قلقله بسبب تقنية صينية حديثة خصوصاً السفن التي تحمل رادار TYPE 517M
و وضعت الحكومة الأمريكية خطة لإنتاج 3 أنواع من المقاتلة F-35 للقوات الجوية و البحرية و قوات
المارينز و تنوي بيعها لدول أخرى مثل اليابان و كوريا و بريطانيا و كندا .



[Tubacooo]

المقاتلة تم كشفها على VHF مش عارف الظاهر فى مشكلة تتعلق بالتصميم اصلا تجعل منها مخفضة البصمة وليست شبح كامل



[صاحب الزمان]

هل يقصدون ان الجراولر يجب ان ترافقها



[ابن جلا]

كل الطائرات يمكن للرادار كشفها لكن هذا يعتمد على المسافة التي يمكن للرادارات ان تكشفها فقد تكون وقتها في مرمى صواريخها



[iraqiforever]

السلام عليكم

اولا اسلم على كل الاصدقاء بالمنتدى وبالنسبة للخبر احب اقول

راحت فلوسك يا صابر



[F15as]

يصنعون طائره ويصنعون رادار يكتشفها ثم يصنعون طائره علشان الرادار مايكتشفها
وفجاه يصنعون رادار علشان يكتسف الطائره اللي الرادار اﻻول ما اكتشفها
ما اقول اﻻ الله ﻻيشغلنا اﻻ بطاعته



[لِـــصّ]

منذ عام 2011 وأنا أقول برنامج المقاتلة F 35 في طريقة للفشل

السبب هي الإعباء المالية الباهضة التي لحقت بهذه الطائرة وهي أول طائرة في العالم تباع وهي لم تدخل الخدمة

الآن أستطيع القول أمريكا سوف تعيش في الكارثة المالية وليست الهاوية فقط



[الدرع المصري]

التصدي للطائرات الشبحيه او ذات المقطع الرادارى الصغير
اولا/ التصميم الشبحي في المقدمه والحواف المائله هو شئ اساسي في تصميمات vlo
وهذا الصميم يعمل ضد نطاقات x band حيث يعمل علي تشتيت موجاتها بعيد عن
مصدرها..

لكن هذا التصميم الشبحي للطائره والذي يواجه x band ,,,تقل فاعليته في مواجهة نطاقات من الترددات اقل مثل s band ,,,

وتقل فاعليته أكثر وأكثر عند مواجهة نطاقات اقل مثل l band وهكذا كلما
ابتعد النطاق الترددي عن x band ,تقل فاعلية التصميم الشبحي stealth
design ضد هذه النطاقات...
أذا لو طائره شبحيه (مثل الاف 22) تعد ككرة تنس صغيره بالنسبه لرادار x band معادي (وهذا يظهر صعوبة كشفها بهذا النطاق),,
لكنها ستصبح كرة سله أمام رادارات تعمل علي نطاقات اقل من L band ..
فالرادار Xband له طول موجي صغير (من 2.5 الي 4 سم) وتردد عالي (8 الي 12 جيجاهرتز)(حيث
أن العلاقه عكسيه بين التردد والطول الموجي) وبالتالي يذهب لمسافه أطول
بدون الحاجه لانتنا كبيره في الحجم فيزيائيا (بسبب التردد العالي ) ويحتاج
لطاقه اقل مقارنة بـ l band.

L band له طول موجي أكبر( 15 الي 30 سم) وبالتالي تردد صغير (1 الي 2
جيجاهرتز) وفي حالة استخدامه ككاشف بعيد المدي فهو يحتاج لانتنا كبيره جدا
لايمكن لانف الفلانكر حملها ,,قد تحملها طائرات الاواكس مثل الصيني ويحتاج طاقه عاليه جدا لبث هذه الموجات بسبب ترددها الصغير
علي عكس x band...كلما قل التردد frequency والتالي يزداد الطول الموجي wavelength حيث أن العلاقه بينهم عكسيه .. الطول الموجي = السرعه/التردد

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

لذالك نجد الرادارات الحديثه الروسيه المخصصه ضد الاستيلث تجدها ذات طول موجي كبير يصل الي 1 متر وأكثر

مواد RAM الماصه ايضا تقل كفاءتها عند مواجهتها بنطاقات VHF و UHF و L BAND..

S-400 Triumf 96L6E L-band radar

Nebo SVU AESA

Vostok D/E

Protivnik GE 3D

LEMZ 96L6E



يمكن أستخدام نماذج ايسا علي نطاق l band وذات عدد مرسلات اقل في مدي
ترددي من 1 الي 2 جيجا هرتز لتحقق كشف بمسافه جيده,,و الروس استخدمو
12 t/r لكل مصفوفه وكل t/r بطاقه 200 وات اي 2.4 كيلووات للوحده و 4.8
كيلووات للجناحين (ويمكن وضع وحده اخري علي الذيل),,وهناك مشروع لتطوير
نظام تبريد سائل للوحدات لتزيد طاقة ال t/r الي 1 كيلووات اي 12 كيلووات
للوحده و 24 للجناحين وهذا بالطبع جيد بالنسبه ل l band
فالهدف ذو rcs واحد متر مربع ,,لو t/r 12 Hi Gain / Uprated يبقي 23.8 ميل بحري اي حوالي 44 كم

ولو Hi Gain / Uprated بعدد 16 t/r يبقي 25 ميل بحري 47 كم..

وهناك خيارات لتطوير انظمة التبريد وطاقة الموديولز واعدادها لزيادة الطاقه الكليه ومدي الكشف لكن بالنسبه للرابتور تبقى صعبة المنال لكن هناك ثوره حقيقيه فى الابحاث لتطوير انظمه قادره على كشفها من مسافه مناسبه منها على سبيل المثال الاواكسى الصينى
KJ-2000

الذى يعمل فى نطاق L-band و التى انتجت منها الصين 4 طائرات لاستخدامها فى قيادة مقاتلات J11B الجديد

و الروس ايضا استفادوا من وضع رادرات L band علي اجنحة السوخوي 35 (ومن الممكن وضعا بأماكن أخري
بالطائره ) وهذا لتعمل ضد طائرات الشبح التي تواجه بكفاءه فقط نطاقات x
band ...

NIIP L-Band AESA (تحت التطوير لزيادة المدي ) للشبح الروسيه باك فا

و بذالك اذا امكن لنا كشف الطائرات الشبحيه من مدى مناسب فان ذالك يجعل المعركه الجويه متكافئه نوعا ما فى انتظار العوامل التقليديه التى تحسم المعركه الجويه كالمناوره وبواحث الصواريخ والاجراءات الالكترونيه النشطه ضد الصواريخ المعاديه...

والرابتور تمتلك اجراءات حركيه وصواريخ تجعلها تستطيع الدخول في هذه المعركه التقليديه...

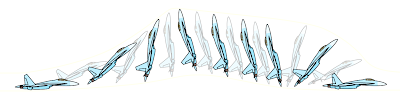

علي عكس ذلك نجد الاف 35 بمناورتها الضعيفه خصوصا عائلة الفلانكر و شبيهاتها من جيان 11 او النسخه الصينيه من الفلانكر

الاف 35 مصممه للتغلب علي الرادارات التي تعمل علي النطاق x band
first look - first shot - first kill

نطاق l band يستطيع الشوشره jamming علي نظم توزيع المعلومات في الطائره ونظم تحديد المواقع gps ونظم التعارف IFF .

..
A much more interesting disclosure was the demonstrator for an L-Band
AESA, embedded in the leading edges of a Flanker wing. This provides a
potentially effective counter-stealth sensor against designs like the
F-35 series, but also potentially high power jamming against Link 16 and GPS channels, as well as embedded IFF capabilities.

هناك صعوبه لعمل تشويش علي رادارات l band وذلك بسبب الحاجه لانظمة اعاقه تعمل علي نفس النطاق ولكن بطاقه عاليه جدا ..

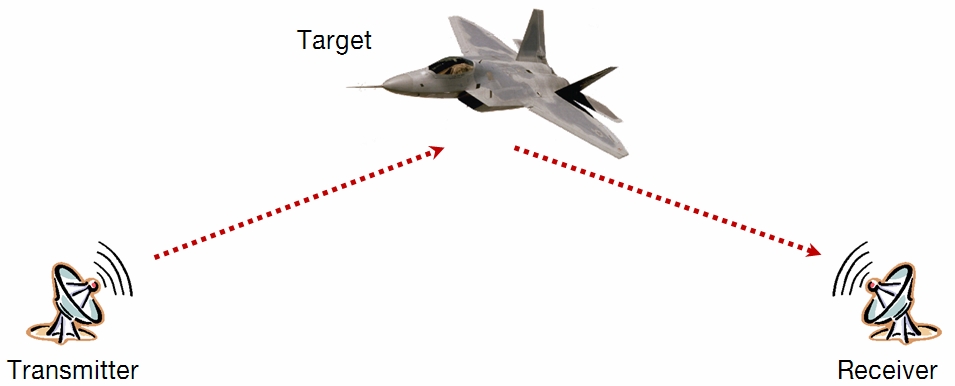

الجانب الاكثر نجاعه / هو ربط منظومات الرادار الايجابيه بمحطات الرادار السلبيه او المتلقيه بحيث تتلقي الرادارات السلبيه الموجات المشتته عن الطائرات ذات التصميم حاد الزوايا و تحدد موقعها بدقه و هي فكره متاحه و عمليه و تتمثل فى دمج عدد من الرادارات السلبيه يمكنه تغطية القطر الوطنى و ما هو ابعد من ذالك

الصين توفر فى منظومتها HQ-9 دمج بين هذه المكونات يجعلها قادرة على رصد و التصدي للطائرات الشبح من مسافه جيده



[Gasoline]

لنفترض أنها تستطيع التخفي بنسبة 100%..
كم ستبقى ؟! 5 او 10 سنوات؟
لن يمضي هذا الوقت إلا وقد تم الوصول إلى تقنية لكشفها!



[الدرع المصري]

لنفترض أنها تستطيع التخفي بنسبة 100%..
كم ستبقى ؟! 5 او 10 سنوات؟
لن يمضي هذا الوقت إلا وقد تم الوصول إلى تقنية لكشفها!

لم بتقي شيئ ..... ظهرت هذه الطائرات فى حرب الخليج لاول مره و الان التقنيه اللازمه لابطالها موجوده لكن المهم هو الفكر و الرغبه فى ابطالها و الانتباه .



[فادي الشام]

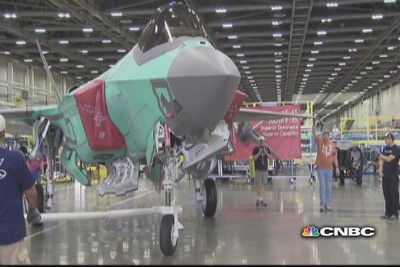

لوكهيد مارتن ترد و تتحدى
لم تتأخر شركة لوكهيد مارتن في الرد على الانتقادات التي طالت F35 الجيل الخامس
جاء الرد سريعاً على لسان نائب مدير برنامج F35 و على محطة CNBC ألأمريكية

إليكم أهم ماقاله بشكل مختصر و سريع

• F35 المقاتلة التي تفعل كل شيء و ربما أكثر
• طائرة ذكية يمكنها التخفي في الوقت المناسب و المكان المناسب
• أكثر طائرة مرنة تم بنائها حتى الان
• لا يمكننا أن نفصح عن كل البرمجيات و التكنولوجيا المزودة بها
• ستكون العمود الفقري لسلاح الجو الأمركي و الغربي لمدة نصف قرن
• كل طائرة يتم انتاجها ستكون مزودة بتكنولوجيا و برمجيات مختلفة و أحدث
• إضافة البرمجيات للطائرة أمر سهل و مستمر
• سيتم تصنيع 2400 طائرة منها لأميركا و الحلفاء
• قيادتها سهلة جداً نظراً لتكنولوجيا قمرة القيادة و الشاشات
• الرادار يرى كل شيء و تحسبه أنه لا يراك
• أسهل طائرة تم صنعها منذ 50 عام
• الطائرات و الصواريخ الروسية و الصينية لا يشكلون اي تهديد حقيقي لها
• تحمل قنابل و صواريخ صغيرة الحجم لكنها ذكية و أكثر تدمير
• 90 % من عمر الطائرات تكون في وقت السلم

للذلك F35 هي طائرة استطلاع و انذار و مخابراتية بإمتياز
و عند الحاجة تتحول الى قاتلة من الدرجة الأولى

• F35 طائرة سريعة و رشيقة رومانسية تحافظ على حياة الطيار

​



[DESERT SNIPER]

لوكهيد مارتن ترد و تتحدى
لم تتأخر شركة لوكهيد مارتن في الرد على الانتقادات التي طالت F35 الجيل الخامس
جاء الرد سريعاً على لسان نائب مدير برنامج F35 و على محطة CNBC ألأمريكية

إليكم أهم ماقاله بشكل مختصر و سريع ​

• F35 المقاتلة التي تفعل كل شيء و ربما أكثر
• طائرة ذكية يمكنها التخفي في الوقت المناسب و المكان المناسب
• أكثر طائرة مرنة تم بنائها حتى الان
• لا يمكننا أن نفصح عن كل البرمجيات و التكنولوجيا المزودة بها
• ستكون العمود الفقري لسلاح الجو الأمركي و الغربي لمدة نصف قرن
• كل طائرة يتم انتاجها ستكون مزودة بتكنولوجيا و برمجيات مختلفة و أحدث
• إضافة البرمجيات للطائرة أمر سهل و مستمر
• سيتم تصنيع 2400 طائرة منها لأميركا و الحلفاء
• قيادتها سهلة جداً نظراً لتكنولوجيا قمرة القيادة و الشاشات
• الرادار يرى كل شيء و تحسبه أنه لا يراك
• أسهل طائرة تم صنعها منذ 50 عام
• الطائرات و الصواريخ الروسية و الصينية لا يشكلون اي تهديد حقيقي لها
• تحمل قنابل و صواريخ صغيرة الحجم لكنها ذكية و أكثر تدمير
• 90 % من عمر الطائرات تكون في وقت السلم

للذلك F35 هي طائرة استطلاع و انذار و مخابراتية بإمتياز
و عند الحاجة تتحول الى قاتلة من الدرجة الأولى​

• F35 طائرة سريعة و رشيقة رومانسية تحافظ على حياة الطيار

​

مازالت الحمى الايرانية تنتشر في العالم



[الدرع المصري]

يبدو ان الصدمه كانت صعيه عليهم و لم يستطيعوا الرد بشكل علمى تقني فلجأوا الى ابيات الشعر و الزجل و الغزل .
