صور عسكرية مصرية ( مميزه ) متجدد
- بادئ الموضوع شمس لا تغيب
- تاريخ البدء
- إنضم
- 3 يناير 2010
- المشاركات
- 7,991
- التفاعل
- إنضم
- 26 يناير 2015
- المشاركات
- 4,638
- التفاعل
متأكد إنها مصرية يا كبير .
- إنضم
- 26 يناير 2015
- المشاركات
- 4,638
- التفاعل
- إنضم
- 26 يناير 2015
- المشاركات
- 4,638
- التفاعل

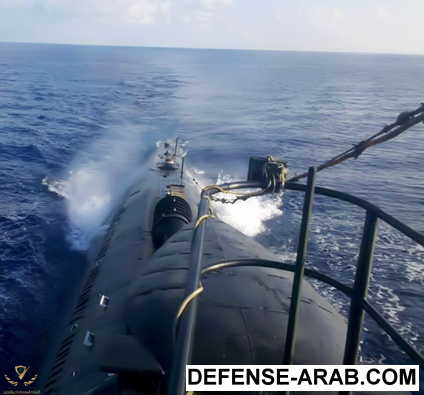

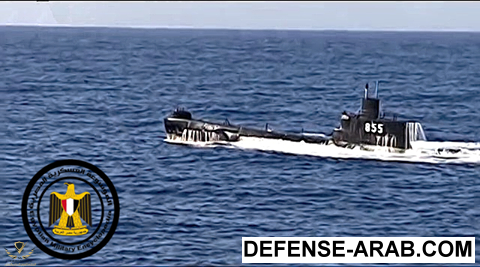

غواصات روميو Romeo Class Diesel Submarine المصرية :
حصلت مصر على 4 غواصات روميو من الصين في منتصف الثمانينيات ويبلغ وزنها فوق سطح البحر 1475 طن وتحت سطح البحر 1800 طن ويصل طولها الى 77 متر وعرضها 6.7 متر وتصل سرعتها الى 24 كم/ساعة تحت سطح البحر و27 كم/ساعة فوق مستوى سطح البحر وييبلغ عدد افراد طاقمها 51 فرد ويصل مداها الى 14.5 ألف كم على سرعة 17 كم/ساعة فوق سطح البحر واقصى عمق 300 متر
- قامت مصر في منتصف التسعينيات وحتى 2002 باجراء تطويرات وتعديلات ضخمة على الغواصة رفعت من كفائتها القتالية عدة مرات كالآتي :
- نظام تهوية وتكييف جديد
- مولدات كهربية جديدة بقوة 7 كيلوفولت وعلى ترددات 60 هيرتز وبتيار 120 فولت
- قدرات اطلاق صواريخ UGM-84/Harpoon الامريكية الجوالة المضادة للسفن من تحت سطح البحر ويبلغ مداها 124 كلم
- قدرة اطلاق طوربيدات MK-37 الامريكية بجانب الطوربيدات الصينية التي تحملها الغواصة من عيار 533 ملم
- نظام تحكم وادارة نيرانية مصري ENFCS Egyptian Navy Fire-Control System مع شاشتي عرض بيانات ومهمات متعددة الاغراض
- انظمة سونار في مقدمة واعلى منتصف الغواصة من شركة ATLAS ELEKTRONIK الالمانية من النوع CSU-3-4 ايجابي/سلبي مع مصفوفة مسح سلبي من النوع PSU-2/83 مع تعديل الهيكل الامامي لاستيعاب السونار الجديد
- رادار من النوع Snoop Plate للكشف البحري والجوي ويبلغ مداه 120 كلم
- نظام بيريسكوب ألماني من النوع Kollmorgen Mod-76 وهو نظام رؤية من اسفل سطح البحر لمراقبة مافوق سطح الماء او مايعرف بمنظار الافق في الغواصات
- أعمدة تيليسكوب كهروضوئية Optronic Telescoping Masts ألمانية للمراقبة فوق سطح البحر من النوع Kolmorgen Mod-86
- نظام ليزر للملاحة بالقصور الذاتي وضبط المسار Gyro-Laser Inertian Navigation System من النوع Mk 39. MOD 3A امريكي
- نظام حرب الكترونية من شركة بوينج الامريكية Boeing من النوع AR-700-S5 مع هوائيات ومستشعرات اتصالات عالية التردد UHF وGPS
- وصلة بيانات من الفئة Y للسماح بالتصويب والاطلاق فوق مستوى سطح البحر بجانب حزمة اتصالات مشفرة
- نظام اتصالات راديوية متصل بكابل طافي فوق سطح البحر يتم سحبه ومده من الجزء الامامي السفلي من هيكل الغواصة Buoyant Radio Communication Cable System
- نظام مسح كهروضوئي Optronic Surveillance من النوع Kollmorgen الماني
- زيادة قدرة الغواصة للبقاء تحت الماء على عمق 300 متر لمدة 60 يوما كاملين حيث تم تركيب نظام دفع وتوليد هواء مستقل AIP Air Independent-Propulsion وهو نظام يعمل على توليد الاوكسجين داخل الغواصة دون الحاجة لانبوب غاطس للتزود بالهواء من فوق سطح البحر
- تعديلات على المحركات وتركيب عوازل صوتية لخفض البصمة الضوضائية للمحرك
تسليح الغواصة :
- 8 انابيب عيار 533 ملم لاطلاق الاتي :
* صواريخ UGM-84/Harpoon مضادة للسفن بعدد 14 صاروخ يبلغ مداها 124 كلم
* 28 لغم بحري
* طوربيدات عيار 533 ملم صينية من الانواع :
# طوربيدات Yu-4 صينية يبلغ مداها 15 كلم على سرعة 74 كلم/ساعة بتوجيه صوتي سلبي وايجابي Acoustic Passive/Active Homing
# طوربيدات Yu-5 صينية يبلغ مداها 30 كلم على سرعة 93/كلم /ساعة بتوجيه صوتي سلبي وايجابي Acoustic Passive/Active Homing وايضا توجيه بالسلك Wire Guidance
# طوربيدات Yu-6 صينية يبلغ مداها 45 كلم على سرعة 120 كلم/ساعة
بتوجيه صوتي سلبي وايجابي Acoustic Passive/Active Homing وايضا توجيه بالسلك Wire Guidance واخيرا توجيه بالتنبيه Wake Homing بمعنى ان الطوربيد يعتمد على الضوضاء الصادرة عن اضطراب الماء الناتج عن عبور السفينة في المنطقة فيتجه لمنطقة الاضطراب ويتابع باقي اماكن اضطراب الماء حتى يعثر على السفينة
# طوربيدات MK-37 امريكية يبلغ مداها 21 كلم مع سرعة قصوى 48 كلم/ساعة بتوجيه صوتي سلبي وايجابي Acoustic Passive/Active Homing وايضا توجيه بالسلك Wire Guidance
ممكن لو سمحتوا معلومات أكثر عن هذا النظام
- إنضم
- 21 يوليو 2008
- المشاركات
- 1,476
- التفاعل
- الدولة

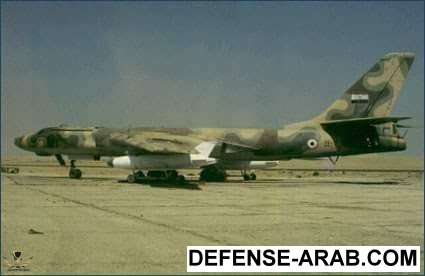

هل يمكن إعادة تأهيل وتطوير هذه القاذفة وتحديث تسليحها لمد وإعادة خدمتها بالقوات الجوية بل هل يمكننا بدء برنامج طموح لإنتاج قاذفة مبنية على التوبولوف 16
- إنضم
- 8 فبراير 2010
- المشاركات
- 2,214
- التفاعل
لا اعلم لماذا قامت مصر باخراج سلاح القاذفات من الخدمه ..اعتقد انه كان شرط امريكى اولا وثانى السبب هو التباعد المصرى السوفيتى ..
- إنضم
- 24 أكتوبر 2014
- المشاركات
- 17,678
- التفاعل
للاسف هذه الطائره انتهي دورها الحربي تماما
- إنضم
- 24 أكتوبر 2014
- المشاركات
- 17,678
- التفاعل
لا فالطائره تم اخراجها في التسعينات كما انها اصبحت غير قادره بمواصفاتها اداء اي دور حربي مؤثر و ستكون صيد سهل للمقاتلات الحديثه و صواريخ الدفاع الجوي
- إنضم
- 21 يوليو 2008
- المشاركات
- 1,476
- التفاعل
- الدولة
سمعت (وصحح لى حضرتك ) ان بعد ثورة 30 يونيو تقدمت قطع من الاسطول السادس الأمريكي ناحية المياه الإقليمية وقامت قاذفة توبولوف 16 بمناورة فوقها وقد تفاجأت حاملة الطائرات بها
هذا ما اتذكره من القصة وسامحنى ان كنت لا أتذكر التفاصيل جيدا
