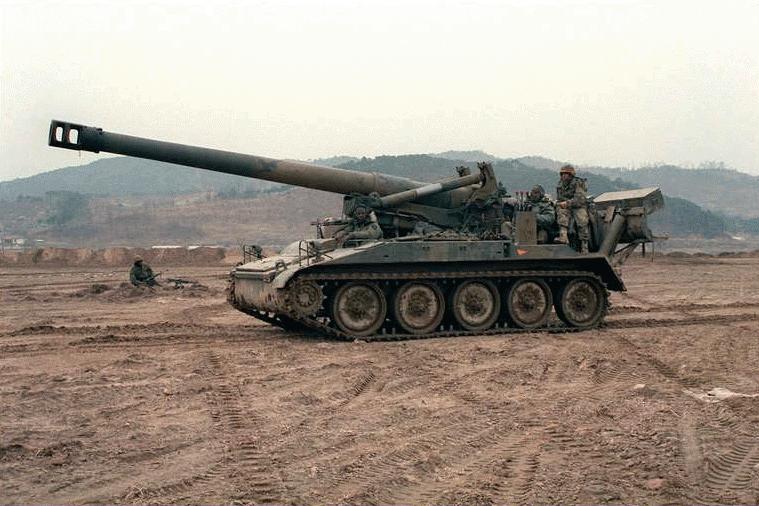

الهاوتزر الذاتي الحركة عيار 203 مم، M 110

night fury

عضو
إنضم
23 مارس 2008
المشاركات
4,697
التفاعلات
1,037
الدولة
Jordan



هُندس لهذا المدفع، عام 1956، بناء على طلب جيش الولايات المتحدة الأمريكية.

والمواصفات التي طلبت، أن يكون مدفع ثقيل، يمكن نقله في طائرات النقل وبناء على ذلك بدأ إنتاجه في العام 1958، وهو مصنوع بالكامل من الصلب الملحوم ، ويعتمد على هيكل ناقلة الجنود المدرعة M 113.

وأنتج منه أنواع مختلفة آخرها النوع (m – 110 A 2) الذي اشتمل على مجموعة من التحسينات من بينها زيادة طول سبطانة المدفع، وتزويدها بمخففات صدمة ذو فتحات جانبية في الأمام والخلف.

والمدفع مجهز بوسائل وقاية من أسلحة التدمير الشامل " الكيماوية والبيولوجية" ، وفي العادة المدفع يصحب مجنزرة خدمة من نوع M 548 لحمل الذخائر التي يتم نقلها إلى المدفع بصورة آلية.

1. بلد المنشأ: الولايات المتحدة الأمريكية.

2. الاستخدام: مدفع هاوتزر ثقيل ذاتي الحركة محمل على جنزير.

3. الدول المستخدِمة: استخدم في حرب الخليج الثانية مع القوات الأمريكية والبريطانية، ويستخدم في عديد من الدول، مثل: البحرين، بلجيكا، ألمانيا، اليونان، إيران، إسرائيل، إيطاليا، اليابان، الأردن، كوريا الجنوبية، هولندا، باكستان، أسبانيا، تايوان، تركيا.

المواصفات العامة والفنية
1. المواصفات العامة:

· التسليح: ‎

البيانات التالية تخص الهاوتزر M 110، والبيانات الثانية تخص الهاوتزر M 110 A2
203 مم
العيار

5 أفراد، و 8 أفراد في العربة المرافقة للذخيرة
الطاقم

ويختلف تبعاً لموديل المدفع كالآتي:

· M 110: يصل أقصى مدى إلى 16800م ياستخدام الذخيرة Lp204 .

· M 110a1: تم إطالة السبطانة وتحسين الذخيرة ووصل المدى إلى 22900 م.

· M 110a2: باستخدام الذخائر شديدة الانفجار، وصل المدى إلى 24300 م

وباستخدام الدفع الصاروخي يصل المدى إلى 30000 م.
المدى

+ 65 درجة
أقصى زاوية ارتفاع للمدفع

- درجتان
أقصى زاوية انخفاض للمدفع

60 درجة
أقصى زواية دوران للمدفع في الاتجاه الأفقي

26534 - 28350 كجم
وزن المدفع مع تجهيزات القتال الوزن بالشدة القتالية

24312 - 25492 كجم
وزن المدفع بدون تجهيزات

14.28 - 15.28 حصاناً / طناً
القدرة النوعية

0.76 كجم/سم2
ضغط المدفع على الأرض "الضغط النوعى"

7.467 - 10.731 م
الطول والمدفع للأمام

5.72 م
الطول من دون المدفع

2.93-3.143 م
الارتفاع حتى أعلى السبطانة والمدفع في وضع التحرك

2.809-2.743 م
الارتفاع حتى كتلة المغلاق

1.475-1.47 م
الارتفاع حتى سطح الجسم

0.44-0.393 م
ارتفاع بطن المدفع عن الأرض

3.149 م
العرض

2.692 م
العرض بين الجنزيرين

0.475 م
عرض الجنزير

3.936 م
طول الجزء من الجنزير الملامس للأرض

56-54.7 كم/ ساعة
أقصى سرعة على الطرق

1137-984 لتر
السعة الكلية لخزانات الوقود

725-523 كم
أقصى مدى على الطرق

1.568-1.88 لتر/ كم
معدل الاستهلاك

1.066 م
اجتياز مانع مائي لا يزيد عمقه عن

60 %
صعود مرتفع زاوية ميله

30 %
السير على ميل جانبي زاويته

1.016 م
اجتياز حاجز رأسي ارتفاعه

1.905-2.362 م
عبور خندق حاد الحافة عرضه




· الذخيرة:

المدفع يحمل قذيفتين و 40 قذيفة في المركبة المرافقة، وهو قادر على إطلاق أنواع عدة من الذخائر منها:

- الحاملة للألغام المضادة للدبابات والمضادة للأفراد.

- الذخائر الكيماوية، والذخائر النووية.

· إدارة البرج: آلي ـ هيدروليكي ـ يدوي.

2. خفة الحركة والمناورة:

· المحرك: من نوع ديتروت ـ ديـزل، مـوديـل F8 T71، ذو 8 سلندر، قوّته 405 حصاناً، عند سرعة دوران 2300 دورة، في الدقيقة.

· أجهزة نقل السرعة: ذو أربع سرعات أمامية، وسرعتين خلفية.

· أجهزة التعليق: من نوع القضيب الالتوائي على أعمدة عصر.

· النظام الكهربائي: 24 فولتاً

· البطاريات: 4 بطارية، جهد كل منها 12 فولتاً، موديل 6nt

التعديل الأخير بواسطة المشرف:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
لكن الظاهر انه خارج الخدمة في الولايات المتحدة الامريكية لانه يعتبر نظام قديم وقد حلت مكانه انظمة جديدة


Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
موضوع جميل احب ان اضيف ان المدفع يستخدم من عدد من الدول العربية ايضاً منها المغرب ومصر وايضا يوجد المدفع بأسرائيل حيث المدفع يستخدم كمدفعية نووية حيث يتم تزوديده بالقذائف M753 النووية واحب ان اضيف انه يستخدم بالمدفع القذائف M650 الشديدة الأنفجار وايضاً القذيفة M422 النووية والقذيفة M509 الشديدة ألأنفجار وغيرها وكما ذكر الأخ الزعيم ان المدفع قد خرج من الخدمة بالجيش الأمريكي.


صاعقه

عضو
إنضم
14 مارس 2008
المشاركات
1,599
التفاعلات
5
شكرا يا مان على المعلومات بس المدفع مداه مش كبير بالنسبه لعياره


Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
شكرا يا مان على المعلومات بس المدفع مداه مش كبير بالنسبه لعياره
بعد اذن صاحب الموضوع سأجيب عن استفسارك اخي ان عيار المدفع لا يعني قطر ماسورة المدفع (السبطانه) فقط ولكن ايضاً تمثل نسبة طول ماسورة المدفع .


مخايل

عضو
إنضم
6 أغسطس 2008
المشاركات
3,054
التفاعلات
3,430 1
للمعلومه
صوت هذ المدفع عند اطلاق القذيفه يعتبر اقوى صوت اطلاق قذيفه في العالم وصوته يكاد ان يصم الاذن من شدته

وشكرا للمعلومات التي ذكرتها اخي هوم جارديان
ولكن لي سؤال الذخيره النوويه التي تملكها اسرائيل مامدى قوتها بالكيلوطن بالنسبه لهذ المدفع ؟؟

وماذا تعني بشديدة الانفجار هل تقصد ان هذه الذخيره هي انشطاريه او من النوع النووي التكتيكي ؟؟؟​


Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
للمعلومه​


صوت هذ المدفع عند اطلاق القذيفه يعتبر اقوى صوت اطلاق قذيفه في العالم وصوته يكاد ان يصم الاذن من شدته​

وشكرا للمعلومات التي ذكرتها اخي هوم جارديان
ولكن لي سؤال الذخيره النوويه التي تملكها اسرائيل مامدى قوتها بالكيلوطن بالنسبه لهذ المدفع ؟؟​


وماذا تعني بشديدة الانفجار هل تقصد ان هذه الذخيره هي انشطاريه او من النوع النووي التكتيكي ؟؟؟​
بالبداية كلامك صحيح ان صوت هذا المدفع رهيب وذلك بسبب حجم الحشوة الدافعة الكبيرة التي تستخدم في هذا المدفع حيث صوت انفجار الحشوة صوت عالي جداً .
الذخيرة الشديدة الأنفجار اقصد HE high explosive اي تتكون من مزيج من المتفجرات من ال TNT وايضأ من RDX تخلط معاً او تضاف بعض المواد الأخرى وعند انفجارها تسبب كتلة نيران كبيرة وايضًا عدد كبير من الشضايا المتمزقة من غلاف القذيفة المعدني وفي بعض القذائف يتم تزويد القذيفة بكمية اكبر من المعادن كغلاف اضافي مثلاً لزيادة عدد الشضايا .
اما بالنسبة قوة القذيفة النووية فلا اذكر الرقم صراحة ولكن هي من النوع التكتيكي ذات قدرة غير كبيرة.

التعديل الأخير:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
لبنان وبيروت بالضبط تشهد على هذا المدفع الذي حصد الاف الارواح اللبنانية


bbi

عضو
إنضم
1 أبريل 2008
المشاركات
1,180
التفاعلات
176
موضوع جميل احب ان اضيف ان المدفع يستخدم من عدد من الدول العربية ايضاً منها المغرب ومصر وايضا يوجد المدفع بأسرائيل حيث المدفع يستخدم كمدفعية نووية حيث يتم تزوديده بالقذائف M753 النووية واحب ان اضيف انه يستخدم بالمدفع القذائف M650 الشديدة الأنفجار وايضاً القذيفة M422 النووية والقذيفة M509 الشديدة ألأنفجار وغيرها وكما ذكر الأخ الزعيم ان المدفع قد خرج من الخدمة بالجيش الأمريكي.
تحياتي اخ اشرف
ساختلف معك بنقطه استخدام اسرائيل لقذائف نوويه بهذا المدفع ،، الصحيح هو ان اسرائيل استخدمت المدفع M107 ذات عيار 175 ملم لهذه الغايه ، وقد خرج من الخدمه الفعليه باسرائيل ، على عكس هذا المدفع الذي ما زال بالخدمه . وبما انه ما زال بالخدمه باسرائيل والاردن وبعض الدول الاخرى فبتالي ما زال بالخدمه بالولايات المتحده الامريكيه . وذلك على الاقل لتوريد الذخائر وقطع الغيار . فعندما تخرج الدوله الام اي سلاح خارج الخدمه فان خط انتاجه يتوقف وبالتالي تتوقف عمليه تصنيع قطع الغيار وتصنيع ذخائره فيخرج من الخدمه من باقي الدول الاخرى
والجدير بالذكر ان هذا المدفع M110 هو اكبر المدافع الامريكيه عيارا ..

وهذه صوره للمدفع M107 ملم


Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
تحياتي اخ اشرف
ساختلف معك بنقطه استخدام اسرائيل لقذائف نوويه بهذا المدفع ،، الصحيح هو ان اسرائيل استخدمت المدفع M107 ذات عيار 175 ملم لهذه الغايه ، وقد خرج من الخدمه الفعليه باسرائيل ، على عكس هذا المدفع الذي ما زال بالخدمه . وبما انه ما زال بالخدمه باسرائيل والاردن وبعض الدول الاخرى فبتالي ما زال بالخدمه بالولايات المتحده الامريكيه . وذلك على الاقل لتوريد الذخائر وقطع الغيار . فعندما تخرج الدوله الام اي سلاح خارج الخدمه فان خط انتاجه يتوقف وبالتالي تتوقف عمليه تصنيع قطع الغيار وتصنيع ذخائره فيخرج من الخدمه من باقي الدول الاخرى
والجدير بالذكر ان هذا المدفع M110 هو اكبر المدافع الامريكيه عيارا ..

وهذه صوره للمدفع M107 ملم
صحيح كلامك اخي العزيز بهاء فعلاً اسرائيل استخدمت المدفع M107 كمدفع نووي حيث امتلكت في عام 1974 ما يقارب 36 مدفع من هذا النوع مقسمة على ثلاث وحدات ومزودة برؤس نووية عددها 108 رأس نووي امتلكتها اسرائيل وهذا المدفع ما زال بالخدمة لدى الجيش ألأمريكي حسب ما اعتقد بالنسبة للمدفع M110 فقد خرج من الخدمة في بداية التسعينيات حسب ما اذكر مع معظم المدفعيات النووية ألأمريكية حيث لم تعد لها حاجة بعد سقوط الأتحاد السوفيتي واحب ان اذكر انه اكبر مدفع بالخدمة الأن لدى جيوش العالم هو المدفع 2S4 الروسي من عيار 240 ملم.

إنضم
30 أغسطس 2009
المشاركات
648
التفاعلات
19
رد: الهاوتزر الذاتي الحركة عيار 203 مم، m 110

شكرا على الموضوع
