المدفع الالمانى Sturer Emil نسختين و22 اصابة مدمرة!!!!

[black sky]

بسم الله الرحمن الرحيم

Sturer Emil

​

مدفع المانى ذاتى الحركة او صائد دبابات كان فى طور الاختبار والتجريب تم تركيبه على شاسيه من نوع Henschel VK3001 وتسليحه بمدفع Rheinmetall 12.8 cm K L/61 كان هذا المدفع قادر على الالتفاف الى كل جانب 7 درجات والارتفاع الى اعلى 10 درجات والى الاسفل 15 درجة ويمكن للمدرعة حمل 18 طلقة للمدفع الرئيسى.

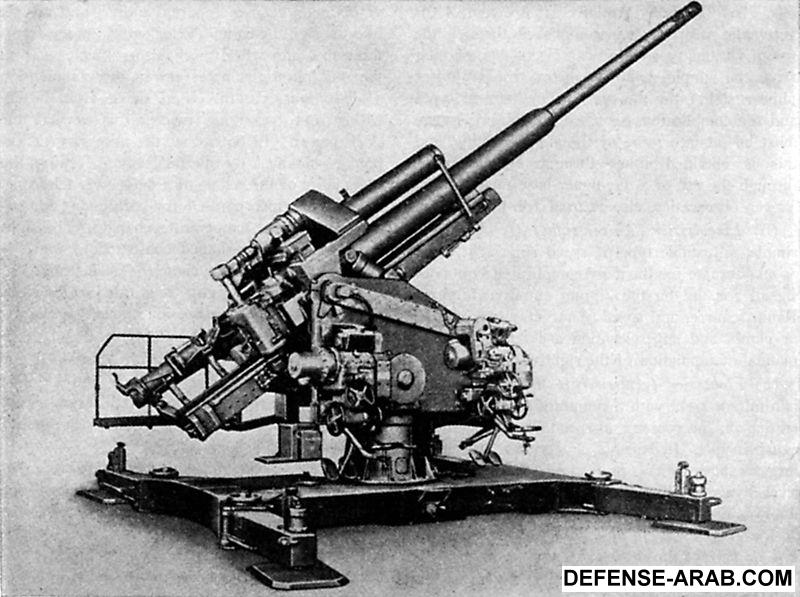

صورة للمدفع قبل التركيب على المدرعة

​

وكان البدن الاساسى للشاسيه مصنع مسبقا وذلك نتيجة لالغاء مشروع لدبابة من مصنع Henschel من نوع VK3001 ولكن تم تطويل البدن واضافة عجلات اضافية وذلك لاستيعاب مدفع بعيار كبير وتم اضافة فتحة علوية كبيرة من الاعلى كسائر مدافع الالمان ذاتية الحركة فى ذلك الوقت .

تم بناء نسختين فقط منه تحت اسماء max and mortiz وتم دخولهم الخدمة على الجبهة الشرقية فى روسيا مدفع منهم تم تدميره اثناء القتال اما الاخر فقد تم اسره فى ستالينغراد فى يناير 1943 مع 22 اصابة مؤكدة مطلية على ماسورة المدفع (وهذا سبب كتابتى للموضوع) اى عند تدمير كل هدف يقوم الطاقم بعمل علامة ترمز الى تدميره والمدفع الذى تم اسره موجود الان فى متحف Kubinka Tank Museum الروسى.

المواصفات الفنية:

الاسم : Sturer Emil

سنة دخول الخدمة : 1942-1943

عدد النسخ المصنعة : 2

الوزن : 35 طن

الطول: 9.7 متر

العرض : 3.16 متر

الارتفاع: 2.7 متر

الطاقم: 5

التدريع : 15-50 mm

السلاح الرئيسى: Rheinmetall 128 mm PaK 40 L/61

السلاح الفرعى: mg 34

المحرك : Maybach water-cooled, V-6, HL116 300powerhorse

السرعة: 25 كلم فى الساعة

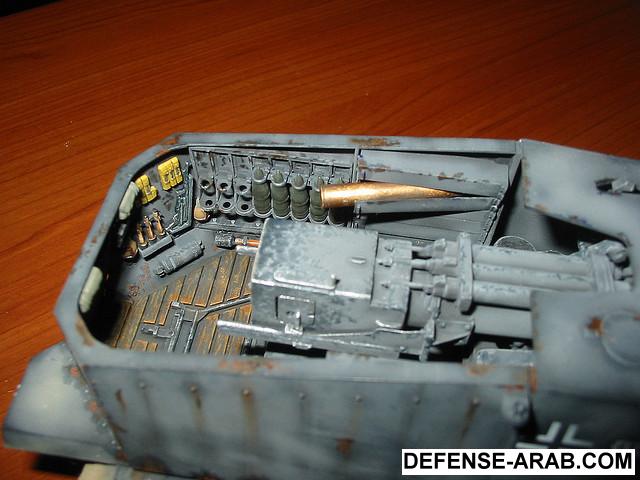

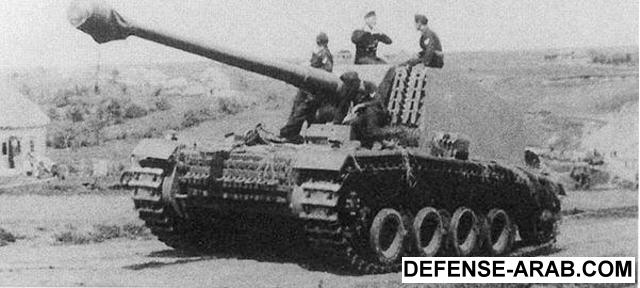

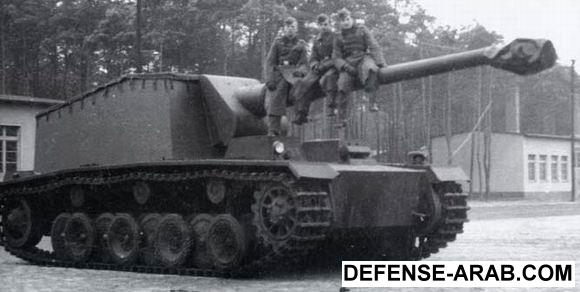

بعض الصور المختلفة للمدفع​

​

​

​

​

روعة!!!!

تم بحمد الله اتمنى ان ينول اعجابكم



[TridenT111]

رد: المدفع الالمانى Sturer Emil نسختين و22 اصابة مدمرة!!!!

تشكر اخي العزيز على الموضوع الرائع

ولكن هذا المدفع

هو مدفع عيار 88 ملم المضاد للدبابات وهو ليس المركب على شاسيه الدبابه الموضحه في الموضوع

حتى ان شكل الماسوره مختلفه

فهذا ماسوره ضيقه وماسوره المدفع الذاتي الحركه اكبر واوسع



[القائد المصرى]

انهم النازيين
ودائما المانيا النازية كان تتحفنا فى الحرب



[black sky]

رد: المدفع الالمانى Sturer Emil نسختين و22 اصابة مدمرة!!!!

تشكر اخي العزيز على الموضوع الرائع

ولكن هذا المدفع

هو مدفع عيار 88 ملم المضاد للدبابات وهو ليس المركب على شاسيه الدبابه الموضحه في الموضوع

حتى ان شكل الماسوره مختلفه

فهذا ماسوره ضيقه وماسوره المدفع الذاتي الحركه اكبر واوسع

شكرا اخى ليك على ردك ولكن هو فعلا 128 ملم وسأضع لك صورتين لل128 ملم وال 88 ملم وايضا مصدر للمراجعة وللعلم المدفع المركب على المدرعة يقومو ا ببعض التطويرات والتعديلات عليه ليتناسب مع المدرعة والقصف الارضى مثل اضافة فتحات جانبية لاخراج اللهب والعادم هنالك تشابه كبير فعلا بينهم ولكن انظر عدد العجلات التى تنقل ال128 وال88 وايضا لاحظ الشاسيه او الارجل المثبتة للمدفعين فى حال عدم الحركة او الرمى من الثبات

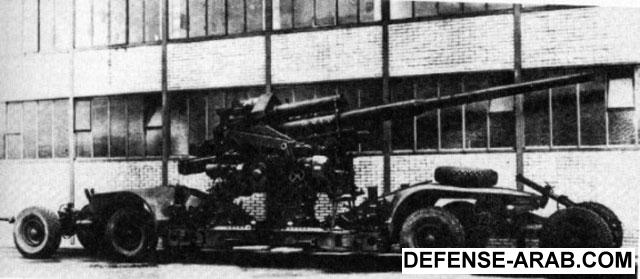

هذا هو ال128


وكمان مصدر للمراجعة 12.8-cm Flak 40

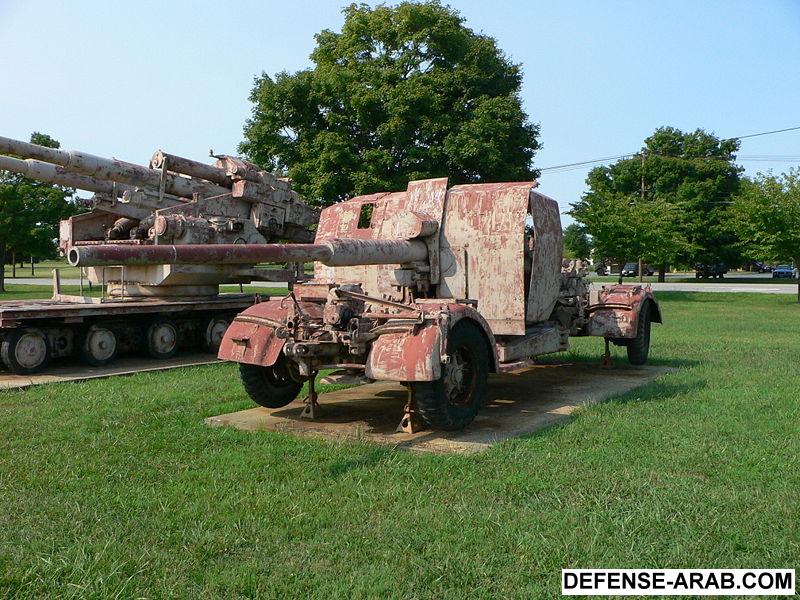

وهذا هو ال88 ملم

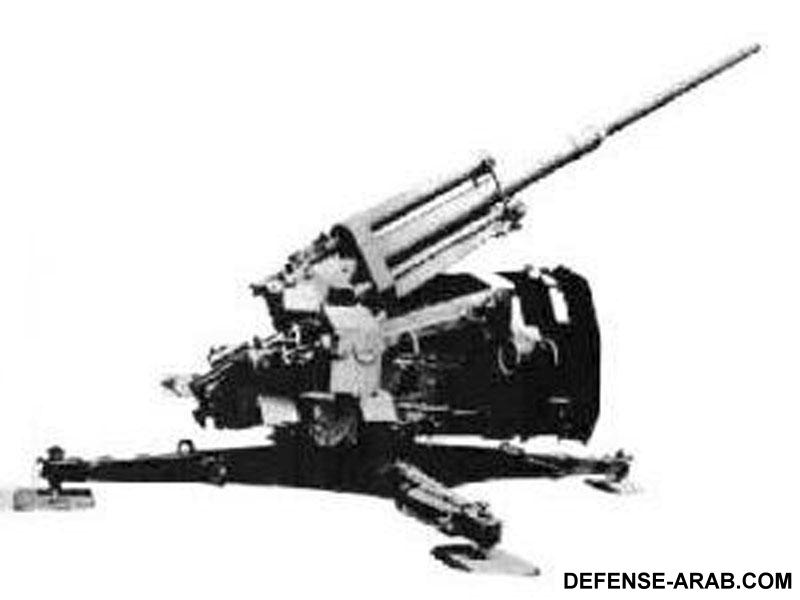

صورة اخرى لل 88 ملم وهو ثابت



[TridenT111]

رد: المدفع الالمانى Sturer Emil نسختين و22 اصابة مدمرة!!!!

انا اعلم انه اذا كان مدفع 88 ملم ثابت يكون بهذا الشكل

لكن ايضاً له صوره على عجلات وهو ما جعل الامر متشابه الى حد كبير

على العموم تشكر على التوضيح وننتظر جديدك
