الغواصات الامريكية بعد الحرب العالمية الثانية

[فدائي الصاعقة]

[

في هدا الموضوع اتحدث عن جميع غواصات البحرية الامريكية بعد الحرب العالمية الثانية
​

اولا الغواصات النووية الباليستية
​

الغواصة النووية الحاملة للصواريخ الباليستية من طراز جورج واشنطن
​

طلبت البحرية الامريكية غواصات نووية مزودة بصواريخ طويلة المدي مزودة بروؤس نووية

وطلبت من شركة اليكتريك بوت تحويل غواصتي هجوم نووية تحت البناء الي

غواصات صواريخ باليستية​

كانت مصممة علي بدن غواصات الهجوم النووي من طراز سكيب جاك

بتعديل بزيادة 30 متر للمنصة اطلاق الصواريخ​

كانت السفينة الاولي جورج واشنطون ستكون الغواصة يو اس اس سكوربيون

ولكن تم قطع البدن واتطويلها و تصبح اول غواصة صواريخ باليستية
​

المواصفات​

النوع SSBN
الطول 116.3متر
العرض 10 متر
الازاحة 5959 طن طافية
6709 طن غاطسة

السرعة 20 عقدة طافية
+25 عقدة غاطسة
المدي غير محدود
ولكن بسبب امداد الغداء

اقصي عمق 210 متر

الطاقم 112
12 ضابط و 100 بحار
​

التسليح​

تحمل 16 صاروخ UGM-27 Polaris
​

دو 4500 كم مدي
و 13000 كم في الساعة كسرعة

ويحمل الراس النووي w58

بعدد ثلاثة روؤس

كل راس بقوة 200 كيلو طن

​

بني منها 5
تقاعدوا جميعا

هم​

USS George Washington (SSBN-598
USS Patrick Henry (SSBN-599)
USS Theodore Roosevelt (SSBN-600
USS Robert E. Lee (SSBN-601
USS Abraham Lincoln (SSBN-602​

صورة موضحة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الغواصة الباليستية من طراز Ethan Allen class submarine
​

[/color]

هي غواصة صواريخ باليستية نووية كانت تطوير للطراز جورج واشنطون

بدلا من تصميمها كغواصة هجوم سكيب جاك

تم تصميمها كتصميم منفرد

لتحمل الصاروخ بولاريس

​

من الطراز A2

وفي منتصف السبعينيات تم تطويرها لتحل الطراز A3

لانها لن تستطيع حمل الصاروخ الاعرض
UGM-73 Poseidon
​

المواصفات ​

ا

لنوع SSBN
الطول 125.1 متر
العرض 10.1 متر
الازاحة 7900 غاطسة​

التسليح​

16 صاروخ بولاريس

4 انابيب طوربيد 21 بوصة ​

اسماء السفن​

USS Ethan Allen (SSBN-608
USS Sam Houston (SSBN-609
USS Thomas A. Edison (SSBN-610
USS John Marshall (SSBN-611
USS Thomas Jefferson (SSBN-618

​

بني 5 جميعهم خارج الخدمة
​

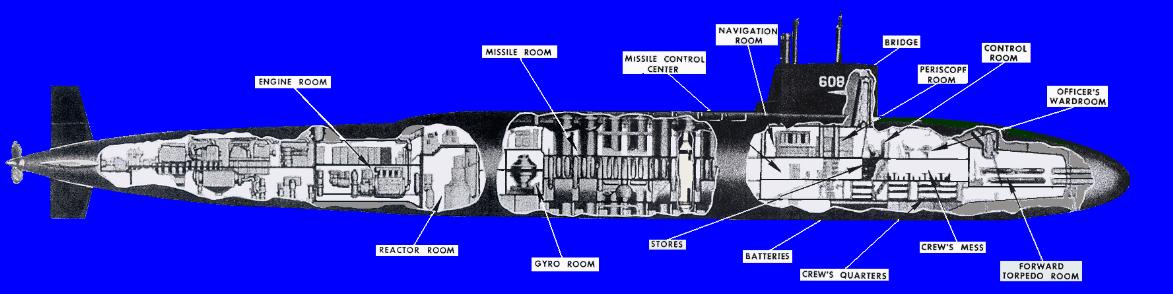

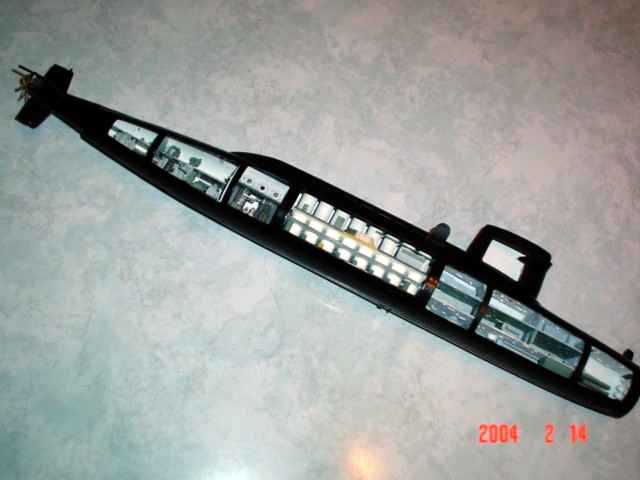

صورة توضيحية​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الغواصة الباليستية من الطراز Lafayette class submarine
​

هي غواصة صواريخ باليستية كانت نتيجة تطوير جدري للغواصة من طراز
Ethan Allen class submarine

بحجم اكبر وتعديلات عامة افضل
كانت مسلحة بالبولاريس A3

وفي منتصف السبيعينات تم تطوير لتحمل صاروخ بوسيدون
​

علي عكس الغواصات من طراو بنجامين فرانكلين وجميس ماديسون لم يتم تزويدها بالتريدنت 1
​

المواصفات ​

الطول 130 متر
العرض 10 متر
الازاحة 7250 طن طافية
8250 غاطسة
السرعة 20 عقدة طافية
25 عقدة غاطسة

النوع SSBN
​

التسليح​

4 انابيب طوربيد MK48

و16 صاروخ بولاريس او 16 صاروخ بوسيدون
​

بوسيدون

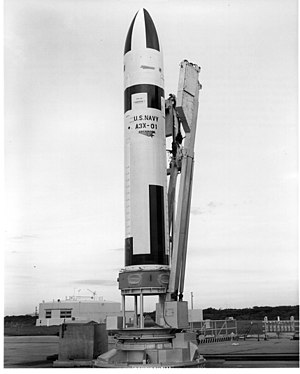

بولاريس
​

بني9 خرجوا جميعا من الخدمة
​

هم​

USS Lafayette (SSBN-616
USS Alexander Hamilton (SSBN-617
USS Andrew Jackson (SSBN-619
USS John Adams (SSBN-620
USS James Monroe (SSBN-622
USS Nathan Hale (SSBN-623)
USS Woodrow Wilson (SSBN-624
USS Henry Clay (SSBN-625
USS Daniel Webster (SSBN-626

​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الغواصة الباليستية من طراز جميس ماديسون​

[/color]

كانت تطوير جدري للغواصة من طراز Lafayette class كانت مطابقة لها ماعدا انها لتحمل البولاريس
A3 بدلا من السابق A2 تم تعديلها لتحمل الترايدنت​

تم تطوير انظمة توجيه الصواريخ و الملاحة ونظام التحكم بالنار
بني منها 10 غواصات هم​

USS James Madison (SSBN-627
USS Tecumseh (SSBN-628
USS Daniel Boone (SSBN-629
USS John C. Calhoun (SSBN-630
USS Ulysses S. Grant (SSBN-631
USS Von Steuben (SSBN-632
USS Casimir Pulaski (SSBN-633
USS Stonewall Jackson (SSBN-634
USS Sam Rayburn (SSBN-635)
USS Nathanael Greene (SSBN-636​

المواصفات​

​

الازاحة 7250 طن طافية
8250 غاطسة
الطول 130 متر
العرض 10 متر
السرعة 20 عقدة طافية
25 عقدة غاطسة
الطاقم 13 ضابط و 130 بحار
​

التسليح​

16 صاروخ بوسيدون او بولاريس

4 انابييب طوربيد Mk48​

علي فكرة هيا هيا اللافييت

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الغواصة من طراز بنجامين فرانكلين​

[/color]

كانت تطوير للفئة جميس ماديسون تمتاز بهدوء اكثر
كانت مصممة لتحمل صواريخ بولاريس A3
ثم تم استبدالها بصواريخ بوسيدون
و في الثمانيات تم تطويرها لتحمل الترايدنت​

المواصفات​

الازاحة 7250 طن طافية
8250 طن غاطسة
الطول 130 متر
العرض 10 متر
السرعة +25 عقدة غاطسة
الطاقم 143
​

مسلحة باربعة انابييب طوربيد
و12 انبوبة اطلاق عامودي

بني منها 12 جميعهم خارج الخدمة​

هم
​

USS Benjamin Franklin (SSBN-640*
USS Simon Bolivar (SSBN-641) *
USS Kamehameha (SSBN-642)
USS George Bancroft (SSBN-643 *
USS Lewis and Clark (SSBN-644
USS James K. Polk (SSBN-645)
USS George C. Marshall (SSBN-654
USS Henry L. Stimson (SSBN-655) *
USS George Washington Carver (SSBN-656
USS Francis Scott Key (SSBN-657 *
USS Mariano G. Vallejo (SSBN-658 *
USS Will Rogers (SSBN-659​

المزودين بنجمة تم تطويرهم ليحملوا التريدنت 1​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الغواصة النووية الباليستية اوهايو
​

هي اكبر غواصة بنيت في تاريخ امريكا وهي الثالثة من حيث الحجم
في العالم بعد التايفون الروسية والبوراي الروسية
هي منصة اطلاق الصواريخ العابرة للقارات النووية في امريكا
الوحيدة ولكنها تحمل صواريخ اكثر 24 صاروخ ترايدنت
​

المواصفات​

الازاحة 16764 طن طافية
18750 طن غاطسة

الطول 170 متر
العرض 13 متر
السرعة 12 عقدة طافية
20عقدة غاطسة رسميا
ووصلت لسرعة 25 عقدة
اقصي عمق 240 متر
الطاقم 15 ضابط
و 140 بحار ​

التسليح
​

4 انابيب طوربيد MK48
24 صاروخ ترايدنت 1

تم تطويرهم ليحملوا ترايدنت 2
​

4 منهم تم تحويلهم لغواصة صواريخ جوالة SSGN
بدلا من SSBN​

لتحمل 154 صاروخ توماهوك​

هم​

Ohio
Michigan
Florida
Georgia​

ويتبقي 14 غواصة صواريخ باليستية
​

Henry M. Jackson
Alabama
Alaska
Nevada
Tennessee
Pennsylvania
West Virginia
Kentucky
Maryland
Nebraska
Rhode Island
Maine
Wyoming
Louisiana
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اكون قد انتهيت من غواصات الصواريخ الباليستية SSBN
​



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الجزء الثاني غواصات الصواريخ الجوالة SSGN​

[/color]

USS Halibut SSGN-587

كان من المفترض ان تكون غواصة تعمل بالديزل ولكن انتها بها المطاف لتكون غواصة نووية
هي غواصة صواريخ موجهة كانت تحمل صاروخ SSM-N-8 Regulus​

كانت اول غواصة نووية تنجح في اطلاق صواريخ في العالم ​

المواصفات​

تعاقد عليها 11 ابريل 1957
بدا البناء 9يناير 1959
دخلت الخدمة 4 يناير 1960
خرجت من الخدمة 30 يونيو 1976​

المواصفات الفنية​

الازاحة :3565طن طافية
5000 طن غاطسة
الطول 110 متر
العرض 8.8 متر
السرعة 20/25+ عقدة طافية وغاطسة
الطاقم 9 ضباط و88 بحار ​

التسليح​

1مطلق صواريخ ريجولارس
به 5 صواريخ
6انابيب طوربيد21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الغواصة الحاملة للصواريخ الجوالة اوهايو

هي نفس الغواصة الباليسيتة السابق دكرها
هم​

هم​

Ohio
Michigan
Florida
Georgia​

تم تطويرهم ليحملوا 154 صاروخ توماهوك
بدلا من اخراجهم من الخدمة​

ااكون قد انتهيت من الغوصات الصواريخ الجوالة النووية

​



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الجزء الثاني غواصات الصواريخ الجوالة SSGN​

[/color]

USS Halibut SSGN-587

كان من المفترض ان تكون غواصة تعمل بالديزل ولكن انتها بها المطاف لتكون غواصة نووية
هي غواصة صواريخ موجهة كانت تحمل صاروخ SSM-N-8 Regulus​

كانت اول غواصة نووية تنجح في اطلاق صواريخ في العالم ​

المواصفات​

تعاقد عليها 11 ابريل 1957
بدا البناء 9يناير 1959
دخلت الخدمة 4 يناير 1960
خرجت من الخدمة 30 يونيو 1976​

المواصفات الفنية​

الازاحة :3565طن طافية
5000 طن غاطسة
الطول 110 متر
العرض 8.8 متر
السرعة 20/25+ عقدة طافية وغاطسة
الطاقم 9 ضباط و88 بحار ​

التسليح​

1مطلق صواريخ ريجولارس
به 5 صواريخ
6انابيب طوربيد21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الغواصة الحاملة للصواريخ الجوالة اوهايو

هي نفس الغواصة الباليسيتة السابق دكرها
هم​

هم​

Ohio
Michigan
Florida
Georgia​

تم تطويرهم ليحملوا 154 صاروخ توماهوك
بدلا من اخراجهم من الخدمة​

ااكون قد انتهيت من الغوصات الصواريخ الجوالة النووية

​



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

ثالثا غواصات الهجوم النووي SSN​

[/color]

USS Nautilus SSN-571

هي اول غواصة نووية في التاريخ كانت اول غواصة لتكمل رحلة غطس تحت القطب الشمالي
في يونيو 1951 وافق الكونجرس علي بناء غواصة تعمل بالطاقة النووية لصالح البحرية الامريكية
في 12 ديسمبر 1951 اعلنت البحرية ان اسم الغواصة سيكون نوتيلوس​

المواصفات

المواصفات الفنية​

الازاحة 2980 طن طافية
3520 طن طافية
الطول 98 متر
العرض 8.5 متر
الطاقم 13 ضابط
98 بحار
السرعة 25 عقدة ​

اصبحت متحف
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الغواصة USS Seawolf (SSN-575)
​

كانت ثاني غواصة نووية في بيحرية الولايات المتحدة
وهي الغواصة الوحيدة التي تعمل بمفاعل يستخدم الصوديوم السائل للتبريد
​

ومقارنة للنوتيلوس فهي اكثر تطور
ومحرك افضل مما قلص من احجم الاجزاء الميكانيكة بنسبة 40 بالمائة
بالرغم من التسليح الكامل مثل النويلوس كانت غواصة تجريبية
من اجل تجريب الغواصات النووية​

معلومات الغواصة

المواصفات​

الازاحة 3260 طن طافية
4150 طن غاطسة
الطول 103 متر
العرض 8.5 متر
السرعة 23 عقدة طافية
19 عقدة غاطسة
الطاقم 101 ضابط وبحار
التسليح 6 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Skate class submarine
​

كانت اول انتاج كمي للولايات المتحدة الامريكية من الغواصات النووية
كانت تطوير للغواصات الديزل تانج​

ماعدا المفاعلات التي كانت مبنة علي النوتيلوس بالرغم من انها كانت من اصغر غواصات الهجوم
النووي لكنها استمرت لعقود اخر سفينة خرجت من الخدمة 1989​

بني 4 سفن كلهم خارج الخدمة​

USS Skate (SSN-578
USS Swordfish (SSN-579
USS Sargo (SSN-583
USS Seadragon (SSN-584​

المواصفات​

الازاحة 2250 طن طافية
2850 طن غاطسة
الطول 81.56 متر
العرض 7.6 متر
السرعة 18 عقدة طافية
22 عقدة غاطسة
اقصي عمق 210 متر
الطاقم 84 ضابط وبحار
التسليح 8 انابيب طوربيد 21 بوصة
6في المقدمة و2 في الخلف

صورة وهي تخترق جليد القطب​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Skipjack class submarine
​

تلك الغواصة قدمت شكل قطرة الدمعة المشهور به الغواصات الان
كانت اسرع غواصة في البحرية الامريكية حتي دخول
الفية لوس انجلوس
كانت مبنية علي اساس الفئة الناجحة من غواصات الديزل
Barbel class submarine
​

الغواصات الباليستية من فئة جورج واشنطون بنيت عليها
​

بني 6 5 خرجوا من الخدمة وواحدة غرقت
​

هم​

USS Skipjack (SSN-585
USS Scamp (SSN-588
USS Scorpion (SSN-589غرقت 22/5/1968
USS Sculpin (SSN-590
USS Shark (SSN-591
USS Snook (SSN-592
​

المواصفات​

الازاحة 3075طن طافية
3513 طن غاطسة
الطول 76.71 متر
العرض 9.6 متر
السرعة 15 عقدة طافية
33 عقدة غاطسة
الطاقم 93
العمق 210 متر
تحمل 6 انابيب طوربيد 21
بوصة بعدد24 طوربيد

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

Sturgeon class submarine
​

[/color]

هي فئة غواصة هجوم نووية سريعة دخلت الخدمة الستينيات حتي 2004
عندما تم استبدالها بالفئة سي ولف و لوس انجلوس و فريجنيا
هي مشابهة للفئة السابقة ماعدا الاختلاف الوحيد وهو زيادة حجم الشراع
وزيادة الازاحة وانقاص السرعة بعقدتين
​

​

التسليح​

صممت لتحمل الهاربون والتوماهوك وطوربيد مارك48
​

بني منها 37 غواصة جميعهم خارج الخدمة​

البدن القصير​

البدن الطويل​

​

المواصفات​

الازاحة3640 طن طافية
4640 طن غاطسة
الطول 89.08 متر
العرض 9.65 متر
السرعة 15 عقدة طافية
26 عقدة غاطسة
الطاقم 107
اقصي عمق 400 متر
تحمل 4 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

USS Narwhal (SSN-671)
​

بعض من تصميم النورال مبني علي اساس سترجون
تصميم المحرك ومركباته تم استخدامه في الاوهايو
كانت تمتاز بالمساحات الواسعة عكس باقي الغواصات
وكانت تمتاز بالتطور مما جعلها اكثر الغواصات هدوء
وكان يسويها الاوهايو وتفوقت عليها السي ولف​

المعلومات​

المواصفات​

الازاحة 4948 طن طافية
5293 طن غاطسة
الطول 95.7 متر
العرض 10 متر
الطاقم 12 ضابط 95 بحار
تحمل صواريخ هاربون وتوماهوك
UUM-44 SUBROC
وطوربيد مارك48 ومارك45
علي 4 انابيب طوربيد21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

USS Glenard P. Lipscomb SSN-685
​

​

كانت غواصة اختبارية برغم تسليحها الكامل كانت تعمل بتزويد تربو كهربائي
مثل الغواصة باليبوا كانت مشابهة للطاز ستراجون و لكن بسبب حجمها الكبير تم صرف النظر عن تنفيد تلك الفكرة في الفئة القادمة من
الطراز​

معلومات السفينة
​

​

المواصفات الفنية​

الازاحة 5813 طن طافية
6480 طن غاطسة
الطول 111 متر
العرض 9.8 متر
السرعة 18 عقدة طافية
23 عقدة غاطسة
اقصي عمق 400 متر
الطاقم 12 ضابط
109 بحار
تحمل 4 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

Los Angeles class submarine
​

هي طراز من غواصات الهجوم النووية السريعة هي العمود الفقري لسلاح الغواصات الامريكي
ب42 غواصة في الخدمة و 20 خرجوا منها
فهي تعد اكثر غواصة نووية بنيت في التاريخ اخر 23 غواصة تم تصميمهم بانظمة تجعلهم اكثر هدوء

تتسلح ب4 انابيب طوربيد 21 بوصة
قادرة علي حمل صواريخ توماهوك و هاربون وطوربيد مارك 48
معظم الغواصات الان مزودين بخلايا اطلاق عامودي لاطلاق التوماهوك​

المواصفات الفنية​

​

الازاحة 6082 طن طافية
6972 طن غاطسة
الطول 110 متر
العرض 10 متر
السرعة 20 عقدة طافية
+33 عقدة طافية
الطاقم 129 ضابط و بحار

بني 62
42 في الخدمة و 20 خارجها​

USS Dallas (SSN 700
USS Providence (SSN 719
USS Pittsburgh (SSN 720
USS San Juan (SSN 751
USS Pasadena (SSN 752
USS Miami (SSN 755
USS Alexandria (SSN 757
USS Annapolis (SSN 760
USS Springfield (SSN 761
USS Hartford (SSN 768
USS Toledo (SSN 769

USS Norfolk (SSN 714
USS Newport News (SSN 750
USS Albany (SSN 753
USS Scranton (SSN 756
USS Boise (SSN 764
USS Montpelier (SSN 765
USS Helena (SSN 725


USS Bremerton (SSN 698
USS Jacksonville (SSN 699
USS La Jolla (SSN 701)
USS City of Corpus Christi (SSN 705
USS Houston (SSN 713
USS Buffalo (SSN 715
USS Olympia (SSN 717
USS Louisville (SSN 724
USS Columbus (SSN 762
USS Santa Fe (SSN 763
USS Charlotte (SSN 766
USS Tucson (SSN 770
USS Columbia (SSN 771
USS Greeneville (SSN 772
USS Cheyenne (SSN 773


USS Albuquerque (SSN 706
USS Topeka (SSN 754
USS Asheville (SSN 758
USS Jefferson City (SSN 759
USS Hampton (SSN 767
USS San Francisco (SSN 711

USS Chicago (SSN 721
USS Key West (SSN 722
USS Oklahoma City (SSN 723
​

خارج الخدمة​

USS Baton Rouge (SSN-689
USS Boston (SSN-703
USS Honolulu (SSN-718

USS Los Angeles (SSN-688
USS Omaha (SSN-692
USS Cincinnati (SSN-693
USS Groton (SSN-694
USS Birmingham (SSN-695
USS New York City (SSN-696
USS Indianapolis (SSN-697
USS Phoenix (SSN-702
USS Baltimore (SSN-704
USS Portsmouth (SSN-707
USS Minneapolis-Saint Paul (SSN-708
USS Hyman G. Rickover (SSN-709
USS Augusta (SSN-710
USS Atlanta (SSN-712
USS Salt Lake City (SSN-716
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

Sturgeon class submarine
​

[/color]

هي فئة غواصة هجوم نووية سريعة دخلت الخدمة الستينيات حتي 2004
عندما تم استبدالها بالفئة سي ولف و لوس انجلوس و فريجنيا
هي مشابهة للفئة السابقة ماعدا الاختلاف الوحيد وهو زيادة حجم الشراع
وزيادة الازاحة وانقاص السرعة بعقدتين
​

​

التسليح​

صممت لتحمل الهاربون والتوماهوك وطوربيد مارك48
​

بني منها 37 غواصة جميعهم خارج الخدمة​

البدن القصير​

البدن الطويل​

​

المواصفات​

الازاحة3640 طن طافية
4640 طن غاطسة
الطول 89.08 متر
العرض 9.65 متر
السرعة 15 عقدة طافية
26 عقدة غاطسة
الطاقم 107
اقصي عمق 400 متر
تحمل 4 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

USS Narwhal (SSN-671)
​

بعض من تصميم النورال مبني علي اساس سترجون
تصميم المحرك ومركباته تم استخدامه في الاوهايو
كانت تمتاز بالمساحات الواسعة عكس باقي الغواصات
وكانت تمتاز بالتطور مما جعلها اكثر الغواصات هدوء
وكان يسويها الاوهايو وتفوقت عليها السي ولف​

المعلومات​

المواصفات​

الازاحة 4948 طن طافية
5293 طن غاطسة
الطول 95.7 متر
العرض 10 متر
الطاقم 12 ضابط 95 بحار
تحمل صواريخ هاربون وتوماهوك
UUM-44 SUBROC
وطوربيد مارك48 ومارك45
علي 4 انابيب طوربيد21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

USS Glenard P. Lipscomb SSN-685
​

​

كانت غواصة اختبارية برغم تسليحها الكامل كانت تعمل بتزويد تربو كهربائي
مثل الغواصة باليبوا كانت مشابهة للطاز ستراجون و لكن بسبب حجمها الكبير تم صرف النظر عن تنفيد تلك الفكرة في الفئة القادمة من
الطراز​

معلومات السفينة
​

​

المواصفات الفنية​

الازاحة 5813 طن طافية
6480 طن غاطسة
الطول 111 متر
العرض 9.8 متر
السرعة 18 عقدة طافية
23 عقدة غاطسة
اقصي عمق 400 متر
الطاقم 12 ضابط
109 بحار
تحمل 4 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

Los Angeles class submarine
​

هي طراز من غواصات الهجوم النووية السريعة هي العمود الفقري لسلاح الغواصات الامريكي
ب42 غواصة في الخدمة و 20 خرجوا منها
فهي تعد اكثر غواصة نووية بنيت في التاريخ اخر 23 غواصة تم تصميمهم بانظمة تجعلهم اكثر هدوء

تتسلح ب4 انابيب طوربيد 21 بوصة
قادرة علي حمل صواريخ توماهوك و هاربون وطوربيد مارك 48
معظم الغواصات الان مزودين بخلايا اطلاق عامودي لاطلاق التوماهوك​

المواصفات الفنية​

​

الازاحة 6082 طن طافية
6972 طن غاطسة
الطول 110 متر
العرض 10 متر
السرعة 20 عقدة طافية
+33 عقدة طافية
الطاقم 129 ضابط و بحار

بني 62
42 في الخدمة و 20 خارجها​

USS Dallas (SSN 700
USS Providence (SSN 719
USS Pittsburgh (SSN 720
USS San Juan (SSN 751
USS Pasadena (SSN 752
USS Miami (SSN 755
USS Alexandria (SSN 757
USS Annapolis (SSN 760
USS Springfield (SSN 761
USS Hartford (SSN 768
USS Toledo (SSN 769

USS Norfolk (SSN 714
USS Newport News (SSN 750
USS Albany (SSN 753
USS Scranton (SSN 756
USS Boise (SSN 764
USS Montpelier (SSN 765
USS Helena (SSN 725


USS Bremerton (SSN 698
USS Jacksonville (SSN 699
USS La Jolla (SSN 701)
USS City of Corpus Christi (SSN 705
USS Houston (SSN 713
USS Buffalo (SSN 715
USS Olympia (SSN 717
USS Louisville (SSN 724
USS Columbus (SSN 762
USS Santa Fe (SSN 763
USS Charlotte (SSN 766
USS Tucson (SSN 770
USS Columbia (SSN 771
USS Greeneville (SSN 772
USS Cheyenne (SSN 773


USS Albuquerque (SSN 706
USS Topeka (SSN 754
USS Asheville (SSN 758
USS Jefferson City (SSN 759
USS Hampton (SSN 767
USS San Francisco (SSN 711

USS Chicago (SSN 721
USS Key West (SSN 722
USS Oklahoma City (SSN 723
​

خارج الخدمة​

USS Baton Rouge (SSN-689
USS Boston (SSN-703
USS Honolulu (SSN-718

USS Los Angeles (SSN-688
USS Omaha (SSN-692
USS Cincinnati (SSN-693
USS Groton (SSN-694
USS Birmingham (SSN-695
USS New York City (SSN-696
USS Indianapolis (SSN-697
USS Phoenix (SSN-702
USS Baltimore (SSN-704
USS Portsmouth (SSN-707
USS Minneapolis-Saint Paul (SSN-708
USS Hyman G. Rickover (SSN-709
USS Augusta (SSN-710
USS Atlanta (SSN-712
USS Salt Lake City (SSN-716
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

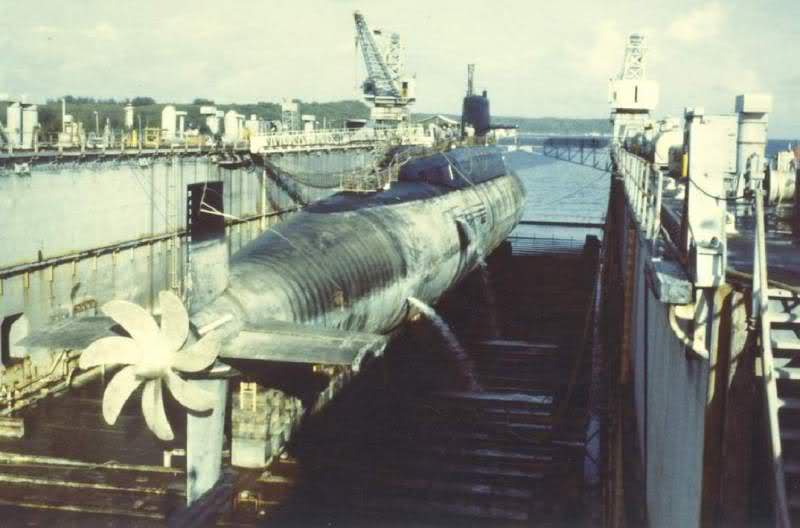

ذئب البحر Seawolf
الغواصة الأفظع في التاريخ ! وحش فولاذي خفي وصامت صممت لغرض واحد وواحد فقط
قتل الغواصات الروسية في كل محيطات الأرض وحرمان روسيا من أحد أهم
أسلحة الردع في الحرب النووية ...ولكي تصبح قادرة على القيام بهذه المهمة الصعبة
لم يبخل المصممون عليها بشئ ! [/b]

البدن مصنع من الفولاذ الخاص HY-100 وهو نوع خاص من الفولاذ عالي الشد
يعطي الغواصة قدرة عالية على نحمل الضغط في الأعماق السحيقة والنتيجة
القدرة على العمل المتواصل على عمق يزيد عن 610 متر مع القدرة على الوصول لعمق يزيد
عن 750 متر في حالات الهروب والمناورات !!
هذا البدن الكبير الذي يفوق الغواصات لوس أنجلوس وفيرجينيا حجما مغطى بطبقات من مواد
ماصة للموجات الصوتية لكي يصعب رصدها من قبل أجهزة السونار الإيجابية

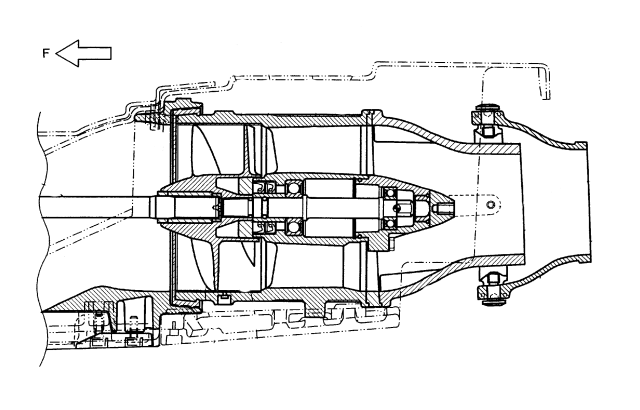

أما الدفع فيتولاه مفاعل نووي من نوع S6w ويغذي محرك ضخ نفاث !
أو ما يعرف ب Pump-jet engine وهو محرك يختلف عن المحركات التقليدية
في نظرية عمله حيث يشبه المحرك النفاث الموجود في المقاتلات

هذ المحرك هو أحد أهم مميزات الغواصة و أحد أغلى أسرارها التي لا يشاركها فيها إلا أختها الأصغر
فيرجينيا ...المحرك يعطي تسارعا أفضل من المحرك التقليدي للغواصات كما أنه أطول عمرا
وله قدرة أفضل على العمل في المياه الضحلة والأهم أهدأ بكثير من المحركات التقليدية
التسليح في السي ولف هو ميزة أخرى
50 صاروخ توماهوك مضاد لسفن السطح ومضاد للأهداف البرية - طوربيدات MK-48
تطلق من 8 أنابيل من عيار 650 مم !
أما التجهيزات الألكترونية فهذه نقطة تفوق كبيرة للسي وولف خصوصا على الغواصات الروسية
فالغواصة تحمل أعقد نظم الحرب الألكترونية والرصد في تاريخ الغواصات
حيث تحمل ضمن ما تحمل منظومة[/color] [/color]AN/BSY-2 التي تشمل أحدث سونار فعال في العالم
كما تشمل سونار جانبي و سونار مقطور ثلاثي الأبعاد
كذلك تحمل الغواصة نظم تنصت صوتي ونظم للتنصت على الإتصالات ونظم حرب ألكترونية
ومنظومتين مختلفتين للتشويش على السونار ونظام لإطلاق الأشراك الخداعية المضادة للطوربيدات
وو..و.. ..
المهم تحمل الكثير من المفاجئات غير السارة للعدو!!
المواصفات الفنية :

الإزاحة: 8600 طن طافية و 9138 طن غاطسة
الطول : 107 متر ما عدا USS Jimmy Carter حيث يبلغ طولها 137 متر تقريبا
القطر: 12 متر
الدفع : محرك واحد بقوة 45000 حصان
السرعة القصوى: السرعة الحقيقية سرية المعروف أكثر من 35 عقدة
المدى : غير محدود
أقصى عمق : 610 متر عملياتي و حتى أكثر من 750 للطوارئ

​

بني منها 3
Seawolf
Connecticut
وهناك نسخة مطورة وهي جيمي كارتر اطول ب30 متر
​

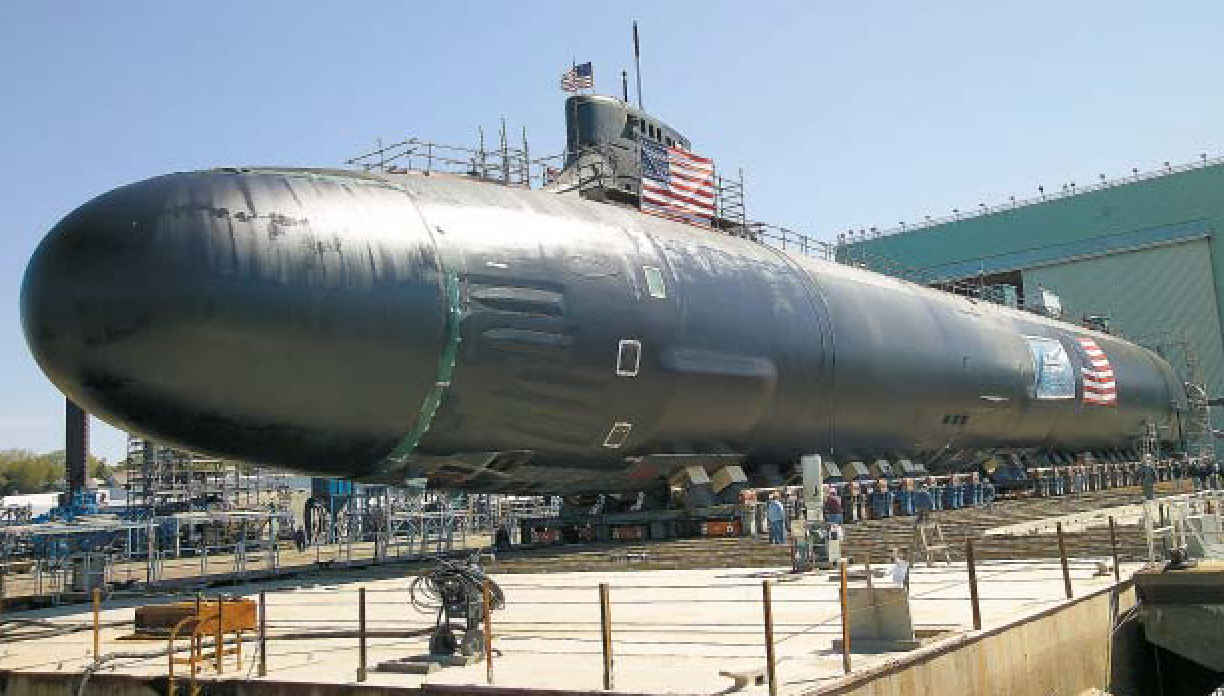

الغواصة النووية من طراز فرجينيا​

هي غواصة نووية امريكية صممت في اواخر الحرب الباردة لاستبدال اللوس انجلوس
وستكون بديلا اقل تكلفة بدلا من السي ولف
سستمتع ببعض مميزات السي ولف في المنظومات الالكترونية و السونار و لكنها ستكون اقل منها

من المخطط بناء 33 غواصة بني منهم 9 و5 تحت البناء​

البلوك 1

USS Virginia (SSN-774
USS Texas (SSN-775
USS Hawaii (SSN-776
USS North Carolina (SSN-777

البلوك 2

USS New Hampshire (SSN-778
USS New Mexico (SSN-779
USS Missouri (SSN-780
USS California (SSN-781
USS Mississippi (SSN-782
USS Minnesota (SSN-783

جميعهم تم الانتهام منهم

البلوك 3


North Dakota (SSN-784
John Warner (SSN-785)

Illinois (SSN-786),
Washington (SSN-787)

Colorado (SSN-788
Indiana (SSN-789
South Dakota (SSN-790
Delaware (SSN-791

تحت البناء​

المواصفات​

الازاحة 7900 طن
الطول 115 متر
العرض 10 متر
السرعة +25 عقدة
اقصي عمق 240 متر
الطاقم 135
15 ضابط و 120 بحار​

مزودة ب12 خلية اطلاق عامودي لاطلاق التوماهوك
و4 انابيب طوربيد21 بوصة
لاطلاق الهاربون وطوربيد مارك 48
يت
​

اكون قد انتهين من غواصات الهجوم النووي​

رابعا غواصات الصواريخ الجوالة التي تعمل بالديزل​

Grayback class submarine
​

هي فئة من غواصتين حاملتين للصواريخ الجوالة من طراز ريجولارس
الدي تم اخراجه عن طريق صاروخ بولاريس وكانت مصممين فقط لحمل الصاروخ فقط
​

المواصفات​

الازاحة 2712 طن طافية
3708 طن غاطسة
الطول 96.89 متر
العرض 8.28
السرعة 14عقدة
الطاقم 84​

التسليح​

8 انابيب طوربيد 21 بوصة
مطلق صواريخ ريجولارس ب4 صواريخ​

بني 2 خرجوا من الخدمة واحدة اصبحت متحف​

Grayback (SSG-574
Growler (SSG-577 اصبحت متحف

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

غواصات الهجوم التي تعمل بالديزل​

United States Barracuda class submarine (1951)
​

هي غواصة تعمل بالديزل صممت علي اساس غواصات الالمان في الحرب العالمية الثانية
تم تصميمها لتكون قاتلة للغواصات المعادية
بسبب بطئها تم اخراجها من الخدمة في اواخر الخمسينيات​

بني منها 3

Barracuda (ex-K-1) Bass (ex-K-2) Bonita (ex-K-3)
​

المواصفات
​

الازاحة 765 طن طافية
1160 طن غاطسة
الطول 59.77 متر
العرض 7.49 متر
السرعة 13 طافية
8.5 عقدة طافية
الطاقم 37
مسلحة ب4 انابيب طوربيد 21 بوصة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Tang class submarine
​

كانت نتاج مشروع استمد تقنيات الغواصات الالمانية من اجل تطوير الغواصات لامريكا
تم التخلي عن زيادة الديزل من اجل الغواصات النووية​

المواصفات​

الازاحة 1560 طن طافية
2260 طن غاطسة
الطول 82 ثم 87 ثم 92 متر
العرض 8.2 متر
السرعة 15.5 عقدة طافية
18 عقدة غاطسة
مسلحة ب8 انابيب طوربيد 21 بوصة
6 في المقدمة و 2 في الخلف​

بني 6 كلهم خارج الخدمة​

Tang Trigger Wahoo Trout Gudgeon Harde​

r

Livio Piomarta Romeo Romei​

Hızırreis Pirireis​

اصبحوا متاحف في تركيا

USS Darter (SS-576)
​

كانت غواصة فريدة مطورة من الفئة تانج

معلومات السفينة​

المواصفات
​

الازاحة 1620 طن طافية
2372 طن غاطسة
الطول 86.33 متر
العرض 8.2 متر
السرعة 15.5 عقدة طافية
16 عقدة غاطسة
الطاقم 10 ضباط 75 بحار
مسلحة ب8 انابيب طوربيد 21 بوصة
6 في الامام و2 في الخلف​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

Barbel class submarine
​

[/color]

كانت اخر طراز من غواصات الهجوم العاملة بالديزل في بحرية الولايات المتحدة
كانت اول انتاج كمي لغواصة مبنية عل يشكل قطرة الدمعة الدي اصبح اساس للغواصات الحديثة
ظلت في الخدمة من 1958 حتي 1990 تاركة البحرية من دون غواصة ديزل
لتصبح باسطول غوصات نووية بالكامل​

المواصفات​

الازاحة 2416 طن طافية
2,637 طن غاطسة
الطول 66.9 متر
العرض 8.8 متر
السرعة 12 عقدة غاطسة
و 25 عقدة طافية
الطاقم 8 ضباط
و69 بحار​

بني منها 3

USS Barbel (SS-580
USS Blueback (SS-581
USS Bonefish (SS-582​

بلوباك اصبحت متحف​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اكون قد انتهيت من غواصات الديزل
​

غواصات اندار راداري​

​

هي غواصة تحمل رادار من اجل المسح مثل طائرة الاواكس تضال دورها بعد دخول الاواكس الخدمة​

Sailfish class submarine
​

كانت طراز مكون من غواصتين من اجل المسح الراداري دخلوا الخدمة 1956
وخرجوا 1970 من الخدمة كانت اكبر غواصة تعمل بالديزل في امريكا بعد الحرب العالمية
الثانية​

المواصفات​

​

الازاحة 2344 طن طافية
3168 طن غاطسة
الطول 110 متر
العرض 8.86 متر
السرعة 20.5 عقدة طافية
15 عقدة غاطسة
الطاقم 95 ضابط وبحار
مزودة ب6 انابيب طوربيد21بوصة​

بني 2 هم​

USS Sailfish (SSR-572
USS Salmon (SSR-573​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

USS Triton (SSRN-586)
​

كانت غواصة اندار راداري تعمل بالطاقة النووية كانت اول غواصة تدور حول الارض غاطسة
وهي كانت الغواصة النووية الغربية التي تعمل بمفاعلين فقط
عندما تم بناءها كانت اكبر غواصة واكثرهم ثمنا
انتهي دورها مع دخول طائرة الاواكس E-1 tracer
​

معلومات الغواصة​

مواصفات السفينة​

​

الازاحة 5,963 طن طافية
7,773 طن طافية
الطول 136.40 متر
العرض 11.28 متر

السرعة +30 عقدة طافية
+27 عقدة غاطسة
الطاقم 172 فرد كغواصة رادار
159 فرد كغواصة هجوم
مسلحة ب6 انابيب طوربيد 21 بوصة
كانت اول غواصة نووية تخرج من الخدمة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

اكون انتهيت من غواصات الرادار​



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

الغواصات الخدمية​

T-1 class submarine
​

كانت طراز من غواصتين للتدريب واختبار معدات الغواصات وظلت تقوم بهدا الدور لمدة 19 عام
كانت اصغر غواصة في تاريخ الولايات المتحدة الامريكية​

بني 2 هم
USS Mackerel (SST-1 غرقت كهدف

USS Marlin (SST-2 اصبحت متحف​

المواصفات​

الازاحة 303 طن طافية
347 طن غاطسة
الطول 40 متر
العرض 4.14 متر
السرعة 10 عقدة طافية
10.5 عقدة غاطسة
اقصي عمق 217 متر
الطاقم ضابطين و 12 بحار
مسلحة بانبوب طوربيد 21 بوصة فقط​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

USS Albacore (AGSS-569)
​

كانت غواصة اختبارية من اجل تجريب شكل قطرة الدمعة التي اصبحت سمة من الغواصات الحديثة
كانت تمتاز بالتعصميم الهيدرونيماكي​

معلومات السفينة​

المواصفات​

الازاحة 1240 طن طافية
1540 طن غاطسة
الطول 62.2 متر
العرض 8.2 متر
السرعة 25 عقدة طافية
33 عقدة غاطسة
الطاقم 5 ضباط
49 بحار
غير مسلحة​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

USS Dolphin (AGSS-555)
​

هي اخر غواصة تعمل بالديزل لصالح الولايات المتحدة الامريكية تستخدم للعمل
في الاعماق كانت تمتاز ببدن مضاد للضغط
كانت تستخدم لاغراض العلمية و تكوير السفن و انظمتها لم تستخدم
للقتال ابدا​

معلومات السفينة​

المواصفات​

الازاحة 805 طن طافية
861 طن غاطسة
الطول 46.3 متر
العرض 6 متر
السرعة 10 عقدة طافية
12 عقدة غاطسة
اقصي عمق 460 متر
910 متر

الطاقم 3 ضباط و 20بحار
4 علماء
غير مسلحة الا ببنادق ام 60
ويمكن تزويدها بانبوب طوربيد لاختبارات​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

American submarine NR-1
​

هي غواصة نووية تعمل للغوص العميق واستكشاف المحيطات

لم تكلف ابدل للولايات المتحدة كانت اكثر غواصة تصل لاعماق​

معلومات السفينة​

المواصفات​

الازاحة 400 طن
الطول 45 متر
العرض 3.8 متر
السرعة 4.5 عقدة طافية
3.5 عقدة غاطسة
الطاقم ضابطين و8 بحارة
وعالمين
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اكون قد انتهيت من الموضوع ارجو ان ينال اعجابكم
ممنوع نقل الموضوع الا بادني​



[jomana]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

موضوع رائع وشامل ويعتبر موسوعه شامله
و جهد عظيم تستحق الشكر والتقييم عليه
و سيكون أفضل و أروع لو أضفت مقاطع فيديو من اليوتيوب



[فدائي الصاعقة]

رد: الغواصات الامريكية بعد الحرب العالمية الثانية

شكرا للرد والتقييم وان شاء الله انزل فيدوهات
