هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

هل يتعلق امر بضرورة سرعة اطلاق لبطئ فتح واغلاق الحاويات ................ ؟؟؟؟

Re: رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

أو ربما الفكرة تتعلق بسرعة الإطلاق مع سرعة الطائرة

فما نراه هو ان المقاتلة الأمريكية تسقط الصاروخ حرا ثم يبدأ محركه بالعمل

هل الصينيين يريدون فكرة أن يكون الصاروخ يبدأ من سرعة الطائرة لتحقيق سرعة ابتدائية اكبر ..؟؟

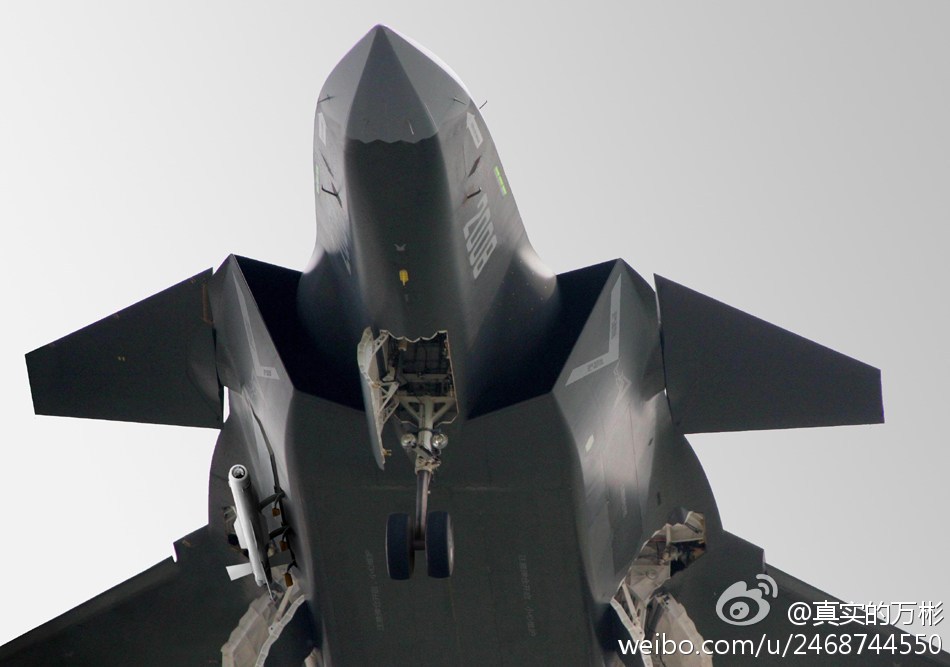

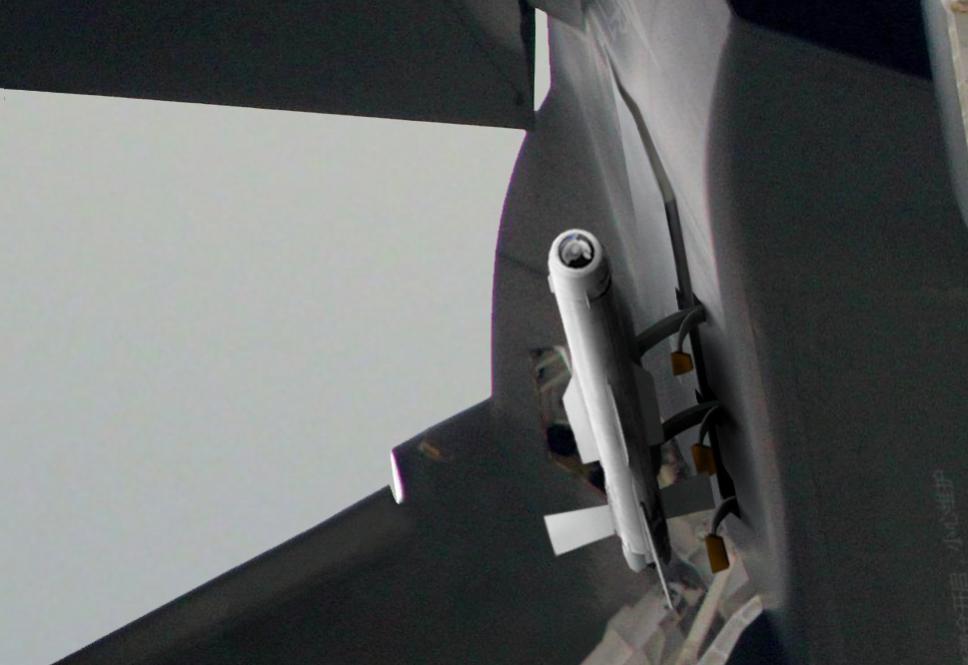

الطائرات الامريكية تسقط الصاروخ حرا عندما يكون موجهه بالرادار ....لكن الصواريخ الحرارية تحمل على الجوانب مثل الصينية هنا او تحمل على نقاط تحت الاجنحه ....الان الف22 اذا كانت تحمل صاروخ ايم-9 عادي لا يملك ميزة الاطباق بعد الاطلاق فهذا يعني انه يجب عليها فتح المخزن وابقاء الصاروخ معلق مع تعرض المخزن الى اشعة معادية سيؤدي الى تضخيم بصمتها ولو قليلا ..الجي20 ليست مظطرة الى هذا الامر نهائيا وبنفس الوقت عملية اخراج الصاروخ تاخذ وقت حتى يقوم الصاروخ بتتبع الهدف بينما الجي-20 يكون الصاروخ اصلا موجود بالخارج قبل بدء المواجهه ...

اعتقد ايضا ان المخزن الصيني الجانبي يتيح حمل شيء اكبر من ر-73 او ربما اثنان معا وهو امر صممت له ايضا ف22 لكنه لم يطبق لليوم .....ساعود لاحقا لاكمال الملاحظات ....

هناك فارق بالبصمة افضل للجي 20 لان الذراع الذي يحمل الايم-9 في حالة ف22 ليس بسيطا ومع مساحة المخزن الجانبي الكبيرة نحصل على ارتداد لا باس به من الاشعه من مسافة جيدة والجي-20 لا تتعرض لمثل هذا الامر

الفوائد زمن اقل نسبيا من ف22

قدرة اطلاق صواريخ قديمة او حديثة بنفس الطريقة دون فتح المخزن لوقت اطول ودون اخراج الذراع نهائيا

ربما قدرة حمل صواريخ اكبر من ر-73 او عدد اكبر من واحد وبطرق توجيه متنوعه ...

هو يعتبر حل رائع لمعالجة مشكلة احتمالية كشف الطائرة كما حدث مع f-117 عندما اسقطها سام 3 بسبب خلل فى ابواب فتحة القاء القنابل مما ادى الى ظهور الطائرة على الرادار المعادى وتمكن استهدافها لذلك عندما تفتح ابواب اطلاق الصواريخ تكون الطائرة عرضة للكشف لان مستودع الصواريخ غير مصمم بشكل شبحى من الداخل فسيقوم بعكس اشعة الرادار المعادى ويكشف الطائرة لكن ذلك سيكون لفترة وجيزة وهى زمن اطلاق الصاروخ ويقدر بالثوانى الا انه يشكل خطر نسبى قد يؤدى الى كشف موقع الطائرة

رد: Re: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

هذه الطرق ليست حل لمشاكل واجهها الامريكان بل هي حل لمشاكل الصينيين في صواريخهم على ما يبدو ....هذا ما اتوقعه من النظرة الاولى سانتظر لتحسن سرعة النت لاعود واشرح توقعاتي لهذه الصورة لاحقا

بالضبط ولدي ملاحظة ثانية

ال missile bay الخاص بالرابتور هو عبارة عن بابين علوي وسفلي الباب السفلي ووجوده يعمل كصاد لموجات الرادار المعادي



لو نظرنا للصينية سنجد شيئ مخالف



زوايا معينة تعمتد عليها الصينية في التصميم الأول

J-20+Mighty+Dragon++Chengdu+J-20+fifth+generation+stealth%252C+twin-engine+fighter+aircraft+prototype+People%2527s+Liberation+Army+Air+Force++OPERATIONAL+weapons+aam+bvr+missile+ls+pgm+gps+plaaf+%25286%2529.jpg


لا نلاحظ العلامات البيضاء الثلاث

نفس مشكلة السايلنت ايجل

images


حسنا .... ماذا لو عكسنا طريقة فتح الباب ليكون للأسفل ....؟؟؟

وبالنهاية صور للتطوير الصينيي





ويبدو أن الصين تختبر مقاتلاتها ضد رادارات عالية القوة لكي تلتفت لمثل هذا التعديل الصغير حجما الكبير نوعا
