من أجل الحفاظ على RCS المقطع الرادارى تستخدم الطائرات الشبحيه حاويات داخليه للأسلحه تحمل الصواريخ والقنابل و تفتح تلك الحاويات حين الحاجه لإستخدام الأسلحه

على سبيل المثال فالمقاتله F-35 والتى تحمل الصاروخ جو جو
(AIM-120C8) داخل الحاويه

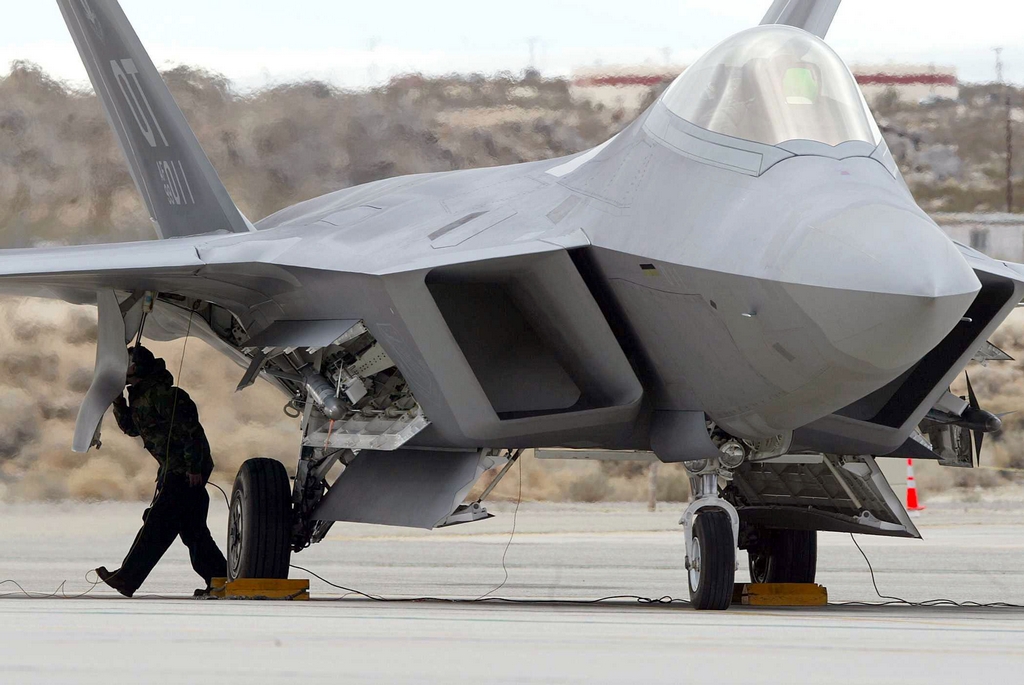

و المقاتله F-22 Raptors تحمل الصاروخ
AIM-9 Sidewinde فى حاويتان صغيرتان بجانب الحاويه الأساسيه




لكن لكى تستطيع هذه المقاتلات الأمريكيه إطلاق هذه الصواريخ
بالطبع يجب أن تفتح الحاويه ولكن أيضآ بعد إطلاق الصاروخ تظل
تلك الأبواب مفتوحه لفتره لحين الإغلاق على الهدف مما يزيد من RCS المقطع الرادارى
و يؤثر على مناورة المقاتله
وهذا يمثل فرصه للمقاتلات المعاديه لرصدها و إسقاطها

المشكله ستحل بالنسبه للرابتور عندما تحمل صاروخ يستطيع الإقفال على الهدف بعد إطلاقه من الحاويه مثل الصاروخ
AIM-9X Block II

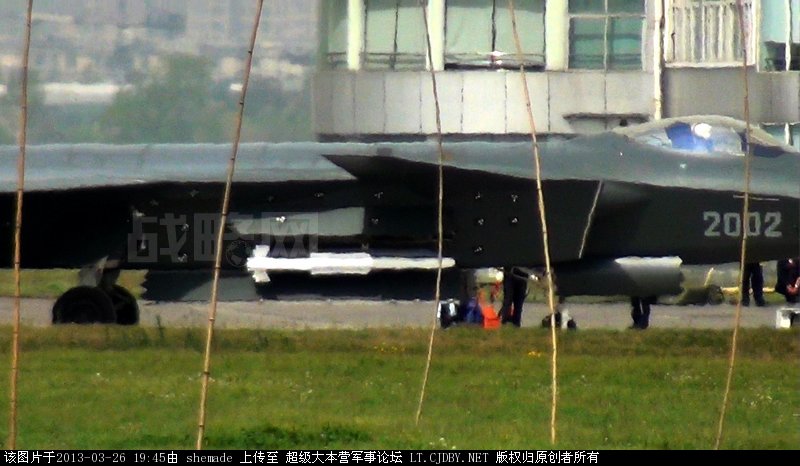

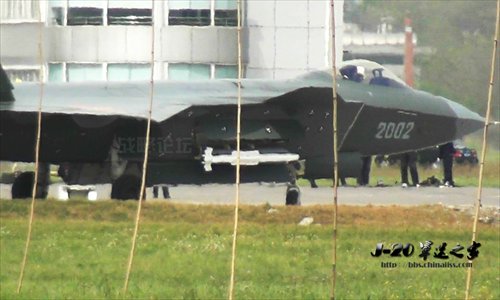

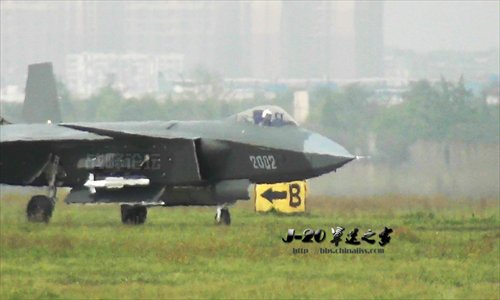

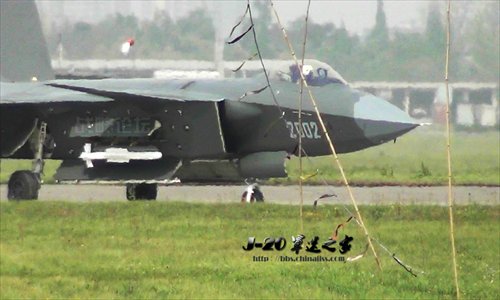

ومع ذلك يبدو ان الصين وجدت حل لهذه المشكله وهذا ما تدل عليه الصور الجديده للنموذج الثانى من المقاتله J-20 Mighty Dragon

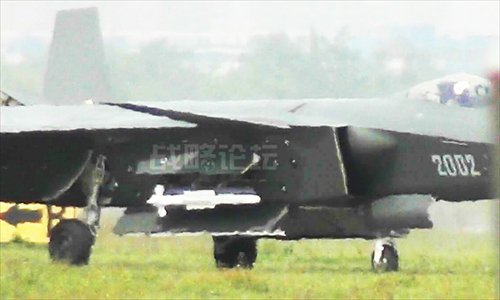

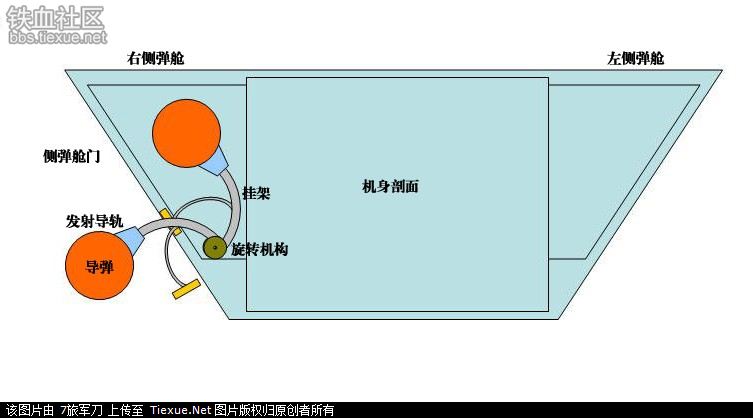

والنموذج الثانى يتميز بجهاز يقوم إخراج الصاروخ لتجهيزه للإطلاق ثم يغلق باب الحاويه مباشرة



و هذه طريقه بسيطه وغير مكلفه لكن أثرها مهم جدآ
وهذا يدل على إن المهندسين الصينيين لا يكتفون بنسخ التكنولوجيا الامريكيه فقط و إن لم يكونو يطورون فيها فإنهم على الأقل يعملون على حل المشاكل التى واجهت المهندسين الأمريكيين

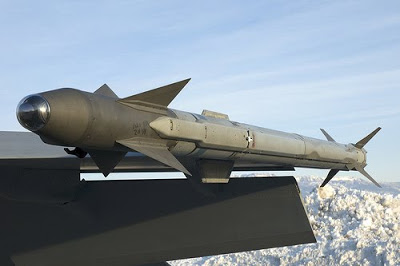

الصاروخ التى تحملها الشبح الصينيه هو الصاروخ PL-10
و هو النسخه الصينيه للصاروخ الأمريكى AIM-9X















هذه الطرق ليست حل لمشاكل واجهها الامريكان بل هي حل لمشاكل الصينيين في صواريخهم على ما يبدو ....هذا ما اتوقعه من النظرة الاولى سانتظر لتحسن سرعة النت لاعود واشرح توقعاتي لهذه الصورة لاحقا

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

كنت أنوى عمل موضوع عن هذا الخبر لكن تكاسلت

شكرا على الموضوع المتميز



رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

شكرا على الموضوع المتميز
التقليل من الـرادار كروس سيكشن للجي-20 بكافة الطرق يخدم تجنب الاخطاء التى ربما تنتج عن كبر حجم الطائرة


رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

شكرا على الموضوع المتميز
التقليل من الـرادار كروس سيكشن للجي-20 بكافة الطرق يخدم تجنب الاخطاء التى ربما تنتج عن كبر حجم الطائرة


ليس هناك علاقة بين كبر حجم الطائرة ومعدل RCS , المهم هو تطريقة تصميم الطائرة لكي تنجح في المحفظة على الاثنين معنا ! مثلا الطائرة B-2 ذات حجم اكبر من j-20 وشكل غريب ! لكن هي تجمع الاثنين معنا ...... لذلك الصين تحول ان تجمع الاثنين معنا وربما تنجح او لا !

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

سؤال فقط ...

مالعلاقة بين اطباق الصاروخ وكون باب الحاوية مفتوح بالنسبة للجوينت والرابتور ..؟

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

سؤال فقط ...

مالعلاقة بين اطباق الصاروخ وكون باب الحاوية مفتوح بالنسبة للجوينت والرابتور ..؟

اعتقد لها علاقة حيث ستلتقطها الرادارات عندما تكون ابواب الحاوية مفتوحة

وياريت متتقلش علنا يا اخ مارشال وتبقي ترد على اسئلتنا يا غالى :icon1366[1]:

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

اعتقد لها علاقة حيث ستلتقطها الرادارات عندما تكون ابواب الحاوية مفتوحة

وياريت متتقلش علنا يا اخ مارشال وتبقي ترد على اسئلتنا يا غالى :icon1366[1]:

جميل جدا ... مافهمتنيش

ايه اللي يخلي ابواب الحاوية مفتوح لدرجة اننا نخاف ان الطائرة تتلقط

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

يعني في هذا الفيديو مثلا للرابتور والإمرام لا أجد مشكلة ... مجرد فتح الباب للحاوية وغلقه مباشرة

[YOUTUBE]W0qZO_0te5s[/YOUTUBE]

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

جميل جدا ... مافهمتنيش

ايه اللي يخلي ابواب الحاوية مفتوح لدرجة اننا نخاف ان الطائرة تتلقط

هههههه جميل جدا ومعاك حق وبصراحة دى متسالنيش فيها

اعتقد ابلغ رد هيكون من مهندسي التصميم

لكن فعلا هذا عيب يجب تداركه كما فعلت الصين

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

يعني في هذا الفيديو مثلا للرابتور والإمرام لا أجد مشكلة ... مجرد فتح الباب للحاوية وغلقه مباشرة

[youtube]w0qzo_0te5s[/youtube]

من الفيديو نلاحظ ان فتح الحاويات واغلاقها بسرعة لا يواجه اى مشاكل

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

هاك ن فواءد للتصميم الصيني. على ما يبدو ساكتبها غدا ان شاء الله

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

هاك ن فواءد للتصميم الصيني. على ما يبدو ساكتبها غدا ان شاء الله

أو ربما الفكرة تتعلق بسرعة الإطلاق مع سرعة الطائرة

فما نراه هو ان المقاتلة الأمريكية تسقط الصاروخ حرا ثم يبدأ محركه بالعمل

هل الصينيين يريدون فكرة أن يكون الصاروخ يبدأ من سرعة الطائرة لتحقيق سرعة ابتدائية اكبر ..؟؟

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

أو ربما الفكرة تتعلق بسرعة الإطلاق مع سرعة الطائرة

فما نراه هو ان المقاتلة الأمريكية تسقط الصاروخ حرا ثم يبدأ محركه بالعمل

هل الصينيين يريدون فكرة أن يكون الصاروخ يبدأ من سرعة الطائرة لتحقيق سرعة ابتدائية اكبر ..؟؟

لا يهم لأن سرعة ابتدائية نفسها التي اكتسبها الصاروخ من الطائرة اثناء اطلاقه سواء كان في الدخال او الخارج الطائرة نفسها و الصاروخ نفسه فالسرعة نفسها ..........:walw[1]:

التعديل الأخير:
رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

سؤال فقط ...

مالعلاقة بين اطباق الصاروخ وكون باب الحاوية مفتوح بالنسبة للجوينت والرابتور ..؟

كنت ساسال نفس السؤال !! ماعلاقه الباب مغلق او مفتوح واطباق صاروخ على الهدف !! ^_^

رد: هل طورت الصين تكنولوجيا إطلاق الصواريخ من الطائرات الشبحيه ؟

لا يهم لأن سرعة ابتدائية نفسها التي اكتسبها الصاروخ من الطائرة اثناء اطلاقه سواء كان في الدخال او الخارج الطائرة نفسها و الصاروخ نفسه فالسرعة نفسها ..........:walw[1]:



رغم انه يسقط من الطائرة الا انه لايفقد الكثير من السرعة .............. السرعة التي يفقدها نتيجة احتكاك (الهواء) حتى يشتغل محرك الصاروخ ضئيلة جدا و اعتبرها مهملة وغير مهمة ............... :walw[1]:

التعديل الأخير:
