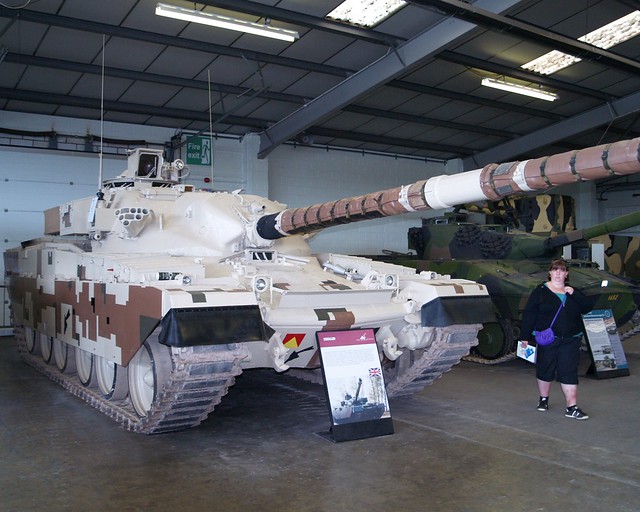

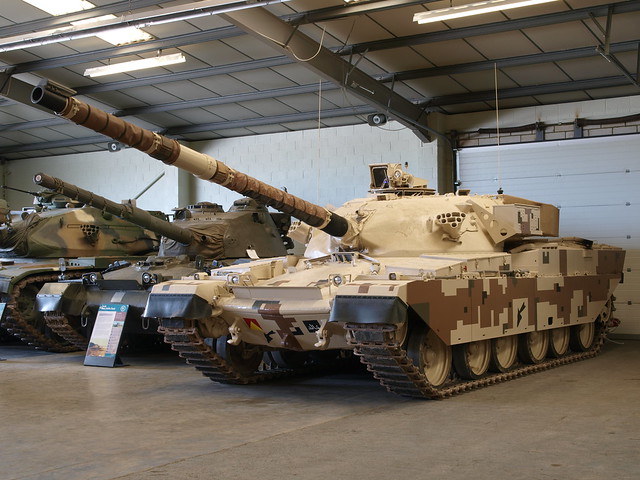

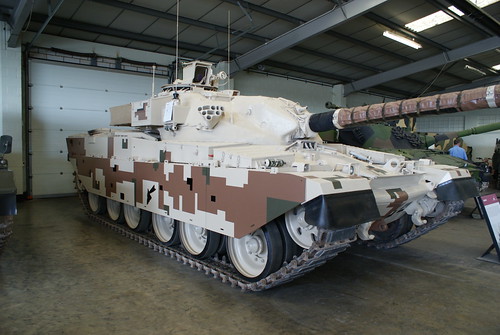

Jordanian khalid Tank

[الفريد]



[الفريد]

رد: Jordanian khalid Tank

Specifications
Property
Value
Crew
4
Weight (kg)
58000
Power-to-weight ratio (h.p./t)
20.68
Ground pressure (kg/sm2)
0.9
Length (mm)
11550
Width (mm)
3518
Height (mm)
2975
Ground clearance (mm)
508
Track (mm)
2770
Track link width (mm)
650
Length of track on ground (mm)
4965
Max. road speed (km/h)
56
Fuel capacity (l)
950
Max. road range (km)
400
Gradient (%)
60
Side slope (%)
30
Vertical obstacle (mm)
914
Trench (mm)
3149
Engine power output (h.p.)
1200
Main weapon caliber (mm)
120
Auxiliary gun calibre (mm)
7.62
AA gun caliber (mm)
7.62
Number of smoke grenade launchers
12
Ammunition of the main gun
64
Ammunition of the auxiliary gun
6000
Traverse arc (degree)
360
Elevation (degree)
20
Depression (degree)
-10
Planes of gun stabilization
2
Laser range finder
1


Has folowing part:
Part
Amount
CV-12 1000 (Diesel engine)
1
L11 (Gun)
1
L8A2 (Machine gun)
1
TN37 (Transmission)
1

Khalid Quantities:
Country
Quantity
JORDAN
350
Total:
350​



[JAF]

رد: Jordanian khalid Tank

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[mig 21 fighter]

رد: Jordanian khalid Tank

ما التغييرات او التطويرات التي تم تنفيذها علي دبابة التشيفتن الانجليزية لتصبح "الخالد" ؟؟؟
ام انها مجرد تغير للاسم؟؟

وبالنسبة لدبابة الشالنجر 1 تسمي في الاردن بالحسين
هل هناك تطويرات جرت عليها قبل تسميتها للحسين؟؟؟ "بأستثناء النسخ المزود ببرج falcon "

وما اعداد دبابات الشالنجر التي تم تركيب برج فالكون عليها؟؟؟

وبالنسبة لدبابات السنتريون هل خرجت من الخدمة ام لازال هناك بعض منها؟؟؟؟


الصراحة سلاح الدروع الاردني مميز مقارنة بحجمها
ويوجد تجانس ممتاز به
فالاغلبية دروع انجليزية من اول السنتريون الي الشالنجر 1 مرورا بالتشيفتن



[night fury]

رد: Jordanian khalid Tank

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

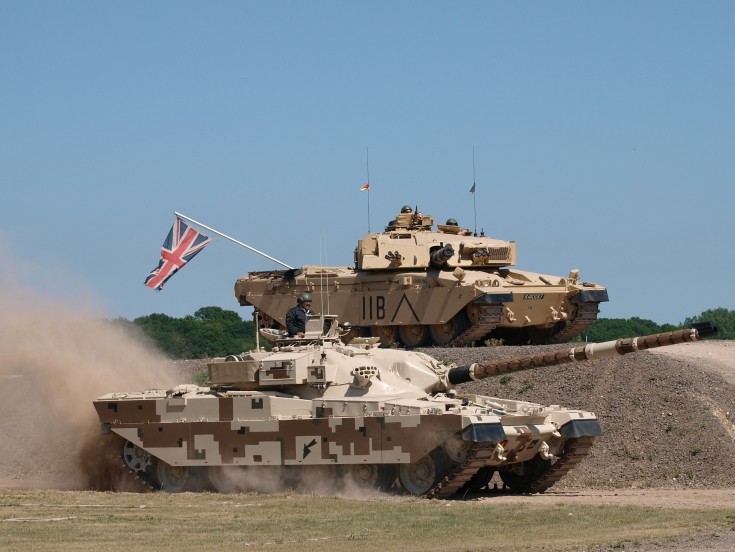

هل الفيديو في بريطانيا لتجربة الدبابة قبل تسليمها؟
صراحة ما رايته ان السائق كانه يلف دوار انا مللت عنه:a023[1]:



[الفريد]

رد: Jordanian khalid Tank

ما التغييرات او التطويرات التي تم تنفيذها علي دبابة التشيفتن الانجليزية لتصبح "الخالد" ؟؟؟
ام انها مجرد تغير للاسم؟؟

وبالنسبة لدبابة الشالنجر 1 تسمي في الاردن بالحسين
هل هناك تطويرات جرت عليها قبل تسميتها للحسين؟؟؟ "بأستثناء النسخ المزود ببرج falcon "

وما اعداد دبابات الشالنجر التي تم تركيب برج فالكون عليها؟؟؟

وبالنسبة لدبابات السنتريون هل خرجت من الخدمة ام لازال هناك بعض منها؟؟؟؟


الصراحة سلاح الدروع الاردني مميز مقارنة بحجمها
ويوجد تجانس ممتاز به
فالاغلبية دروع انجليزية من اول السنتريون الي الشالنجر 1 مرورا بالتشيفتن

مرحبا اخي واسف على التخر في الرد (تمبارح انعست ورحت انام )

هذا نوضوع للاخ BBIعن دبابة الحسين

الدبابه الاردنيه الحسين



طلبت القوات المسلحه الاردنيه في عام 1999 دبابه القتال الرئيسيه البريطانيه Challenger 1 ، وكانت هذه الدبابات مجهزه بمدفع L11A5 المحلزن من شركه British Aerospace Defence Ltd البريطانيه وهذه المدفع من عيار 120 ملم .ومحرك CV12-1200TCA بقدره 1200 حصان من شركه Perkins Engine Company Ltd . ودخلت هذه الدبابه الخدمه بعدد 388 ، بالاضافه الى 20 دبابه لدعم الوجستي

وعند دخول هذه الدبابات الخدمه بالجيش الاردني بدا العمل على تطويرها في مركز الملك عبد الله الثاني للتصنيع والتطوير لاحلال مدفع جديد املس للدبابه تمكنها من اطلاق الذخائر المخصصه لحلف شمال الاطلسي الجديده والوحيده .

وعندما دخلت الدبابه للتطوير واثبت التقنيون الاردنيون في مركز الملك عبدالله الثاني للتصنيع والتطوير كفائه عاليه قرر ادخال هذه الدبابه بعمليه تطوير شامله لتحسين كفائتها العاليه اصلا وجعلها قادره على مواجهه احدث دبابات العالم ومكافئه للدبابه Challenger 2 البريطانيه افضل دبابات الاتحاد الاروبي حمايه ،، وبدات العمليه بادخال مدفع رقمي سريع ونظام تدوير برج جديد ونظام سيطره على النيران وتعديل مقر واسلوب خزن الذخيره بالاضافه الي نظام مراقبه الباناروميِ للقائد الدبابه وتم استبدال النظام الكهربائي للدبابه بانظمه جديده لاستيعاب الاجهزه الجديده .



ويتضمن برنامج التطوير ما يلي :
استبدال البرج القديم ومدفعه القديم من عيار 120 ملم ، ببرج جديد يسمى برج الحسين (لتحمل الدبابه هذا الاسم فيما بعد ) مزود بمدفع جديد من عيار 120 ملم املس ( L50 CTG ) يصنع بالاردن بشراكه سويسريه جنوب افريقيه ، حيث يعطي الدبابه قوه نار كبيره تضاهي ما توفره احدث الدبابات ، كما يمكن الدبابه من استعمال الذخائر المخصصه لحلف الناتو من عيار 120 ملم والخاصه بالسبطانات الملساء .
استبدال نظام السيطره على النيران القديم (Fire Control System ) بنظام جديد متكامل (IFCS ) من شركه ريثون الامريكيه والمستخدم على دبابه القتال الرئيسيه PHOENIX M60 الاردنيه . مع توصيله بنظام عرض الصور . مما يوفر للدبابه دقه الاصابه للمسافات الطويله في حاله ثبات الدبابه او حركتها للاهداف المتحركه او الثابته .
استبدال نظام التحكم بحركه البرج ونظام التثبيت (Stabilization System ) ونظام استقرار البرج ، بانظمه جديده الكترونيه رقميه مشتق من البرج الاردني الجديد الصقر ( Falcon Turret ) .
توصيلات كهربائيه حديثه وتعديل المكونات الكهربائيه وتوزيع الاسلاك وجعلها في هيكل الدبابه .
استبدال وحده انتاج الطاقه المستخدمه .
تركيب مكيفات (AC ) بالاضافه الى اجهزه الحمايه من الحرب الكيماويه والبيلوجيه والنوويه ( NBC ) .


ومن خلال هذه التطويرات زادت قدرات الدبابه التاليه :
القدره على اصابه الاهداف الثابته والمتحركه بعيده المدى ، وذلك لما يتميز به المدفع الجديد بوجود مزلق عمودي شبه الي ، اضافه الى مسافه الاردتداد التي تبلغ 440 ملم ، واقصى قيمه له تبلغ 450 ملم ، كما شمل التطوير الاردني الجديد على نظام رقمي محسن لاستقرار البرج ونظام جديد للسيطره على النيران .
اكتشاف ومشاغله الاهداف بدقه باستخدام نظام الرؤيا المحسن للامر وانظمه الاتزان وانظمه الرؤيا الشامله الاخرى .
تحسين القدرات التكتيكيه عن طريق زياده سرعه وتسارع قدرات البرج .
احتماليه الاصابه من الطلقه الاولى نتيجه التكامل الفني بين اجزاء نظام التحكم بالرمايه .


المواصفات الفنيه للدبابه الاردنيه الحسين :

** قوه النيران :
اصبحت الدبابه قادره على الرمايه بمستوى الدبابات الحديثه الميدانيه ، مع قدرتها على رمايه ذخيره الناتو المعياريه للمدفع 120 ملم الاملس بمعدل 8-10 قذائف بالدقيقه .
يستطيع المدفع اطلاق 8-10 قذائف بالدقيقه .
استخدام المدفع 120 ملم الاملس ( L-50 ) مع العناصر التاليه :
نظام تثبيت مؤخره المدفع الشبه اتوماتيكيه .
نظام تثبيت المدفع خلال الحركه ، المسافه 410 ملم .
نظام سيطره على قوه حركه رجوع المدفع بقوه 290 كيلو نيوتن
مواصفات المدفع :
يتميز المدفع بوجود مزلق عمودي شبة آلي.
قوة الارتداد: 290 كيلو نيوتن.
قصى ارتداد: 390 كيلو نيوتن.
سرعة الانطلاق للقذيفة: 1770 م / ث .
يرمي الذخائر الملساء: - خارق، متعدد الأغراض، عمليات وتدريب .
ضغط الغاز: 7400 بار.
الوزن على جهاز الارتفاع: 3780 كغم .
كتلة الارتداد: 1860 كغم .
وزن السبطانة (مع برميل الغاز): 1120 كغم.
معدل الرماية: 8-10 طلقات / دقيقة .


** انظمه المراقبه ونظام السيطره على النيران :
مقدره مدى ليزريه امنه كليا للمستخدم (المدفعجي ) ذات مدى 200-9995 متر .
حاسب الي رقمي ، لضبط وسيطره النيران وكشف الاهداف وتتبعها ومشاغلتها حيث ان له المقدره على مشاغله عده اهداف في وقت واحد .
نظام المحافظه على خط النظر من خلال محوريين لنظام السيطره .
نظاما تتبع الأهداف الآلي لكل من الأمر والمدفعي .
نظام بانارومي 360 درجه للقائد .
نظام رؤية حراري من الجيل الثاني للمدفعجي .
لوحات عرض المعركه التى تزود الاشارات الكهربائيه من النظام البصري لكل من المدفعجي والامر .
حساس لمعالجه الانحدار بالاضافه الى نظام معياري للاسلاك .
كميوتر لحساب المحرك البلاستيقي .
نظام محدث لتوازن البرج .
جهاز تبريد ذو كفائه عاليه (هادئ ) .
نظام نقل البيانات الرقميه MIL-STD-1553 .
** القدره على البقاء :


تم تزويد البرج بنظام استشعاري ليزري يقوم بانذار طاقم الدبابه بأي تهديد ، ومزود بوحدتي اطلاق قنابل دخانيه اتوماتيكيه باتجاه التهديد ، وذلك لاتاحه المجال للطاقم للقيام بحركات المناوره والاخفاء مما يزيد قابليه البقاء .

مواصفات جهاز الانذار اليزري :
القدرة على الاستشعار في مجال (360 ْ x 0 9 ) .
يستطيع تغطية موجات من 500 -1800 نانو متر.
احتماليه الاستشعار :
95% - للنبض الاحادي
99% -للنبض المتعدد
وقت الاستشعار اقل من 100 ملي /ثانيه .
كما يتضمن استشعار وتغطيه تهديد اخر جيل من الصواريخ المضاده للدروع .
** اما التعديلات الاردنيه التي ادخلت على الهيكل :
نظام اخماد حريق الي محسن .
حجره محميه من العوامل البيولوجيه والكيميائيه والنوويه .
لوحه تحكم السائق موحده وجديده .
العقلانيه في توزيع صناديق المفاتيح .
عوازل حراريه لكوابل التوصيل وموانع التواء للمحافظه على حريه الحركه .
قاعده توصيل جديده مع حلقات انزلاق تتحمل التيار الكهربائي العالي .
نظام جديد للتحكم بتغذيه البرج ونظام المفاتيح .

وهذا رابط عن دبابة الخالد

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اما دبابة الطارق (تطوير السنتوريون) فقد خرجت من الخدمة ويتم تحويلها الى مدرعة التمساح ومدرعة MAP II

آلية الMAP

آلية مدرعة تستخدم لنقل الجنود ذات كلفة مقبولة تم تطويرها من قبل مركز الملك عبدالله الثاني للتصميم والتطوير على هيكل دبابة طارق بن زياد الخارجة من الخدمة في القوات المسلحة الأردنية. حيث تم استغلال معظم المجموعات الرئيسية والفرعية في دبابة طارق بما فيها الهيكل.

تمتاز الآلية بقابلية حركة عالية لوجود الجنزير ومحرك بقوة 750 حصان

المواصفات الفنية:

تم استخدام جميع الأنظمة الميكانيكية والكهربائية الموجودة في دبابة طارق

وجود أربع فتحات علوية لخروج الأفراد

باب أمامي وباب خلفي تعمل هيدروليكياً لخروج طاقم الالية

مزودة برشاش م 50

تمتلك نفس الكفاءة وقابلية الحركة ومستوى الحماية لدبابة طارق

الطاقم: 2+11

الحمولة: تستطيع حمل 13 جندي مع كافة تجهيزاتهم مع ذخيرة الخط الاول

وحدة السلاح العلوية (RCT) :
السلاح الرئيسي :
مدفع 25 ملم: أوتوماتيكي كامل 200 طلقة / دقيقة.
صليات وطلقات منفردة.
الرشاش المحوري :
أوتوماتيكي كامل 650 طلقة / الدقيقة. صليات وطلقات منفردة.
قاذف صواريخ :
مضاد للدروع (أربعة صواريخ ) .
أنظمة الرؤية :
كاميرا نهارية ملونة.
كاميرا حرارية ليلية.
مديات الرماية :
مدفع 25 ملم: 500 – 2000 متر.
رشاش محوري : لغاية 1200 متر.
نظام الصواريخ : 500 – 5000 متر.
دوران المدفع الأوتوماتيكي :
الارتفاع : 40 ْ.
الانخفاض : -8 ْ.
الدوران : 360 ْ.
التثبيت: كاملا (في المحورين )

اما برج الصقر فهو مشروع مثله مثل برج الحسين



[x-men 2]

رد: Jordanian khalid Tank

صور رائعة فعلا
