صاروخ agm-88c هارم

[Nbn-4]

بعد حرب تحرير الكويت تقرر تطوير هذا الصاروخ وإنتاج الجيل الثالث طراز (AGM-88C) الذي يمكنه التعامل مع أجهزة الرادار الحديثة التي تستخدم الترددات المراوغة والنطاقات الواسعة المنتشرة (SPECTRUM FREQUENCY AGILITY SPREAD)
وفي عام 1994م بدأ تسليح الطائرات الأمريكية بالطراز الجديد وتتلخص التعديلات فيما يلي:
1- استبدال الباحث القديم بآخر أكثر حساسية لمواجهة الترددات الجديدة في رادارات الدفاع الجوي ويعمل على نطاق ترددات أوسع، ليتمكن من مواجهة معدات الدفاع الجوي الحديثة.
2- استخدام نظم توجيه متطورة يحسن من أداء الصاروخ في مواجهة المناورات الإلكترونية التي تقوم بها أجهزة رادار الدفاع الجوي وكذلك العمل بكفاءة في مواجهة التهديدات الكثيفة أي استخدام باحث جديد أكثر حساسية .
3- استخدام حاسب آلي ذو سعة سعته 256 كيلو بايت اي تصل إلى أربعة أضعاف سعة الحاسب المستخدم مع الجيل الثاني طراز B.
4- استبدال الرأس الحربية بأخرى تحتوي على عشرة آلاف مكعب من سبيكة التنجستن مساحة كل وجه حوالي 3/16 بوصة وتعادل كثافتها ثلاثة أضعاف كثافة الصلب المستخدم في الأجيال السابقة يمكنها اختراق نصف بوصة من الصلب المدرع مما ضاعف من قدرتها التدميرية ضد هوائيات أجهزة الرادار المعادية ،مما أدى إلى مضاعفة قوّته التدميرية ،وقد أوضحت التجارب التي أجريت في مراكزالاختبارات في البحرية الصينية ( China Lake ) أن هذه المكعبات يمكِنها اختراق نصف بوصة في الصلب العـادي وربـع بوصـة في الألـواح المدرعة وهو ما يكفي لتعطيـل هوائيات أجهزة الرادار .

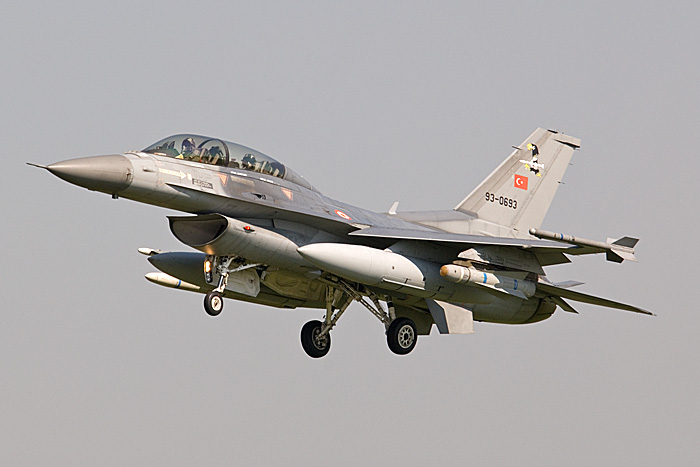

5- كما جُهِّز الرأس الحربي بطبة تقاربية (Proximity Fuze ) أكثر تطوراً وتواجه الطائراتF-16 انتقادات حادة لاستخدامها محل الطائرة F-4G ولكن القوات الجوية الأمريكية ترد على تلك الانتقادات بأن استخدام نظام التسديد للصاروخ المضاد للإشعاع (HTS) سيقلل من عيوب تلك الطائرة وأن الطائرات المجهزة بذلك النظام غالباً ما تعمل مع الطائرات المجهزة بالنظام المشترك للاستطلاع الإلكتروني طراز (RC-135) .

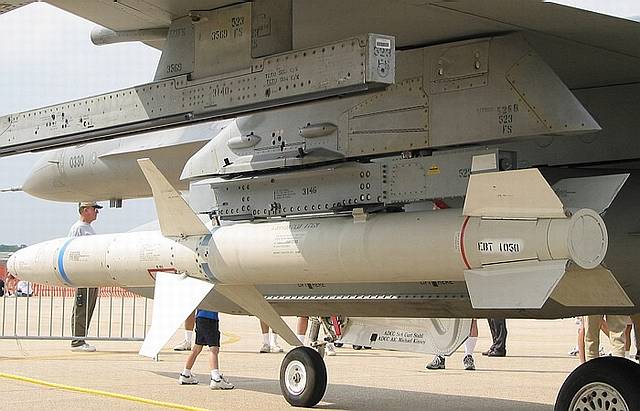

Length4.17 m (13 ft 8 in) Wingspan112 cm (44 in) Finspan61 cm (24 in) Diameter25.4 cm (10 in) Weight360 kg (800 lb) SpeedMach 2+ Range150 km (80 nm) PropulsionThiokol SR113-TC-1 dual-thrust solid-fueled rocket Warhead66 kg (146 lb) WDU-21/B blast-fragmentation
AGM-88C: WDU-37/B blast-fragmentation
المصدر

http://www.designation-systems.net/dusrm/m-88.html



[فادي الشام]

رد: صاروخ agm-88c هارم

صواريخ هارم المطوّرة:
مزيد من الدقة وأضرار جانبية مخفّضة
http://www.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/rounded_corner.php?src=admin/news/uploads/1346943401-sdarabiaHarmupgradce_Dedone.jpg&radius=8&imagetype=jpeg&backcolor=ffffff

أكملت شركة رايثيون Raytheon
بنجاح اختباراتها للنسخة المطوّرة
من الصواريخ الفائقة السرعة المضادة للإشعاعات (هارم) HARM؛

حيث منحت هذه التطويرات دقة أكبر للصواريخ المجربة ميدانياً
فيما خفّضت الأضرار الجانبية التي قد تنتج عنها. ويمكن لصواريخ HARM أن تعطب
أو تدمر الرادارات الخاصة
بصواريخ سطح – جو
ورادارات الإنذار المبكر
ونظم الدفاع الجوي المدفعية الموجهة بالرادار

وتتضمن عملية الترقية التي يطلق عليها اسم "تعديل قسم التحكم في صاروخ هارم"HCSM إضافةَ جهاز استقبال لنظام تحديد المواقع عالمياً GPS
ووحدة قياس تعمل بالقصور الذاتي IMU
لتوفير المزيد من الدقة في الملاحة والتصويب

وتتضمن تعديلات HCSM أيضاً إدخال كمبيوتر رقمي على متن الصاروخ، يدمج حلول التهديف الواردة من أنظمة الملاحة ومن نظام الرأس الباحثة، ما يحسّن أرجحية الإصابة ويتحكّم بتحديد مسارات طيران الصاروخ

وأوضح نائب الرئيس لشؤون نظم الحروب الجوية في قسم الأنظمة الصاروخية في شركة رايثيون، هاري شولت
أن "تعديلات HCSM تحسن قدرات صاروخ 'هارم' المضادة لأنظمة الرادار
من أجل التغلب على التكتيكات المضادة لهذا الصاروخ، بينما تخفّض في الوقت نفسه خطر إصابة الأخوة في السلاح وخطر الأضرار الجانبية."وأضاف شولت أن "التعديلات تسمح للمقاتلين بالاستفادة من سرعة صاروخ HARM فوق الصوتية وقدراته البعيدة المدى للاشتباك بسرعة ودقة فائقة مع الأهداف المرتبطة بفترة زمنية حرجة.

وكجزء من المباراة التنافسية التي وضعها سلاح الجو الأميركي، أجرت رايثيون تجربتي إطلاق لصواريخ HARM المعدلة بواسطة أنظمة HCSM

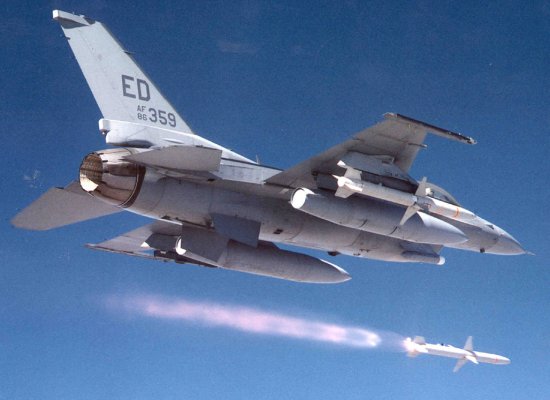

وخلال التجربة التي أجريت في 12 نيسان 2012 أطلقت مقاتلة F-16 الصاروخ المزوّد بتعديلات HCSM ضد نظام إرسال تم إقفاله بعد عملية الإطلاق، بينما كان هنالك تهديد مماثل خارج منطقة ارتطام الصاروخ مزوّد بنظام خادع يستدرج الصاروخ بعيداً عن الهدف. وبنجاح، رفض الصاروخ النظام الخادع واندفع متوجهاً نحو هدفه الأول.

أما خلال التجربة التي أجريت في 3 أيار إستعمل صاروخ هارم المعدل والمنطلق من مقاتلةF-16 ، الإحداثيات الصادرة عن نظام تحديد المواقع عالمياً GPS، للاشتباك بدقة عالية مع هدف يحاكي الأهداف المرتبطة بفترة زمنية قصيرة وحرجة.

ولفت مدير برنامج HARM في قسم الأنظمة الصاروخية في شركة رايثيون، تشاك بيناي إلى أن "تعديلات HCSM من رايثيون تقدم للمقاتلين قدرات معززة، ونحن نؤمن بأن هذا الصاروخ المعدل سيمنح دافعي الضرائب أفضل صفقة ممكنة. "

وأوضح بيناي أنه "بدلاً من شراء نظام مماثل يكلف أكثر بكثير أو إنفاق مليارات الدولارات لتطوير نظام جديد كلياً، نجد أن نظام تعديلات HCSM من رايثيون سيمنح صاروخ HARM قدرات جديدة بكلفة معقولة."

​

6 ايلول 2012


http://www.defense-arab.comdefense-...ense-arab.com/preview_news.php?id=27426&cat=4​

​



[فتى الحرة]

رد: صاروخ agm-88c هارم

التطوير والتعديل يقلل من التكاليف المادية ويسمح بإطالة أمد أنظمة القتال لأطول فترة ممكنة بدلاً من إتلافها وتكبد خسائر مالية غير ضرورية ..

كما أننا نحتاج نحن العرب والمسلمين إلى برامج صاروخية لكي نستطيع مواجهة التهديدات المستقبلية ..

لكن الآن ينبغي علينا اقتناء ما يصنعه الشرق والغرب من أنظمة قتالية للدفاع عن ديننا ومقدراتنا وبلادنا وقيمنا الأخلاقية ..



[Nbn-4]

رد: صاروخ agm-88c هارم

بارك الله فيكم يا استاذ فادي و فتى الحرة ومشكورين على الاضافة والمتابعة

وايضا نعتذر على ركاكة الترجمة نظرا لضيق الوقت .
​



[Nbn-4]

رد: صاروخ agm-88c هارم

الجد الاكبر للصواريخ المضادة للاشعاع .

http://defense-arab.com/vb/showthread.php?t=59592
​
