من يعرف هذا المدفع؟

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
انه القيصر الالماني اخي ولاس بعد البحث على النت ولكن وجدت من يقول انه فرنسي


السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
هذه والله اعلم هو المدفعية بريفهارت As90
عيار 155 مليمتر


التعديل الأخير:

walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,227 1
للأسف الاجابتين خاطئتين.

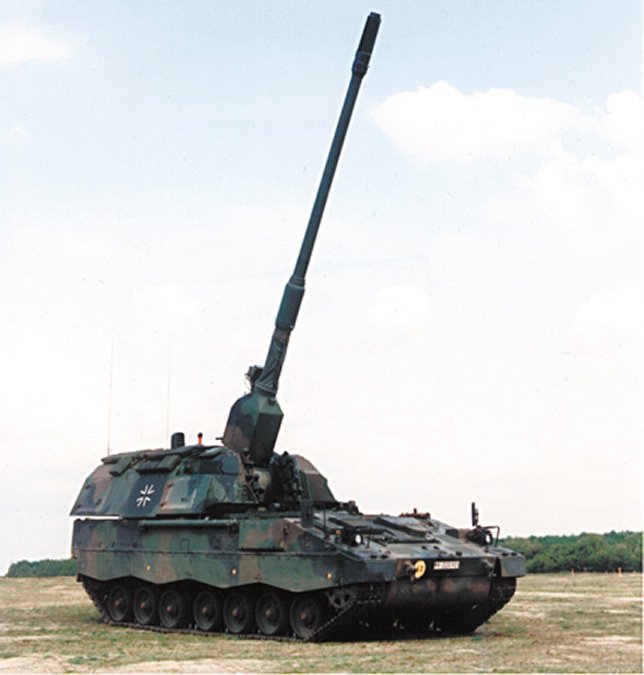

الصورة للمدفع الالماني pzh-2000 وهو شبقيه مع القيصر الفرنسي مع بعض الاختلافات في العيار والقذائف الممكن اطلاقها


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,149
التفاعلات
13,256 8
ممكن المميزات شباب


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
237
بسم الله الرحمن الرحيم

المدفع الالماني pzh-2000

معذرة الموضوع غير مترجم


Pre-production PzH 2000 Photos by Clemens
German PzH 2000 Photos by ClemensGerman Pzh 2000 Live Fire Demo by MarcelGerman PzH 2000 Photos by Ruud
German PzH 2000 Walk Around by Ulrich WredeGerman PzH 2000 Photos by Vojtěch Míček
Dutch PzH 2000 Photos by RuudDutch PzH 2000 Walk Around by Bjorn Dol
Desert Camo PzH2000 Photos by Elmar
Greek PzH 2000 Photos by Pierre
German PzH 2000 Walk Around by GertGerman PzH 2000 on Faun Transport Walk Around
Vehicle Information
This armored howitzer is one of the most powerful system in the world. It just take 30 seconds to go from a driving situation to fire the first round! The first three round have left the muzzle in 9.2 seconds. After the next 30 seconds the howitzer is ready to change the fire position. At this moment the German Bundeswehr have 185 pieces. The Greek Army will get 24 pieces, the Dutch Army 57 and Italy 70 vehicles. It is possible that Norway could get 18 PzH 2000 of former Dutch Army Howitzers. In the future the Dutch Army will have just 2 mec. Inftr. Bde with 1 Arty Bn each. But the contract for the delivery was signed at the time when the Netherlands had 3 mec. Inftr. Bde. At this time the (NL) Arty Bn have just 2 Batteries and in the future each Bn will have 3 Batteries, so they have surplus PzH 2000.

Details
Crew: 5 soldiers - Cmdr., Driver, Gunner + 2 Soldiers (staged crew)

Combat Weight: 55.3 t (MLC 60)

L: 11.66 m
W: 3.58 m
H: 3.46 m

Ground clearance: 0.44 m

Range: ~ 450 km

Vertical obstacle crossing: 1 m
Trench crossing: 3 m
Fording: 1.5 m
Max. gradient: 50 %

Max. road speed: 60 km/h

Engine: MTU MT 881 Ka-500 (V 8 turbocharged diesel)
4 forward and 4 reverse gears
736 kW / 1005 hp

Main armament: 155 mm /L52 cal.

Secondary armament: Loaders MG 7.62 mm MG-3
2 x 4 smoke dischargers

Ammo: 60 x 155 mm rounds
Time for reloading: ~ 11 min.








Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
فعلا هو المدفع الألماني من عيار 155 ملم PZH2000 تنوية صغير لأخ سام الجزائر الصورة الأخيرة التي وضعتها بمشاركتك ليست للمدفع PZH2000 بل للمدفع ألأمريكي XM2001 المسمى كرسيدر وقد تم الغاء المشروع وتحياتي للجميع.


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
237
فعلا هو المدفع الألماني من عيار 155 ملم PZH2000 تنوية صغير لأخ سام الجزائر الصورة الأخيرة التي وضعتها بمشاركتك ليست للمدفع PZH2000 بل للمدفع ألأمريكي XM2001 المسمى كرسيدر وقد تم الغاء المشروع وتحياتي للجميع.
تحياتي ياخبير
عيد مبارك كل عام وانت بخير .


معمر القذافى

عضو مميز
إنضم
8 أكتوبر 2008
المشاركات
2,490
التفاعلات
80
PzH 2000 155 مليمتر هاونِ مَدْفُوعِ ذاتيِ، ألمانيا

البيانات الرئيسية
طاقم 5 (قائد، سائق، مدفعي، 2 x محمّلون ذخيرةِ) طول هيكلِ 7.9 طولَ طنفِ mOverall الـ11.7 mBarrel 3.3 mWidth 3.6 mHeight 3.1 وزن مواصفاتِ mCombat الـ55 tFull
--------------------------------------------------------------------------------

PzH 2000 (Panzerhaubitze 2000) الـ155 المليمترُ هاونِ مَدْفُوعِ ذاتيِ طوّرَ مِن قِبل Krauss Maffei Wegmann (كْي إم دبليو) سوية مَع Rheinmetall Landsysteme مقاول الثانوي الرئيسي للجيشِ الألمانيِ.

"PzH 2000 الـ155 المليمترُ هاونِ مَدْفُوعِ ذاتيِ طوّرَ مِن قِبل Krauss Maffei Wegmann." كْي إم دبليو إستلمَ a عقد في 1996 للإنتاجِ مِنْ 185 وحدةِ. النظام الأول سُلّمَ في يوليو/تموزِ 1998 وتسليمِ لهذه الدفعةِ كاملة. Rheinmetall (سابقاً MaK) يُسلّمُ الهيكلَ الكاملَ لكُلّ عربات السلسلةِ.



متطلب الجيشِ الألمانيِ الكليِّ خُفّضَ مِنْ حول 450 وحدةِ إلى 260. PzH 2000 أيضاً إخترَ بالجيوشِ اليونانيةِ والهولنديةِ والإيطاليةِ. الجيش اليوناني لَهُ 24 نظامُ، سلّمَ بين يوليو/تموزِ 2003 ويونيو/حزيرانِ 2004.

أي ألماني / برنامج تعاونِ إيطاليِ مَع Consorzio Iveco أوتو Melara يُزوّدُ الوحداتَ الـ70 للجيشِ الإيطاليِ. سلّمَ كْي إم دبليو وحدتان في 2002. التسليم الأول الباقٍ الـ68 مِنْ Consorzio Iveco أوتو Melara حَدثَ في مايو/مايسِ 2007 والنظامِ دَخلا خدمةً بالجيشِ الإيطاليِ في يونيو/حزيرانِ 2007. التسليم النهائي محدّد ل2009.

الجيش الهولندي وقّعَ a عقد لإقتناءِ ل57 وحدةِ، تَحوّلَ ل39 وحدةِ لاحقاً وتسليمِ جاري. الوحدات الفائضة الـ18 (ليس بعد بَنتْ) عُرِضتْ إلى الجيشِ الإستراليِ لكن تُجنّبَ.

في سبتمبر/أيلولِ 2006، بي زد إتش 2000 أكملَ مهمّةَ نارِها الأولى المقاتلةِ الحيّةِ بالجيشِ الهولنديِ في أفغانستان، كجزء مِنْ قنديلِ بحر العمليةِ. في العملياتِ ضدّ الطالبانِ، ثلاثة بي زد إتش 2000 دعم نارِ مجهّزِ في a مدى أكثر مِنْ 30 كيلومتر.

في مايو/مايسِ 2001، أثناء إطلاق النارِ إختبارِ للجيشِ الهيلينيِ، PzH 2000 أطلقَ 20 دورةَ كُلّ إلى تَجَاوُز المجاميعِ 40 كيلومترَ (41.8 كيلومتر حَدّ أعلى). المجاميع أُنجزتْ الإستعمال إم 2000 بي بي Assegai يَقْصفُ مِنْ Naschem / Denel الجنوب أفريقيّة، بالتمازج مع Rheinmetall دي إم 72 نظام تهمةِ modular. في نوفمبر/تشرين الثّاني 2002، في إطلاق النارِ الحيِّ في السويد , a مدى مماثل أُنجزَ مَع آر إتش Rheinmetall الجديد البعيد المدى 40 ذخيرة بي بي، مُطلق أيضاً بنظامِ تهمةِ modular.

أي PzH 2000 برج هاونِ صُعِدَ على طابقِ البحريةِ الألمانيةِ إف 124 فرقاطة، هامبورغ، كa مظاهرة عمليةِ النظامِ للتطبيقاتِ البحريةِ. إنّ المفهومَ يُدْعَى Monarc ويَتطلّبُ a مركّب مطاطي مرن.

التَسلّح

نظام تنظيم إستعمال الأسلحةِ الكهربائيِ، مجهّز من قبل أنظمةِ إي إس دبليو Extel Wedel، يَشْملُ الرَفْع الآليَ وعُبُور السياقةِ بالدعمِ نصفِ الآليِ، وَضْع مباشر بسيطرةِ الآلةِ الكهربائيةِ والسيطرةِ اليدويةِ.

الـ155 المليمتر إل 52 مِنْ بندقيةِ PzH 2000 طُوّرَ مِن قِبل Rheinmetall DeTec. إنّ طولَ البرميلَ 52 مقدرةُ وحجمُ غرفةِ 23 l. البندقية لَها a برميل مَطْلي معدن كروم وكتلة عقبِ رَفْع نصفِ آليةِ بمجلةِ مبادىءِ قراءة قياسيةِ مستديرةِ 32 متكاملةِ.

"PzH 2000 مُجهّز بa صَدَفَة آلية بالكامل تُحمّلُ نظام ب نظامُ إدارةِ ذخيرةِ." بارامترات بندقيةِ مثل درجةِ حرارة الغرفةِ مُرَاقَبة آلياً. PzH 2000 مُجهّز بa صَدَفَة آلية بالكامل تُحمّلُ نظام ب نظامُ إدارةِ ذخيرةِ.

إنّ البرميلَ المَطْليَ معدنَ كروم بطول 8 أمتاراً ومُجَهَّز بa كابح كمامةِ مَشْقُوقِ الذي يَعطي سرعةَ الكمامةِ المتزايدةِ ويُخفّضُ مستوى وميضِ الكمامةِ. إنّ كتلةَ عقبِ نوعِ الوتدَّ متكاملةُ بمجلةِ مبادىءِ قراءة قابلة للتبادلِ جهّزتْ بحاملِ لانهائيِ لنقلِ مبادىءِ القراءة الآليِ، تحميل وتُفرغُ.

طوّرَ Rheinmetall DeTec أيضاً a منطقة ستّة modular يَدْفعُ نظامَ تهمةِ (إم تي إل إس)، دي إم 72، الذي يُزوّدُ للمعالجة الأسرعِ، أقل يَلْبسُ على البندقيةِ، حسّاسية أوطأ إلى الإيقادِ تُخاطرُ بها ومدى مُحسَّنِ. في PzH 2000، بحدود ستّة وحداتِ إم تي إل إس يُشكّلُ تهمةَ الدَفْع. إنّ المدى الأقصى إل 52 بندقية التي تَستعملُ تهمَ إم تي إل إس القصوى 30 كيلومترُ بالقياسيةِ إل 15 أي دورة وبحدود 40 كيلومترِ بالمقذوفاتِ المُساعدةِ.

إنّ وَضْع البندقيةِ ووَضْع النظامِ يُنتَجانِ مِن قِبل Honeywell Maintal وصَعدا على مهدِ البندقيةَ. يُقرّرُ النظامُ إتّجاهِ البندقيةَ آلياً وموقعَ وإرتفاعَ فوق مستوى البحرِ. نظام تحديد المواقع العالمي المتكامل (جي بي إس) يُشكّلُ مستلمَ ومحسّساتَ العربةَ المحرّكةَ نظامَ الملاحةِ الهجينِ لPzH 2000.

نظام تحميل الصَدَفَةِ الآليِ

PzH 2000 نظام تحميل صَدَفَةِ آليِ يُمْكِنُ أَنْ يُعالجَ 60 مِنْ الدوراتِ مِنْ 155 مليمترِ ذخيرةِ. إنّ القذائفَ تَرتفعُ مِنْ خلف العربةِ وعَبّأتْ آلياً في المجلةِ المستديرةِ 60 في مركزِ الهيكلِ.

إنّ نظامَ تحميل الصَدَفَةِ يُقادُ بمحرّكاتِ brushless الكهربائية servo مجهّزة من قبل إم أو أو جي. نظام تحميل الصَدَفَةِ الآليِ لَهُ pneumatically قادَ نقرةَ rammer وسيطرة رقمية آلية، إدارة تجهيزِ ذخيرةِ ومكانِ مصهرِ حثّيِ.

هذا يُزوّدُ نِسَبَ النارِ مِنْ ثلاث دوراتِ في تحت عشْرة ثواني وتحميل مِنْ 60 قذيفةِ مِن قِبل مشغلين خلال 12 دقيقة، بضمن ذلك ترتيبِ بياناتِ الذخيرةِ.

نسبة إطلاق النارَ PzH 2000 كَانتْ 12 دورةَ في 59.74 ثانيةِ، و20 دورة في دقيقةِ واحدة، 47 ثانية، أثناء إطلاق إختباراتِ في أكتوبر/تشرين الأولِ 1997 بautoloader مُحسَّن. إنّ سرعةَ الكمامةَ مُحدَّدةُ آلياً بواسطة a محسّس رادارِ ومستعملةُ في حسابِ السيطرة على الحريقَ.

السيطرة على الحريق والملاحظة

PzH 2000 يُمْكِنُ أَنْ يَستعملَ نمطَ آليَ مِنْ العمليةِ بضمن ذلك وصلةِ راديو البياناتَ بنظامِ قيادة وسيطرةِ خارجيِ. إنّ وظائفَ السيطرة على الحريقِ المستقلة ذاتياً تَحْتَ سَيْطَرَة في الداخل حاسوب Micmos مجهّز من قبل إيدز (سابقاً فضاء ديملير كرايسلرِ). إستعمال النمطِ الآليِ، إرتباطات هدفِ يُمْكِنُ أَنْ تُنفّذَ مِن قِبل طاقم في الإثنان. إستعمال بياناتِ السيطرة على الحريقَ زوّدَ بحاسوبِ ballistics، البندقية تُوْضَعُ آلياً ونَقلَ أثناء المهمّةِ.

"في سبتمبر/أيلولِ 2006،
بي زد إتش 2000 أكملَ مهمّةَ نارِها الأولى المقاتلةِ الحيّةِ بالجيشِ الهولنديِ في أفغانستان." أنماط الإسنادِ المُخْتَلِفةِ متوفرة التي إستمراريةَ نظامِ guarrantee في حالة a فشل مكوّن. كنمط الإسنادِ الأوطأِ، إسناد ميكانيكي بصري sytem متوفرُ.

القائد عِنْدَهُ a Leica بيري آر تي إن إل 80 ناظور بانارومي، الذي مستعملُ في عملياتِ الدرعِ الغير كافيةِ ولتعيينِ الهدفِ في إرتباطاتِ الوَضْع المباشرةِ. بيري آر تي إن إل 80 عِنْدَها نهاراً وليلاً قنواتُ رؤيةِ وa ليزر rangefinder. إنّ المدفعي مُجهّز بa Leica PzF تي إن 80 بصر نارِ مباشرِ نهاراً وليلاً للوَضْع المباشرِ مِنْ البندقيةِ.

الدفع

الـ736 kW powerpack مِنْ PzH 2000 صَاعِدُ في جبهةِ الهيكلِ ويَشْملُ إسطوانةِ ثمانية تُوجّهُ حقناً، شَحنَ إم تي يو إم تي 881 محرك ديزل Ka-500 مَع a سرعة أربعة Renk إتش إس دبليو إل 284 سي صندوق تروس. ثلاثة خزّاناتِ وقود تُزوّدُ a 420 كيلومتر مدى جولة بحريةِ.


وسّعْ صورةً
PzH 2000 في الخدمةِ بالجيشِ الألمانيِ.

--------------------------------------------------------------------------------



وسّعْ صورةً
PzH 2000 إخترَ بالجيوشِ الإيطاليةِ واليونانيةِ والهولنديةِ.

--------------------------------------------------------------------------------



وسّعْ صورةً
PzH 2000 أثناء إطلاق محاكماتِ في إستعمال قذائفِ ألمانيا Denel Assegai في مايو/مايسِ 2001.

--------------------------------------------------------------------------------



وسّعْ صورةً
تَنتقلُ أنظمةُ مدفعيةِ PzH المَدْفُوعة 2000 الذاتية إلى مواقعِ إطلاق النارِ المختلفةِ.

--------------------------------------------------------------------------------



وسّعْ صورةً
PzH 2000 155 مليمتر هاونِ مَدْفُوعِ ذاتيِ.

--------------------------------------------------------------------------------



وسّعْ صورةً
الـ155 المليمتر إل 52 مِنْ بندقيةِ PzH 2000 طُوّرَ مِن قِبل Rheinmetall Industrie أج.

--------------------------------------------------------------------------------



وسّعْ صورةً
PzH 2000 عِنْدَهُ a 40 كيلومتر مدى بالمقذوفاتِ المُساعدةِ.

--------------------------------------------------------------------------------



وسّعْ صورةً
PzH 2000 مقصورة مجلةِ بآليةِ الغذاءَ.

--------------------------------------------------------------------------------



وسّعْ صورةً
يُزوّدُ PzH 2000 حاسوب سيطرة على الحريقِ حسابَ ballistics كامل

--------------------------------------------------------------------------------



وسّعْ صورةً
القابليات العالية الأداء لPzH 2000 تُزوّدُ قابليةَ حركة ممتازةَ.


maan

عضو
إنضم
3 أكتوبر 2008
المشاركات
154
التفاعلات
2
شكرا على المعلومة لكن ما هو مداه


ركن خاص

عضو
إنضم
7 سبتمبر 2008
المشاركات
492
التفاعلات
120 1
ذكر بعض الاخوه انه قد تكون هذه الصوره للقيصر الفرنسي فللعلم ان القيصر الفرنسي محمول على شاحنه اما هذا المدفع وهو pzh2000 ولا وجه للاشتباه بينهما
