الذخائر المتشظية شديدة الانفجار




تطرقنا في السابق إلى دور الذخائر المتشظية شديدة الانفجار HE-Fragmentation في الاستخدام ضد الأهداف المدرعة و وضحنا أوجه تأثر هذه الأهداف بهذا النوع من الذخائر و هو ما أسميناه بالتأثير الفعال بالأهداف المدرعة دون خرق الدرع و في هذا الموضوع سنحاول (و إن كان على عجل) تسليط الضوء على خصائص هذا النوع من الذخائر موضحين المبادئ التي تحكم فاعليتها .

إن دراسة علم المقذوفات و التقدم الحاصل في علم حركة الأجسام المقذوفة ساهم بشكل ملحوظ في تحسين تصاميم الرؤوس الحربية المتشظية حيث ركزت هذه العلوم على تحديد القوانين و الشروط التي تحكم سرعة هذه الشظايا و آليات انتشارها بالإضافة إلى مدى تأثير أحجام الشظايا و شكلها و علاقتها بمدى الضرر الذي تخلفه .

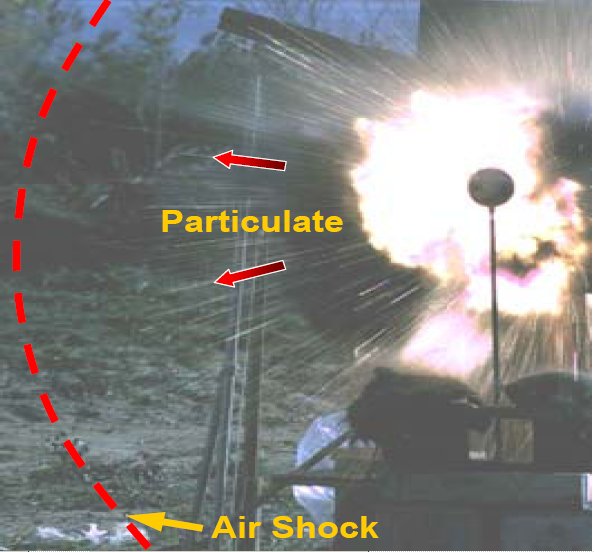

أظهرت التجارب أن نحو 30% من الطاقة المحررة من المادة المتفجرة المستخدمة في الذخيرة تذهب لصالح تمزيق غلاف القذيفة Case و لنقل الطاقة الحركية إلى الشظايا و بفعل الموجة الصدمية Shock wave الناتجة عن الانفجار تندفع الشظايا بسرعة عالية و بعد مسافة قصيرة تتجاوز الشظايا الموجة الصدمية و تسبقها و يعود ذلك إلى أن مدى تأثر الموجة الصدمية بعوامل الكبح أكبر من تأثر الشظايا بنفس العوامل و بالتالي يكون معدل التباطؤ للموجة الصدمية أكبر من معدل التباطؤ بالنسبة للشظايا و لهذا تكون إجمالاً دائرة تأثير الشظايا أكبر من دائرة تأثير الموجة الصدمية مع الأخذ بعين الاعتبار نوع الهدف و مقدار حمايته .


و يمكن تقسيم سرعة الشظية إلى مرحلتين أساسيتين هما :
1- السرعة الابتدائية Initial velocity
2- السرعة المرحلية و هي سرعة الشظية في نقطة ما من تحليقها .

أما العوامل التي تلعب دور في سرعة الشظية و بالتالي فاعليتها فهي نسبة المادة المتفجرة لكتلة الشظايا الإجمالية charge-to-metal ratio بالإضافة إلى خصائص المادة المتفجرة المستخدمة في الذخيرة المتشظية .

إلى جانب سرعة الشظية هناك عوامل أخرى لا تقل أهمية تتكامل مع عامل السرعة لتحقيق أكبر قدر من الفاعلية أهمها كثافة التشظي Fragment density و بديهياً كلما ازدادت كثافة التشظي كانت الفاعلية أكبر و يحدد كثافة التشظي المسافة التي تفصل الهدف عن نقطة مصدر الشظايا بالإضافة إلى أن تصميم القذيفة ذاته له دور كبير في آلية انتشار الشظايا عند الانفجار و يتحقق ذلك عبر تحديد قياس زاوية انتشار الشظايا التي تتناسب عكسياً مع كثافة التشظي و عادةً تكون أكثر أجزاء الذخيرة المتشظية فاعلية هي الأجزاء المسطحة من القذيفة و التي تكون عادة في وسط الذخيرة حيث تتراوح زاوية انتشار الشظايا في هذه الأجزاء بين 7 – 10 درجات بينما نجد أن مقدمة و مؤخرة القذيفة أقل كثافة حيث تصل زاوية الانتشار إلى 45 درجة .
و لما لهذا العامل من أهمية تركزت الأبحاث على تطوير ذخائر متشظية ذكية تقوم بتوجيه مخزونها من الشظايا إلى هدف محدد دون تشتيته في كافة الاتجاهات و سميت هذه الذخائر بـ Selectively Aimable Warhead و تم تحقيق ذلك بواسطة صمامات تقاربية زودت بها هذه الذخائر تستطيع تحديد مكان الهدف و تفجير الذخيرة بشكل يسمح بتعرض الهدف لأكبر قدر ممكن من الشظايا .


عامل آخر له دور هام في تحديد فاعلية الذخيرة المتشظية هي شكل الشظية shape و كتلتها Mass حيث أن الكتلة و السرعة عنصران متكاملان لا يمكن فصل أحدهما عن الآخر حيث يجب أن تتصف الشظية بحد أدنى من الكتلة تكون معه قادرة على إلحاق أكبر قدر ممكن من الضرر في الهدف و لهذا لجأ مصنعي هذه الذخائر إلى مواد ذات كثافة عالية في تصنيع هذه الشظايا بالإضافة إلى أن الذخائر المتشظية الحديثة باتت تستخدم شظايا ذات أشكال خاصة تكون أكثر قدرة على إلحاق الضرر بأهدافها و أقل مقاومة للهواء .

التعديل الأخير:

ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
شكرا لك على هذا الشرح الرائع

ياليت تضع رابط لحديثك السابق لكي يستطيع من لم يقراه ان يعود اليه باقصر الطرق


السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
موضوع رائع وشرح ممتاز اخي القناص11 اعتقد من اجل تحقيق المستوى التدميري المطلوب لابد من دراسة نظام الذخيرة ثم المدفع و أن يكون المدفع مناسباً لنظام الذخيرة الموجودة وقد يختلف المستوى التدميري المطلوب من هدف إلى آخر فمثلاً المستوى التدميري المطلوب ضد الدبابة أو العربة هنا نأتي لنوع الشضية وتلك العوامل المكذورة التي اوردها الاخ القناص .اذا من اهم تلك العوامل هو المدفع او المحرك القاذف للقنابل اوللذخائر المتشظية شديدة الانفجار .
ومن اهم امثلة تلك القذائف كل قذائف الهاون 60 ملم لها 3 أقسام رئيسية الصمام الجسم الذيل مع نظام مجموعة الدفع نماذج الذخيرة HE عالي الإنفجار للتشظي والنسف ضد الجماعات والتحصينات الخفيفة RP فوسفورية حمراء أو بيضاء WP دخانية للإشارات والتغطية وإحداث الصدمة للتنوير للإنارة والإشارات والعلامات تدريبية TP يمكن أن تحوي مادة متفجرة مثل الحشوة الدافعة .




anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,735
التفاعلات
30,044 147
موضوع رائع أخي محمد ، جزيل الشكر على الفائدة والتوضيح .

إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
60
شكرا لك على هذا الشرح الرائع

ياليت تضع رابط لحديثك السابق لكي يستطيع من لم يقراه ان يعود اليه باقصر الطرق
موضوع رائع وشرح ممتاز اخي القناص11 اعتقد من اجل تحقيق المستوى التدميري المطلوب لابد من دراسة نظام الذخيرة ثم المدفع و أن يكون المدفع مناسباً لنظام الذخيرة الموجودة وقد يختلف المستوى التدميري المطلوب من هدف إلى آخر فمثلاً المستوى التدميري المطلوب ضد الدبابة أو العربة هنا نأتي لنوع الشضية وتلك العوامل المكذورة التي اوردها الاخ القناص .اذا من اهم تلك العوامل هو المدفع او المحرك القاذف للقنابل اوللذخائر المتشظية شديدة الانفجار .
ومن اهم امثلة تلك القذائف كل قذائف الهاون 60 ملم لها 3 أقسام رئيسية الصمام الجسم الذيل مع نظام مجموعة الدفع نماذج الذخيرة HE عالي الإنفجار للتشظي والنسف ضد الجماعات والتحصينات الخفيفة RP فوسفورية حمراء أو بيضاء WP دخانية للإشارات والتغطية وإحداث الصدمة للتنوير للإنارة والإشارات والعلامات تدريبية TP يمكن أن تحوي مادة متفجرة مثل الحشوة الدافعة .
موضوع رائع أخي محمد ، جزيل الشكر على الفائدة والتوضيح .
جزيل الشكر للجميع ........ تحياتي

التعديل الأخير:

Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
معلومات رائعة جزيل الشكر استاذ محمد احب ان اضيف هذة المداخلة بعد اذنك:

ان الروس لهم خبرة كبيرة جداً بالقذائف HE-frag وتستخدم بشكل واسع كما ذكرت استاذي في كثير من جيوش العالم وتستخدم بصورة واسعة جداً داخل الجيش الروسي.
التجارب الروسية التي حصلت على القذائف من نوع HE-Frag وخاصة ذات الصواعق التقاربية قد بينت انه عند استخدام الصواعق من هذا النوع ان تأثير الشضايا يكون اشد قوة وفتك بالنسبة للهدف المراد تدميره بينما يقل تأثير المتفجرات ولكن الهدف يتعرض لأضرار قد تخرج الدبابة من الخدمة لفترة او قد تدمر ماسورة المدفع او تدمر التجهيزات الخارجية اضافة تدمير الدروع التفاعلية للدبابة و انظمة القتل الصعب حتى.

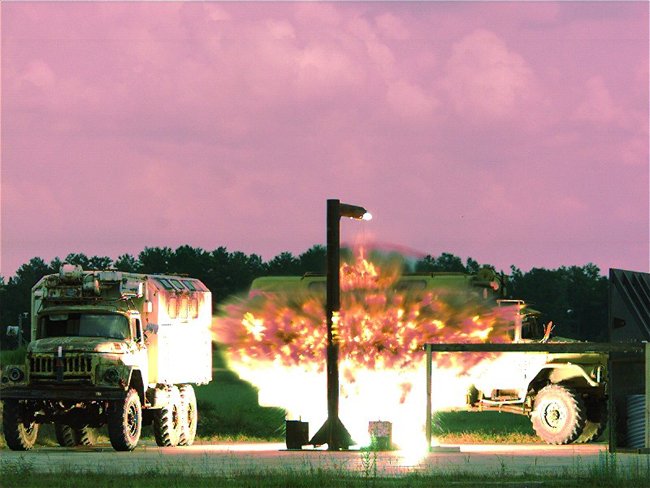

والتجارب اثبتت عند استخدام الصواعق التصادمية قد بين ان تأثير المتفجرات يكون عنيف ولنفرض فرضاً ان الدبابه لم تدمر كلياً من المستحيل على الطاقم النجاه من الهزة العنيفة جداً التي تسببها قذيفة المدفع وبالنسبة لأنتشار الشضايا وهذة الصورة للتجارب التي قام بها الروس حيث تبين مدى انتشار الشضايا وحتى حجم الحفرة المتكونة من اعيرة مختلفة .



التعديل الأخير:
إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
60
معلومات رائعة جزيل الشكر استاذ محمد احب ان اضيف هذة المداخلة بعد اذنك:

ان الروس لهم خبرة كبيرة جداً بالقذائف HE-frag وتستخدم بشكل واسع كما ذكرت استاذي في كثير من جيوش العالم وتستخدم بصورة واسعة جداً داخل الجيش الروسي.

التجارب الروسية التي حصلت على القذائف من نوع HE-Frag وخاصة ذات الصواعق التقاربية قد بينت انه عند استخدام الصواعق من هذا النوع ان تأثير الشضايا يكون اشد قوة وفتك بالنسبة للهدف المراد تدميره بينما يقل تأثير المتفجرات ولكن الهدف يتعرض لأضرار قد تخرج الدبابة من الخدمة لفترة او قد تدمر ماسورة المدفع او تدمر التجهيزات الخارجية اضافة تدمير الدروع التفاعلية للدبابة و انظمة القتل الصعب حتى.
والتجارب اثبتت عند استخدام الصواعق التصادمية قد بين ان تأثير المتفجرات يكون عنيف ولنفرض فرضاً ان الدبابه لم تدمر كلياً من المستحيل على الطاقم النجاه من الهزة العنيفة جداً التي تسببها قذيفة المدفع وبالنسبة لأنتشار الشضايا وهذة الصورة للتجارب التي قام بها الروس حيث تبين مدى انتشار الشضايا وحتى حجم الحفرة المتكونة من اعيرة مختلفة .
إضافة قيمة من عضو مميز .... تحياتي لك أخي أشرف و جزيل الشكر على مرورك .
