الموسوعة العالمية للراجمات الصاروخية .

F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
بسم الله
-----------------------------------------

BM-21 Grad



الصانع : الاتحاد السوفياتي
سنة دخول الخدمة : 1963
الطاقم : 5
الطول : 3.09 م
العيار : 122 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 10 دقائق
المدى : 22 كلم

[YOUTUBE]p-lGwyySrwY[/YOUTUBE]

-----------------------------------------

BM-27 Uragan



الصانع : الاتحاد السوفياتي
سنة دخول الخدمة : 1967
الطاقم : 6
الطول : 11.09 م
العيار : 220 مم
عدد الانابيب : 16 انبوب
وقت اعادة التلقيم : 15 دقائق
المدى : 34 كلم

-----------------------------------------

BM 30 Smerch



الصانع : الاتحاد السوفياتي
سنة دخول الخدمة : 1989
الطاقم : 4
الطول : 12 م
العيار : 300 مم
عدد الانابيب : 12 انبوب
وقت اعادة التلقيم : 36 دقائق
المدى : 70 كلم

[YOUTUBE]OpRhNteQOoU[/YOUTUBE]

-----------------------------------------

MLRS



الصانع : امريكا
سنة دخول الخدمة : 1983
الطاقم : 3
الطول : 6.03 م
العيار : 240 مم
عدد الانابيب : 12 انبوب
وقت اعادة التلقيم : 9 دقائق
المدى : 34 كلم

[YOUTUBE]brkrybAm8f4[/YOUTUBE]

-----------------------------------------

Astros II MLRS



الصانع : البرازيل
سنة دخول الخدمة : 1983
الطاقم : 3
الطول : 8 م
العيار : من 127 مم الى 300 مم
عدد الانابيب : 32 انبوب بالنسبة ل 127 مم و 4 انابيب بالنسبة ل300 مم
وقت اعادة التلقيم : غير معروف
المدى : 30 كلم عند استخدام عيار 127 مم و 60 كلم عند استخدام عيار 300 مم

[YOUTUBE]xsOsO_upKxw[/YOUTUBE]

-----------------------------------------

RM-70



الصانع : تشيكوسلوفكيا
سنة دخول الخدمة : 1972
الطاقم : 6
الطول : 8.75 م
العيار : 122 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : غير معروف
المدى : 20 كلم

[YOUTUBE]qyuoUlcA44k[/YOUTUBE]

-----------------------------------------

اتمنى ان يعجبكم الموضوع
تحياتي اف 16






anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,721
التفاعلات
29,877 146
جزيل الشكر أخي F-16 Falcon على هذا الموضوع الرائع ، وأنت من العناصر النشيطة المشهود لها في المنتدى ، نتمنى تواصلك الدائم ومواضيعك المميزة .


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
و الله انت هو العنصر الاكثر نشاطا في المنتدى و مشكور على مرورك


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
B]
-------------------------------------

Pinaka Multi Barrel Rocket Launcher



الصانع : الهند
سنة دخول الخدمة : 1998
الطاقم : 5
الطول : 4.95 م
العيار : 214 مم
عدد الانابيب : 12 انبوب
وقت اعادة التلقيم : 15 دقائق
المدى : 38 كلم

-----------------------------------

LAROM



الصانع : رومانيا
سنة دخول الخدمة : 1985
الطاقم : 5
الطول : 7.35 م
العيار : 160 مم
عدد الانابيب : 26 انبوب
وقت اعادة التلقيم : غير معروف
المدى : 40 كلم

---------------------------------

Valkiri Multiple Artillery Rocket



الصانع : جنوب افريقيا
سنة دخول الخدمة : 1980
الطاقم : 2
الطول : 5.35 م
العيار : 127 مم
عدد الانابيب : 24 انبوب
وقت اعادة التلقيم : 10 دقائق
المدى : 36 كلم

----------------------------

WR-40 Langusta



الصانع : بولونيا
سنة دخول الخدمة : 2007
الطاقم : 4
الطول : 3.09 م
العيار : 122.7 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 7 دقائق
المدى : 42 كلم



[/B]
[/FONT]

التعديل الأخير:

mohamed rizk

عضو
إنضم
17 مارس 2008
المشاركات
310
التفاعلات
41
هايل انت جامد ولله يفالكون بس ممكن انقل منظومة صقر عشان يبقى مرجع :)
المنظومة صقر منظومة متعددة الامدية .
فمثلا لدينا :

صقر 4 : صاروخ 122 مم بانبوبة واحدة على حامل ثلاثي بمدي 4 كم وهى نسخة مصرية معدلة من الBM 11 .

صقر 8 : صاروخ 122 مم ب2 انبوب اطلاق على حامل ثلاثي بمدي 8 كم وهى ايضا نسخة مصرية معدلة من BM 11 .

صقر 10 : صاروخ 122 مم ب 4 انبوب اطلاق على صفين بمدي 10 كم وهى ايضا نسخة معدلة من الBM 11 .

صقر 18 : صاروخ 122 مم ب30 انبوبة اطلاق على اربع صفوف بمدي 21 كم وهى نسخة معدلة من ال BM 11 .

صقر 30 : صاروخ 122 مم ب 30 انبوبة اطلاق موزعة على 3 صفوف بمدي 30 كم وهي نسخة مصرية معدلة من ال BM 21

صقر 36 : صاروخ 122 مم ب 40 انبوبة اطلاق موزعة على 4 صفوف بمدي 36 كم وهى نسخة مصرية محسنة المدي من ال BM 21 .

صقر 40 : صاروخ 122 مم ب40 انبوبة اطلاق موزعة على 4 صفوف بمدي من 40 الى 42 كم وهى النسخة الوحيدة تقريبا من العيار 122 مم التى تعدي مداها ال40 كم .

صقر 45 : وهى اول نسخة مصرية تعتمد العيار 227 مم ( نسخة مصرية من الملرز مصنعة برخصة ) ولذالك هي نفس النسخة الامريكية 12 انبوبة اطلاق موزعة على صفين . ويكمن الاختلاف الوحيد بينها وبين الملرز ان الملرز على شاحنة بجنزير بينما الصقر 45 على نفس الشاحنة 6X 6 .
والنسخة صقر 45 ذات امدية متعددة على حسب الذخيرة المستخدمة فمثلا :
اذا استخدمت الذخيرة الصاروخية M 26 يصير مداها 32 كم .
اذا استخدمت الذخيرة الصاروخية M 26 A1 /A2 يصير مداها 45 كم .
اذا استخدمت الذخيرة الصاروخية M 30 يصير مداها 45 كم .

http://defense-arab.com/t2997.html


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
موضوع ممتاز يا اخي...واصل مجهوداتك


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
اريد ان يجعل المشرف عنوان الموضوع هو موسوعة الراجمات الصاروخية العالمية


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
-----------------------------------------

VCLC



الصانع : الارجنتين
سنة دخول الخدمة : 1986
الطاقم : 3
الطول : 6.75 م
العيار : 160 مم
عدد الانابيب : 36 انبوب
وقت اعادة التلقيم : 10 دقائق
المدى : 30 كلم

-----------------------------------------

PHL03



الصانع : الصين
سنة دخول الخدمة : 2005
الطاقم : 4
الطول : 6.75 م
العيار : 300 مم
عدد الانابيب : 12 انبوب
وقت اعادة التلقيم : 30 دقائق
المدى : 150 كلم

-----------------------------------------

Type 89



الصانع : الصين
سنة دخول الخدمة : 1990
الطاقم : 4
الطول : 7.18 م
العيار : 122 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 2 دقائق
المدى : 30 كلم

-----------------------------------------

Type 83



الصانع : الصين
سنة دخول الخدمة : 1983
الطاقم : 5
الطول : 6.12 م
العيار : 273 مم
عدد الانابيب : 4 انبوب
وقت اعادة التلقيم : 20 دقائق
المدى : 40 كلم

-----------------------------------------




field marshal moody

عضو مميز
إنضم
16 مايو 2008
المشاركات
478
التفاعلات
38
موضوع رائع اخ فالكون...اجاب على العديد من تساؤلاتى بخصوص بعض انواع الراجمات
والمزيد من التوفيق اليك
تحياتى


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
Type 82



الصانع : الصين
سنة دخول الخدمة : 1982
الطاقم : 8
الطول : 6.44 م
العيار : 130 مم
عدد الانابيب : 30 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 10 كلم

------------------------------------

Type 81



الصانع : الصين
سنة دخول الخدمة : 1982
الطاقم : 7
الطول : ........ م
العيار : 122 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 8 دقائق
المدى : 20 كلم

------------------------------------

LARS-2



الصانع : المانيا
سنة دخول الخدمة : 1980
الطاقم : 3
الطول : 8.28 م
العيار : 110 مم
عدد الانابيب : 36 انبوب
وقت اعادة التلقيم : 15 دقائق
المدى : 25 كلم

------------------------------------

Type 75



الصانع : اليابان
سنة دخول الخدمة : 1975
الطاقم : 3
الطول : 5.75 م
العيار : 131.5 مم
عدد الانابيب : 30 انبوب
وقت اعادة التلقيم : 15 دقائق
المدى : 15 كلم

------------------------------------

Bateleur



الصانع : جنوب افريقيا
سنة دخول الخدمة : 1989
الطاقم : 5
الطول : 9.3 م
العيار : 127 مم
عدد الانابيب : 50 انبوب
وقت اعادة التلقيم : 20 دقائق
المدى : 36 كلم

------------------------------------




F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
Kooryong



الصانع : كوريا الجنوبية
سنة دخول الخدمة : 1980
الطاقم : 4
الطول : 7.7 م
العيار : 130 مم
عدد الانابيب : 36 انبوب
وقت اعادة التلقيم : 20 دقائق
المدى : 23 كلم

-----------------------------------

Teruel



الصانع : اسبانيا
سنة دخول الخدمة : 1980
الطاقم : 5
الطول : 9 م
العيار : 140.5 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 20 دقائق
المدى : 28 كلم

-----------------------------------

RT2000



الصانع : التيوان
سنة دخول الخدمة : 1997
الطاقم : .......
الطول : ....... م
العيار : 230 مم
عدد الانابيب : 12 انبوب
وقت اعادة التلقيم : ....... دقائق
المدى : 45 كلم

-----------------------------------

LIMAWS



الصانع : امريكا
سنة دخول الخدمة : 2010
الطاقم : 3
الطول : ....... م
العيار : 240 مم
عدد الانابيب : 6 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 70 كلم

-----------------------------------

M142 HIMARS



الصانع : امريكا
سنة دخول الخدمة : 2005
الطاقم : 3
الطول : 7 م
العيار : 240 مم
عدد الانابيب : 6 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 40 كلم

-----------------------------------

TOS-1



الصانع : روسيا
سنة دخول الخدمة : ...
الطاقم : 3
الطول : 9.35 م
العيار : 220 مم
عدد الانابيب : 30 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 3.5 كلم




إنضم
21 مارس 2008
المشاركات
82
التفاعلات
1
مشكور على الموضوع الجميل
واكثر شي عاجبني شيان هما


الصانع : بولونيا
سنة دخول الخدمة : 2007
الطاقم : 4
الطول : 3.09 م
العيار : 122.7 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 7 دقائق
المدى : 42 كلم

و


الصانع : الصين
سنة دخول الخدمة : 1990
الطاقم : 4
الطول : 7.18 م
العيار : 122 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 2 دقائق
المدى : 30 كلم
LIMAWS



الصانع : امريكا
سنة دخول الخدمة : 2010
الطاقم : 3
الطول : ....... م
العيار : 240 مم
عدد الانابيب : 6 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 70 كلم

-----------------------------------

M142 HIMARS



الصانع : امريكا
سنة دخول الخدمة : 2005
الطاقم : 3
الطول : 7 م
العيار : 240 مم
عدد الانابيب : 6 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 40 كلم


التعديل الأخير:

Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174

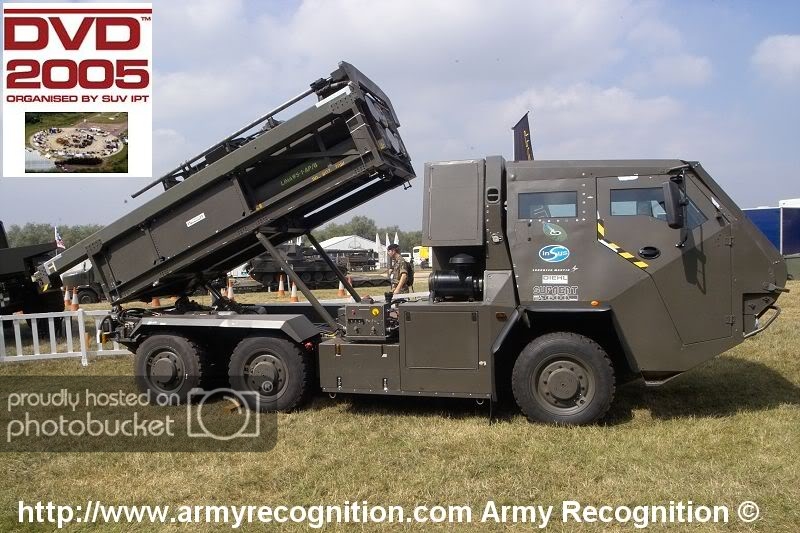

LIMAWS



الصانع : امريكا
سنة دخول الخدمة : 2010
الطاقم : 3
الطول : ....... م
العيار : 240 مم
عدد الانابيب : 6 انبوب
وقت اعادة التلقيم : 5 دقائق
المدى : 70 كلم
صديقي F16, حسب معلوماتك فإن النظام امريكي, لكن بجانبه شعار "ايفيكو" و هي شركة اطالية!!


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
اكثر شيئ عجبني فيكم هو مروركم يا اخوان اسعدتموني طبعا​


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
صديقي F16, حسب معلوماتك فإن النظام امريكي, لكن بجانبه شعار "ايفيكو" و هي شركة اطالية!!
اعذروني لقد حصل خطا النظام بريطاني و لقد كان يتم استعراضه​


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174

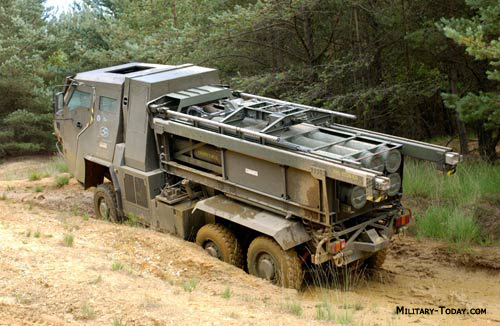

لدي ملاحظة, هذا النظام غير مرتفع عن المارض بشكل كافي يخول له السير فوق اراض غير معبدة, فمثلا إذا تم نقله إلى اراض شبه صحراوية يمكن ان تتوغل عجلاته في الرمل و يصبح عالقا


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28

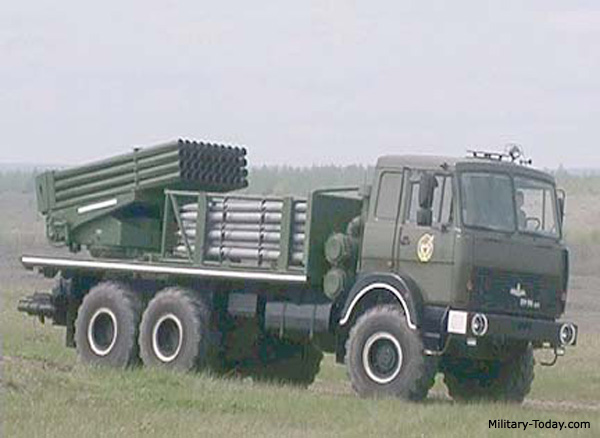

BM-21A BelGrad



الصانع : بيلاروسيا
سنة دخول الخدمة : 2000
الطاقم : 6
الطول : 6.07 م
العيار : 122.4 مم
عدد الانابيب : 40 انبوب
وقت اعادة التلقيم : 7 دقائق
المدى : 20.75 كلم

-------------------------------

WS-1/2



الصانع : الصين
سنة دخول الخدمة : 1990
الطاقم : 6
الطول : 6.07 م
العيار : 302 مم الى 400
عدد الانابيب : 6 انابيب عند استخدام عيار 400 و 8 انابيب عند استخدام عيار 302
وقت اعادة التلقيم : 20 دقائق
المدى : 100 كلم عند استخدام صاروخ ذو عيار 302 و 200 كلم عند استخدام صورايخ 400 ملم



التعديل الأخير:
