بسم الله ارحمن الرحيم
-------------------------------
الجزء الاول: القمر الصناعي المغربي
التصميم:

تم تصميم القمر الصناعي المغربي "توبسات" بواسطة خبراء مغاربة في الميدان حيث وفرت لهم جميع المصادر المالية و التقنية ليقومو بتصميم و تصنيع اجزاء القمر الصناعي و تصنيعه, و قامو ايضا بادخال و دمج الانظمة الاللكترونية في القمر الصناعي, كما قام الخبراء بالاستفادة من مساعدة باحثين من جامعة برلين.



صور القمر الصناعي المغربي زرقاء اليمامة MAROC-TUBSAT


تاريخ الاطلاق:

تم إطلاق القمر الصناعي الذي أطلق عليه إسم زرقاء اليمامة في العاشر من دجنبر سنة 2001 عبر قاعدة Baikonour Cosmodrome في كازاخستان بواسطة الصاروخ الفضائي الروسي ZENIT-2.
و تم وضع القمر على مدار خارجي فضائي بعلو يقدر ب 1000 كلم. المهام:

تم تصميم و صنع القمر الصناعي المغربي MAROC-TUBSAT ليقوم بعدة مهام مدنية بالدرجة الاولى و تتلخص فيما يلي:

ـ المراقبة الارضية
ـ جمع البيانات و المعلومات
ـ تحديد المواقع
ـ تحديد المواقع الجغرافية
ـ جمع المعلومات حول حالات التقس الجوي




المواصفات العامة:

الوزن و الابعاد:
- (بدون ANTENNA):
320 X 340 X 362 mm
اربع لوحات شمسية.
ـ اربع بطاريات NiH2 Batteries, 10V nominal voltage, 12 Ah
ـ جهاز للتحكم في الطاقة
ـ صمامات الالكترونيه لمتابعة حمايه المزلاج
الوزن: 45 كلغ

الاتصالات:
TTC1 in UHF, Modulation FFSK, 1200/2400 Baud, 3.5 W RF output
TTC2 in VHF, Modulation FFSK, 1200/2400 Baud, 5.0 W RF output
CRC and FEC check


مناول و معالج البيانات:
OBDH with 256 kB static RAM, 128 kB EEProm, 64kB ROM
Model Calculator with 512 kB RAM, 256 kB EEprom, 64kB ROM
SEU protection


نظام التحكم:
3 Wheel / Gyro couples in orthogonal axes
Star Sensor for 3 axes inertial attitude determination
3 axes magnetic field sensor
magnetic coil in X axes
single solar cells for sun determination (emergency/coarse mode)

S-Band Transmitter with patch antenna
Modulation BPSK, FEC, max 250 kBaud, 2.0 W RF output


التصوير (كاميرا):

CCD Matrix Array, 770 x 576 Pixel, Pixelsize 32.5 µm
optics: focal length 72 mm, f/number 6
FOV ca. 8 °
filter for near infrared
nominal integration time 28 ms
digital resolution 12 Bit

التردد:
143.625 MHz (same as voice from ISS and Mir!!)
436.075 MHz
2208.0 MHz


معلومات اخرى:
ـ استقبل الملك محمد السادس في 1 من دجنبر الفريق التابع للمركز الملكي للفضاء الذي سهر على تصميم و تطوير القمر الصناعي زرقاء اليمامة

ـ القمر الصناعي المغرب, اطلق بنجاح في العاشر من دجنبر 2001 بمساعدة روسيا عبر صاروخها "زينيث ـ 2", و هذا الاسم اطلق من طرف الملك الراحل الحسن الثاني و قام ابنه الملك الحالي بتتبع برنامج التطوير شخصيا.

ـ بعد اتمام عملية الاطلاق من قاعدة بايكونور الفضائية الكازاخستانية, وضع على مدار فضائي بعلو يناهز 1000 كلم.

ـ يقوم القمر الصناعي بإتمام 14 لفة حول العالم يوميا منها 4 لفات فوق المغرب.




صورة توضح مدن هامبورغ, بريمين, كييل سيلت اخذت من طرف القمر الصناعي المغربي

-------------------------------------

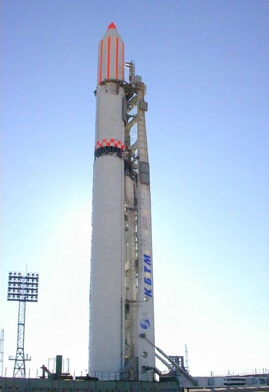

الجزء الثاني: الصاروخ "زينيث ـ 2" الذي حمل القمر الصناعي للفضاء




مقدمة:

الصاروخ "زينيث ـ 2" هو عبارة عن مركبة للاطلاق الفضائي صمم من طرف Yuzhnoye Design Bureau و صنع سنة, 1980.
كان هناك مخطط لنقل مركبات مأهولة عبر هذا الصاروخ بعد الصاروخ السابق "سيوز" الشهير, لكن المخطط الغي بعد سقوط الاتحاد السوفياتي.

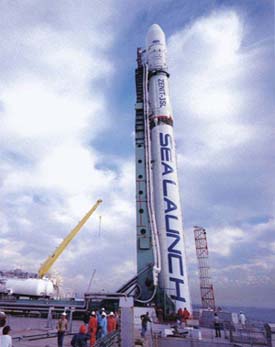

تم إطلاق الصاروخ "زينيث" من قاعدة بايكونور الكزاخستانية و تم إطلاقه ايضا بواسطة Sea Launch consortium's floating launch platform في المحيط الباسيفيكي.
تعمل محركات الصاروخ بطابقين. و تم تزويد الصاروخ المصنوع اصلا في اوكرانيا بمحركات مصنوعة في روسيا.

تم إطلاق ما مجموعه 66 صاروخ, نجح فيها 56 و فشل 8.


الانتاج:

يتم تصميم الصاروخ من طرف مكتب " يوزنوي" و يصنع من طرف مجمع "يوزماش"

النسخ:

ـ زينيث2: و هو اول نسخة يتم صنعها لنقل المركبات و الاقمار الصناعية للخارج, مكون من طابقين, يعمل الاول بمحرك "إر دي 171" و الثاني بمحرك " إر دي 120".

ـ زينيث 3 إس إل": يعمل بثلاث طوابق طور من طرف كونسورتيوم سي لاونش".
يعمل بطابقين زنيث2 إس من اوكانيا و الطابق العلوي بمحرك من روسيا

ـ زينيث 2M و إس إل بي 2: طراز جديد من سلسلة صواريخ زينيث, تم اول إتلاق له بتاريخ 29 يونيو 2007, و كان يحمل رواد فضائين روسيين.

ـ زينيث فريغاط:
ـ زينيث 3M:
ـ زينيث3M إس إل بي 3:


المواصفات:

ـ المهمة: صاروخ لنقل المركبات و الافراد.
ـ المصنع: مكتب التصميم يوزنوي
ـ بلد المنشأ: الاتحاد السوفياتي (اوكرانيا)
ـ الارتفاع: 57 ـ 59.6 متر
ـ القطر: 3.9 متر
ـ الوزن: 444.9 طن ـ 462.2 طن
ـ الطوابق: 2 ـ 3
ـ الحمولة: من 5000 حتى 13740 كلغ
ـ الحالة: لا زال بالخدمة
ـ قاعدة الاطلاق: بايكونور كوسمودروم بكازاخستان
ـ تاريخ الدخول للخدمة: اول طيران كان 1985
ـ المحرك: إر دي 171
ـ مدة الاستعداد 394 ثانية:
ـ مدة االاحتراق: 315 ثانية

ـ تكلفة الاطلاق: 45 ـ 90 مليون دولار حسب النوع









التعديل الأخير:

simo1234

عضو
إنضم
1 يناير 2008
المشاركات
473
التفاعلات
7
مشكور اخي العزيز وفعلا قمرنا الصناعي زرقاء اليمامة صناعة مغربية يحق لنا الافتخار بها فعلا
ولدي معلومة بسيطة بالنسبة لصاروخ زينيت هو يحتاج اربعة مناطق بت رداري حول العالم لاطلاقه توجد الاولى في موسكو والتانية في باكستان والتالتة تركيا على ما اذكر والرابعة في القنيطرة بالمغرب


ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
حياك الله اخوي محمد مرة اخرى اسفرت وانورت واستهلت وامطرت

موضوع رائع صناعه مغربيه واعده


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
حياك الله اخوي محمد مرة اخرى اسفرت وانورت واستهلت وامطرت

موضوع رائع صناعه مغربيه واعده
الله يحييك اخي ابو حامد.
اتمنى ان يقوم المغرب بصنع المزيد

إنضم
17 مايو 2008
المشاركات
168
التفاعلات
2
مبرـوك للمغرب الشقيــــــــ‘ـق ..
وعقبال الصواريخ والسفن والطائرات تكون صناعه عربيه اسلاميه محليـه .. لنرجع مره اخرى امـه قويـه .........

إنضم
7 أكتوبر 2007
المشاركات
917
التفاعلات
60
صراحة احسن موضوع اقراه لك شخصيا .. مميز جداااااااااااااااا خصوصا الجزء الاول.
كنت افضل تختار له قسم غير هذاا
ولنا عوده ..


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
يا اخى 56 و 8 64 و ليس 66!:rolleyes::embarrassed:::tongue::[/center]
[/center]
بالفعل يا اخي, لكن نسيت ان اضيف ان طرازين تم إطلاقهما لكن لم اعرف مذا كانت نتيجتهما


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
صراحة احسن موضوع اقراه لك شخصيا .. مميز جداااااااااااااااا خصوصا الجزء الاول.
كنت افضل تختار له قسم غير هذاا
ولنا عوده ..
شكرا لك, نحن بانتظار تدخلاتك و إضافاتك

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
اهلا بعودة اخونا الكريم تونغاسكا ..............ومبروك للمغرب تلك الاقمار


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
اهلا بعودة اخونا الكريم تونغاسكا ..............ومبروك للمغرب تلك الاقم
شكرا لترحيبك بي اخي ابو البراء.


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
لدي صورة جديدة: تجميع اجزاء القمر الصناعي المغربي بواستة الخبراء المغاربة





الشبح

خـــــبراء المنتـــــدى
إنضم
9 مارس 2008
المشاركات
4,671
التفاعلات
6,776 21
الدولة
Morocco
مشكور اخي على المعلومات..
اسبانيا ستطلق قريبا قمر تجسس ..فهل يقوم المغرب ببادرة مماثلة


oncf

عضو
إنضم
11 ديسمبر 2008
المشاركات
1,320
التفاعلات
2,826 2
الدولة
Morocco
شكرا على الخبر المميز وعقبال لقمر الصطناعي 2


oncf

عضو
إنضم
11 ديسمبر 2008
المشاركات
1,320
التفاعلات
2,826 2
الدولة
Morocco
لو وضعته في قسم شمال افريقيا لكان احسن


ADNANE/RMAF

عضو
إنضم
16 مايو 2008
المشاركات
496
التفاعلات
3
ممتاز . ممتاز جدا

فعلا زرقاء اليمامة فخر الصناعة الفضائية المغربية

لكن كانت هناك انباء رائجة تؤكد اطلاق نسخة اخرى اكثر تطورا و مخصصة لاغراض عسكرية
