الصواريخ الأمريكية جو-جو من الالف الى الياء

F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0




بسم الله
___________________

في البداية اردت انجاز هذا الموضوع حتى يعرف الاعضاء جميع الصواريخ الامريكية
ومصدري هو www.designation-systems.net


___________________

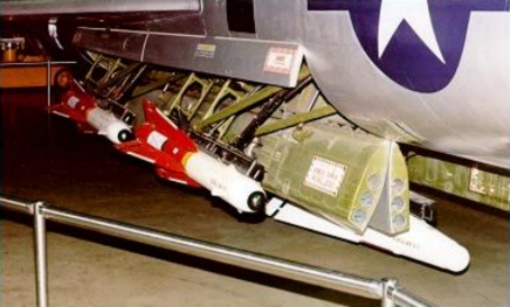

AIM-4 Falcon



تاريخ دخول الخدمة : 1949
الطول : 1.98 م
القطر : 168 ملم
طول الجناح : 50.8 سم
الوزن : 61 كلغ
السرعة : 3 ماخ
المدى : 9 كلم
التوجيه:راداري نصف نشط.كما انه يوجه بالاشع تحت الحمراء IR.
___________________

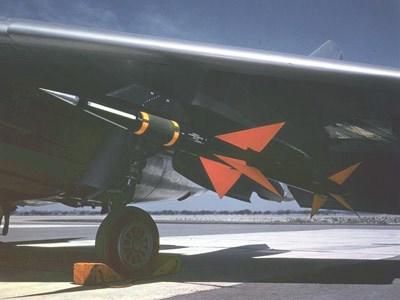

AIM-7 sparrow


AIM-7F


AIM -7A

تاريخ دخول الخدمة : 1950
الطول : 3.6 م
القطر : 208 ملم
طول الجناح : 81.3 سم
الوزن : 231 كلغ لنسخة AIM-7F و 135 كلغ لنسخة AIM -7A
السرعة : 4 ماخ
المدى : 10 كلم لنسخة AIM -7A و 70 كلم لنسخة AIM-7F
التوجيه:راداري نصف نشط.
___________________

AIM-9 Sidewinder



تاريخ دخول الخدمة : 1956
الطول : 2.5 م
القطر : 127 ملم
طول الجناح : 63 سم
الوزن : 86 كلغ
السرعة : 2.5 ماخ
المدى : 18.5 كلم
التوجيه:حراري وايضا الكتروبصري.
__________________

AIM-26 Falcon



تاريخ دخول الخدمة : 1961
الطول : 2.14 م
القطر : 279 ملم
طول الجناح : 62 سم
الوزن : 92 كلغ
السرعة : 2 ماخ
المدى : 16 كلم
التوجيه:راداري نصف نشط.
__________________

AIM-47 Falcon



تاريخ دخول الخدمة : 1963
الطول : 3.82 م
القطر : 343 ملم
طول الجناح : 83.3 سم
الوزن : 371 كلغ
السرعة : 4 ماخ
المدى : 210 كلم !!!!!!!
التوجيه:راداري نصف نشط.

__________________

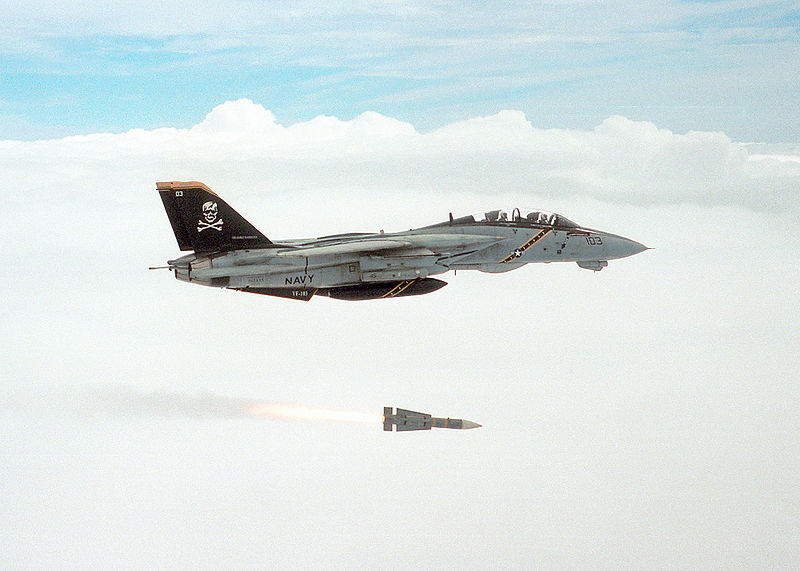

AIM-54 Phoenix



تاريخ دخول الخدمة : 1974
الطول : 4.01 م
القطر : 381 ملم
طول الجناح : 92.5 سم
الوزن : 462 كلغ
السرعة : 5 ماخ
المدى : 185 كلم
التوجيه:راداري.
تااابع

التعديل الأخير بواسطة المشرف:

F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0
عذرا حصل خطا في الصورة الايم 7 اي
و هاهي





F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0

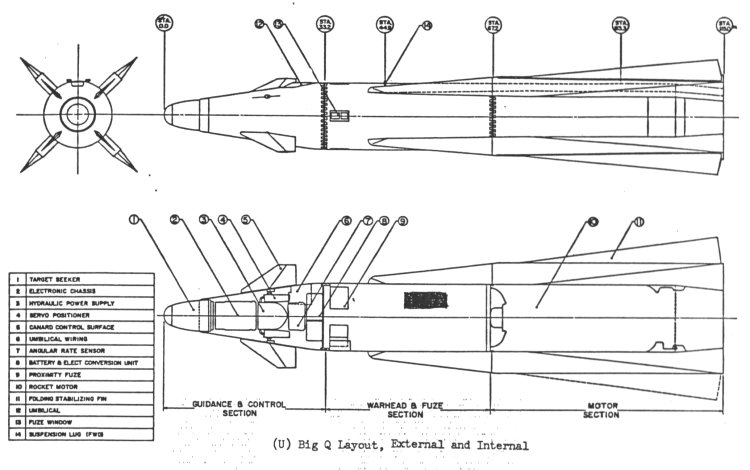

AIM-68 Big Q




تاريخ دخول الخدمة : غير معروف
الطول : 2.98 م
القطر : 360 ملم
طول الجناح : 86 سم
الوزن : 225 كلغ
السرعة : 4 ماخ
المدى : 65 كلم
التوجيه:.......
___________________

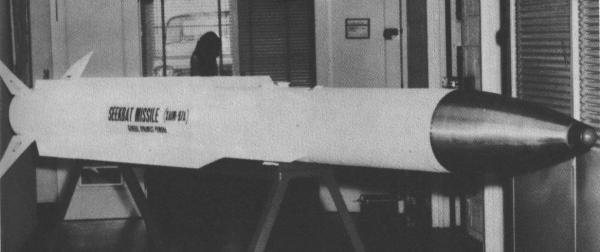

AIM-97 Seekbat



تاريخ دخول الخدمة : 1976
الطول : 4.57 م
القطر : 343 ملم
طول الجناح : 106 سم
الوزن : 600 كلغ
السرعة : 3 ماخ
المدى : 24 كلم
التوجيه:حراري.
___________________

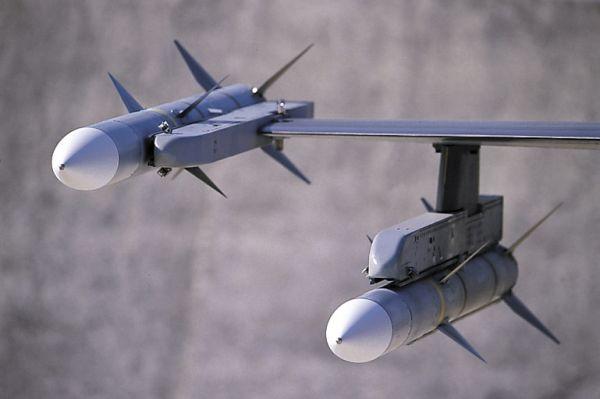

AIM-120 AMRAAM



تاريخ دخول الخدمة : 1990
الطول : 3.66 م
القطر : 178 ملم
طول الجناح : 53.3 سم
الوزن : 157 كلغ
السرعة : 4 ماخ
المدى : 70 كلم
التوجيه:راداري نصف نشط.الى مرحله معينه ثم يتحول الصاروخ الى النمط النشط.
___________________

AIM-152 AAAM



تاريخ دخول الخدمة : 1992
الطول : 3.66 م
القطر : 229 ملم
طول الجناح : ??????
الوزن : 300 كلغ
السرعة : 3 ماخ
المدى : اكثر من 185 كلم وبعض المصادر تقول 270 كلم
التوجيه:راداري.
___________________

اتمنى ان يعجبكم الموضوع
تحياتي اف 16





التعديل الأخير بواسطة المشرف:

TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24 0 0
سلام عليكم.
كيف حالك صديقي اف-16 اولا احب ان اشكرك على هذا الموضوع الرائع.
ولكن احببت ان اعلق على بعض النقاط.
اولا بالنسبه للسايد ويندر. فالمدى الاقصى لاحدث نسخه من السايد ويندر وهي ال Aim-9x هو 10-18 ميل حسب الارتفاع اي تقريبا 16-29كم. .وطبعا المدى يقل كلما قل الارتفاع عن سطح البحر.بسبب العوامل الايرودايناميكيه وعوامل الضغط الجوي والجاذبيه الارضيه.

ايضا بالنسبه للامرام.فالمدى الذي ذكرته ممكن يكون راجعا الى النسخ الاولى من الصاروخ مثل النسخه A او B اما النسخه C7 وهي احدث نسخه حاليا فمداها يقدر ب 120 كلم تقريبا.وبالنسبه للنسخه D وهي النسخه الاحدث والتي ما زالت في طور التجربه ولم تدخل الخدمه بعد فهناك تضارب كبير جدا في المعلومات عن مداها بعض المصادر تذكر ان المدى لها سيكون 180 كم.وبالعض الاخر يذكر ان المدى سيظل 120 كم كما في النسخه سي.

بالنسبه للصاروخ aim-152 Aaam

فعلى ما اعتقد انه لم يدخل الخدمه وكان فقط مشروعا لتطوير صواريخ الفونيكس بعيدة المدى.اذا لم اكن مخطئا.وساحاول التاكد مره اخرى من تلك المساله.

ايضا كنت اود ان اعتذر للجميع عن الاخطاء الموجوده في موضوعي عن صواريخ الجو جو العالميه فهناك الكثير من الاخطاء في الموضوع او بمعنى اصح ليست اخطاء وانما الكثير من المعلومات قديم ويعود للنسخ الاولى من الصواريخ مثل مدى الامرام 72 وهو بالتاكيد ليس مدى النسخه الاحدث ولكن ان شاء الله ساعمل على تحديث المعلومات عندما يتوفر لي الوقت.

واكرر لك شكري صديقي اف-16.


Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
2,012
التفاعلات
6,536 20 0
مشكوور أخي أف16 ...لكن كان عليك تنظيم الموضوع شيئا ما ...و ذلك بتقسيم الصواريخ الى صواريخ ARH (رادارية) و صواريخ IR حرارية حتى يكون الموضوع في متناول جميع الأعضاء و خصوصا (الجدد) ....لي عودة ان شاء الله ....
---------------
تحيــــاتــــي...Ibn zyad


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0

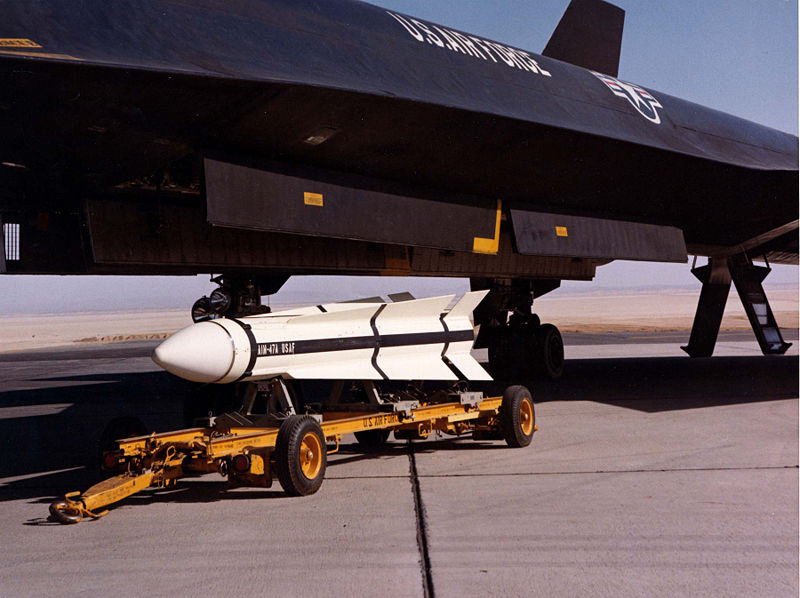

بارك اله فيكم يا اخوان على مروركم بالنسبة لصاروخ AIM-47 Falcon فالطائرات الحاملة لهذا الصاروخ فهي السر 71 و ها هي صورة



TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24 0 0
بالنسبه للفالكون فهو لم يدخل الخدمه.طبعا هذا الصاروخ كان مزودا براس نووي حتى يستطيع تدمير اكبر عدد من الاهداف.ولم يدخل لاسباب كنت قد قراتها ولكن للاسف لا تحضرني الان.


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0
بالنسبة للاخ توب ها هو صاروخ AIR-2 Genie صاحب راس نووي تلقيه الاف 106



و ساقول للمشرف ان يضيف نوع التوجيه
  • AIM-4 Falcon راداري

  • AIM-7 Sparrow راداري

  • AIM-9 Sidewinder حراري
  • AIM-26 Falcon راداري
  • AIM-47 Falcon راداري

  • AIM-54 Phoenix راداري

  • AIM-120 AMRAAM راداري

  • AIM-152 AAAM راداري


TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24 0 0
انا بالتحديد صديقي اف كنت اقصد ال 47.

ايضا انا لم افهم الغرض من مشاركتك الاخيره.ياريت مزيد من التوضيح بشانها.
هل كانت اضافه ام انها تصحيح لما كتبته عن الفالكون؟


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0
كنت اقصد ان هناك صاروخ اخر صاحب راس نووي

اما الباقي اريد ان يضيفه المشرف


TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24 0 0
هاه فهمتك.

بالنسبه للتوجيهات انت عايز تدمجها مع الموضوع الاصلي؟


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0
منك دمج التوجيه ليصبح متكاملا و ارجو تثبيته


TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24 0 0
لك ما تريد صديقي وتم هذا بالفعل.ولكن مع تعديل بسيط في العنوان.
وننتظر جديدك صديقي اف-16.


777

عضو
إنضم
3 مايو 2008
المشاركات
216
التفاعلات
2 0 0
شكرا على المعلومات الرائعة دي


معمر القذافى

عضو مميز
إنضم
8 أكتوبر 2008
المشاركات
2,490
التفاعلات
80 0 0
سلام عليكم
موضوع مميز ولكن اغلبة من نوع القديم اى في الجمسينيات و الستينيات القرن الماضى
