أرجو عدم الرد حتى كتابة إنتهى الموضوع
المقاتلات
المقاتلات

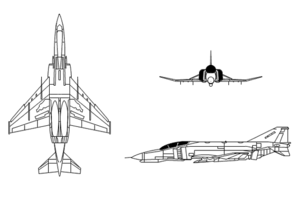

F-4 Phantom
إف - 4 فانتوم الثانية هي طائرة عسكرية من إنتاج شركة طائرات ماكدونيل لصناعة الطائرات ذات مقعدين، ومحركين، طويلة المدى، وتعمل في جميع الظروف الجوية. طورت في الأساس لصالح قوات البحرية الأمريكية فأصبحت أساس جناح الطيران في البحرية الأمريكية وقوات مشاة البحرية الأمريكية بالإضافة إلى القوات الجوية الأمريكية. كانت الطائرة الرئيسية لكل منهم أبان حرب فيتنام. أول طيران لها كان في عام 1960، وكانت العنصر الأساسي في القوة الجوية الأمريكية للعقدان 1970 و1980، ثم إستبدلت بطائرات أحدث من إف 15 وإف 16. كان للطائرة إف 4 دور هام في حرب الخليج الأولى بالإضافة لدورها في الصراع العربي الإسرائيلي على جانب إسرائيل. بينما كان لإيران فيلق كامل خدم في حرب الخليج الأولى. أيضا خدمت الطائرة في القوات المسلحة التابعة لإحدى عشر دولة
(زودت القوات الجوية المصرية عام 1979 بـ 35 طائرة فانتوم من الفئة F-4E مستعمله من القوات الجوية الأمريكية، 7 طائرات أخرى من من سلاح الجو الأمريكي عام 1988جرى تسليمهم للقوات الجوية المصرية)
Specifications (F-4E)
General characteristics
الموجود فى الخدمه حاليآ
32 مقاتله
F-16 Fighting Falcon
إف-16 فايتنج فالكون (بالإنجليزية: F-16 Fighting Falcon) طائرة مقاتلة من مقاتلات الجيل الرابع خفيفة تسمى أحيانا بالصقر المقاتل، والتنين. إف 16 من إنتاج شركتي لوكهيد مارتن وجنرل داينمكس الأمريكيتين.واحدة من أهم الطائرات المقاتلة التي ظهرت في الجزء الأخير من القرن العشرين. تم تطويرها أساساً انطلاقاً من مفهوم تطوير طائرة مقاتلة تجريبية خفيفة الوزن وتطورت إلى أن أصبحت طائرة مقاتلة لجميع الظروف الجوية وطائرة هجومية دقيقة الإصابة للأهداف. تم تصنيع اف 16 في 5 خطوط إنتاج منفصلة، مما يجعلها أكبر برنامج لصناعة طائرة مقاتلة يشهده العالم الغربي، تم تصنيع حوالي 4000 طائرة اف 16 ولا زال الإنتاج مستمراً وواحدة من المنتجات المنافسة التي أدت إلى ماكدونيل دوغلاس إف-15. كانت المناقشة حامية داخل الولايات المتحدة للقوات الجوية على الحاجة إلى وجود مقاتلة "خفيفة". بقيادة ما يسمى ب "المافيا المقاتلة"، وضعت ألأهدف ليكون برنامج أقل تكلفة ،أو بالتساوي تقريبا وتكون قادرة على مقاتلة أكبر عدد ممن كان سيكون ممكنا مع ف- 15. قاوم سلاح الجو في البداية، ثم استسلم، واتفقا على إجراء مسابقة بين المقاتلة التي أسفرت عن الطيران والمواجهة بين يلافن نورثروب - 17)، وجنرال ديناميكس ف- 16 في عام 1974. وفازت ف - 16 في المسابقة، ولكن ف- 17 أصبح الاساس لسلاح البحرية لشركة ماكدونيل هورنت. أربع دول حلف شمال الاطلسي (بلجيكا والدنمرك وهولندا، والنرويج) : أعلنت اختيارها طراز اف 16 كمقاتلة، مما أدى إلى جهود إنتاج مشتركة وإنشاء سوق عالمية. وجنرال ديناميكس إف 16 فالكون لديه الكثير من الميزات المتقدمة، بما في ذلك الجناح المخلوطة وتصميم جسم الطائرة ،وأمكنة التحكم بها (ا إلكترونيا)، رائعة لوضوح تماما، والقدرة على المناورة رائعة. أولا جوا يوم 20 يناير عام 1974، عن طريق فيلOestricher، أن طراز اف-16 سرعان ما أثبتت الأداء المذهل، وبدأت في تلقي طلبات إضافية من القوات الجوية الأمريكية سابقا. وجنرال ديناميكس إف 16 فالكون واجهت بعض المشاكل مع محركها، لم تحل تماما، وكان هناك عدد من الخسائر من الصقور على مدى السنوات. على الرغم من هذا، فإن الأداء من طراز اف- 16 قد اكتسبت سمعة باعتبارها من أهم المقاتلات الحالية في الغرب. وجنرال ديناميكس إف 16 فالكون - تسمى غالبا ما "الكتريك جيت" من "فالكون" -- وقد صممت للاستفادة من التحسينات في خدمة المعدات والنتيجة كانت العديد من ف - 16والقذائف الصاروخية وتم تحديثها بشكل كامل مع أجهزة الرادار وبأحدث معدات الرؤية الليلية،
Specifications (F-16C Block 30)
General characteristics
الموجود فى الخدمه حاليآ
تقريبآ 200 مقاتله بلوك42 بالإضافه إلى 20 مقاتله بلوك52 سيتم تسليمها فى 2013
Dassault Mirage 2000
داسو ميراج 2000 (بالإنجليزية Dassault Mirage 2000) طائرة مقاتلة فرنسة متعددة المهام. صنعت من قبل داسولت افياسيون، وصممت في أواخر السبعينات كمقاتلة خفيفة لصالح القوات الجوية الفرنسية. نجحت الطائرة ميراج 2000 في دورها كمقاتلة متعددة المهام وهي الآن تخدم في 8 دول، وصنع منها أكثر 600 قطعة
طورت الميراج 2000 عن طريق شركة داسو افياسيون للصناعات الجوية لصالح القوات الجوية الفرنسية كبديل لطائرة مستقبلية ذات اجنحة متحركة ولكنها ألغيت عام 1975 لتكاليفها العالية وتعقيدها فقدمت داسو افياسيون الميراج 2000 كبديل لها وكان هذا سيعطى الشركة ميزة تنافسية امام إف-16 فالكون بعد أن إستطاعت الأخيرة أن تفوز على الميراج ف-1 في صفقات لصالح أسلحة الجو البلجيكية، الدنماركية، الهولندية والنرويجية.
طارت النسخة الأولية من هذه الطائرة في 10 مارس 1978 أما نسخة الإنتاج الأولى فقد طارت في 20 نوفمبر 1982، ودخلت الطائرة في الخدمة عام 1984
التصميم
باستخدام نظرية الأجنحة على شكل دلتا Δ (جناح دلتا)، الذي استخدم من قبل في الطائرة ميراج الثالثة، صممت داسو افياسيون طائرة جديدة لكن بنفس النظرية، وهذا التصميم ليس مثاليا بالنظر إلى المناورة والطيران على ارتفاعات منخفضة والمسافة المطلوبة للإقلاع والهبوط، لكن له مميزات في الطيران بسرعات عالية، بساطة وسهولة التصنيع والبصمة الرإدارية المنخفضة.
الميراج 2000 ترث من الميراج الثالثة تصميمها. وهو ما يسمى بـ "non-tail delta wing desigh from". مزايا هذا التصميم هو أن الطائرة ستتعرض إلى مقاومة هواء أقل على سرعات أعلى من الصوت. وسيكون تماسك الأجنحة أكثر. وتتمتع بنسبة هيكل إلى وزن أقل. مستوى اهتزازات أقل. ومكان أكبر لخزان الوقود الداخلي. ولكن عيوب ذلك التصميم أن أداء الطائرة على سرعات منخفضة يكون سيئاَ. وذلك مثل الإقلاع والهبوط وهجمات جو- أرض على ارتفاعات منخفضة. وذلك يؤدي إلى أن هذا النوع من الطائرات يحتاج إلى مدرج أطول. وكذلك أداء منخفض في مهمات جو- أرض وبالذات مهمات القصف القريب.
وطائرات الميراج 2000 غير مهيئة للاستخدام على حاملات الطائرات لأن طول المدرج على حاملة الطائرات محدود جداَ. لذا فإن حاملات طائرات البحرية الفرنسية تستخدم مقاتلات الـ F-8 Crusader الأمريكية وفي الوقت الحاضر تملك فرنسا طائرات داسو رافال القادرة على الطيران من على متن حاملات الطائرات
Specifications (Mirage 2000C)
General characteristics
الموجود فى الخدمه حاليآ
18 مقاتله من إجمالى عشرين تم تسليمهم
Dassault Mirage 5
داسولت ميراج 5 طائرة فوق صوتية هجومية صممتها شركة داسو أفياسيون الفرنسية. تعتير الطائرة من أشهر مقاتلات القرن العشرين فقد ساهمت في الكثير من النزاعات ابرزها الحروب العربية الإسرائيلية حيث كانت تشكل عماد سلاح الجو الإسرائيلي سنة 1967 ثم شكلت أيضا عماد سلاح الجو الليبي في بداية السبعينات ثم دخلت الخدمة في سلاح الجو المصري والباكستاني.
صنعت بموجب رخصة في إسرائيل وجنوب أفريقيا كما خدمت أيضا في سلاح الجو التشيلي والهندي جاءت كتطوير للشهيرة ميراج 3 التي تعد أول طائرة اوروربية تفوق سرعتها سرعة الصوت حققت سرعة قصوى قدرها 2,2 ماخ معدل تسلق 83 متر ثانية مع سقف أقصى للتحليق 17000 متر
General characteristics
الموجود فى الخدمه حاليآ
60 متعددة الطرازات من إجمالى 82 مقاتله تم تسليمهم
تم تطويرها فى باكستان
Mikoyan-Gurevich MiG-21
الميكويان جيروفيتش ميج-21 (روسى: Микоян и Гуревич МиГ-21) (لقب تعريف الناتو: فيش بيد Fishbed) هي طائرة حربية اعتراضية أسرع من الصوت من تصميم وتصنيع مكتب ميكويان جيروفيتش في الاتحاد السوفيتى.
خلال تاريخها الطويل، امتلكت أكثر من 30 دولة الميج-21، وما زالت تخدم في دول كثيرة بعد نصف قرن من تحليقها لأول مرة. فقدرتها على التحليق بسرعة ماخ 2 تتعدى سرعة الكثير من الطائرات اللاحقة لها.
و قد قدر انه فد انتج أكثر من 11,000 وحدة من طائرات الميج-21 بكافة طرازاتها، أي أكثر من أي طائرة نفاثة فوق صوتية في التاريخ حتى الآن
استخدمت الميج-21 أيضا بكثافة خلال حروب الشرق الأوسط في الستينات والسبعينات بواسطة القوات الجوية المصرية، والسورية والعراقية والليبية في مواجهة القوات الجوية الإسرائيلية، التي استخدمت الطائرات المتفوقة والأحدث بجيل كامل إف - 4 فانتوم الثانية، وإيه-4 سكاي هوك الأمريكيتين، وطائرات ميراج الثالثة الفرنسية. ورغم ذلك استطاعت الميج-21 إحراز عدة انتصارات جوية أشهرها في حرب 1973 وخصوصاً في معركة المنصورة الجوية.[2] التي وقعت يوم 14 أكتوبر 1973 والتي استطاعت خلالها حوالي 65 طائرة ميج-21 أمام 160 طائرة إسرائيلية من أنواع إف-4 فانتوم الثانية وإيه-4 سكاي هوك إسقاط من 15-17 طائرة إسرائيلية مقابل سقوط 6 طائرات ميج-21 ثلاث منها ثلاث بنيران العدو وثلاث أخرى نتيجة لفراغ الوقود منها. في بداية الثمانينات حصلت إسرائيل على طائرات إف - 16 وإف - 15 فتعدت الميج-21 بمراحل.
كما استخدمت الميج-21 في المراحل الأولى في الغزو السوفييتى لأفغانستان عام 1979
Specifications (Mikoyan-Gurevich MiG-21F-13)
(Specifications for other models can be found at:-Mikoyan-Gurevich MiG-21 variants)
General characteristics
الموجود فى الخدمه حاليآ
62 مقاتله من إجمالى 360 مقاتله تم تسليمهم
طورت فى الثمانينيات وحملت بأسلحه غربيه
وتم تطويرها مؤخرآ فى أوكرانيا لتحمل الأر73 وإضافة خوذه جديده
ولا يعلم هل تم تطوير الرادار ام لا
Chengdu Jian-7 الميج21 الصينيه
شينج دو جا - 7 هي النسخة الصينية من المقاتلة السوفيتية ميج-21. وعلى الرغم من انها تعد من مقاتلات الجيل الثالث وإنتاجها توقف عام 2006، الا انها لا تزال تخدم في العديد من القوات الجوية.
شاركت المقاتلة في عدد من الحروب كالحرب الأهلية السودانية ومعارك التاميل بسريلانكا. وكذلك في المناوشات المصرية الليبية
General characteristics
الموجود فى الخدمه حاليآ
53 مقاتله متبقيه من أكثر من 150 مقاتله تم تسليمهم

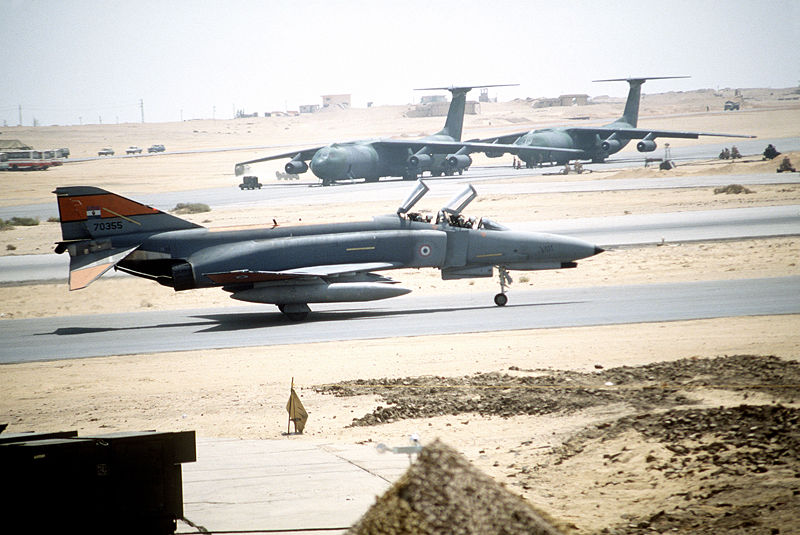

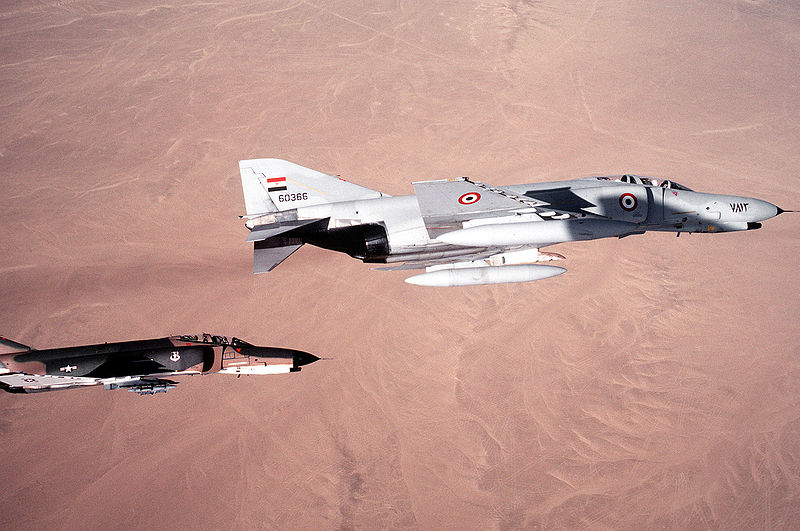

إف - 4 فانتوم الثانية هي طائرة عسكرية من إنتاج شركة طائرات ماكدونيل لصناعة الطائرات ذات مقعدين، ومحركين، طويلة المدى، وتعمل في جميع الظروف الجوية. طورت في الأساس لصالح قوات البحرية الأمريكية فأصبحت أساس جناح الطيران في البحرية الأمريكية وقوات مشاة البحرية الأمريكية بالإضافة إلى القوات الجوية الأمريكية. كانت الطائرة الرئيسية لكل منهم أبان حرب فيتنام. أول طيران لها كان في عام 1960، وكانت العنصر الأساسي في القوة الجوية الأمريكية للعقدان 1970 و1980، ثم إستبدلت بطائرات أحدث من إف 15 وإف 16. كان للطائرة إف 4 دور هام في حرب الخليج الأولى بالإضافة لدورها في الصراع العربي الإسرائيلي على جانب إسرائيل. بينما كان لإيران فيلق كامل خدم في حرب الخليج الأولى. أيضا خدمت الطائرة في القوات المسلحة التابعة لإحدى عشر دولة
(زودت القوات الجوية المصرية عام 1979 بـ 35 طائرة فانتوم من الفئة F-4E مستعمله من القوات الجوية الأمريكية، 7 طائرات أخرى من من سلاح الجو الأمريكي عام 1988جرى تسليمهم للقوات الجوية المصرية)
Specifications (F-4E)
General characteristics
- Crew: 2
- Length: 63 ft 0 in (19.2 m)
- Wingspan: 38 ft 4.5 in (11.7 m)
- Height: 16 ft 6 in (5.0 m)
- Wing area: 530.0 ft² (49.2 m²)
- Airfoil: NACA 0006.4–64 root, NACA 0003-64 tip
- Empty weight: 30,328 lb (13,757 kg)
- Loaded weight: 41,500 lb (18,825 kg)
- Max takeoff weight: 61,795 lb (28,030 kg)
- Powerplant: 2 × General Electric J79-GE-17A axial compressor turbojets, 17,845 lbf (79.4 kN) each
- Zero-lift drag coefficient: 0.0224
- Drag area: 11.87 ft² (1.10 m²)
- Aspect ratio: 2.77
- Fuel capacity: 1,994 U.S. gal (7,549 L) internal, 3,335 U.S. gal (12,627 L) with three external tanks (370 U.S. gal (1,420 L) tanks on the outer wing hardpoints and either a 600 or 610 U.S. gal (2,310 or 2,345 L) tank for the centerline station).
- Maximum landing weight: 36,831 lb (16,706 kg)
- Maximum speed: Mach 2.23 (1,472 mph, 2,370 km/h) at 40,000 ft (12,190 m)
- Cruise speed: 506 kn (585 mph, 940 km/h)
- Combat radius: 367 nmi (422 mi, 680 km)
- Ferry range: 1,403 nmi (1,615 mi, 2,600 km) with 3 external fuel tanks
- Service ceiling: 60,000 ft (18,300 m)
- Rate of climb: 41,300 ft/min (210 m/s)
- Wing loading: 78 lb/ft² (383 kg/m²)
- lift-to-drag: 8.58
- Thrust/weight: 0.86 at loaded weight, 0.58 at MTOW
- Takeoff roll: 4,490 ft (1,370 m) at 53,814 lb (24,410 kg)
- Landing roll: 3,680 ft (1,120 m) at 36,831 lb (16,706 kg)
- Up to 18,650 lb (8,480 kg) of weapons on nine external hardpoints, including general purpose bombs, cluster bombs, TV- and laser-guided bombs, rocket pods (UK Phantoms 6 × Matra rocket pods with 18 × SNEB 68 mm rockets each), air-to-ground missiles, anti-runway weapons, anti-ship missiles, targeting pods, reconnaissance pods, and nuclear weapons. Baggage pods and external fuel tanks may also be carried.
- 4× AIM-7 Sparrow in fuselage recesses plus 4 × AIM-9 Sidewinders on wing pylons; upgraded Hellenic F-4E and German F-4F ICE carry AIM-120 AMRAAM, Japanese F-4EJ Kai carry AAM-3, Hellenic F-4E will carry IRIS-T in future. Iranian F-4s could potentially carry Russian and Chinese missiles. UK Phantoms carried Skyflash missiles[114]
- 1× 20 mm (0.787 in) M61 Vulcan 6-barreled gatling cannon, 640 rounds
- 4× AIM-9 Sidewinder, Python-3 (F-4 Kurnass 2000), IRIS-T (F-4E AUP Hellenic Air Force)
- 4× AIM-7 Sparrow, AAM-3(F-4EJ Kai)
- 4× AIM-120 AMRAAM for F-4F ICE, F-4E AUP (Hellenic Air Force)
- 6× AGM-65 Maverick
- 4× AGM-62 Walleye
- 4× AGM-45 Shrike, AGM-88 HARM, AGM-78 Standard ARM
- 4× GBU-15
- 18× Mk.82, GBU-12
- 5× Mk.84, GBU-10, GBU-14
- 18× CBU-87, CBU-89, CBU-58
- Nuclear weapons, including the B28EX, B61, B43 and B57
الموجود فى الخدمه حاليآ
32 مقاتله
F-16 Fighting Falcon
إف-16 فايتنج فالكون (بالإنجليزية: F-16 Fighting Falcon) طائرة مقاتلة من مقاتلات الجيل الرابع خفيفة تسمى أحيانا بالصقر المقاتل، والتنين. إف 16 من إنتاج شركتي لوكهيد مارتن وجنرل داينمكس الأمريكيتين.واحدة من أهم الطائرات المقاتلة التي ظهرت في الجزء الأخير من القرن العشرين. تم تطويرها أساساً انطلاقاً من مفهوم تطوير طائرة مقاتلة تجريبية خفيفة الوزن وتطورت إلى أن أصبحت طائرة مقاتلة لجميع الظروف الجوية وطائرة هجومية دقيقة الإصابة للأهداف. تم تصنيع اف 16 في 5 خطوط إنتاج منفصلة، مما يجعلها أكبر برنامج لصناعة طائرة مقاتلة يشهده العالم الغربي، تم تصنيع حوالي 4000 طائرة اف 16 ولا زال الإنتاج مستمراً وواحدة من المنتجات المنافسة التي أدت إلى ماكدونيل دوغلاس إف-15. كانت المناقشة حامية داخل الولايات المتحدة للقوات الجوية على الحاجة إلى وجود مقاتلة "خفيفة". بقيادة ما يسمى ب "المافيا المقاتلة"، وضعت ألأهدف ليكون برنامج أقل تكلفة ،أو بالتساوي تقريبا وتكون قادرة على مقاتلة أكبر عدد ممن كان سيكون ممكنا مع ف- 15. قاوم سلاح الجو في البداية، ثم استسلم، واتفقا على إجراء مسابقة بين المقاتلة التي أسفرت عن الطيران والمواجهة بين يلافن نورثروب - 17)، وجنرال ديناميكس ف- 16 في عام 1974. وفازت ف - 16 في المسابقة، ولكن ف- 17 أصبح الاساس لسلاح البحرية لشركة ماكدونيل هورنت. أربع دول حلف شمال الاطلسي (بلجيكا والدنمرك وهولندا، والنرويج) : أعلنت اختيارها طراز اف 16 كمقاتلة، مما أدى إلى جهود إنتاج مشتركة وإنشاء سوق عالمية. وجنرال ديناميكس إف 16 فالكون لديه الكثير من الميزات المتقدمة، بما في ذلك الجناح المخلوطة وتصميم جسم الطائرة ،وأمكنة التحكم بها (ا إلكترونيا)، رائعة لوضوح تماما، والقدرة على المناورة رائعة. أولا جوا يوم 20 يناير عام 1974، عن طريق فيلOestricher، أن طراز اف-16 سرعان ما أثبتت الأداء المذهل، وبدأت في تلقي طلبات إضافية من القوات الجوية الأمريكية سابقا. وجنرال ديناميكس إف 16 فالكون واجهت بعض المشاكل مع محركها، لم تحل تماما، وكان هناك عدد من الخسائر من الصقور على مدى السنوات. على الرغم من هذا، فإن الأداء من طراز اف- 16 قد اكتسبت سمعة باعتبارها من أهم المقاتلات الحالية في الغرب. وجنرال ديناميكس إف 16 فالكون - تسمى غالبا ما "الكتريك جيت" من "فالكون" -- وقد صممت للاستفادة من التحسينات في خدمة المعدات والنتيجة كانت العديد من ف - 16والقذائف الصاروخية وتم تحديثها بشكل كامل مع أجهزة الرادار وبأحدث معدات الرؤية الليلية،
Specifications (F-16C Block 30)
General characteristics
- Crew: 1
- Length: 49 ft 5 in (15.06 m)
- Wingspan: 32 ft 8 in (9.96 m)
- Height: 16 ft (4.88 m)
- Wing area: 300 ft² (27.87 m²)
- Airfoil: NACA 64A204 root and tip
- Empty weight: 18,900 lb (8,570 kg)
- Loaded weight: 26,500 lb (12,000 kg)
- Max takeoff weight: 42,300 lb (19,200 kg)
- Powerplant: 1 × F110-GE-100 afterburning turbofan
- Dry thrust: 17,155 lbf (76.3 kN)
- Thrust with afterburner: 28,600 lbf (127 kN)
- Maximum speed:
- Combat radius: 340 mi (295 nmi, 550 km) on a hi-lo-hi mission with six 1,000 lb (450 kg) bombs
- Ferry range: 2,280 NM (2,620 mi, 4,220 km) with drop tanks
- Service ceiling: 60,000+ ft (18,000+ m)
- Rate of climb: 50,000 ft/min (254 m/s)
- Wing loading: 88.3 lb/ft² (431 kg/m²)
- Thrust/weight: 1.095
- Guns: 1× 20 mm (0.787 in) M61 Vulcan 6-barreled gatling cannon, 511 rounds
- Hardpoints: 2× wing-tip Air-to-air missile launch rails, 6× under-wing & 3× under-fuselage pylon stations holding up to 17,000 lb (7,700 kg) of payload
- Rockets:
- Missiles:
- Air-to-air missiles:
- 2× AIM-7 Sparrow or
- 6× AIM-9 Sidewinder or
- 6× IRIS-T or
- 6× AIM-120 AMRAAM or
- 6× Python-4
- Air-to-ground missiles:
- 6× AGM-45 Shrike or
- 6× AGM-65 Maverick or
- 4× AGM-88 HARM
- Anti-ship missiles:
- 2× AGM-84 Harpoon or
- 4× AGM-119 Penguin
- Air-to-air missiles:
- Bombs:
- 8× CBU-87 Combined Effects Munition
- 8× CBU-89 Gator mine
- 8× CBU-97 Sensor Fuzed Weapon
- Wind Corrected Munitions Dispenser capable
- 4× GBU-10 Paveway II
- 6× GBU-12 Paveway II
- 4× JDAM
- 4× Mark 84 general-purpose bombs
- 8× Mark 83 GP bombs
- 12× Mark 82 GP bombs
- 8× Small Diameter Bomb
- 3× B61 nuclear bomb
- Others:
- SUU-42A/A Flares/Infrared decoys dispenser pod and chaff pod or
- AN/ALQ-131 & AN/ALQ-184 ECM pods or
- LANTIRN, Lockheed Martin Sniper XR & LITENING targeting pods or
- up to 3× 300/330/370 US gallon Sargent Fletcher drop tanks for ferry flight/extended range/loitering time.
- AN/APG-68 radar
الموجود فى الخدمه حاليآ
تقريبآ 200 مقاتله بلوك42 بالإضافه إلى 20 مقاتله بلوك52 سيتم تسليمها فى 2013

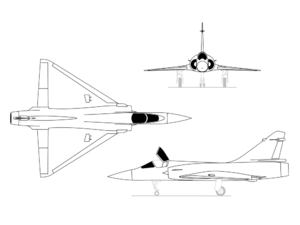

Dassault Mirage 2000
داسو ميراج 2000 (بالإنجليزية Dassault Mirage 2000) طائرة مقاتلة فرنسة متعددة المهام. صنعت من قبل داسولت افياسيون، وصممت في أواخر السبعينات كمقاتلة خفيفة لصالح القوات الجوية الفرنسية. نجحت الطائرة ميراج 2000 في دورها كمقاتلة متعددة المهام وهي الآن تخدم في 8 دول، وصنع منها أكثر 600 قطعة
طورت الميراج 2000 عن طريق شركة داسو افياسيون للصناعات الجوية لصالح القوات الجوية الفرنسية كبديل لطائرة مستقبلية ذات اجنحة متحركة ولكنها ألغيت عام 1975 لتكاليفها العالية وتعقيدها فقدمت داسو افياسيون الميراج 2000 كبديل لها وكان هذا سيعطى الشركة ميزة تنافسية امام إف-16 فالكون بعد أن إستطاعت الأخيرة أن تفوز على الميراج ف-1 في صفقات لصالح أسلحة الجو البلجيكية، الدنماركية، الهولندية والنرويجية.
طارت النسخة الأولية من هذه الطائرة في 10 مارس 1978 أما نسخة الإنتاج الأولى فقد طارت في 20 نوفمبر 1982، ودخلت الطائرة في الخدمة عام 1984
التصميم
باستخدام نظرية الأجنحة على شكل دلتا Δ (جناح دلتا)، الذي استخدم من قبل في الطائرة ميراج الثالثة، صممت داسو افياسيون طائرة جديدة لكن بنفس النظرية، وهذا التصميم ليس مثاليا بالنظر إلى المناورة والطيران على ارتفاعات منخفضة والمسافة المطلوبة للإقلاع والهبوط، لكن له مميزات في الطيران بسرعات عالية، بساطة وسهولة التصنيع والبصمة الرإدارية المنخفضة.
الميراج 2000 ترث من الميراج الثالثة تصميمها. وهو ما يسمى بـ "non-tail delta wing desigh from". مزايا هذا التصميم هو أن الطائرة ستتعرض إلى مقاومة هواء أقل على سرعات أعلى من الصوت. وسيكون تماسك الأجنحة أكثر. وتتمتع بنسبة هيكل إلى وزن أقل. مستوى اهتزازات أقل. ومكان أكبر لخزان الوقود الداخلي. ولكن عيوب ذلك التصميم أن أداء الطائرة على سرعات منخفضة يكون سيئاَ. وذلك مثل الإقلاع والهبوط وهجمات جو- أرض على ارتفاعات منخفضة. وذلك يؤدي إلى أن هذا النوع من الطائرات يحتاج إلى مدرج أطول. وكذلك أداء منخفض في مهمات جو- أرض وبالذات مهمات القصف القريب.
وطائرات الميراج 2000 غير مهيئة للاستخدام على حاملات الطائرات لأن طول المدرج على حاملة الطائرات محدود جداَ. لذا فإن حاملات طائرات البحرية الفرنسية تستخدم مقاتلات الـ F-8 Crusader الأمريكية وفي الوقت الحاضر تملك فرنسا طائرات داسو رافال القادرة على الطيران من على متن حاملات الطائرات
Specifications (Mirage 2000C)
General characteristics
- Crew: 1
- Length: 14.36 m (47 ft 1 in)
- Wingspan: 9.13 m (29 ft)
- Height: 5.20 m (17 ft)
- Wing area: 41 m² (441.3 ft²)
- Empty weight: 7,500 kg (16,350 lb)
- Loaded weight: 13,800 kg (30,420 lb)
- Max takeoff weight: 17,000 kg (37,500 lb)
- Powerplant: 1 × SNECMA M53-P2 afterburning turbofan
- Dry thrust: 64.3 kN (14,500 lbf)
- Thrust with afterburner: 95.1 kN (21,400 lbf)
- Maximum speed: Mach 2.2 (2,530+ km/h, 1,500+ mph) at high altitude/ 1,110 km/h (690 mph) at low altitude
- Range: 1,550 km (837 nmi, 963 mi) with drop tanks
- Ferry range: 3,335 km (1,800 nmi, 2,073 mi) with auxiliary fuel
- Service ceiling: 17,060 m (59,000 ft)
- Rate of climb: 285 m/s (56,000 ft/min)
- Wing loading: 337 kg/m² (69 lb/ft²)
- Thrust/weight: 0.91
- Guns: 2× 30 mm (1.18 in) DEFA 554 revolver cannon, 125 rounds per gun
- Hardpoints: 9 total (4× under-wing, 5× under-fuselage) with a capacity of 6,300 kg (13,900 lb) external fuel and ordnance
- Rockets: Matra 68 mm unguided rocket pods, 18 rockets per pod
- Missiles:
- Bombs: 9× Mk.82
الموجود فى الخدمه حاليآ
18 مقاتله من إجمالى عشرين تم تسليمهم

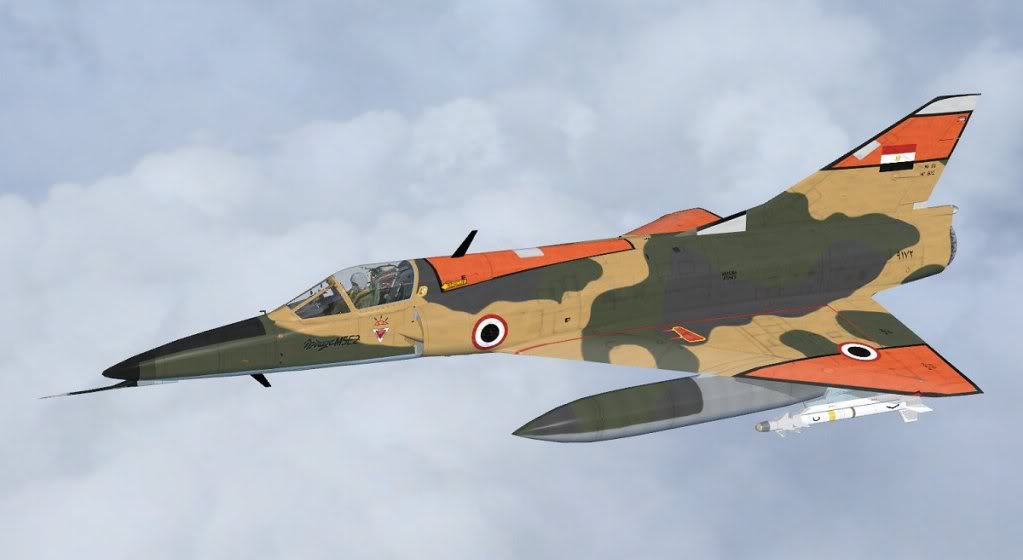

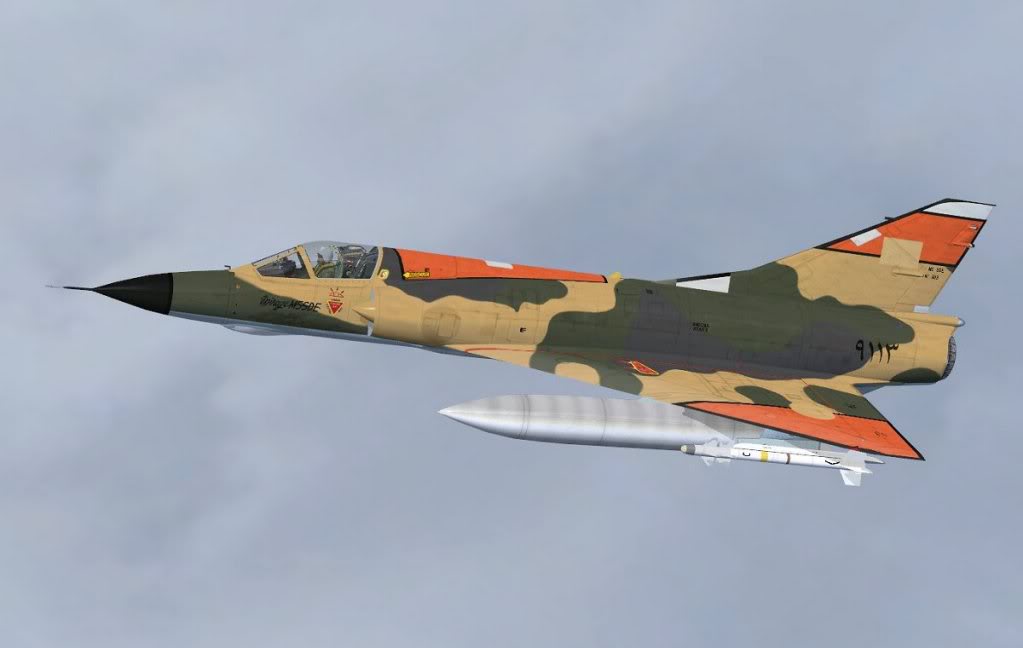

Dassault Mirage 5
داسولت ميراج 5 طائرة فوق صوتية هجومية صممتها شركة داسو أفياسيون الفرنسية. تعتير الطائرة من أشهر مقاتلات القرن العشرين فقد ساهمت في الكثير من النزاعات ابرزها الحروب العربية الإسرائيلية حيث كانت تشكل عماد سلاح الجو الإسرائيلي سنة 1967 ثم شكلت أيضا عماد سلاح الجو الليبي في بداية السبعينات ثم دخلت الخدمة في سلاح الجو المصري والباكستاني.
صنعت بموجب رخصة في إسرائيل وجنوب أفريقيا كما خدمت أيضا في سلاح الجو التشيلي والهندي جاءت كتطوير للشهيرة ميراج 3 التي تعد أول طائرة اوروربية تفوق سرعتها سرعة الصوت حققت سرعة قصوى قدرها 2,2 ماخ معدل تسلق 83 متر ثانية مع سقف أقصى للتحليق 17000 متر
General characteristics
- Crew: 1
- Length: 15.55 m (51 ft 0¼ in)
- Wingspan: 8.22 m (26 ft 11⅝ in)
- Height: 4.50 m (14 ft 9 in)
- Wing area: 35.00 m² (376.8 ft²)
- Empty weight: 7,150 kg (15,763 lb)
- Max takeoff weight: 13,700 kg (30,203 lb)
- Powerplant: 1 × SNECMA Atar 09C turbojet
- Dry thrust: 41.97 kN (9,436 lbf)
- Thrust with afterburner: 60.80 kN (13,688 lbf)
- Maximum speed: Mach 2.2[27] (2,350 km/h, 1,268 knots, 1,460 mph) at 12,000 m (39,400 ft)
- Cruise speed: 956 km/h (516 knots, 594 mph)
- Combat radius: 1,250 km (675 nmi, 777 mi) hi-lo-hi profile, payload two 400 kg bomb and max external fuel
- Ferry range: 4,000 km[27] (2,158 nmi, 2,485 mi)
- Service ceiling: 18,000 m (59,055 ft)
- Rate of climb: 186 m/s (36,600 ft/min)
- Guns: 2× 30 mm (1.18 in) DEFA 552 cannons with 125 rounds per gun
- Rockets: 2× Matra JL-100 drop tank/rocket pack, each with 19× SNEB 68 mm rockets and 66 US gallons (250 liters) of fuel
- Missiles: 2× AIM-9 Sidewinders OR Matra R550 Magics
- Bombs: 8,800 lb (4,000 kg) of payload on five external hardpoints, including a variety of bombs, reconnaissance pods or Drop tanks
الموجود فى الخدمه حاليآ
60 متعددة الطرازات من إجمالى 82 مقاتله تم تسليمهم
تم تطويرها فى باكستان

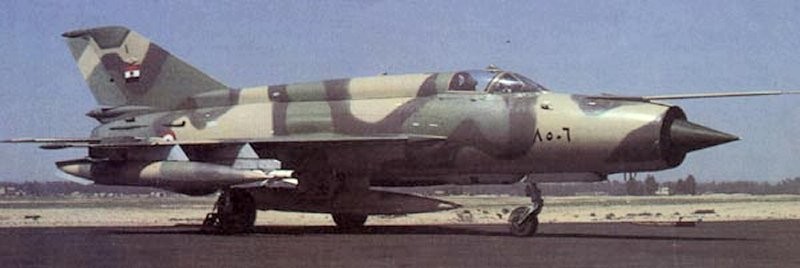

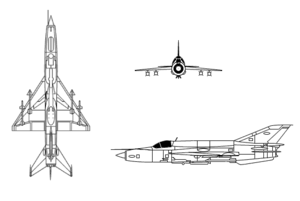

Mikoyan-Gurevich MiG-21
الميكويان جيروفيتش ميج-21 (روسى: Микоян и Гуревич МиГ-21) (لقب تعريف الناتو: فيش بيد Fishbed) هي طائرة حربية اعتراضية أسرع من الصوت من تصميم وتصنيع مكتب ميكويان جيروفيتش في الاتحاد السوفيتى.
خلال تاريخها الطويل، امتلكت أكثر من 30 دولة الميج-21، وما زالت تخدم في دول كثيرة بعد نصف قرن من تحليقها لأول مرة. فقدرتها على التحليق بسرعة ماخ 2 تتعدى سرعة الكثير من الطائرات اللاحقة لها.
و قد قدر انه فد انتج أكثر من 11,000 وحدة من طائرات الميج-21 بكافة طرازاتها، أي أكثر من أي طائرة نفاثة فوق صوتية في التاريخ حتى الآن
استخدمت الميج-21 أيضا بكثافة خلال حروب الشرق الأوسط في الستينات والسبعينات بواسطة القوات الجوية المصرية، والسورية والعراقية والليبية في مواجهة القوات الجوية الإسرائيلية، التي استخدمت الطائرات المتفوقة والأحدث بجيل كامل إف - 4 فانتوم الثانية، وإيه-4 سكاي هوك الأمريكيتين، وطائرات ميراج الثالثة الفرنسية. ورغم ذلك استطاعت الميج-21 إحراز عدة انتصارات جوية أشهرها في حرب 1973 وخصوصاً في معركة المنصورة الجوية.[2] التي وقعت يوم 14 أكتوبر 1973 والتي استطاعت خلالها حوالي 65 طائرة ميج-21 أمام 160 طائرة إسرائيلية من أنواع إف-4 فانتوم الثانية وإيه-4 سكاي هوك إسقاط من 15-17 طائرة إسرائيلية مقابل سقوط 6 طائرات ميج-21 ثلاث منها ثلاث بنيران العدو وثلاث أخرى نتيجة لفراغ الوقود منها. في بداية الثمانينات حصلت إسرائيل على طائرات إف - 16 وإف - 15 فتعدت الميج-21 بمراحل.
كما استخدمت الميج-21 في المراحل الأولى في الغزو السوفييتى لأفغانستان عام 1979
Specifications (Mikoyan-Gurevich MiG-21F-13)
(Specifications for other models can be found at:-Mikoyan-Gurevich MiG-21 variants)
General characteristics
- Crew: 1
- Length: 15.76 (with pitot tube) m (51 ft 8.47 in)
- Wingspan: 7.154 m (23 ft 5.66 in)
- Height: 4.1 m (13 ft 5.41 in)
- Wing area: 23.0 m2 (247.3 ft2)
- Empty weight: 4,871 kg (10,738 lb)
- Gross weight: 7,100 kg (15,650 lb)
- Powerplant: 1 × Tumansky R11F-300, 37.27 kN (8,380 lbf) thrust dry, 56.27 kN (12,650 lbf) with afterburner each
- Maximum speed: 2,125 km/h (1,385 mph)
- Maximum speed: Mach 2.05
- Range: 1,580 km (981 miles)
- Service ceiling: 19,000 m (62,335 ft)
الموجود فى الخدمه حاليآ
62 مقاتله من إجمالى 360 مقاتله تم تسليمهم
طورت فى الثمانينيات وحملت بأسلحه غربيه
وتم تطويرها مؤخرآ فى أوكرانيا لتحمل الأر73 وإضافة خوذه جديده
ولا يعلم هل تم تطوير الرادار ام لا

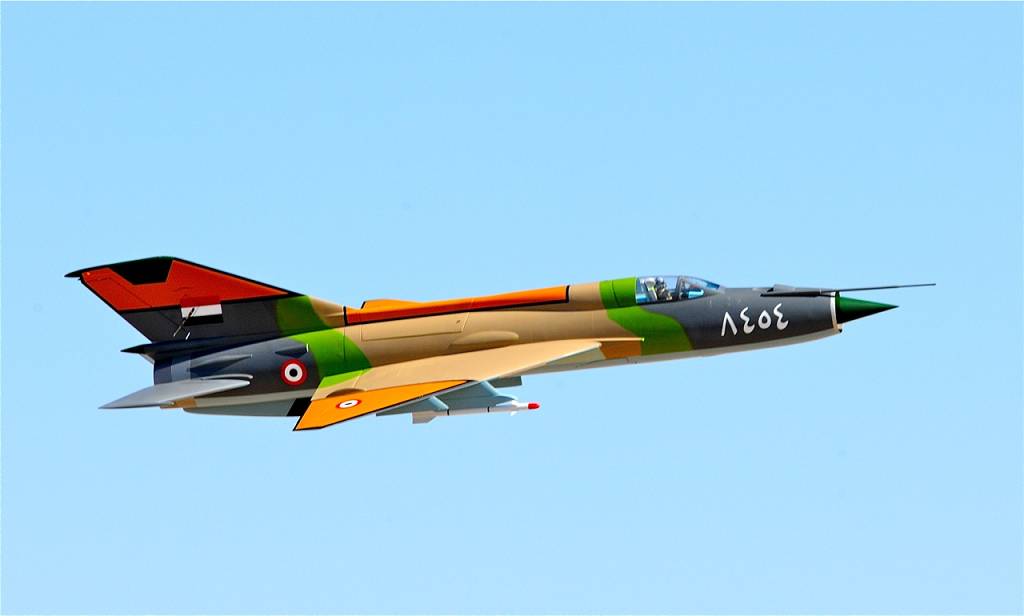

Chengdu Jian-7 الميج21 الصينيه
شينج دو جا - 7 هي النسخة الصينية من المقاتلة السوفيتية ميج-21. وعلى الرغم من انها تعد من مقاتلات الجيل الثالث وإنتاجها توقف عام 2006، الا انها لا تزال تخدم في العديد من القوات الجوية.
شاركت المقاتلة في عدد من الحروب كالحرب الأهلية السودانية ومعارك التاميل بسريلانكا. وكذلك في المناوشات المصرية الليبية
General characteristics
- Crew: 1
[*]Length: 14.885 m (Overall) (48 ft 10 in)
[*]Wingspan: 8.32 m (27 ft 3½ in)
[*]Height: 4.11 m (13 ft 5½ in)
[*]Wing area: 24.88 m² (267.8 ft²)
[*]Aspect ratio: 2.8:1
[*]Empty weight: 5,292 kg (11,667 lb)
[*]Loaded weight: 7,540 kg (16,620 lb) (two PL-2 or PL-7 air-to-air missiles)
[*]Max takeoff weight: 9,100 kg (20,062 lb)
[*]Powerplant: 1 × Liyang Wopen-13F afterburning turbojet
- Dry thrust: 44.1 kN (9,921 lbf)
- Thrust with afterburner: 64.7 kN (14,550 lbf)
- Maximum speed: Mach 2.0(1458 mph) (1,200 km/h, 648 knots, 745 mph) IAS
[*]Stall speed: 210 km/h (114 knots, 131 mph) IAS
[*]Combat radius: 850 km () (air superiority, two AAMs and three drop tanks)
[*]Ferry range: 2,200 km (1,187 nmi, 1,367 mi)
[*]Service ceiling: 17,500 m (57,420 ft)
[*]Rate of climb: 195 m/s (38,386 ft/min)
- Guns: 2× 30 mm Type 30-1 cannon, 60 rounds per gun
[*]Hardpoints: 5 in total - 4× under-wing, 1× centreline under-fuselage with a capacity of 2000 kg maximum (up to 500 kg each)[34]
[*]Rockets: 55 mm rocket pod (12 rounds), 90 mm rocket pod (7 rounds)
[*]Missiles:
[*]Bombs: 50 kg to 500 kg unguided bombs
- FIAR Grifo-7 mk.II radar
الموجود فى الخدمه حاليآ
53 مقاتله متبقيه من أكثر من 150 مقاتله تم تسليمهم
![tu16].jpg](/vb/proxy.php?image=http%3A%2F%2Fwww.egyptdailynews.com%2FMy%2520Webs%2Fedailypics%2Fairforce%2Ftu16%5D.jpg&hash=a9b7ad274877172be7f6e3a005748f00)
![Tu-16[1].jpg](/vb/proxy.php?image=http%3A%2F%2Fwww.egyptdailynews.com%2FMy%2520Webs%2Fedailypics%2Fairforce%2FTu-16%5B1%5D.jpg&hash=a14e28236379920a8916e97988de201f)
![eaf_v-vs_tu-16rr_over_uss_roosevelt_cv-42[1].jpg](/vb/proxy.php?image=http%3A%2F%2Fwww.egyptdailynews.com%2FMy%2520Webs%2Fedailypics%2Fairforce%2Feaf_v-vs_tu-16rr_over_uss_roosevelt_cv-42%5B1%5D.jpg&hash=bbaf6627e26aaec7e407e184fd39adaa)
