إف - 22 رابتور


إف - 22 رابتور
F-22 Raptor
طائرة إف - 22 رابتورالنوع مقاتلة لتفوق الجوي بلد الأصل ، : YF-22.دخول الخدمة : F-22.المستخدم الأساسي سعر الوحدة$150 مليون (2009)
السرب السابع بقاعدة لانجلي الجوية كان أول سرب يتسلم مقاتلة اف-22 رابتور


بدأ برنامج إف/إيه - 22 رابتور في بداية الثمانينات لتطوير مقاتلة تكتيكية متطورة، تعد هذه المقاتلة أولى وهي مصممة لمواجهة القوات الجوية الروسية خلال بين ، ومع سقوط حائط برلين اتسع دور المقاتلة التكتيكية المتطورة ليشمل قدرات متعددة المهام مثل مهام الضرب الدقيق للأهدف الأرضية.



التوصيف الفني

اف/ايه 22 (رابتور) هي الطائرة المقاتلة الأولى التي تقود السيطرة الجوية من خلال التخفي الجوي وهي قادرة على أداء الهمام المتعددة من خلال التخفي على المدى الطويل ولا تبارى في معارك الطائرات المقاتلة القريبة، كما أنها عالية الدقة في الهجوم على الأهداف الأرضية التصنيع اف/ايه 22 يتم تصنيعها للقوات الجوية للولايات المتحدة الأمريكية بواسطة شركة لوكهيد مارتين ايرودايناميكس، بالتعاون مع شركة كمقاول رئيسي من الباطن من شركة .
أهداف إف/إيه 22 الاستراتيجية

تحقق السيطرة على المجالات لأي ساحة معركة من خلال المزج الماهر بين تقنيات التخفي والمحركات التي تدعم الطيران الطويل المدى وأجهزة الاستشعار وإلكترونيات الطيران والمناورة وخفة وسرع الحركة والمدى الطويل، والأسلحة المحمولة بالداخل. هناك محركان برات آند ويتني اف119-بي دبليو-100 يمكنانها من التحليق إلى ارتفاعات عالية لا تنافس وتحقق السرعات الهجومية بالضغط والدفع القوي المتواصل متفوقة على مقاتلات اليوم.
الأسلحة الرئيسية - التسليح

منصة الأسلحة الرئيسية تحمل إما : 6 صواريخ متوسطة المدى بالتوجيه الرإداري إيه آي إم -120 أو صاروخين إيه آي إم -120 وصاروخين 1000-إل بي جي بي يو-32 صواريخ الهجوم المشترك المباشر للهجوم الأرضي. كما تحمل صاروخين متتبعين للحرارة قصيري المدى إيه أي إم ج-9، واحد على كل جانب من منصة الأسلحة، وكنتيجة لذلك يمكن للرابتور أن تطير على ارتفاعات عالية جداً وبعيدة جداً وسريعة جداً مع نسبة مخاطرة قليلة أن يتم كشفها أو اعتراضها ثم تضرب بحصانة تامة ضد الأهداف المحمولة جواً والأهداف الأرضية على حد سواء. وتعتبر هذه الطائرة خاصة بالجيش الامريكى فقط.
المميزات


طائرة اف-22 تتزود بالوقود جوا


  • 4 أعمدة للنجاح - الرحلات الطويلة المدى - سرعة وخفة الحركة - التخفي - وإلكترونيات الطيران المتقدمة
  • فوق صوتية لفترات زمنية طويلة بدون الحاجة إلى تشغيل أجهزة الاحتراق الثانوية afterburners أو ما يسمى بخاصية الsupercruise
  • سهولة الصيانة - تتطلب اجراء الصيانة الدورية لمحرك برات أند ويتني اف 119 - بي دبليو -100 فقط 6 أدوات متوفرة بشكل تجاري
  • المعالج الشائع المدمج - سي آي بي - قلب جناح الإلكترونيات المدمجة، هذه الحواسب الآلية الفائقة يمكنها معالجة 10.3 بليون بايت في الثانية.
العيوب





العيوب التي تكتنف هذه الطائرة هي عيوب تتعلق بالتكلفة والوقت أكثر منها عيوبا مصنعية أو فنية, فارتفاع التكلفة المصنعية والحيز الزمني لصيانة الطائرة هما أبرز عيوبها, فقد كشف تقرير من بجعبته نتائج اختبارات قامت بها الوزارة بأن الطائرة]:
  • تكلف 44 ألف لكل ساعة طيران
  • تستغرق 30 ساعة صيانة لكل ساعة طيران
  • انخفاض جدوى إنتاجها الاقتصادية بدعوى وجود منافسة من مقاتلات أرخص وأحصن.
  • تآكل بسبب مواده العالية الساقطة عليه
  • تتعرض للعطب إذا حلقت 1.7 ساعة دون .
  • تعد فائضة عن الحاجة في عصر الحروب الصغيرة والتهديدات الارهابية عطفا على إمكاناتها التي تفوق المطلوب.
توقف الصناعة

في يوليو ٢٠٠٩،صوت لوقف صناعة طائرة ف ٢٢ والاكتفاء ب ١٨٧ طائرة.نظرا لانها صنعت في حقبة لم تكن فيها إمريكا بمنأى عن .و لتكلفتها الباهظة للغاية، حيث يفوق ثمنها ثمن مثيلتها الروسية ضعفين ونصف . كما أن إمكاناتها تفوق الحاجة ومتطلبات صيانتها جمّة، وعلى هذا لم تخدم في حربي . وقد أثر قرار تعليق الإنتاج على ١٢٠ ألف عامل في أربعين ولاية آمريكية.
المواصفات

  • الطاقم: 1
  • : 18.90 م
  • طول : 13.56 م
  • الارتفاع: 5 م
  • الجناح : 78.08 م²
  • اقصي ارتفاع: 19.8 كم
  • خاليه: 19700 كجم
  • الوزن الإجمالي: 29300 كجم
  • الوزن عند الاقلاع: 38000 كجم
  • اقصي سرعة : 2.25 (2410 كم/س)
  • المدي : 3000 كم مع خزاني وقود اضافيين
  • الاشتباك : 759 كم
  • التكلفة : ١٥٠ مليون دولار (2009)
المستخدمون

يقتصر استخدام المقاتلة بالوقت الحالي (2008) على . وترفض الولايات المتحدة بيعها لأي أخرى مبررين ذلك بالحفاظ على سرية تكنولوجيتها. وقد سبق وطلبت كلا من شراء الطائرة إلا أن طلبهم قوبل بالرفض من الإدارة الأمريكية.. وتمتلك الولايات المتحدة حاليا ١٥١ مقاتلة إف - 22 رابتور.

منقول

التعديل الأخير:
رد: إف - 22 رابتور

افا والله ماتوقعتها منكم ياشباب المنتدى العربي للدفاع والتسليح

حطمتموني اول موضوع لي هنا

ولا احد رد

رد: إف - 22 رابتور

ولا يهمك مشكور يا أخي
هناك مواضيع أقوى وبها معلومات كتيرة على لأف 22 لدالك لم يكن هناك تفاعل من لأعضاء
على العموم شكرا ^^

رد: إف - 22 رابتور

شكرا لك ياخالد على هذه المعلومات عن هذه الطائره اف 22..

اعتقد انها احد اهم عوامل تفوق سلاح الجو الامريكي والمقاتله الاستراتجيه الخاصة بهم ..

واول مره اعلم انها من النوع الذي يتخفى عن الرادار المعادي...


كل الشكر والتقدير لك

رد: إف - 22 رابتور

أولا الشكر موصول لصاحب الموضوع ...
حقيقة هناك عدة طرازات من الفاتنة الرابتور سأحاول شرحها بشكل مختصر ... بسم الله ..

1-f-22 block 10 : الطراز هذا خصص لعمليات الجو-جو فقط ويستطيع حمل صواريخ من طراز amraam

2- f-22 block 20 : عزز هذا الطراز بقدرات شن هجمات جو - أرض وبالذات بقنابل JDAM

F-22 BLOCK 20 INCREMENT 2: زودت هذه النسخة بقدرة إطلاق قنابل JDAMبسرعات فوق صوتية

4-F-22 BLOCK 30 : تم تحسين رادار هذا الطراز بالرادار APG-77- V- 1 هو نسخة منطورة من الرادار السابق APG-77

5- F-22 BLOCK 30 INCREMENT 3.1 : زود هذا الطراز بقدرات SAR وكذلك تم تحسين قدرات التصويب لقنابل JDAM كذلك تم تمكين هذا الطراز من إطلاق قنابل القطر الصغير SDB .وإطلق عليه (Global Strike initial Enhanced)

6-F-22 BLOCK INCREMENT 3.2 : تم تحسين قدرة إطلاق قنابل القطر الصغير SDB . كما تم تحسين قدراتها لمهاجمة السفن وتزويدها بصواريخ AIM-9X , AMRAAM D وأطلق على هذا الطراز (Global Strike Enhanced)

7- F-22 BLOCK 30 INCREMENT 3.3 ( هذا الطراز لم يتم تمويله بعد ) : ويحتوي هذا الطراز على قدرات إلكترونية مميزة وقدرات وأنماط بحث إلكترونية جديدة وقوية للرادار وقدرة GMTI

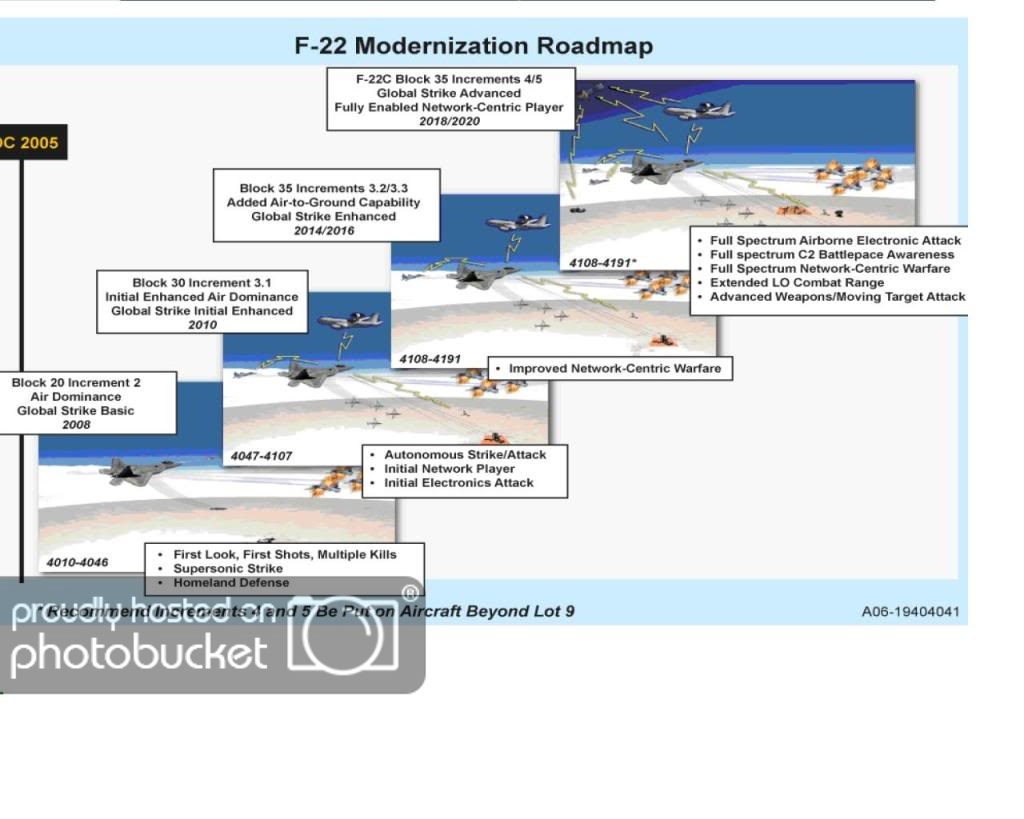

على العموم للمزيد من الإستفادة الصورة توضح الكثير ..


رد: إف - 22 رابتور

والله ياخوي خالد الي اعرفة ان المقاتلة f-22 رابتور هي افضل واقوى مقاتلة في العالم .

رد: إف - 22 رابتور

معلومات كافية ووافية عن الرابتور

الله يعطيك العافية موضوع جميل

رد: إف - 22 رابتور

الـ f 22 هى نتاج العقلية الأمريكية المتفوقة والمتقدمة تكنولوجيا وقد صنعت لاثبات التفوق الأمريكى فى الجو وحتى لا يضارعها احد فى هذا المجال

رد: إف - 22 رابتور

تم تصغير هذه الصورة. إضغط هنا لمشاهدة الصورة كاملة. الصورة الأصلية بأبعاد 800 * 574 و حجم 41KB.




تم تصغير هذه الصورة. إضغط هنا لمشاهدة الصورة كاملة. الصورة الأصلية بأبعاد 800 * 484 و حجم 32KB.

رد: إف - 22 رابتور

موضوع جميل اخى الفاضل ولكن انا اندهش من قلق الاخوة من خاصية التخفى بالطائرات مع اننى على يقين انه بعام 2020 ستكون خاصية التخفى مجرد ذكرى الموضوع بسيط اخترع طائرة اخترع صاروخ مضاد اخترع خاصية تخفى اخترع رادار مضاد وهكذا فانا ارى ان المبالغ المدفوعة بتلك الطائرة اولى لو كانت مخصصة لزيادة الاداء و تطوير الرادار و التسليح بدون تخفى و شبحية وما الى ذلك ما الفائدة من دفع مليارات للاستفادة منها بضع سنوات لا تتعدى اصابع اليد الواحدة طبعا كل دا بعيد عن امكانيات الطائرة سواء جيدة او لا ولكن هذا رائ عن فكرة التخفى عموما

وشكرا لك على الموضوع
