انواع القذائف المدفعية

[الزعيم]

​

يمكن ان تصنف القذائف وفقا لعيارها (صغير) من 20 الى 76 ملم او (متوسط) من 76 الى 152ملم او (كبير) اكبر من 152 ملم او وفقا لكيفية استقرارها اثناء الطيران (دائرة حول محورها او ثابتة ) او نسبة لعيار المدفع الذي تطلق منه (مساوية له او اصغر منه او اكبر منه ) او وفقا لاختصاصها القتالي (اساسية او مميزة او مساعدة ).

والقذائف ذات الاختصاص الاساسي هي : الشديدة الانفجار او الشظائية او الشظائية شديدة الانفجار او الخارقة للدروع او الخارقة للاسمنت المسلح و المحرقة .
اما القذائف ذات الاختصاص المميز فهي : القذائف المضيئة او القذائف التحريضية والدعائية و القذائف الدخانية .
اما القذائف ذات الاختصاص المساعد فهي : كالقذائف التدريبية... .

الاستخدام :
تستخدم القذائف الشديدة الانفجار من اجل تخريب الخنادق ومناطق الاستحكام او النقاط النارية المستورة هي تخرب الهدف اساسا بتاثير غازات الحشوة المتفجرة .
اما القذائف الشظائية فهي تستعمل لتدمير القوى الحية المكشوفة ومعدات العدو ويكون التدمير ناتجا عن شظايا القذيفة .
اما القذائف المتشظية الشديدة الانفجار فهي تلعب دور النوعين السابقين وهي تستخدم بشكل اوسع منهما رغم ان تاثيرها اقل .

اما الانواع الاخرى فنذكر القذائف المحرقة وهي تطلق على الاهداف التي تكن قابلة للاشتعال او التي تضرر جراء الاشتعال وهي تنفجر باسطة مؤقت على ارتفاع معين او نتيجة الاصطدام .
القذائف المضيئة وتستعمل لاضاءة منطقة العدو ليلا من اجل تحديد الرمايات المدفعية او استطلاع مواقعه .

اما القذائف الدخانية فتستعمل لاعماء نقاط المراقبة المعادية او الاحكام قبل عملية تدمير الهدف هي عادة تتكون من الفوسفور الابيض او الاحمر تستعمل عادة عندما تقل سرعة الرياح عن خمسة متر في الثانية .

​



[مصحف و بندقية]

رد: انواع القذائف المدفعية

تميز القذائف :- ​

1. الانفجارية لونها أخضر زيتي حشوتها Tnt . ​

2. القذيفة الدخانية لونها أخضر فاتح مع حزام أحمر حشوتها فسفور أبيض . ​

3. القذيفة المضيئة لونها أصفر مع حزام أحمر حشوتها شمع مشعل . ​

4. تدريبية لونها زرقاء .

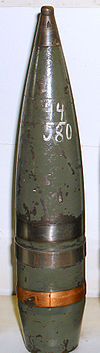

صور لبعض القذائف من العديد من العيارات​

​

​

​

​

​

​

​

​

​

​

لكن اخي الزعيم انت لم تذكر القذائف المدفعية الموجهة ​

تحياتي مصحف و بندقية​



[eagle the hunter]

رد: انواع القذائف المدفعية

بارك الله في كل من الاخوين

الزعيم و مصحف وبندقية



[k.g.b]

رد: انواع القذائف المدفعية

استعملت القذائف كأسلحة حربية منذ القرن الثالث عشر، وقد استعملها الصينيون تاريخيا لصد الغزاة المغول.
غير ان القذائف الحديثة هي اسلحة اكثر تعقيدا من القذائف الاصلية، وتتميز بتوجيه دقيق وبرؤوس حربية فتاكة جدا. ويقاس مدى الصواريخ الهجومية البرية الحديثة حاليا بمئات الاميال، ما يعني انها تستطيع ان يكون لها تأثير حاسم على ميدان المعركة الحديث. وتبحث الجيوش ايضا عن طرق للمواجهة هذه الاسلحة وحماية المنشآت الاساسية منها. وقد بدأ تطوير نظم الاسلحة، التي طورت في الثمانينات والتسعينات، لمقاومة تهديدات الصواريخ البالستية بتكييفها للدفاع ضد الصواريخ الهجومية البرية لميدان المعركة.

نظم القذائف الصاروخية
ان نظام اطلاق القذائف الصاروخية المتعددة الاغراض المجرب قتاليا (MLRS)، الذي صنعته شركة (Lockheed Martin)، يشكل علامة بارزة لنظام القذائف الصاروخية البعيدة المدى قيد الاستعمال حاليا حول العالم. ويستعمل النظام عملانيا في الجيش الاميركي، وقد نشره ١٥ بلدا وطلبته البحرين والدانمارك وفرنسا والمانيا واليونان واسرائيل وايطاليا واليابان وكوريا الجنوبية وهولندا والنروج وتركيا والمملكة المتحدة. وهو نظام اوتوماتيكي سريع الحركة يعتمد على منصة الاسلحة (M 072). وتطلق منصة MLRS قذائف سطح - سطح ونظام الصاروخ التكتيكي للجيش (ATACMS). ويستطيع طاقم مؤلف من ثلاثة اشخاص سائق ومدفعي وقائد اطلاق ١٢ قذيفة (MLRS) دون مغادرة الحجرة في اقل من ٦٠ ثانية.
تتضمن راجمة (MLRS) قاذفة (M 072) محشوة ب ١٢ قذيفة مرزّمة في حاضنين يستوعب كل حاضن ٦ قذائف. وان القاذفة المركبة على شاسي مطول لمركبة (Bradley) المدرعة المسطحة هي نظام عالي الاتمتة ذاتي التلقيم والتصويب، ويحتوي على كمبيوتر يتحكم بالنار ويدمج عمليات المركبة واطلاق القذائف. ويمكن اطلاق القذائف فرديا او في تتابع من قذيفتين الى ١٢ قذيفة. يحافظ النظام على الدقة في جميع اساليب الاطلاق، لان الكومبيوتر يصحح توجيه القاذفة بين القذيفة والاخرى.

يتضمن رأس القذيفة الحربية التكتيكية الاساسية في نظام (MLRS) ٦٤٤ قنيبلة صغيرة من نوع (M 77) تنثر فوق الهدف في الجو. وهذه القنبلات الصغيرة المزدوجة الاغراض تسلح خلال سقوطها الحر ويوجه شريط بسيط القنابل الصغيرة للانفجار. ويستطيع كل نظام قاذف (MLRS) اطلاق ٨٠٠٠ قذيفة تقريبا في اقل من ٦٠ ثانية على مسافة تتجاوز ٣٢ كيلومترا.
يتمتع نظام القذائف الموجهة (GMLRS)، من شركة (Lockheed Martin) برزمة مؤلفة من نظام (GPS) وتوجيه بالقصور الذاتي وجنيحات صغيرة في مقدم القذيفة لتعزيز دقتها.
وقد تخطى النظام (GMLRS) مرحلة التطوير والاختبارات التجريبية في كانون الاول"ديسمبر عام ٢٠٠٢. وبدأ انتاجه الاولي بمعدل منخفض في نيسان"ابريل عام ٢٠٠٣. وتحققت قدرته العملانية الدولية (IOC) في عام ٢٠٠٦، لكن نشره عملانيا تم في ايلول"سبتمبر عام ٢٠٠٥ في العراق وافغانستان.
تطلق راجمة (MLRS) ايضا صواريخ موجهة بعيدة المدى (ATACMS)، تنتجها شركة (L. Martin)، وتشمل طائفة هذه الصواريخ الفئة (Block 1) و (Block 1A) والصواريخ الفردية من فئة (Block 1A). ويحمل صاروخ الفئة (Block 1)، الذي استعمل خلال عملية عاصفة الصحراء (ODS) ٩٥٠ قنبلة صغيرة بحجم كرة المضرب (M 47) الى مسافة تتعدى ١٦٥ كيلومترا. وان صاروخ من الفئة (Block 1A) يوسع المدى الى اكثر من ٣٠٠ كلم اثر خفض حمل الذخيرة الثانوية اضافة توجيه بنظام (GPS).
يشكل نظام المدفعية الصاروخية العالي الحركة (HIMARS) احدث نظام في طائفة منصات (MLRS). وهو (HIMARS) نظام مدفعي صاروخي عالي الحركة يمنح قدرة على اطلاق النار من نظام اطلاق القذائف المتعددة (MLRS) مثبت على شاسي مدولب. وقد استعمل مشاة البحرية الاميركية والجيش الاميركي النظام اعتبارا من عام ٢٠٠٣، وطلبت سنغافوره والامارات العربية المتحدة شراء هذا النظام. وقد جرب نظام (HIMARS) في عام ٢٠٠٤ بنجاح في اطلاق قذيفة (GMLRS) الموجهة الى مسافة تتعدى ٧٠ كيلومترا. ويستطيع نظام (HIMARS) ان يطلق ايضا صاروخ (ATACMS) الموجه على مسافة بعيدة. ويحمل النظام (HIMARS) رزمة واحدة مؤلفة من ٦ قذائف على متن طائفة المركبات التكتيكية المتوسطة (FMTV 6 X6) ذات الدفع على عجلاتها كافة وهي تزن ٥ اطنان من انتاج فرع مركبات (AHTVSD) في تكساس. وتزن مركبة نظام القذائف (HIMARS) ٢٤٠٠٠ رطل تقريبا مقارنة مع قاذفه القذائف الصاروخية (MLRS M072) القياسية التي تزن ٤٤٠٠٠ رطل. ويمكن نقل النظام المعني (HIMARS) على متن طائرة (C-031)، مما يتيح ادخال النظام الى مناطق لم تكن ممكنة سابقا على متن الطائرات الاكبر من فئة (C-141) و(C-5) المطلوبة لمركبة اطلاق الصواريخ من فئة (M072).
ان صاروخ (9K85 Smerch) ٣٠٠ ملم الذي يطلق عبر منصة (MLRS) هو سلاح روسي، صمم ليخترق تدريع الاهداف اللينة والصلبة وتدمير نظم المدفعية والصواريخ، وهو تنتجه رابطة البحث والانتاج (Splav) التابعة للدولة في مدينة (Tula) في روسيا، والتي تصنع ايضا قاذفات (Uragan) و(Grad) و(Prima). وقد طور نظام (Smerch) في مطلع الثمانينات ودخل الخدمة في الجيش الروسي في عام ١٩٨٨. كما يستعمل ايضا في روسيا البيضاء واكرانيا، وقد صدر منه الى الكويت ٢٧ نظاما وللجزائر ١٨ نظاما، وتقدمت الهند في كانون الاول"ديسمبر عام ٢٠٠٥ بطلب لشراء ٣٨ نظاما اوليا. ويعمل الجيش الروسي على تحديث نظم (Smerch - MLRS بنظم ملاحة وتصويب جديدة.
تعتمد مركبة الاطلاق على شاسي مدولبة، طراز (MAZ-345M 8x8) مثبت عليها قاذفة تحمل ١٢ انبوبا. وقد صنعت المركبة شركة (Auto Zavod) في مدينة (Minsk). وقد رتبت الانابيب في صفني، يتألف كل صفين من اربعة انابيب يعلوها ثالث من اربعة انابيب ايضا. ويشغل القاذفة طاقم مؤلف من اربعة اشخاص، وهي قادرة على الاطلاق قذيفة او رشقات.
يطلق نظام (Smerch) قذيفة (9M55K) عيار ٣٠٠ ملم، وهو مجهز بمحرك دفع يعمل بالمواد الصلبة. ويبلغ مدى اطلاقه من ٢٠ الى ٧٠ كلم. ويبلغ طول قذيفة (9M55K) ٥،٧م وتزن اكثر من ٨٠٠ كلغ. وهي مجهزة اما برأس حربية تتضمن ذخيرة ثانوية ذات شظايا عالية التفجير (27 HE-FRAG) او برأس حربية وحيدة منفصلة (HE-FRAG) شديدة الانفجار. ويمكن ان تجهز القذيفة ايضا برأس حربية تتضمن ٥ ذخائر ثانوية مضادة للدروع من نوع (Bazalt MOTIV - 3F). وتتمتع الذخيرة الثانوية الذكية بمستشعرات مزدوجة اللون تعمل بالاشعة تحت الحمراء للتوجيه النهائي وبرؤوس حربية متشظية بطاقة متحركة يقال انها قادرة على اختراق درع سماكته ٧٠ ملم بزاوية ميل قدرها ٣٠ درجة في الحالات العادية. وطورت (Splav) ايضا قذيفة جديدة تحمل الرمز (9M825) تستعمل مادة دفع مركبة ذات طاقة عالية تمنح مدى موسعا لغاية ٩٠ كيلومترا.استعملت القذائف كأسلحة حربية منذ القرن الثالث عشر، وقد استعملها الصينيون تاريخيا لصد الغزاة المغول.
غير ان القذائف الحديثة هي اسلحة اكثر تعقيدا من القذائف الاصلية، وتتميز بتوجيه دقيق وبرؤوس حربية فتاكة جدا. ويقاس مدى الصواريخ الهجومية البرية الحديثة حاليا بمئات الاميال، ما يعني انها تستطيع ان يكون لها تأثير حاسم على ميدان المعركة الحديث. وتبحث الجيوش ايضا عن طرق للمواجهة هذه الاسلحة وحماية المنشآت الاساسية منها. وقد بدأ تطوير نظم الاسلحة، التي طورت في الثمانينات والتسعينات، لمقاومة تهديدات الصواريخ البالستية بتكييفها للدفاع ضد الصواريخ الهجومية البرية لميدان المعركة.

نظم القذائف الصاروخية
ان نظام اطلاق القذائف الصاروخية المتعددة الاغراض المجرب قتاليا (MLRS)، الذي صنعته شركة (Lockheed Martin)، يشكل علامة بارزة لنظام القذائف الصاروخية البعيدة المدى قيد الاستعمال حاليا حول العالم. ويستعمل النظام عملانيا في الجيش الاميركي، وقد نشره ١٥ بلدا وطلبته البحرين والدانمارك وفرنسا والمانيا واليونان واسرائيل وايطاليا واليابان وكوريا الجنوبية وهولندا والنروج وتركيا والمملكة المتحدة. وهو نظام اوتوماتيكي سريع الحركة يعتمد على منصة الاسلحة (M 072). وتطلق منصة MLRS قذائف سطح - سطح ونظام الصاروخ التكتيكي للجيش (ATACMS). ويستطيع طاقم مؤلف من ثلاثة اشخاص سائق ومدفعي وقائد اطلاق ١٢ قذيفة (MLRS) دون مغادرة الحجرة في اقل من ٦٠ ثانية.
تتضمن راجمة (MLRS) قاذفة (M 072) محشوة ب ١٢ قذيفة مرزّمة في حاضنين يستوعب كل حاضن ٦ قذائف. وان القاذفة المركبة على شاسي مطول لمركبة (Bradley) المدرعة المسطحة هي نظام عالي الاتمتة ذاتي التلقيم والتصويب، ويحتوي على كمبيوتر يتحكم بالنار ويدمج عمليات المركبة واطلاق القذائف. ويمكن اطلاق القذائف فرديا او في تتابع من قذيفتين الى ١٢ قذيفة. يحافظ النظام على الدقة في جميع اساليب الاطلاق، لان الكومبيوتر يصحح توجيه القاذفة بين القذيفة والاخرى.

يتضمن رأس القذيفة الحربية التكتيكية الاساسية في نظام (MLRS) ٦٤٤ قنيبلة صغيرة من نوع (M 77) تنثر فوق الهدف في الجو. وهذه القنبلات الصغيرة المزدوجة الاغراض تسلح خلال سقوطها الحر ويوجه شريط بسيط القنابل الصغيرة للانفجار. ويستطيع كل نظام قاذف (MLRS) اطلاق ٨٠٠٠ قذيفة تقريبا في اقل من ٦٠ ثانية على مسافة تتجاوز ٣٢ كيلومترا.
يتمتع نظام القذائف الموجهة (GMLRS)، من شركة (Lockheed Martin) برزمة مؤلفة من نظام (GPS) وتوجيه بالقصور الذاتي وجنيحات صغيرة في مقدم القذيفة لتعزيز دقتها.
وقد تخطى النظام (GMLRS) مرحلة التطوير والاختبارات التجريبية في كانون الاول"ديسمبر عام ٢٠٠٢. وبدأ انتاجه الاولي بمعدل منخفض في نيسان"ابريل عام ٢٠٠٣. وتحققت قدرته العملانية الدولية (IOC) في عام ٢٠٠٦، لكن نشره عملانيا تم في ايلول"سبتمبر عام ٢٠٠٥ في العراق وافغانستان.
تطلق راجمة (MLRS) ايضا صواريخ موجهة بعيدة المدى (ATACMS)، تنتجها شركة (L. Martin)، وتشمل طائفة هذه الصواريخ الفئة (Block 1) و (Block 1A) والصواريخ الفردية من فئة (Block 1A). ويحمل صاروخ الفئة (Block 1)، الذي استعمل خلال عملية عاصفة الصحراء (ODS) ٩٥٠ قنبلة صغيرة بحجم كرة المضرب (M 47) الى مسافة تتعدى ١٦٥ كيلومترا. وان صاروخ من الفئة (Block 1A) يوسع المدى الى اكثر من ٣٠٠ كلم اثر خفض حمل الذخيرة الثانوية اضافة توجيه بنظام (GPS).
يشكل نظام المدفعية الصاروخية العالي الحركة (HIMARS) احدث نظام في طائفة منصات (MLRS). وهو (HIMARS) نظام مدفعي صاروخي عالي الحركة يمنح قدرة على اطلاق النار من نظام اطلاق القذائف المتعددة (MLRS) مثبت على شاسي مدولب. وقد استعمل مشاة البحرية الاميركية والجيش الاميركي النظام اعتبارا من عام ٢٠٠٣، وطلبت سنغافوره والامارات العربية المتحدة شراء هذا النظام. وقد جرب نظام (HIMARS) في عام ٢٠٠٤ بنجاح في اطلاق قذيفة (GMLRS) الموجهة الى مسافة تتعدى ٧٠ كيلومترا. ويستطيع نظام (HIMARS) ان يطلق ايضا صاروخ (ATACMS) الموجه على مسافة بعيدة. ويحمل النظام (HIMARS) رزمة واحدة مؤلفة من ٦ قذائف على متن طائفة المركبات التكتيكية المتوسطة (FMTV 6 X6) ذات الدفع على عجلاتها كافة وهي تزن ٥ اطنان من انتاج فرع مركبات (AHTVSD) في تكساس. وتزن مركبة نظام القذائف (HIMARS) ٢٤٠٠٠ رطل تقريبا مقارنة مع قاذفه القذائف الصاروخية (MLRS M072) القياسية التي تزن ٤٤٠٠٠ رطل. ويمكن نقل النظام المعني (HIMARS) على متن طائرة (C-031)، مما يتيح ادخال النظام الى مناطق لم تكن ممكنة سابقا على متن الطائرات الاكبر من فئة (C-141) و(C-5) المطلوبة لمركبة اطلاق الصواريخ من فئة (M072).
ان صاروخ (9K85 Smerch) ٣٠٠ ملم الذي يطلق عبر منصة (MLRS) هو سلاح روسي، صمم ليخترق تدريع الاهداف اللينة والصلبة وتدمير نظم المدفعية والصواريخ، وهو تنتجه رابطة البحث والانتاج (Splav) التابعة للدولة في مدينة (Tula) في روسيا، والتي تصنع ايضا قاذفات (Uragan) و(Grad) و(Prima). وقد طور نظام (Smerch) في مطلع الثمانينات ودخل الخدمة في الجيش الروسي في عام ١٩٨٨. كما يستعمل ايضا في روسيا البيضاء واكرانيا، وقد صدر منه الى الكويت ٢٧ نظاما وللجزائر ١٨ نظاما، وتقدمت الهند في كانون الاول"ديسمبر عام ٢٠٠٥ بطلب لشراء ٣٨ نظاما اوليا. ويعمل الجيش الروسي على تحديث نظم (Smerch - MLRS بنظم ملاحة وتصويب جديدة.
تعتمد مركبة الاطلاق على شاسي مدولبة، طراز (MAZ-345M 8x8) مثبت عليها قاذفة تحمل ١٢ انبوبا. وقد صنعت المركبة شركة (Auto Zavod) في مدينة (Minsk). وقد رتبت الانابيب في صفني، يتألف كل صفين من اربعة انابيب يعلوها ثالث من اربعة انابيب ايضا. ويشغل القاذفة طاقم مؤلف من اربعة اشخاص، وهي قادرة على الاطلاق قذيفة او رشقات.
يطلق نظام (Smerch) قذيفة (9M55K) عيار ٣٠٠ ملم، وهو مجهز بمحرك دفع يعمل بالمواد الصلبة. ويبلغ مدى اطلاقه من ٢٠ الى ٧٠ كلم. ويبلغ طول قذيفة (9M55K) ٥،٧م وتزن اكثر من ٨٠٠ كلغ. وهي مجهزة اما برأس حربية تتضمن ذخيرة ثانوية ذات شظايا عالية التفجير (27 HE-FRAG) او برأس حربية وحيدة منفصلة (HE-FRAG) شديدة الانفجار. ويمكن ان تجهز القذيفة ايضا برأس حربية تتضمن ٥ ذخائر ثانوية مضادة للدروع من نوع (Bazalt MOTIV - 3F). وتتمتع الذخيرة الثانوية الذكية بمستشعرات مزدوجة اللون تعمل بالاشعة تحت الحمراء للتوجيه النهائي وبرؤوس حربية متشظية بطاقة متحركة يقال انها قادرة على اختراق درع سماكته ٧٠ ملم بزاوية ميل قدرها ٣٠ درجة في الحالات العادية. وطورت (Splav) ايضا قذيفة جديدة تحمل الرمز (9M825) تستعمل مادة دفع مركبة ذات طاقة عالية تمنح مدى موسعا لغاية ٩٠ كيلومترا.

​



[k.g.b]

رد: انواع القذائف المدفعية

قذائف الطاقة الحركية: kinetic energy penetrator

​

تشبه في طريقة عملها الرصاصة لا تحتوي علي اي مواد متفجرة لتحقيق الأختراق.فقط تستخدم طاقة حركتها لأتمام عملية أختراق الدرع المستهدف.
فكرة هكذا قذائف كانت موجودة منذ القدم ولكن حاليا أصطلح أنها تطلق علي القذائف خارقة الدروع النابذة للكعب المثبتة بزعانف ويرمز أختصارا لها ب APFSDS
armour-piercing fin-stabilized discarding sabot
لم يتم التوصل لقذائف ال APFSDS مرة واحدة ولكن سبقها عدة تطويرات لتخرج لنا في صورة التطوير النهائي هذا.
الفكرة في عمل قذيفة الطاقة الحركية في أنها تستخدم طاقة حركتها في تحقيق الأختراق وكما هو معروف أن الطاقة الحركية هي معادلة من الكتلة والسرعة اللحظية للمقذوف.
KE = 0.5 m * v^2
طاقة الحركة تعتمد علي نصف الكتلة ومربع السرعة وهي كمية مهولة بلا شك لمقذوفات ذات سرعات عالية.

المقذوفات الحديثة تقلل مساحة السطح المخترق لتركيز أكبر قدر من الطاقة في مساحة أقل ولتقليل مقطع الجزأ المخترق ولكن لا يجب ان يقل كثيرا حتي يكون الجزأ الأمامي قادر علي تحمل أجهادات عالية كالتي يتعرض لها عند بداية تحقيق الأختراق ولا يتهشم.

ظلت التجارب والأبحاث تدور طويلا حول أفضل مادة لقلب الخوارق ولعل ابرز تلك المحاولات هي خوارق اليورانيوم المستنفذ DU ****************l والصاعد الواعد كربيد التنجستين.

الخوارق النابذة للكعب المثبتة بزعانف
armour-piercing fin-stabilized discarding sabot
سنشرح معني ذاك المصطلح :

الكعب Sabot :
هو ذاك الجزأ الذي يحيط بالخارق بسبب الفرق في قطر الخارق وقطر المدفع فقطر الخارق كما أسلفنا الذكر لابد أن يكون صغيرا حتي تتركز الطاقة في أقل مساحة فتعطي أفضل أختراق, وأيضا لابد لقطر المدفع أن يكون كبير حتي يتسع للشحنة الدافعة.الفرق بين القطرين يعوضه "الكعب" وأيضا حتي يضمن أستقرار القذيفة داخل المدفع أثناء عملية الأطلاق وايضا لجعل القذيفة تكتسب اقصي سرعة لها.
بعد الأنطلاق وخروج القذيفة من فوهه المدفع لا يصبح للكعب فائدة لذا يتم التخلص منه تلك العملية نسميها "نبذ الكعب" Discarding sabot

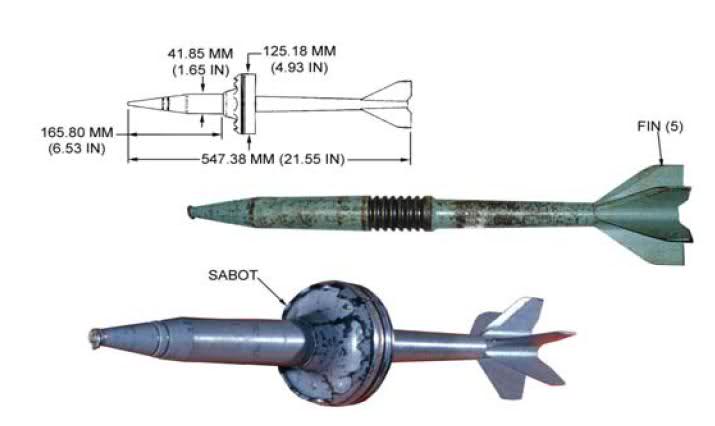

والكعوب أنواع توضحها تلك الصورة:

​

1) الكعب الكوبي Cup sabot:
الكعب يمسك بقاعدة وأطراف المقذوف وبعد الخروج من المدفع يعمل ضغط الهواء علي نبذ الكعب عن القذيفة.

2) الكعب الكوبي المنفصل Expanding cup sabot:
الكعب يمسك قاعدة المقذوف وذراعين متحركين يمسكان بأطرافه وبعد الأطلاق تعمل قوة دوران المقذوف علي تحريك الذراعين لينفصل الكعب بالكامل.

3) الكعب القاعدي Base sabot:
الكعب يتكون من قاعدة و من ذراعين منفصلين عن القاعدة وبعد الأطلاق يتم الأنفصال, وهذا النوع أفضل من الذين من قبله ,ولكنه مكلف أكثر بسبب كثرة الأجزاء المكونة له.

4) الكعب المغزلي Spindle sabot:
يتكون من حلقتين واحدة بالأمام وواحدة بالخلف ويوجد وصلة بينهما علي طول الخارق.
الأمامية وظيفتها هي تعويض الفرق بين قطر المدفع وقطر القذيفة والخلفية أيضا كذلك بالإضافة لحجز الغاز المندفع خلف القذيفة ومنعه من تجاوزها للحصول علي اكبر قدر من طاقة الدفع.
هذا النوع هو النوع القياسي لمعظم الخوارق الغربية غالبا يتكون من جزأين أو ثلاثة.

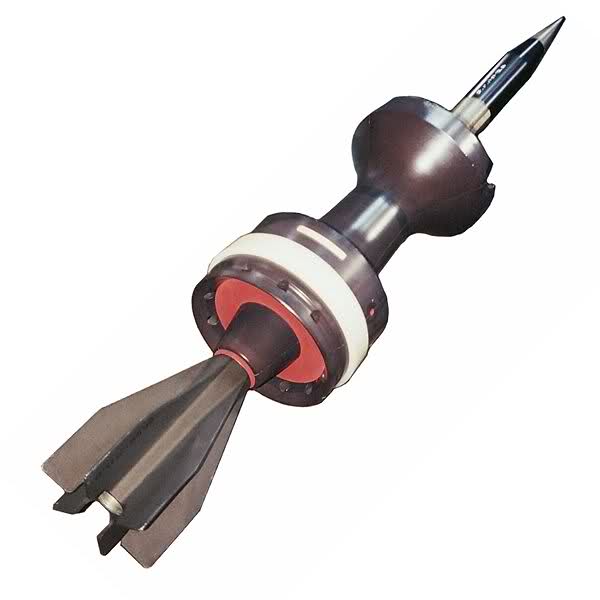

*قذيفة فرنسية ويظهر بوضوح الكعب المغزلي يحيط بها*


​
