المدفع الروسي الرهيب

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
366 1
الطاقم من خمسة الى سبعة
الوزن 42 طن
الطول 11917 mm
العرض mm3584
الارتفاع mm2985
العيار -152-mm howitzer 2A64
الرشاشات 1 x 12.7-mm
زاوية الدوران 360 degree
العلو والانخفاض - 3 to + 65 degrees
معدل الاطلاق7 - 8 rounds/min
القذائف 50 قذيفة
الرشاش 300 طلقة
وزن القذيفة 42.86 - 43.56 kg
المدى 24.7 - 28.9 km
القوة840 h.p.
السرعة القصوى 60 km/h
السير لمسافة 500 km

مدفع ذاتي الحركة روسي الصنع دخل الخدمة سنة 1989 البرج مركب على شاسي t72 و t80
المدفع مزود برشاش وثلاث انابيب للمقذوفتا الحرارية والدخانية كما يحوي على نظام توجيه ليزري ويعمل ايضا بالتوجيه عبر الاقمار الصناعيى حيث يطلق عدة انواع من القذائف الشديدة الانفجار والمخترقة للتحصينات حيث يطلق قذائف كرازنوبول الموجهة بالليزر او قذائف3RB30

[URL="http://upload.wikimedia.org/wikipedia/commons/thumb/4/43/2s19_armyrecognition_russia_012.jpg/300px-2s19_armyrecognition_russia_012.jpg"][/URL]


عمل شخصي
تحياتي
:cool::

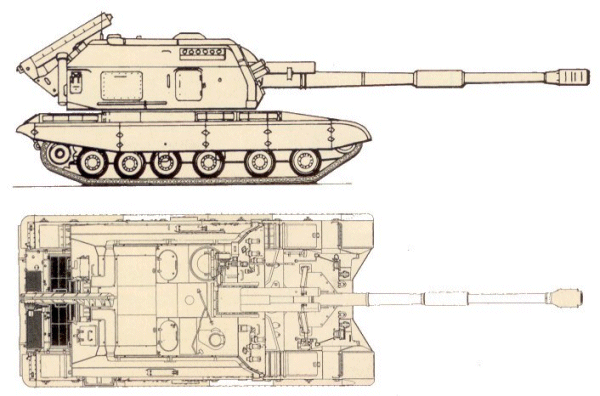

[URL="http://www.armyrecognition.com/Russe/vehicule_artillerie/2S19/2S19_Line_Drawing_Russia_01.gif"][/URL]

التعديل الأخير بواسطة المشرف:

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,785
التفاعلات
30,228 148
جزيل الشكر إستاذي على الموضوع ومن بعد إذنك كبرنا الخط . وما هي معلوماتك عن القذيفة " كرازنبول "


معلم

لا إله الا الله
صقور الدفاع
إنضم
4 أكتوبر 2007
المشاركات
4,342
التفاعلات
3,854 3
مدفع رهيب بمعنى الكلمة اخي الزعيم
تسلم على الموضوع


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
جزيل الشكر إستاذي على الموضوع ومن بعد إذنك كبرنا الخط . وما هي معلوماتك عن القذيفة " كرازنبول "
بالنسبة للقذيفة استاذي فمداها 17 كيلو متر تطلق من الهاوتزر هذا وفي اخر لحظاها تستعمل اسلوب التوجيه بالليزر - نصف نشيط - "semi-active laser ".

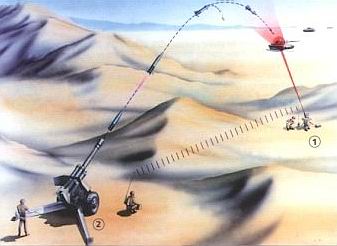

القذيفة تطلق بعد تحديد الهذف بمحدد ليزر منفصل لذى المشات ويرسل معلومات للهاوتز الذي يطلق القذيفة حسب الاحداثيات بنما توجه القذيفة عندما تقترب من الهذف حتى تصيب المدرعة او الهذف بدقة متناهية .
التوجيه بواسطة جهاز تحديد المدى بالليزر على مسافة 8 كيلو متر .
لكن ما لم افهمه استاذي ان القذيفة قطرها 155 ملم و الهاوتزر 152 ملم فكيف يتم أطلاق قذيفة اكبر من عيار المدفع ؟؟؟؟؟؟؟؟ بينما هناك مواقع تقول ان القذيفة عيار 152 ملم ؟؟؟؟؟؟
الحقيقة اني كنت انوي وضع موضوع عن القذيفة لكني تريث بعد ان شككت في معلومة العيار .



redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1



كما يمكن أطلاقها من المدفعية وكذلك الهاوتز g-6 الجنوب افريقي .


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
واريد ان اضيف عن ما قله الاخ الزعيم ان هناك نسخة بمدفعين تدعى Koalitsiya-SV
لكني لا اعلم اذا كانت تعمل حاليا او لتزال تحت التطوير او مشروع سابق





anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,785
التفاعلات
30,228 148
القذيفة كرازنبول لها قصة طويلة مع الفشل والنجاح ، وعلى العموم هي تنتج بعيار 152 ملم ، ولكن مع تجهيز خاص يمكن إطلاقها من مدافع 155 ملم .


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
366 1
مرحبا اخواني وشكرا على الردود اما بخصوص القذيفة كرازنوبول فهذا او اوفى شرح عنها ولكتي لا اتتقن الانجليزية جيدا فيا ريت تتحفنا بتلاجمة من عندك
KRASNOPOL LASER-GUIDED PROJECTILE The Krasnopol projectile has been developed by the KBP Instrument Making Design Bureau, Tula, and is designed to defeat armored vehicles and weapon emplacements. It has inertial mid-course guidance and semi-active laser homing. The laser seeker is produced by LOMO of St Petersburg. To protect the optics of the homing head, the nose unit separates in flight. The projectile comes in two sections - projectile unit (warhead, booster and fin assembly) and control section (autopilot, homing head and nose unit), to enable fitting in standard ammunition rack. The projectile has a range of 3 to 20 km, and can hit a target by the first shot without registration. Krasnopol is designated by the 1D15 (1D22) laser designator and has a 1A35 shot synchronization system.


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
مدفع رهيب رهيب رهيب..............مشكور يا غالي


((hero))

القيادة العامة للقوات البحرية
صقور الدفاع
إنضم
22 سبتمبر 2008
المشاركات
714
التفاعلات
8
المدفع من صورة مرعبببببببببببببببببببببببب
