وتعني باليابانية التنين الازرق تصنع بالتعاون بين شركتي متسوبيشي وكوازاكي واستوحت تصميمها من غواصة Oyashio ولكنها اكبر منها وهي تعتبر اكبر غواصة تم صنعها في اليابان بعد انتهاء الحرب العالمية الثانية وتتميز الغواصة عن سابقتها بالدفة التي تاخذ شكل حرف X الذي من شانه بحسب المصممين ان يحسن من الاداء واستجابة الغواصة ويقلل من نسبة خطر تعرضها للتلف عند الابحار او الرسو في قاع البحر ويتحكم بهذه الدفة التي تعتبر طريقة عملها معقدة كمبيوتر متطور
تم تصميم جسم الغواصة بحيث تشتت الموجات الصوتية وكما تم استخدام مواد خاصة في تركيبة البدن تمتص الاشارات لزيادة الخاصية الشبحية للغواصة
الغواصة تعمل بالديزل وهي تحوي على محركين رئيسين من 12 اسطوانة من طراز Kawasaki 12V 25/25 SB

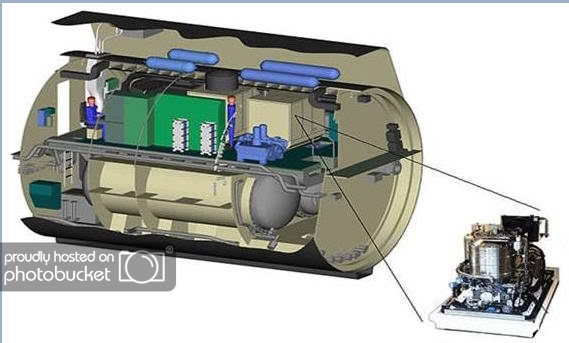

وايضا عدد اربع محركات Kawasaki Kockums V4-275R تصنعها كوازاكي بترخيص من الشركة السويدية المصنعة لهذه المحركات والتي تعمل بواسطة الديزل والاكسجين السائل وهي ليست بحاجة للهواء كي تعمل ويولد كل محرك 75 واط وذلك للدفع او لشحن البطاريات فعلى سبيل المثال يمكن هذا النوع من المحركات وعددها 2 الغواصة السويدية غوتلاند من العمل لمدة 17 يوم تحت الماء دون الحاجة للخروج الى السطح
يتالف طاقم الغواصة من 65 فردا 9 ضباط و56 بحار وهي مجهزة برادار بحث ZPS-6F للسطح والمستويات المنخفضة
وايضا تحمل Hughes/Oki ZQQ-7 Sonar suite: 1× bow-array بالاضافة الي bow-array, 4× LF flank arrays and 1×Towed array Sonar ( لم استطع ايجاد معلومات حول ميزات وقدرة اجهزة الصونار)
نظام التحكم الاكتروني للغواصة من طراز ZLR-3-6 وكما تحوي 3 انابيب اطلاق للاجهزة الصوتية المضادة للطوربيدات والتي يتحكم بها نظام خاص متكامل
بالنسبة للتسليح الغواصة تحوي 6 انابيب اطلاق بقياس 533 مم وتحمل 30 شحنة تتنوع بين طوربيدات من نوع Type 89 تصنعها شركة متسوبيشي
او صواريخ هاربون UGM 84 بالاضافة الى امكانية اطلاق الالغام
مواصفات عامة:
الازاحة :
على السطح 2900 طن
مغمورة 4200 طن
طول الغواصة : 84 متر
العرض: 9.1 متر
السرعة:
13 عقدة على السطح
20 عقدة مغمورة
المدى:11297.2 كم
بعض الصور

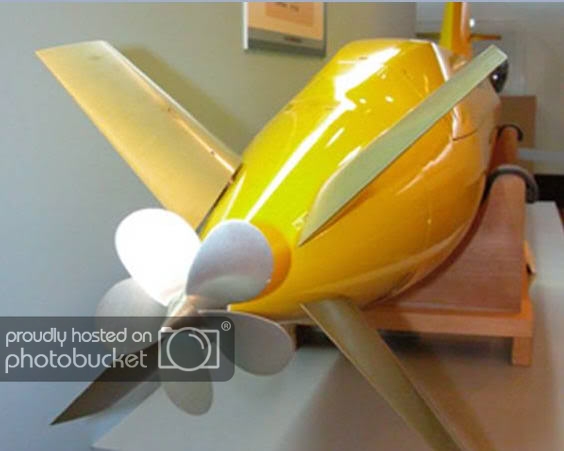

صورة تبدو فيها الدفة والتي صممت على شكل حرف X
