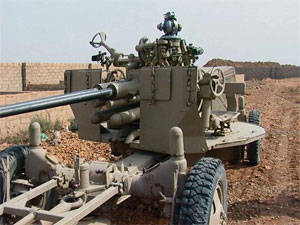

المدفع المضاد للطائرات عيار 100 مم
KS-19



في عام 1949 حل هذا المدفع محل المدفع 85 مم كمدفع رئيسي ثقيل مضاد للطائرات في جيش الاتحاد السوفيتي "سابقاً"، وقد استبدلت بالصواريخ أرض/جو، مع أنه ما زال أعداد منها في الاحتياطي وفي أيدي وحدات المدفعية التابعة لقوات الميليشيا.

سُلحت به دول حلف وارسو "سابقاً" ودول أخرى، وينتج الصينيون المدفع باسم نموذج 59.
والمدفع من النوع التقليدي المحلزن، وله كتلة مغلاق تنزلق رأسياً ويطلق بالمشعل "المفجر" وعلى المدفع مخفف صدمة متعدد الفتحات، ونظام ارتداد هيدروليكي هوائي.

وللمدفع مدك كهربائي وجهاز لضبط الطابات، ويشترك الجهازان معاً في ضبط الطابات عند تعمير القذيفة.
والحاضن صليبي الشكل، ومحمول على أربعة عجلات، وله مساند، وروافع ترفع العجلات عن الأرض عند الاشتباك، كما يركب لوح معدني لوقاية أفراد التسديد، والقاعدة تعمل كلياً بالكهرباء بوساطة مصدر قوى خارجي.

ويمكن التسديد إما من الحاضن عن طريق تتبع المؤشر على قرص مدرج، أو بواسطة التحكم من بعد عن طريق جهاز تنبؤ بالمعلومات اللازمة للتحكم في كل من الارتفاع والاتجاه وضبط الصمامة.

يستخدم هذا المدفع عادة مع الرادار SON-9A وجهاز التنبؤ AZAO-6/19 ولكن أشارت بعض التقارير أنه يستخدم أيضاً بنجاح مع الرادار SON-4 "ويف" وجهاز التنبؤ BUAZAO-7.

1. بلد المنشأ: الاتحاد السوفيتي سابقاً.
2. الاستخدام: مدفع مضاد للطائرات مقطور.
3. الدول المستخدِمة: أفغانستان، الجزائر، بلغاريا، الصين، كوبا، غينيا، العراق، كوريا الشمالية، المغرب، نيكاراجوا، رومانيا، الصومال، السودان، سورية، فيتنام.

المواصفات العامة والفنية:



1. المواصفات العامة:

• التسليح:

العيار 100 مم
طول السبطانة 5.742 م
آلية المغلاق شبه أوتوماتيك والانزلاق أفقياً
الحاضن مثبت على أربع عجلات
الدرع مثبت في المدفع
الوزن أثناء التحرك 9550 كجم
الطول أثناء التحرك 9.45 م
العرض أثناء التحرك 2.35 م
الارتفاع أثناء التحرك 2.201 م
محور التجويف 1.682 م
ارتفاع بطن المدفع عن الأرض 0.33 م
العرض بين العَجَل 2.165 م
المسافة بين محوري العَجَل الأمامي والخلفي 4.65 م
زواية الارتفاع + 85 درجة
زواية الانخفاض - 3 درجات
زاوية الدوران الأفقي 360 درجة
معدل النيران 15 قذيفة، في الدقيقة
أقصى مدى أفقي 21000 م
الرأس بالطابة الاقترابية 15000 م
الرأس بالطابة الزمنية 12700 م
الارتفاع المؤثر الفعال بالطابة الاقترابية 13700 م
الوحدة النارية 100 قذيفة

• الذخيرة:

نوع الذخيرة AP-T
خارق مدرع ذات مؤشر الدخان APC-T
خارق مدرع بالغطاء ذات مؤشر الدخان HE
شديدة الانفجار HE-FRAG
شديدة الانفجار ذات شظايا FRAG
ذات شظايا

• المركبة القاطرة:



جرار AT-S جرار للمدفعية المتوسطة.
جرار AT-T جرار للمدفعية الثقيلة

والسلام عليكم ورحمت الله وبركاته


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
بارك الله فيك مواضيعك عن الدفاع الجوي جميلة جدا ولكن هذا المدفع خار الخدمة في اغلب هذه الدول


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
المدفع M1939 المضاد للطائرات



المدفع المضاد للطائرات عيار 37 مم

المدفع M1939 من المدافع الخفيفه للدفاع الجوي , والذي دخل الخدمه في الأتحاد السوفياتي
بين عام 1939 - 1940 , وهو نموذج معدل من المدفع بوفورس عيار 40 ملم الذي أشترى الأتحاد السوفيتي عدداً منها .



يوجد بالمدفع منصه دائريه للمعمرين وأفراد الرامي , ويجلس المسدد بالاتجاه على الجانب الأيمن للمنصه
ويتم التحكم بواسطة منجلتين يدويتين , أحدهما للتحريك السريع , والثاني للتحريك الدقيق , أما فرد التسديد في الأرتفاع فيجلس على الجانب الأيسر , ويتم التحكم بالأرتفاع عن طريق منجلتين يدويتين مركبة على دواسه أحدها للتحريك السريع والأخرى للتحريك الدقيق .



وأيضا يوجد درع وأقي للرماه , وأجهزة التسديد البصرية من النوع العاكس , وهي مركبة على عامود
عرضي في مقدمة المدفع .



العيار : 37 مم.

طول السبطانة : 2,729 مم .

نظام الأرتداد : هيدروليك .

زاوية الدوران الأفقي : 360 درجة .

معدل النيران : 80 قذيفة في الدقيقة .

أقصى مدى أفقي : 9500 م .

أقصى مدى رأسي : 6700 م .

الأرتفاع الموثر : 3000 م .

الوحدة النارية : 200 طلقة .

الطاقم : 8 أفراد .


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
المدفع المضاد للطائرات عيار 23 مم الثنائي
Twin ZU-23



في بداية الستينيات أدخلت هذه المعدة في خدمة الجيش السوفيتي لتحل محل العديد من المدافع الرشاشة المضادة للطائرات المتعددة السبطانات.

وتم توزيع هذا المدفع على نطاق واسع في جميع دول حلف وارسو (سابقاً) وعلى عدد كبير من الدول الشرقية، وقد دعمت سمعته كمدفع شديد الفعالية بسبب أدائه الجيد مع القوات العربية في حربهم مع إسرائيل عام 1973.
يعمل المدفع بالغاز ويستخدم كتلة مغلاق تتحرك رأسياً، ويتم فتحها وإغلاقها بواسطة مكبس يعمل بالغاز، وعملية الفتح سريعة جداً، ولهذا تمت حلزنة غرفة الاشتعال بحيث يمر غلاف الخرطوشة الفارغ على وسادة من الغاز لتسهيل قذفه للخارج. وهذه العملية التي تعتبر أقل قوة في مرحلتها الابتدائية بالمقارنة بسلاح مماثل يعمل بالمغلاق، وذلك نظراً لأسلوب عمل المغلاق.


ويتم تعمير المدفع بواسطة أشرطة ويمكن إدخالها من أي من الجانبين، وانتقاء الجانب المطلوب يتم بمجرد تغيير لوحة الحدبات في وحدة الكباس، وتغيير أسنان تثبيت الشريط.

والمدافع في هذه المعدة أعدت بحيث يمكن تلقيمها من خارج الحاضن بواسطة صناديق لأشرطة الذخيرة موجودة خارج مركز الدوران، والمدافع لها سبطانات يمكن تغييرها بسرعة وهي مزودة في مقدمتها بحاجز الضوء ذي الشكل الأنبوبي.


والحاضن عبارة عن منصة مثلثة الشكل لها وصلة للقطر وروافع دعم. وأثناء الاشتباك، ترسَّي المنصة على الأرض، وتسطح بواسطة الروافع الثلاثة، كما يتم رفع العجلات عن الأرض.

ومجموعة المدفع تتحرك على المنصة مثلثة وهي تحمل سبطانتان على مهد واحد وصندوقي ذخيرة يحتوي كل منهما على 50 طلقة، بالإضافة إلى الرامي وجهاز التسديد. الذي هو من النوع البصري العاكس، وله زوايا توجيه ومنحنيات داخل تدريج العينية.


وذخيرة هذا المدفع هي أشرطة الخرطوشات ذات الغلاف (23×152 مم). أي أن للقذيفة والغلاف الأبعاد ذاتها للذخيرة المستعملة في المدفع المضاد للطائرات FYI لكن الخرطوشتين لا يمكن مبادلتهما.

ويستعمل المدفع (23 ـ ZU) غلاف خرطوشة من الصلب، ولها إبرة رمي تتمدد عند المفجر ثم تثبت في مكانها. ومن الممكن تمييزها بواسطة الثقوب الثلاثة التي تثبتها في الغلاف. أما المدفع FYI فيستخدم أغلفة من النحاس وله إبرة مفجر مختلفة مثبتة بواسطة حلقة.

1. بلد المنشأ: الاتحاد السوفيتي (سابقاً).
2. الاستخدام: مدفع مضاد للطائرات (مقطور) ثنائي العيار.
3. الدول المستخدمة: الجزائر، أنجولا، بلغاريا، تشاد، الصين، دول الكومنولث المستقلة، كوبا، جيبوتي، مصر، إثيوبيا، فنلندا، كينيا بيساو، المجر، الهند، إيران، العراق، إسرائيل، كوريا الشمالية، لاوس، لبنان، ليبيا، موريتانيا، منجولا، المغرب، موزمبيق، نيكاراجوا، عمان، باكستان، بيرو، بولندا، الصومال، جنوب أفريقيا، السودان، سورية، تنزانيا، أوغندا، فيتنام، اليمن، زمبابوي، أفغانستان، ألبانيا.

المواصفات العامة والفنية:



1. المواصفات العامة:


التسليح:

العيار 23 مم
طول السبطانة 2.01 م
العمليات على المدفع آلية
آلية المغلاق إنزلاق رأسي
الحاضن قاعدة مثلثة مثبتة على عجلتين
الوزن في وضعي التحرك والإطلاق بالذخيرة 950 كجم
الطول في وضع التحرك 4.57 م
العرض في وضع التحرك 1.83 م
الارتفاع في وضع التحرك 1.87 م
محور التجويف 0.62 م
ارتفاع بطن المدفع عن الأرض 0.36 م
العرض من داخل العجل 1.67 م
مقاس الإطارات 600 × 16
زوايا الارتفاع + 90 درجة
زوايا الانخفاض - 10 درجة
زاوية الدوران الأفقي 360 درجة
معدل النيران النظري 800 ـ 1000 طلقة، في الدقيقة
معدل النيران العملي 200 طلقة في الدقيقة
شريط التغذية يحتوي على 50 طلقة
أقصى مدى أفقي 7000 م
أقصى مدى رأسي 5100 م
المدى الفعال الرأسي 2012 م
الوحدة النارية 2400 طلقة

الذخيرة:

أنواع الذخيرة:
- ذخيرة شديدة الانفجار حارقة
وزن الطلقة 190 جم
السرعة 970 م/ث
- ذخيرة شديدة الانفجار حارقة
وزن الطلقة 189جم
السرعة 970 م/ث
• المركبة القاطرة:
النوع جاز ـ 69، 4 × 4
الطاقم 5 فرد
